Page 371 of 375
Características técnicas
2 9

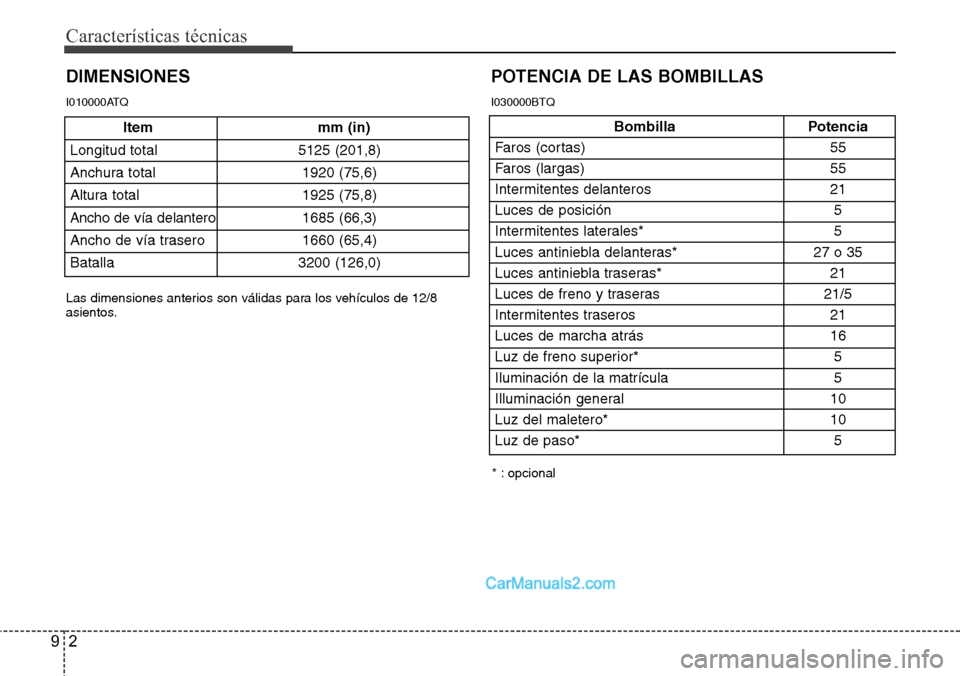

DIMENSIONES
Bombilla Potencia
Faros (cortas) 55
Faros (largas) 55
Intermitentes delanteros 21
Luces de posición 5
Intermitentes laterales* 5
Luces antiniebla delanteras* 27 o 35
Luces antiniebla traseras* 21
Luces de freno y traseras 21/5
Intermitentes traseros 21
Luces de marcha atrás 16
Luz de freno superior* 5
Iluminación de la matrícula 5
Illuminación general 10
Luz del maletero* 10
Luz de paso* 5
POTENCIA DE LAS BOMBILLAS
* : opcional Las dimensiones anterios son válidas para los vehículos de 12/8
asientos.
I010000ATQI030000BTQ
Item mm (in)
Longitud total 5125 (201,8)
Anchura total 1920 (75,6)
Altura total 1925 (75,8)
Ancho de vía delantero1685 (66,3)
Ancho de vía trasero 1660 (65,4)
Batalla 3200 (126,0)
Page 372 of 375
93
Características técnicas

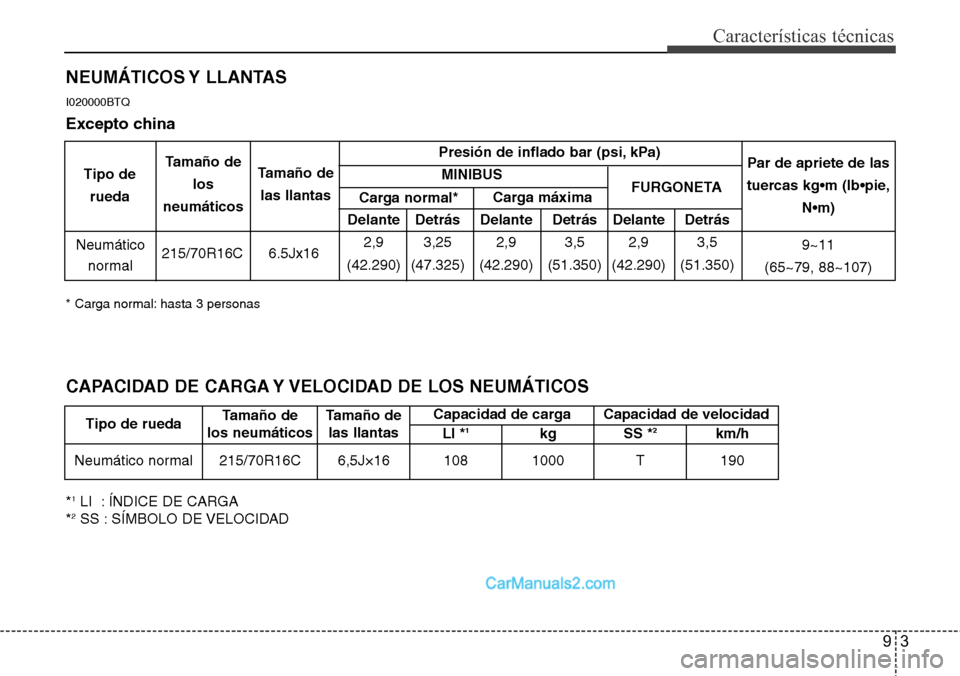

NEUMÁTICOS Y LLANTAS
I020000BTQ
Excepto china
* Carga normal: hasta 3 personas
Presión de inflado bar (psi, kPa)
MINIBUS
Delante Detrás Delante Detrás Delante Detrás
215/70R16C 6.5Jx162,9 3,25 2,9 3,5 2,9 3,5
(42.290) (47.325) (42.290) (51.350) (42.290) (51.350)
Neumático
normalPar de apriete de las
tuercas kg•m (lb•pie,
N•m)
9~11
(65~79, 88~107) Tipo de
ruedaTamaño de
los
neumáticosTamaño de
las llantas
Carga normal* Carga máximaFURGONETA
CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
*1LI : ÍNDICE DE CARGA
*2SS : SÍMBOLO DE VELOCIDADTipo de ruedaTamaño de
los neumáticosTamaño de
las llantasCapacidad de carga Capacidad de velocidad
LI *
1kg SS *2km/h
Neumático normal 215/70R16C 6,5J×16 108 1000 T 190
Page 373 of 375
I040000HTQ
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Características técnicas
9

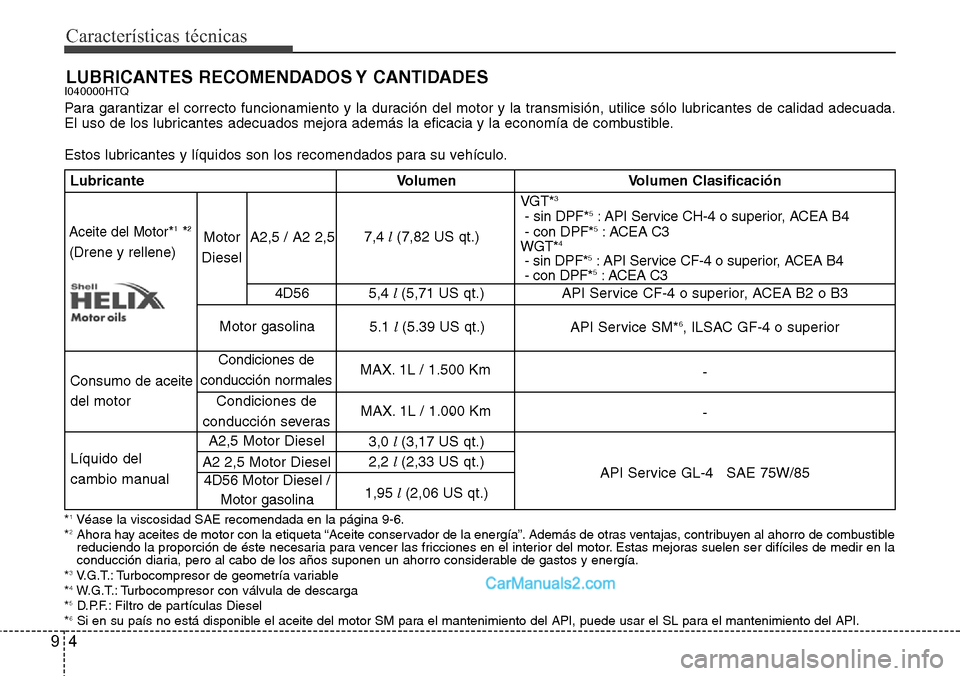

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
Lubricante Volumen Volumen Clasificación
7,4 l (7,82 US qt.)
5,4 l (5,71 US qt.) API Service CF-4 o superior, ACEA B2 o B3
API Service SM*
6, ILSAC GF-4 o superior
-
Consumo de aceite
del motor
--
3,0 l (3,17 US qt.)
2,2 l (2,33 US qt.)
API Service GL-4 SAE 75W/85
1,95 l (2,06 US qt.)
Aceite del Motor*1*2
(Drene y rellene)
A2,5 Motor Diesel
A2 2,5 Motor Diesel
4D56 Motor Diesel /
Motor gasolina
Motor
DieselA2,5 / A2 2,5
4D56
VGT*3
- sin DPF*5: API Service CH-4 o superior, ACEA B4
- con DPF*5: ACEA C3
WGT*4
- sin DPF*5: API Service CF-4 o superior, ACEA B4
- con DPF*5: ACEA C3
Motor gasolina
5.1 l (5.39 US qt.)
Líquido del
cambio manualCondiciones de
conducción normales
Condiciones de
conducción severasMAX. 1L / 1.500 Km
MAX. 1L / 1.000 Km
*1Véase la viscosidad SAE recomendada en la página 9-6.
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
*
3V.G.T.: Turbocompresor de geometría variable
*4W.G.T.: Turbocompresor con válvula de descarga
*5D.P.F.: Filtro de partículas Diesel
*6Si en su país no está disponible el aceite del motor SM para el mantenimiento del API, puede usar el SL para el mantenimiento del API.
4
Page 374 of 375
5
Características técnicas

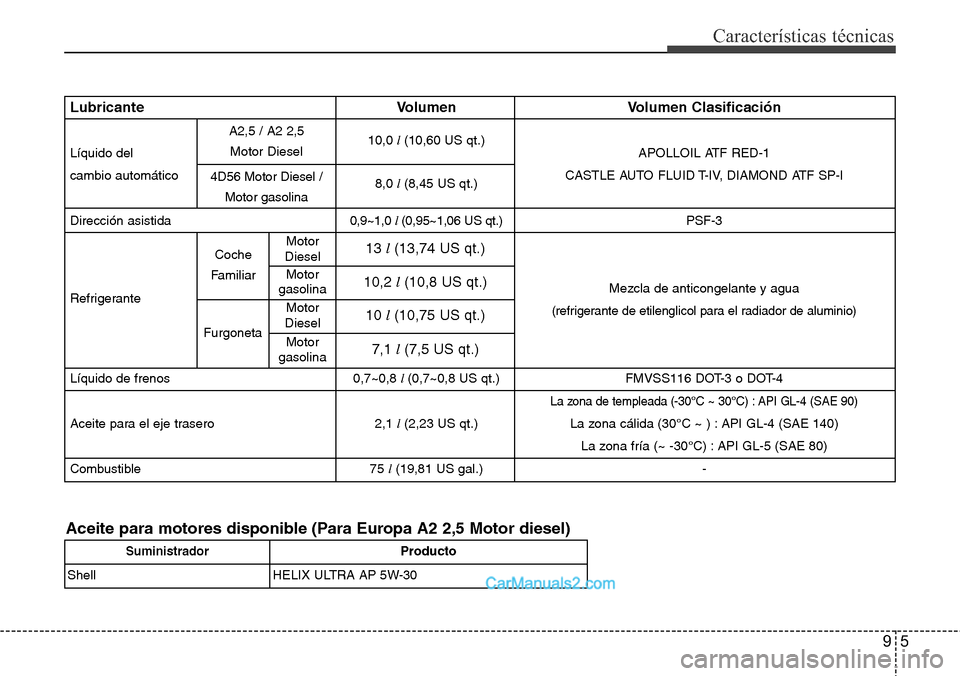

Lubricante Volumen Volumen Clasificación
10,0 l (10,60 US qt.)
Líquido delAPOLLOIL ATF RED-1
cambio automático
8,0 l (8,45 US qt.)CASTLE AUTO FLUID T-IV, DIAMOND ATF SP-I
Dirección asistida0,9~1,0 l (0,95~1,06 US qt.)PSF-3
RefrigeranteMezcla de anticongelante y agua
(refrigerante de etilenglicol para el radiador de aluminio)
Líquido de frenos 0,7~0,8 l (0,7~0,8 US qt.) FMVSS116 DOT-3 o DOT-4
La zona de templeada (-30°C ~ 30°C) : API GL-4 (SAE 90)
Aceite para el eje trasero 2,1 l(2,23 US qt.) La zona cálida (30°C ~ ) : API GL-4 (SAE 140)
La zona fría (~ -30°C) : API GL-5 (SAE 80)
Combustible 75 l(19,81 US gal.) -
Motor
Diesel
Motor
gasolina13 l (13,74 US qt.)
10,2 l (10,8 US qt.)
10 l (10,75 US qt.)
7,1 l (7,5 US qt.)
Motor
gasolina
Coche
Familiar
Furgoneta
A2,5 / A2 2,5
Motor Diesel
4D56 Motor Diesel /
Motor gasolina
Motor
Diesel
Aceite para motores disponible (Para Europa A2 2,5 Motor diesel)
SuministradorProducto
Shell HELIX ULTRA AP 5W-30
9
Page 375 of 375
Características técnicas
6 9
I040100DUN

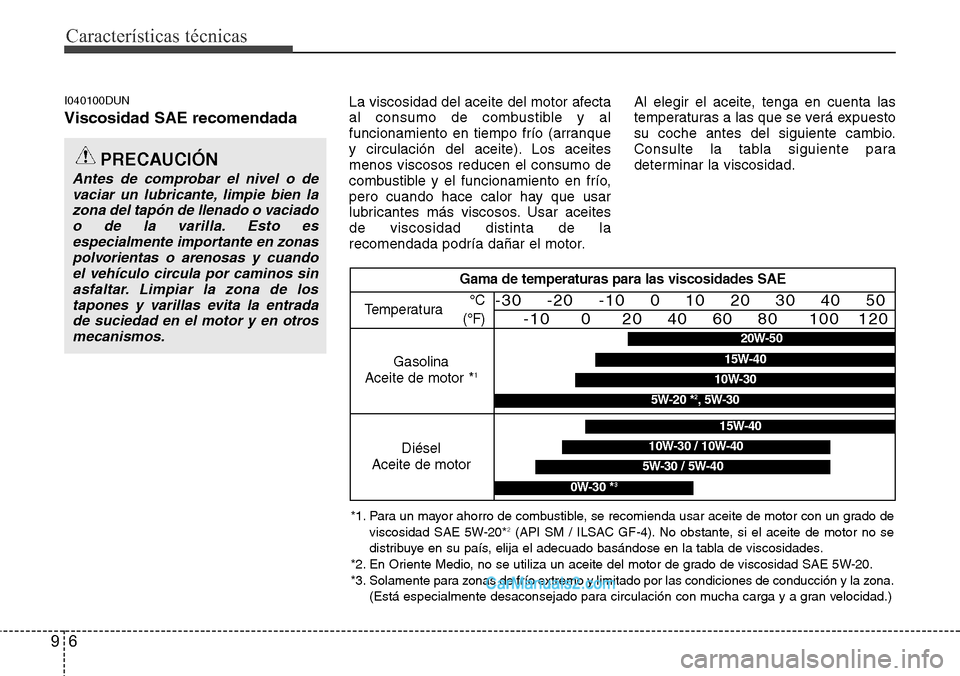

Viscosidad SAE recomendada
La viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.
Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30 / 5W-40
15W-40
10W-30 / 10W-40
0W-30 *3
*1. Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un grado de
viscosidad SAE 5W-20*2(API SM / ILSAC GF-4). No obstante, si el aceite de motor no se
distribuye en su país, elija el adecuado basándose en la tabla de viscosidades.
*2. En Oriente Medio, no se utiliza un aceite del motor de grado de viscosidad SAE 5W-20.
*3.
Solamente para zonas de frío extremo y limitado por las condiciones de conducción y la zona.(Está especialmente desaconsejado para circulación con mucha carga y a gran velocidad.)
20W-50
10W-30
15W-40
5W-20 *2, 5W-30
