Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

Mantenimiento
2 7

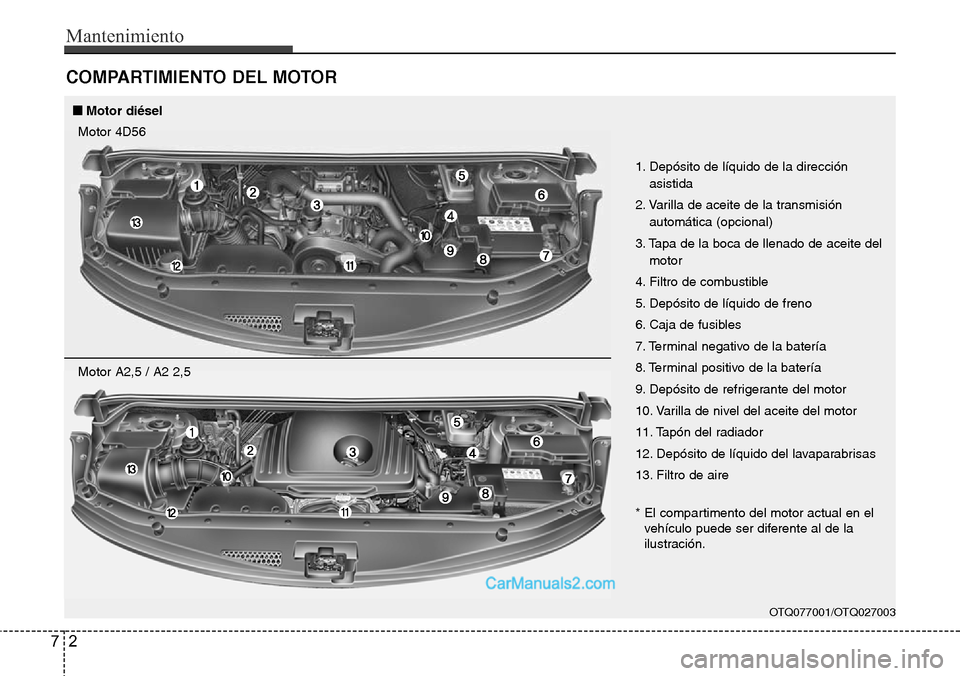

COMPARTIMIENTO DEL MOTOR
OTQ077001/OTQ027003
1. Depósito de líquido de la dirección
asistida
2. Varilla de aceite de la transmisión
automática (opcional)
3. Tapa de la boca de llenado de aceite del
motor
4. Filtro de combustible
5. Depósito de líquido de freno
6. Caja de fusibles
7. Terminal negativo de la batería
8. Terminal positivo de la batería
9. Depósito de refrigerante del motor
10. Varilla de nivel del aceite del motor
11. Tapón del radiador
12. Depósito de líquido del lavaparabrisas
13. Filtro de aire
* El compartimento del motor actual en el
vehículo puede ser diferente al de la
ilustración.
■■Motor diésel
Motor 4D56
Motor A2,5 / A2 2,5

73
Mantenimiento

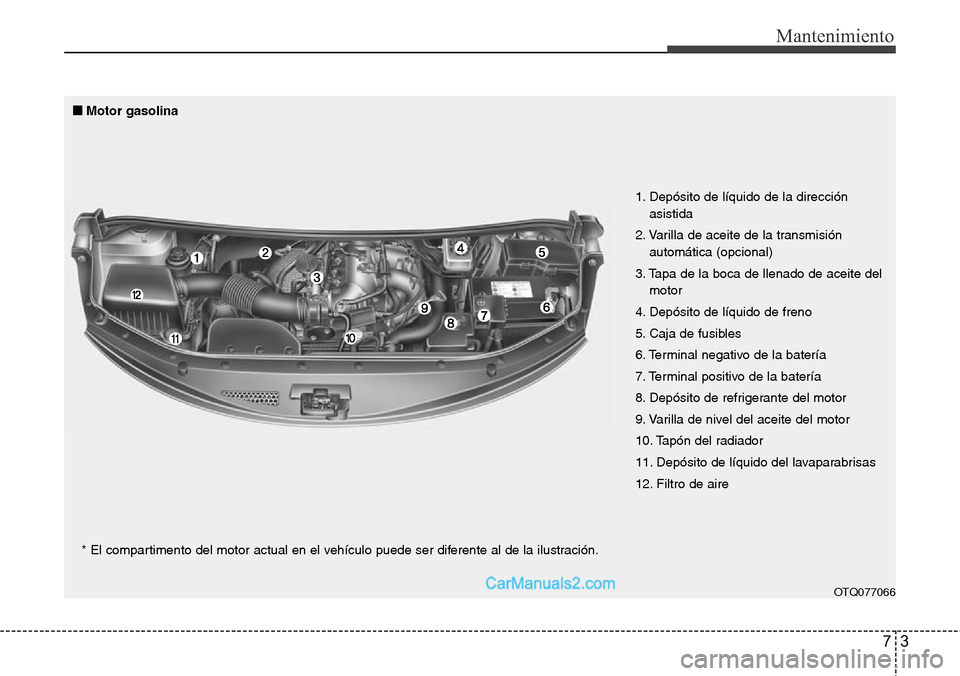

OTQ077066
1. Depósito de líquido de la dirección
asistida
2. Varilla de aceite de la transmisión
automática (opcional)
3. Tapa de la boca de llenado de aceite del
motor
4. Depósito de líquido de freno
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Depósito de refrigerante del motor
9. Varilla de nivel del aceite del motor
10. Tapón del radiador
11. Depósito de líquido del lavaparabrisas
12. Filtro de aire
■Motor gasolina
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

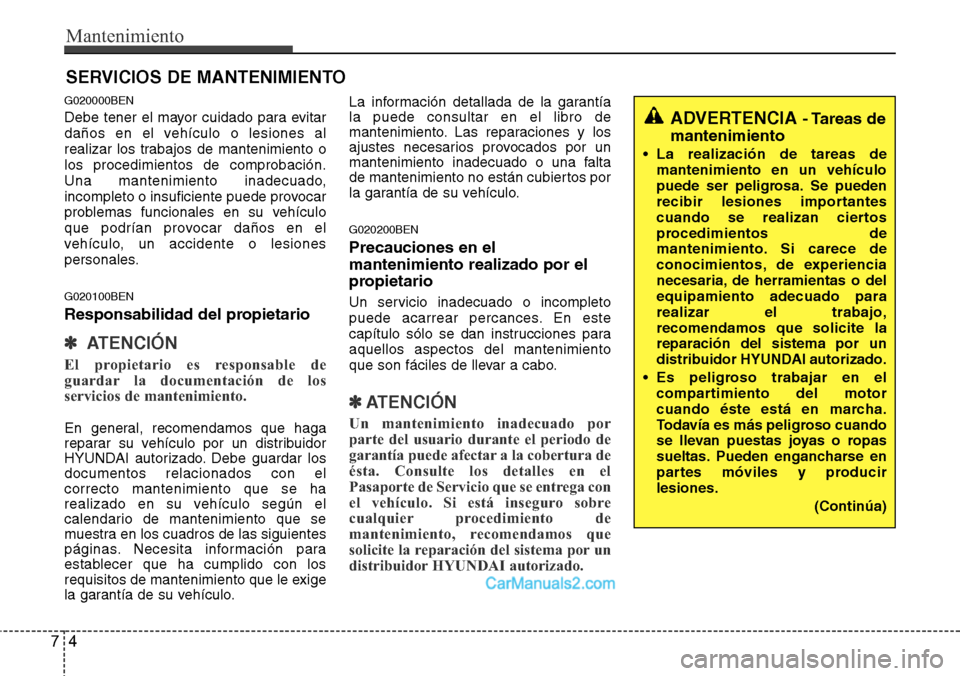

Mantenimiento
4 7
SERVICIOS DE MANTENIMIENTO
G020000BEN
Debe tener el mayor cuidado para evitar
daños en el vehículo o lesiones al
realizar los trabajos de mantenimiento o
los procedimientos de comprobación.
Una mantenimiento inadecuado,
incompleto o insuficiente puede provocar
problemas funcionales en su vehículo
que podrían provocar daños en el
vehículo, un accidente o lesiones
personales.
G020100BEN
Responsabilidad del propietario
✽ ATENCI

75
Mantenimiento

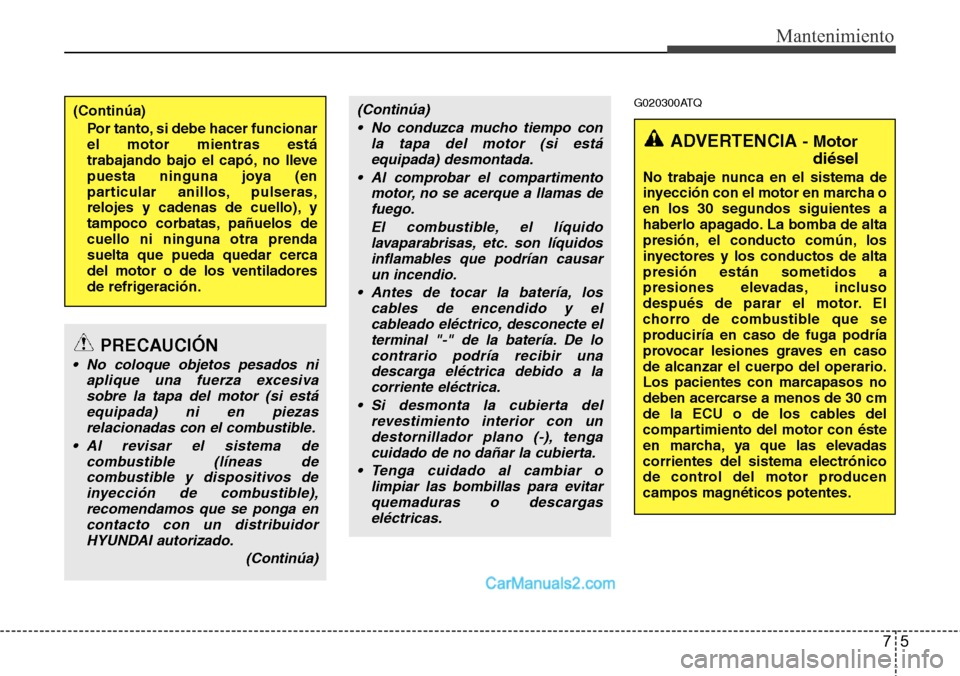

G020300ATQ(Continúa)
Por tanto, si debe hacer funcionar
el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos de
cuello ni ninguna otra prenda
suelta que pueda quedar cerca
del motor o de los ventiladores
de refrigeración.
ADVERTENCIA - Motor
diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha o
en los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de alta
presión están sometidos a
presiones elevadas, incluso
después de parar el motor. El
chorro de combustible que se
produciría en caso de fuga podría
provocar lesiones graves en caso
de alcanzar el cuerpo del operario.
Los pacientes con marcapasos no
deben acercarse a menos de 30 cm
de la ECU o de los cables del
compartimiento del motor con éste
en marcha, ya que las elevadas
corrientes del sistema electrónico
de control del motor producen
campos magnéticos potentes.
PRECAUCIÓN
• No coloque objetos pesados ni
aplique una fuerza excesiva
sobre la tapa del motor (si está
equipada) ni en piezas
relacionadas con el combustible.
• Al revisar el sistema de
combustible (líneas de
combustible y dispositivos de
inyección de combustible),
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
(Continúa)
(Continúa)
• No conduzca mucho tiempo con
la tapa del motor (si está
equipada) desmontada.
• Al comprobar el compartimento
motor, no se acerque a llamas de
fuego.
El combustible, el líquido
lavaparabrisas, etc. son líquidos
inflamables que podrían causar
un incendio.
• Antes de tocar la batería, los
cables de encendido y el
cableado eléctrico, desconecte el
terminal "-" de la batería. De lo
contrario podría recibir una
descarga eléctrica debido a la
corriente eléctrica.
• Si desmonta la cubierta del
revestimiento interior con un
destornillador plano (-), tenga
cuidado de no dañar la cubierta.
• Tenga cuidado al cambiar o
limpiar las bombillas para evitar
quemaduras o descargas
eléctricas.

Mantenimiento
6 7

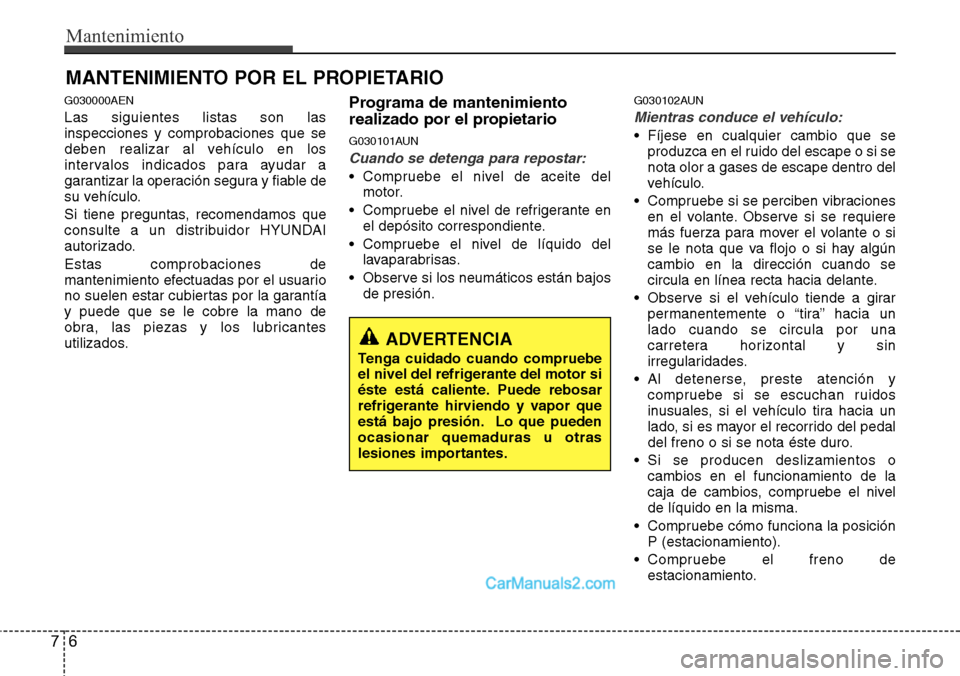

MANTENIMIENTO POR EL PROPIETARIO
G030000AEN
Las siguientes listas son las
inspecciones y comprobaciones que se
deben realizar al vehículo en los
intervalos indicados para ayudar a
garantizar la operación segura y fiable de
su vehículo.
Si tiene preguntas, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.
Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantía
y puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados.Programa de mantenimiento
realizado por el propietario
G030101AUN
Cuando se detenga para repostar:
• Compruebe el nivel de aceite del
motor.
• Compruebe el nivel de refrigerante en
el depósito correspondiente.
• Compruebe el nivel de líquido del
lavaparabrisas.
• Observe si los neumáticos están bajos
de presión.
G030102AUN
Mientras conduce el vehículo:
• Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se
nota olor a gases de escape dentro del
vehículo.
• Compruebe si se perciben vibraciones
en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algún
cambio en la dirección cuando se
circula en línea recta hacia delante.
• Observe si el vehículo tiende a girar
permanentemente o “tira” hacia un
lado cuando se circula por una
carretera horizontal y sin
irregularidades.
• Al detenerse, preste atención y
compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
• Si se producen deslizamientos o
cambios en el funcionamiento de la
caja de cambios, compruebe el nivel
de líquido en la misma.
• Compruebe cómo funciona la posición
P (estacionamiento).
• Compruebe el freno de
estacionamiento.
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que pueden
ocasionar quemaduras u otras
lesiones importantes.

77
Mantenimiento

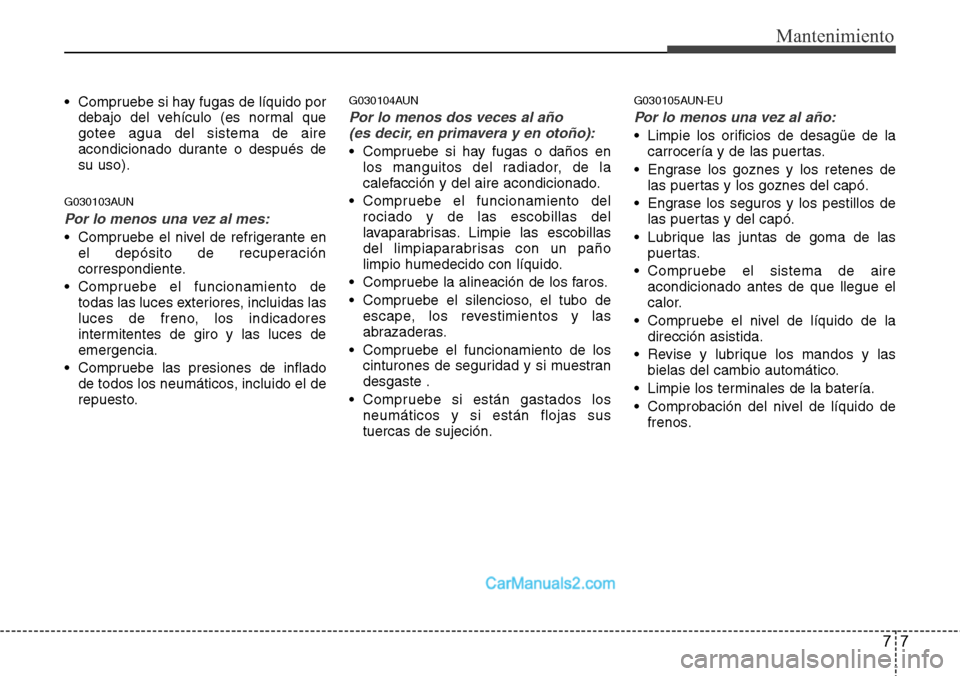

• Compruebe si hay fugas de líquido por
debajo del vehículo (es normal que
gotee agua del sistema de aire
acondicionado durante o después de
su uso).
G030103AUN
Por lo menos una vez al mes:
• Compruebe el nivel de refrigerante en
el depósito de recuperación
correspondiente.
• Compruebe el funcionamiento de
todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces de
emergencia.
• Compruebe las presiones de inflado
de todos los neumáticos, incluido el de
repuesto.
G030104AUN
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
• Compruebe si hay fugas o daños en
los manguitos del radiador, de la
calefacción y del aire acondicionado.
• Compruebe el funcionamiento del
rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
• Compruebe la alineación de los faros.
• Compruebe el silencioso, el tubo de
escape, los revestimientos y las
abrazaderas.
• Compruebe el funcionamiento de los
cinturones de seguridad y si muestran
desgaste .
• Compruebe si están gastados los
neumáticos y si están flojas sus
tuercas de sujeción.
G030105AUN-EU
Por lo menos una vez al año:
• Limpie los orificios de desagüe de la
carrocería y de las puertas.
• Engrase los goznes y los retenes de
las puertas y los goznes del capó.
• Engrase los seguros y los pestillos de
las puertas y del capó.
• Lubrique las juntas de goma de las
puertas.
• Compruebe el sistema de aire
acondicionado antes de que llegue el
calor.
• Compruebe el nivel de líquido de la
dirección asistida.
• Revise y lubrique los mandos y las
bielas del cambio automático.
• Limpie los terminales de la batería.
• Comprobación del nivel de líquido de
frenos.

Mantenimiento
8 7

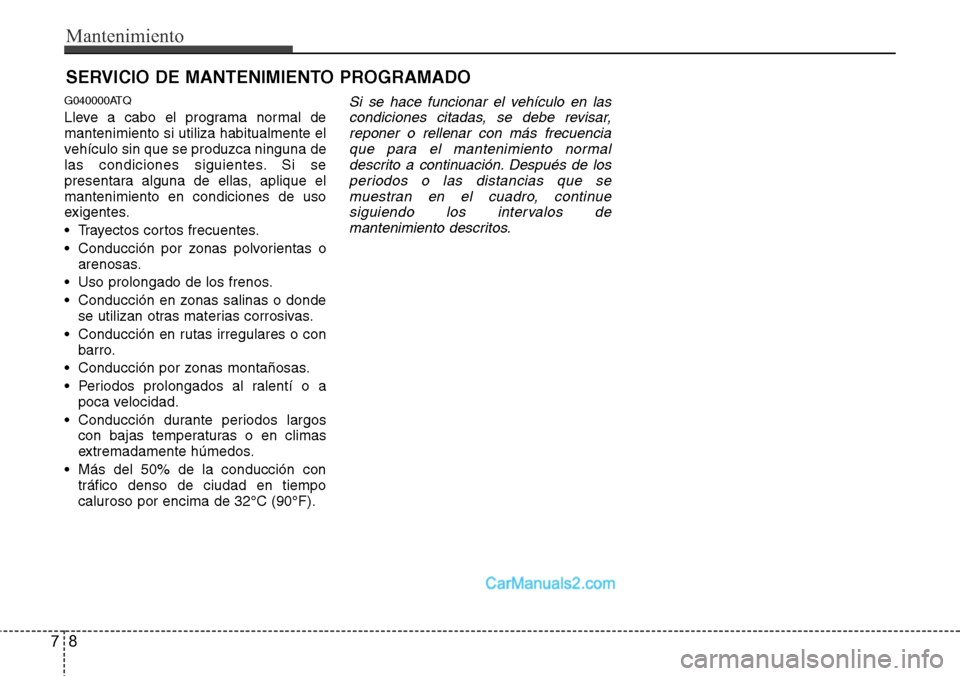

SERVICIO DE MANTENIMIENTO PROGRAMADO
G040000ATQ
Lleve a cabo el programa normal de
mantenimiento si utiliza habitualmente el
vehículo sin que se produzca ninguna de
las condiciones siguientes. Si se
presentara alguna de ellas, aplique el
mantenimiento en condiciones de uso
exigentes.
• Trayectos cortos frecuentes.
• Conducción por zonas polvorientas o
arenosas.
• Uso prolongado de los frenos.
• Conducción en zonas salinas o donde
se utilizan otras materias corrosivas.
• Conducción en rutas irregulares o con
barro.
• Conducción por zonas montañosas.
• Periodos prolongados al ralentí o a
poca velocidad.
• Conducción durante periodos largos
con bajas temperaturas o en climas
extremadamente húmedos.
• Más del 50% de la conducción con
tráfico denso de ciudad en tiempo
caluroso por encima de 32°C (90°F).Si se hace funcionar el vehículo en las
condiciones citadas, se debe revisar,
reponer o rellenar con más frecuencia
que para el mantenimiento normal
descrito a continuación. Después de los
periodos o las distancias que se
muestran en el cuadro, continue
siguiendo los intervalos de
mantenimiento descritos.

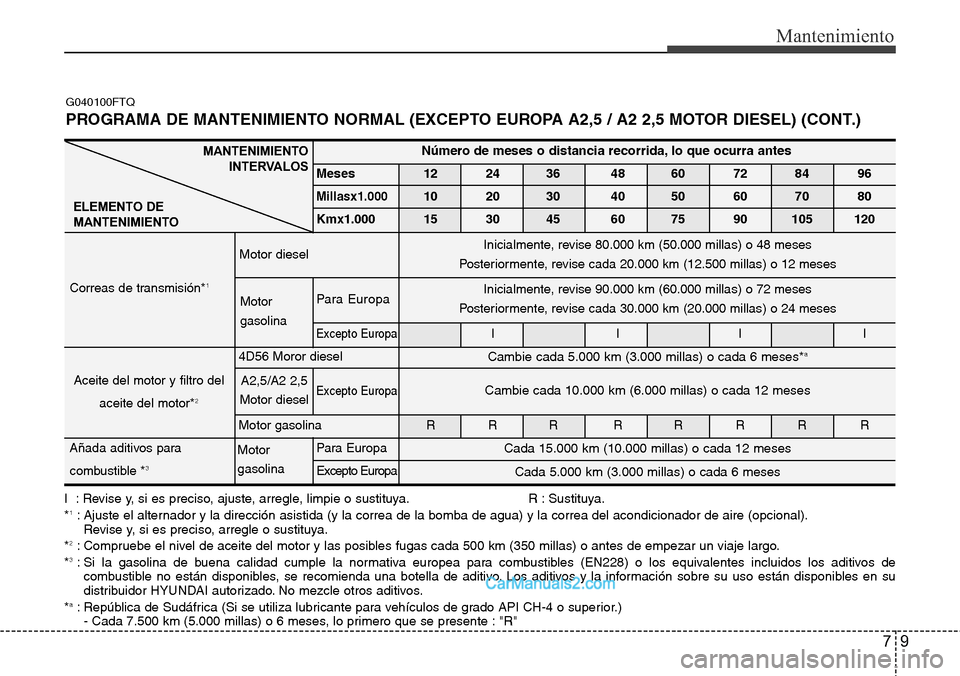

9
Mantenimiento

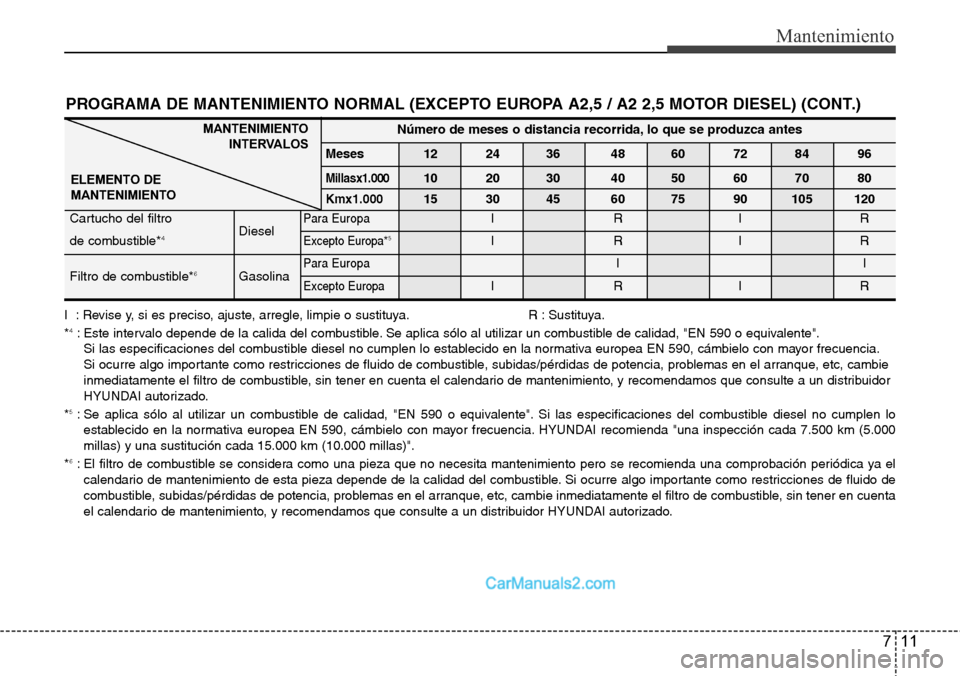

I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*1: Ajuste el alternador y la dirección asistida (y la correa de la bomba de agua) y la correa del acondicionador de aire (opcional).
Revise y, si es preciso, arregle o sustituya.
*
2: Compruebe el nivel de aceite del motor y las posibles fugas cada 500 km (350 millas) o antes de empezar un viaje largo.
*3: Si la gasolina de buena calidad cumple la normativa europea para combustibles (EN228) o los equivalentes incluidos los aditivos de
combustible no están disponibles, se recomienda una botella de aditivo. Los aditivos y la información sobre su uso están disponibles en su
distribuidor HYUNDAI autorizado. No mezcle otros aditivos.
*
a: República de Sudáfrica (Si se utiliza lubricante para vehículos de grado API CH-4 o superior.)
- Cada 7.500 km (5.000 millas) o 6 meses, lo primero que se presente : "R"
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.000 15 30 45 60 75 90 105 120
Correas de transmisión*
1Para Europa
Excepto EuropaIIII
4D56 Moror diesel
Excepto Europa
Motor gasolina R R R R R R R R
Añada aditivos para Para Europa
combustible *
3Excepto Europa
Cambie cada 5.000 km (3.000 millas) o cada 6 meses*a
Cambie cada 10.000 km (6.000 millas) o cada 12 meses
G040100FTQ
PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 / A2 2,5 MOTOR DIESEL) (CONT.)
Aceite del motor y filtro del
aceite del motor*
2
A2,5/A2 2,5
Motor diesel
Motor
gasolinaMotor
gasolina Motor diesel
Inicialmente, revise 90.000 km (60.000 millas) o 72 meses
Posteriormente, revise cada 30.000 km (20.000 millas) o 24 meses
Inicialmente, revise 80.000 km (50.000 millas) o 48 meses
Posteriormente, revise cada 20.000 km (12.500 millas) o 12 meses
Cada 15.000 km (10.000 millas) o cada 12 meses
Cada 5.000 km (3.000 millas) o cada 6 meses
7

Mantenimiento
10 7

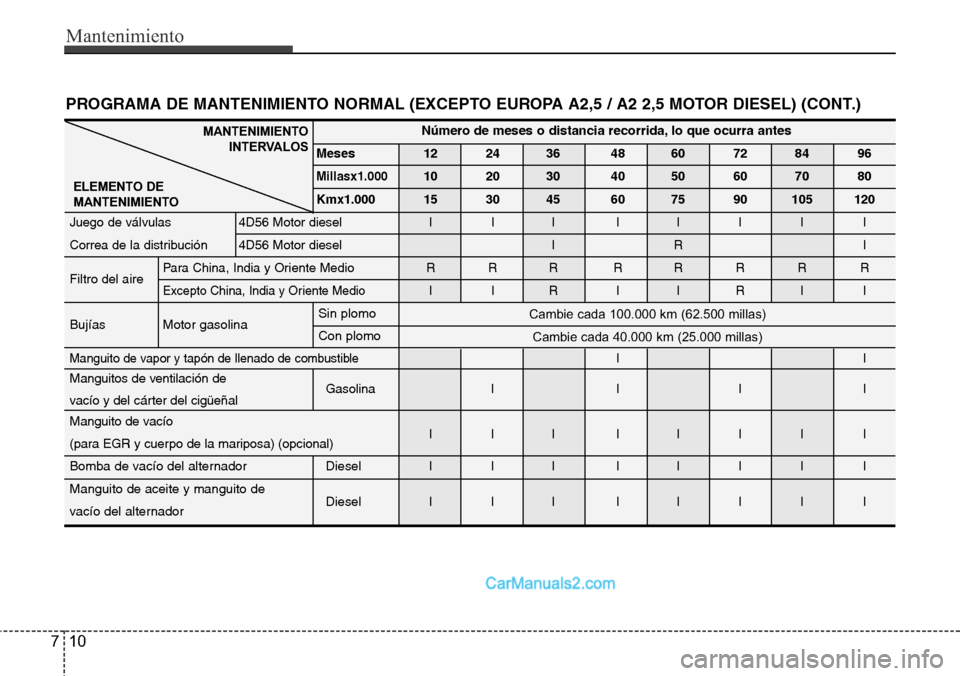

MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.000 15 30 45 60 75 90 105 120
Juego de válvulas 4D56 Motor diesel I I I I I I I I
Correa de la distribución 4D56 Motor diesel I R I
Filtro del airePara China, India y Oriente Medio R R R R R R R R
Excepto China, India y Oriente MedioIIRIIRII
Bujías Motor gasolinaSin plomo
Con plomo
Manguito de vapor y tapón de llenado de combustibleII
Manguitos de ventilación de
Gasolina I I I I
vacío y del cárter del cigüeñal
Manguito de vacío
III IIIII
(para EGR y cuerpo de la mariposa) (opcional)
Bomba de vacío del alternador Diesel I I I I I I I I
Manguito de aceite y manguito de
Diesel I I I I I I I I
vacío del alternador
Cambie cada 100.000 km (62.500 millas)
Cambie cada 40.000 km (25.000 millas)
PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 / A2 2,5 MOTOR DIESEL) (CONT.)

711
Mantenimiento
PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 / A2 2,5 MOTOR DIESEL) (CONT.)
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que se produzca antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.00015 30 45 60 75 90 105 120
Cartucho del filtro
DieselPara EuropaIRIR
de combustible*
4Excepto Europa*5IRIR
Filtro de combustible*
6GasolinaPara EuropaII
Excepto EuropaIRIR
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*4: Este intervalo depende de la calida del combustible. Se aplica sólo al utilizar un combustible de calidad, "EN 590 o equivalente".
Si las especificaciones del combustible diesel no cumplen lo establecido en la normativa europea EN 590, cámbielo con mayor frecuencia.
Si ocurre algo importante como restricciones de fluido de combustible, subidas/pérdidas de potencia, problemas en el arranque, etc, cambie
inmediatamente el filtro de combustible, sin tener en cuenta el calendario de mantenimiento, y recomendamos que consulte a un distribuidor
HYUNDAI autorizado.
*
5: Se aplica sólo al utilizar un combustible de calidad, "EN 590 o equivalente". Si las especificaciones del combustible diesel no cumplen lo
establecido en la normativa europea EN 590, cámbielo con mayor frecuencia. HYUNDAI recomienda "una inspección cada 7.500 km (5.000
millas) y una sustitución cada 15.000 km (10.000 millas)".
*
6: El filtro de combustible se considera como una pieza que no necesita mantenimiento pero se recomienda una comprobación periódica ya el
calendario de mantenimiento de esta pieza depende de la calidad del combustible. Si ocurre algo importante como restricciones de fluido de
combustible, subidas/pérdidas de potencia, problemas en el arranque, etc, cambie inmediatamente el filtro de combustible, sin tener en cuenta
el calendario de mantenimiento, y recomendamos que consulte a un distribuidor HYUNDAI autorizado.
