Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

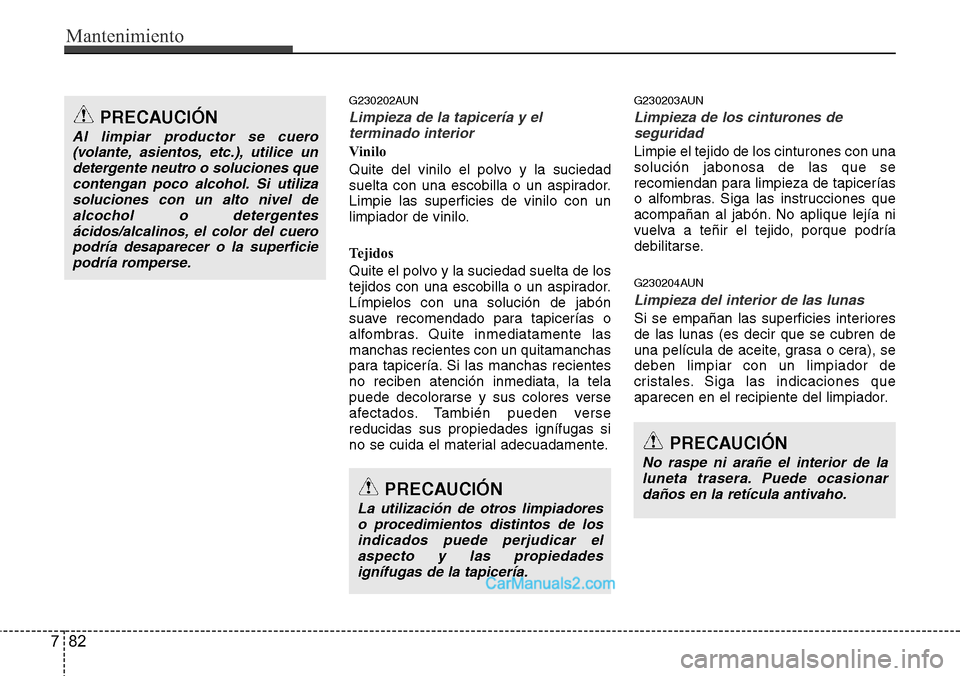

Mantenimiento
82 7
G230202AUN
Limpieza de la tapicería y el
terminado interior
Vinilo
Quite del vinilo el polvo y la suciedad
suelta con una escobilla o un aspirador.
Limpie las superficies de vinilo con un
limpiador de vinilo.
Tejidos
Quite el polvo y la suciedad suelta de los
tejidos con una escobilla o un aspirador.
Límpielos con una solución de jabón
suave recomendado para tapicerías o
alfombras. Quite inmediatamente las
manchas recientes con un quitamanchas
para tapicería. Si las manchas recientes
no reciben atención inmediata, la tela
puede decolorarse y sus colores verse
afectados. También pueden verse
reducidas sus propiedades ignífugas si
no se cuida el material adecuadamente.
G230203AUN
Limpieza de los cinturones de
seguridad
Limpie el tejido de los cinturones con una
solución jabonosa de las que se
recomiendan para limpieza de tapicerías
o alfombras. Siga las instrucciones que
acompañan al jabón. No aplique lejía ni
vuelva a teñir el tejido, porque podría
debilitarse.
G230204AUN
Limpieza del interior de las lunas
Si se empañan las superficies interiores
de las lunas (es decir que se cubren de
una película de aceite, grasa o cera), se
deben limpiar con un limpiador de
cristales. Siga las indicaciones que
aparecen en el recipiente del limpiador.
PRECAUCIÓN
No raspe ni arañe el interior de la
luneta trasera. Puede ocasionar
daños en la retícula antivaho.
PRECAUCIÓN
La utilización de otros limpiadores
o procedimientos distintos de los
indicados puede perjudicar el
aspecto y las propiedades
ignífugas de la tapicería.
PRECAUCIÓN
Al limpiar productor se cuero
(volante, asientos, etc.), utilice un
detergente neutro o soluciones que
contengan poco alcohol. Si utiliza
soluciones con un alto nivel de
alcochol o detergentes
ácidos/alcalinos, el color del cuero
podría desaparecer o la superficie
podría romperse.

783
Mantenimiento
SISTEMA DE CONTROL DE EMISIONES (OPCIONAL)
G270000AEN
El sistema de control de emisión del
vehículo está cubierto por uangarantía
escrita limitada. Consulte la información
sobre la garantía incluida en el
Pasaporte de servicio de su vehículo.
El vehículo está equipado con un
sistema de control de emisiones que
cumple todos los reglamentos sobre
emisiones.
Existen tres sistemas de control de
emisiones:
(1) Sistema de control de emisiones del
cárter del cigüeñal
(2) Sistema evaporativo de control de
emisiones
(3) Sistema de control de emisiones del
escape
Para asegurar el funcionamiento
correcto del sistema de control de
emisiones, se recomienda que revise y
mantenga su coche un concesionario
autorizado de HYUNDAI de acuerdo con
el programa de mantenimiento de este
manual.Precauciones para la prueba de
revisión y mantenimiento (con el
sistema de Programa de estabilidad
electrónica (ESP))
• Para impedir que se produzcan
fallos de encendido durante la
prueba dinamométrica, desconecte
el sistema del ESP pulsando el
interruptor ESP.
• Una vez que haya finalizado la
prueba dinamométrica, vuelva a
conectar el sistema ESP pulsando
de nuevo el interruptor.
G270100AUN
1. Sistema de control de
emisiones del cárter del
cigüeñal
El sistema de ventilación positiva del
cárter del cigüeñal se emplea para
impedir la contaminación del aire
producida por los gases de escape que
salen por el cárter del cigüeñal. El
sistema suministra aire limpio filtrado al
cárter a través del manguito de entrada
de aire. Dentro del cárter, el aire limpio
se mezcla con los gases de escape y
pasa después a través de la válvula PCV
al sistema de inducción.
G270200AEN
2. Control evaporativo de
emisiones
El sistema de control evaporativo de
emisiones está diseñado para impedir
que escapen a la atmósfera los vapores
de combustible.
G270201AUN
Recipiente
Los vapores de combustible producidos
dentro del depósito se recogen y se
guardan en un recipiente. Cuando el
motor está en marcha, los vapores de
combustible recogidos en el recipiente
son arrastrados al depósito de
compensación a través de la
electroválvula de control de purga.
G270202AUN
Electroválvula de control de purga
(PCSV)
La electroválvula de control de purga es
controlada por el módulo de control del
motor (ECM); cuando baja la
temperatura del refrigerante del motor
durante el ralentí, se cierra la PCSV de
forma que el combustible evaporado no
entra en el motor. Una vez que el motor
está caliente durante la marcha normal,
se abre la PCSV para dejar entrar el
combustible evaporado en el motor.

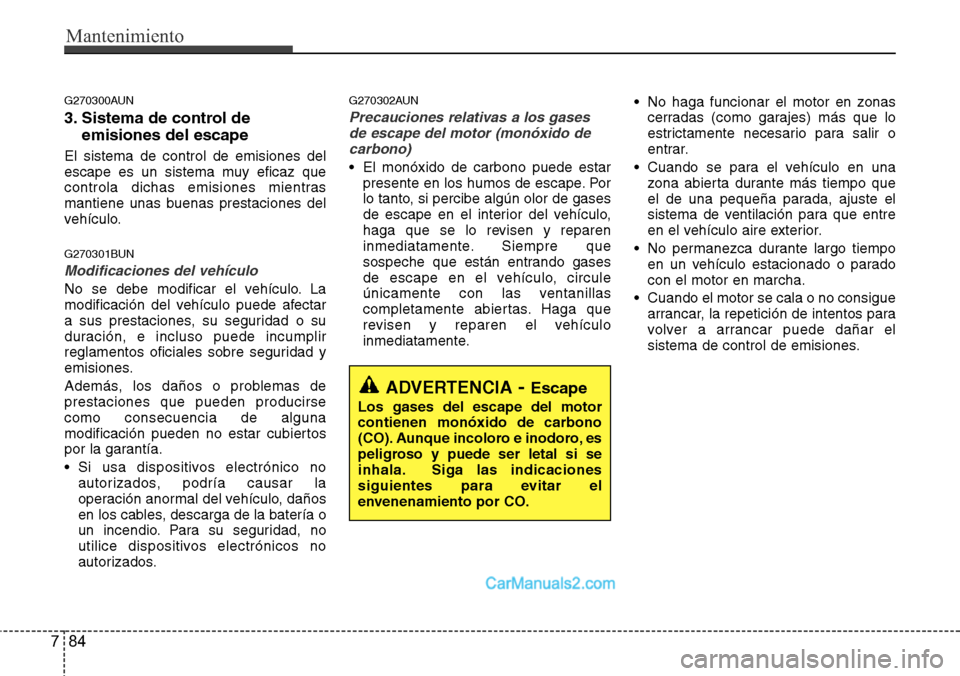

Mantenimiento
84 7
G270300AUN
3. Sistema de control de
emisiones del escape
El sistema de control de emisiones del
escape es un sistema muy eficaz que
controla dichas emisiones mientras
mantiene unas buenas prestaciones del
vehículo.
G270301BUN
Modificaciones del vehículo
No se debe modificar el vehículo. La
modificación del vehículo puede afectar
a sus prestaciones, su seguridad o su
duración, e incluso puede incumplir
reglamentos oficiales sobre seguridad y
emisiones.
Además, los daños o problemas de
prestaciones que pueden producirse
como consecuencia de alguna
modificación pueden no estar cubiertos
por la garantía.
• Si usa dispositivos electrónico no
autorizados, podría causar la
operación anormal del vehículo, daños
en los cables, descarga de la batería o
un incendio. Para su seguridad, no
utilice dispositivos electrónicos no
autorizados.
G270302AUN
Precauciones relativas a los gases
de escape del motor (monóxido de
carbono)
• El monóxido de carbono puede estar
presente en los humos de escape. Por
lo tanto, si percibe algún olor de gases
de escape en el interior del vehículo,
haga que se lo revisen y reparen
inmediatamente. Siempre que
sospeche que están entrando gases
de escape en el vehículo, circule
únicamente con las ventanillas
completamente abiertas. Haga que
revisen y reparen el vehículo
inmediatamente.• No haga funcionar el motor en zonas
cerradas (como garajes) más que lo
estrictamente necesario para salir o
entrar.
• Cuando se para el vehículo en una
zona abierta durante más tiempo que
el de una pequeña parada, ajuste el
sistema de ventilación para que entre
en el vehículo aire exterior.
• No permanezca durante largo tiempo
en un vehículo estacionado o parado
con el motor en marcha.
• Cuando el motor se cala o no consigue
arrancar, la repetición de intentos para
volver a arrancar puede dañar el
sistema de control de emisiones.
ADVERTENCIA- Escape
Los gases del escape del motor
contienen monóxido de carbono
(CO). Aunque incoloro e inodoro, es
peligroso y puede ser letal si se
inhala. Siga las indicaciones
siguientes para evitar el
envenenamiento por CO.

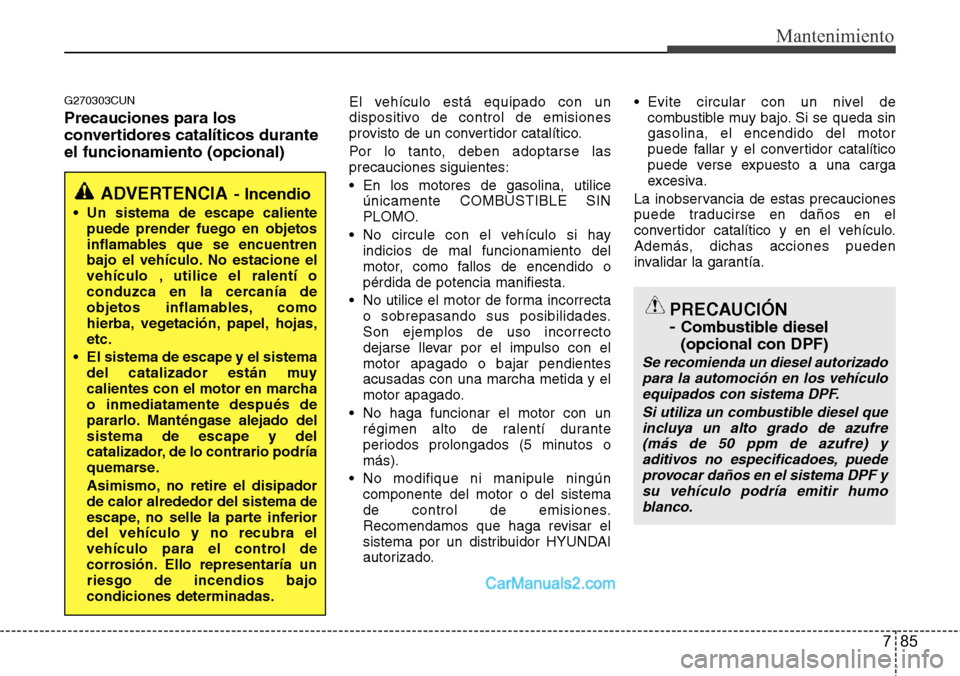

785
Mantenimiento
G270303CUN
Precauciones para los
convertidores catalíticos durante
el funcionamiento (opcional)
El vehículo está equipado con un
dispositivo de control de emisiones
provisto de un convertidor catalítico.
Por lo tanto, deben adoptarse las
precauciones siguientes:
• En los motores de gasolina, utilice
únicamente COMBUSTIBLE SIN
PLOMO.
• No circule con el vehículo si hay
indicios de mal funcionamiento del
motor, como fallos de encendido o
pérdida de potencia manifiesta.
• No utilice el motor de forma incorrecta
o sobrepasando sus posibilidades.
Son ejemplos de uso incorrecto
dejarse llevar por el impulso con el
motor apagado o bajar pendientes
acusadas con una marcha metida y el
motor apagado.
• No haga funcionar el motor con un
régimen alto de ralentí durante
periodos prolongados (5 minutos o
más).
• No modifique ni manipule ningún
componente del motor o del sistema
de control de emisiones.
Recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.• Evite circular con un nivel de
combustible muy bajo. Si se queda sin
gasolina, el encendido del motor
puede fallar y el convertidor catalítico
puede verse expuesto a una carga
excesiva.
La inobservancia de estas precauciones
puede traducirse en daños en el
convertidor catalítico y en el vehículo.
Además, dichas acciones pueden
invalidar la garantía.
ADVERTENCIA- Incendio
• Un sistema de escape caliente
puede prender fuego en objetos
inflamables que se encuentren
bajo el vehículo. No estacione el
vehículo , utilice el ralentí o
conduzca en la cercanía de
objetos inflamables, como
hierba, vegetación, papel, hojas,
etc.
• El sistema de escape y el sistema
del catalizador están muy
calientes con el motor en marcha
o inmediatamente después de
pararlo. Manténgase alejado del
sistema de escape y del
catalizador, de lo contrario podría
quemarse.
Asimismo, no retire el disipador
de calor alrededor del sistema de
escape, no selle la parte inferior
del vehículo y no recubra el
vehículo para el control de
corrosión. Ello representaría un
riesgo de incendios bajo
condiciones determinadas.
PRECAUCIÓN
-
Combustible diesel
(opcional con DPF)
Se recomienda un diesel autorizado
para la automoción en los vehículo
equipados con sistema DPF.
Si utiliza un combustible diesel que
incluya un alto grado de azufre
(más de 50 ppm de azufre) y
aditivos no especificadoes, puede
provocar daños en el sistema DPF y
su vehículo podría emitir humo
blanco.

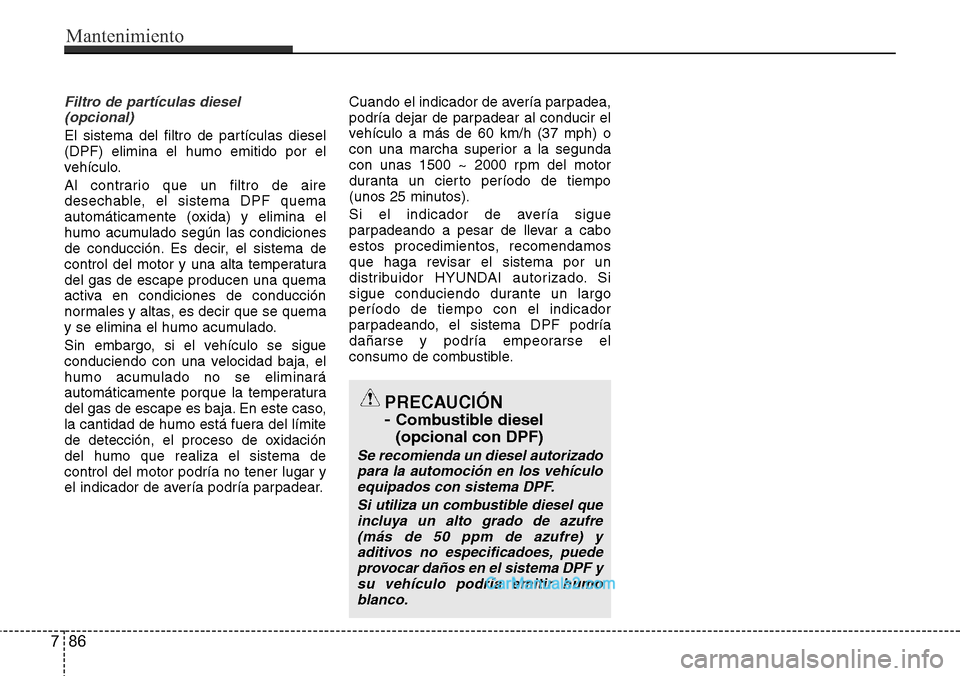

Filtro de partículas diesel
(opcional)
El sistema del filtro de partículas diesel
(DPF) elimina el humo emitido por el
vehículo.
Al contrario que un filtro de aire
desechable, el sistema DPF quema
automáticamente (oxida) y elimina el
humo acumulado según las condiciones
de conducción. Es decir, el sistema de
control del motor y una alta temperatura
del gas de escape producen una quema
activa en condiciones de conducción
normales y altas, es decir que se quema
y se elimina el humo acumulado.
Sin embargo, si el vehículo se sigue
conduciendo con una velocidad baja, el
humo acumulado no se eliminará
automáticamente porque la temperatura
del gas de escape es baja. En este caso,
la cantidad de humo está fuera del límite
de detección, el proceso de oxidación
del humo que realiza el sistema de
control del motor podría no tener lugar y
el indicador de avería podría parpadear.Cuando el indicador de avería parpadea,
podría dejar de parpadear al conducir el
vehículo a más de 60 km/h (37 mph) o
con una marcha superior a la segunda
con unas 1500 ~ 2000 rpm del motor
duranta un cierto período de tiempo
(unos 25 minutos).
Si el indicador de avería sigue
parpadeando a pesar de llevar a cabo
estos procedimientos, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado. Si
sigue conduciendo durante un largo
período de tiempo con el indicador
parpadeando, el sistema DPF podría
dañarse y podría empeorarse el
consumo de combustible.
PRECAUCIÓN
-
Combustible diesel
(opcional con DPF)
Se recomienda un diesel autorizado
para la automoción en los vehículo
equipados con sistema DPF.
Si utiliza un combustible diesel que
incluya un alto grado de azufre
(más de 50 ppm de azufre) y
aditivos no especificadoes, puede
provocar daños en el sistema DPF y
su vehículo podría emitir humo
blanco.
786
Mantenimiento

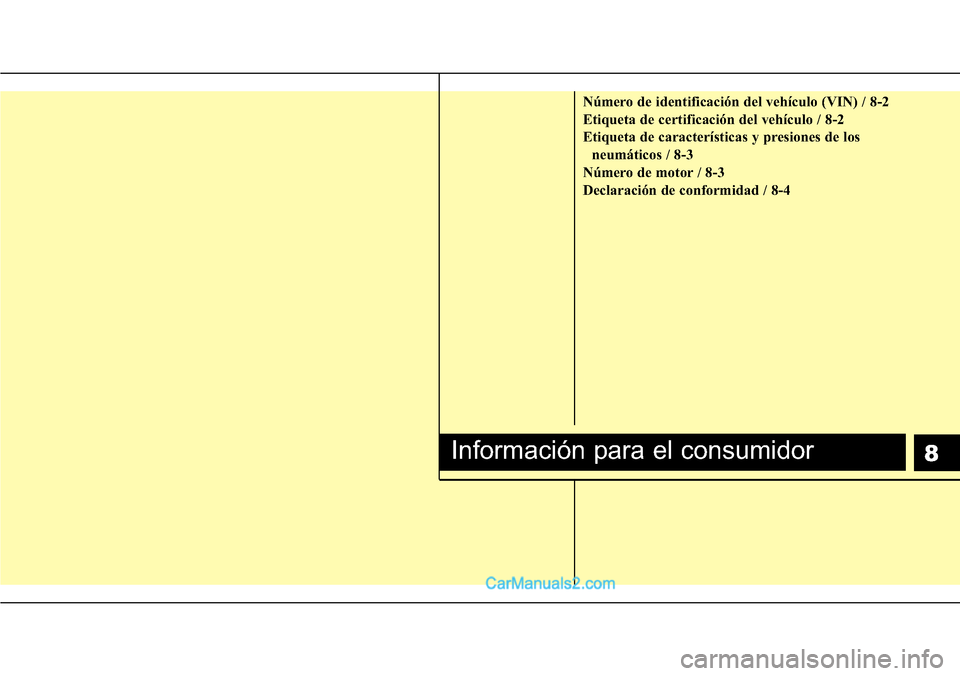

8
Número de identificación del vehículo (VIN) / 8-2
Etiqueta de certificación del vehículo / 8-2
Etiqueta de características y presiones de los
neumáticos / 8-3
Número de motor / 8-3
Declaración de conformidad / 8-4
Información para el consumidor

Información para el consumidor
2 8

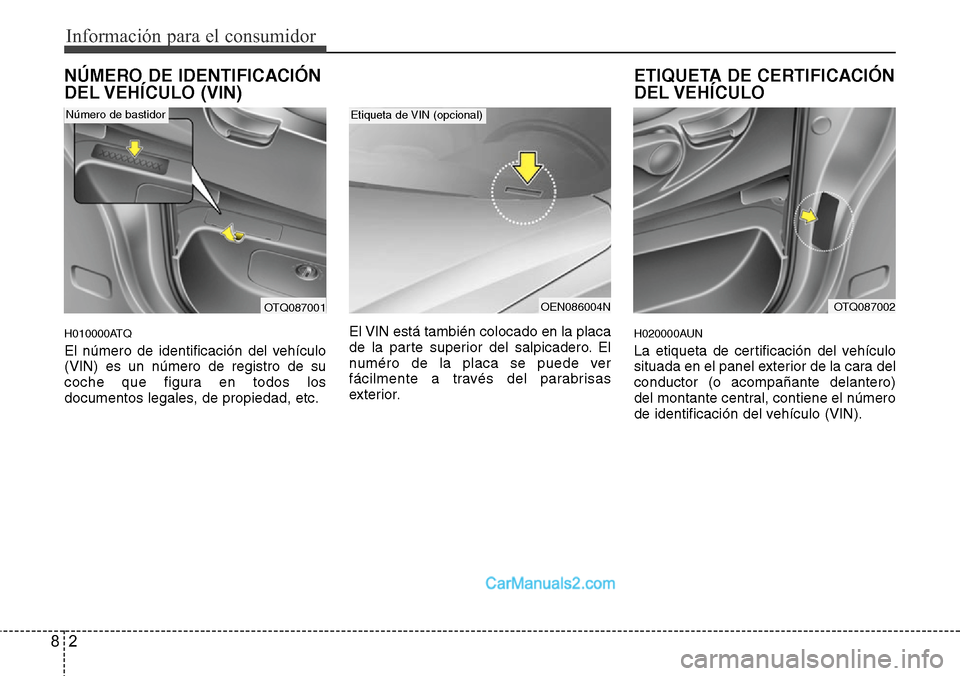

NÚMERO DE IDENTIFICACIÓN
DEL VEHÍCULO (VIN)
H010000ATQ
El número de identificación del vehículo
(VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO
H020000AUN
La etiqueta de certificación del vehículo
situada en el panel exterior de la cara del
conductor (o acompañante delantero)
del montante central, contiene el número
de identificación del vehículo (VIN).
OTQ087001OEN086004N
Etiqueta de VIN (opcional)Número de bastidor
OTQ087002

83
Información para el consumidor

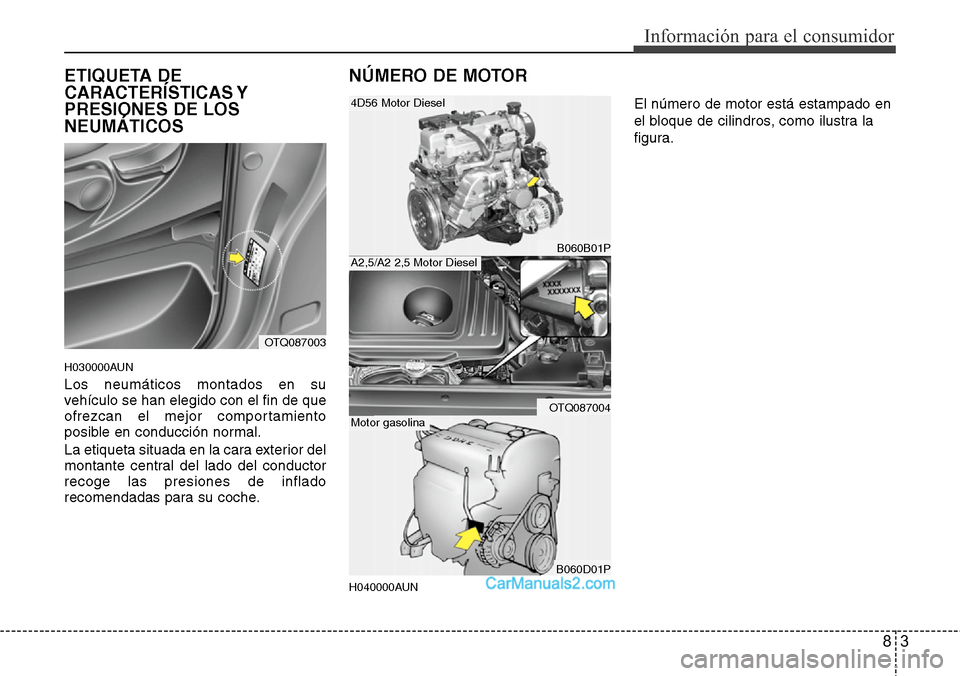

ETIQUETA DE
CARACTERÍSTICAS Y
PRESIONES DE LOS
NEUMÁTICOS
H030000AUN
Los neumáticos montados en su
vehículo se han elegido con el fin de que
ofrezcan el mejor comportamiento
posible en conducción normal.
La etiqueta situada en la cara exterior del
montante central del lado del conductor
recoge las presiones de inflado
recomendadas para su coche.
NÚMERO DE MOTOR
H040000AUN
El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.
OTQ087003
B060B01P
OTQ087004
B060D01P
4D56 Motor Diesel
A2,5/A2 2,5 Motor Diesel
Motor gasolina

Información para el consumidor
4 8
Los componentes de frecuencia de radio
del vehículo cumplen los requisitos y
demás disposiciones relevantes de la
Directiva 1995/5/CE.
Encontrará más información, incluyendo
la declaración de conformidad del
fabricante, en el sitio web de HYUNDAI:
http://service.hyundai-motor.com

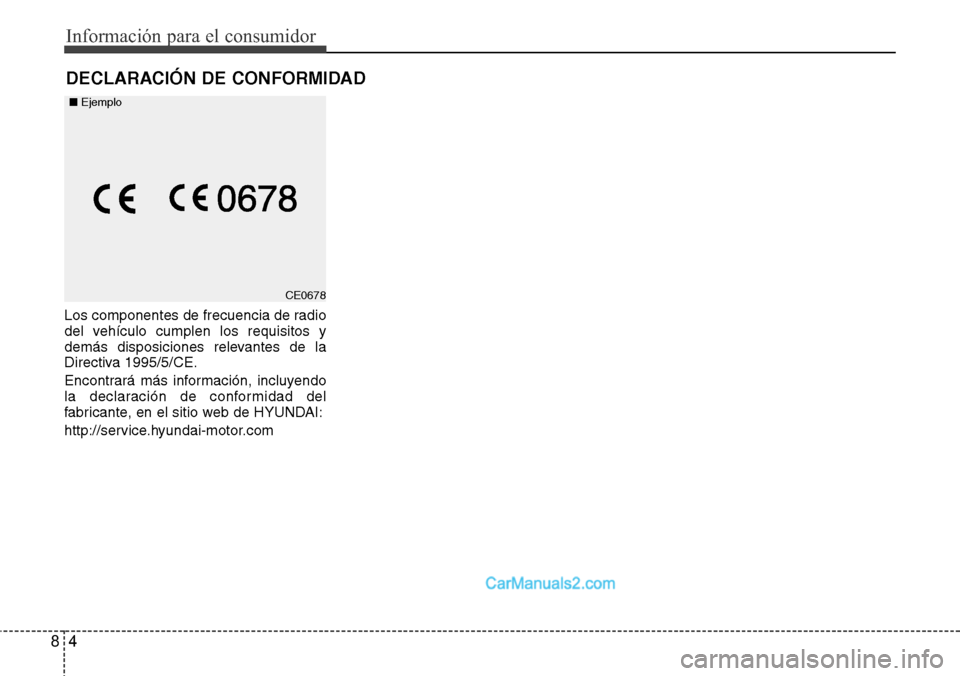

DECLARACIÓN DE CONFORMIDAD
CE0678
■Ejemplo

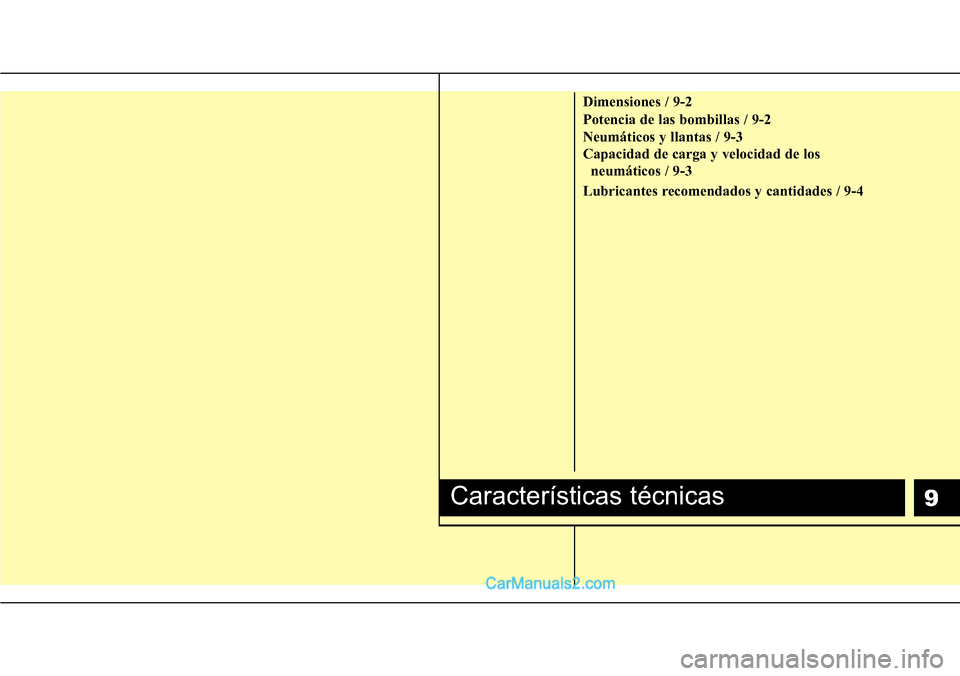

9
Dimensiones / 9-2
Potencia de las bombillas / 9-2
Neumáticos y llantas / 9-3
Capacidad de carga y velocidad de los
neumáticos / 9-3
Lubricantes recomendados y cantidades / 9-4
Características técnicas
