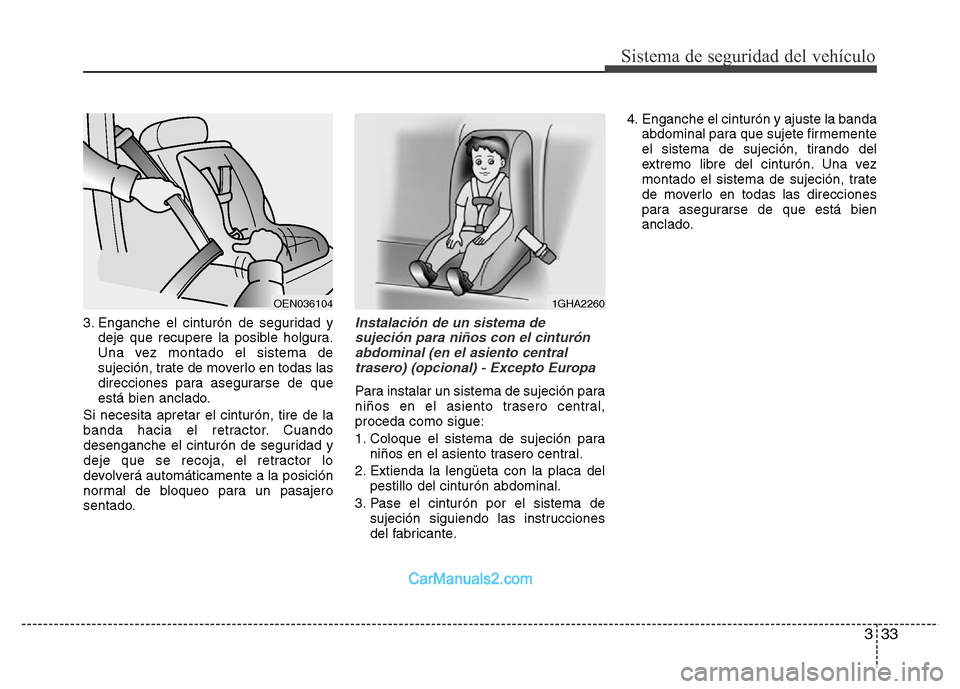

333
Sistema de seguridad del vehículo
3. Enganche el cinturón de seguridad y
deje que recupere la posible holgura.
Una vez montado el sistema de
sujeción, trate de moverlo en todas las
direcciones para asegurarse de que
está bien anclado.
Si necesita apretar el cinturón, tire de la
banda hacia el retractor. Cuando
desenganche el cinturón de seguridad y
deje que se recoja, el retractor lo
devolverá automáticamente a la posición
normal de bloqueo para un pasajero
sentado.Instalación de un sistema de
sujeción para niños con el cinturón
abdominal (en el asiento central
trasero) (opcional) - Excepto Europa
Para instalar un sistema de sujeción para
niños en el asiento trasero central,
proceda como sigue:
1. Coloque el sistema de sujeción para
niños en el asiento trasero central.
2. Extienda la lengüeta con la placa del
pestillo del cinturón abdominal.
3. Pase el cinturón por el sistema de
sujeción siguiendo las instrucciones
del fabricante.4. Enganche el cinturón y ajuste la banda
abdominal para que sujete firmemente
el sistema de sujeción, tirando del
extremo libre del cinturón. Una vez
montado el sistema de sujeción, trate
de moverlo en todas las direcciones
para asegurarse de que está bien
anclado.
OEN0361041GHA2260

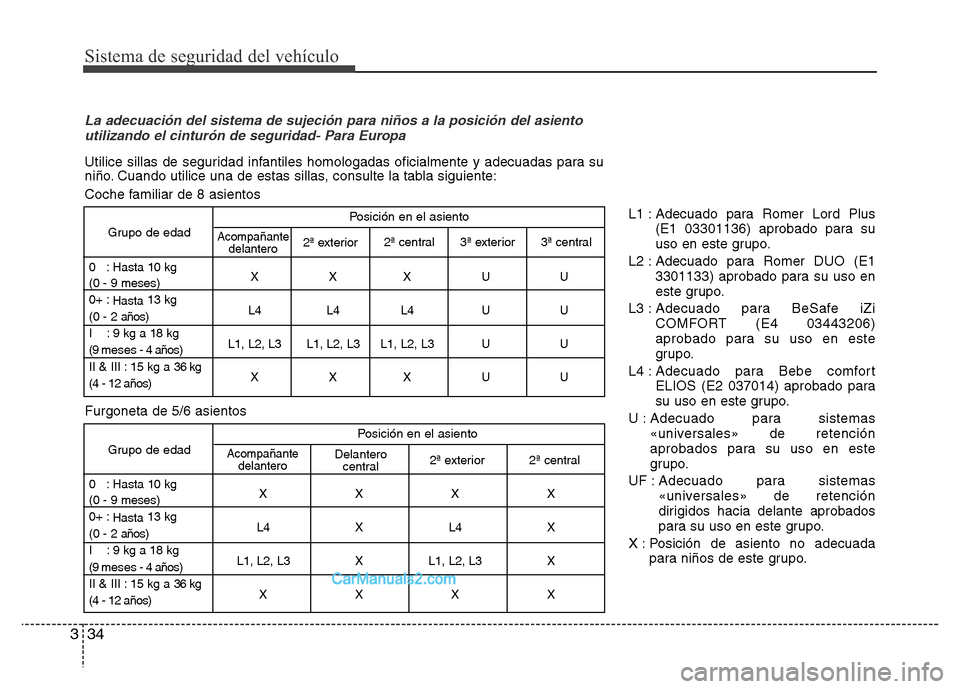

Sistema de seguridad del vehículo
34 3
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg
XXXUU
(0 - 9 meses)
0+ :
Hasta13 kg
L4 L4 L4 U U
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXUU
(4 - 12 años)
Acompañante
delantero2ª exterior3ª central 3ª exterior 2ª central
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg
XXXX
(0 - 9 meses)
0+ :
Hasta13 kg
L4XL4X
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXX
(4 - 12 años)
Acompañante
delanteroDelantero
central2ª central 2ª exterior
Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas para su
niño. Cuando utilice una de estas sillas, consulte la tabla siguiente:
Coche familiar de 8 asientos
Furgoneta de 5/6 asientos
La adecuación del sistema de sujeción para niños a la posición del asiento
utilizando el cinturón de seguridad- Para Europa
L1 : Adecuado para Romer Lord Plus
(E1 03301136) aprobado para su
uso en este grupo.
L2 : Adecuado para Romer DUO (E1
3301133) aprobado para su uso en
este grupo.
L3 : Adecuado para BeSafe iZi
COMFORT (E4 03443206)
aprobado para su uso en este
grupo.
L4 : Adecuado para Bebe comfort
ELIOS (E2 037014) aprobado para
su uso en este grupo.
U : Adecuado para sistemas
«universales» de retención
aprobados para su uso en este
grupo.
UF : Adecuado para sistemas
«universales» de retención
dirigidos hacia delante aprobados
para su uso en este grupo.
X : Posición de asiento no adecuada
para niños de este grupo.

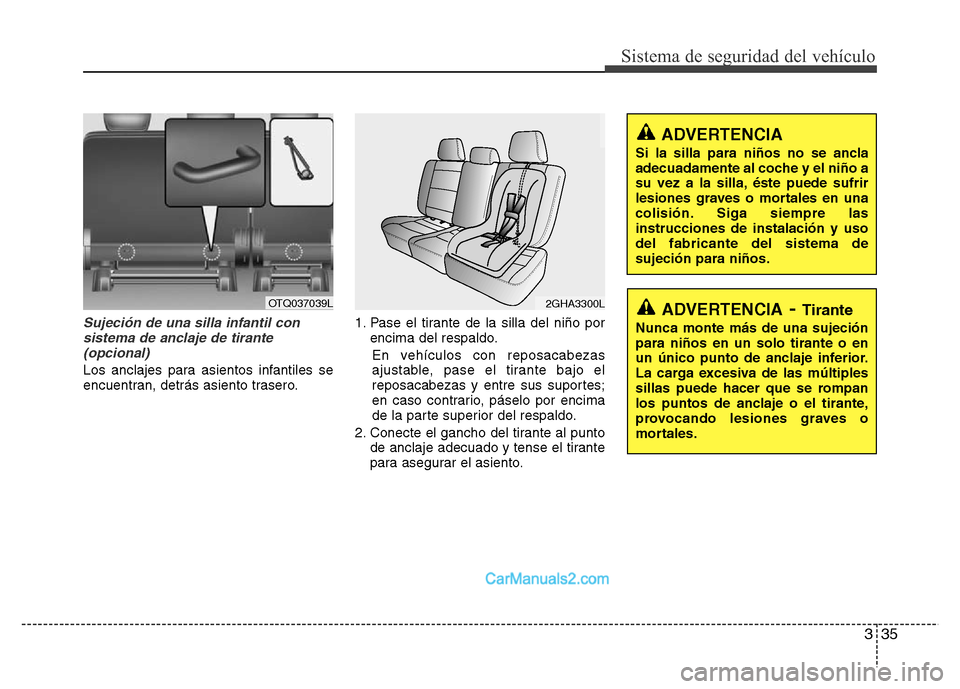

335
Sistema de seguridad del vehículo
Sujeción de una silla infantil con
sistema de anclaje de tirante
(opcional)
Los anclajes para asientos infantiles se
encuentran, detrás asiento trasero.1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto
de anclaje adecuado y tense el tirante
para asegurar el asiento.
ADVERTENCIA- Tirante
Nunca monte más de una sujeción
para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre las
instrucciones de instalación y uso
del fabricante del sistema de
sujeción para niños.
2GHA3300LOTQ037039L

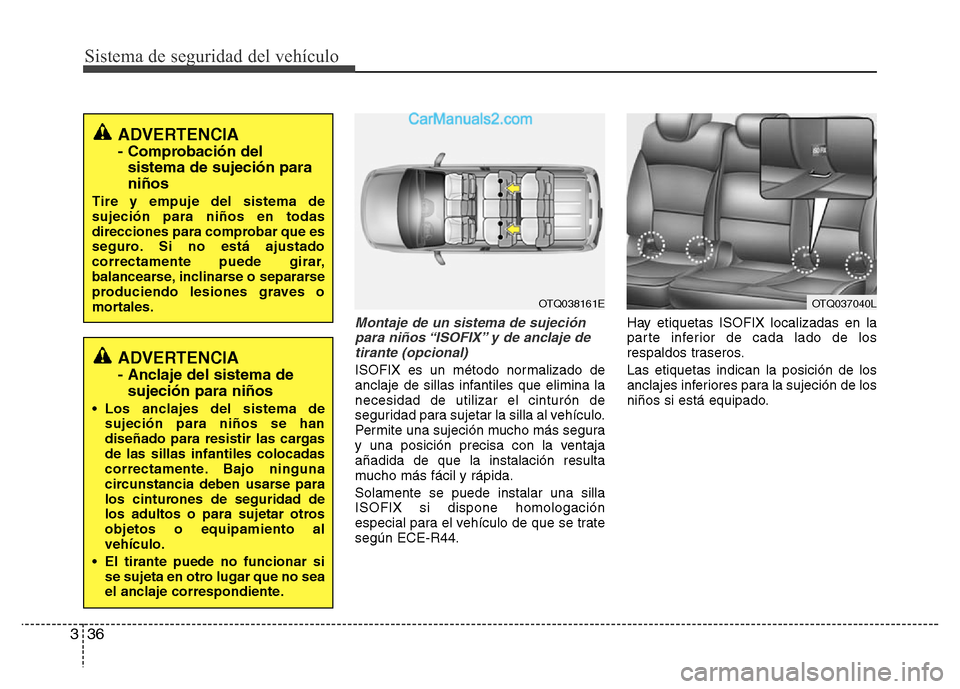

Sistema de seguridad del vehículo
36 3
Montaje de un sistema de sujeción
para niños “ISOFIX” y de anclaje de
tirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina la
necesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventaja
añadida de que la instalación resulta
mucho más fácil y rápida.
Solamente se puede instalar una silla
ISOFIX si dispone homologación
especial para el vehículo de que se trate
según ECE-R44.Hay etiquetas ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros.
Las etiquetas indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
OTQ038161EOTQ037040L
ADVERTENCIA
- Comprobación del
sistema de sujeción para
niños
Tire y empuje del sistema de
sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
ADVERTENCIA
- Anclaje del sistema de
sujeción para niños
• Los anclajes del sistema de
sujeción para niños se han
diseñado para resistir las cargas
de las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otros
objetos o equipamiento al
vehículo.
• El tirante puede no funcionar si
se sujeta en otro lugar que no sea
el anclaje correspondiente.

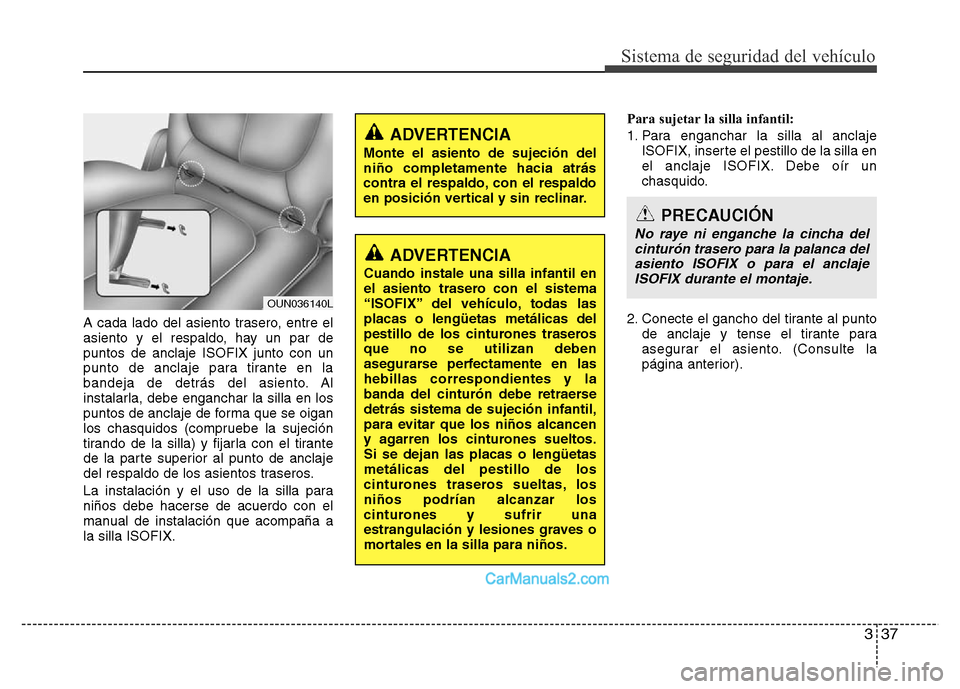

337
Sistema de seguridad del vehículo
A cada lado del asiento trasero, entre el
asiento y el respaldo, hay un par de
puntos de anclaje ISOFIX junto con un
punto de anclaje para tirante en la
bandeja de detrás del asiento. Al
instalarla, debe enganchar la silla en los
puntos de anclaje de forma que se oigan
los chasquidos (compruebe la sujeción
tirando de la silla) y fijarla con el tirante
de la parte superior al punto de anclaje
del respaldo de los asientos traseros.
La instalación y el uso de la silla para
niños debe hacerse de acuerdo con el
manual de instalación que acompaña a
la silla ISOFIX.Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto
de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
Monte el asiento de sujeción del
niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas las
placas o lengüetas metálicas del
pestillo de los cinturones traseros
que no se utilizan deben
asegurarse perfectamente en las
hebillas correspondientes y la
banda del cinturón debe retraerse
detrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.
Si se dejan las placas o lengüetas
metálicas del pestillo de los
cinturones traseros sueltas, los
niños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca del
asiento ISOFIX o para el anclaje
ISOFIX durante el montaje.
OUN036140L

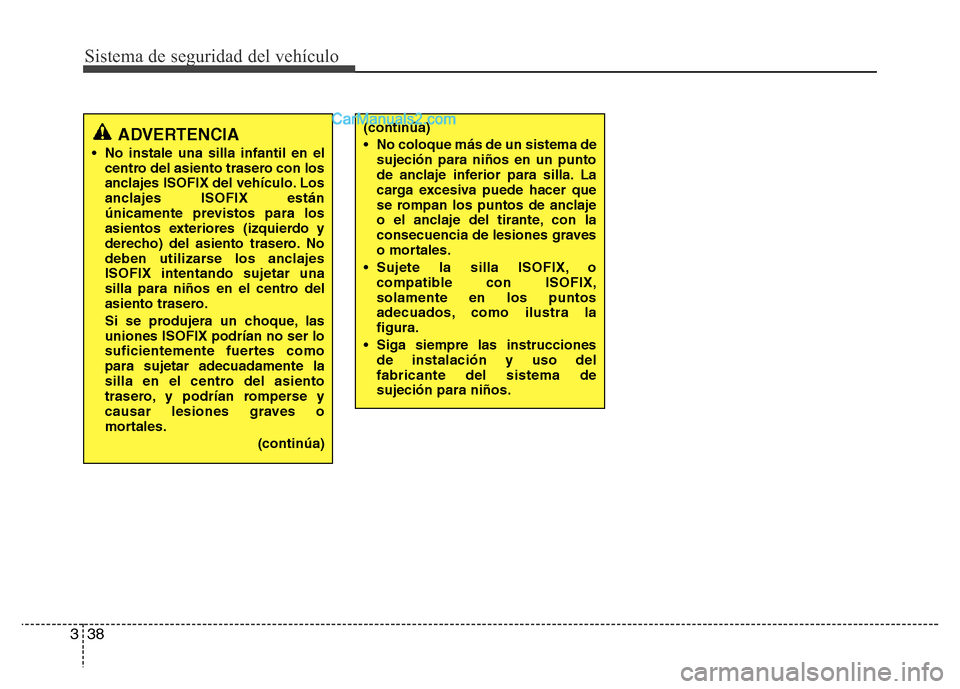

Sistema de seguridad del vehículo
38 3
(continúa)
• No coloque más de un sistema de
sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
• Sujete la silla ISOFIX, o
compatible con ISOFIX,
solamente en los puntos
adecuados, como ilustra la
figura.
• Siga siempre las instrucciones
de instalación y uso del
fabricante del sistema de
sujeción para niños.ADVERTENCIA
• No instale una silla infantil en el
centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajes
ISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las
uniones ISOFIX podrían no ser lo
suficientemente fuertes como
para sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)

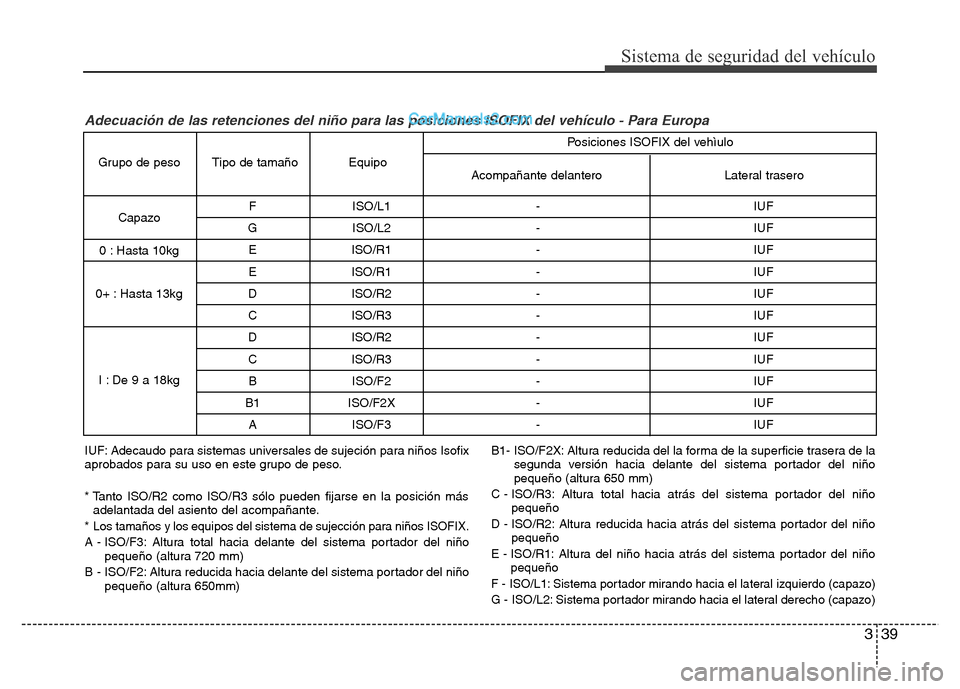

339
Sistema de seguridad del vehículo
F ISO/L1 - IUF
G ISO/L2 - IUF
E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
B ISO/F2 - IUF
B1 ISO/F2X - IUF
A ISO/F3 - IUF
Lateral trasero Acompañante delantero Equipo Tipo de tamaño Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kgPosiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño
pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño
pequeño (altura 650mm)B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño
pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño
pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño
pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para Europa

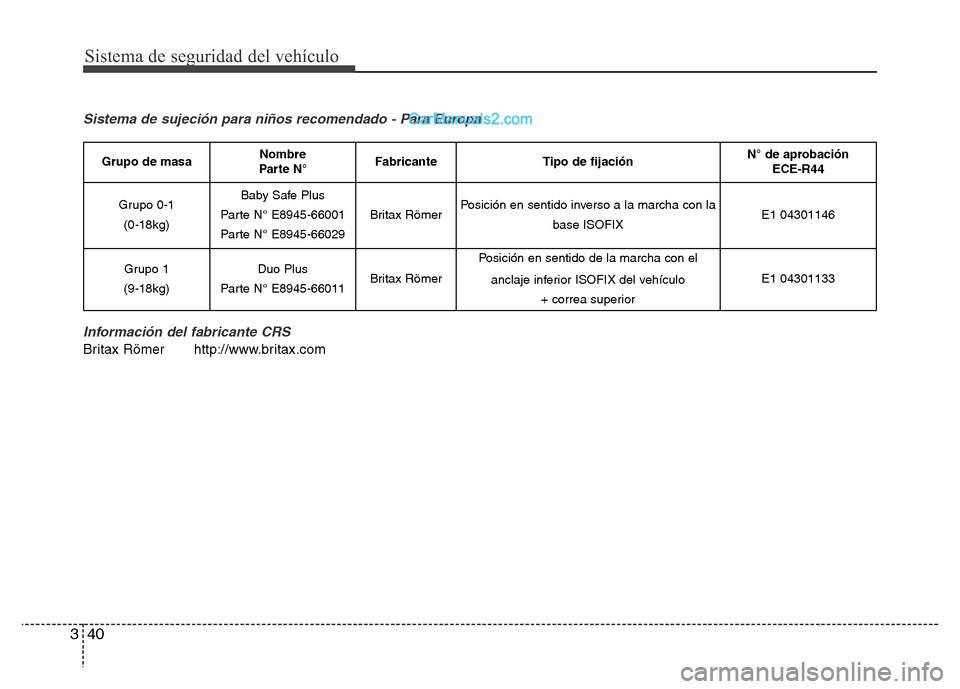

Sistema de seguridad del vehículo
40 3
Sistema de sujeción para niños recomendado - Para Europa
Información del fabricante CRS
Britax Römer http://www.britax.com
Grupo de masaNombre
Parte N°FabricanteTipo de fijaciónN° de aprobación
ECE-R44
Grupo 0-1
(0-18kg)Baby Safe Plus
Parte N° E8945-66001
Parte N° E8945-66029
Britax RömerPosición en sentido inverso a la marcha con la
base ISOFIXE1 04301146
Grupo 1
(9-18kg)Duo Plus
Parte N° E8945-66011Britax Römer
Posición en sentido de la marcha con el
anclaje inferior ISOFIX del vehículo
+ correa superior
E1 04301133

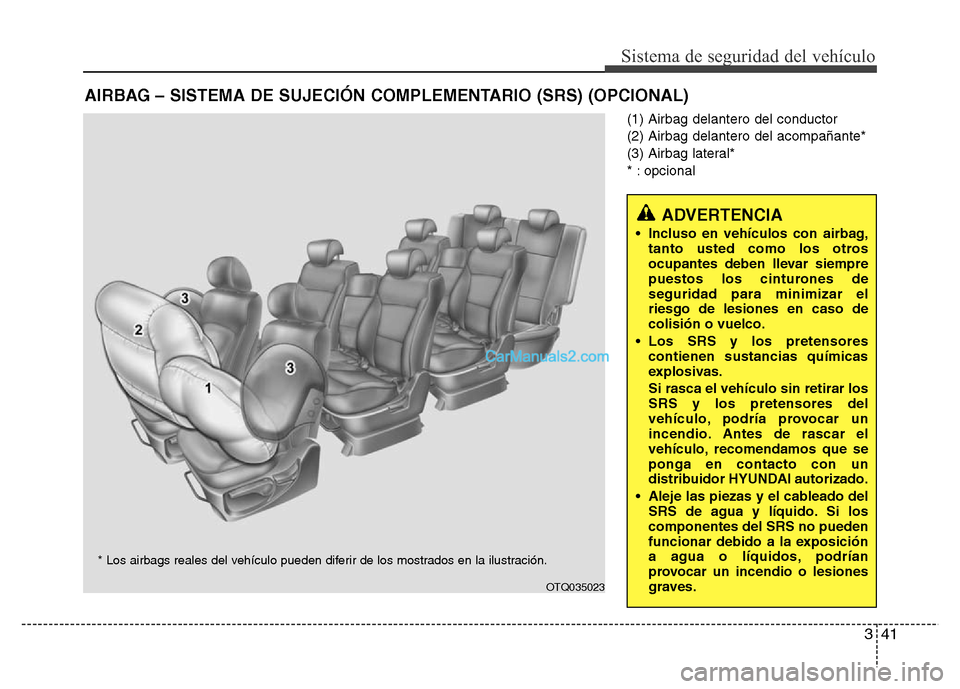

341
Sistema de seguridad del vehículo
(1) Airbag delantero del conductor
(2) Airbag delantero del acompañante*
(3) Airbag lateral*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
OTQ035023
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
ADVERTENCIA
• Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el
riesgo de lesiones en caso de
colisión o vuelco.
• Los SRS y los pretensores
contienen sustancias químicas
explosivas.
Si rasca el vehículo sin retirar los
SRS y los pretensores del
vehículo, podría provocar un
incendio. Antes de rascar el
vehículo, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
• Aleje las piezas y el cableado del
SRS de agua y líquido. Si los
componentes del SRS no pueden
funcionar debido a la exposición
a agua o líquidos, podrían
provocar un incendio o lesiones
graves.

Sistema de seguridad del vehículo
42 3

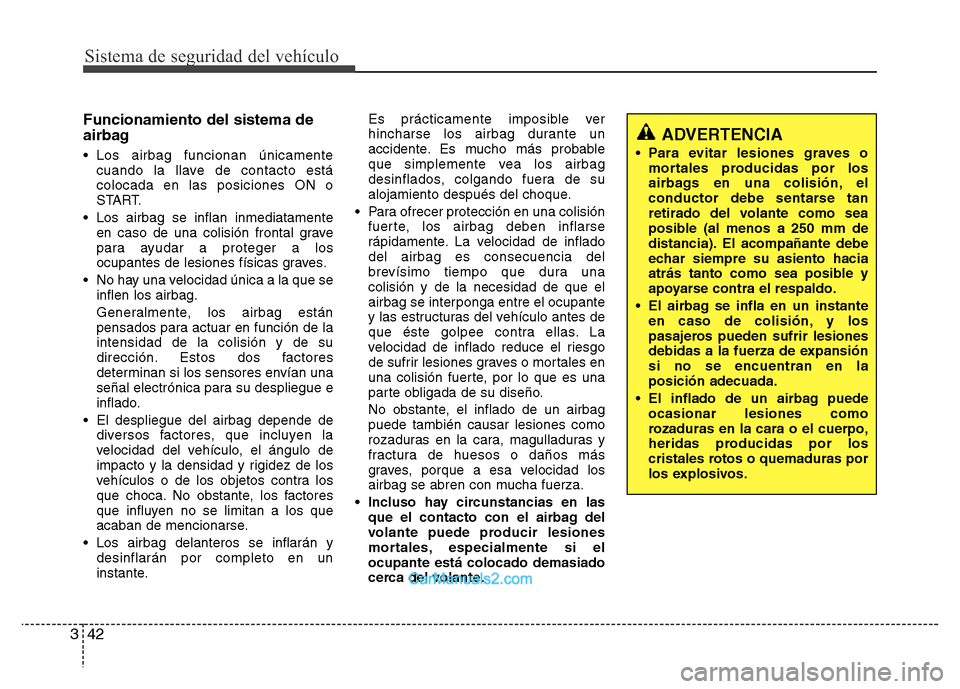

Funcionamiento del sistema de
airbag
• Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
• Los airbag se inflan inmediatamente
en caso de una colisión frontal grave
para ayudar a proteger a los
ocupantes de lesiones físicas graves.
• No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
• El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
• Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
• Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una
colisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
• Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
• Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
• El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
• El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.
