Hyundai H-1 (Grand Starex) 2016 Manual del propietario (in Spanish)

93
Características técnicas

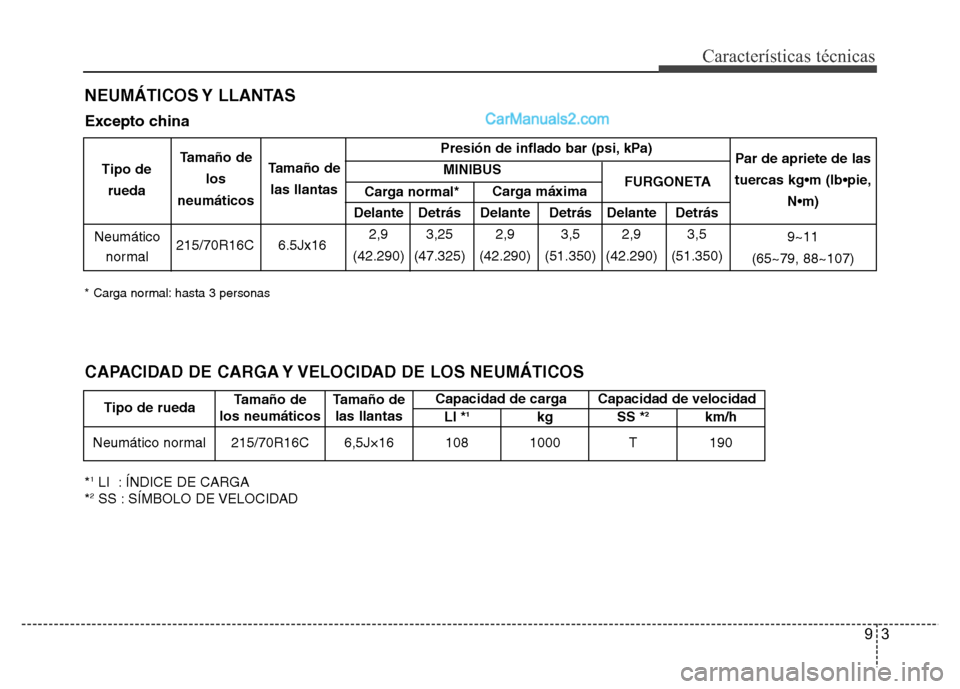

NEUMÁTICOS Y LLANTAS
Excepto china
* Carga normal: hasta 3 personas
Presión de inflado bar (psi, kPa)
MINIBUS
Delante Detrás Delante Detrás Delante Detrás
215/70R16C 6.5Jx162,9 3,25 2,9 3,5 2,9 3,5
(42.290) (47.325) (42.290) (51.350) (42.290) (51.350)
Neumático
normalPar de apriete de las
tuercas kg•m (lb•pie,
N•m)
9~11
(65~79, 88~107) Tipo de
ruedaTamaño de
los
neumáticosTamaño de
las llantas
Carga normal* Carga máximaFURGONETA
CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
*1LI : ÍNDICE DE CARGA
*2SS : SÍMBOLO DE VELOCIDADTipo de ruedaTamaño de
los neumáticosTamaño de
las llantasCapacidad de carga Capacidad de velocidad
LI *
1kg SS *2km/h
Neumático normal 215/70R16C 6,5J×16 108 1000 T 190

Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Características técnicas
9

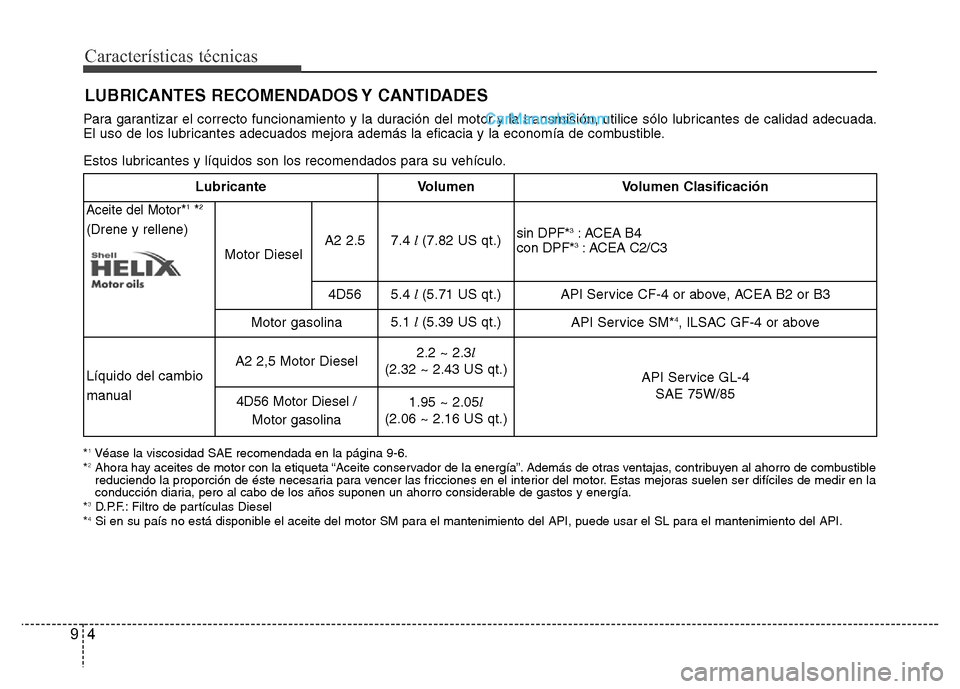

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
*1Véase la viscosidad SAE recomendada en la página 9-6.
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
*
3D.P.F.: Filtro de partículas Diesel
*4Si en su país no está disponible el aceite del motor SM para el mantenimiento del API, puede usar el SL para el mantenimiento del API.
4
Lubricante Volumen Volumen Clasificación
Aceite del Motor*1*2
(Drene y rellene)
Motor DieselA2 2.57.4 l (7.82 US qt.)sin DPF*
3: ACEA B4
con DPF*3: ACEA C2/C3
4D565.4 l (5.71 US qt.)
API Service CF-4 or above, ACEA B2 or B3
Motor gasolina5.1 l (5.39 US qt.)
API Service SM*
4, ILSAC GF-4 or above
Líquido del cambio
manualA2 2,5 Motor Diesel2.2 ~ 2.3l
(2.32 ~ 2.43 US qt.)
API Service GL-4
SAE 75W/85
4D56 Motor Diesel /
Motor gasolina1.95 ~ 2.05l
(2.06 ~ 2.16 US qt.)

5
Características técnicas
Aceite para motores disponible (Para Europa A2 2,5 Motor diesel)
SuministradorProducto
Shell HELIX ULTRA AP-L 5W-30
9

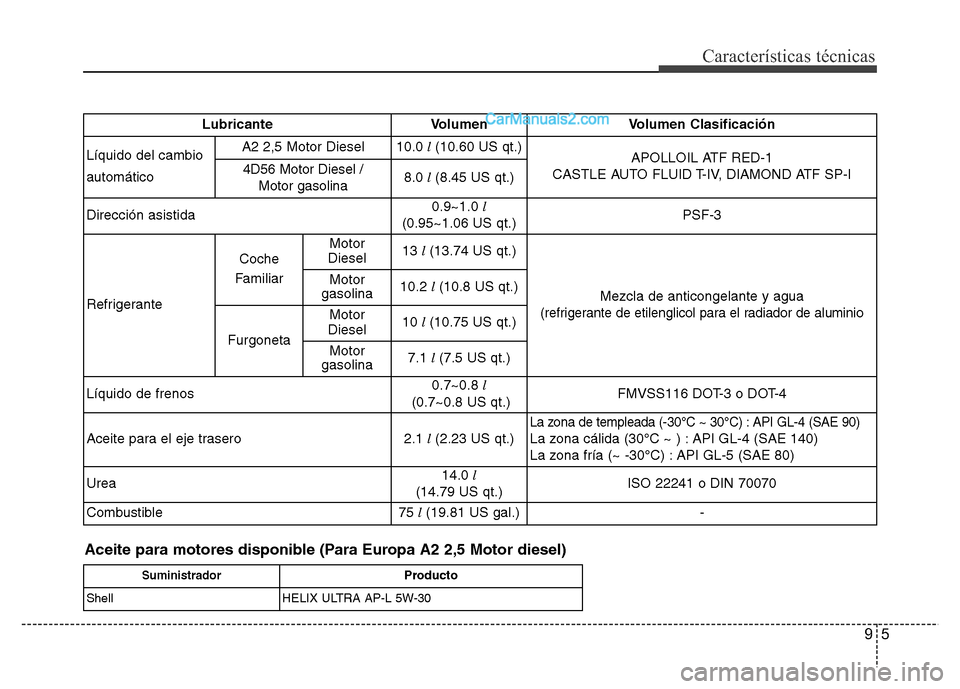

Lubricante Volumen Volumen Clasificación
Líquido del cambio
automáticoA2 2,5 Motor Diesel10.0 l (10.60 US qt.)APOLLOIL ATF RED-1
CASTLE AUTO FLUID T-IV, DIAMOND ATF SP-I4D56 Motor Diesel /
Motor gasolina8.0 l (8.45 US qt.)
Dirección asistida0.9~1.0 l
(0.95~1.06 US qt.)PSF-3
RefrigeranteCoche
FamiliarMotor
Diesel13 l (13.74 US qt.)
Mezcla de anticongelante y agua
(refrigerante de etilenglicol para el radiador de aluminio
Motor
gasolina10.2 l (10.8 US qt.)
FurgonetaMotor
Diesel10 l (10.75 US qt.)
Motor
gasolina7.1 l (7.5 US qt.)
Líquido de frenos0.7~0.8 l
(0.7~0.8 US qt.)FMVSS116 DOT-3 o DOT-4
Aceite para el eje trasero2.1 l (2.23 US qt.)
La zona de templeada (-30°C ~ 30°C) : API GL-4 (SAE 90)
La zona cálida (30°C ~ ) : API GL-4 (SAE 140)
La zona fría (~ -30°C) : API GL-5 (SAE 80)
Urea14.0 l
(14.79 US qt.)ISO 22241 o DIN 70070
Combustible75 l (19.81 US gal.)
-

Características técnicas
6 9
I040100DUN
Viscosidad SAE recomendada
La viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.

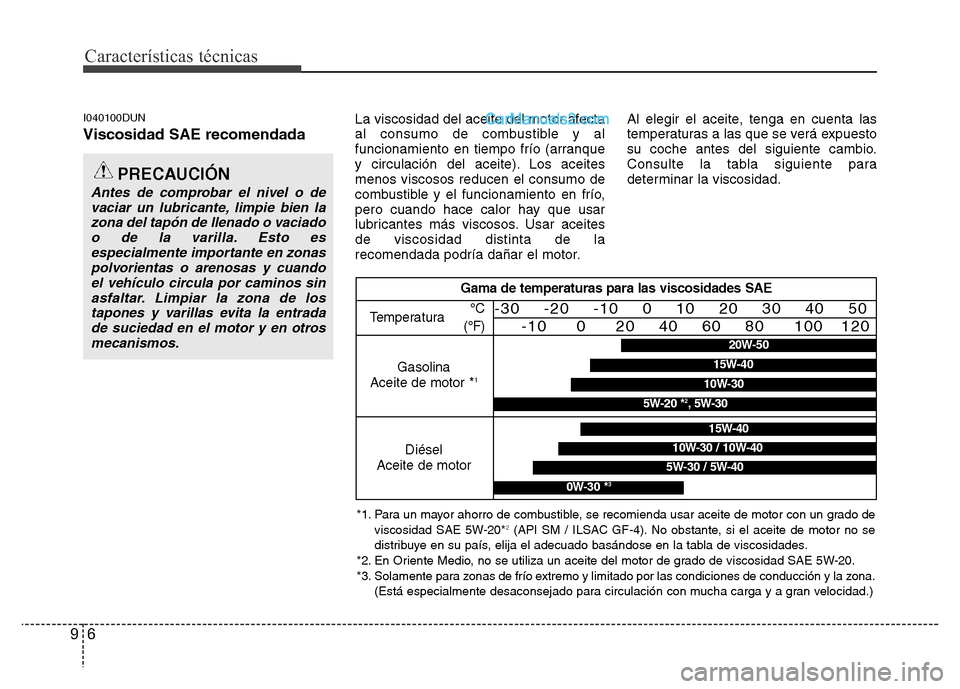

Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30 / 5W-40
15W-40
10W-30 / 10W-40
0W-30 *3
*1. Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un grado de
viscosidad SAE 5W-20*2(API SM / ILSAC GF-4). No obstante, si el aceite de motor no se
distribuye en su país, elija el adecuado basándose en la tabla de viscosidades.
*2. En Oriente Medio, no se utiliza un aceite del motor de grado de viscosidad SAE 5W-20.
*3.
Solamente para zonas de frío extremo y limitado por las condiciones de conducción y la zona.
(Está especialmente desaconsejado para circulación con mucha carga y a gran velocidad.)
20W-50
10W-30
15W-40
5W-20 *2, 5W-30
