Hyundai H-1 (Grand Starex) 2016 Manual del propietario (in Spanish)

Introducción
6 1

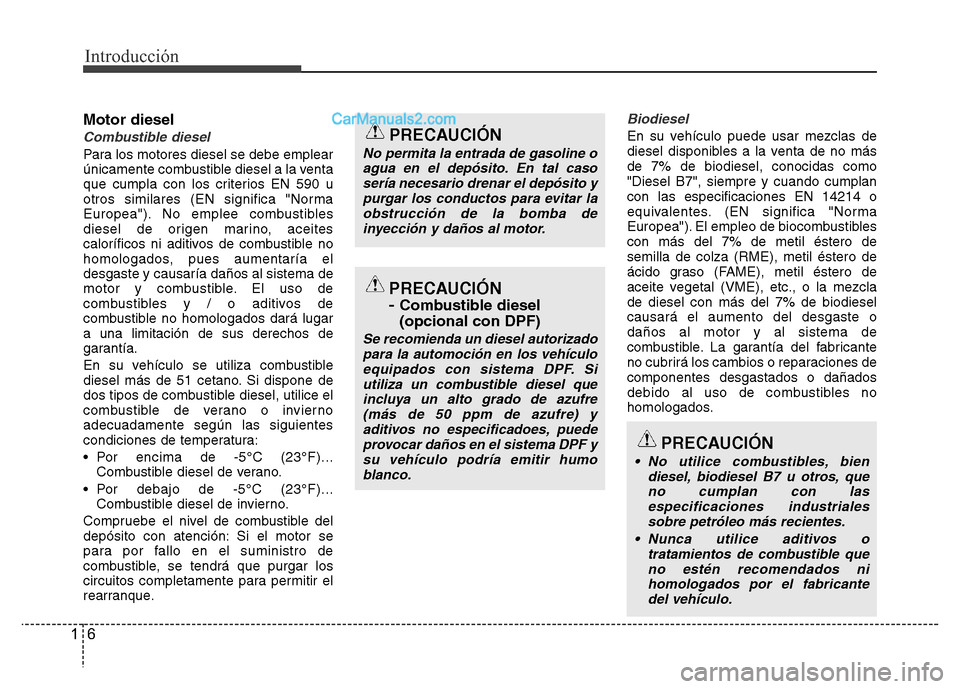

Motor diesel
Combustible diesel
Para los motores diesel se debe emplear
únicamente combustible diesel a la venta
que cumpla con los criterios EN 590 u
otros similares (EN significa "Norma
Europea"). No emplee combustibles
diesel de origen marino, aceites
caloríficos ni aditivos de combustible no
homologados, pues aumentaría el
desgaste y causaría daños al sistema de
motor y combustible. El uso de
combustibles y / o aditivos de
combustible no homologados dará lugar
a una limitación de sus derechos de
garantía.
En su vehículo se utiliza combustible
diesel más de 51 cetano. Si dispone de
dos tipos de combustible diesel, utilice el
combustible de verano o invierno
adecuadamente según las siguientes
condiciones de temperatura:
• Por encima de -5°C (23°F)...
Combustible diesel de verano.
• Por debajo de -5°C (23°F)...
Combustible diesel de invierno.
Compruebe el nivel de combustible del
depósito con atención: Si el motor se
para por fallo en el suministro de
combustible, se tendrá que purgar los
circuitos completamente para permitir el
rearranque.
Biodiesel
En su vehículo puede usar mezclas de
diesel disponibles a la venta de no más
de 7% de biodiesel, conocidas como
"Diesel B7", siempre y cuando cumplan
con las especificaciones EN 14214 o
equivalentes. (EN significa "Norma
Europea"). El empleo de biocombustibles
con más del 7% de metil éstero de
semilla de colza (RME), metil éstero de
ácido graso (FAME), metil éstero de
aceite vegetal (VME), etc., o la mezcla
de diesel con más del 7% de biodiesel
causará el aumento del desgaste o
daños al motor y al sistema de
combustible. La garantía del fabricante
no cubrirá los cambios o reparaciones de
componentes desgastados o dañados
debido al uso de combustibles no
homologados.
PRECAUCIÓN
• No utilice combustibles, bien
diesel, biodiesel B7 u otros, que
no cumplan con las
especificaciones industriales
sobre petróleo más recientes.
• Nunca utilice aditivos o
tratamientos de combustible que
no estén recomendados ni
homologados por el fabricante
del vehículo.
PRECAUCIÓN
-
Combustible diesel
(opcional con DPF)
Se recomienda un diesel autorizado
para la automoción en los vehículo
equipados con sistema DPF. Si
utiliza un combustible diesel que
incluya un alto grado de azufre
(más de 50 ppm de azufre) y
aditivos no especificadoes, puede
provocar daños en el sistema DPF y
su vehículo podría emitir humo
blanco.
PRECAUCIÓN
No permita la entrada de gasoline o
agua en el depósito. En tal caso
sería necesario drenar el depósito y
purgar los conductos para evitar la
obstrucción de la bomba de
inyección y daños al motor.

17

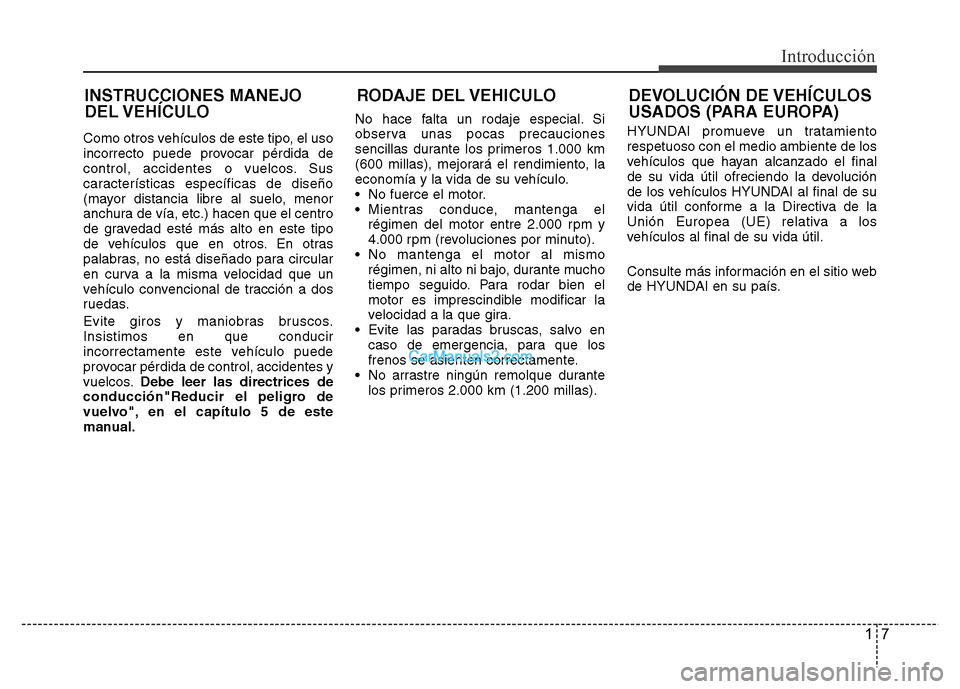

Introducción
Como otros vehículos de este tipo, el uso
incorrecto puede provocar pérdida de
control, accidentes o vuelcos. Sus
características específicas de diseño
(mayor distancia libre al suelo, menor
anchura de vía, etc.) hacen que el centro
de gravedad esté más alto en este tipo
de vehículos que en otros. En otras
palabras, no está diseñado para circular
en curva a la misma velocidad que un
vehículo convencional de tracción a dos
ruedas.
Evite giros y maniobras bruscos.
Insistimos en que conducir
incorrectamente este vehículo puede
provocar pérdida de control, accidentes y
vuelcos.Debe leer las directrices de
conducción"Reducir el peligro de
vuelvo", en el capítulo 5 de este
manual.No hace falta un rodaje especial. Si
observa unas pocas precauciones
sencillas durante los primeros 1.000 km
(600 millas), mejorará el rendimiento, la
economía y la vida de su vehículo.
• No fuerce el motor.
• Mientras conduce, mantenga el
régimen del motor entre 2.000 rpm y
4.000 rpm (revoluciones por minuto).
• No mantenga el motor al mismo
régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para rodar bien el
motor es imprescindible modificar la
velocidad a la que gira.
• Evite las paradas bruscas, salvo en
caso de emergencia, para que los
frenos se asienten correctamente.
• No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).HYUNDAI promueve un tratamiento
respetuoso con el medio ambiente de los
vehículos que hayan alcanzado el final
de su vida útil ofreciendo la devolución
de los vehículos HYUNDAI al final de su
vida útil conforme a la Directiva de la
Unión Europea (UE) relativa a los
vehículos al final de su vida útil.
Consulte más información en el sitio web
de HYUNDAI en su país.
RODAJE DEL VEHICULO INSTRUCCIONES MANEJO
DEL VEHÍCULODEVOLUCIÓN DE VEHÍCULOS
USADOS (PARA EUROPA)

2
Disposición del interior / 2-2
Vista del panel de instrumentos / 2-4
Compartimento del motor / 2-6
Su vehículo de un vistazo

Su vehículo de un vistazo
2 2

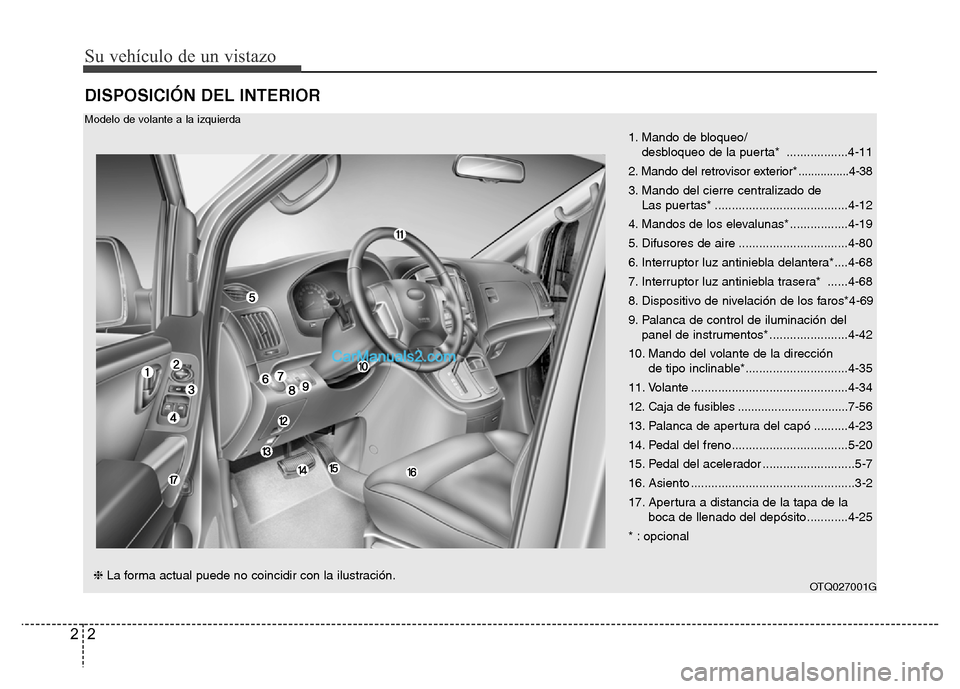

DISPOSICIÓN DEL INTERIOR
OTQ027001G
1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-11
2. Mando del retrovisor exterior* ................4-38
3. Mando del cierre centralizado de
Las puertas* .......................................4-12
4. Mandos de los elevalunas* .................4-19
5. Difusores de aire ................................4-80
6. Interruptor luz antiniebla delantera*....4-68
7. Interruptor luz antiniebla trasera* ......4-68
8. Dispositivo de nivelación de los faros*4-69
9. Palanca de control de iluminación del
panel de instrumentos* .......................4-42
10. Mando del volante de la dirección
de tipo inclinable*..............................4-35
11. Volante ..............................................4-34
12. Caja de fusibles .................................7-56
13. Palanca de apertura del capó ..........4-23
14. Pedal del freno..................................5-20
15. Pedal del acelerador ...........................5-7
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la
boca de llenado del depósito............4-25
* : opcional
Modelo de volante a la izquierda
❈La forma actual puede no coincidir con la ilustración.

23
Su vehículo de un vistazo

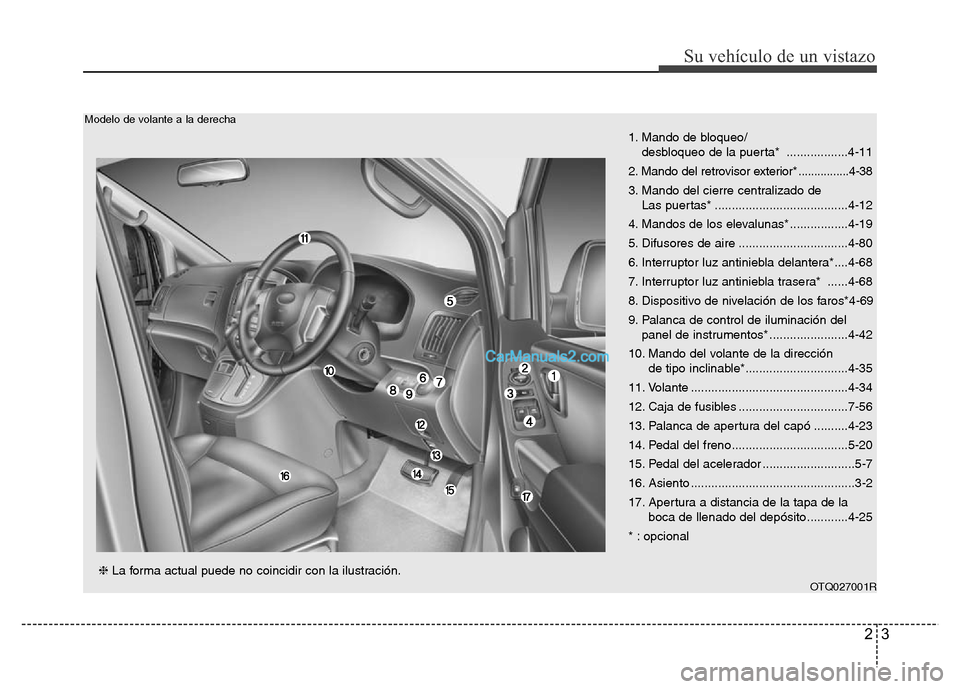

OTQ027001R
Modelo de volante a la derecha
1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-11
2. Mando del retrovisor exterior* ................4-38
3. Mando del cierre centralizado de
Las puertas* .......................................4-12
4. Mandos de los elevalunas* .................4-19
5. Difusores de aire ................................4-80
6. Interruptor luz antiniebla delantera*....4-68
7. Interruptor luz antiniebla trasera* ......4-68
8. Dispositivo de nivelación de los faros*4-69
9. Palanca de control de iluminación del
panel de instrumentos* .......................4-42
10. Mando del volante de la dirección
de tipo inclinable*..............................4-35
11. Volante ..............................................4-34
12. Caja de fusibles ................................7-56
13. Palanca de apertura del capó ..........4-23
14. Pedal del freno..................................5-20
15. Pedal del acelerador ...........................5-7
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la
boca de llenado del depósito............4-25
* : opcional
❈La forma actual puede no coincidir con la ilustración.

Su vehículo de un vistazo
4 2

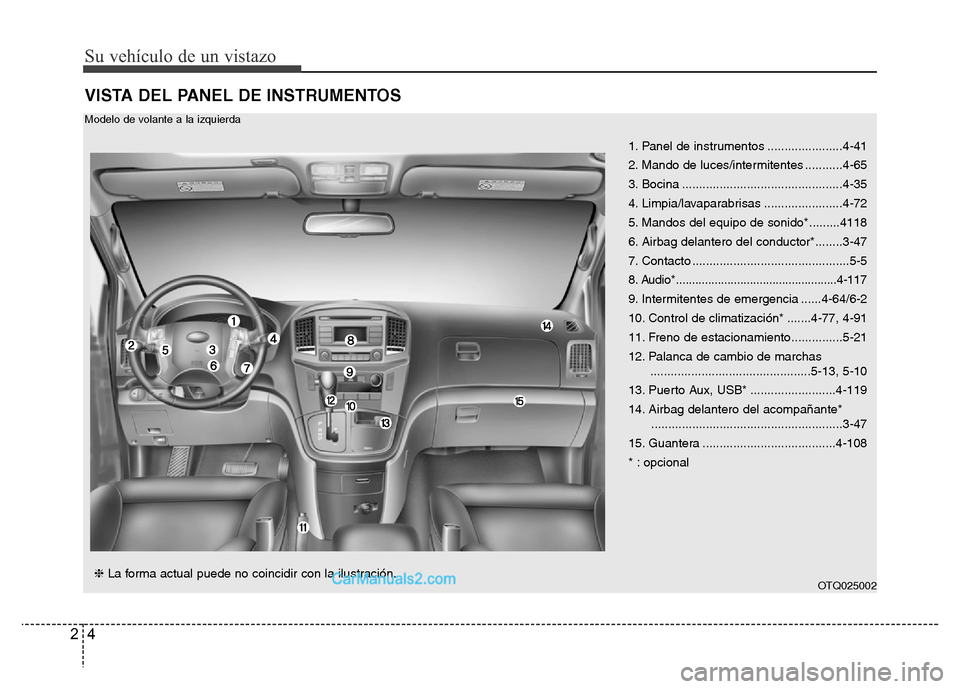

VISTA DEL PANEL DE INSTRUMENTOS
1. Panel de instrumentos ......................4-41
2. Mando de luces/intermitentes ...........4-65
3. Bocina ...............................................4-35
4. Limpia/lavaparabrisas .......................4-72
5. Mandos del equipo de sonido*.........4118
6. Airbag delantero del conductor*........3-47
7. Contacto ..............................................5-5
8. Audio*..................................................4-117
9. Intermitentes de emergencia ......4-64/6-2
10. Control de climatización* .......4-77, 4-91
11. Freno de estacionamiento...............5-21
12. Palanca de cambio de marchas
...............................................5-13, 5-10
13. Puerto Aux, USB* .........................4-119
14. Airbag delantero del acompañante*
........................................................3-47
15. Guantera .......................................4-108
* : opcional
OTQ025002
Modelo de volante a la izquierda
❈La forma actual puede no coincidir con la ilustración.

25
Su vehículo de un vistazo

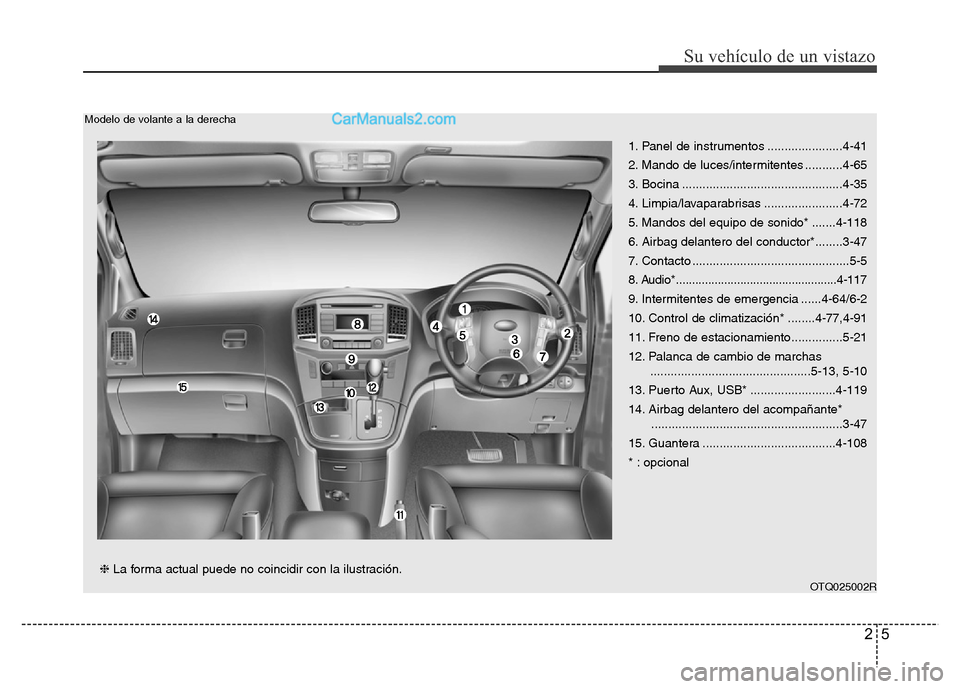

OTQ025002R
Modelo de volante a la derecha
1. Panel de instrumentos ......................4-41
2. Mando de luces/intermitentes ...........4-65
3. Bocina ...............................................4-35
4. Limpia/lavaparabrisas .......................4-72
5. Mandos del equipo de sonido* .......4-118
6. Airbag delantero del conductor*........3-47
7. Contacto ..............................................5-5
8. Audio*..................................................4-117
9. Intermitentes de emergencia ......4-64/6-2
10. Control de climatización* ........4-77,4-91
11. Freno de estacionamiento...............5-21
12. Palanca de cambio de marchas
...............................................5-13, 5-10
13. Puerto Aux, USB* .........................4-119
14. Airbag delantero del acompañante*
........................................................3-47
15. Guantera .......................................4-108
* : opcional
❈La forma actual puede no coincidir con la ilustración.

Su vehículo de un vistazo
6 2

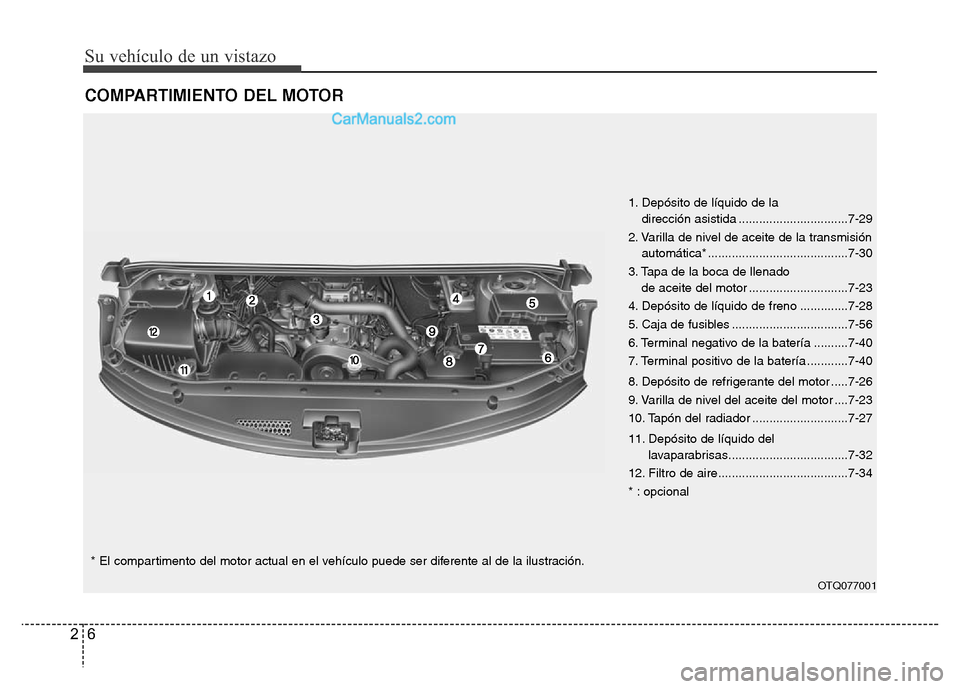

COMPARTIMIENTO DEL MOTOR
1. Depósito de líquido de la
dirección asistida ................................7-29
2. Varilla de nivel de aceite de la transmisión
automática* .........................................7-30
3. Tapa de la boca de llenado
de aceite del motor .............................7-23
4. Depósito de líquido de freno ..............7-28
5. Caja de fusibles ..................................7-56
6. Terminal negativo de la batería ..........7-40
7. Terminal positivo de la batería ............7-40
8. Depósito de refrigerante del motor .....7-26
9. Varilla de nivel del aceite del motor ....7-23
10. Tapón del radiador ............................7-27
11. Depósito de líquido del
lavaparabrisas...................................7-32
12. Filtro de aire......................................7-34
* : opcional
OTQ077001
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

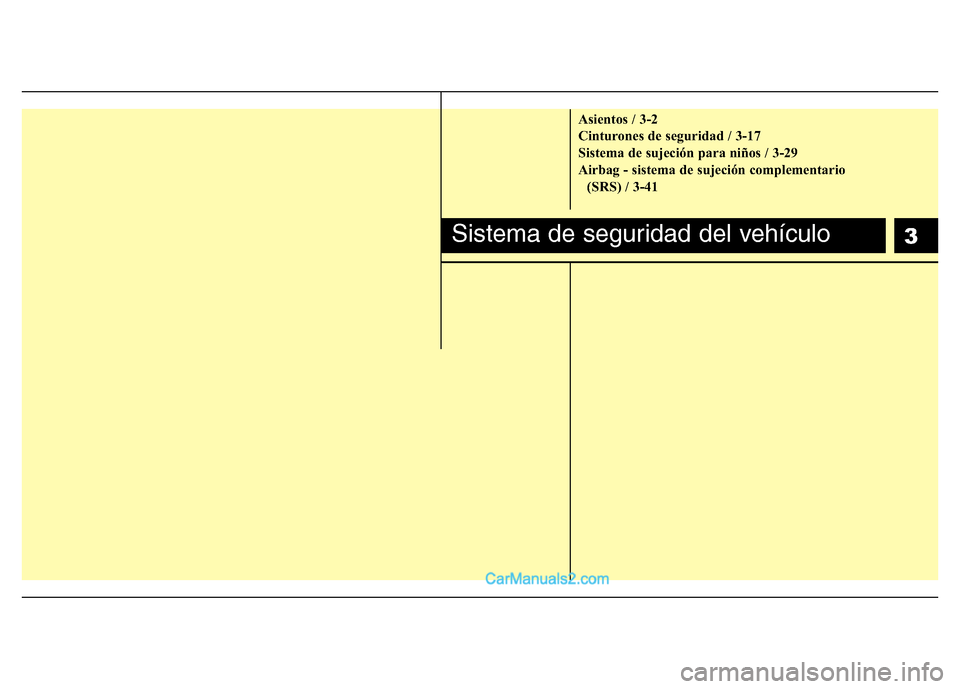

3
Asientos / 3-2
Cinturones de seguridad / 3-17
Sistema de sujeción para niños / 3-29
Airbag - sistema de sujeción complementario
(SRS) / 3-41
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2 3

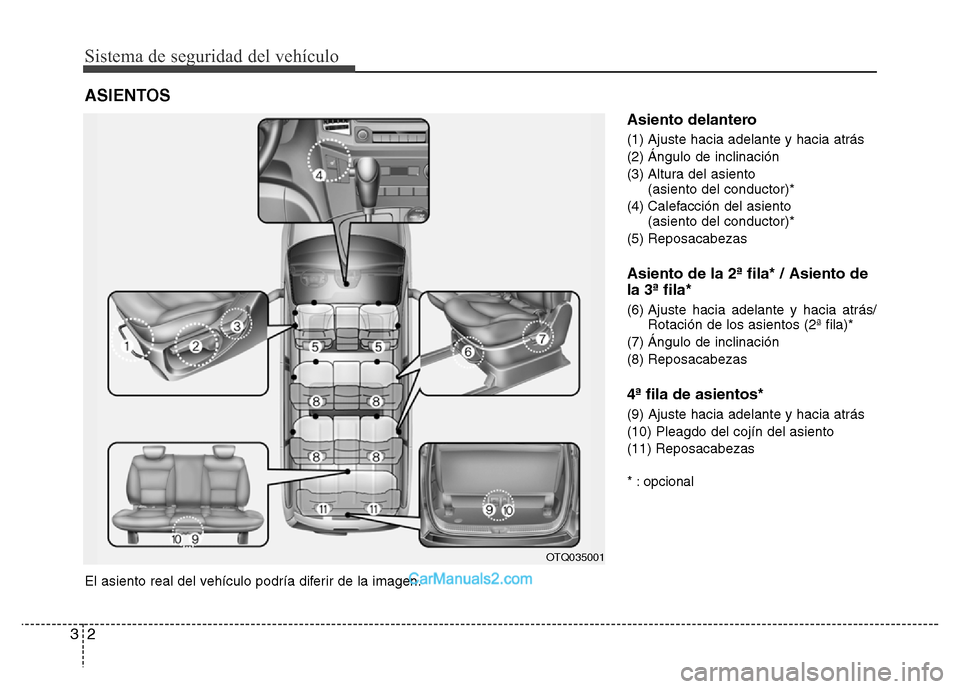

Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)*
(4) Calefacción del asiento
(asiento del conductor)*
(5) Reposacabezas
Asiento de la 2ª fila* / Asiento de
la 3ª fila*
(6) Ajuste hacia adelante y hacia atrás/
Rotación de los asientos (2ª fila)*
(7) Ángulo de inclinación
(8) Reposacabezas
4ª fila de asientos*
(9) Ajuste hacia adelante y hacia atrás
(10) Pleagdo del cojín del asiento
(11) Reposacabezas
* : opcional
ASIENTOS
OTQ035001
El asiento real del vehículo podría diferir de la imagen.
