Hyundai H-1 (Grand Starex) 2016 Manual del propietario (in Spanish)

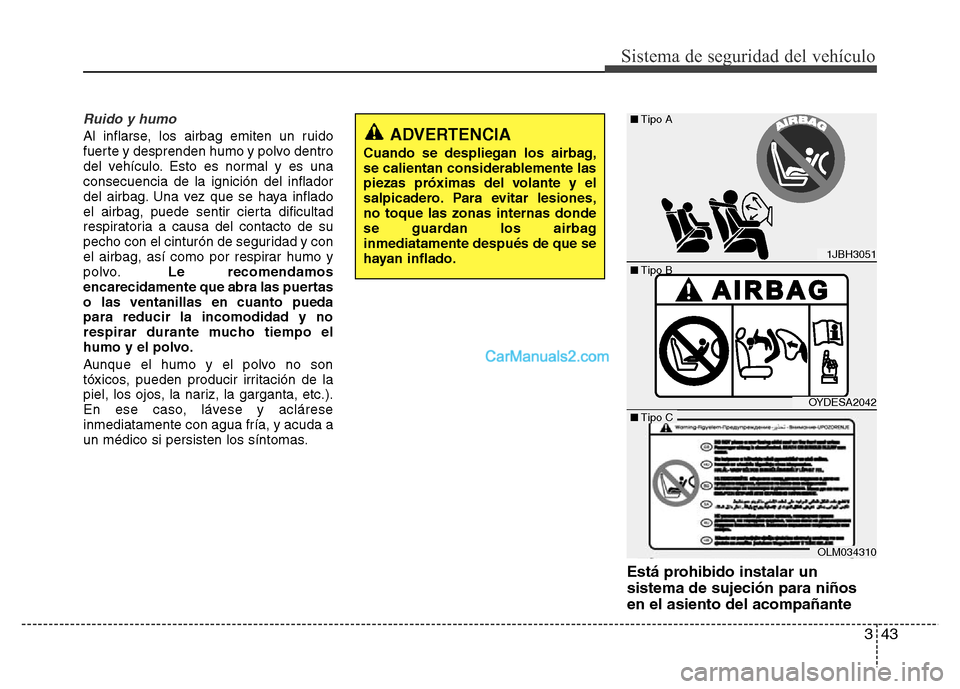

343
Sistema de seguridad del vehículo
Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.
Está prohibido instalar un
sistema de sujeción para niños
en el asiento del acompañante
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero. Para evitar lesiones,
no toque las zonas internas donde
se guardan los airbag
inmediatamente después de que se
hayan inflado.
1JBH3051
OYDESA2042
OLM034310
■Tipo B ■Tipo A
■Tipo C

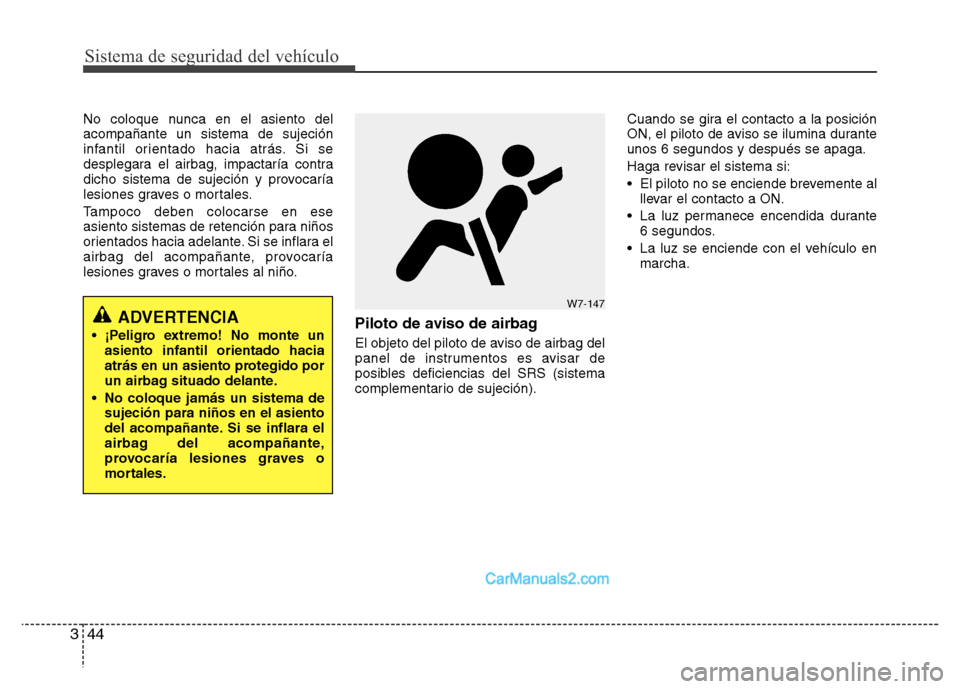

Sistema de seguridad del vehículo
44 3
No coloque nunca en el asiento del
acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:
• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
ADVERTENCIA
• ¡Peligro extremo! No monte un
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
W7-147

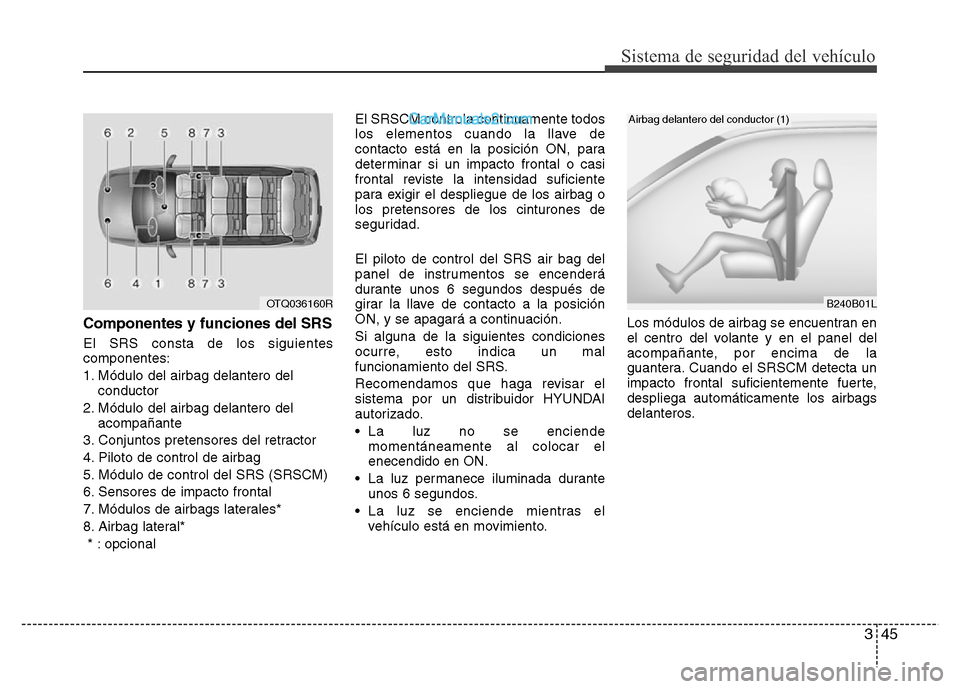

345
Sistema de seguridad del vehículo
Componentes y funciones del SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante
3. Conjuntos pretensores del retractor
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal
7. Módulos de airbags laterales*
8. Airbag lateral*
* : opcionalEl SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS.
Recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada durante
unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,
despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ036160R

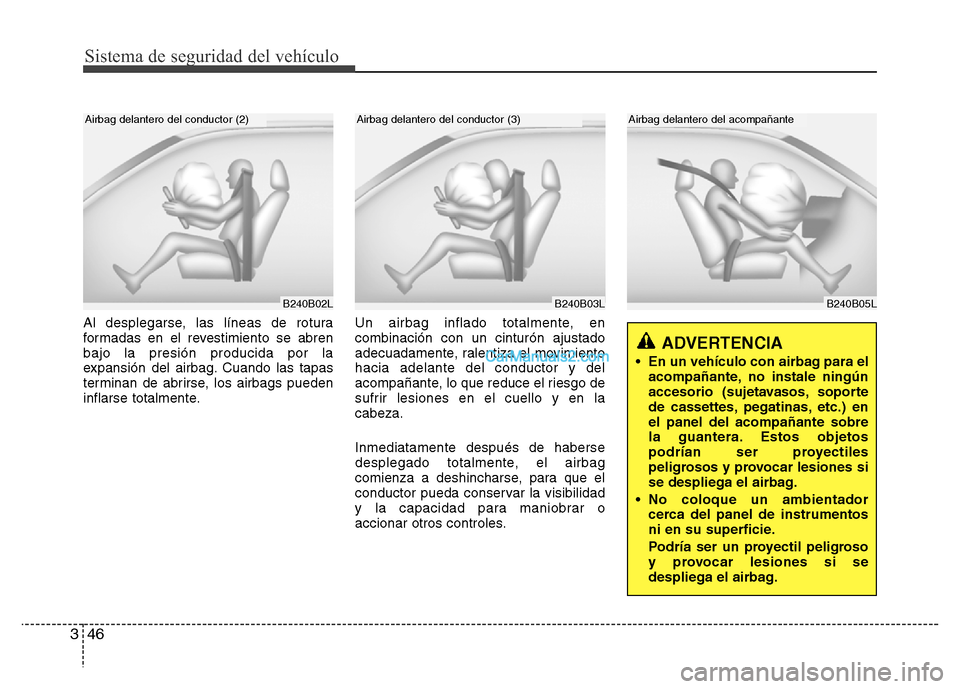

Sistema de seguridad del vehículo
46 3
B240B05L
Airbag delantero del acompañante
Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
• En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
• No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.

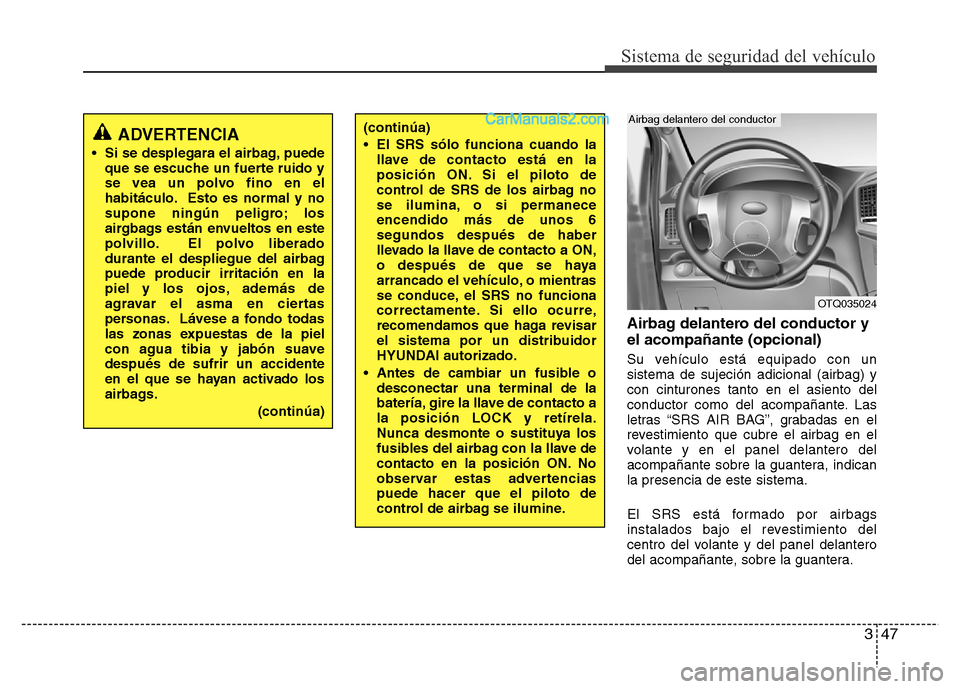

347
Sistema de seguridad del vehículo
Airbag delantero del conductor y
el acompañante (opcional)
Su vehículo está equipado con un
sistema de sujeción adicional (airbag) y
con cinturones tanto en el asiento del
conductor como del acompañante. Las
letras “SRS AIR BAG”, grabadas en el
revestimiento que cubre el airbag en el
volante y en el panel delantero del
acompañante sobre la guantera, indican
la presencia de este sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
• Si se desplegara el airbag, puede
que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suave
después de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)
(continúa)
• El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permanece
encendido más de unos 6
segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. Si ello ocurre,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
• Antes de cambiar un fusible o
desconectar una terminal de la
batería, gire la llave de contacto a
la posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertencias
puede hacer que el piloto de
control de airbag se ilumine.
OTQ035024
Airbag delantero del conductor

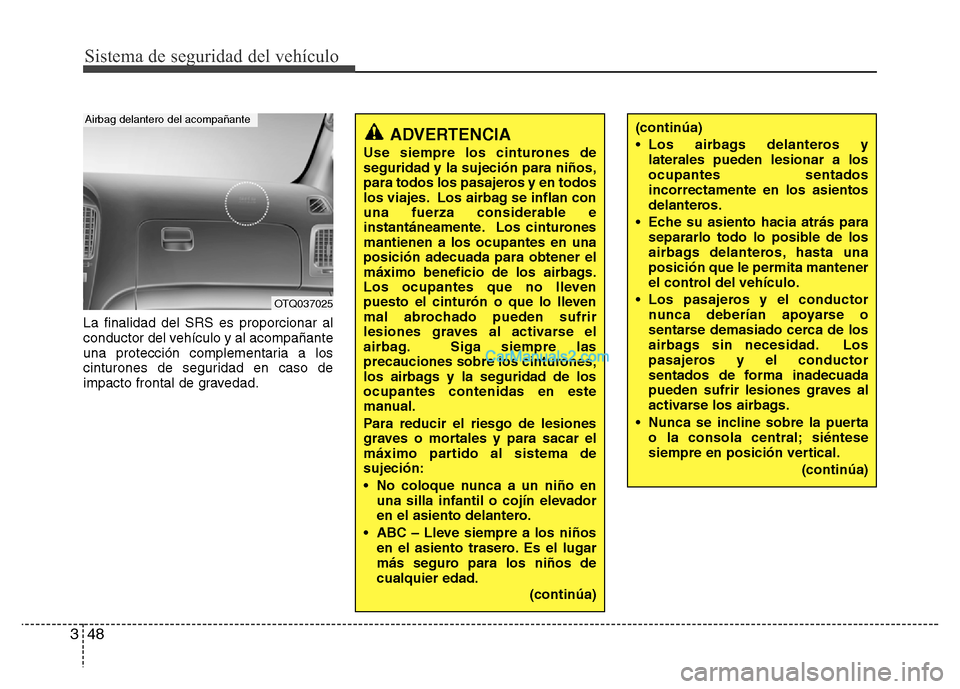

Sistema de seguridad del vehículo
48 3
La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
• Los airbags delanteros y
laterales pueden lesionar a los
ocupantes sentados
incorrectamente en los asientos
delanteros.
• Eche su asiento hacia atrás para
separarlo todo lo posible de los
airbags delanteros, hasta una
posición que le permita mantener
el control del vehículo.
• Los pasajeros y el conductor
nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
• Nunca se incline sobre la puerta
o la consola central; siéntese
siempre en posición vertical.
(continúa)ADVERTENCIA
Use siempre los cinturones de
seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturones
mantienen a los ocupantes en una
posición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de los
ocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema de
sujeción:
• No coloque nunca a un niño en
una silla infantil o cojín elevador
en el asiento delantero.
• ABC – Lleve siempre a los niños
en el asiento trasero. Es el lugar
más seguro para los niños de
cualquier edad.
(continúa)
OTQ037025
Airbag delantero del acompañante

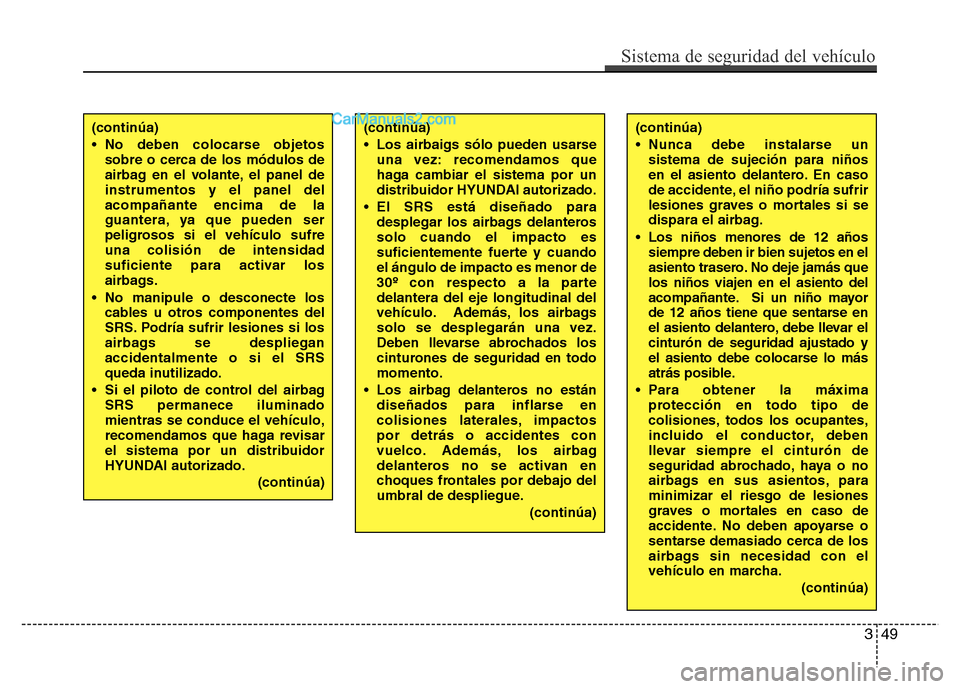

349
Sistema de seguridad del vehículo
(continúa)
• No deben colocarse objetos
sobre o cerca de los módulos de
airbag en el volante, el panel de
instrumentos y el panel del
acompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufre
una colisión de intensidad
suficiente para activar los
airbags.
• No manipule o desconecte los
cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
• Si el piloto de control del airbag
SRS permanece iluminado
mientras se conduce el vehículo,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
(continúa)(continúa)
• Los airbaigs sólo pueden usarse
una vez: recomendamos que
haga cambiar el sistema por un
distribuidor HYUNDAI autorizado.
• El SRS está diseñado para
desplegar los airbags delanteros
solo cuando el impacto es
suficientemente fuerte y cuando
el ángulo de impacto es menor de
30º con respecto a la parte
delantera del eje longitudinal del
vehículo. Además, los airbags
solo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todo
momento.
• Los airbag delanteros no están
diseñados para inflarse en
colisiones laterales, impactos
por detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)(continúa)
• Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
• Los niños menores de 12 años
siempre deben ir bien sujetos en el
asiento trasero. No deje jamás que
los niños viajen en el asiento del
acompañante. Si un niño mayor
de 12 años tiene que sentarse en
el asiento delantero, debe llevar el
cinturón de seguridad ajustado y
el asiento debe colocarse lo más
atrás posible.
• Para obtener la máxima
protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, para
minimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)

Sistema de seguridad del vehículo
50 3

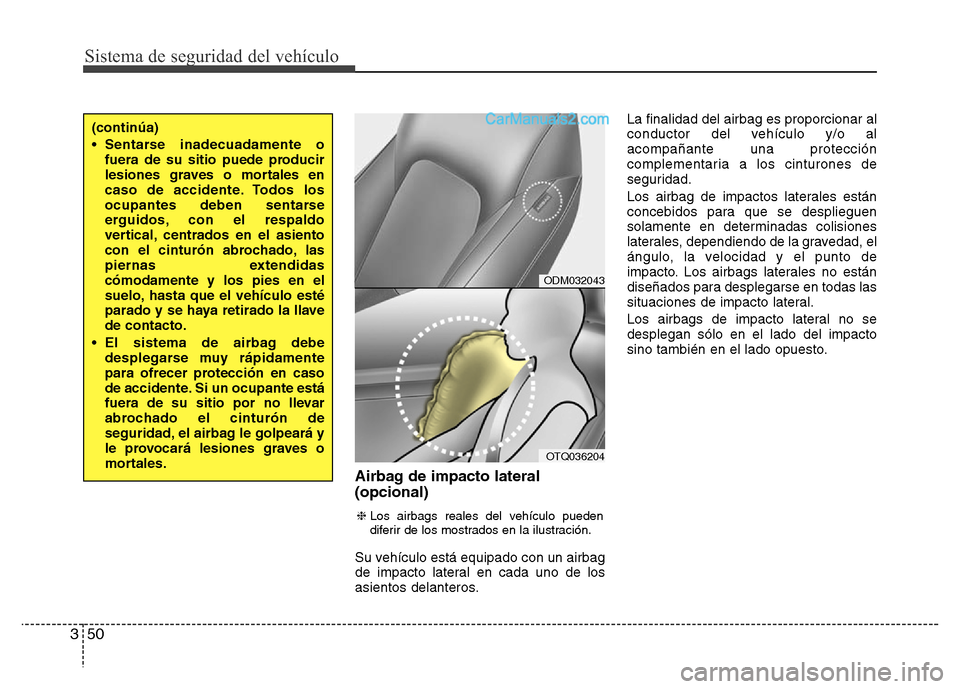

Airbag de impacto lateral
(opcional)
Su vehículo está equipado con un airbag
de impacto lateral en cada uno de los
asientos delanteros.La finalidad del airbag es proporcionar al
conductor del vehículo y/o al
acompañante una protección
complementaria a los cinturones de
seguridad.
Los airbag de impactos laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad, el
ángulo, la velocidad y el punto de
impacto. Los airbags laterales no están
diseñados para desplegarse en todas las
situaciones de impacto lateral.
Los airbags de impacto lateral no se
desplegan sólo en el lado del impacto
sino también en el lado opuesto.
(continúa)
• Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llave
de contacto.
• El sistema de airbag debe
desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.
ODM032043
OTQ036204
❈Los airbags reales del vehículo pueden
diferir de los mostrados en la ilustración.

351
Sistema de seguridad del vehículo

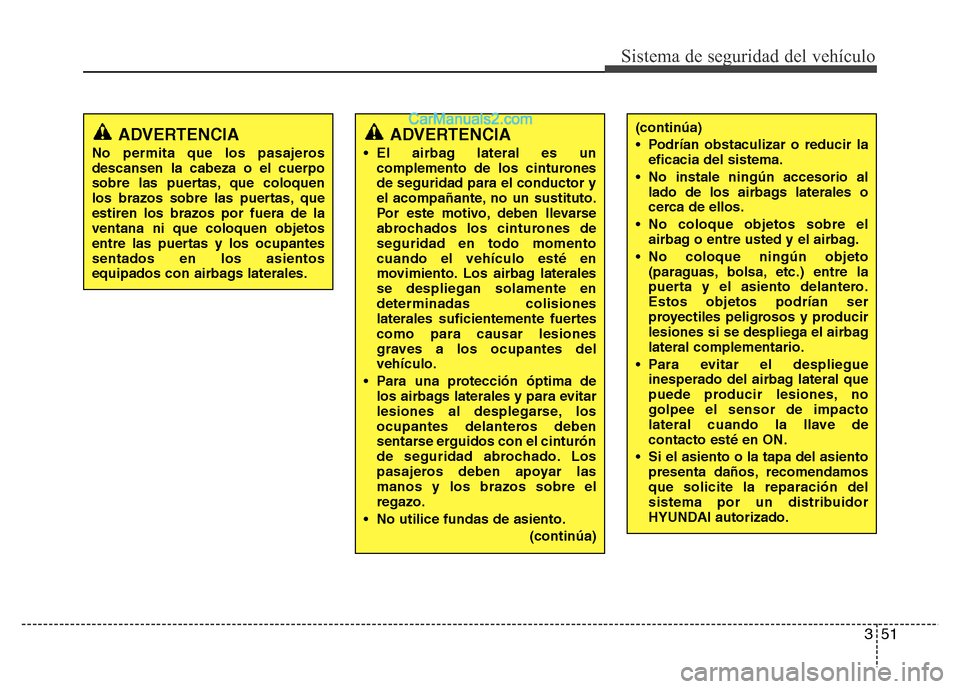

ADVERTENCIA
No permita que los pasajeros
descansen la cabeza o el cuerpo
sobre las puertas, que coloquen
los brazos sobre las puertas, que
estiren los brazos por fuera de la
ventana ni que coloquen objetos
entre las puertas y los ocupantes
sentados en los asientos
equipados con airbags laterales.
(continúa)
• Podrían obstaculizar o reducir la
eficacia del sistema.
• No instale ningún accesorio al
lado de los airbags laterales o
cerca de ellos.
• No coloque objetos sobre el
airbag o entre usted y el airbag.
• No coloque ningún objeto
(paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.
Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbag
lateral complementario.
• Para evitar el despliegue
inesperado del airbag lateral que
puede producir lesiones, no
golpee el sensor de impacto
lateral cuando la llave de
contacto esté en ON.
• Si el asiento o la tapa del asiento
presenta daños, recomendamos
que solicite la reparación del
sistema por un distribuidor
HYUNDAI autorizado.ADVERTENCIA
• El airbag lateral es un
complemento de los cinturones
de seguridad para el conductor y
el acompañante, no un sustituto.
Por este motivo, deben llevarse
abrochados los cinturones de
seguridad en todo momento
cuando el vehículo esté en
movimiento. Los airbag laterales
se despliegan solamente en
determinadas colisiones
laterales suficientemente fuertes
como para causar lesiones
graves a los ocupantes del
vehículo.
• Para una protección óptima de
los airbags laterales y para evitar
lesiones al desplegarse, los
ocupantes delanteros deben
sentarse erguidos con el cinturón
de seguridad abrochado. Los
pasajeros deben apoyar las
manos y los brazos sobre el
regazo.
• No utilice fundas de asiento.
(continúa)

Sistema de seguridad del vehículo
52 3
C040800BTQ

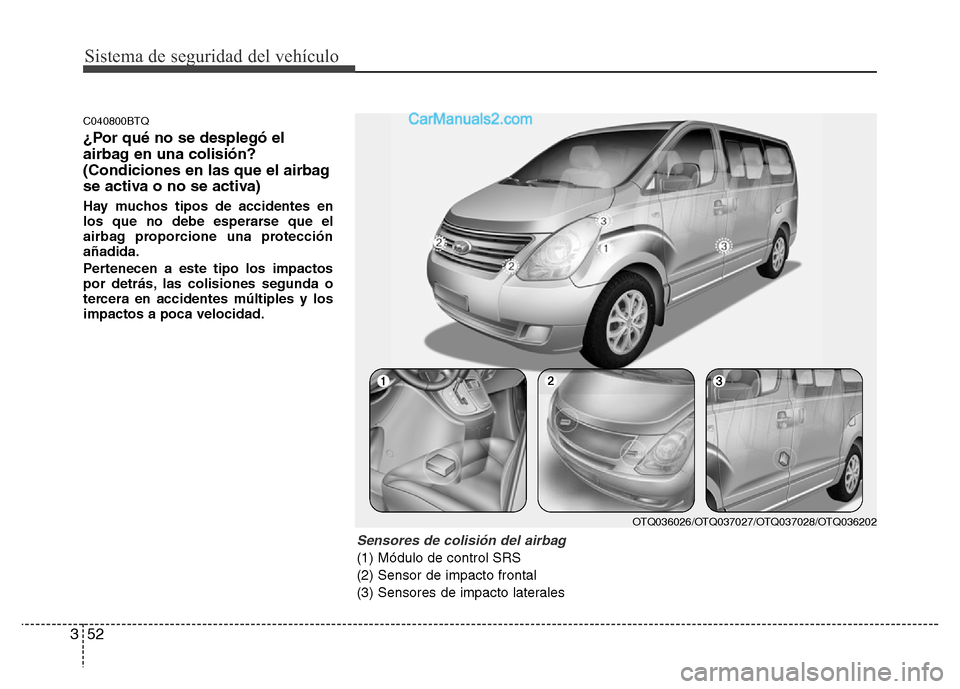

¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protección
añadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad.
Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal
(3) Sensores de impacto laterales
OTQ036026/OTQ037027/OTQ037028/OTQ036202
