Характеристики автомобиля
4 4

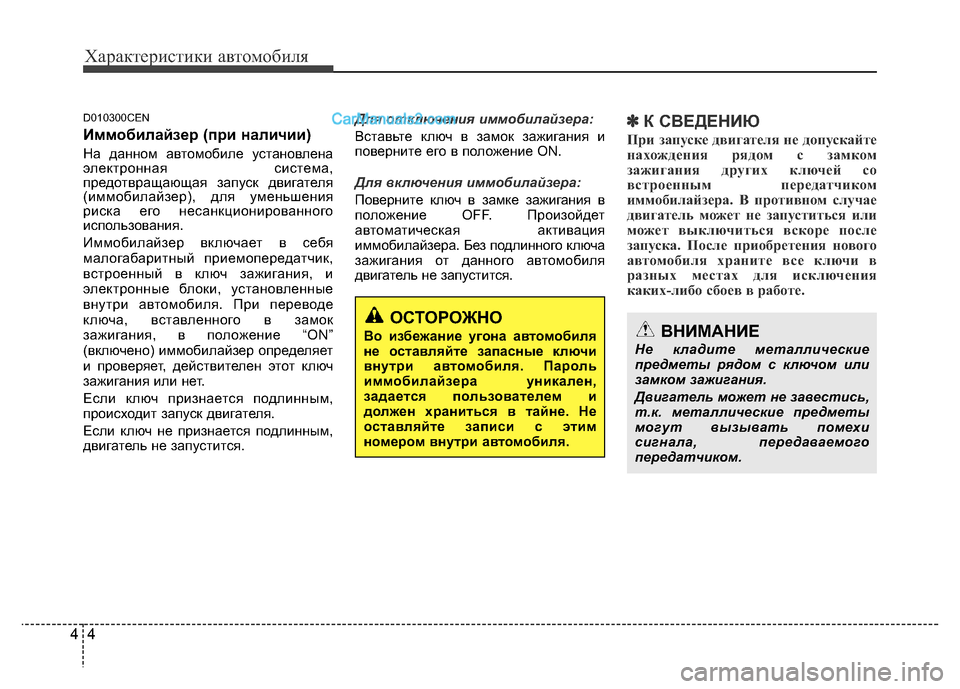

D010300CEN
Иммобилайзер (при наличии)
На данном автомобиле установлена
электронная система,
предотвращающая запуск двигателя
(иммобилайзер), для уменьшения
риска его несанкционированного
использования.
Иммобилайзер включает в себя
малогабаритный приемопередатчик,
встроенный в ключ зажигания, и
электронные блоки, установленные
внутри автомобиля. При переводе
ключа, вставленного в замок
зажигания, в положение “ON”
(включено) иммобилайзер определяет
и проверяет, действителен этот ключ
зажигания или нет.
Если ключ признается подлинным,
происходит запуск двигателя.
Если ключ не признается подлинным,
двигатель не запустится.Для отключения иммобилайзера:
Вставьте ключ в замок зажигания и
поверните его в положение ON.
Для включения иммобилайзера:
Поверните ключ в замке зажигания в
положение OFF. Произойдет
автоматическая активация
иммобилайзера. Без подлинного ключа
зажигания от данного автомобиля
двигатель не запустится.
✽К СВЕДЕНИЮ
При запуске двигателя не допускайте
нахождения рядом с замком
зажигания других ключей со
встроенным передатчиком
иммобилайзера. В противном случае
двигатель может не запуститься или
может выключиться вскоре после
запуска. После приобретения нового
автомобиля храните все ключи в
разных местах для исключения
каких-либо сбоев в работе.
ОСТОРОЖНО
Во избежание угона автомобиля
не оставляйте запасные ключи
внутри автомобиля. Пароль
иммобилайзера уникален,
задается пользователем и
должен храниться в тайне. Не
оставляйте записи с этим
номером внутри автомобиля.ВНИМАНИЕ
Не кладите металлические
предметы рядом с ключом или
замком зажигания.
Двигатель может не завестись,
т.к. металлические предметы
могут вызывать помехи
сигнала, передаваемого
передатчиком.

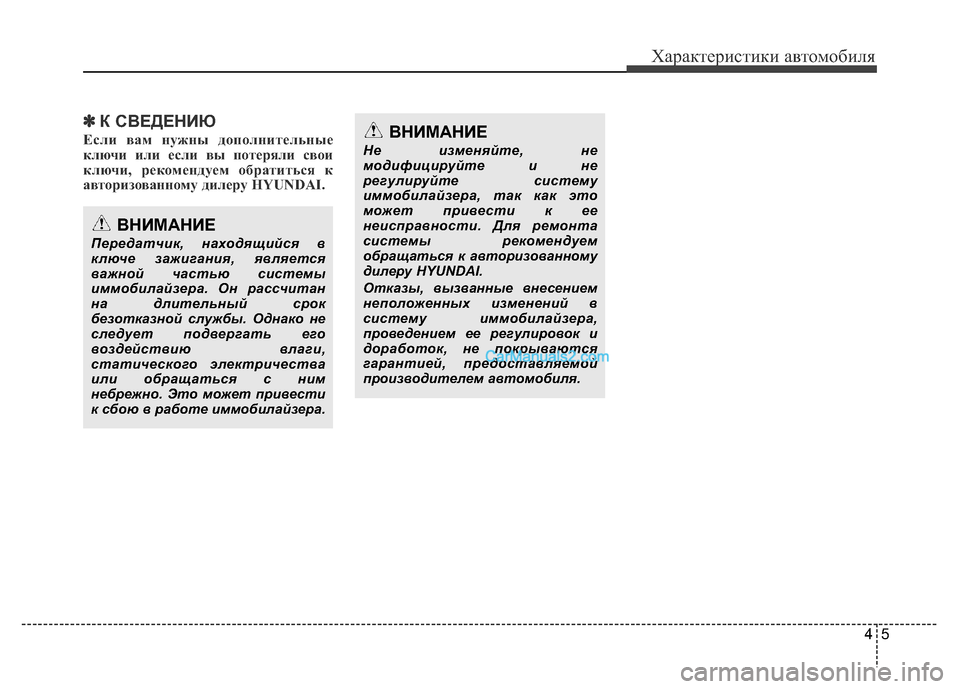

45
Характеристики автомобиля
✽К СВЕДЕНИЮ
Если вам нужны дополнительные
ключи или если вы потеряли свои
ключи, рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ВНИМАНИЕ
Передатчик, находящийся в
ключе зажигания, является
важной частью системы
иммобилайзера. Он рассчитан
на длительный срок
безотказной службы. Однако не
следует подвергать его
воздействию влаги,
статического электричества
или обращаться с ним
небрежно. Это может привести
к сбою в работе иммобилайзера.
ВНИМАНИЕ
Не изменяйте, не
модифицируйте и не
регулируйте систему
иммобилайзера, так как это
может привести к ее
неисправности. Для ремонта
системы рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
Отказы, вызванные внесением
неположенных изменений в
систему иммобилайзера,
проведением ее регулировок и
доработок, не покрываются
гарантией, предоставляемой
производителем автомобиля.

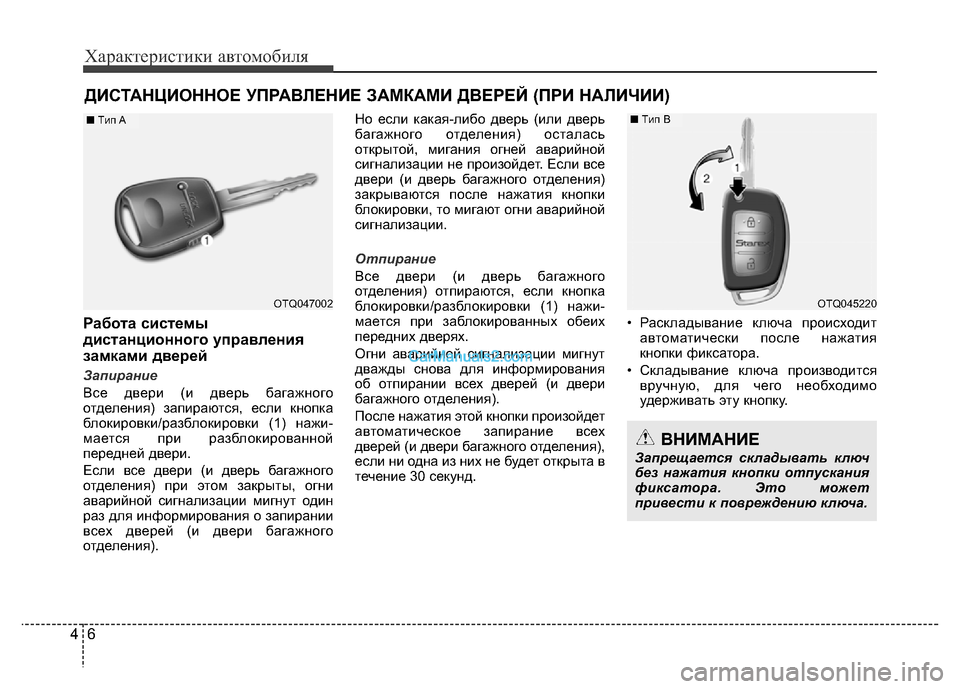

Характеристики автомобиля
6 4
Работа системы
дистанционного управления
замками дверей
Запирание
Все двери (и дверь багажного
отделения) запираются, если кнопка
блокировки/разблокировки (1) нажи-
мается при разблокированной
передней двери.
Если все двери (и дверь багажного
отделения) при этом закрыты, огни
аварийной сигнализации мигнут один
раз для информирования о запирании
всех дверей (и двери багажного
отделения).Но если какая-либо дверь (или дверь
багажного отделения) осталась
открытой, мигания огней аварийной
сигнализации не произойдет. Если все
двери (и дверь багажного отделения)
закрываются после нажатия кнопки
блокировки, то мигают огни аварийной
сигнализации.
Отпирание
Все двери (и дверь багажного
отделения) отпираются, если кнопка
блокировки/разблокировки (1) нажи-
мается при заблокированных обеих
передних дверях.
Огни аварийной сигнализации мигнут
дважды снова для информирования
об отпирании всех дверей (и двери
багажного отделения).
После нажатия этой кнопки произойдет
автоматическое запирание всех
дверей (и двери багажного отделения),
если ни одна из них не будет открыта в
течение 30 секунд.• Раскладывание ключа происходит
автоматически после нажатия
кнопки фиксатора.
• Складывание ключа производится
вручную, для чего необходимо
удерживать эту кнопку.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ (ПРИ НАЛИЧИИ)
OTQ047002
■ Tип A
OTQ045220
■ Tип B
ВНИМАНИЕ
Запрещается складывать ключ
без нажатия кнопки отпускания
фиксатора. Это может
привести к повреждению ключа.

47
Характеристики автомобиля

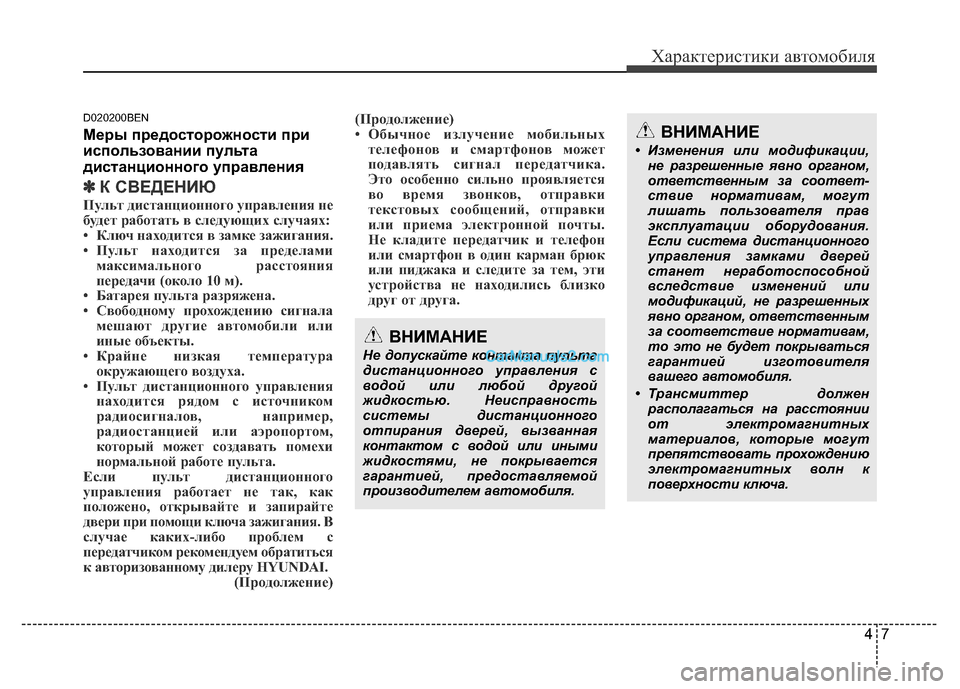

D020200BEN
Меры предосторожности при
использовании пульта
дистанционного управления
✽■ ➁▼4➀407
Пульт дистанционного управления не
будет работать в следующих случаях:
• Ключ находится в замке зажигания.
• Пульт находится за пределами
максимального расстояния
передачи (около 10 м).
• Батарея пульта разряжена.
• Свободному прохождению сигнала
мешают другие автомобили или
иные объекты.
• Крайне низкая температура
окружающего воздуха.
• Пульт дистанционного управления
находится рядом с источником
радиосигналов, например,
радиостанцией или аэропортом,
который может создавать помехи
нормальной работе пульта.
Если пульт дистанционного
управления работает не так, как
положено, открывайте и запирайте
двери при помощи ключа зажигания. В
случае каких-либо проблем с
передатчиком рекомендуем обратиться
к авторизованному дилеру HYUNDAI.
(Продолжение)(Продолжение)
• Обычное излучение мобильных
телефонов и смартфонов может
подавлять сигнал передатчика.
Это особенно сильно проявляется
во время звонков, отправки
текстовых сообщений, отправки
или приема электронной почты.
Не кладите передатчик и телефон
или смартфон в один карман брюк
или пиджака и следите за тем, эти
устройства не находились близко
друг от друга.
ВНИМАНИЕ
Не допускайте контакта пульта
дистанционного управления с
водой или любой другой
жидкостью. Неисправность
системы дистанционного
отпирания дверей, вызванная
контактом с водой или иными
жидкостями, не покрывается
гарантией, предоставляемой
производителем автомобиля.
ВНИМАНИЕ
• Изменения или модификации,
не разрешенные явно органом,
ответственным за соответ
-ствие нормативам, могут
лишать пользователя прав
эксплуатации оборудования.
Если система дистанционного
управления замками дверей
станет неработоспособной
вследствие изменений или
модификаций, не разрешенных
явно органом, ответственным
за соответствие нормативам,
то это не будет покрываться
гарантией изготовителя
вашего автомобиля.
• Трансмиттер должен
располагаться на расстоянии
от электромагнитных
материалов, которые могут
препятствовать прохождению
электромагнитных волн к
поверхности ключа.

Характеристики автомобиля
8 4

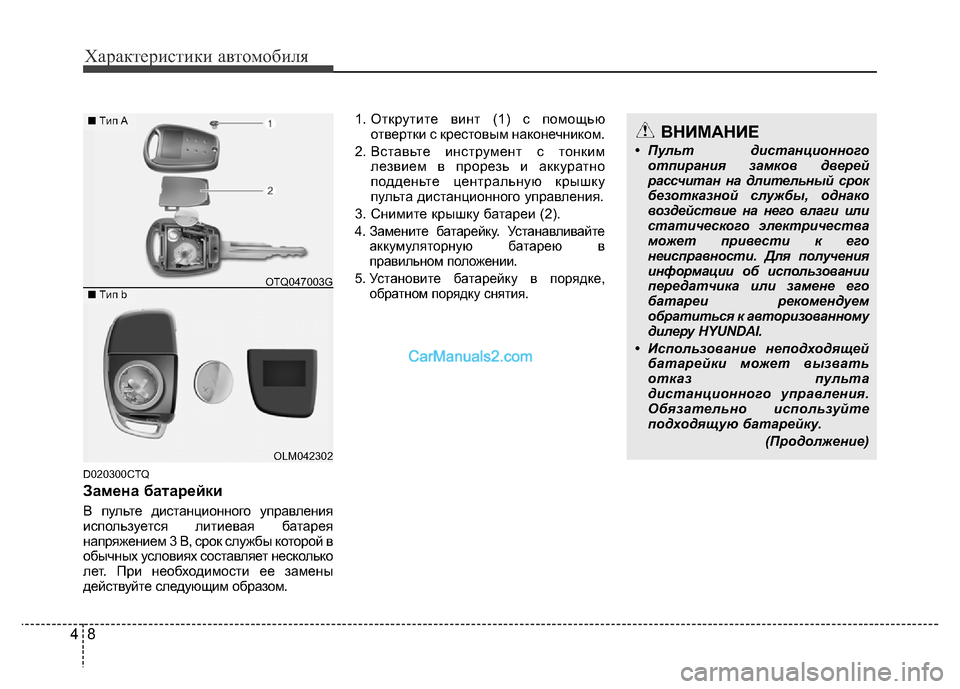

D020300CTQ
Замена батарейки
В пульте дистанционного управления
используется литиевая батарея
напряжением 3 В, срок службы которой в
обычных условиях составляет несколько
лет. При необходимости ее замены
действуйте следующим образом.1. Открутите винт (1) с помощью
отвертки с крестовым наконечником.
2. Вставьте инструмент с тонким
лезвием в прорезь и аккуратно
подденьте центральную крышку
пульта дистанционного управления.
3. Снимите крышку батареи (2).
4. Замените батарейку. Устанавливайте
аккумуляторную батарею в
правильном положении.
5. Установите батарейку в порядке,
обратном порядку снятия.
OLM042302
OTQ047003G
■ Tип A
■ Tип b
ВНИМАНИЕ
• Пульт дистанционного
отпирания замков дверей
рассчитан на длительный срок
безотказной службы, однако
воздействие на него влаги или
статического электричества
может привести к его
неисправности. Для получения
информации об использовании
передатчика или замене его
батареи рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
• Использование неподходящей
батарейки может вызвать
отказ пульта
дистанционного управления.
Обязательно используйте
подходящую батарейку.
(Продолжение)

49
Характеристики автомобиля

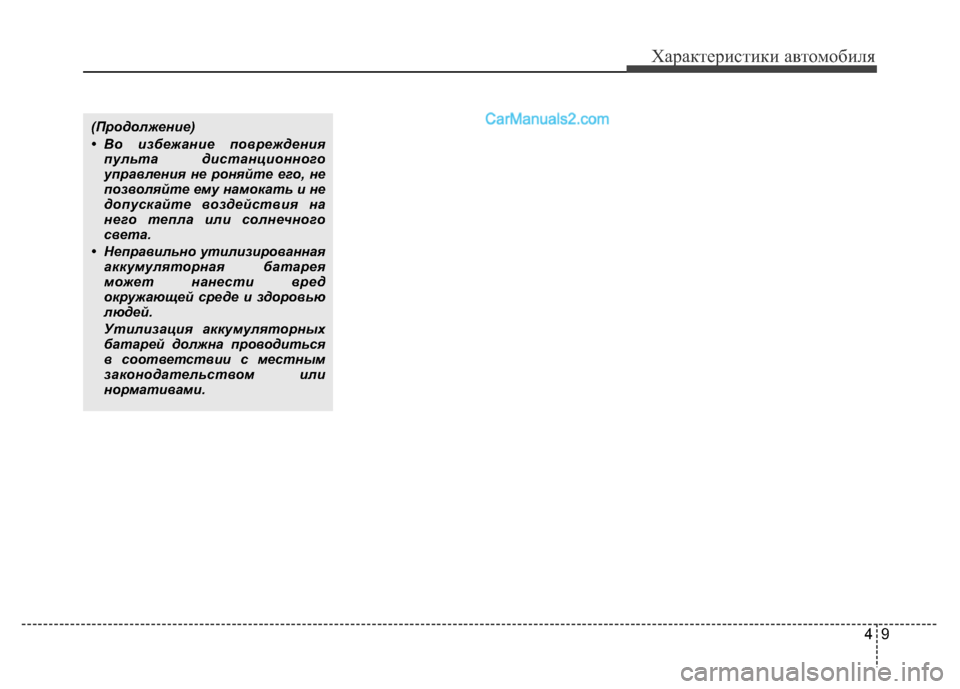

(Продолжение)
• Во избежание повреждения
пульта дистанционного
управления не роняйте его, не
позволяйте ему намокать и не
допускайте воздействия на
него тепла или солнечного
света.
• Неправильно утилизированная
аккумуляторная батарея
может нанести вред
окружающей среде и здоровью
людей.
Утилизация аккумуляторных
батарей должна проводиться
в соответствии с местным
законодательством или
нормативами.

Характеристики автомобиля
10 4

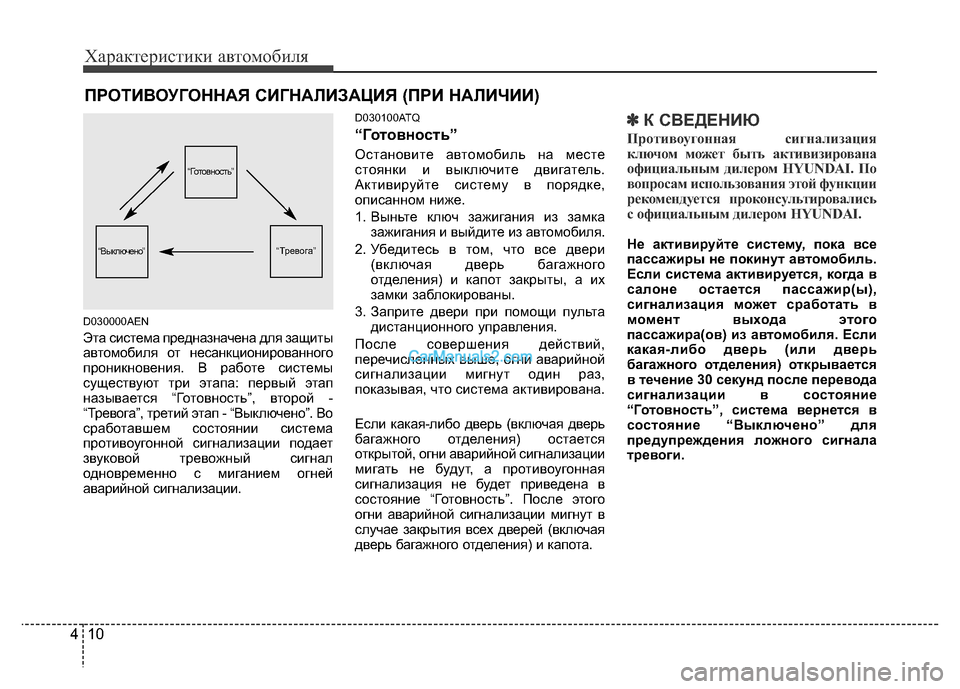

D030000AEN
Эта система предназначена для защиты
автомобиля от несанкционированного
проникновения. В работе системы
существуют три этапа: первый этап
называется “Готовность”, второй -
“Тревога”, третий этап - “Выключено”. Во
сработавшем состоянии система
противоугонной сигнализации подает
звуковой тревожный сигнал
одновременно с миганием огней
аварийной сигнализации.
D030100ATQ
“Готовность”
Остановите автомобиль на месте
стоянки и выключите двигатель.
Активируйте систему в порядке,
описанном ниже.
1. Выньте ключ зажигания из замка
зажигания и выйдите из автомобиля.
2. Убедитесь в том, что все двери
(включая дверь багажного
отделения) и капот закрыты, а их
замки заблокированы.
3. Заприте двери при помощи пульта
дистанционного управления.
После совершения действий,
перечисленных выше, огни аварийной
сигнализации мигнут один раз,
показывая, что система активирована.
Если какая-либо дверь (включая дверь
багажного отделения) остается
открытой, огни аварийной сигнализации
мигать не будут, а противоугонная
сигнализация не будет приведена в
состояние “Готовность”. После этого
огни аварийной сигнализации мигнут в
случае закрытия всех дверей (включая
дверь багажного отделения) и капота.
✽К СВЕДЕНИЮ
Противоугонная сигнализация
ключом может быть активизирована
официальным дилером HYUNDAI. По
вопросам использования этой функции
рекомендуется проконсультировались
с официальным дилером HYUNDAI.
Не активируйте систему, пока все
пассажиры не покинут автомобиль.
Если система активируется, когда в
салоне остается пассажир(ы),
сигнализация может сработать в
момент выхода этого
пассажира(ов) из автомобиля. Если
какая-либо дверь (или дверь
багажного отделения) открывается
в течение 30 секунд после перевода
сигнализации в состояние
“Готовность”, система вернется в
состояние “Выключено” для
предупреждения ложного сигнала
тревоги.
ПРОТИВОУГОННАЯ СИГНАЛИЗАЦИЯ (ПРИ НАЛИЧИИ)
“Готовность”
“Тревога”“Выключено”

411
Характеристики автомобиля

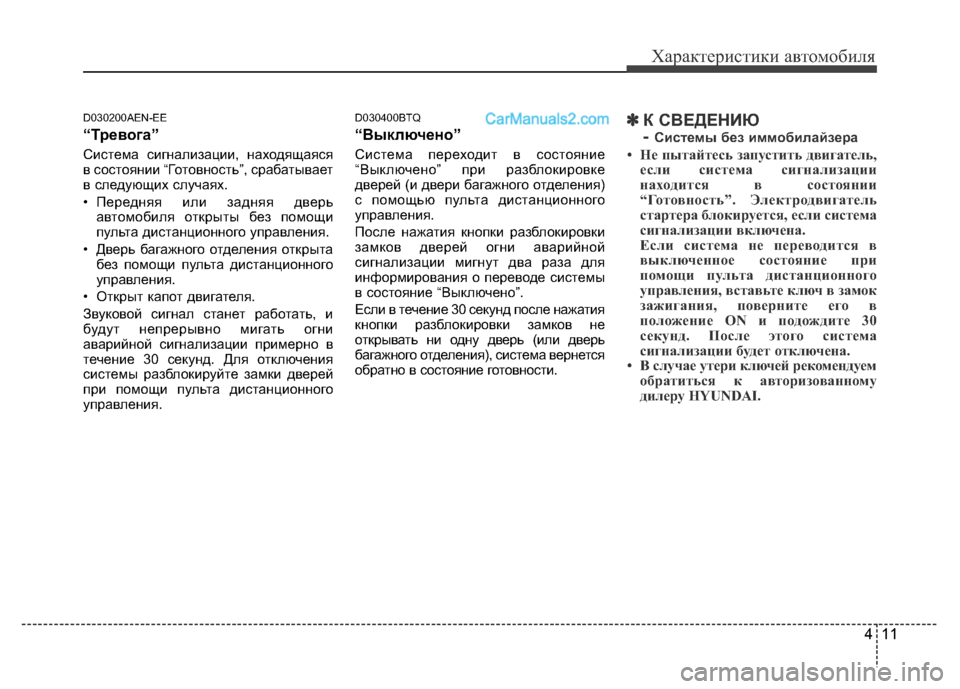

D030200AEN-EE
“Тревога”
Система сигнализации, находящаяся
в состоянии “Готовность”, срабатывает
в следующих случаях.
• Передняя или задняя дверь
автомобиля открыты без помощи
пульта дистанционного управления.
• Дверь багажного отделения открыта
без помощи пульта дистанционного
управления.
• Открыт капот двигателя.
Звуковой сигнал станет работать, и
будут непрерывно мигать огни
аварийной сигнализации примерно в
течение 30 секунд. Для отключения
системы разблокируйте замки дверей
при помощи пульта дистанционного
управления.
D030400BTQ
“Выключено”
Система переходит в состояние
“Выключено” при разблокировке
дверей (и двери багажного отделения)
с помощью пульта дистанционного
управления.
После нажатия кнопки разблокировки
замков дверей огни аварийной
сигнализации мигнут два раза для
информирования о переводе системы
в состояние “Выключено”.
Если в течение 30 секунд после нажатия
кнопки разблокировки замков не
открывать ни одну дверь (или дверь
багажного отделения), система вернется
обратно в состояние готовности.
✽К СВЕДЕНИЮ
-
Системы без иммобилайзера
• Не пытайтесь запустить двигатель,
если система сигнализации
находится в состоянии
“Готовность”. Электродвигатель
стартера блокируется, если система
сигнализации включена.
Если система не переводится в
выключенное состояние при
помощи пульта дистанционного
управления, вставьте ключ в замок
зажигания, поверните его в
положение ON и подождите 30
секунд. После этого система
сигнализации будет отключена.
• В случае утери ключей рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Характеристики автомобиля
12 4

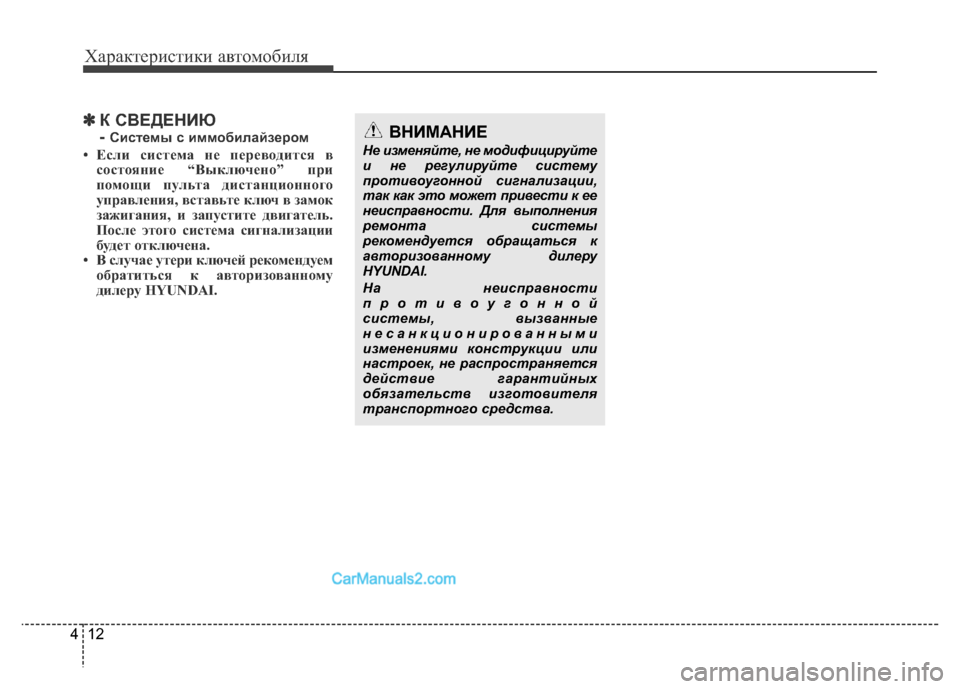

✽К СВЕДЕНИЮ
- Системы с иммобилайзером
• Если система не переводится в
состояние “Выключено” при
помощи пульта дистанционного
управления, вставьте ключ в замок
зажигания, и запустите двигатель.
После этого система сигнализации
будет отключена.
• В случае утери ключей рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
ВНИМАНИЕ
Не изменяйте, не модифицируйте
и не регулируйте систему
противоугонной сигнализации,
так как это может привести к ее
неисправности. Для выполнения
ремонта системы
рекомендуется обращаться к
авторизованному дилеру
HYUNDAI.
На неисправности
противоугонной
системы, вызванные
несанкционированными
изменениями конструкции или
настроек, не распространяется
действие гарантийных
обязательств изготовителя
транспортного средства.

413

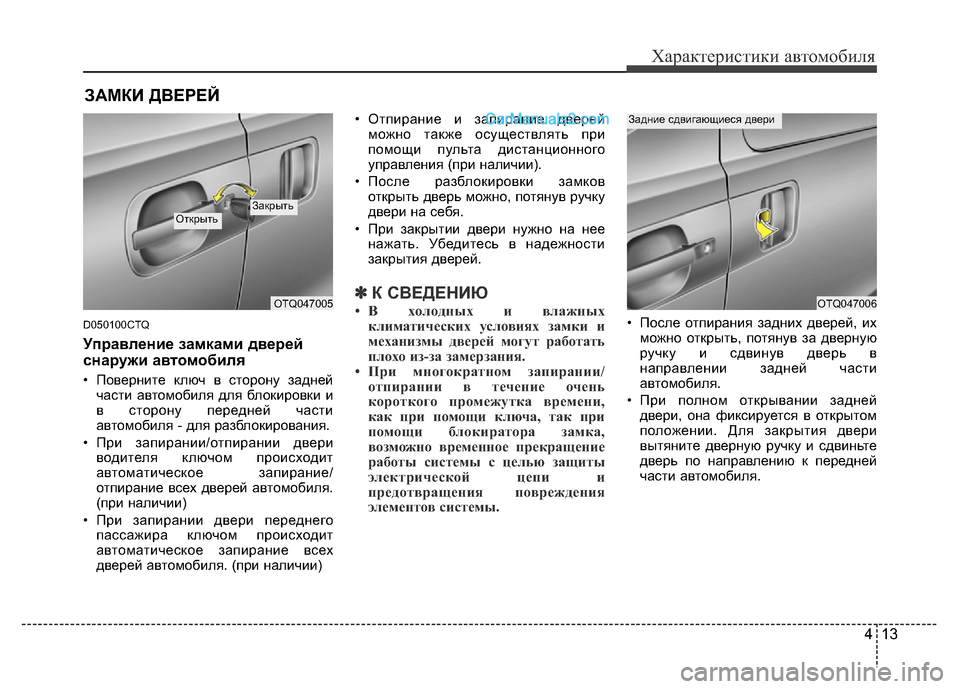

Характеристики автомобиля
D050100CTQ
Управление замками дверей
снаружи автомобиля
• Поверните ключ в сторону задней
части автомобиля для блокировки и
в сторону передней части
автомобиля - для разблокирования.
• При запирании/отпирании двери
водителя ключом происходит
автоматическое запирание/
отпирание всех дверей автомобиля.
(при наличии)
• При запирании двери переднего
пассажира ключом происходит
автоматическое запирание всех
дверей автомобиля. (при наличии)• Отпирание и запирание дверей
можно также осуществлять при
помощи пульта дистанционного
управления (при наличии).
• После разблокировки замков
открыть дверь можно, потянув ручку
двери на себя.
• При закрытии двери нужно на нее
нажать. Убедитесь в надежности
закрытия дверей.
✽К СВЕДЕНИЮ
• В холодных и влажных
климатических условиях замки и
механизмы дверей могут работать
плохо из-за замерзания.
• При многократном запирании/
отпирании в течение очень
короткого промежутка времени,
как при помощи ключа, так при
помощи блокиратора замка,
возможно временное прекращение
работы системы с целью защиты
электрической цепи и
предотвращения повреждения
элементов системы. • После отпирания задних дверей, их
можно открыть, потянув за дверную
ручку и сдвинув дверь в
направлении задней части
автомобиля.
• При полном открывании задней
двери, она фиксируется в открытом
положении. Для закрытия двери
вытяните дверную ручку и сдвиньте
дверь по направлению к передней
части автомобиля.
ЗАМКИ ДВЕРЕЙ
OTQ047005
ОткрытьЗакрыть
OTQ047006
Задние сдвигающиеся двери
