Системы безопасности автомобиля
54 3
Модули передних подушек
безопасности находятся в центре
рулевого колеса и внутри передней
панели напротив пассажирского
сиденья над перчаточным ящиком.
Когда блок SRSM определит наличие
удара большой силы в переднюю
часть автомобиля, он автоматически
подаст команду на раскрытие подушек
безопасности.Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B02L

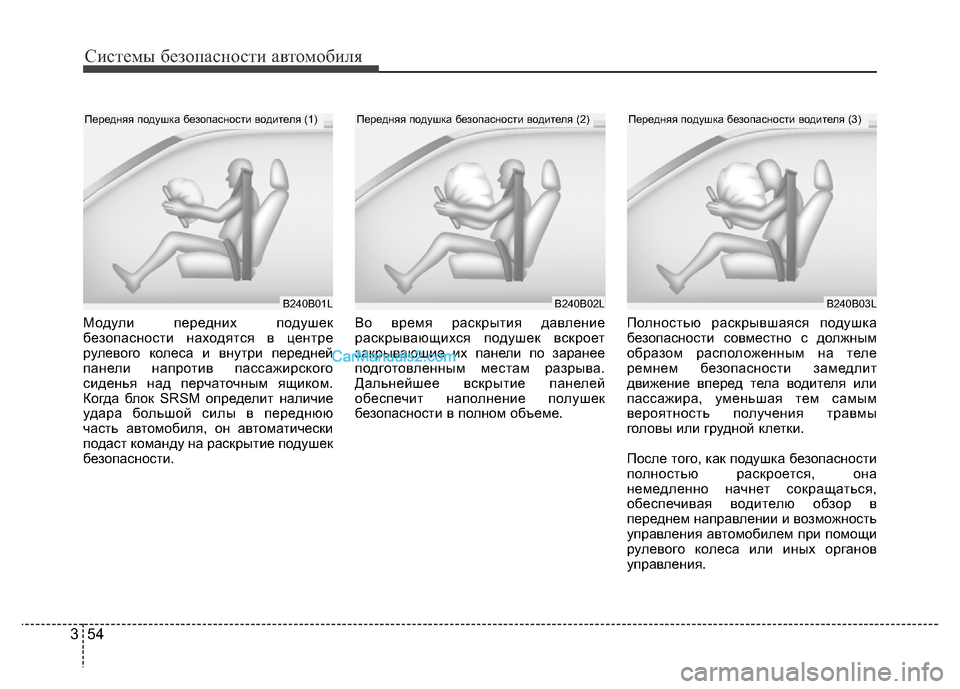

Передняя подушка безопасности водителя (2)
B240B01L
Передняя подушка безопасности водителя (1)
B240B03L
Передняя подушка безопасности водителя (3)

355
Системы безопасности автомобиля

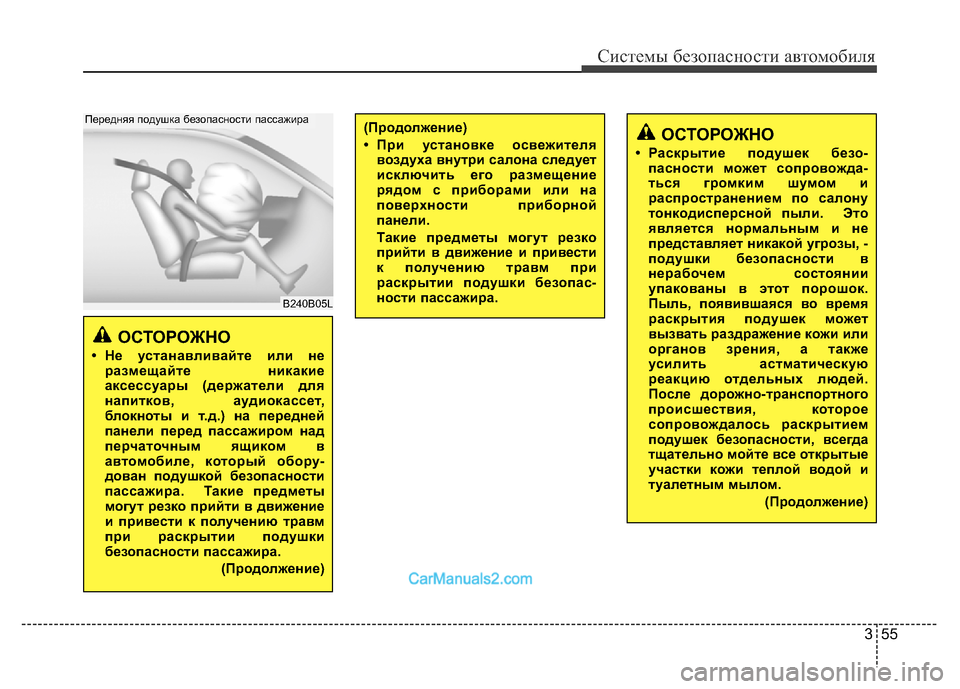

B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не
размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автомобиле, который обору-
дован подушкой безопасности
пассажира. Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.
(Продолжение)
(Продолжение)
• При установке освежителя
воздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас-
ности пассажира.ОСТОРОЖНО
• Раскрытие подушек безо-
пасности может сопровожда-
ться громким шумом и
распространением по салону
тонкодисперсной пыли. Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также
усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
(Продолжение)

Системы безопасности автомобиля
56 3
C040400BTQ
Передние подушки
безопасности водителя и
пассажира (при наличии)
Ваш автомобиль оборудован
Вспомогательной системой
безопасности (Подушками
безопасности), а так же поясным и
плечевым ремнями безопасности, как
для водителя, так и для пассажира. На
ее наличие указывает рельефная
надпись SRS AIR BAG на крышке
подушки безопасности на рулевом
колесе и на элементе передней
панели над перчаточным ящиком со
стороны пассажирского сиденья.
(Продолжение)
• Перед заменой плавкого
предохранителя или
отключением аккумуляторной
батареи повернуть ключ в
замке зажигания в положение
LOCK (Блок.) и вынуть его из
замка зажигания. Никогда не
вынимайте и не заменяйте
плавкий предохранитель
(предохранители), которые
имеют отношение к системе
подушек безопасности при
нахождении ключа зажигания в
положении ON (Вкл.).
Несоблюдение этого
предупреждения приведет к
загоранию лампы AIR BAG,
сигнализирующей о неиспра
-вности системы подушек
безопасности SRS.
(Продолжение)
• Система подушек безопасности
SRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если контрольная лампа
неисправности подушек
безопасности AIR BAG не
загорается или продолжает
гореть примерно через 6
секунд после поворота ключа
зажигания в положение ON
(Вкл.) или запуска двигателя,
или загорается во время
движения автомобиля, это
означает неисправность
системы подушек
безопасности SRS. В этом
случае рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
(Продолжение)

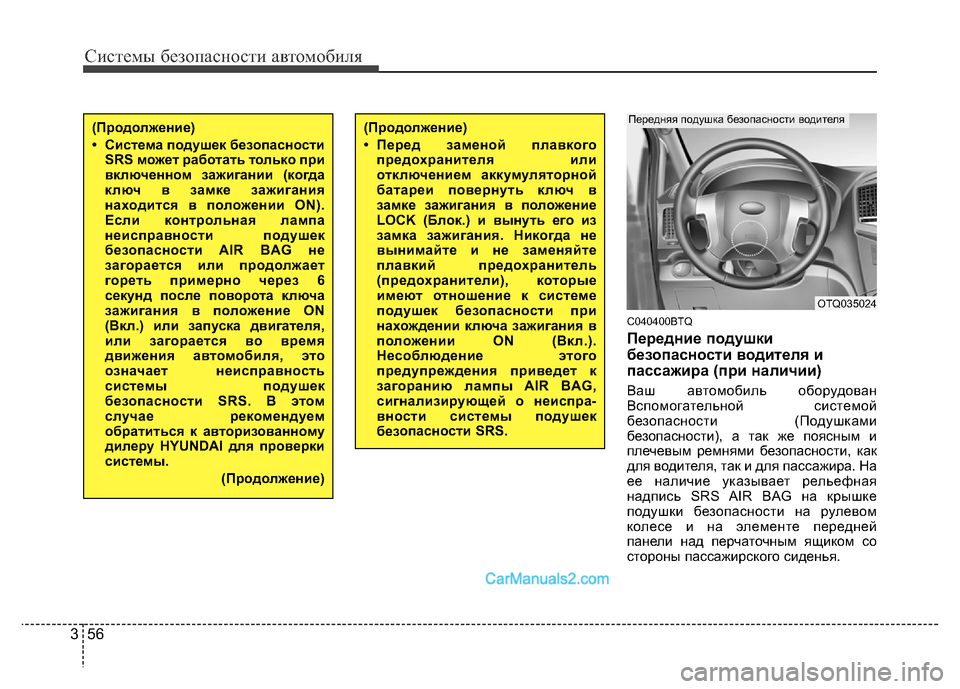

OTQ035024
Передняя подушка безопасности водителя

357
Системы безопасности автомобиля
Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья.
Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.

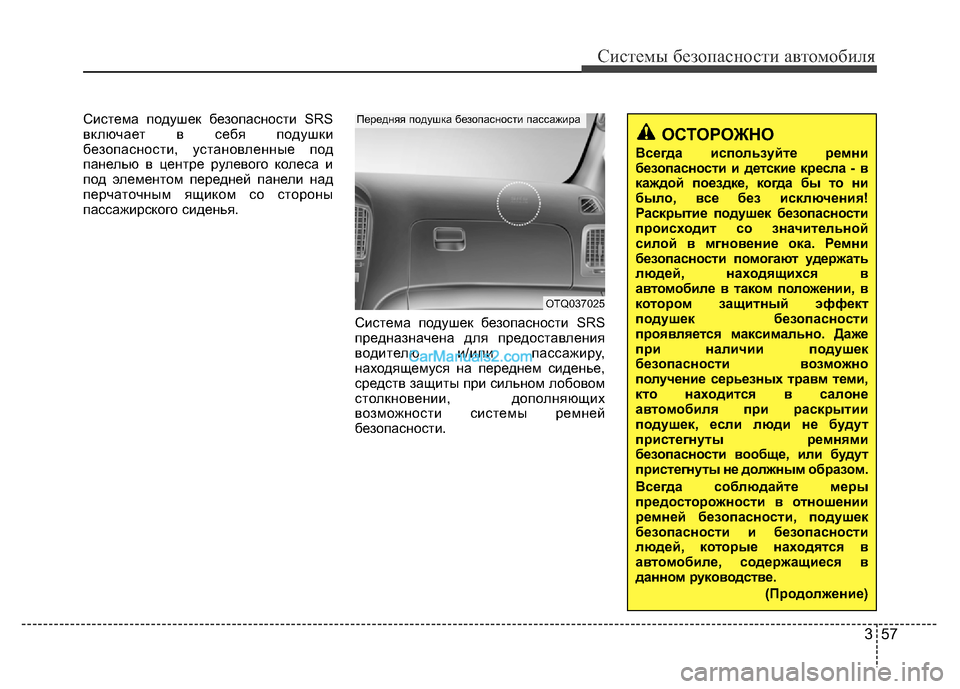

OTQ037025
Передняя подушка безопасности пассажира
ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла - в
каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек безопасности
происходит со значительной
силой в мгновение ока. Ремни
безопасности помогают удержать
людей, находящихся в
автомобиле в таком положении, в
котором защитный эффект
подушек безопасности
проявляется максимально. Даже
при наличии подушек
безопасности возможно
получение серьезных травм теми,
кто находится в салоне
автомобиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным образом.
Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности, подушек
безопасности и безопасности
людей, которые находятся в
автомобиле, содержащиеся в
данном руководстве.
(Продолжение)

Системы безопасности автомобиля
58 3
(Продолжение)
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка на
переднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ
ДЕТЕЙ, находящихся на заднем
сиденье, ремнями безопаснос
-ти. Это самое безопасное место
для детей любого возраста во
время движения автомобиля.
• Передние подушки безопаснос
-ти могут нанести травмы
людям, которые находятся на
передних сиденьях с
нарушением требований.
• Сдвиньте сиденье водителя
назад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автомобилем.
(Продолжение)
(Продолжение)
• Водитель и пассажиры никогда
не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к
двери или к центральной
консоли, - всегда сидите
вертикально.
• Не допускается нахождение
никаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками.
Причина этого в том, что при
столкновении, сила которого
будет достаточна для раскры
-тия подушек безопасности,
любой такой предмет может
нанести травму.
(Продолжение)
(Продолжение)
• Не прикасайтесь к проводке
или к другим элементам
системы подушек безопас
-ности SRS, не разъединяйте их
контакты. Такие действия могут
привести к получению травм в
результате случайного раскры
-тия подушек безопасности SRS
или в результате приведения
этой системы в нерабочее
состояние.
• Если во время езды
продолжает гореть
предупредительный сигнал
подушки безопасности SRS,
рекомендуем проверить
систему подушки безопасности
у авторизованного дилера
HYUNDAI.
• Подушки безопасности можно
использовать только один раз —
рекомендуем заменить систему
у авторизованного дилера
HYUNDAI.
(Продолжение)

359
Системы безопасности автомобиля
(Продолжение)

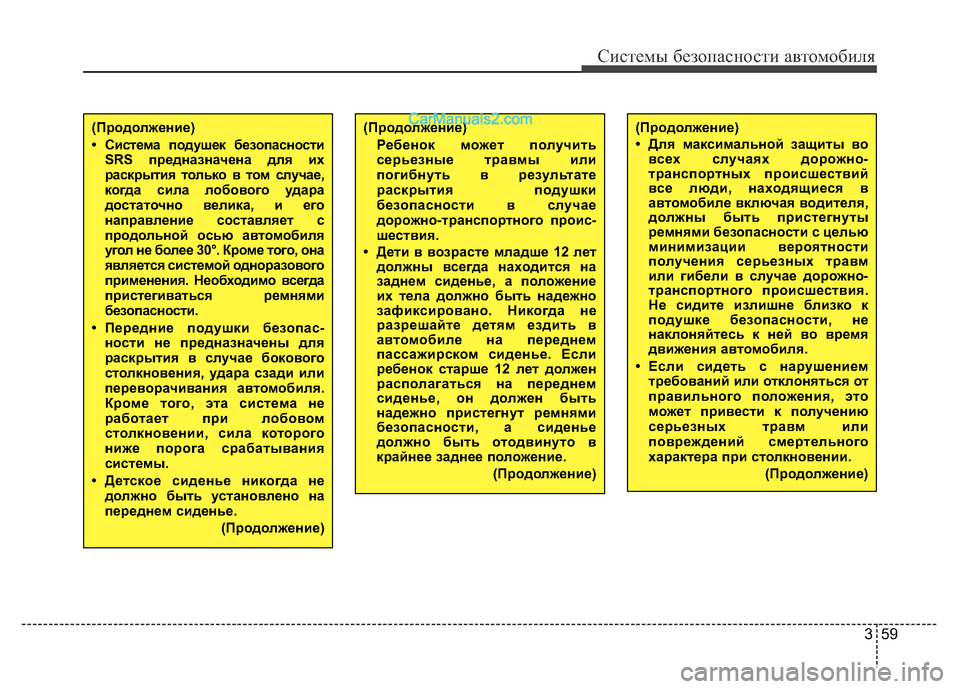

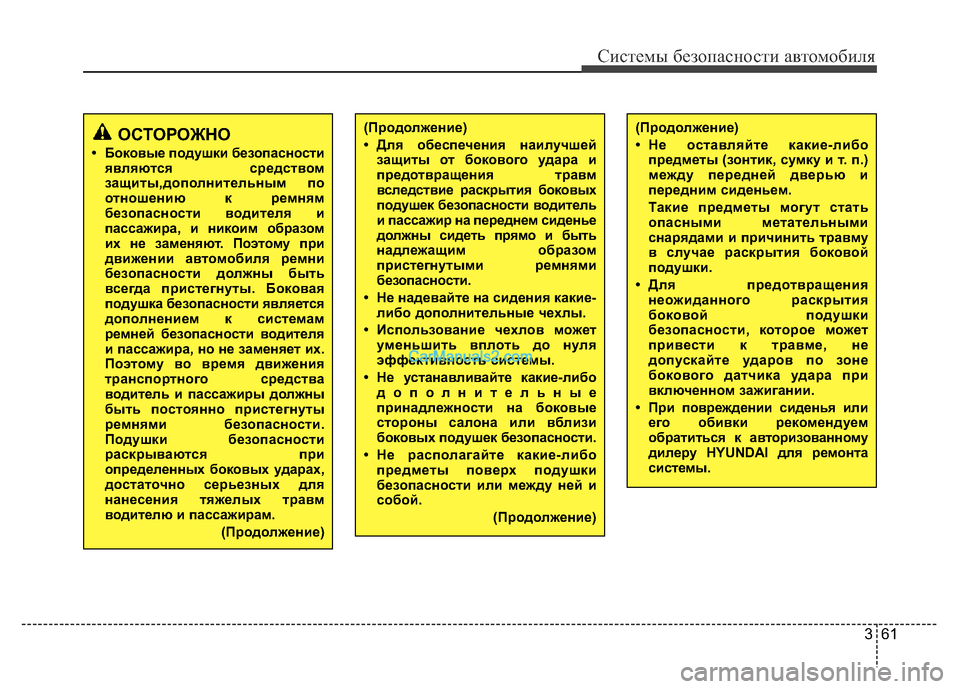

• Система подушек безопасности
SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью автомобиля
угол не более 30°. Кроме того, она
является системой одноразового
применения. Необходимо всегда
пристегиваться ремнями
безопасности.
• Передние подушки безопас-
ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания автомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не
должно быть установлено на
переднем сиденье.
(Продолжение)(Продолжение)
Ребенок может получить
серьезные травмы или
погибнуть в результате
раскрытия подушки
безопасности в случае
дорожно-транспортного проис-
шествия.
• Дети в возрасте младше 12 лет
должны всегда находится на
заднем сиденье, а положение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автомобиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее положение.
(Продолжение)(Продолжение)
• Для максимальной защиты во
всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автомобиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения автомобиля.
• Если сидеть с нарушением
требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
(Продолжение)

Системы безопасности автомобиля
60 3

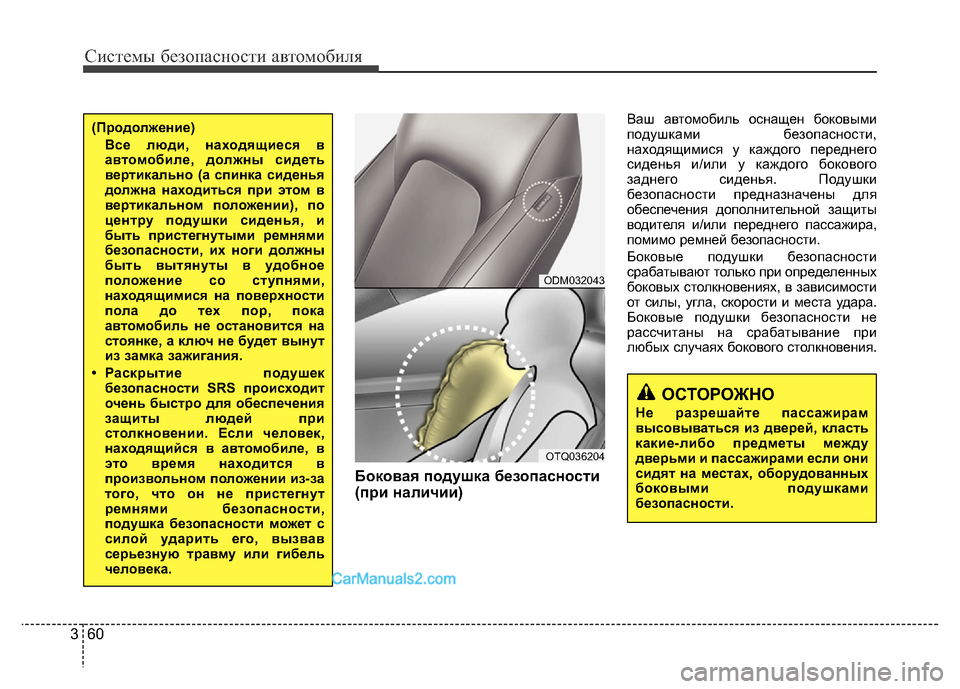

Боковая подушка безопасности
(при наличии)
Ваш автомобиль оснащен боковыми
подушками безопасности,
находящимися у каждого переднего
сиденья и/или у каждого бокового
заднего сиденья. Подушки
безопасности предназначены для
обеспечения дополнительной защиты
водителя и/или переднего пассажира,
помимо ремней безопасности.
Боковые подушки безопасности
срабатывают только при определенных
боковых столкновениях, в зависимости
от силы, угла, скорости и места удара.
Боковые подушки безопасности не
рассчитаны на срабатывание при
любых случаях бокового столкновения.
ODM032043
OTQ036204
(Продолжение)
Все люди, находящиеся в
автомобиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автомобиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
• Раскрытие подушек
безопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в автомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.
ОСТОРОЖНО
Не разрешайте пассажирам
высовываться из дверей, класть
какие-либо предметы между
дверьми и пассажирами если они
сидят на местах, оборудованных
боковыми подушками
безопасности.

361
Системы безопасности автомобиля
(Продолжение)
• Не оставляйте какие-либо
предметы (зонтик, сумку и т. п.)
между передней дверью и
передним сиденьем.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия боковой
подушки.
• Для предотвращения
неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к травме, не
допускайте ударов по зоне
бокового датчика удара при
включенном зажигании.
• При повреждении сиденья или
его обивки рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ремонта
системы.ОСТОРОЖНО
• Боковые подушки безопасности
являются средством
защиты,дополнительным по
отношению к ремням
безопасности водителя и
пассажира, и никоим образом
их не заменяют. Поэтому при
движении автомобиля ремни
безопасности должны быть
всегда пристегнуты. Боковая
подушка безопасности является
дополнением к системам
ремней безопасности водителя
и пассажира, но не заменяет их.
Поэтому во время движения
транспортного средства
водитель и пассажиры должны
быть постоянно пристегнуты
ремнями безопасности.
Подушки безопасности
раскрываются при
определенных боковых ударах,
достаточно серьезных для
нанесения тяжелых травм
водителю и пассажирам.
(Продолжение)
(Продолжение)
• Для обеспечения наилучшей
защиты от бокового удара и
предотвращения травм
вследствие раскрытия боковых
подушек безопасности водитель
и пассажир на переднем сиденье
должны сидеть прямо и быть
надлежащим образом
пристегнутыми ремнями
безопасности.
• Не надевайте на сидения какие-
либо дополнительные чехлы.
• Использование чехлов может
уменьшить вплоть до нуля
эффективность системы.
• Не устанавливайте какие-либо
дополнительные
принадлежности на боковые
стороны салона или вблизи
боковых подушек безопасности.
• Не располагайте какие-либо
предметы поверх подушки
безопасности или между ней и
собой.
(Продолжение)

Системы безопасности автомобиля
62 3
C040800BTQ
Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автомобиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости.

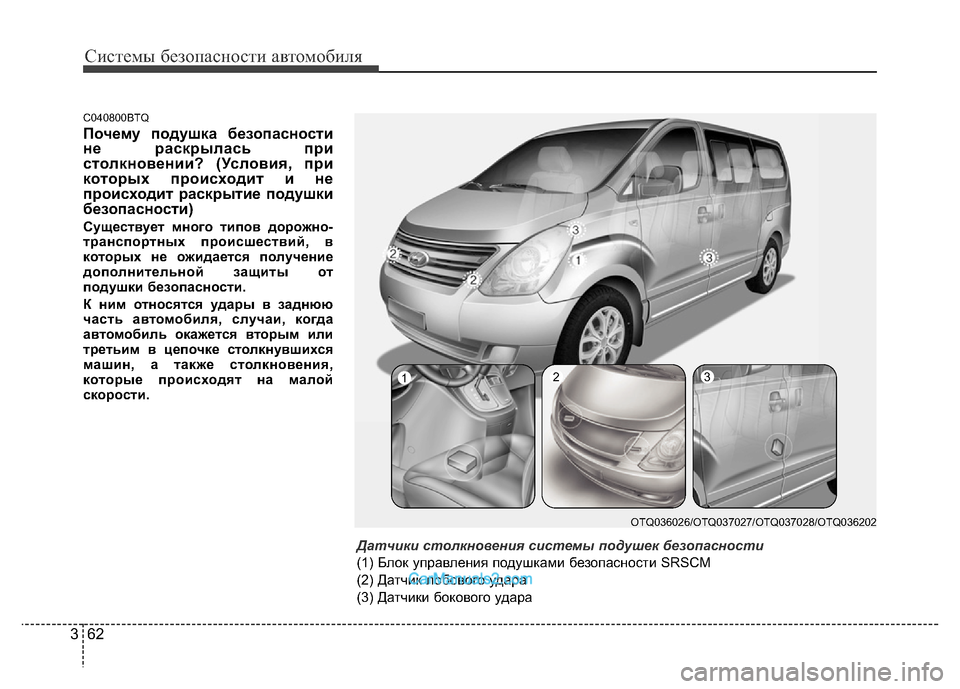

Датчики столкновения системы подушек безопасности
(1) Блок управления подушками безопасности SRSCM
(2) Датчик лобового удара
(3) Датчики бокового удара
OTQ036026/OTQ037027/OTQ037028/OTQ036202
123

363
Системы безопасности автомобиля
C040801ATQ
Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом
столкновении в зависимости от его
интенсивности, скорости или
направления удара, - в общем случае
направление столкновения должно
совпадать с осью автомобиля при
небольшом отклонении вправо и
влево.
ОСТОРОЖНО
• Не допускается наносить удары
по тем местам, где расположены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки
безопасности, что может
привести к получению серьезных
травм или к гибели людей.
• Если любым образом изменить
место или угол установки
датчиков, подушки безопасности
могут раскрыться в тот момент,
когда они не должны этого
делать, или не раскрыться в
нужной ситуации. Все это может
привести к получению серьезных
травм или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
(Продолжение)
(Продолжение)
• Могут возникнуть проблемы,
если углы установки датчиков
изменяются вследствие
деформации переднего бампера
или кузова. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Данный автомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при определенных
столкновениях. Установка на
бампер защитных решеток или
замена бампера деталями,
отличными от оригинальных,
может существенно снизить
защитные характеристики
автомобиля и системы подушек
безопасности при столкновении.
1TQA2084
