Характеристики автомобиля
44 4

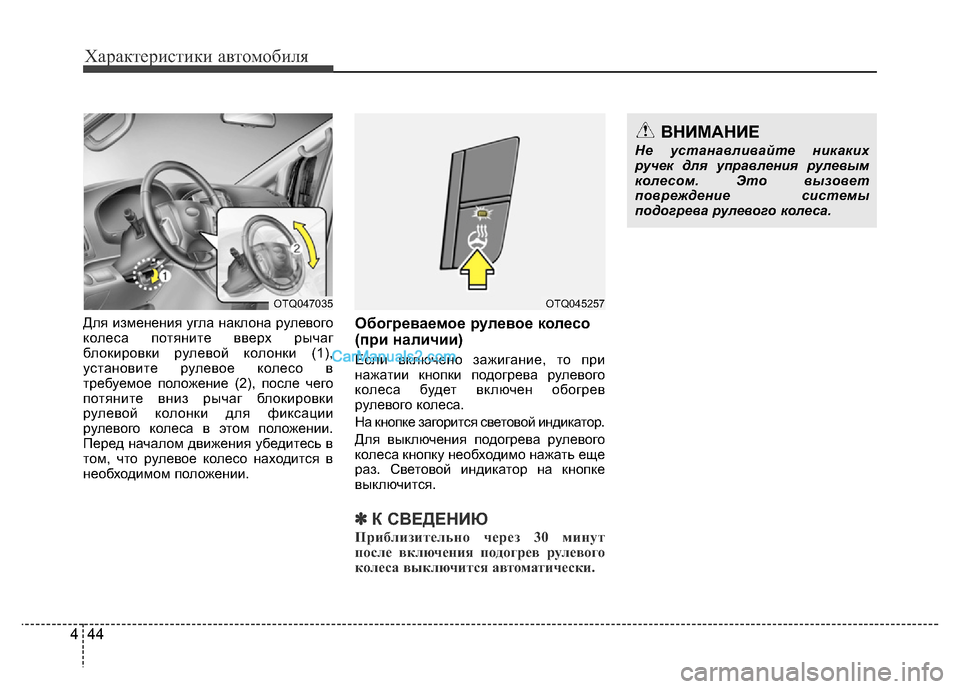

Для изменения угла наклона рулевого
колеса потяните вверх рычаг
блокировки рулевой колонки (1),
установите рулевое колесо в
требуемое положение (2), после чего
потяните вниз рычаг блокировки
рулевой колонки для фиксации
рулевого колеса в этом положении.
Перед началом движения убедитесь в
том, что рулевое колесо находится в
необходимом положении.Обогреваемое рулевое колесо
(при наличии)
Если включено зажигание, то при
нажатии кнопки подогрева рулевого
колеса будет включен обогрев
рулевого колеса.
На кнопке загорится световой индикатор.
Для выключения подогрева рулевого
колеса кнопку необходимо нажать еще
раз. Световой индикатор на кнопке
выключится.
✽К СВЕДЕНИЮ
Приблизительно через 30 минут
после включения подогрев рулевого
колеса выключится автоматически.
OTQ047035OTQ045257
ВНИМАНИЕ
Не устанавливайте никаких
ручек для управления рулевым
колесом. Это вызовет
повреждение системы
подогрева рулевого колеса.

445
Характеристики автомобиля
D130500AUN

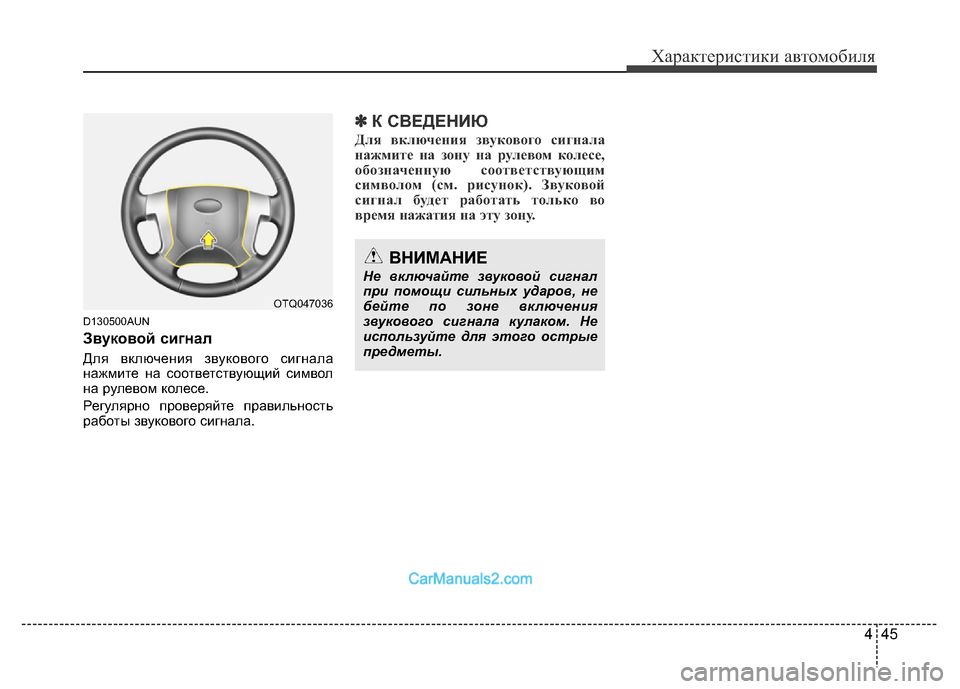

Звуковой сигнал
Для включения звукового сигнала
нажмите на соответствующий символ
на рулевом колесе.
Регулярно проверяйте правильность
работы звукового сигнала.
✽К СВЕДЕНИЮ
Для включения звукового сигнала
нажмите на зону на рулевом колесе,
обозначенную соответствующим
символом (см. рисунок). Звуковой
сигнал будет работать только во
время нажатия на эту зону.
ВНИМАНИЕ
Не включайте звуковой сигнал
при помощи сильных ударов, не
бейте по зоне включения
звукового сигнала кулаком. Не
используйте для этого острые
предметы.
OTQ047036

Характеристики автомобиля
46 4
D140100AUN

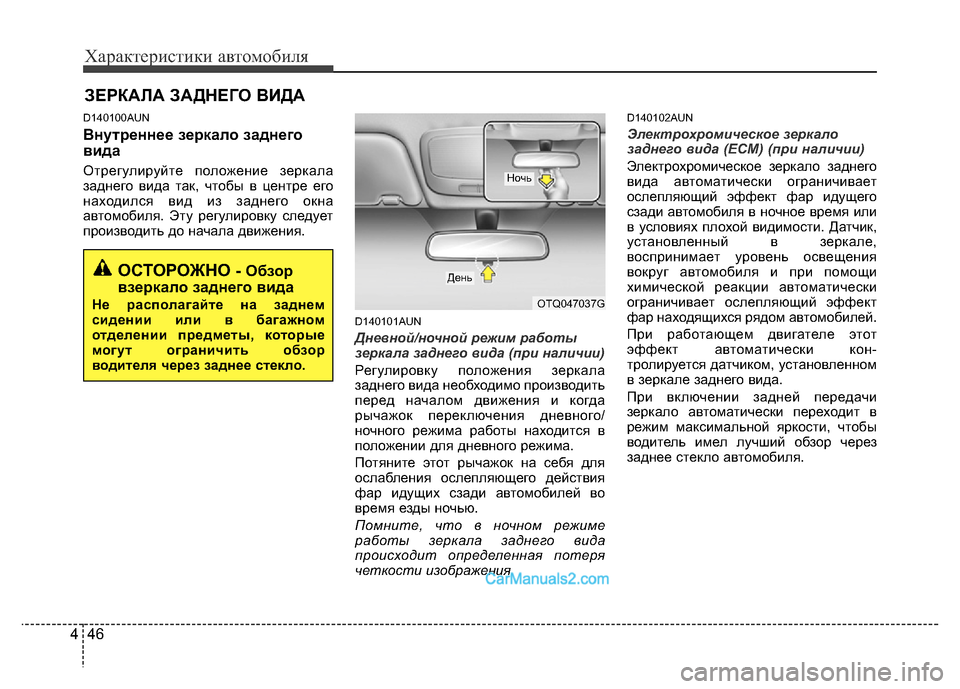

Внутреннее зеркало заднего
вида
Отрегулируйте положение зеркала
заднего вида так, чтобы в центре его
находился вид из заднего окна
автомобиля. Эту регулировку следует
производить до начала движения.
D140101AUN
Дневной/ночной режим работы
зеркала заднего вида (при наличии)
Регулировку положения зеркала
заднего вида необходимо производить
перед началом движения и когда
рычажок переключения дневного/
ночного режима работы находится в
положении для дневного режима.
Потяните этот рычажок на себя для
ослабления ослепляющего действия
фар идущих сзади автомобилей во
время езды ночью.
Помните, что в ночном режиме
работы зеркала заднего вида
происходит определенная потеря
четкости изображения.
D140102AUN
Электрохромическое зеркало
заднего вида (ECM) (при наличии)
Электрохромическое зеркало заднего
вида автоматически ограничивает
ослепляющий эффект фар идущего
сзади автомобиля в ночное время или
в условиях плохой видимости. Датчик,
установленный в зеркале,
воспринимает уровень освещения
вокруг автомобиля и при помощи
химической реакции автоматически
ограничивает ослепляющий эффект
фар находящихся рядом автомобилей.
При работающем двигателе этот
эффект автоматически кон-
тролируется датчиком, установленном
в зеркале заднего вида.
При включении задней передачи
зеркало автоматически переходит в
режим максимальной яркости, чтобы
водитель имел лучший обзор через
заднее стекло автомобиля.
ЗЕРКАЛА ЗАДНЕГО ВИДА
OTQ047037G
Дeнь
Нoчь
ОСТОРОЖНО - Обзор
взеркало заднего вида
Не располагайте на заднем
сидении или в багажном
отделении предметы, которые
могут ограничить обзор
водителя через заднее стекло.

447
Характеристики автомобиля

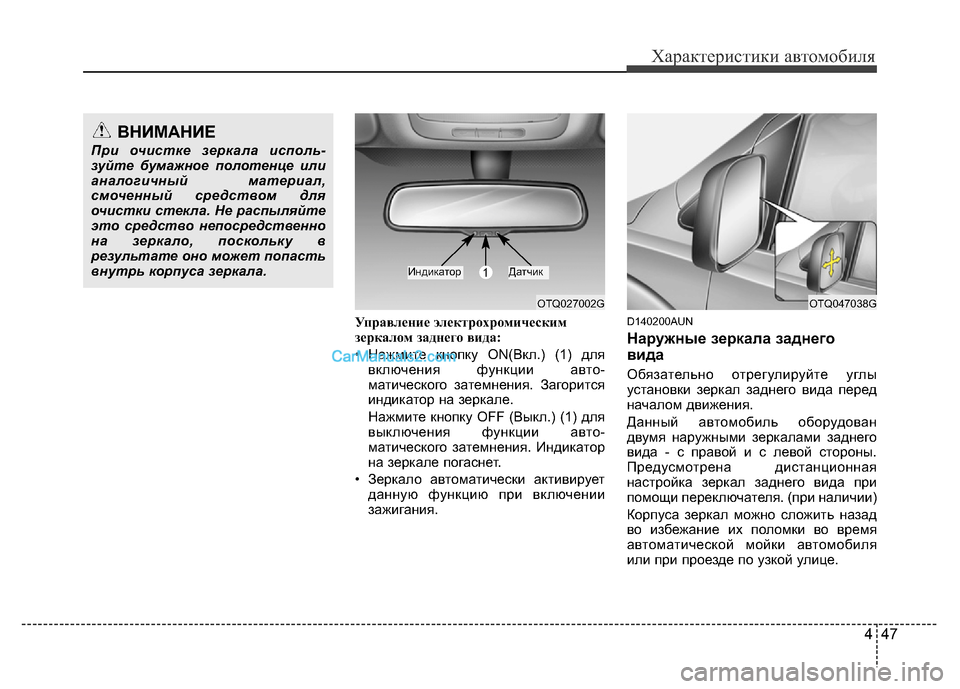

Управление электрохромическим
зеркалом заднего вида:
• Нажмите кнопку ON(Вкл.) (1) для
включения функции авто-
матического затемнения. Загорится
индикатор на зеркале.
Нажмите кнопку OFF (Выкл.) (1) для
выключения функции авто-
матического затемнения. Индикатор
на зеркале погаснет.
• Зеркало автоматически активирует
данную функцию при включении
зажигания.D140200AUN
Наружные зеркала заднего
вида
Обязательно отрегулируйте углы
установки зеркал заднего вида перед
началом движения.
Данный автомобиль оборудован
двумя наружными зеркалами заднего
вида - с правой и с левой стороны.
Предусмотрена дистанционная
настройка зеркал заднего вида при
помощи переключателя. (при наличии)
Корпуса зеркал можно сложить назад
во избежание их поломки во время
автоматической мойки автомобиля
или при проезде по узкой улице.
ВНИМАНИЕ
При очистке зеркала исполь-зуйте бумажное полотенце или
аналогичный материал,
смоченный средством для
очистки стекла. Не распыляйте
это средство непосредственно
на зеркало, поскольку в
результате оно может попасть
внутрь корпуса зеркала.
OTQ027002G
1ИндикатоpДатчик
OTQ047038G

Характеристики автомобиля
48 4

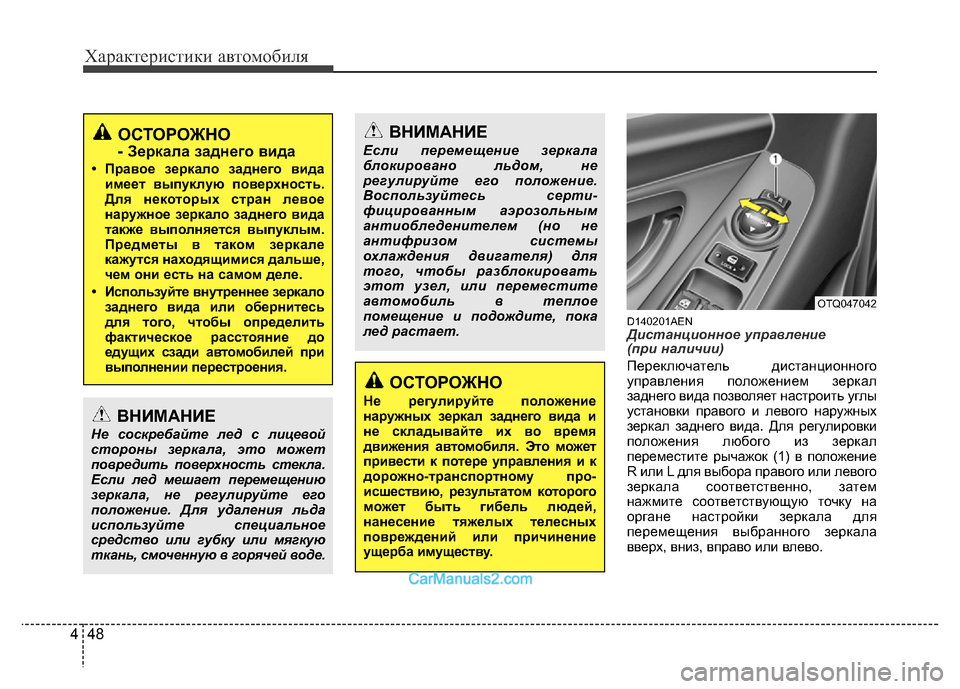

D140201AENДистанционное управление
(при наличии)
Переключатель дистанционного
управления положением зеркал
заднего вида позволяет настроить углы
установки правого и левого наружных
зеркал заднего вида. Для регулировки
положения любого из зеркал
переместите рычажок (1) в положение
R или L для выбора правого или левого
зеркала соответственно, затем
нажмите соответствующую точку на
органе настройки зеркала для
перемещения выбранного зеркала
вверх, вниз, вправо или влево.
ОСТОРОЖНО
- Зеркала заднего вида
• Правое зеркало заднего вида
имеет выпуклую поверхность.
Для некоторых стран левое
наружное зеркало заднего вида
также выполняется выпуклым.
Предметы в таком зеркале
кажутся находящимися дальше,
чем они есть на самом деле.
• Используйте внутреннее зеркало
заднего вида или обернитесь
для того, чтобы определить
фактическое расстояние до
едущих сзади автомобилей при
выполнении перестроения.
ВНИМАНИЕ
Не соскребайте лед с лицевой
стороны зеркала, это может
повредить поверхность стекла.
Если лед мешает перемещению
зеркала, не регулируйте его
положение. Для удаления льда
используйте специальное
средство или губку или мягкую
ткань, смоченную в горячей воде.
ВНИМАНИЕ
Если перемещение зеркала
блокировано льдом, не
регулируйте его положение.
Воспользуйтесь серти
-фицированным аэрозольным
антиобледенителем (но не
антифризом системы
охлаждения двигателя) для
того, чтобы разблокировать
этот узел, или переместите
автомобиль в теплое
помещение и подождите, пока
лед растает.
ОСТОРОЖНО
Не регулируйте положение
наружных зеркал заднего вида и
не складывайте их во время
движения автомобиля. Это может
привести к потере управления и к
дорожно-транспортному про
-исшествию, результатом которого
может быть гибель людей,
нанесение тяжелых телесных
повреждений или причинение
ущерба имуществу.
OTQ047042

449
Характеристики автомобиля

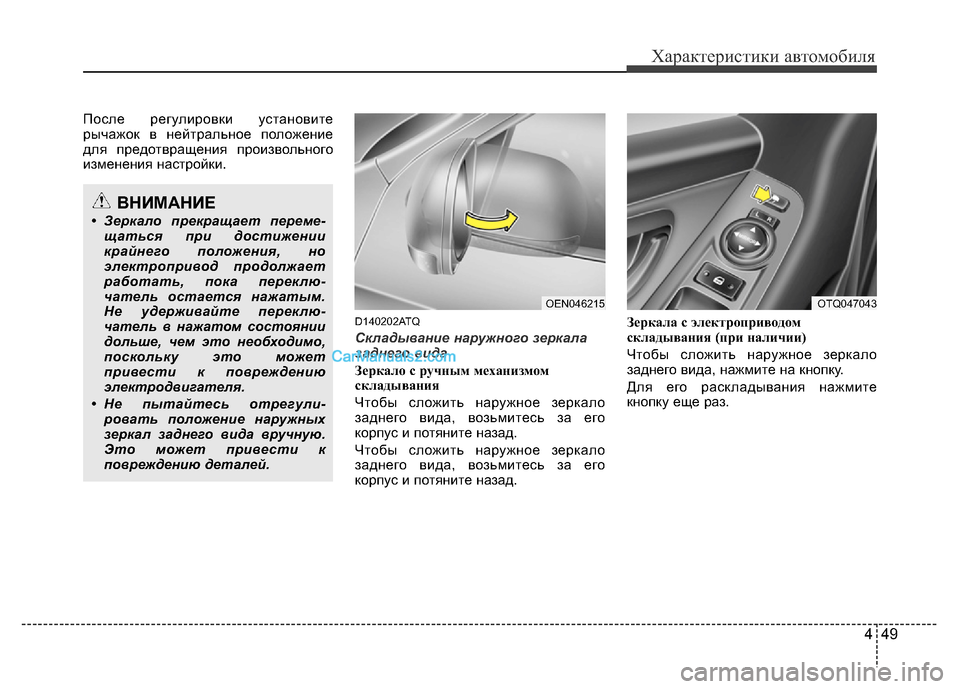

После регулировки установите
рычажок в нейтральное положение
для предотвращения произвольного
изменения настройки.
D140202ATQ
Складывание наружного зеркала
заднего вида
Зеркало с ручным механизмом
складывания
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.Зеркала с электроприводом
складывания (при наличии)
Чтобы сложить наружное зеркало
заднего вида, нажмите на кнопку.
Для его раскладывания нажмите
кнопку еще раз.
ВНИМАНИЕ
• Зеркало прекращает переме-щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переклю
-чатель остается нажатым.
Не удерживайте переклю-чатель в нажатом состоянии
дольше, чем это необходимо,
поскольку это может
привести к повреждению
электродвигателя.
• Не пытайтесь отрегули
-ровать положение наружных
зеркал заднего вида вручную.
Это может привести к
повреждению деталей.
OEN046215OTQ047043

Характеристики автомобиля
50 4

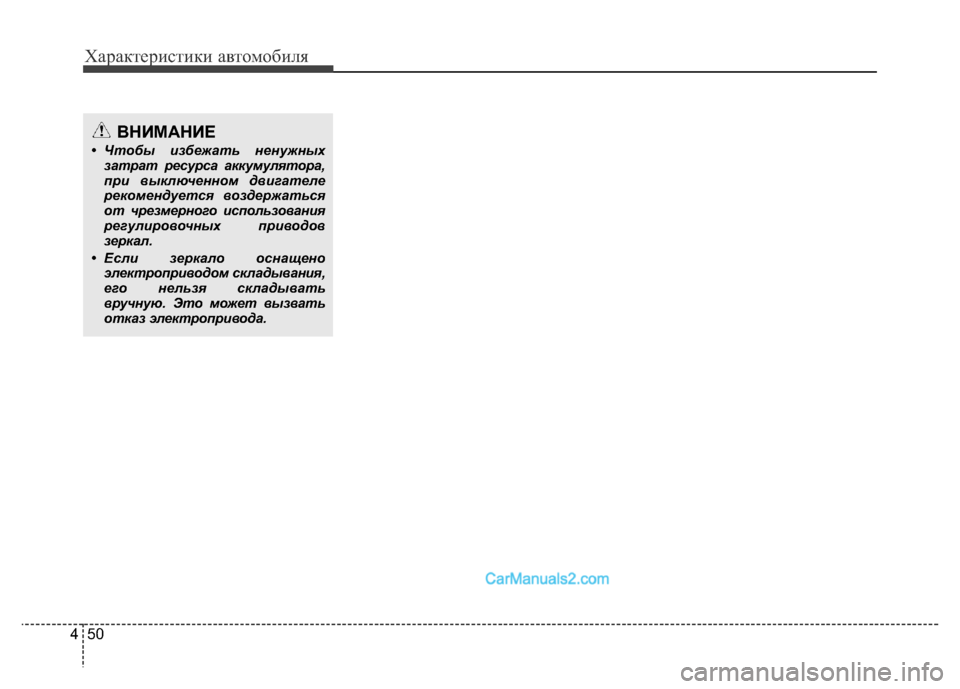

ВНИМАНИЕ
• Чтобы избежать ненужных
затрат ресурса аккумулятора,
при выключенном двигателе
рекомендуется воздержаться
от чрезмерного использования
регулировочных приводов
зеркал.
• Если зеркало оснащено
электроприводом складывания,
его нельзя складывать
вручную. Это может вызвать
отказ электропривода.

451
Характеристики автомобиля

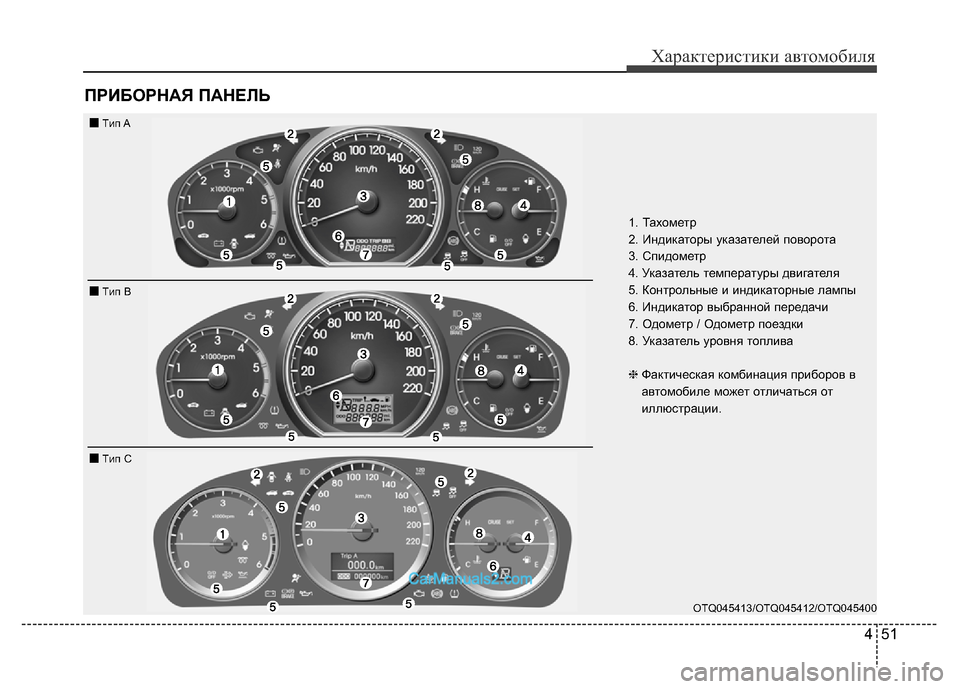

ПРИБОРНАЯ ПАНЕЛЬ
1. Тахометр
2. Индикаторы указателей поворота
3. Спидометр
4. Указатель температуры двигателя
5. Контрольные и индикаторные лампы
6. Индикатор выбранной передачи
7. Одометр / Одометр поездки
8. Указатель уровня топлива
❈Фактическая комбинация приборов в
автомобиле может отличаться от
иллюстрации.
OTQ045413/OTQ045412/OTQ045400
■\▼ A
■\▼ ]
■\▼ C

Характеристики автомобиля
52 4

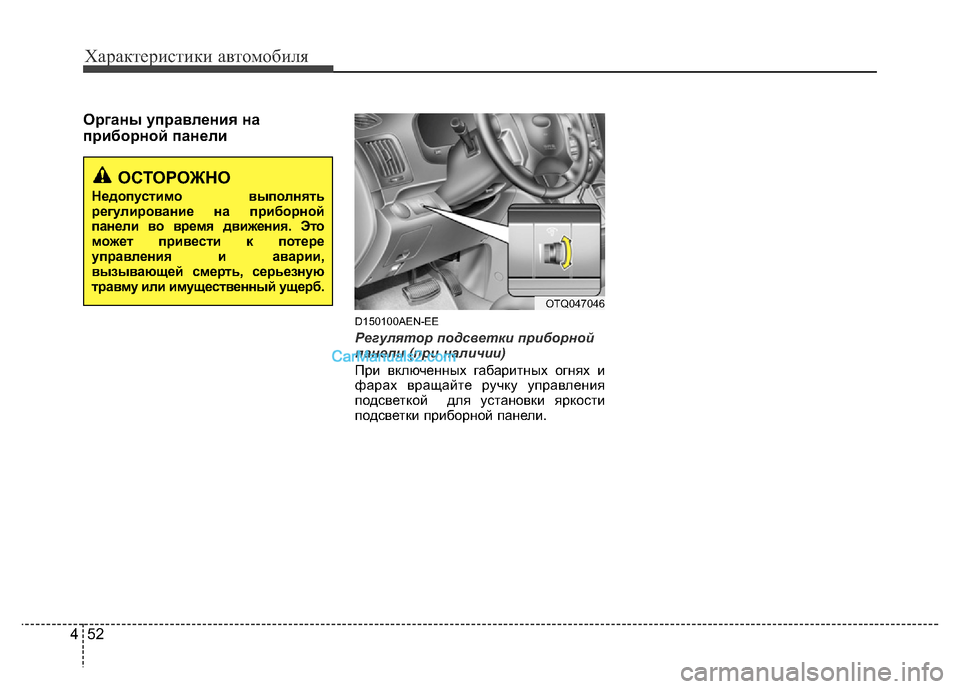

Органы управления на
приборной панели
D150100AEN-EE
Регулятор подсветки приборной
панели (при наличии)
При включенных габаритных огнях и
фарах вращайте ручку управления
подсветкой для установки яркости
подсветки приборной панели.
OTQ047046
ОСТОРОЖНО
Недопустимо выполнять
регулирование на приборной
панели во время движения. Это
может привести к потере
управления и аварии,
вызывающей смерть, серьезную
травму или имущественный ущерб.

453
Характеристики автомобиля

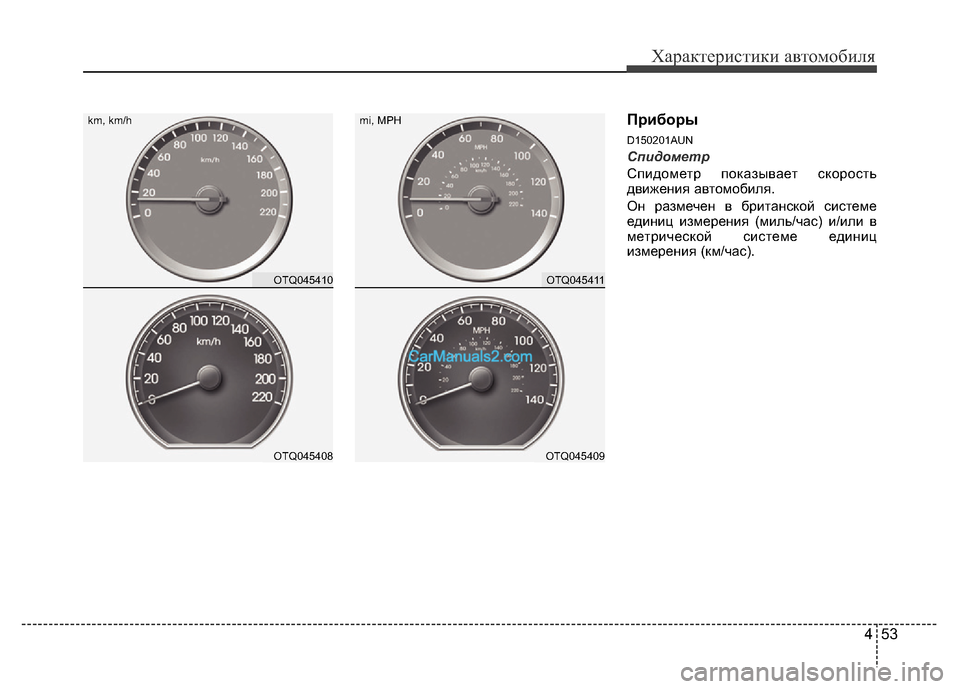

Приборы
D150201AUN
Спидометр
Спидометр показывает скорость
движения автомобиля.
Он размечен в британской системе
единиц измерения (миль/час) и/или в
метрической системе единиц
измерения (км/час).
OTQ045410
OTQ045408
OTQ045411
OTQ045409
km, km/h mi, MPH
