1
COMPONENTES DE SU VEHÍCULO
59

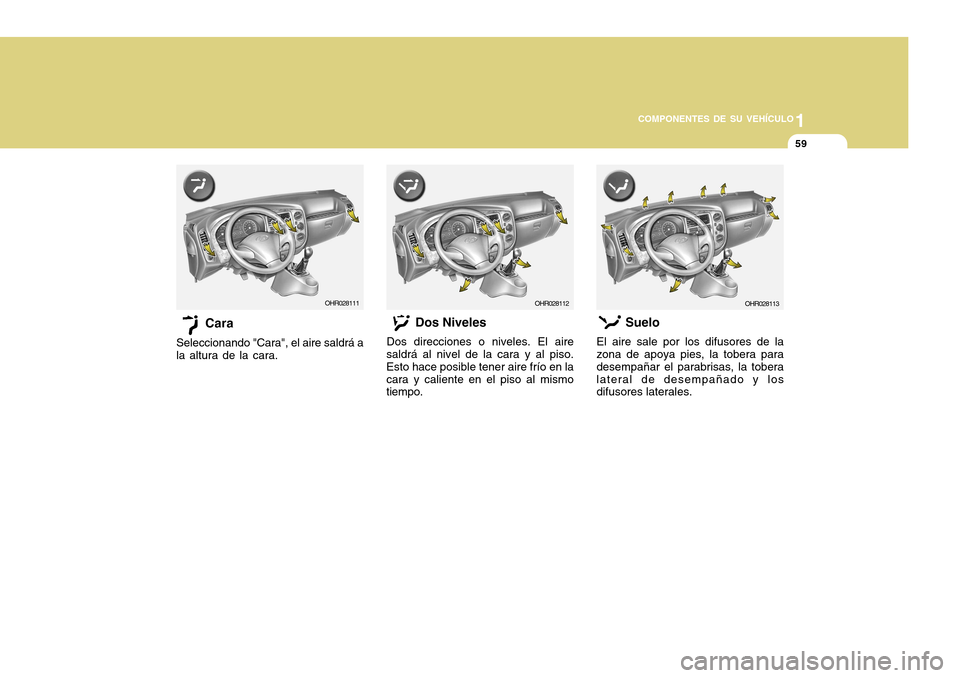

Dos Niveles
Dos direcciones o niveles. El aire
saldrá al nivel de la cara y al piso. Esto hace posible tener aire frío en lacara y caliente en el piso al mismo tiempo. Suelo
El aire sale por los difusores de lazona de apoya pies, la tobera para desempañar el parabrisas, la toberalateral de desempañado y los difusores laterales.Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara.
OHR028111OHR028112 OHR028113

1COMPONENTES DE SU VEHÍCULO
60

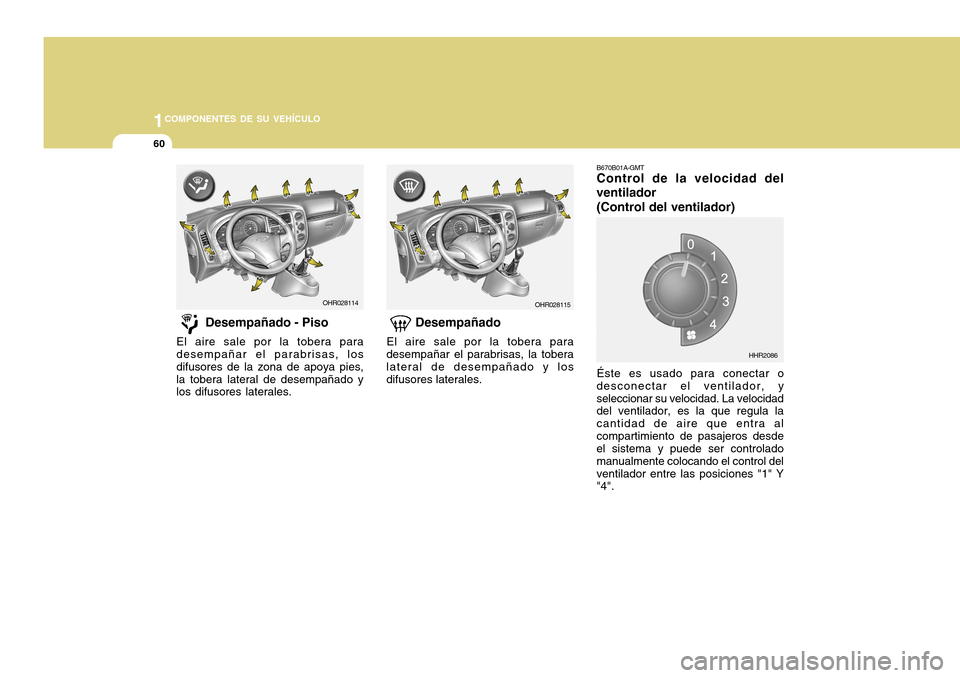

Desempañado
El aire sale por la tobera para
desempañar el parabrisas, la tobera lateral de desempañado y losdifusores laterales.
Desempañado - Piso
El aire sale por la tobera para desempañar el parabrisas, los difusores de la zona de apoya pies,la tobera lateral de desempañado y los difusores laterales.
B670B01A-GMT Control de la velocidad del ventilador (Control del ventilador)
Éste es usado para conectar o
desconectar el ventilador, y seleccionar su velocidad. La velocidad del ventilador, es la que regula la cantidad de aire que entra alcompartimiento de pasajeros desde el sistema y puede ser controlado manualmente colocando el control delventilador entre las posiciones "1" Y "4".
HHR2086
OHR028115OHR028114

1
COMPONENTES DE SU VEHÍCULO
61
HHR2087
Frío
Caliente

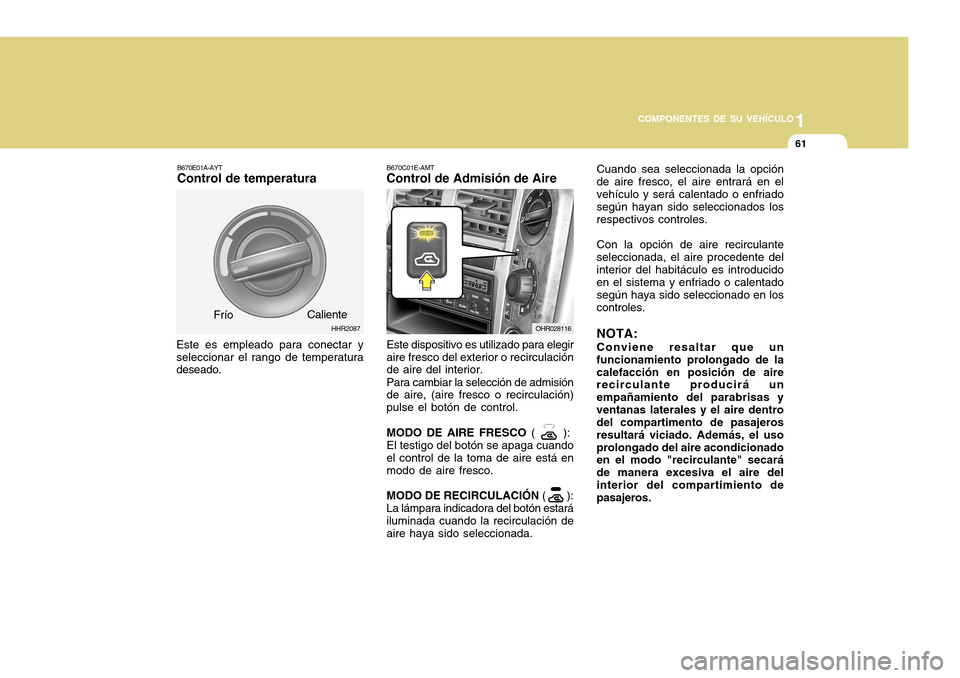

B670E01A-AYT Control de temperatura
Este es empleado para conectar y seleccionar el rango de temperatura deseado. B670C01E-AMTControl de Admisión de Aire Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire del interior. Para cambiar la selección de admisión de aire, (aire fresco o recirculación) pulse el botón de control. MODO DE AIRE FRESCO
( ):
El testigo del botón se apaga cuando el control de la toma de aire está en modo de aire fresco. MODO DE RECIRCULACIÓN ( ):
La lámpara indicadora del botón estará iluminada cuando la recirculación deaire haya sido seleccionada. Cuando sea seleccionada la opciónde aire fresco, el aire entrará en elvehículo y será calentado o enfriado según hayan sido seleccionados los respectivos controles. Con la opción de aire recirculante seleccionada, el aire procedente del interior del habitáculo es introducido en el sistema y enfriado o calentado según haya sido seleccionado en los controles. NOTA: Conviene resaltar que un funcionamiento prolongado de lacalefacción en posición de aire recirculante producirá un empañamiento del parabrisas yventanas laterales y el aire dentro del compartimento de pasajeros resultará viciado. Además, el usoprolongado del aire acondicionado en el modo "recirculante" secará de manera excesiva el aire delinterior del compartimiento de pasajeros.OHR028116

1COMPONENTES DE SU VEHÍCULO
62

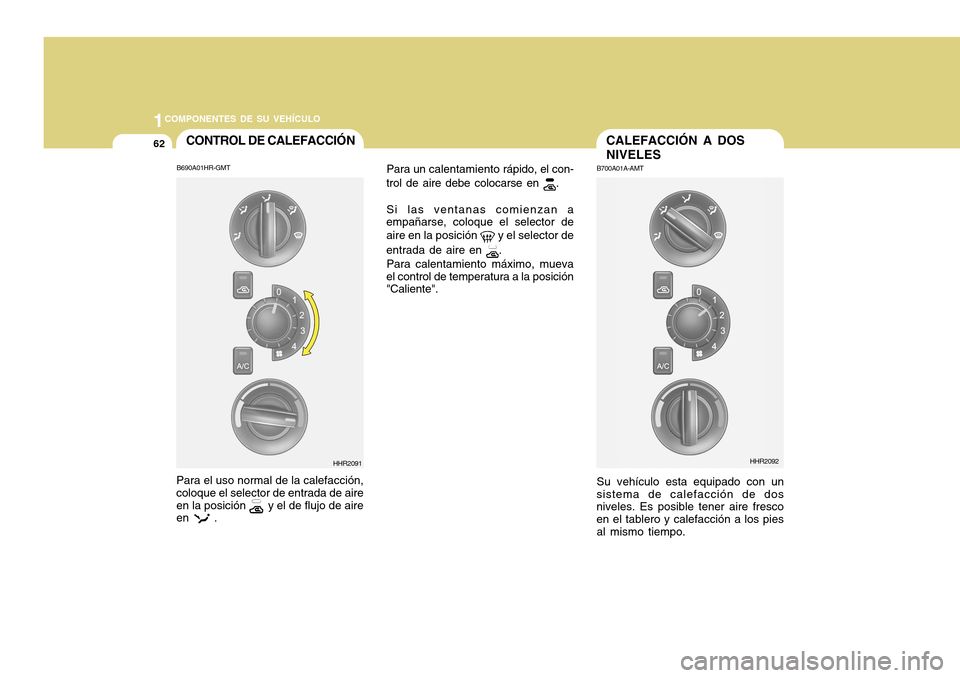

Para el uso normal de la calefacción, coloque el selector de entrada de aireen la posición y el de flujo de aire
en .CONTROL DE CALEFACCIÓN
B690A01HR-GMT Para un calentamiento rápido, el con-
trol de aire debe colocarse en
.
Si las ventanas comienzan a
empañarse, coloque el selector de aire en la posición
y el selector de
entrada de aire en
.
Para calentamiento máximo, mueva
el control de temperatura a la posición "Caliente".
HHR2091
CALEFACCIÓN A DOS NIVELES
B700A01A-AMT Su vehículo esta equipado con un
sistema de calefacción de dos niveles. Es posible tener aire fresco en el tablero y calefacción a los pies al mismo tiempo.
HHR2092

1
COMPONENTES DE SU VEHÍCULO
63

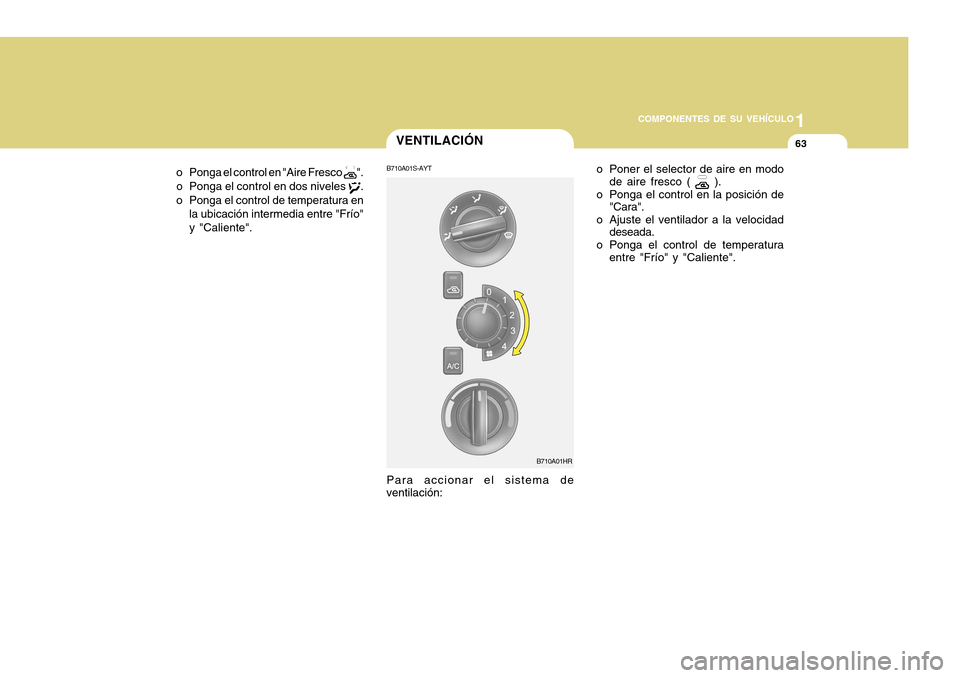

o Ponga el control en "Aire Fresco
".
o Ponga el control en dos niveles
.
o Ponga el control de temperatura en la ubicación intermedia entre "Frío" y "Caliente".
VENTILACIÓN
B710A01S-AYT o Poner el selector de aire en modo
de aire fresco ( ).
o Ponga el control en la posición de "Cara".
o Ajuste el ventilador a la velocidad deseada.
o Ponga el control de temperatura entre "Frío" y "Caliente".
B710A01HR
Para accionar el sistema de
ventilación:

1COMPONENTES DE SU VEHÍCULO

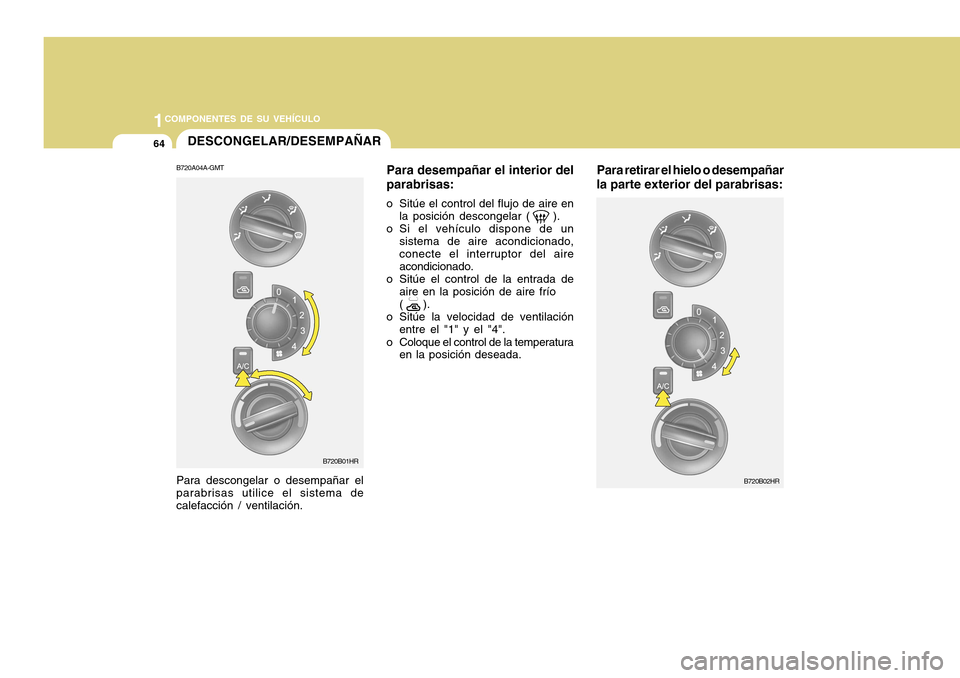

64DESCONGELAR/DESEMPAÑAR
B720A04A-GMT Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ).
o Si el vehículo dispone de un
sistema de aire acondicionado, conecte el interruptor del aire acondicionado.
o Sitúe el control de la entrada de aire en la posición de aire frío ( ).
o Sitúe la velocidad de ventilación
entre el "1" y el "4".
o Coloque el control de la temperatura en la posición deseada.
B720B01HR
Para descongelar o desempañar el parabrisas utilice el sistema decalefacción / ventilación.
Para retirar el hielo o desempañar
la parte exterior del parabrisas:
B720B02HR

1
COMPONENTES DE SU VEHÍCULO
65

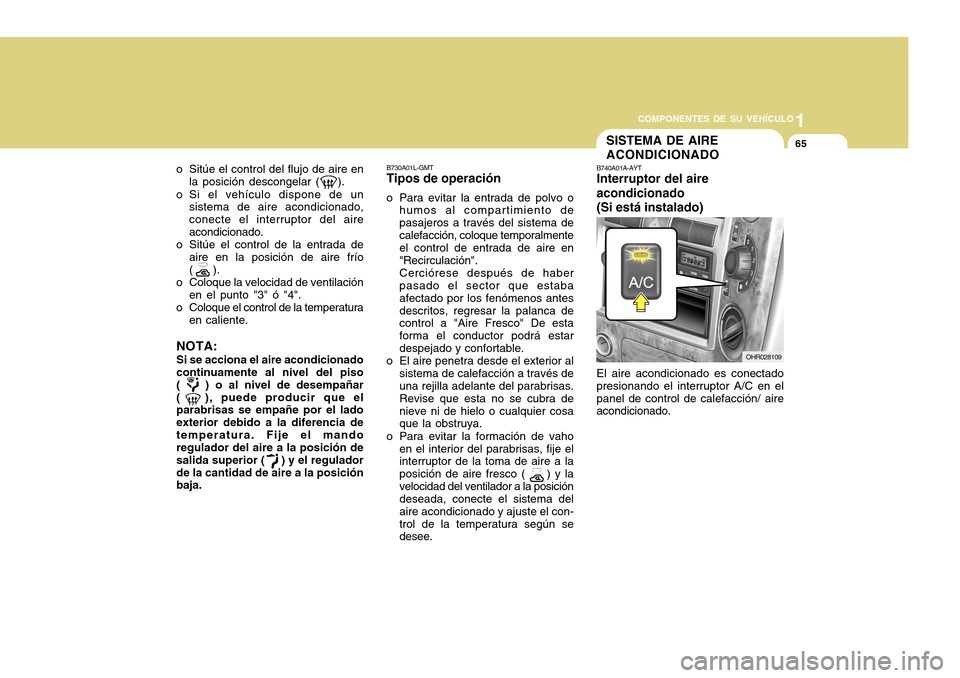

B730A01L-GMT Tipos de operación
o Para evitar la entrada de polvo o humos al compartimiento de pasajeros a través del sistema decalefacción, coloque temporalmente el control de entrada de aire en "Recirculación". Cerciórese después de haber pasado el sector que estaba afectado por los fenómenos antesdescritos, regresar la palanca de control a "Aire Fresco" De esta forma el conductor podrá estardespejado y confortable.
o El aire penetra desde el exterior al sistema de calefacción a través de una rejilla adelante del parabrisas. Revise que esta no se cubra denieve ni de hielo o cualquier cosa que la obstruya.
o Para evitar la formación de vaho en el interior del parabrisas, fije elinterruptor de la toma de aire a la posición de aire fresco ( ) y lavelocidad del ventilador a la posición deseada, conecte el sistema del aire acondicionado y ajuste el con-trol de la temperatura según se desee.
o Sitúe el control del flujo de aire en
la posición descongelar ( ).
o Si el vehículo dispone de un sistema de aire acondicionado, conecte el interruptor del aireacondicionado.
o Sitúe el control de la entrada de aire en la posición de aire frío ( ).
o Coloque la velocidad de ventilación en el punto "3" ó "4".
o Coloque el control de la temperatura en caliente.
NOTA: Si se acciona el aire acondicionado continuamente al nivel del piso ( ) o al nivel de desempañar( ), puede producir que el parabrisas se empañe por el lado exterior debido a la diferencia detemperatura. Fije el mando regulador del aire a la posición de salida superior ( ) y el reguladorde la cantidad de aire a la posición baja.
B740A01A-AYT
Interruptor del aire acondicionado(Si está instalado) El aire acondicionado es conectado presionando el interruptor A/C en elpanel de control de calefacción/ aire acondicionado. SISTEMA DE AIRE ACONDICIONADO
OHR028109

1COMPONENTES DE SU VEHÍCULO
66

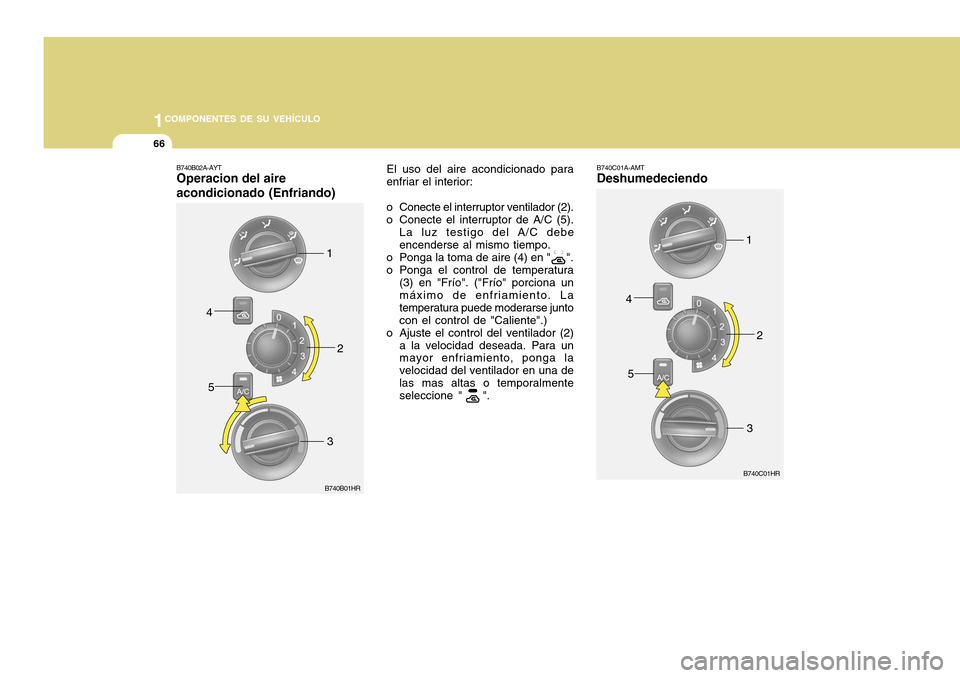

B740B02A-AYT Operacion del aire acondicionado (Enfriando) El uso del aire acondicionado para enfriar el interior:
o Conecte el interruptor ventilador (2).
o Conecte el interruptor de A/C (5). La luz testigo del A/C debe encenderse al mismo tiempo.
o Ponga la toma de aire (4) en " ".
o Ponga el control de temperatura (3) en "Frío". ("Frío" porciona un máximo de enfriamiento. La temperatura puede moderarse juntocon el control de "Caliente".)
o Ajuste el control del ventilador (2) a la velocidad deseada. Para un mayor enfriamiento, ponga la velocidad del ventilador en una delas mas altas o temporalmente seleccione " ". B740C01A-AMTDeshumedeciendo
B740B01HR
1
2
3
4
5
B740C01HR
1
2
3
4
5

1
COMPONENTES DE SU VEHÍCULO
67
B760A01HR

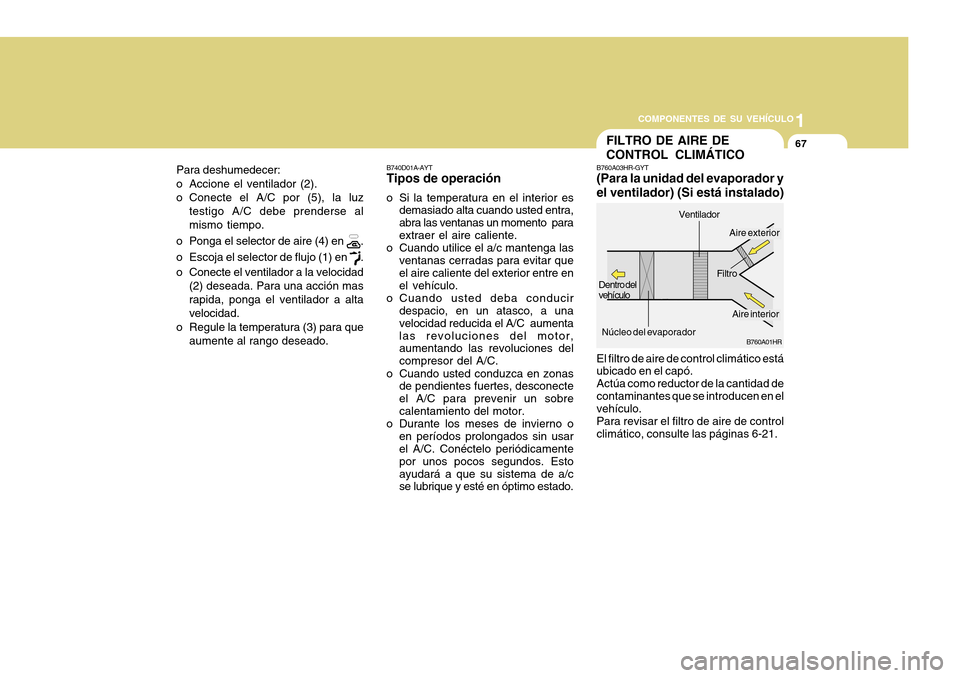

FILTRO DE AIRE DE CONTROL CLIMÁTICO
B740D01A-AYT Tipos de operación
o Si la temperatura en el interior es demasiado alta cuando usted entra, abra las ventanas un momento paraextraer el aire caliente.
o Cuando utilice el a/c mantenga las
ventanas cerradas para evitar queel aire caliente del exterior entre en el vehículo.
o Cuando usted deba conducir despacio, en un atasco, a una velocidad reducida el A/C aumentalas revoluciones del motor, aumentando las revoluciones del compresor del A/C.
o Cuando usted conduzca en zonas de pendientes fuertes, desconecteel A/C para prevenir un sobrecalentamiento del motor.
o Durante los meses de invierno o en períodos prolongados sin usar el A/C. Conéctelo periódicamente por unos pocos segundos. Estoayudará a que su sistema de a/c se lubrique y esté en óptimo estado. B760A03HR-GYT(Para la unidad del evaporador y el ventilador) (Si está instalado)
Dentro del
vehículo
Núcleo del evaporador Filtro
Ventilador
Aire exterior
El filtro de aire de control climático está ubicado en el capó. Actúa como reductor de la cantidad decontaminantes que se introducen en el vehículo. Para revisar el filtro de aire de controlclimático, consulte las páginas 6-21.
Para deshumedecer:
o Accione el ventilador (2).
o Conecte el A/C por (5), la luz testigo A/C debe prenderse al mismo tiempo.
o Ponga el selector de aire (4) en
.
o Escoja el selector de flujo (1) en
.
o Conecte el ventilador a la velocidad (2) deseada. Para una acción mas rapida, ponga el ventilador a altavelocidad.
o Regule la temperatura (3) para que aumente al rango deseado. Aire interior

1COMPONENTES DE SU VEHÍCULO
68
!

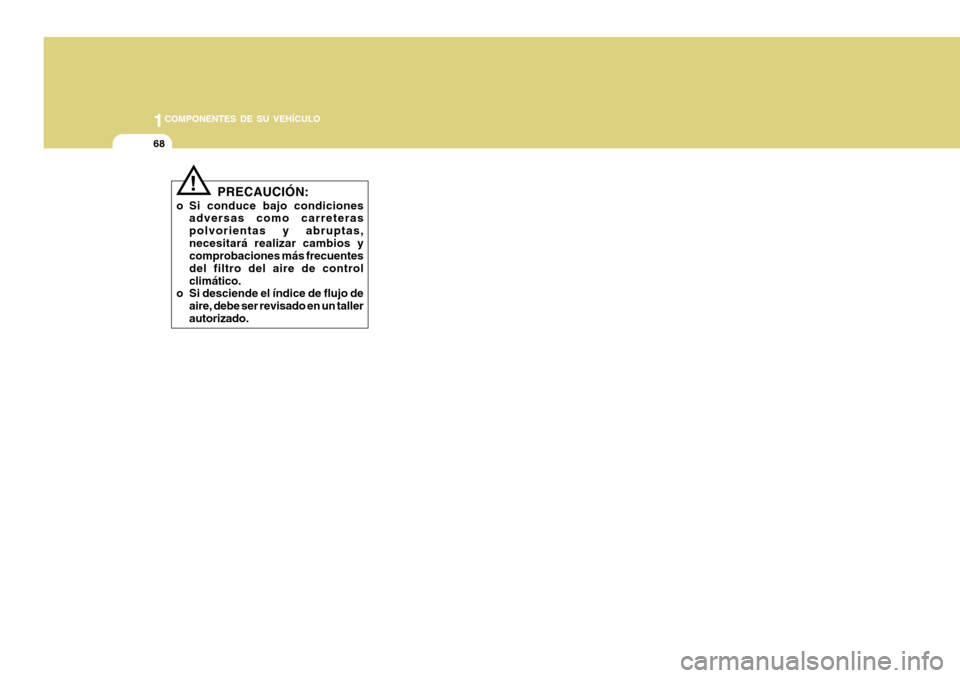

PRECAUCIÓN:
o Si conduce bajo condiciones adversas como carreteras polvorientas y abruptas,necesitará realizar cambios y comprobaciones más frecuentes del filtro del aire de controlclimático.
o Si desciende el índice de flujo de
aire, debe ser revisado en un tallerautorizado.
