H33

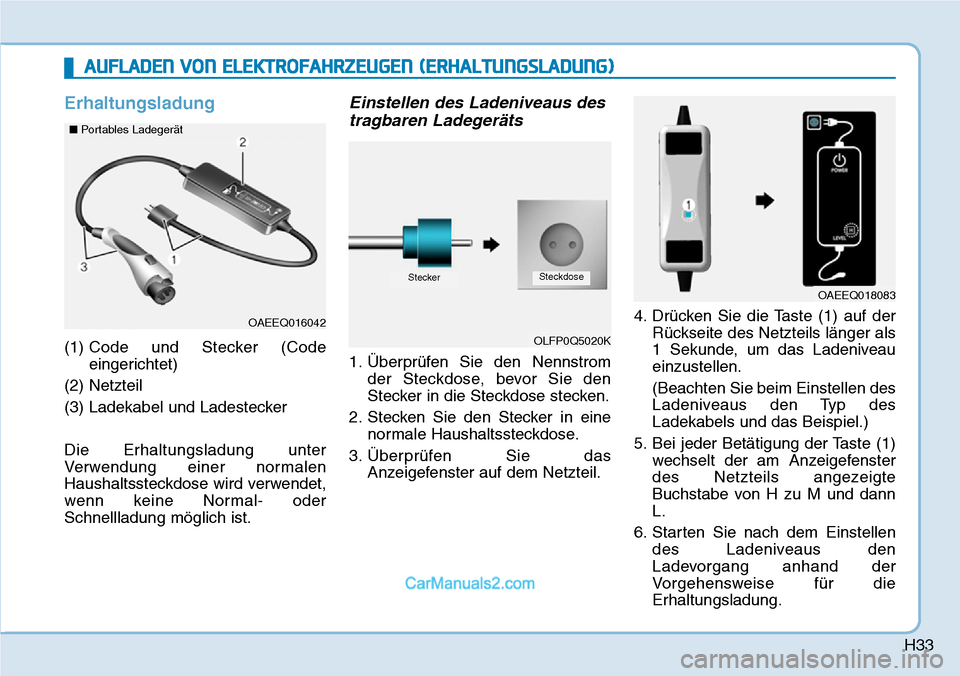

Erhaltungsladung
(1) Code und Stecker (Code
eingerichtet)
(2) Netzteil
(3) Ladekabel und Ladestecker
Die Erhaltungsladung unter
Verwendung einer normalen
Haushaltssteckdose wird verwendet,
wenn keine Normal- oder
Schnellladung möglich ist.
Einstellen des Ladeniveaus des tragbaren Ladegeräts
1. Überprüfen Sie den Nennstrom
der Steckdose, bevor Sie den
Stecker in die Steckdose stecken.
2. Stecken Sie den Stecker in eine normale Haushaltssteckdose.
3. Überprüfen Sie das Anzeigefenster auf dem Netzteil. 4. Drücken Sie die Taste (1) auf der
Rückseite des Netzteils länger als
1 Sekunde, um das Ladeniveau
einzustellen.
(Beachten Sie beim Einstellen des
Ladeniveaus den Typ des
Ladekabels und das Beispiel.)
5. Bei jeder Betätigung der Taste (1) wechselt der am Anzeigefenster
des Netzteils angezeigte
Buchstabe von H zu M und dann
L.
6. Starten Sie nach dem Einstellen des Ladeniveaus den
Ladevorgang anhand der
Vorgehensweise für die
Erhaltungsladung.
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG)
OAEEQ016042
■
Portables Ladegerät
OLFP0Q5020K
OAEEQ018083
SteckdoseStecker
Page 42 of 590
H34

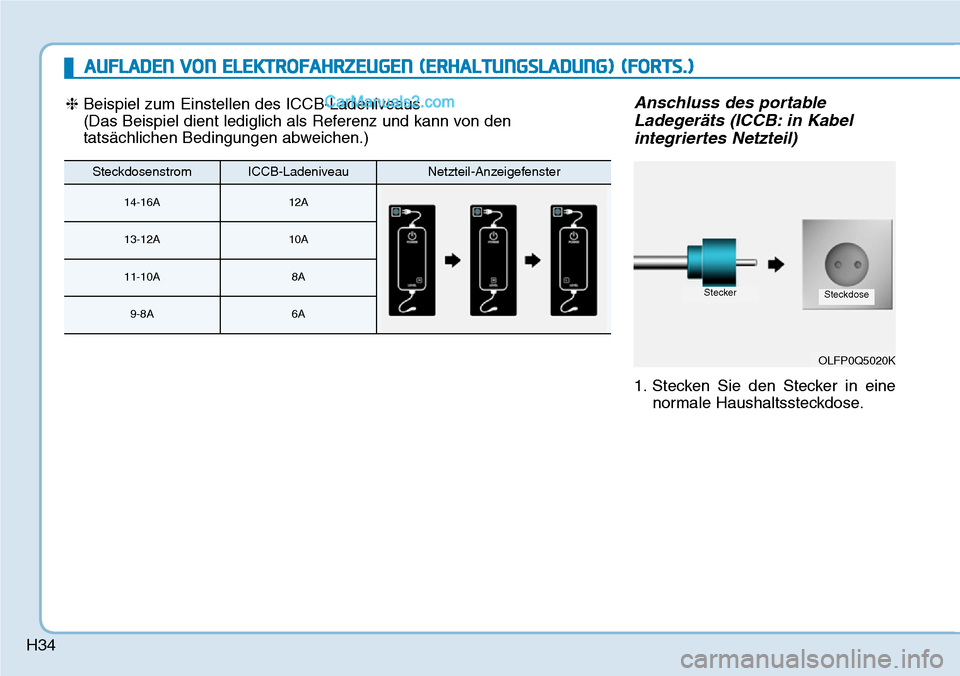

Anschluss des portableLadegeräts (ICCB: in Kabelintegriertes Netzteil)
1. Stecken Sie den Stecker in eine
normale Haushaltssteckdose.
OLFP0Q5020K
SteckerSteckdose
❈Beispiel zum Einstellen des ICCB-Ladeniveaus
(Das Beispiel dient lediglich als Referenz und kann von den
tatsächlichen Bedingungen abweichen.)
SteckdosenstromICCB-LadeniveauNetzteil-Anzeigefenster
14-16A12A
13-12A10A
11-10A8A
9-8A6A
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)
Page 43 of 590
H35

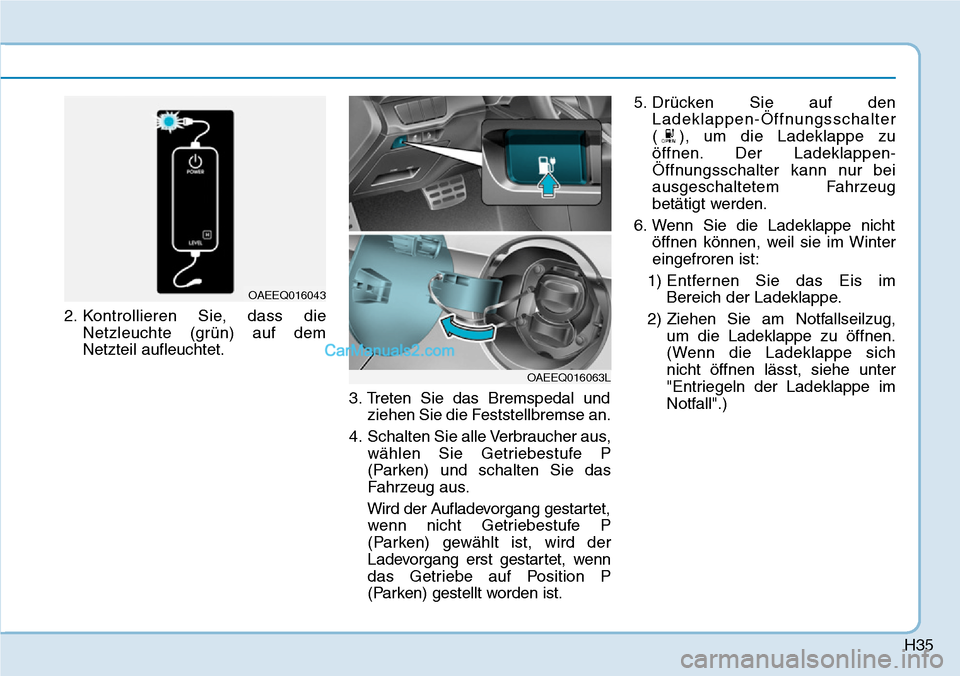

2. Kontrollieren Sie, dass dieNetzleuchte (grün) auf dem
Netzteil aufleuchtet.
3. Treten Sie das Bremspedal undziehen Sie die Feststellbremse an.
4. Schalten Sie alle Verbraucher aus, wählen Sie Getriebestufe P
(Parken) und schalten Sie das
Fahrzeug aus.
Wird der Aufladevorgang gestartet, wenn nicht Getriebestufe P
(Parken) gewählt ist, wird der
Ladevorgang erst gestartet, wenn
das Getriebe auf Position P
(Parken) gestellt worden ist. 5. Drücken Sie auf den
Ladeklappen-Öffnungsschalter
( ), um die Ladeklappe zu
öffnen. Der Ladeklappen-
Öffnungsschalter kann nur bei
ausgeschaltetem Fahrzeug
betätigt werden.
6. Wenn Sie die Ladeklappe nicht öffnen können, weil sie im Winter
eingefroren ist:
1) Entfernen Sie das Eis im Bereich der Ladeklappe.
2) Ziehen Sie am Notfallseilzug, um die Ladeklappe zu öffnen.
(Wenn die Ladeklappe sich
nicht öffnen lässt, siehe unter
"Entriegeln der Ladeklappe im
Notfall".)
OAEEQ016043
OAEEQ016063L
Page 44 of 590
H36

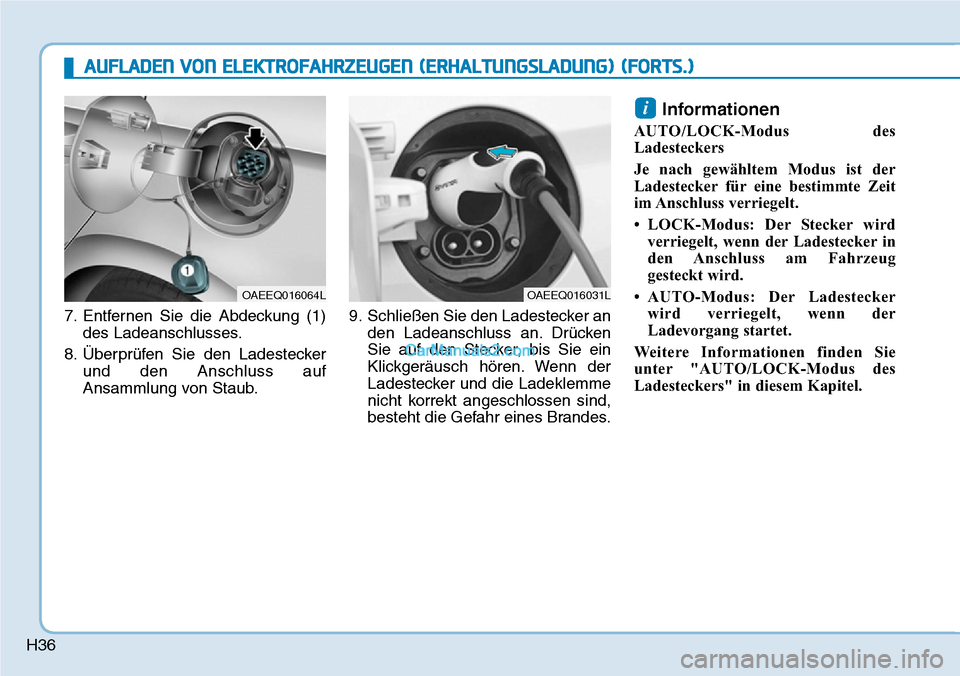

7. Entfernen Sie die Abdeckung (1)des Ladeanschlusses.
8. Überprüfen Sie den Ladestecker und den Anschluss auf
Ansammlung von Staub. 9. Schließen Sie den Ladestecker an
den Ladeanschluss an. Drücken
Sie auf den Stecker, bis Sie ein
Klickgeräusch hören. Wenn der
Ladestecker und die Ladeklemme
nicht korrekt angeschlossen sind,
besteht die Gefahr eines Brandes.
Informationen
AUTO/LOCK-Modus des
Ladesteckers
Je nach gewähltem Modus ist der
Ladestecker für eine bestimmte Zeit
im Anschluss verriegelt.
• LOCK-Modus: Der Stecker wirdverriegelt, wenn der Ladestecker in
den Anschluss am Fahrzeug
gesteckt wird.
• AUTO-Modus: Der Ladestecker wird verriegelt, wenn der
Ladevorgang startet.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
OAEEQ016064L
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)
OAEEQ016031L
Page 45 of 590
H37
10. Der Ladevorgang startetautomatisch (Ladekontrollleuchte
blinkt). 11. Kontrollieren Sie, ob die
Ladekontrollleuchte der
Hochspannungsbatterie im
Kombiinstrument aufleuchtet. Es
findet kein Ladevorgang statt,
wenn die Ladekontrollleuchte
nicht leuchtet.
Stellen Sie sicher, dass der
Ladestecker korrekt
angeschlossen ist.
Informationen
• Auch wenn das Aufladen möglich ist, wenn der POWER-Knopf in
Stellung ON/START steht, sollten
Sie aus Sicherheitsgründen erst mit
dem Ladevorgang beginnen, wenn
der Power-Knopf in Stellung OFF
steht und Getriebestufe P (Parken)
gewählt ist.
Nach dem Start des Ladevorgangs
können Sie elektrische Verbraucher
wie z.B. das Radio einschalten,
indem Sie die Power-Taste auf
Stellung ACC oder ON drücken.
• Während der Aufladung kann nicht von P (Parken) in eine andere
Getriebestufe geschaltet werden.
i
OAEEQ016045OAEEQ016032
Page 46 of 590
H38

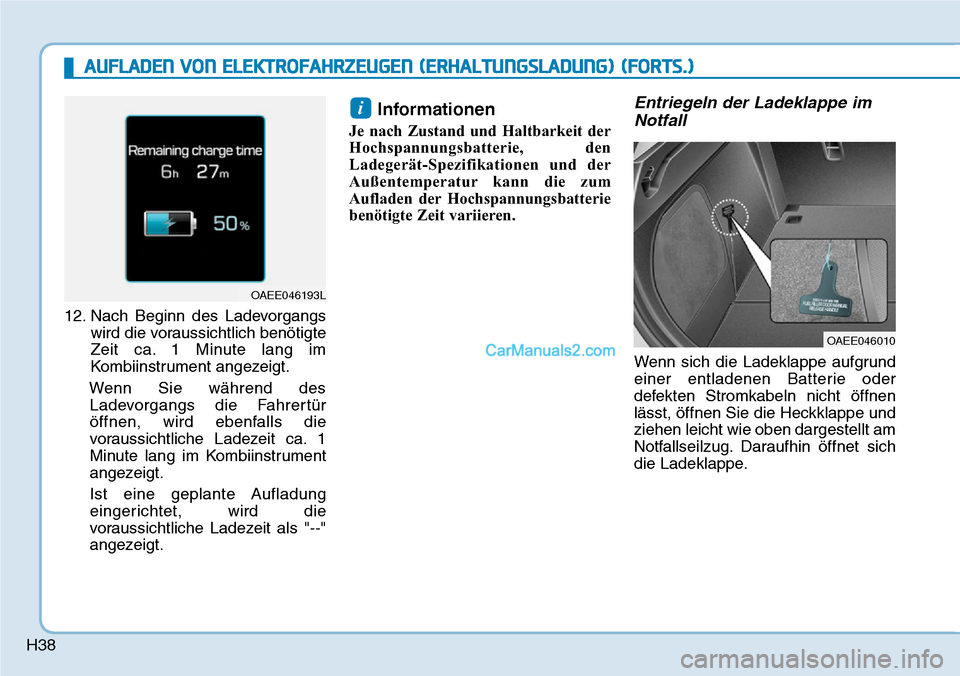

12. Nach Beginn des Ladevorgangswird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während des Ladevorgangs die Fahrertür
öffnen, wird ebenfalls die
voraussichtliche Ladezeit ca. 1
Minute lang im Kombiinstrument
angezeigt.
Ist eine geplante Aufladung
eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.
Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
Entriegeln der Ladeklappe im Notfall
Wenn sich die Ladeklappe aufgrund
einer entladenen Batterie oder
defekten Stromkabeln nicht öffnen
lässt, öffnen Sie die Heckklappe und
ziehen leicht wie oben dargestellt am
Notfallseilzug. Daraufhin öffnet sich
die Ladeklappe.
i
OAEE046193L
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)
OAEE046010
Page 47 of 590
H39

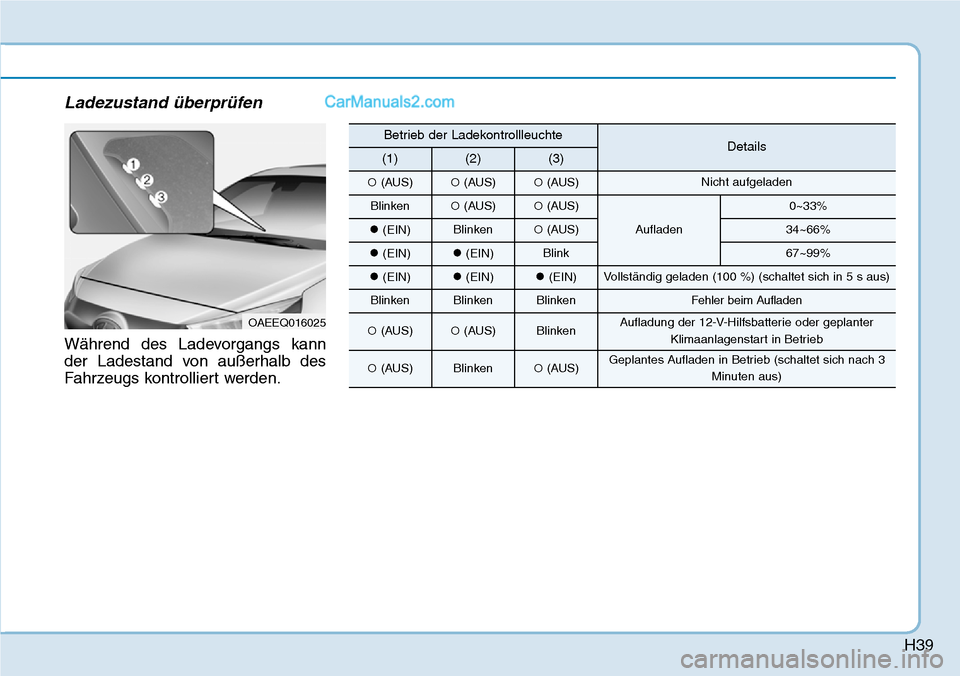

Ladezustand überprüfen
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
OAEEQ016025
Betrieb der LadekontrollleuchteDetails(1)(2)(3)
(AUS)(AUS)(AUS)Nicht aufgeladen
Blinken(AUS)(AUS)
Aufladen
0~33%
(EIN)Blinken(AUS)34~66%
(EIN)(EIN)Blink67~99%
(EIN)(EIN)(EIN)Vollständig geladen (100 %) (schaltet sich in 5 s aus)
BlinkenBlinkenBlinkenFehler beim Aufladen
(AUS)(AUS)BlinkenAufladung der 12-V-Hilfsbatterie oder geplanterKlimaanlagenstart in Betrieb
(AUS)Blinken(AUS)Geplantes Aufladen in Betrieb (schaltet sich nach 3 Minuten aus)
Page 48 of 590
H40
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

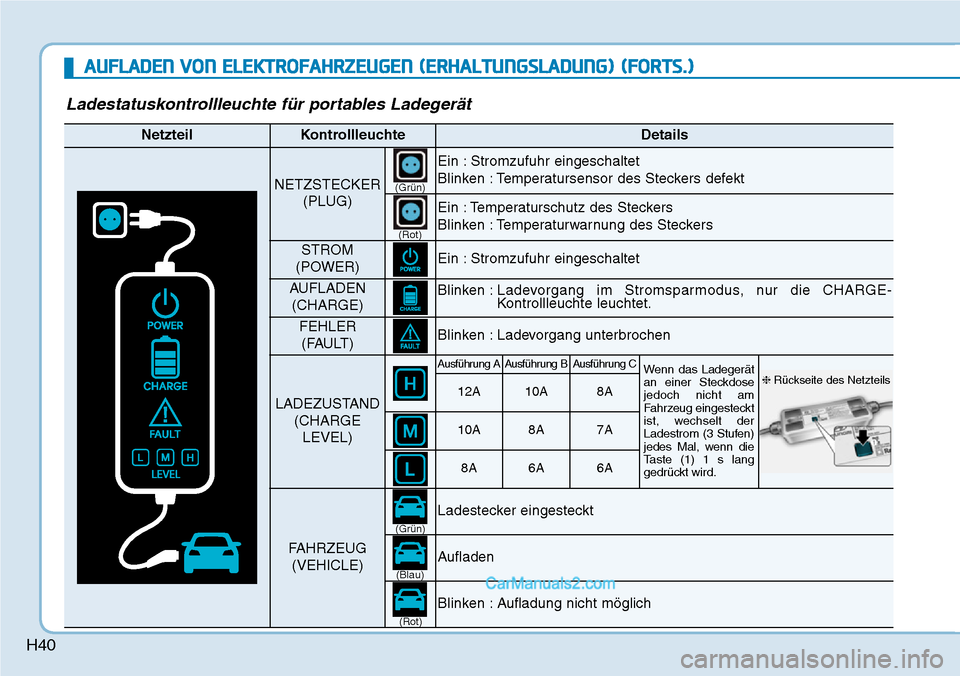

Ladestatuskontrollleuchte für portables Ladegerät
NetzteilKontrollleuchteDetails
NETZSTECKER(PLUG)
Ein : Stromzufuhr eingeschaltet
Blinken : Temperatursensor des Steckers defekt
Ein : Temperaturschutz des Steckers
Blinken : Temperaturwarnung des Steckers
STROM
(POWER)Ein : Stromzufuhr eingeschaltet
AUFLADEN (CHARGE)Blinken : Ladevorgang im Stromsparmodus, nur die CHARGE-
Kontrollleuchte leuchtet.
FEHLER
(FAULT)Blinken : Ladevorgang unterbrochen
LADEZUSTAND (CHARGELEVEL)
Ausführung AAusführung BAusführung CWenn das Ladegerät
an einer Steckdose
jedoch nicht am
Fahrzeug eingesteckt
ist, wechselt der
Ladestrom (3 Stufen)
jedes Mal, wenn die
Taste (1) 1 s lang
gedrückt wird.
12A10A8A
10A8A7A
8A6A6A
FAHRZEUG(VEHICLE)
Ladestecker eingesteckt
Aufladen
Blinken : Aufladung nicht möglich
(Grün)
(Grün) (Blau)
(Rot)
(Rot)
❈
Rückseite des Netzteils
Page 49 of 590
H41

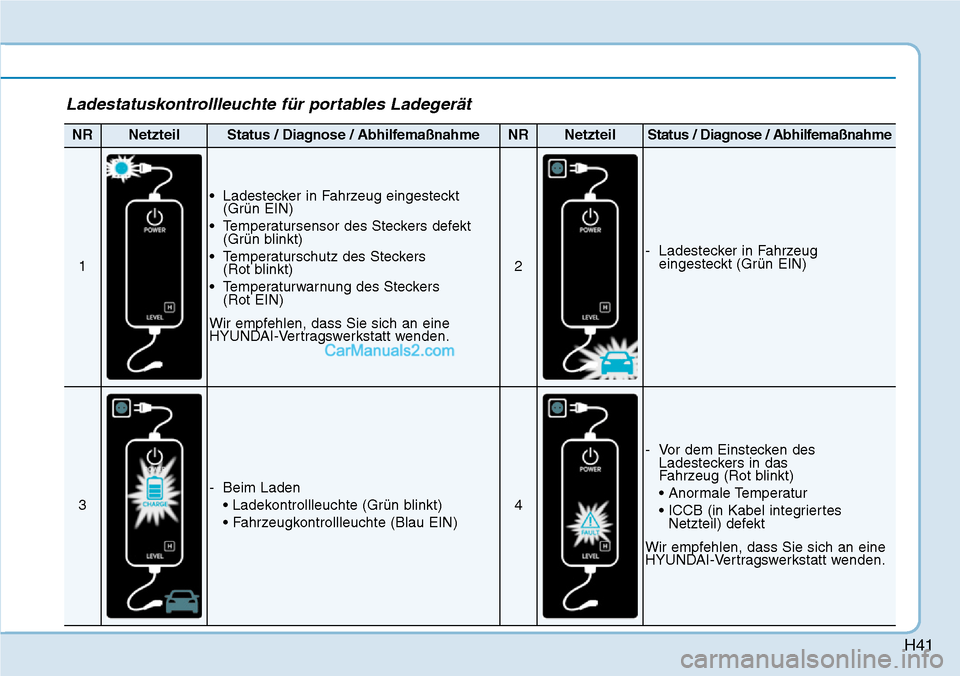

Ladestatuskontrollleuchte für portables Ladegerät
NRNetzteilStatus / Diagnose / AbhilfemaßnahmeNRNetzteilStatus / Diagnose / Abhilfemaßnahme
1
• Ladestecker in Fahrzeug eingesteckt(Grün EIN)
• Temperatursensor des Steckers defekt (Grün blinkt)
• Temperaturschutz des Steckers (Rot blinkt)
• Temperaturwarnung des Steckers (Rot EIN)
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
2- Ladestecker in Fahrzeug eingesteckt (Grün EIN)
3
- Beim Laden
• Ladekontrollleuchte (Grün blinkt)
• Fahrzeugkontrollleuchte (Blau EIN)
4
- Vor dem Einstecken desLadesteckers in das
Fahrzeug (Rot blinkt)
• Anormale Temperatur
• ICCB (in Kabel integriertesNetzteil) defekt
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
Page 50 of 590
H42
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

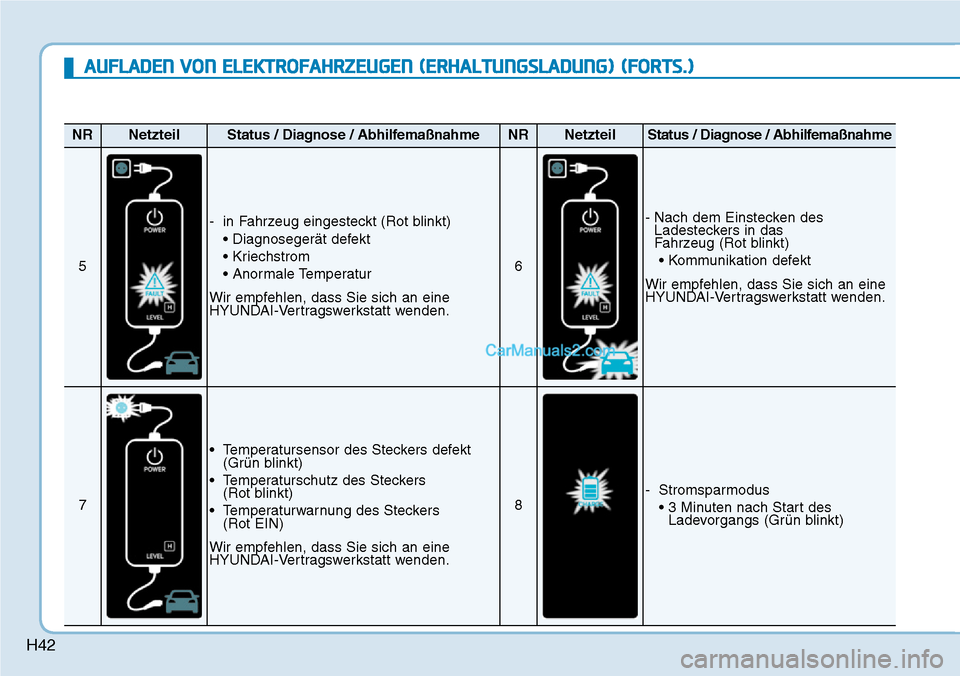

NRNetzteilStatus / Diagnose / AbhilfemaßnahmeNRNetzteilStatus / Diagnose / Abhilfemaßnahme
5
- in Fahrzeug eingesteckt (Rot blinkt)• Diagnosegerät defekt
• Kriechstrom
• Anormale Temperatur
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
6
- Nach dem Einstecken des Ladesteckers in das
Fahrzeug (Rot blinkt)
• Kommunikation defekt
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
7
• Temperatursensor des Steckers defekt (Grün blinkt)
• Temperaturschutz des Steckers (Rot blinkt)
• Temperaturwarnung des Steckers (Rot EIN)
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
8- Stromsparmodus • 3 Minuten nach Start desLadevorgangs (Grün blinkt)
