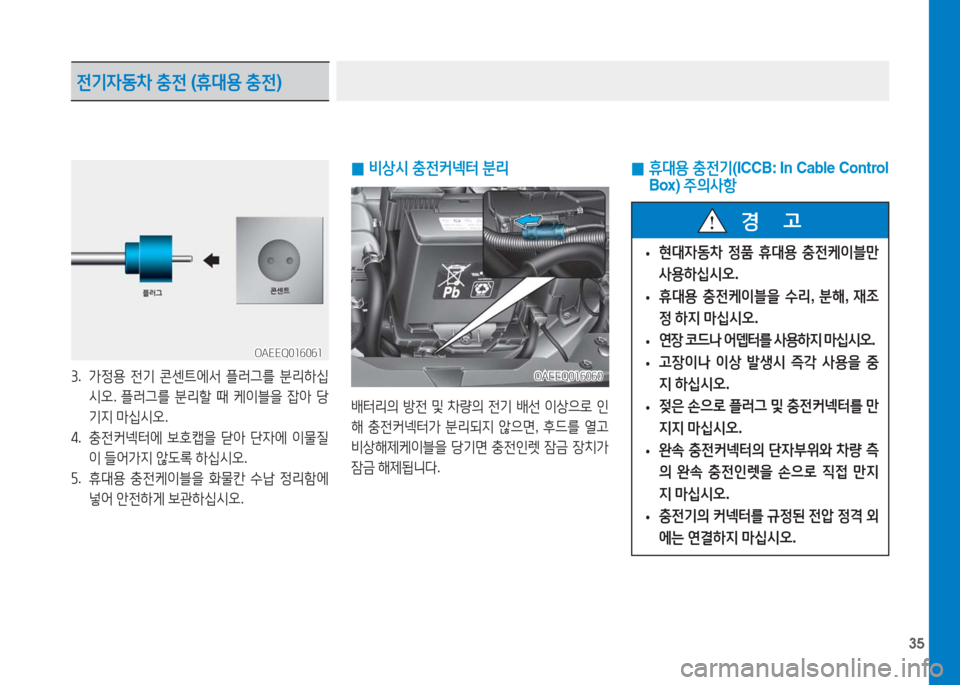

0 휴대용 충전기(ICCB: In Cable Control
Box) 주의사항
•현대자동차 정품 휴대용 충전케이블만
사용하십시오.
•휴대용 충전케이블을 수리, 분해, 재조
정 하지 마십시오.
•연장 코드나 어뎁터를 사용하지 마십시오.
•고장이나 이상 발생시 즉각 사용을 중
지 하십시오.
•젖은 손으로 플러그 및 충전커넥터를 만
지지 마십시오.
•완속 충전커넥터의 단자부위와 차량 측
의 완속 충전인렛을 손으로 직접 만지
지 마십시오.
•충전기의 커넥터를 규정된 전압 정격 외
에는 연결하지 마십시오.
경 고
전기자동차 충전 (휴대용 충전)
3. 가정용 전기 콘센트에서 플러그를 분리하십
시오. 플러그를 분리할 때 케이블을 잡아 당
기지 마십시오.
4. 충전커넥터에 보호캡을 닫아 단자에 이물질
이 들어가지 않도록 하십시오.
5. 휴대용 충전케이블을 화물칸 수납 정리함에
넣어 안전하게 보관하십시오.
OAEEQ016061OAEEQ016061
0비상시 충전커넥터 분리
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 충전커넥터가 분리되지 않으면, 후드를 열고
비상해제케이블을 당기면 충전인렛 잠금 장치가
잠금 해제됩니다.
OAEEQ016060OAEEQ016060

36
전기자동차 충전 (휴대용 충전)
주 의
•제어 박스를 물에 잠기게 하지 마십시오.
•완속 충전커넥터나 플러그의 단자 부분
에 이물질이 들어가지 않도록 하십시오.
•케이블 또는 코드를 밟지 마십시오. 케
이블을 당겨 접거나 케이블 또는 코드가
꼬이지 않도록 하십시오.
•낙뢰(번개)가 있을 때는 충전하지 마십
시오.
•컨트롤 박스를 떨어 뜨리거나 무거운 물
체를 올려 놓지 마십시오.
•충전시 충전기 근처에 높은 온도를 발생시
킬 수 있는 물체를 위치시키지 마십시오.
•휴대용 충전케이블이 닳거나, 내부 전선
노출이 발생하거나, 어떠한 파손의 징후
가 있다면 휴대용 충전케이블을 사용하
지 마십시오.
•만약, ICCB 케이스, 완속 충전커넥터가
부서지거나, 금이 가거나, 개방되어진
부위가 있거나, 다른 어떠한 파손이 보
여지면 휴대용 충전케이블을 사용하지
마십시오.
•어린이의 조작이나 사용을 금하고, 사용
시 어린이들의 손이 닿지 않게 하십시오.
경 고

37

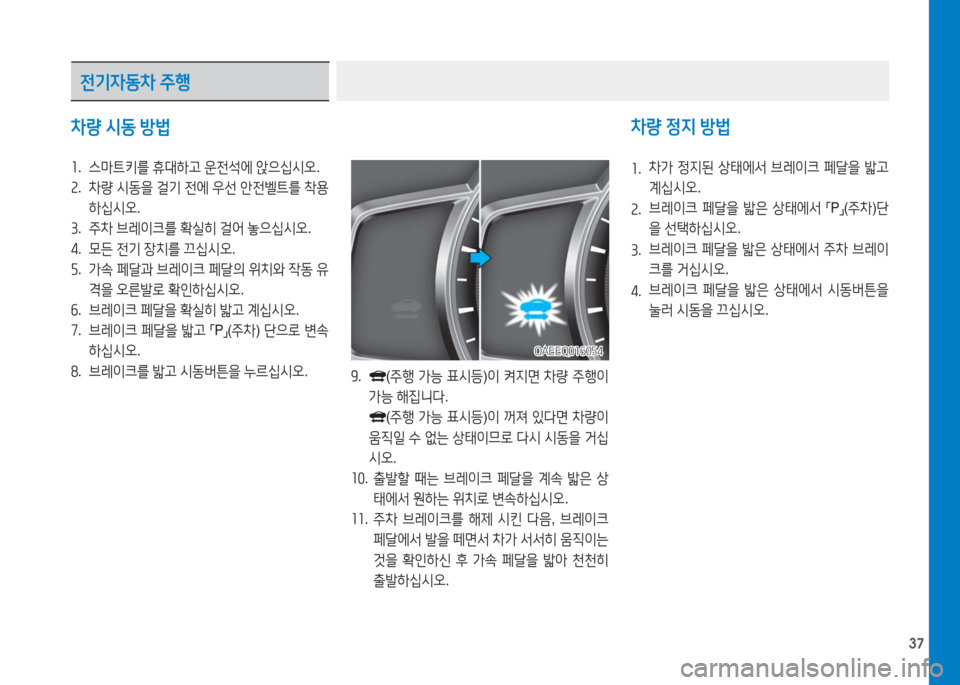

차량 시동 방법
1. 스마트키를 휴대하고 운전석에 앉으십시오.
2. 차량 시동을 걸기 전에 우선 안전벨트를 착용
하십시오.
3. 주차 브레이크를 확실히 걸어 놓으십시오.
4. 모든 전기 장치를 끄십시오.
5. 가속 페달과 브레이크 페달의 위치와 작동 유
격을 오른발로 확인하십시오.
6. 브레이크 페달을 확실히 밟고 계십시오.
7. 브레이크 페달을 밟고 「P」(주차) 단으로 변속
하십시오.
8. 브레이크를 밟고 시동버튼을 누르십시오.9. (주행 가능 표시등)이 켜지면 차량 주행이
가능 해집니다.
(주행 가능 표시등)이 꺼져 있다면 차량이
움직일 수 없는 상태이므로 다시 시동을 거십
시오.
10. 출발할 때는 브레이크 페달을 계속 밟은 상
태에서 원하는 위치로 변속하십시오.
11. 주차 브레이크를 해제 시킨 다음, 브레이크
페달에서 발을 떼면서 차가 서서히 움직이는
것을 확인하신 후 가속 페달을 밟아 천천히
출발하십시오.
전기자동차 주행
OAEEQ016054OAEEQ016054
차량 정지 방법
1. 차가 정지된 상태에서 브레이크 페달을 밟고
계십시오.
2. 브레이크 페달을 밟은 상태에서 「P」(주차)단
을 선택하십시오.
3. 브레이크 페달을 밟은 상태에서 주차 브레이
크를 거십시오.
4. 브레이크 페달을 밟은 상태에서 시동버튼을
눌러 시동을 끄십시오.

38

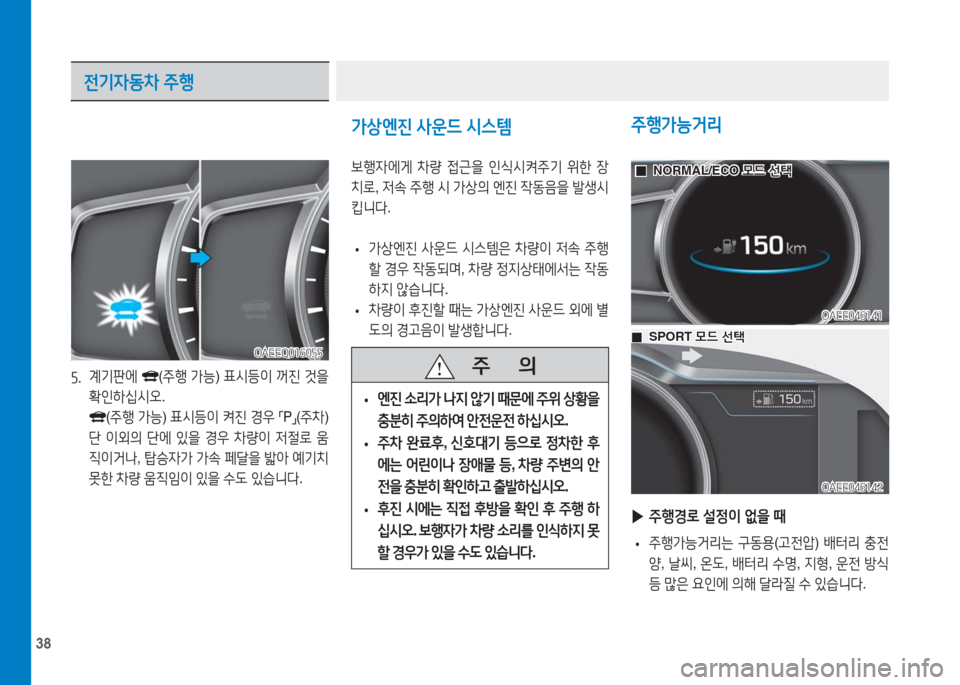

5. 계기판에 (주행 가능) 표시등이 꺼진 것을
확인하십시오.
(주행 가능) 표시등이 켜진 경우 「P」(주차)
단 이외의 단에 있을 경우 차량이 저절로 움
직이거나, 탑승자가 가속 페달을 밟아 예기치
못한 차량 움직임이 있을 수도 있습니다.
전기자동차 주행
OAEEQ016055OAEEQ016055
가상엔진 사운드 시스템
보행자에게 차량 접근을 인식시켜주기 위한 장
치로, 저속 주행 시 가상의 엔진 작동음을 발생시
킵니다.

•가상엔진 사운드 시스템은 차량이 저속 주행
할 경우 작동되며, 차량 정지상태에서는 작동
하지 않습니다.
•차량이 후진할 때는 가상엔진 사운드 외에 별
도의 경고음이 발생합니다.
주행가능거리
▶주행경로 설정이 없을 때
•주행가능거리는 구동용(고전압) 배터리 충전
양, 날씨, 온도, 배터리 수명, 지형, 운전 방식
등 많은 요인에 의해 달라질 수 있습니다.
OAEE046142OAEE046142
OAEE046141OAEE046141
주 의
•엔진 소리가 나지 않기 때문에 주위 상황을
충분히 주의하여 안전운전 하십시오.
•주차 완료후, 신호대기 등으로 정차한 후
에는 어린이나 장애물 등, 차량 주변의 안
전을 충분히 확인하고 출발하십시오.
•후진 시에는 직접 후방을 확인 후 주행 하
십시오. 보행자가 차량 소리를 인식하지 못
할 경우가 있을 수도 있습니다.
00NORMAL/ECO 모드 선택NORMAL/ECO 모드 선택
00SPORT 모드 선택SPORT 모드 선택

39
전기자동차 주행
•차량 사용 년한에 따라 구동용 배터리 자연
열화가 발생하며 이에 의한 주행거리 감소가
발생합니다.
•평균적으로 약 191km 주행 가능하며 주행 속
도, 냉·난방 사용 등 주행거리에 영향을 주는
다양한 조건 하에서 130~290km 범위의 거리
를 주행할 수 있습니다. 특히, 겨울철 난방 사
용이나 고속 주행 시 구동용 배터리의 전력 소
모가 커져 주행 거리가 짧아질 수 있으며 주행
가능거리 표시가 급격히 감소할 수 있습니다.
“---” 표시 이후에는 약 3~8km 주행 가능합니
다.(주행 속도, 냉난방 사용, 날씨, 운전습관
등 사용 환경에 따라 달라집니다.)
•충전 완료 후 계기판에 표시되는 주행가능거
리는 이전 주행 패턴에 따라 초기 주행가능거
리가 크게 변동될 수 있습니다.
이전 운행 패턴이 고속 주행, 냉·난방 등 구동
용 배터리 전력 소모가 큰 경우 초기 주행가능
거리가 감소하고 경제 운전으로 전력 소모가
적을 경우 초기 주행가능거리가 증가합니다.
주행가능거리 향상을 위한 운행 요령
•냉·난방 작동 시 구동용 배터리 전력을 사용
하므로 히터와 에어컨을 과다하게 작동하면
전력 소모가 커져 주행가능거리가 많이 단축
될수 있습니다. 따라서, 다양한 평가를 통해
개발한 23℃ AUTO 조건 설정 시 쾌적온도로
최적 에너지 소모 주행이 가능하므로 권장합
니다.
냉·난방이 필요 없을 때는 히터 및 에어컨을
끄십시오.
•가속 페달 위치를 일정하게 유지하여 경제속
도로 주행하십시오.
•가속 및 감속 시 가속 페달을 서서히 밟고, 해
제하십시오.
•항상 지정된 타이어 공기압을 유지하십시오.
•주행 중 불필요한 전장품을 사용하지 마십시오.
•불필요한 화물을 싣지 마십시오.
•공기저항을 증가시키는 부품을 차량에 장착
하지 마십시오.
▶주행경로 설정이 있을 때
경로를 설정하게 되면 ‘경로반영중’ 문구가
계기판에 표시된 후 주행가능거리가 변화할
수 있습니다. 이는, 주행경로가 기존에 학습
된 주행 연비를 이용하는 반면, 경로를 설정
할 때는 경로 정보를 반영하여 연비를 예측하
기 때문입니다.
단, 실제 주행가능거리는 교통상황, 주행 차
속 등에 따라 변화할 수 있습니다.

40
전기자동차 주행
구동용 배터리 충전량 표시계
• 구동용 배터리 충전 상태를 나타냅니다.
표시계에서 L(Low) 위치는 구동용 배터리 잔
량이 부족하여 충전이 필요한 상태이며,
H(High) 표시는 구동용 배터리 완전 충전 상
태를 표시합니다.
•고속도로나 자동차 전용도로를 주행할 경우
는 주행전에 구동용 배터리 충전이 충분한지
미리 확인하십시오.
OAEE046144OAEE046144OAEE046102OAEE046102
1. 구동용 배터리 충전 표시계 눈금이 2~3개 정
도 일때 배터리 잔량 경고등이 켜집니다.
2. 경고등이 켜진 이후에 주행 가능한 거리는 약
20~30km 정도입니다(주행 속도, 냉난방 사
용, 날씨, 운전 습관 등 사용 환경에 따라 달라
짐). 충전이 필요합니다.
주 의
구동용 배터리 게이지가 1~2칸 남은 상태
에서 일정 구간 주행 후에는, 차량이 일정
차속 이하로 제한됩니다. 이후에는 시동이
꺼지게 되니, 즉시 가까운 충전소로 이동 후
충전하십시오.
에코 가이드(ECO GUIDE)
모터 소비 전력 및 회생제동 브레이크의 전기에
너지의 충전, 방전 상태를 알려줍니다.
• POWER : 가속, 오르막 길 주행 시 모터 소
비 전력을 표시합니다. 전기 에너지가 많이
소모 될 수록 눈금이 올라갑니다.
•ECO : 일반적인 주행의 소비전력을 표시합
니다.
•CHARGE : 감속, 내리막길 주행 시 회생제
동을 통한 배터리의 충전 상태를 표시합니다.
전기 에너지가 많이 충전될 수록 눈금이 아래
로 내려갑니다.
OAEQ046008OAEQ046008

41

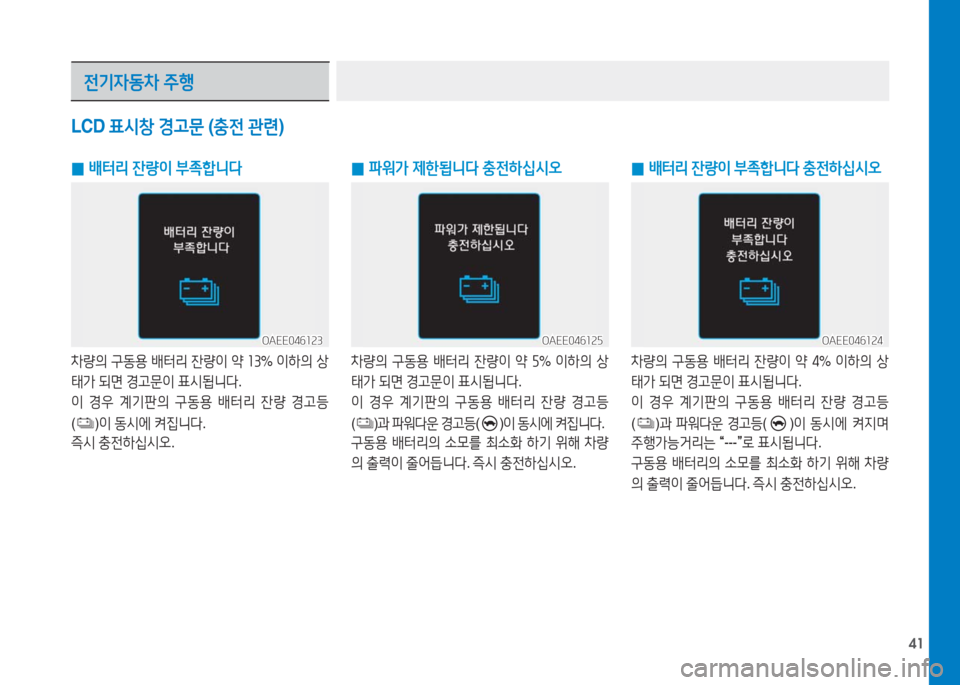

0배터리 잔량이 부족합니다 충전하십시오
차량의 구동용 배터리 잔량이 약 4% 이하의 상
태가 되면 경고문이 표시됩니다.
이 경우 계기판의 구동용 배터리 잔량 경고등
()과 파워다운 경고등( )이 동시에 켜지며
주행가능거리는 “---”로 표시됩니다.
구동용 배터리의 소모를 최소화 하기 위해 차량
의 출력이 줄어듭니다. 즉시 충전하십시오.
LCD 표시창 경고문 (충전 관련)
전기자동차 주행
0배터리 잔량이 부족합니다
차량의 구동용 배터리 잔량이 약 13% 이하의 상
태가 되면 경고문이 표시됩니다.
이 경우 계기판의 구동용 배터리 잔량 경고등
()이 동시에 켜집니다.
즉시 충전하십시오.
OAEE046123OAEE046123OAEE046124OAEE046124
0파워가 제한됩니다 충전하십시오
차량의 구동용 배터리 잔량이 약 5% 이하의 상
태가 되면 경고문이 표시됩니다.
이 경우 계기판의 구동용 배터리 잔량 경고등
()과 파워다운 경고등( )이 동시에 켜집니다.
구동용 배터리의 소모를 최소화 하기 위해 차량
의 출력이 줄어듭니다. 즉시 충전하십시오.
OAEE046125OAEE046125

42

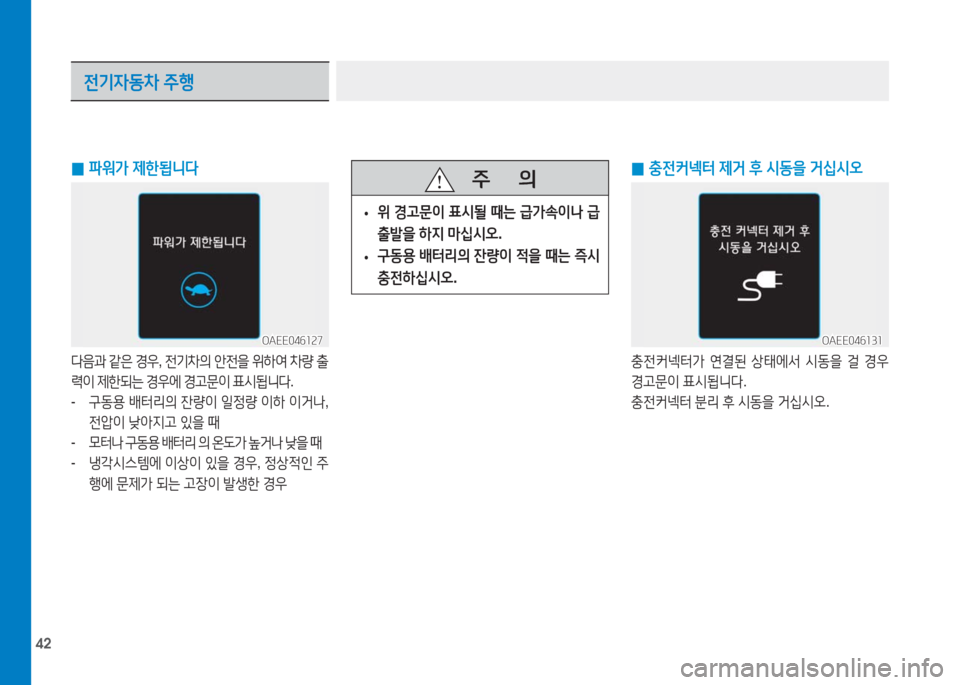

전기자동차 주행
0파워가 제한됩니다
다음과 같은 경우, 전기차의 안전을 위하여 차량 출
력이 제한되는 경우에 경고문이 표시됩니다.
- 구동용 배터리의 잔량이 일정량 이하 이거나,
전압이 낮아지고 있을 때
- 모터나 구동용 배터리 의 온도가 높거나 낮을 때
- 냉각시스템에 이상이 있을 경우, 정상적인 주
행에 문제가 되는 고장이 발생한 경우
OAEE046127OAEE046127
0충전커넥터 제거 후 시동을 거십시오
충전커넥터가 연결된 상태에서 시동을 걸 경우
경고문이 표시됩니다.
충전커넥터 분리 후 시동을 거십시오.
주 의
•위 경고문이 표시될 때는 급가속이나 급
출발을 하지 마십시오.
•구동용 배터리의 잔량이 적을 때는 즉시
충전하십시오.
OAEE046131OAEE046131

43

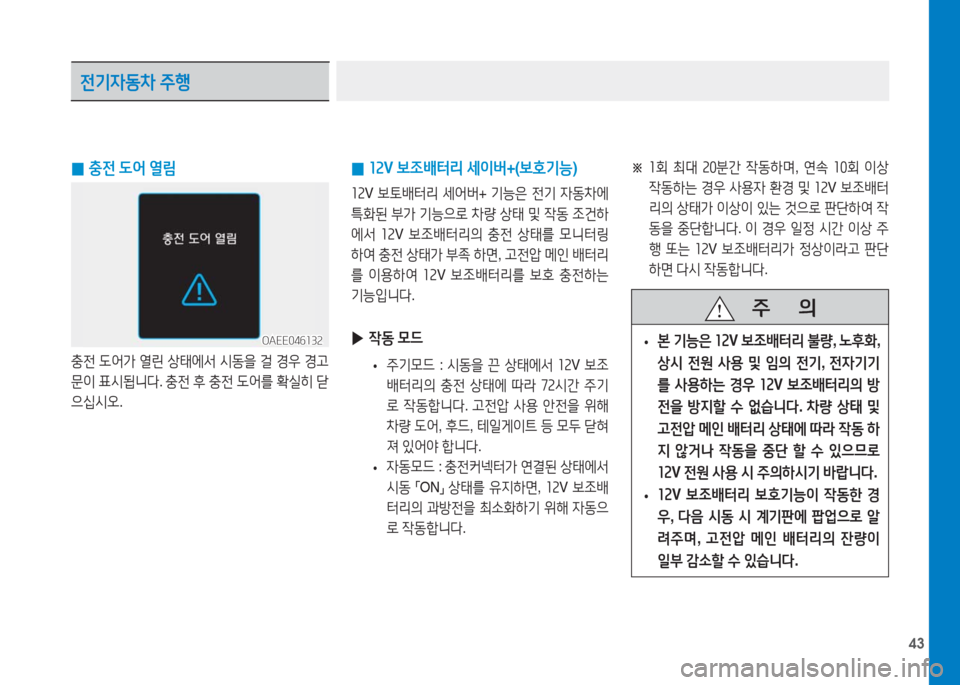

전기자동차 주행
0충전 도어 열림
충전 도어가 열린 상태에서 시동을 걸 경우 경고
문이 표시됩니다. 충전 후 충전 도어를 확실히 닫
으십시오.
OAEE046132OAEE046132
012V 보조배터리 세이버+(보호기능)
12V 보토배터리 세어버+ 기능은 전기 자동차에
특화된 부가 기능으로 차량 상태 및 작동 조건하
에서 12V 보조배터리의 충전 상태를 모니터링
하여 충전 상태가 부족 하면, 고전압 메인 배터리
를 이용하여 12V 보조배터리를 보호 충전하는
기능입니다.
▶작동 모드
•주기모드 : 시동을 끈 상태에서 12V 보조
배터리의 충전 상태에 따라 72시간 주기
로 작동합니다. 고전압 사용 안전을 위해
차량 도어, 후드, 테일게이트 등 모두 닫혀
져 있어야 합니다.
•자동모드 : 충전커넥터가 연결된 상태에서
시동 「ON」 상태를 유지하면, 12V 보조배
터리의 과방전을 최소화하기 위해 자동으
로 작동합니다.
※ 1회 최대 20분간 작동하며, 연속 10회 이상
작동하는 경우 사용자 환경 및 12V 보조배터
리의 상태가 이상이 있는 것으로 판단하여 작
동을 중단합니다. 이 경우 일정 시간 이상 주
행 또는 12V 보조배터리가 정상이라고 판단
하면 다시 작동합니다.
주 의
•본 기능은 12V 보조배터리 불량, 노후화,
상시 전원 사용 및 임의 전기, 전자기기
를 사용하는 경우 12V 보조배터리의 방
전을 방지할 수 없습니다. 차량 상태 및
고전압 메인 배터리 상태에 따라 작동 하
지 않거나 작동을 중단 할 수 있으므로
12V 전원 사용 시 주의하시기 바랍니다.
•12V 보조배터리 보호기능이 작동한 경
우, 다음 시동 시 계기판에 팝업으로 알
려주며, 고전압 메인 배터리의 잔량이
일부 감소할 수 있습니다.

44

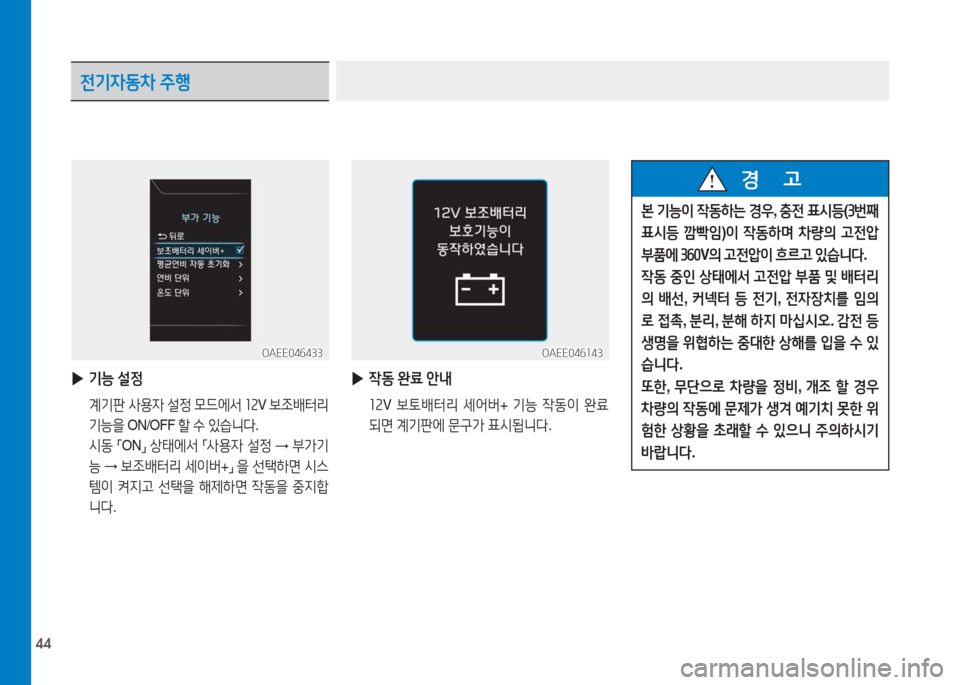

전기자동차 주행
▶기능 설정
계기판 사용자 설정 모드에서 12V 보조배터리
기능을 ON/OFF 할 수 있습니다.
시동 「ON」 상태에서 「사용자 설정 → 부가기
능 → 보조배터리 세이버+」 을 선택하면 시스
템이 켜지고 선택을 해제하면 작동을 중지합
니다.
OAEE046433OAEE046433
▶작동 완료 안내
12V 보토배터리 세어버+ 기능 작동이 완료
되면 계기판에 문구가 표시됩니다.
OAEE046143OAEE046143
본 기능이 작동하는 경우, 충전 표시등(3번째
표시등 깜빡임)이 작동하며 차량의 고전압
부품에 360V의 고전압이 흐르고 있습니다.
작동 중인 상태에서 고전압 부품 및 배터리
의 배선, 커넥터 등 전기, 전자장치를 임의
로 접촉, 분리, 분해 하지 마십시오. 감전 등
생명을 위협하는 중대한 상해를 입을 수 있
습니다.
또한, 무단으로 차량을 정비, 개조 할 경우
차량의 작동에 문제가 생겨 예기치 못한 위
험한 상황을 초래할 수 있으니 주의하시기
바랍니다.
경 고
