Hyundai Ioniq Electric 2016 아이오닉 Electric - 사용 설명서 (in Korean)

1

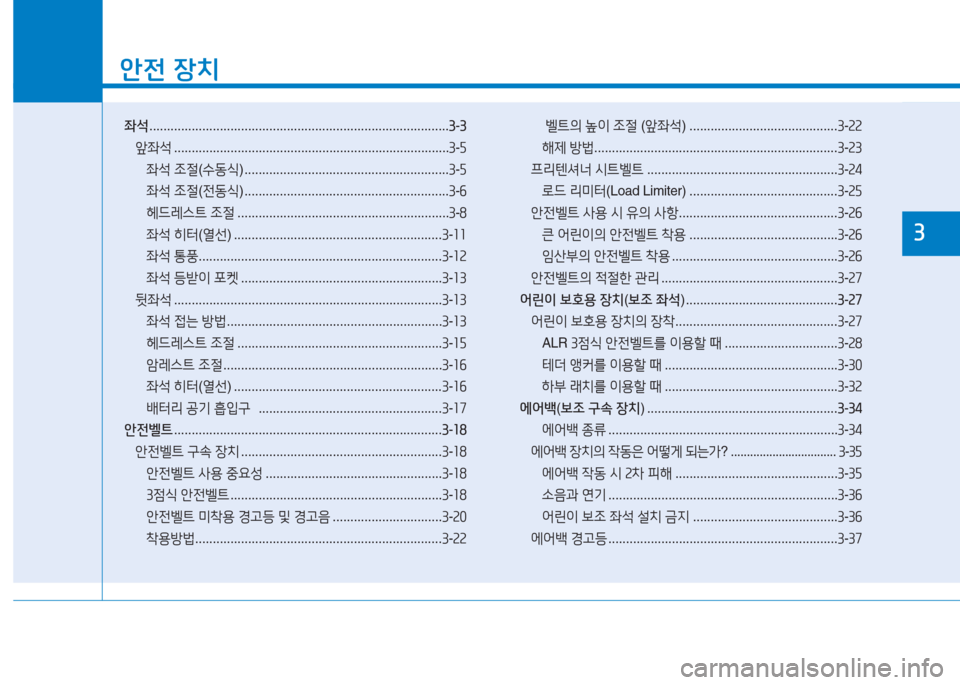

안전 장치
좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3
앞좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-5
좌석 조절(수동식) ..........................................................3-5
좌석 조절(전동식) ..........................................................3-6
헤드레스트 조절 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-8
좌석 히터(열선) ...........................................................3-11
좌석 통풍 .....................................................................3-12
좌석 등받이 포켓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
좌석 접는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
헤드레스트 조절 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-15
암레스트 조절 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
좌석 히터(열선) ...........................................................3-16
배터리 공기 흡입구 ....................................................3-17
안전벨트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
안전벨트 구속 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
안전벨트 사용 중요성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
3점식 안전벨트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
안전벨트 미착용 경고등 및 경고음 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-20
착용방법 ......................................................................3-22
벨트의 높이 조절 (앞좌석) ..........................................3-22
해제 방법 .....................................................................3-23
프리텐셔너 시트벨트 ......................................................3-24
로드 리미터(Load Limiter) ..........................................3-25
안전벨트 사용 시 유의 사항 .............................................3-26
큰 어린이의 안전벨트 착용 ..........................................3-26
임산부의 안전벨트 착용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-26
안전벨트의 적절한 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-27
어린이 보호용 장치(보조 좌석) ...........................................3-27
어린이 보호용 장치의 장착 ..............................................3-27
ALR 3점식 안전벨트를 이용할 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-28
테더 앵커를 이용할 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-30
하부 래치를 이용할 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-32
에어백(보조 구속 장치) ......................................................3-34
에어백 종류 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-34
에어백 장치의 작동은 어떻게 되는가? .................................3-35
에어백 작동 시 2차 피해 ..............................................3-35
소음과 연기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-36
어린이 보조 좌석 설치 금지 .........................................3-36
에어백 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-37
3

안전 장치

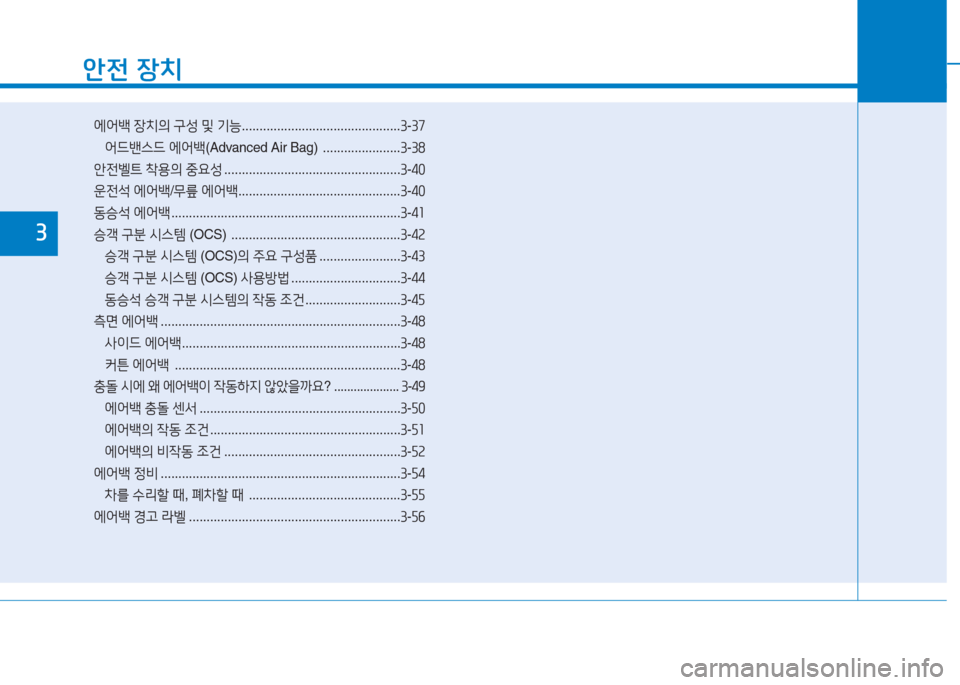

에어백 장치의 구성 및 기능 .............................................3-37
어드밴스드 에어백(Advanced Air Bag) ......................3-38
안전벨트 착용의 중요성 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-40
운전석 에어백/무릎 에어백 ..............................................3-40
동승석 에어백 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-41
승객 구분 시스템 (OCS) ................................................3-42
승객 구분 시스템 (OCS)의 주요 구성품 . . . . . . . . . . . . . . . . . . . . . . .3-43
승객 구분 시스템 (OCS) 사용방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-44
동승석 승객 구분 시스템의 작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . .3-45
측면 에어백 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-48
사이드 에어백 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-48
커튼 에어백 ................................................................3-48
충돌 시에 왜 에어백이 작동하지 않았을까요? ....................3-49
에어백 충돌 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-50
에어백의 작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-51
에어백의 비작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-52
에어백 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-54
차를 수리할 때, 폐차할 때 ...........................................3-55
에어백 경고 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-56
3

3-3
안전 장치
3

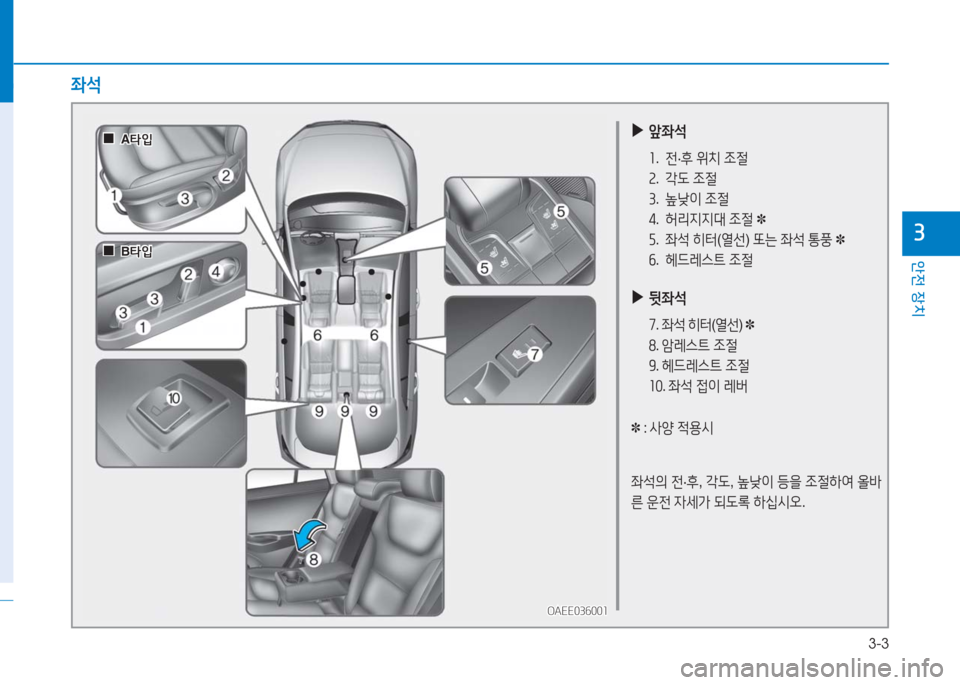

▶앞좌석
1. 전·후 위치 조절
2. 각도 조절
3. 높낮이 조절
4. 허리지지대 조절 ✽
5. 좌석 히터(열선) 또는 좌석 통풍 ✽
6. 헤드레스트 조절
▶뒷좌석
7. 좌석 히터(열선) ✽
8. 암레스트 조절
9. 헤드레스트 조절
10. 좌석 접이 레버
✽ : 사양 적용시
좌석의 전·후, 각도, 높낮이 등을 조절하여 올바
른 운전 자세가 되도록 하십시오.
OAEE036001OAEE036001
좌석
00A타입A타입
00B타입 B타입

3-4
안전 장치
•좌석 밑이나 좌석과 중앙 콘솔 박스의
틈새로 작은 물건 (라이터, 동전, 신용카
드 등)이 들어가 물건을 꺼내야 할 경우,
좌석의 기계 장치의 모서리 등에 의해
손 등의 신체 상해가 발생할 수 있습니
다. 물건을 꺼낼 경우 장갑을 착용하여
신체 상해를 예방하십시오.
•앞좌석 밑에는 어떤 물건도 놓아두지 마
십시오.
물건이 움직이면서 좌석 고정 장치와 부딪
히거나 좌석 밑에서 빠져 나올 수 있습니다.
•운전자의 발 근처에 물건이 있으면, 브
레이크 또는 가속 페달을 밟을 때 물건
이 움직이면서 방해를 주어 심각한 사고
가 날 수 있습니다.
•어린이 혼자 차 안에 남겨 두지 마십시
오. 예기치 못한 사고가 날 수 있습니다.
•주행 중에는 절대로 좌석을 조절하지 마
십시오.
주행 중에 좌석을 조절하면 운전에 방해
가 되어 심하게 다치거나 사망할 수 있
습니다.
경 고
•조절 후에는 좌석이 확실히 고정되어 있
는지 확인하십시오.
•좌석을 조절할 때는 뒷좌석 탑승자에 유
의하십시오.
•안전벨트는 바로 앉은 자세에서 가슴부
위를 지나도록 하고, 골반띠는 골반 부
분을 지나도록 착용하십시오.
•좌석각도를 조절할 때는 등받이가 정상
적인 위치에 있을 수 있게 방해되는 물
건을 제거하십시오.
물건에 방해를 받으면 등받이가 잠기지
않아, 급정차나 충돌 사고 시 심하게 다
치거나 사망할 수 있습니다.
•좌석을 조절할 때 레일 부분이나 좌석
고정 장치에 부딪혀 다치지 않도록 조심
하십시오. 특히 어린이나 유아들이 다치
지 않도록 주의하십시오. 항상 등받이를
똑바로 세우고 정상적인 위치에 주행하
십시오.
경 고
•주행 중 좌석을 접은 채로 앉지 마십시오.
충돌할 때 안전벨트가 제 기능을 하지
못하여 크게 다칠 수 있습니다.
•운전자는 차량을 제어하는데 방해가 되
지 않는 범위 내에서 스티어링 휠로부
터 가능한 뒤로 밀착하여 앉아야 합니
다. 스티어링 휠과 너무 가까우면 에어
백이 작동할 때 심각한 또는 치명적인
부상을 입을 수 있습니다.
•라이터를 바닥이나 좌석 사이에 놓지 마
십시오. 좌석을 움직일 때 가스가 분출
되는 경우 화재의 위험이 있습니다.
•방석을 사용할 경우 탑승자와 좌석과의
마찰력이 줄어들어 충돌이나 급정차 시
엉덩이가 안전벨트의 아랫부분으로 미
끄러질 수 있습니다. 이럴 경우 안전벨
트가 정상적인 기능을 하지 못해 심각
한 부상을 입을 수 있습니다.
경 고

3-5
안전 장치
3
0앞좌석
▶좌석 조절(수동식)
●전·후 위치 조절
1. 좌석 쿠션의 앞쪽 레버를 당긴 채, 좌석을
앞·뒤 원하는 위치로 조절하십시오.
2. 조절 레버를 놓으면 고정됩니다.
3. 조절이 끝나면 좌석을 가볍게 흔들어 확실
하게 고정되었는지 확인하십시오.
OAE036002OAE036002 ●각도 조절
1. 등받이에 기대어 좌석 각도 조절레버를 위
로 당겨 원하는 위치로 조절하십시오.
2. 조절 레버를 놓으면 고정됩니다.
3. 조절이 끝나면 등받이를 가볍게 흔들어 고
정되었는지 확인하십시오.
OAE036003OAE036003
•좌석 조절 시 좌석 밑이나 동작 부위에
손을 넣지 마십시오. 손가락 또는 손이
끼어 다칠 수 있습니다.
•좌석 등받이를 지나치게 뒤로 젖히고 앉
으면 탑승자의 몸이 충돌이나 급정차 시
에 안전벨트의 아래로 빠져나갈 수 있습
니다. 이럴 경우, 탑승자는 안전벨트에
복부나 목이 조여 심하게 다치거나 사망
할 수 있습니다.
그러므로 주행 중에는 항상 등받이를 바
로 세우고 앉으십시오.
경 고
ODH033002ODH033002

3-6
안전 장치
▶좌석 조절(전동식)
조절 스위치를 사용하여 좌석을 조절할 수 있
습니다. 주행 전에 좌석 위치를 조절해서 스
티어링 휠과 각종 페달, 그리고 스위치를 쉽
게 조작할 수 있도록 하십시오.
조절 스위치 조작 시 필요 이상의 힘을 가하
면 다른 부위까지 좌석이 움직여 질 수 있습
니다. 적당한 힘을 가하여 조절하십시오.
●높낮이 조절
1. 높낮이 조절 레버를 위로 당길 때 마다 좌
석이 조금씩 올라가고, 아래로 누를 때 마
다 좌석이 조금씩 내려갑니다.
2. 조절이 끝나면 레버에서 손을 떼십시오.
OAE036004OAE036004OAE036005OAE036005
●허리지지대 조절(운전석)
1. 허리 받침대 조절 스위치의 앞부분(1)을 누
르면 운전석 등받이 허리 지지부분이 앞으
로 튀어 나오고, 스위치의 뒷부분(2)을 누
르면 허리 지지부분이 뒤로 들어갑니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.

3-7
안전 장치
3
주 의
•전동식 좌석 조절 장치는 시동 「OFF」 상
태에서도 작동합니다. 어린이를 실내에
혼자 둔 경우 예기치 못한 사고로 다칠
수 있습니다.
•조절장치는 모터로 작동됩니다. 조절이
끝나면 스위치에서 손을 떼십시오. 과도
한 조작은 모터의 전기 장치에 손상을
입힐 수 있습니다.
•전동식 좌석 조절장치는 많은 양의 전기
동력을 필요로 합니다. 배터리가 방전되
지 않도록 차량 정지상태에서는 되도록
사용을 자제하십시오.
•동시에 두 개 이상의 스위치를 조작하지
마십시오. 모터 및 전기장치가 손상될
수 있습니다.
●전·후 위치 조절
1. 조절 스위치를 앞·뒤로 당겨 조절하십시오.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAE036006OAE036006
●각도 조절
1. 각도 조절 스위치 윗부분을 앞으로 당기면
등받이가 앞으로 숙여지고, 뒤로 당기면
등받이가 뒤로 젖혀집니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAE036007OAE036007

3-8
안전 장치
●높낮이 조절
1. 높낮이 조절 스위치의 앞쪽을 올리거나 내
리면 쿠션의 앞부분이 올라가거나 내려오
고, 뒤쪽을 올리거나 내리면 좌석 전체가
올라가거나 내려옵니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAE036008OAE036008
●허리지지대 조절(운전석)
1. 허리 받침대 조절 스위치의 앞부분(1)을
누르면 운전석 등받이 허리 지지부분이
앞으로 튀어 나오고, 스위치의 뒷부분(2)
을 누르면 허리 지지부분이 뒤로 들어갑
니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAE036005OAE036005
▶헤드레스트 조절
•헤드레스트는 안락감과 충돌 사고시 머리
와 목을 보호하도록 도와 줍니다. 원하는
위치로 조절하여 사용하십시오.
•헤드레스트와 머리사이 거리는 가까울수
록 후방 충돌시 목을 더 잘 보호할 수 있습
니다.
●전·후 위치 조절
헤드레스트를 잡고 그림과 같이 화살표 방향
으로 움직여 조절하십시오.
헤드레스트를 앞방향으로 최대한 이동시키면 자
동으로 헤드레스트가 뒷방향으로 이동합니다.
OAE036009OAE036009

3-9
안전 장치
3
●헤드레스트 높낮이 조절
헤드레스트의 높이는 헤드레스트의 중심부와
탑승자 귀 상단이 일치하도록 조절하십시오.
- 높일 때는 헤드레스트를 잡고 잠기는 위치
까지 위로 당겨 올리십시오(1).
- 내릴 때는 잠금해제 버튼(2)를 누른 상태
에서 헤드레스트를 위에서 누르십시오(3).
OAE036010OAE036010
주 의
헤드레스트와 시트의 높이가 상단에 있고,
시트가 앞쪽으로 이동된 상태에서 시트 등
받이를 앞으로 젖힐 경우 선바이저 등 주변
부품과 닿을수 있으니 주의하십시오.
OLF034015OLF034015
OAE036012OAE036012
OAE036011OAE036011
●분리할 때
1. 등받이 각도 조절레버(1)로 좌석 등받이
를 뒤로 젖히십시오(2).
00A타입A타입
00B타입B타입

3-10
안전 장치
2. 헤드레스트를 끝까지 올린 후 잠금해제
버튼(3)을 누른상태에서 헤드레스트를 위
로 올려 분리 하십시오(4).
OAE036014OAE036014
OAE036013OAE036013
●장착할 때
1. 등받이 각도 조절레버로 좌석 등받이를
뒤로 젖히십시오.
2. 헤드레스트 폴을 등받이 홈에 장착 시킵니다.
3. 잠금해제 버튼(1)을 누른 상태에서 헤드레
스트를 내려 조절하십시오(2).
4. 등받이 각도 조절레버(3)로 좌석 등받이
를 바로 세우십시오(4).
00A타입A타입
00B타입B타입
주 의
•헤드레스트에 액세서리 등 다른 물건을
걸거나 부착하지 마십시오. 사고 시 다
칠 수 있습니다.
•헤드레스트 위치 조절시 폴가이드 사이
에 손가락이 끼어 다칠 수 있습니다. 조
절시 주의하십시오.
ODH033013ODH033013
