Hyundai Ioniq Electric 2017 Betriebsanleitung (in German)

7-12
Wartung

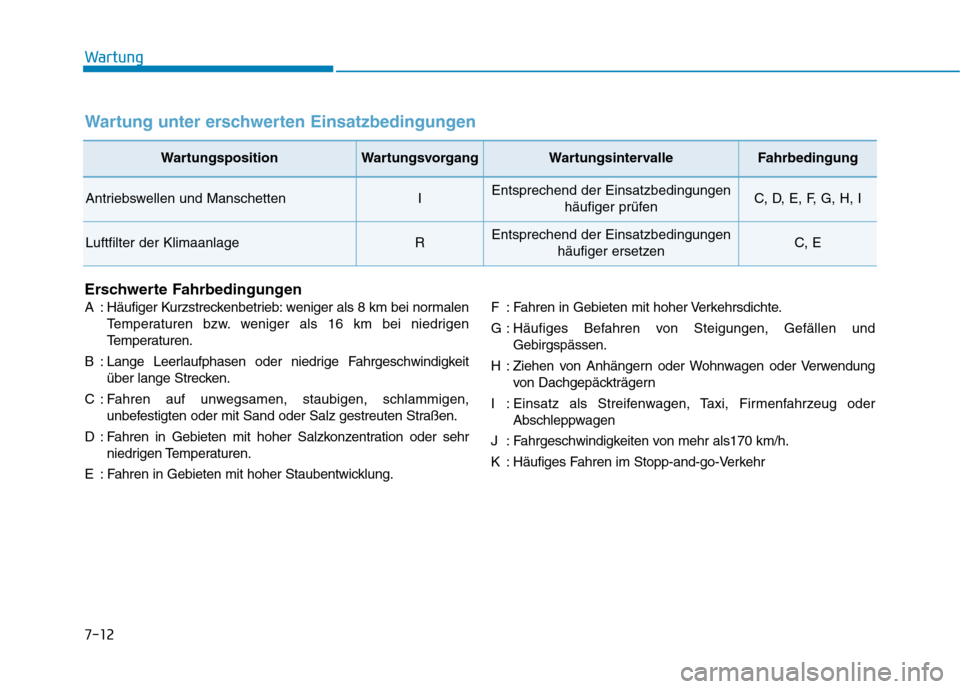

Erschwerte Fahrbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalenTemperaturen bzw. weniger als 16 km bei niedrigen
Temperaturen.
B : Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken.
C : Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
D : Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
E : Fahren in Gebieten mit hoher Staubentwicklung. F : Fahren in Gebieten mit hoher Verkehrsdichte.
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen.
H : Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen
J : Fahrgeschwindigkeiten von mehr als170 km/h.
K : Häufiges Fahren im Stopp-and-go-Verkehr
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G, H, I
Luftfilter der KlimaanlageREntsprechend der Einsatzbedingungenhäufiger ersetzenC, E
Wartung unter erschwerten Einsatzbedingungen

7-13
7
Wartung

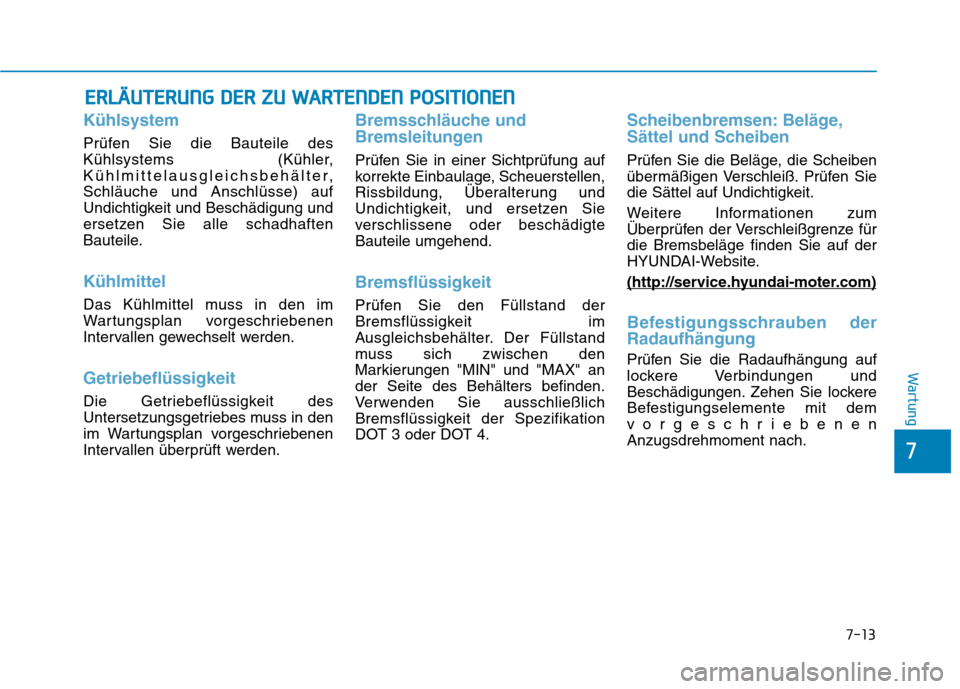

EERR LLÄÄ UU TTEERR UU NNGG DD EERR ZZ UU WW AARRTTEENN DDEENN PP OO SSIITT IIOO NNEENN
Kühlsystem
Prüfen Sie die Bauteile des
Kühlsystems (Kühler,
Kühlmittelausgleichsbehälter,Schläuche und Anschlüsse) auf
Undichtigkeit und Beschädigung und
ersetzen Sie alle schadhaften
Bauteile.
Kühlmittel
Das Kühlmittel muss in den im
Wartungsplan vorgeschriebenen
Intervallen gewechselt werden.
Getriebeflüssigkeit
Die Getriebeflüssigkeit des
Untersetzungsgetriebes muss in den
im Wartungsplan vorgeschriebenen
Intervallen überprüft werden.
Bremsschläuche und
Bremsleitungen
Prüfen Sie in einer Sichtprüfung auf
korrekte Einbaulage, Scheuerstellen,
Rissbildung, Überalterung und
Undichtigkeit, und ersetzen Sie
verschlissene oder beschädigteBauteile umgehend.
Bremsflüssigkeit
Prüfen Sie den Füllstand der
Bremsflüssigkeit im
Ausgleichsbehälter. Der Füllstand
muss sich zwischen den
Markierungen "MIN" und "MAX" ander Seite des Behälters befinden.
Verwenden Sie ausschließlich
Bremsflüssigkeit der Spezifikation
DOT 3 oder DOT 4.
Scheibenbremsen: Beläge,
Sättel und Scheiben
Prüfen Sie die Beläge, die Scheiben
übermäßigen Verschleiß. Prüfen Sie
die Sättel auf Undichtigkeit.
Weitere Informationen zum
Überprüfen der Verschleißgrenze fürdie Bremsbeläge finden Sie auf der
HYUNDAI-Website. (http://ser
vice.hyundai-moter.com)
Befestigungsschrauben der Radaufhängung
Prüfen Sie die Radaufhängung auf
lockere Verbindungen und
Beschädigungen. Zehen Sie lockere
Befestigungselemente mit dem
vorgeschriebenenAnzugsdrehmoment nach.

7-14
Wartung

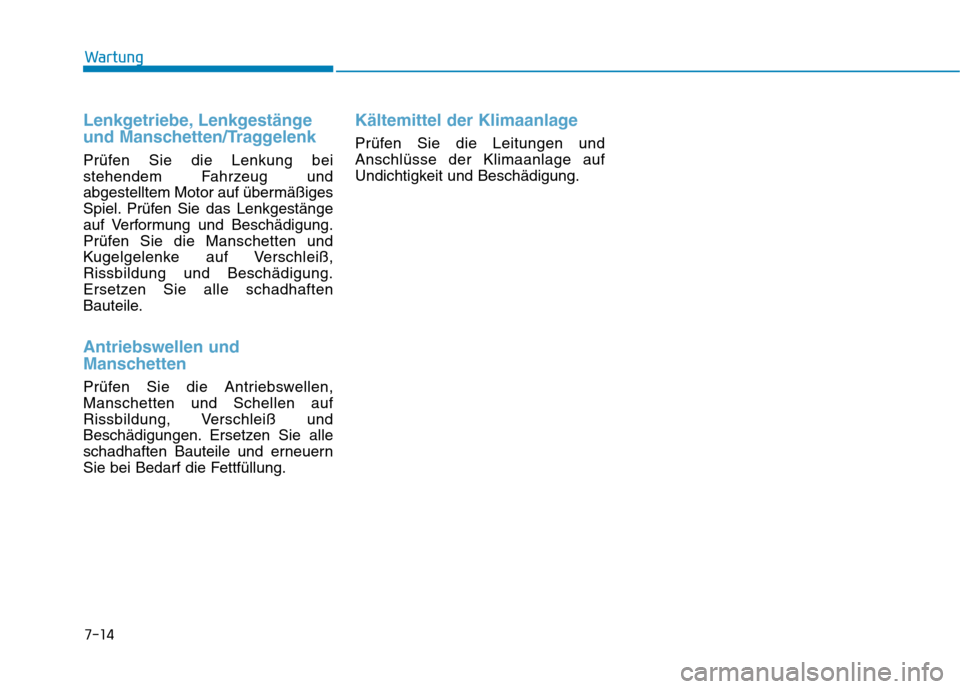

Lenkgetriebe, Lenkgestänge
und Manschetten/Traggelenk
Prüfen Sie die Lenkung bei
stehendem Fahrzeug und
abgestelltem Motor auf übermäßiges
Spiel. Prüfen Sie das Lenkgestänge
auf Verformung und Beschädigung.
Prüfen Sie die Manschetten und
Kugelgelenke auf Verschleiß,Rissbildung und Beschädigung.
Ersetzen Sie alle schadhaften
Bauteile.
Antriebswellen und
Manschetten
Prüfen Sie die Antriebswellen, Manschetten und Schellen auf
Rissbildung, Verschleiß und
Beschädigungen. Ersetzen Sie alle
schadhaften Bauteile und erneuern
Sie bei Bedarf die Fettfüllung.
Kältemittel der Klimaanlage
Prüfen Sie die Leitungen und Anschlüsse der Klimaanlage auf
Undichtigkeit und Beschädigung.

7-15
7
Wartung

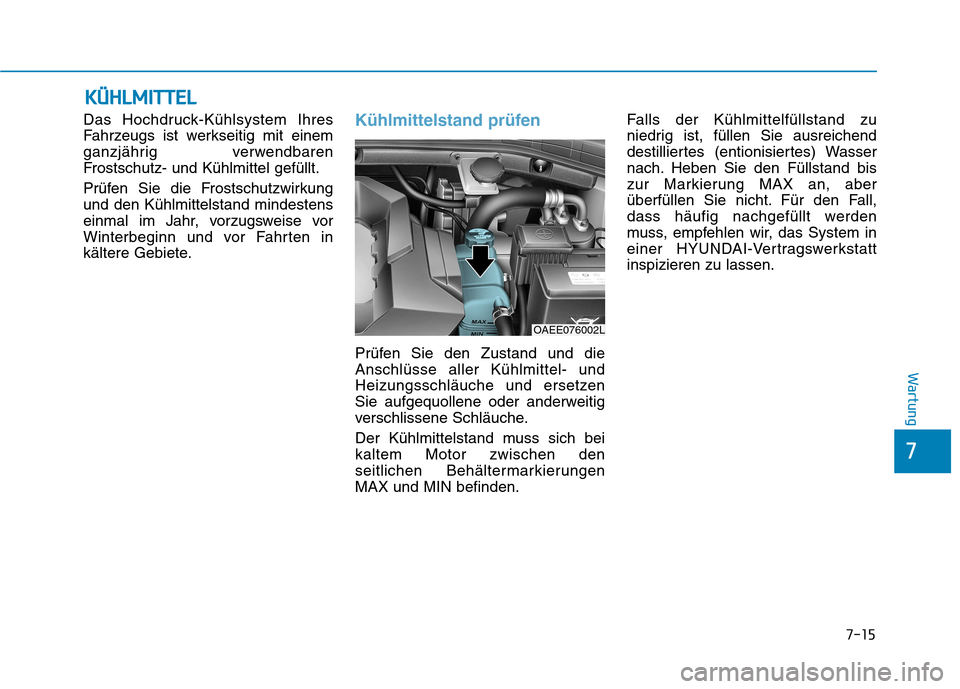

KKÜÜ HHLLMM IITT TT EELL
Das Hochdruck-Kühlsystem Ihres
Fahrzeugs ist werkseitig mit einem
ganzjährig verwendbaren
Frostschutz- und Kühlmittel gefüllt.
Prüfen Sie die Frostschutzwirkung und den Kühlmittelstand mindestens
einmal im Jahr, vorzugsweise vor
Winterbeginn und vor Fahrten in
kältere Gebiete.Kühlmittelstand prüfen
Prüfen Sie den Zustand und die Anschlüsse aller Kühlmittel- und
Heizungsschläuche und ersetzen
Sie aufgequollene oder anderweitig
verschlissene Schläuche.
Der Kühlmittelstand muss sich bei kaltem Motor zwischen den
seitlichen BehältermarkierungenMAX und MIN befinden. Falls der Kühlmittelfüllstand zu
niedrig ist, füllen Sie ausreichend
destilliertes (entionisiertes) Wasser
nach. Heben Sie den Füllstand bis
zur Markierung MAX an, aber
überfüllen Sie nicht. Für den Fall,
dass häufig nachgefüllt werden
muss, empfehlen wir, das System in
einer HYUNDAI-Vertragswerkstattinspizieren zu lassen.
OAEE076002L

7-16
Wartung

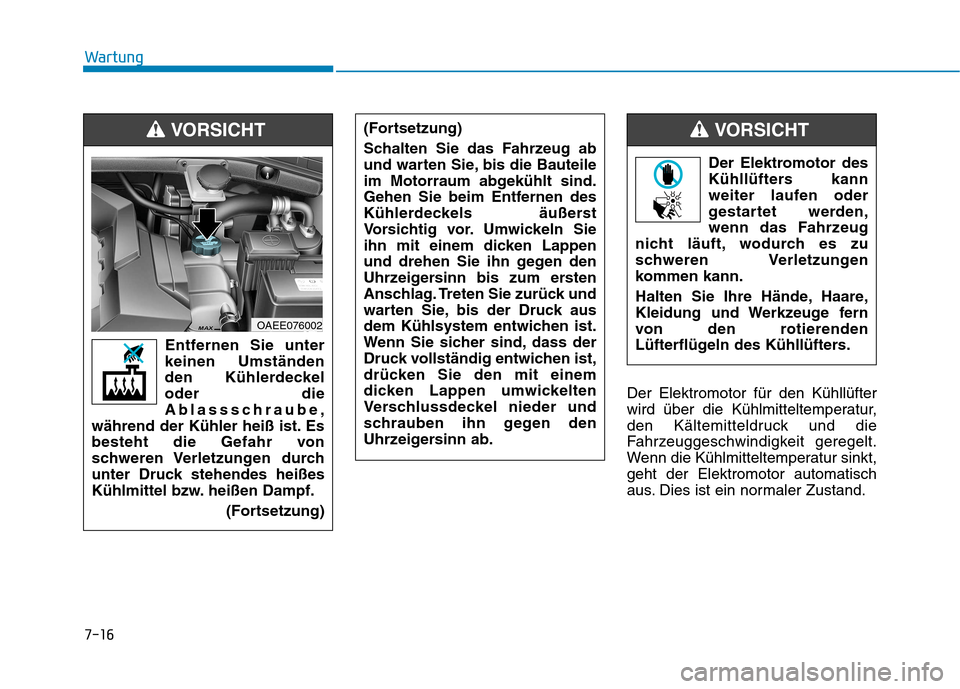

Der Elektromotor für den Kühllüfter
wird über die Kühlmitteltemperatur,
den Kältemitteldruck und die
Fahrzeuggeschwindigkeit geregelt.
Wenn die Kühlmitteltemperatur sinkt,geht der Elektromotor automatisch
aus. Dies ist ein normaler Zustand.
Entfernen Sie unter
keinen Umständen
den Kühlerdeckeloder die
Ablassschraube,
während der Kühler heiß ist. Es
besteht die Gefahr von
schweren Verletzungen durch
unter Druck stehendes heißes
Kühlmittel bzw. heißen Dampf.
(Fortsetzung)
VORSICHT
OAEE076002(Fortsetzung)
Schalten Sie das Fahrzeug ab
und warten Sie, bis die Bauteile
im Motorraum abgekühlt sind.
Gehen Sie beim Entfernen des
Kühlerdeckels äußerst
Vorsichtig vor. Umwickeln Sie
ihn mit einem dicken Lappen
und drehen Sie ihn gegen den
Uhrzeigersinn bis zum ersten
Anschlag. Treten Sie zurück und
warten Sie, bis der Druck aus
dem Kühlsystem entwichen ist.
Wenn Sie sicher sind, dass der
Druck vollständig entwichen ist,
drücken Sie den mit einem
dicken Lappen umwickelten
Verschlussdeckel nieder und
schrauben ihn gegen den
Uhrzeigersinn ab.
Der Elektromotor des
Kühllüfters kann
weiter laufen oder
gestartet werden,
wenn das Fahrzeug
nicht läuft, wodurch es zu
schweren Verletzungen
kommen kann.
Halten Sie Ihre Hände, Haare,
Kleidung und Werkzeuge fern
von den rotierenden
Lüfterflügeln des Kühllüfters.
VORSICHT

7-17
7
Wartung

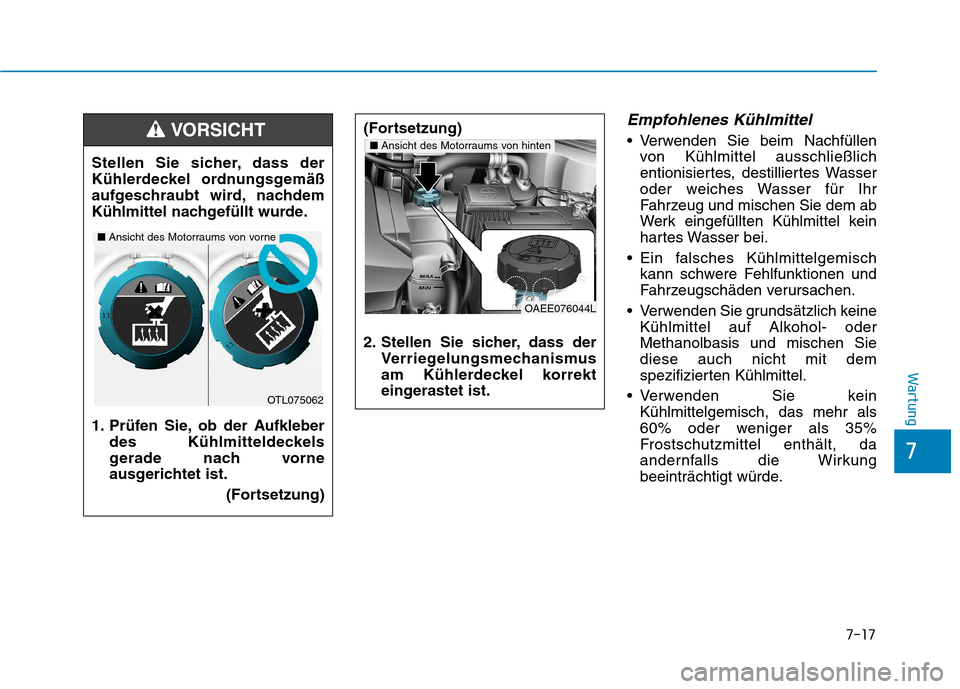

Empfohlenes Kühlmittel
Verwenden Sie beim Nachfüllenvon Kühlmittel ausschließlich
entionisiertes, destilliertes Wasser
oder weiches Wasser für Ihr
Fahrzeug und mischen Sie dem ab
Werk eingefüllten Kühlmittel kein
hartes Wasser bei.
Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Fahrzeugschäden verursachen.
Verwenden Sie grundsätzlich keine Kühlmittel auf Alkohol- oderMethanolbasis und mischen Siediese auch nicht mit dem
spezifizierten Kühlmittel.
Verwenden Sie kein Kühlmittelgemisch, das mehr als
60% oder weniger als 35%
Frostschutzmittel enthält, da
andernfalls die Wirkung
beeinträchtigt würde.
Stellen Sie sicher, dass der
Kühlerdeckel ordnungsgemäß
aufgeschraubt wird, nachdem
Kühlmittel nachgefüllt wurde.
1. Prüfen Sie, ob der Aufkleber
des Kühlmitteldeckels
gerade nach vorne
ausgerichtet ist.
(Fortsetzung)VORSICHT
OTL075062
■Ansicht des Motorraums von vorne (Fortsetzung)
2. Stellen Sie sicher, dass der
Verriegelungsmechanismus
am Kühlerdeckel korrekt
eingerastet ist.
OAEE076044L
■Ansicht des Motorraums von hinten

7-18
Wartung

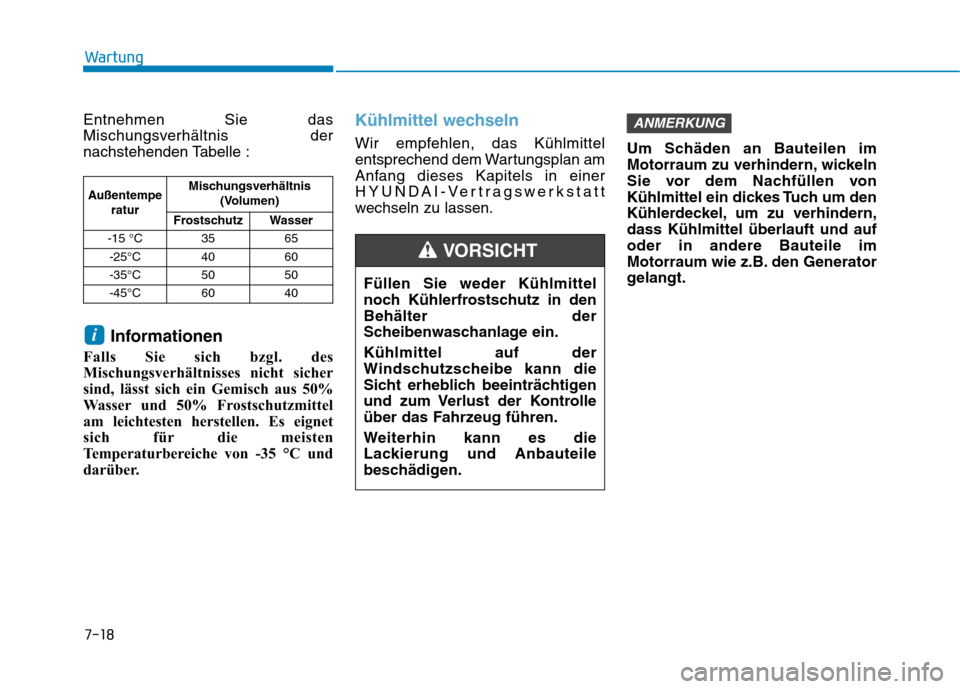

Entnehmen Sie das
Mischungsverhältnis der
nachstehenden Tabelle :Informationen
Falls Sie sich bzgl. des
Mischungsverhältnisses nicht sicher
sind, lässt sich ein Gemisch aus 50%
Wasser und 50% Frostschutzmittel
am leichtesten herstellen. Es eignet
sich für die meisten
Temperaturbereiche von -35 °C und
darüber.Kühlmittel wechseln
Wir empfehlen, das Kühlmittel
entsprechend dem Wartungsplan am
Anfang dieses Kapitels in einer
HYUNDAI-Vertragswerkstatt
wechseln zu lassen. Um Schäden an Bauteilen im
Motorraum zu verhindern, wickeln
Sie vor dem Nachfüllen von
Kühlmittel ein dickes Tuch um den
Kühlerdeckel, um zu verhindern,dass Kühlmittel überlauft und aufoder in andere Bauteile im
Motorraum wie z.B. den Generator
gelangt.
ANMERKUNG
i
Außentempe
ratur Mischungsverhältnis
(Volumen)
Frostschutz Wasser
-15 °C 35 65 -25°C 40 60
-35°C 50 50
-45°C 60 40
Füllen Sie weder Kühlmittel
noch Kühlerfrostschutz in denBehälter der
Scheibenwaschanlage ein. Kühlmittel auf der
Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die
Lackierung und Anbauteile
beschädigen.
VORSICHT

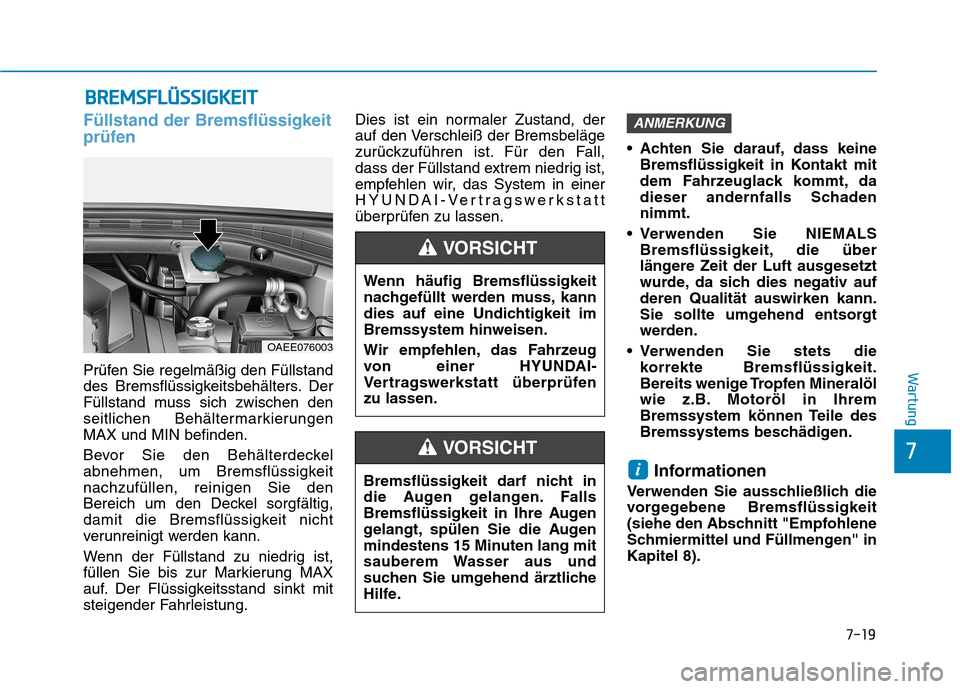

BBRREEMM SSFF LLÜÜ SSSS IIGG KKEEIITT
Füllstand der Bremsflüssigkeit
prüfen
Prüfen Sie regelmäßig den Füllstand
des Bremsflüssigkeitsbehälters. Der
Füllstand muss sich zwischen den
seitlichen BehältermarkierungenMAX und MIN befinden.
Bevor Sie den Behälterdeckel
abnehmen, um Bremsflüssigkeitnachzufüllen, reinigen Sie den
Bereich um den Deckel sorgfältig,
damit die Bremsflüssigkeit nicht
verunreinigt werden kann.
Wenn der Füllstand zu niedrig ist,
füllen Sie bis zur Markierung MAX
auf. Der Flüssigkeitsstand sinkt mit
steigender Fahrleistung. Dies ist ein normaler Zustand, der
auf den Verschleiß der Bremsbeläge
zurückzuführen ist. Für den Fall,
dass der Füllstand extrem niedrig ist,
empfehlen wir, das System in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Achten Sie darauf, dass keine
Bremsflüssigkeit in Kontakt mit
dem Fahrzeuglack kommt, da
dieser andernfalls Schadennimmt.
Verwenden Sie NIEMALS Bremsflüssigkeit, die über
längere Zeit der Luft ausgesetzt
wurde, da sich dies negativ auf
deren Qualität auswirken kann.
Sie sollte umgehend entsorgt
werden.
Verwenden Sie stets die korrekte Bremsflüssigkeit.
Bereits wenige Tropfen Mineralöl
wie z.B. Motoröl in Ihrem
Bremssystem können Teile des
Bremssystems beschädigen.
Informationen
Verwenden Sie ausschließlich die
vorgegebene Bremsflüssigkeit
(siehe den Abschnitt "Empfohlene
Schmiermittel und Füllmengen" inKapitel 8).
i
ANMERKUNG
7-19
7
Wartung
OAEE076003 Wenn häufig Bremsflüssigkeit
nachgefüllt werden muss, kann
dies auf eine Undichtigkeit imBremssystem hinweisen.
Wir empfehlen, das Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfenzu lassen.
VORSICHT
Bremsflüssigkeit darf nicht in
die Augen gelangen. Falls
Bremsflüssigkeit in Ihre Augen
gelangt, spülen Sie die Augen
mindestens 15 Minuten lang mit
sauberem Wasser aus und
suchen Sie umgehend ärztliche
Hilfe.
VORSICHT

7-20
WartungW

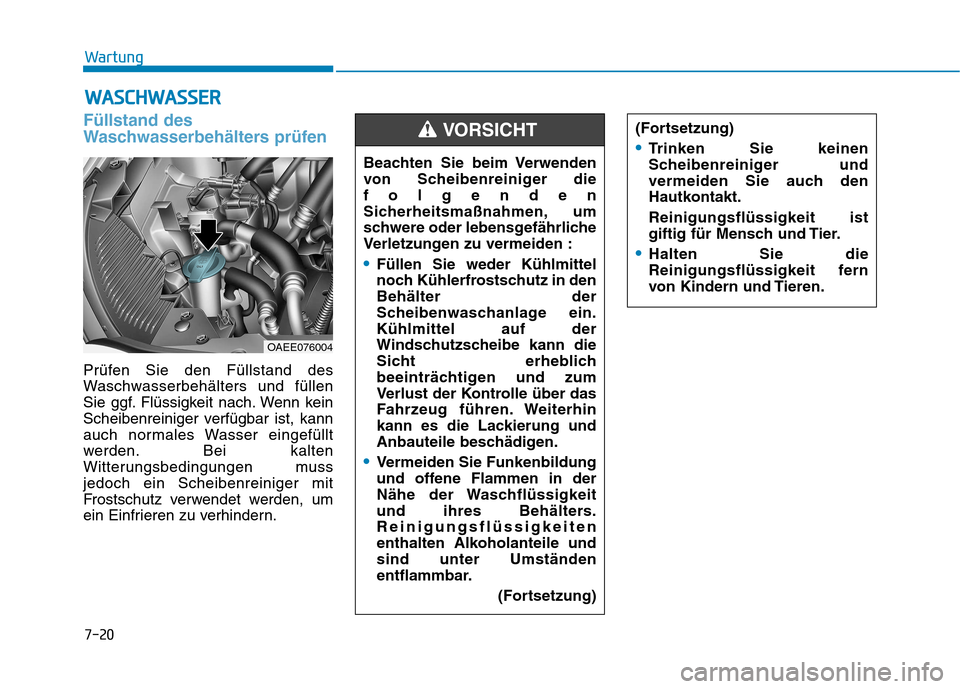

W AASSCC HH WW AASSSSEE RR
Füllstand des
Waschwasserbehälters prüfen
Prüfen Sie den Füllstand des
Waschwasserbehälters und füllen
Sie ggf. Flüssigkeit nach. Wenn kein
Scheibenreiniger verfügbar ist, kann
auch normales Wasser eingefüllt
werden. Bei kalten
Witterungsbedingungen mussjedoch ein Scheibenreiniger mit
Frostschutz verwendet werden, um
ein Einfrieren zu verhindern.
OAEE076004 Beachten Sie beim Verwenden
von Scheibenreiniger die
folgenden
Sicherheitsmaßnahmen, um
schwere oder lebensgefährliche
Verletzungen zu vermeiden :
Füllen Sie weder Kühlmittel
noch Kühlerfrostschutz in denBehälter der
Scheibenwaschanlage ein.Kühlmittel auf der
Windschutzscheibe kann die
Sicht erheblich
beeinträchtigen und zum
Verlust der Kontrolle über das
Fahrzeug führen. Weiterhin
kann es die Lackierung und
Anbauteile beschädigen.
Vermeiden Sie Funkenbildung
und offene Flammen in der
Nähe der Waschflüssigkeit
und ihres Behälters.Reinigungsflüssigkeiten
enthalten Alkoholanteile undsind unter Umständen
entflammbar.
(Fortsetzung)
(Fortsetzung)
Trinken Sie keinen
Scheibenreiniger und
vermeiden Sie auch den
Hautkontakt. Reinigungsflüssigkeit ist
giftig für Mensch und Tier.
Halten Sie die
Reinigungsflüssigkeit fern
von Kindern und Tieren.
VORSICHT

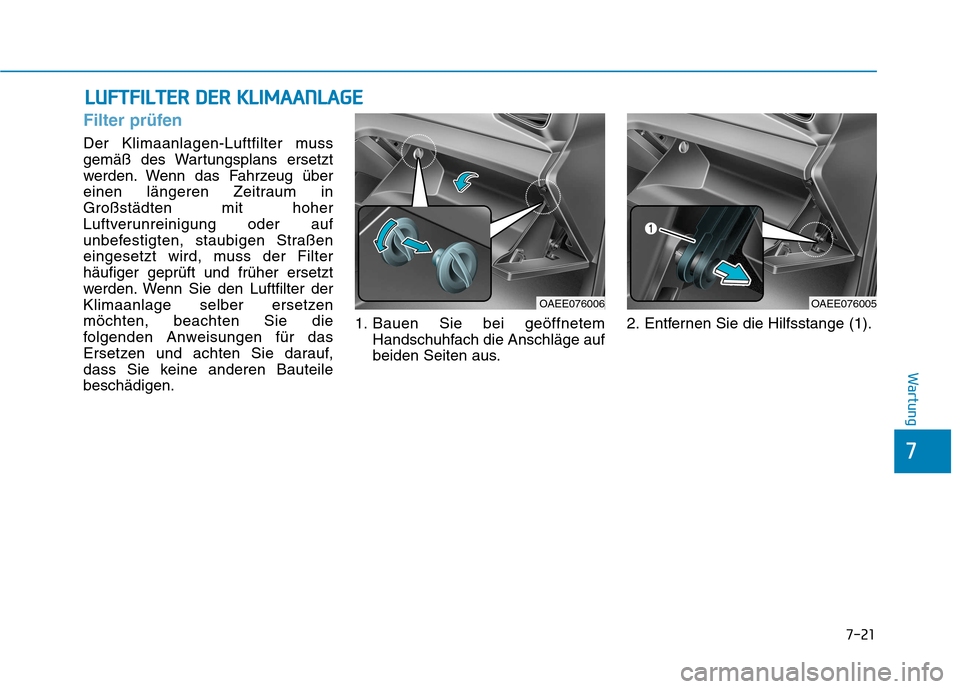

LLUU FFTT FFIILL TT EERR DD EERR KK LLIIMM AAAANN LLAA GG EE
7-21
7
Wartung
Filter prüfen
Der Klimaanlagen-Luftfilter muss
gemäß des Wartungsplans ersetzt
werden. Wenn das Fahrzeug über
einen längeren Zeitraum inGroßstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filterhäufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter der
Klimaanlage selber ersetzenmöchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteilebeschädigen. 1. Bauen Sie bei geöffnetem
Handschuhfach die Anschläge auf
beiden Seiten aus. 2. Entfernen Sie die Hilfsstange (1).
OAEE076005OAEE076006
