Hyundai Ioniq Electric 2017 Ägarmanual (in Swedish)

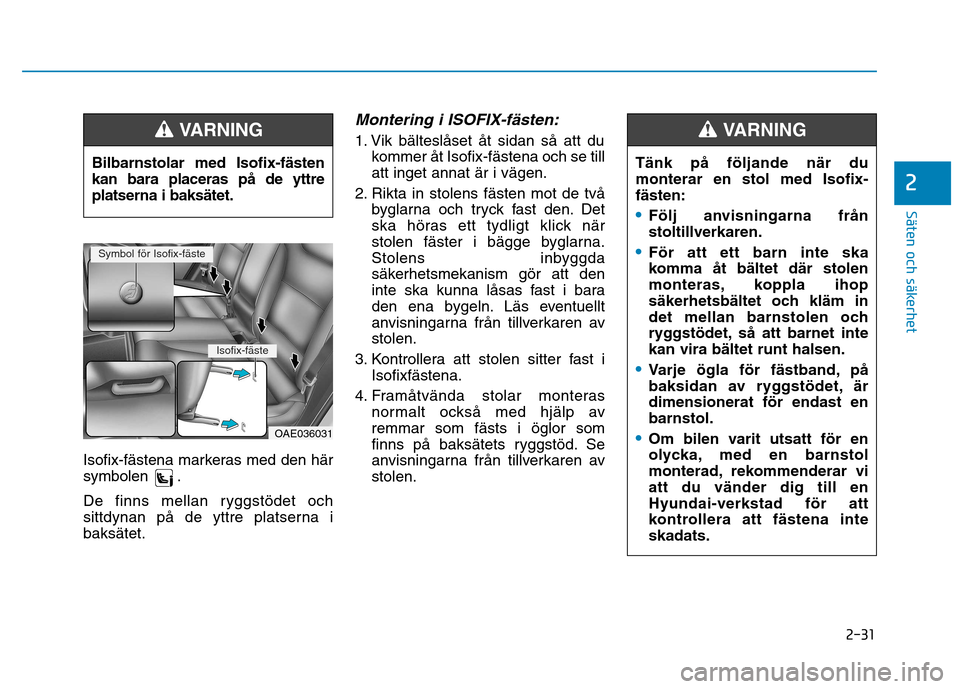

2-31
Säten och säkerhet
2
Isofix-fästena markeras med den här symbolen .
De finns mellan ryggstödet och
sittdynan på de yttre platserna ibaksätet.
Montering i ISOFIX-fästen:
1. Vik bälteslåset åt sidan så att dukommer åt Isofix-fästena och se tillatt inget annat är i vägen.
2. Rikta in stolens fästen mot de två byglarna och tryck fast den. Det
ska höras ett tydligt klick när
stolen fäster i bägge byglarna.
Stolens inbyggda
säkerhetsmekanism gör att den
inte ska kunna låsas fast i bara
den ena bygeln. Läs eventuellt
anvisningarna från tillverkaren avstolen.
3. Kontrollera att stolen sitter fast i Isofixfästena.
4. Framåtvända stolar monteras normalt också med hjälp avremmar som fästs i öglor som
finns på baksätets ryggstöd. Se
anvisningarna från tillverkaren avstolen.
Bilbarnstolar med Isofix-fästen kan bara placeras på de yttreplatserna i baksätet.
VARNING
OAE036031
Symbol för Isofix-fäste
Isofix-fäste
Tänk på följande när du monterar en stol med Isofix-fästen:
Följ anvisningarna från stoltillverkaren.
För att ett barn inte ska
komma åt bältet där stolen
monteras, koppla ihop
säkerhetsbältet och kläm in
det mellan barnstolen och
ryggstödet, så att barnet intekan vira bältet runt halsen.
Varje ögla för fästband, på
baksidan av ryggstödet, ärdimensionerat för endast enbarnstol.
Om bilen varit utsatt för en
olycka, med en barnstol
monterad, rekommenderar viatt du vänder dig till enHyundai-verkstad för att
kontrollera att fästena inteskadats.
VARNING

2-32
Säten och säkerhet

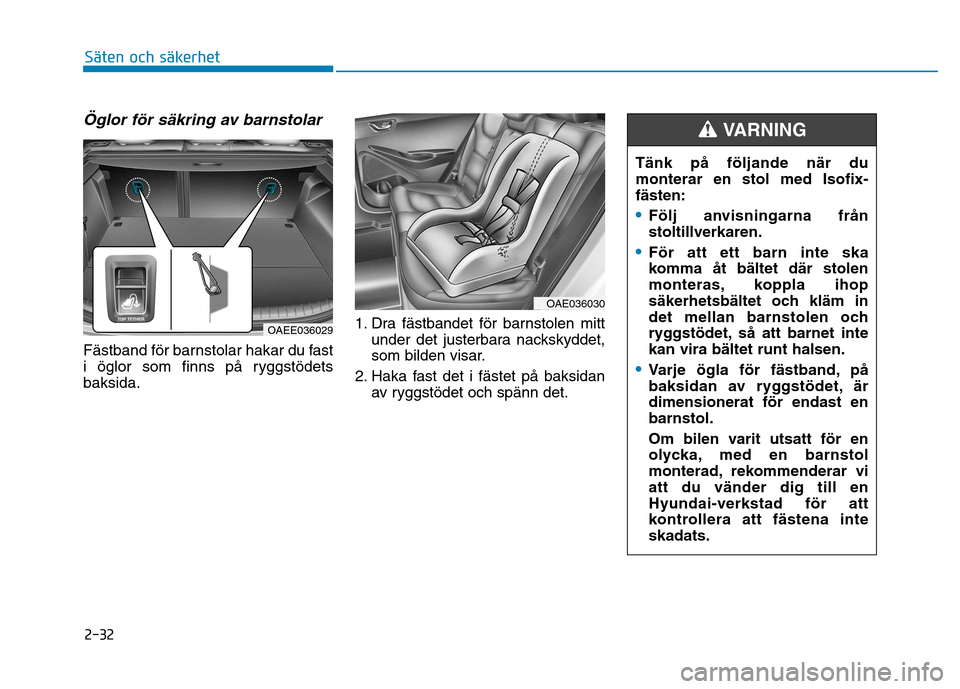

Öglor för säkring av barnstolar
Fästband för barnstolar hakar du fast
i öglor som finns på ryggstödetsbaksida.1. Dra fästbandet för barnstolen mitt
under det justerbara nackskyddet,
som bilden visar.
2. Haka fast det i fästet på baksidan av ryggstödet och spänn det. Tänk på följande när dumonterar en stol med Isofix-fästen:
Följ anvisningarna från stoltillverkaren.
För att ett barn inte ska
komma åt bältet där stolen
monteras, koppla ihop
säkerhetsbältet och kläm in
det mellan barnstolen och
ryggstödet, så att barnet intekan vira bältet runt halsen.
Varje ögla för fästband, på
baksidan av ryggstödet, ärdimensionerat för endast enbarnstol.
Om bilen varit utsatt för en
olycka, med en barnstol
monterad, rekommenderar viatt du vänder dig till enHyundai-verkstad för att
kontrollera att fästena inteskadats.
VARNING
OAE036030
OAEE036029

2-33
Säten och säkerhet
2

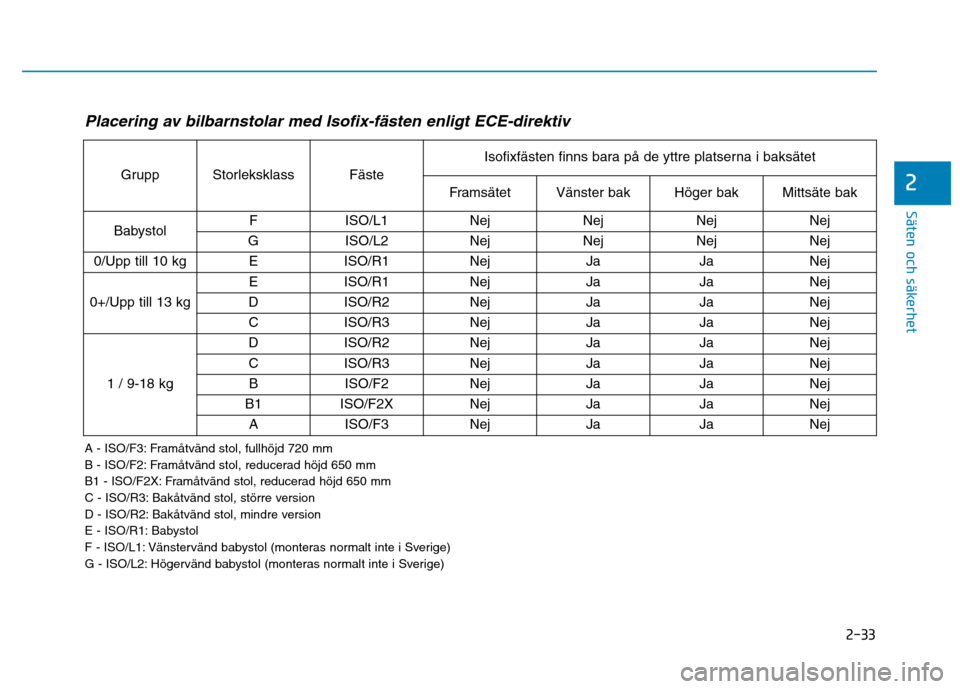

Placering av bilbarnstolar med Isofix-fästen enligt ECE-direktiv
A - ISO/F3: Framåtvänd stol, fullhöjd 720 mm
B - ISO/F2: Framåtvänd stol, reducerad höjd 650 mm
B1 - ISO/F2X: Framåtvänd stol, reducerad höjd 650 mm
C - ISO/R3: Bakåtvänd stol, större version
D - ISO/R2: Bakåtvänd stol, mindre version
E - ISO/R1: Babystol
F - ISO/L1: Vänstervänd babystol (monteras normalt inte i Sverige)
G - ISO/L2: Högervänd babystol (monteras normalt inte i Sverige)Grupp Storleksklass Fäste
Isofixfästen finns bara på de yttre platserna i baksätet
Framsätet Vänster bak Höger bak Mittsäte bak
Babystol F ISO/L1 Nej Nej Nej Nej
G ISO/L2 Nej Nej Nej Nej
0/Upp till 10 kg E ISO/R1 Nej Ja Ja Nej
0+/Upp till 13 kg E ISO/R1 Nej Ja Ja Nej
D ISO/R2 Nej Ja Ja Nej
C ISO/R3 Nej Ja Ja Nej
1 / 9-18 kg D ISO/R2 Nej Ja Ja Nej
C ISO/R3 Nej Ja Ja Nej
B ISO/F2 Nej Ja Ja Nej
B1 ISO/F2X Nej Ja Ja Nej
A ISO/F3 Nej Ja Ja Nej

2-34
Säten och säkerhet

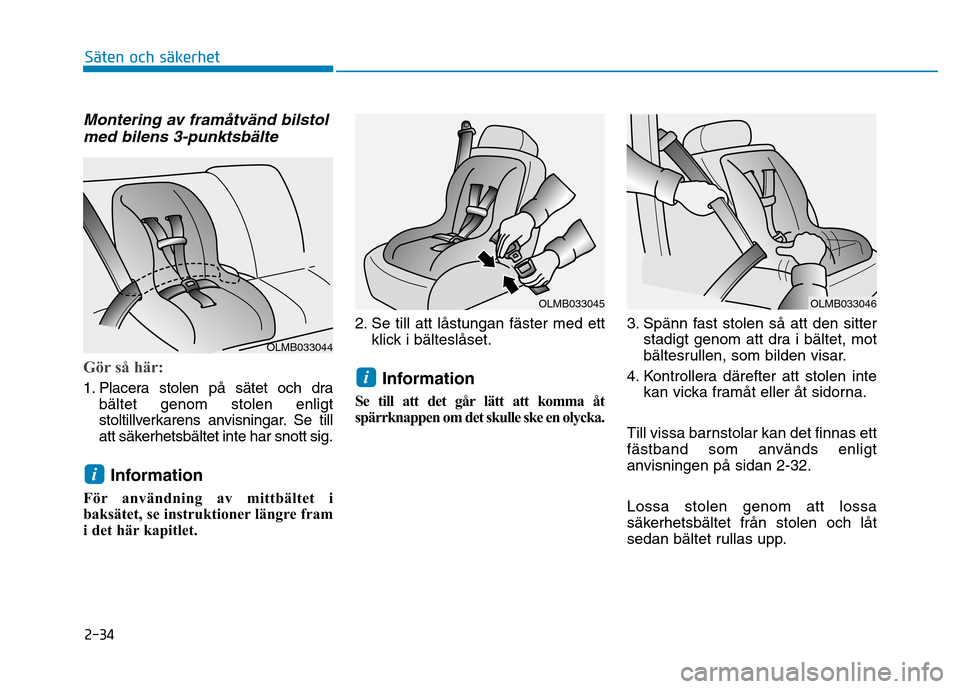

Montering av framåtvänd bilstolmed bilens 3-punktsbälte
Gör så här:
1. Placera stolen på sätet och dra bältet genom stolen enligt
stoltillverkarens anvisningar. Se till
att säkerhetsbältet inte har snott sig.
Information
För användning av mittbältet i
baksätet, se instruktioner längre fram
i det här kapitlet. 2. Se till att låstungan fäster med ett
klick i bälteslåset.
Information
Se till att det går lätt att komma åt
spärrknappen om det skulle ske en olycka. 3. Spänn fast stolen så att den sitter
stadigt genom att dra i bältet, mot
bältesrullen, som bilden visar.
4. Kontrollera därefter att stolen inte kan vicka framåt eller åt sidorna.
Till vissa barnstolar kan det finnas ett
fästband som används enligt
anvisningen på sidan 2-32. Lossa stolen genom att lossa
säkerhetsbältet från stolen och låt
sedan bältet rullas upp.i
i
OLMB033044
OLMB033045OLMB033046

2-35
Säten och säkerhet
2

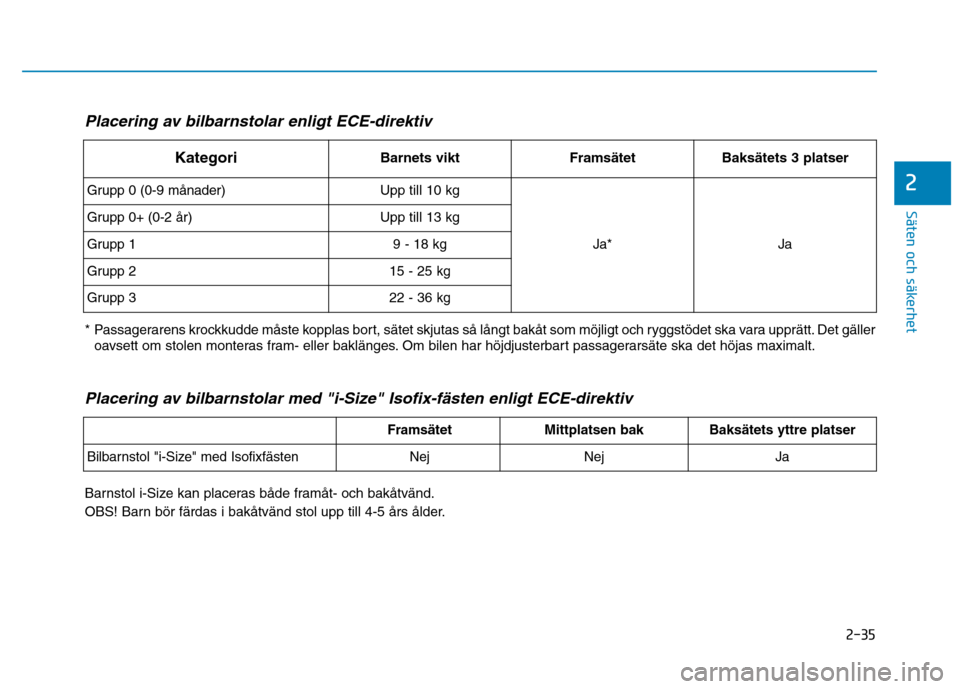

Placering av bilbarnstolar med "i-Size" Isofix-fästen enligt ECE-direktiv
Barnstol i-Size kan placeras både framåt- och bakåtvänd.
OBS! Barn bör färdas i bakåtvänd stol upp till 4-5 års ålder.
FramsätetMittplatsen bakBaksätets yttre platser
Bilbarnstol "i-Size" med IsofixfästenNejNejJa
Placering av bilbarnstolar enligt ECE-direktiv
* Passagerarens krockkudde måste kopplas bort, sätet skjutas så långt bakåt som möjligt och ryggstödet ska vara upprätt. Det gäller
oavsett om stolen monteras fram- eller baklänges. Om bilen har höjdjusterbart passagerarsäte ska det höjas maximalt.
KategoriBarnets viktFramsätetBaksätets 3 platser
Grupp 0 (0-9 månader)Upp till 10 kg
Ja*Ja
Grupp 0+ (0-2 år)Upp till 13 kg
Grupp 19 - 18 kg
Grupp 215 - 25 kg
Grupp 322 - 36 kg

2-36
Säten och säkerhet
Montering* Framsäte Yttre platser bak
Universal (5) Grupp 0+ Maxi Cosi Cabriofix B _ _ _ JA
JA
Grupp 1
Roemer King B _ _ _ JA
Roemer Duo Plus _I_F NEJ
Semiuniversal (5) Grupp 0+
Maxi Cosi Cabriofix
med Easybase2 B_S_ JA
Maxi Cosi Cabriofix med Easyfix _IS_ NEJ
Grupp 0+ / 1 HTS iZi Kid X3 _IS_ NEJ Grupp 1 Maxi Cosi Pearl
med Familyfix _IS_ NEJ
OEM (2) Q1,5 U/SU CRS XXX B I S F NEJ
Q3 U/SU CRS XXX B I S F NEJ

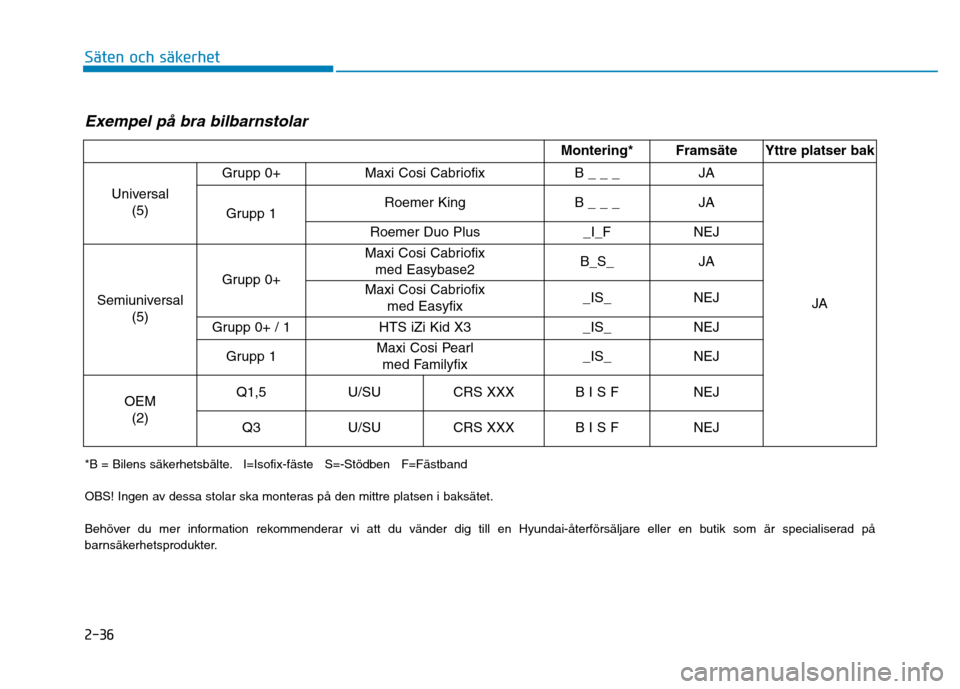

Exempel på bra bilbarnstolar
*B = Bilens säkerhetsbälte. I=Isofix-fäste S=-Stödben F=Fästband
OBS! Ingen av dessa stolar ska monteras på den mittre platsen i baksätet.
Behöver du mer information rekommenderar vi att du vänder dig till en Hyundai-återförsäljare eller en butik som är specialiserad på
barnsäkerhetsprodukter.

2-37
Säten och säkerhet
2

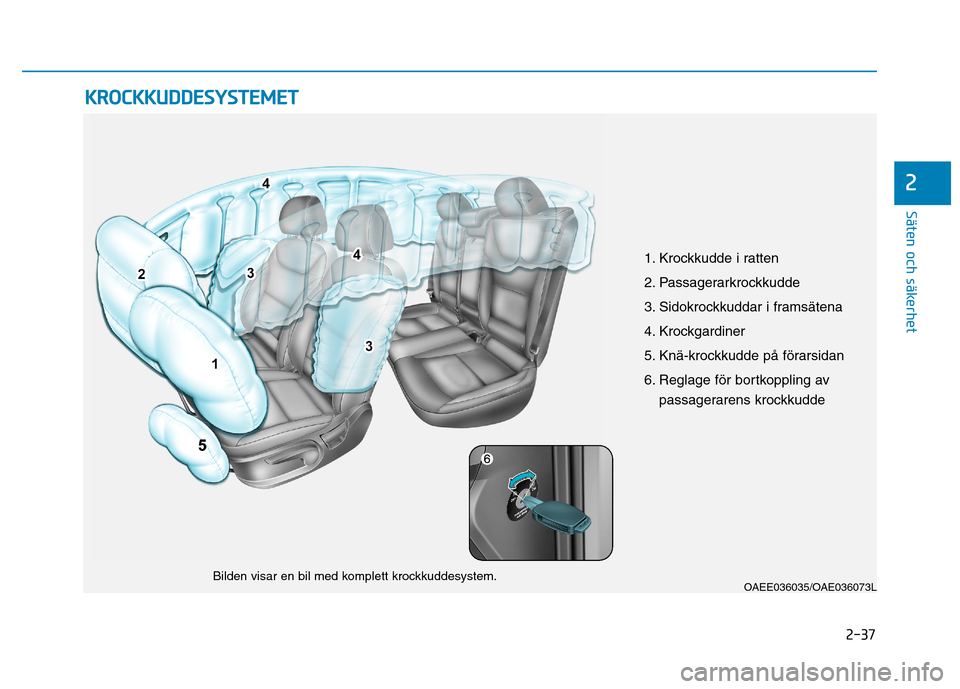

KKRROO CCKK KK UU DDDDEESSYY SSTT EEMM EETT
OAEE036035/OAE036073L
Bilden visar en bil med komplett krockkuddesystem. 1. Krockkudde i ratten
2. Passagerarkrockkudde
3. Sidokrockkuddar i framsätena
4. Krockgardiner
5. Knä-krockkudde på förarsidan
6. Reglage för bortkoppling av
passagerarens krockkudde

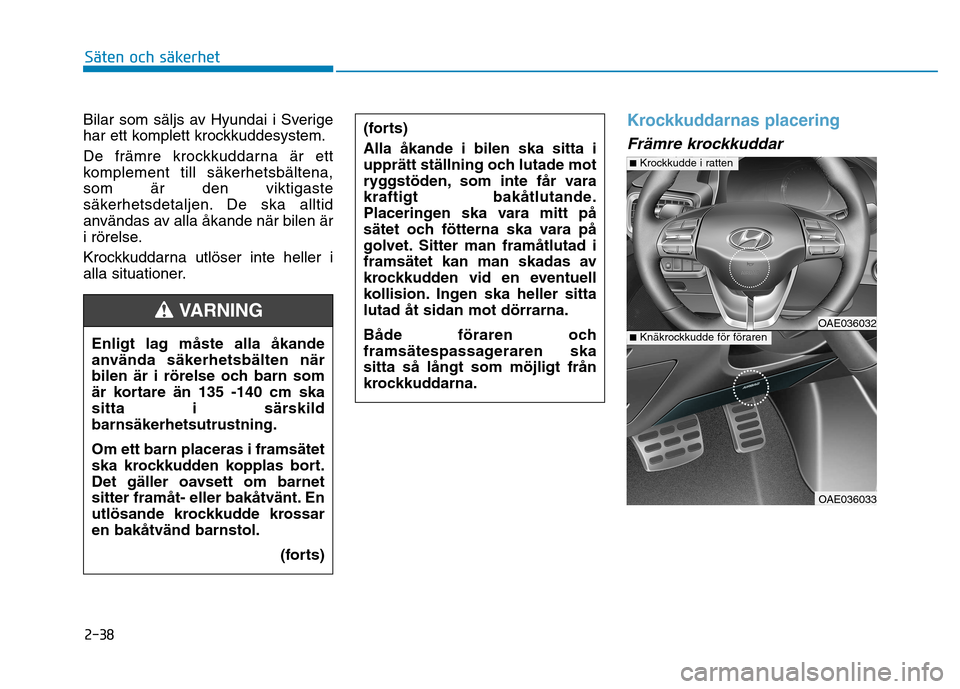

2-38
Säten och säkerhet
Bilar som säljs av Hyundai i Sverige
har ett komplett krockkuddesystem.
De främre krockkuddarna är ett
komplement till säkerhetsbältena,som är den viktigaste
säkerhetsdetaljen. De ska alltid
användas av alla åkande när bilen är
i rörelse.
Krockkuddarna utlöser inte heller i
alla situationer.Krockkuddarnas placering
Främre krockkuddar
Enligt lag måste alla åkande
använda säkerhetsbälten när
bilen är i rörelse och barn som
är kortare än 135 -140 cm ska
sitta i särskildbarnsäkerhetsutrustning. Om ett barn placeras i framsätet
ska krockkudden kopplas bort.
Det gäller oavsett om barnet
sitter framåt- eller bakåtvänt. En
utlösande krockkudde krossaren bakåtvänd barnstol.(forts)
(forts) Alla åkande i bilen ska sitta i
upprätt ställning och lutade mot
ryggstöden, som inte får vara
kraftigt bakåtlutande.
Placeringen ska vara mitt på
sätet och fötterna ska vara på
golvet. Sitter man framåtlutad i
framsätet kan man skadas av
krockkudden vid en eventuell
kollision. Ingen ska heller sittalutad åt sidan mot dörrarna.
Både föraren och
framsätespassageraren skasitta så långt som möjligt från
krockkuddarna.
VARNING OAE036032
OAE036033
■Krockkudde i ratten
■Knäkrockkudde för föraren

2-39
Säten och säkerhet
2

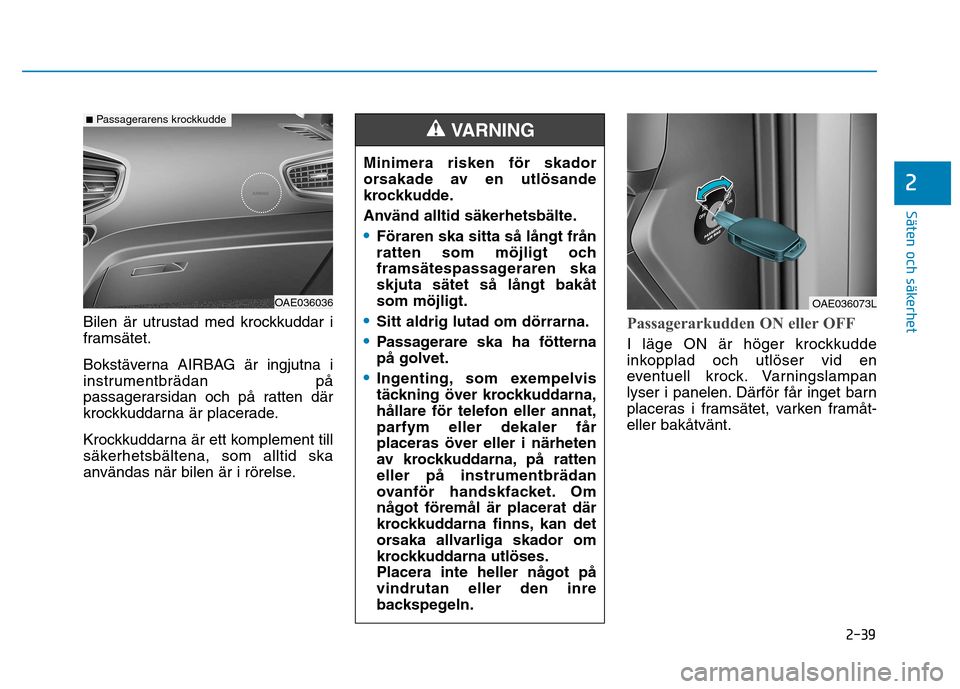

Bilen är utrustad med krockkuddar i
framsätet.
Bokstäverna AIRBAG är ingjutna i
instrumentbrädan på
passagerarsidan och på ratten där
krockkuddarna är placerade.
Krockkuddarna är ett komplement till
säkerhetsbältena, som alltid ska
användas när bilen är i rörelse.Passagerarkudden ON eller OFF
I läge ON är höger krockkudde
inkopplad och utlöser vid en
eventuell krock. Varningslampan
lyser i panelen. Därför får inget barn
placeras i framsätet, varken framåt-eller bakåtvänt.
Minimera risken för skador
orsakade av en utlösande
krockkudde.
Använd alltid säkerhetsbälte.
Föraren ska sitta så långt från
ratten som möjligt och
framsätespassageraren skaskjuta sätet så långt bakåtsom möjligt.
Sitt aldrig lutad om dörrarna.
Passagerare ska ha fötterna på golvet.
Ingenting, som exempelvis
täckning över krockkuddarna,
hållare för telefon eller annat,parfym eller dekaler fårplaceras över eller i närheten
av krockkuddarna, på ratteneller på instrumentbrädan
ovanför handskfacket. Omnågot föremål är placerat där
krockkuddarna finns, kan det
orsaka allvarliga skador om
krockkuddarna utlöses.Placera inte heller något påvindrutan eller den inre
backspegeln.
VARNING
OAE036036
■
Passagerarens krockkudde
OAE036073L

2-40
Säten och säkerhet

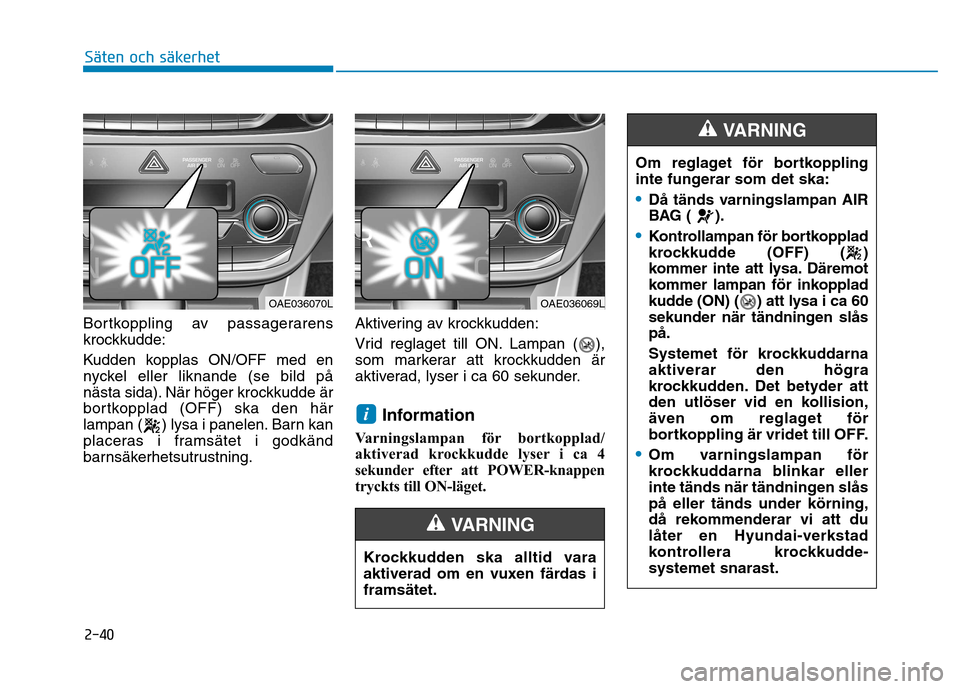

Bortkoppling av passagerarens
krockkudde:
Kudden kopplas ON/OFF med en
nyckel eller liknande (se bild på
nästa sida). När höger krockkudde är
bortkopplad (OFF) ska den här
lampan ( ) lysa i panelen. Barn kan
placeras i framsätet i godkänd
barnsäkerhetsutrustning.Aktivering av krockkudden:
Vrid reglaget till ON. Lampan ( ),
som markerar att krockkudden är
aktiverad, lyser i ca 60 sekunder.
Information
Varningslampan för bortkopplad/
aktiverad krockkudde lyser i ca 4
sekunder efter att POWER-knappen
tryckts till ON-läget.
i
Krockkudden ska alltid vara
aktiverad om en vuxen färdas iframsätet.
VARNING
Om reglaget för bortkoppling
inte fungerar som det ska:
Då tänds varningslampan AIR
BAG ( ).
Kontrollampan för bortkopplad
krockkudde (OFF) ( )
kommer inte att lysa. Däremot
kommer lampan för inkopplad
kudde (ON) ( ) att lysa i ca 60
sekunder när tändningen slåspå.
Systemet för krockkuddarna aktiverar den högra
krockkudden. Det betyder att
den utlöser vid en kollision,
även om reglaget för
bortkoppling är vridet till OFF.
Om varningslampan för
krockkuddarna blinkar eller
inte tänds när tändningen slåspå eller tänds under körning,
då rekommenderar vi att dulåter en Hyundai-verkstad
kontrollera krockkudde-systemet snarast.
VARNING
OAE036069LOAE036070L
