Hyundai Ioniq Electric 2017 Ägarmanual (in Swedish)

H14
LLAA DDDDNN IINN GGSSIINN DDIIKK AA TTOO RREERR FF ÖÖ RR EE LLBB IILL

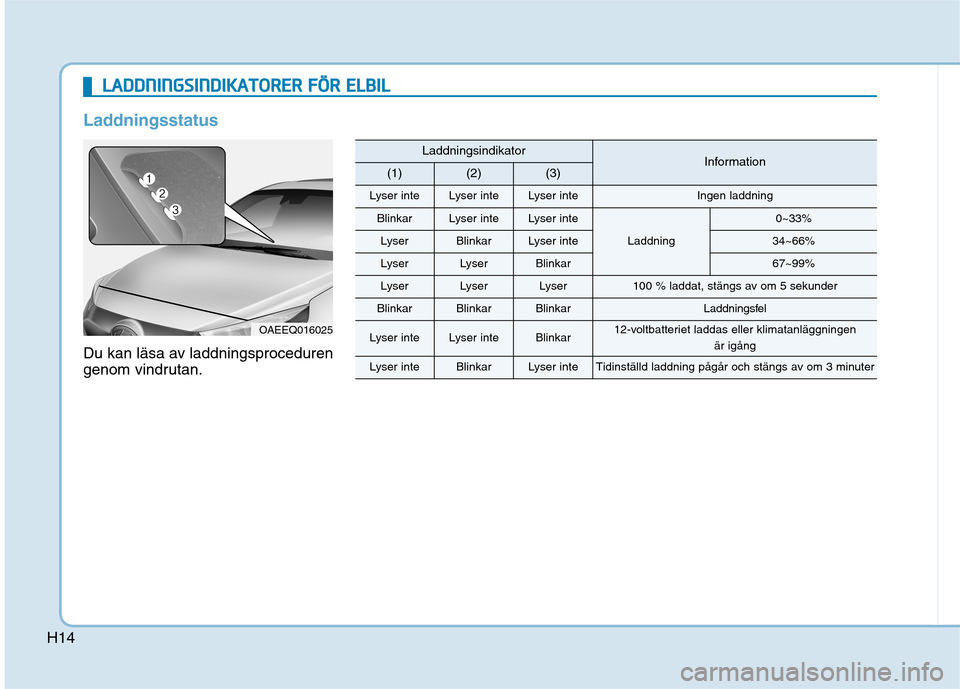

Laddningsstatus
Du kan läsa av laddningsproceduren
genom vindrutan.
OAEEQ016025
LaddningsindikatorInformation(1)(2)(3)
Lyser inteLyser inteLyser inteIngen laddning
BlinkarLyser inteLyser inte
Laddning
0~33%
LyserBlinkarLyser inte34~66%
LyserLyserBlinkar67~99%
LyserLyserLyser100 % laddat, stängs av om 5 sekunder
BlinkarBlinkarBlinkarLaddningsfel
Lyser inteLyser inteBlinkar12-voltbatteriet laddas eller klimatanläggningen
är igång
Lyser inteBlinkarLyser inteTidinställd laddning pågår och stängs av om 3 minuter

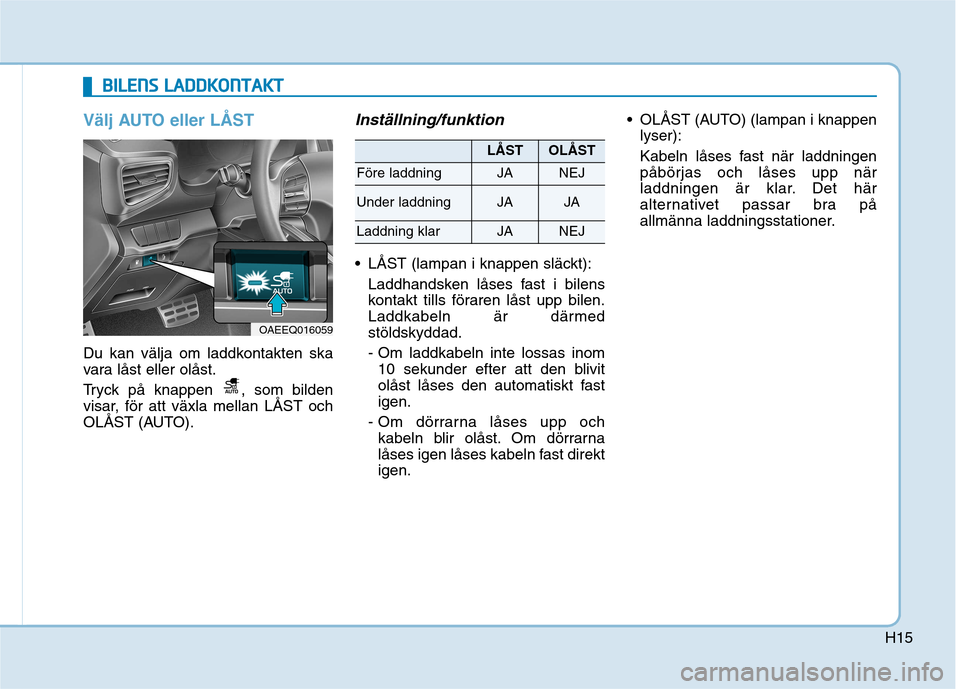

H15
Välj AUTO eller LÅST
Du kan välja om laddkontakten ska
vara låst eller olåst.
Tryck på knappen , som bilden
visar, för att växla mellan LÅST och
OLÅST (AUTO).
Inställning/funktion
LÅST (lampan i knappen släckt):Laddhandsken låses fast i bilens
kontakt tills föraren låst upp bilen.
Laddkabeln är därmedstöldskyddad.
- Om laddkabeln inte lossas inom10 sekunder efter att den blivit
olåst låses den automatiskt fastigen.
- Om dörrarna låses upp och kabeln blir olåst. Om dörrarna
låses igen låses kabeln fast direktigen. OLÅST (AUTO) (lampan i knappen
lyser):
Kabeln låses fast när laddningen påbörjas och låses upp när
laddningen är klar. Det här
alternativet passar bra på
allmänna laddningsstationer.
BBIILL EE NN SS LL AA DDDDKKOO NNTTAA KKTT
OAEEQ016059
LÅSTOLÅST
Före laddningJANEJ
Under laddningJAJA
Laddning klarJANEJ

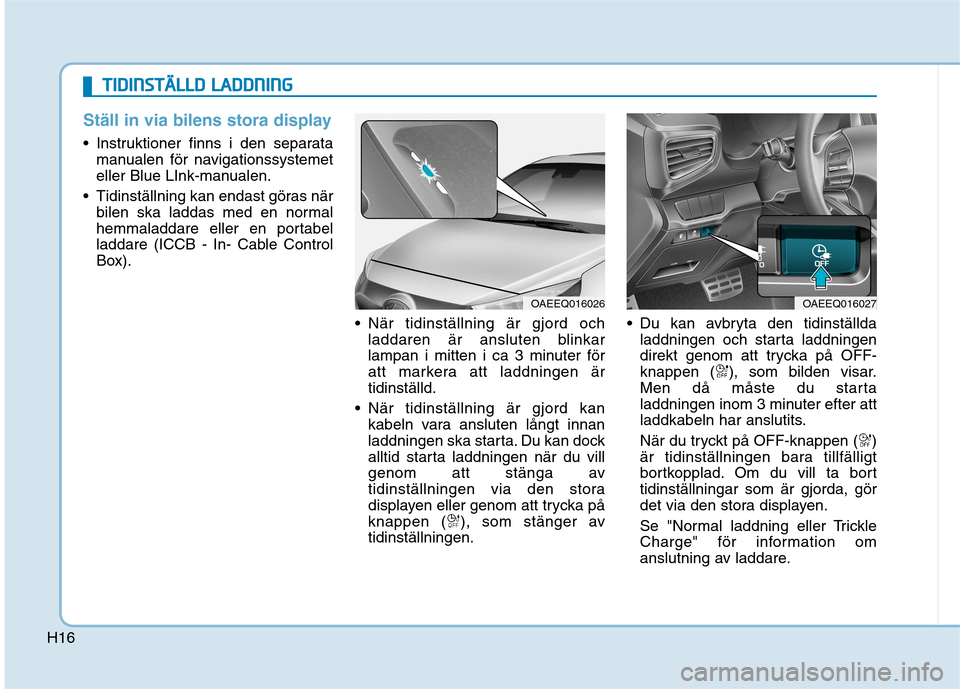

H16
Ställ in via bilens stora display
Instruktioner finns i den separatamanualen för navigationssystemet
eller Blue LInk-manualen.
Tidinställning kan endast göras när bilen ska laddas med en normal
hemmaladdare eller en portabel
laddare (ICCB - In- Cable Control
Box).
När tidinställning är gjord ochladdaren är ansluten blinkar
lampan i mitten i ca 3 minuter för
att markera att laddningen ärtidinställd.
När tidinställning är gjord kan kabeln vara ansluten långt innan
laddningen ska starta. Du kan dock
alltid starta laddningen när du vill
genom att stänga av
tidinställningen via den stora
displayen eller genom att trycka på
knappen ( ), som stänger avtidinställningen. Du kan avbryta den tidinställda
laddningen och starta laddningen
direkt genom att trycka på OFF-
knappen ( ), som bilden visar.
Men då måste du starta
laddningen inom 3 minuter efter att
laddkabeln har anslutits.
När du tryckt på OFF-knappen ( )
är tidinställningen bara tillfälligt
bortkopplad. Om du vill ta borttidinställningar som är gjorda, gör
det via den stora displayen.
Se "Normal laddning eller Trickle
Charge" för information om
anslutning av laddare.
OAEEQ016026
TTIIDD IINN SSTT ÄÄ LLLLDD LL AA DDDDNN IINN GG
OAEEQ016027

H17

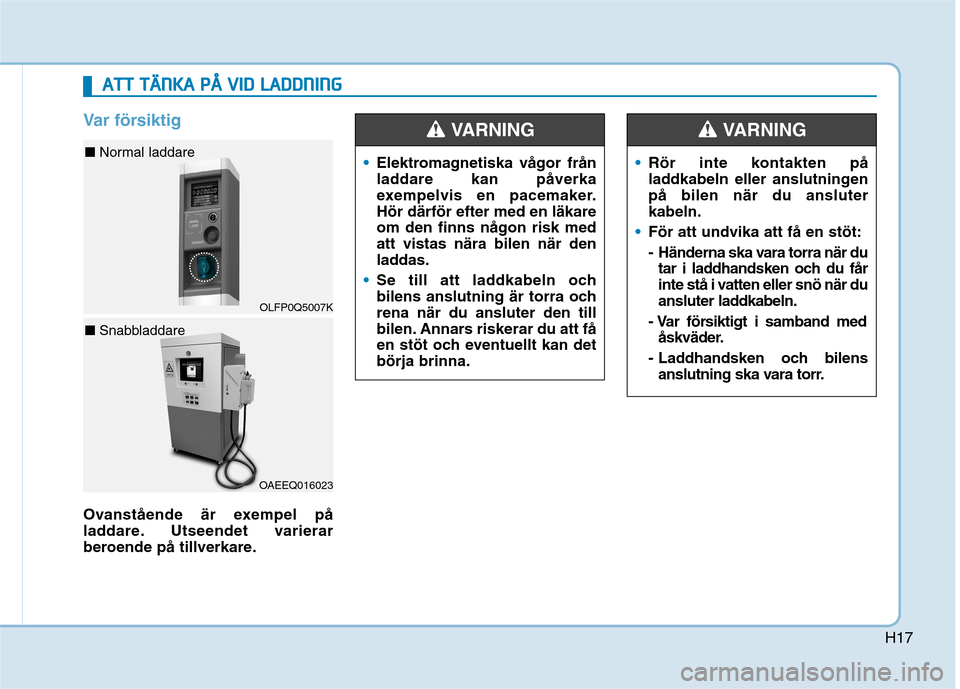

Var försiktig
Ovanstående är exempel på
laddare. Utseendet varierar
beroende på tillverkare.
Elektromagnetiska vågor från
laddare kan påverka
exempelvis en pacemaker.Hör därför efter med en läkareom den finns någon risk medatt vistas nära bilen när den
laddas.
Se till att laddkabeln och
bilens anslutning är torra ochrena när du ansluter den till
bilen. Annars riskerar du att få
en stöt och eventuellt kan detbörja brinna.
VARNING
Rör inte kontakten på
laddkabeln eller anslutningenpå bilen när du ansluterkabeln.
För att undvika att få en stöt:
- Händerna ska vara torra när dutar i laddhandsken och du får
inte stå i vatten eller snö när du
ansluter laddkabeln.
- Var försiktigt i samband med åskväder.
- Laddhandsken och bilens anslutning ska vara torr.
VARNING
AA TTTT TT ÄÄ NN KKAA PP ÅÅ VV IIDD LL AA DDDDNN IINN GG
OLFP0Q5007K
■
Normal laddare
OAEEQ016023
■
Snabbladdare

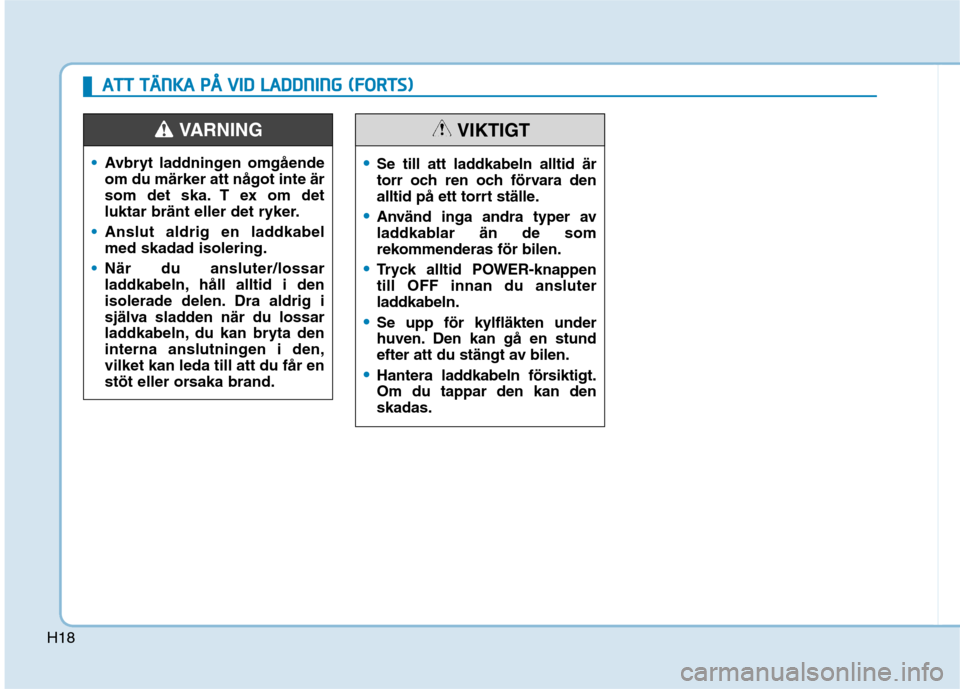

H18
Avbryt laddningen omgående om du märker att något inte är
som det ska. T ex om det
luktar bränt eller det ryker.
Anslut aldrig en laddkabel med skadad isolering.
När du ansluter/lossar
laddkabeln, håll alltid i den
isolerade delen. Dra aldrig i
själva sladden när du lossar
laddkabeln, du kan bryta den
interna anslutningen i den,vilket kan leda till att du får en
stöt eller orsaka brand.
VARNING
Se till att laddkabeln alltid är
torr och ren och förvara den
alltid på ett torrt ställe.
Använd inga andra typer av
laddkablar än de som
rekommenderas för bilen.
Tryck alltid POWER-knappen till OFF innan du ansluter
laddkabeln.
Se upp för kylfläkten under
huven. Den kan gå en stund
efter att du stängt av bilen.
Hantera laddkabeln försiktigt. Om du tappar den kan denskadas.
VIKTIGT
AATTTT TT ÄÄ NN KKAA PP ÅÅ VV IIDD LL AA DDDD NN IINN GG (( FF OO RRTTSS))

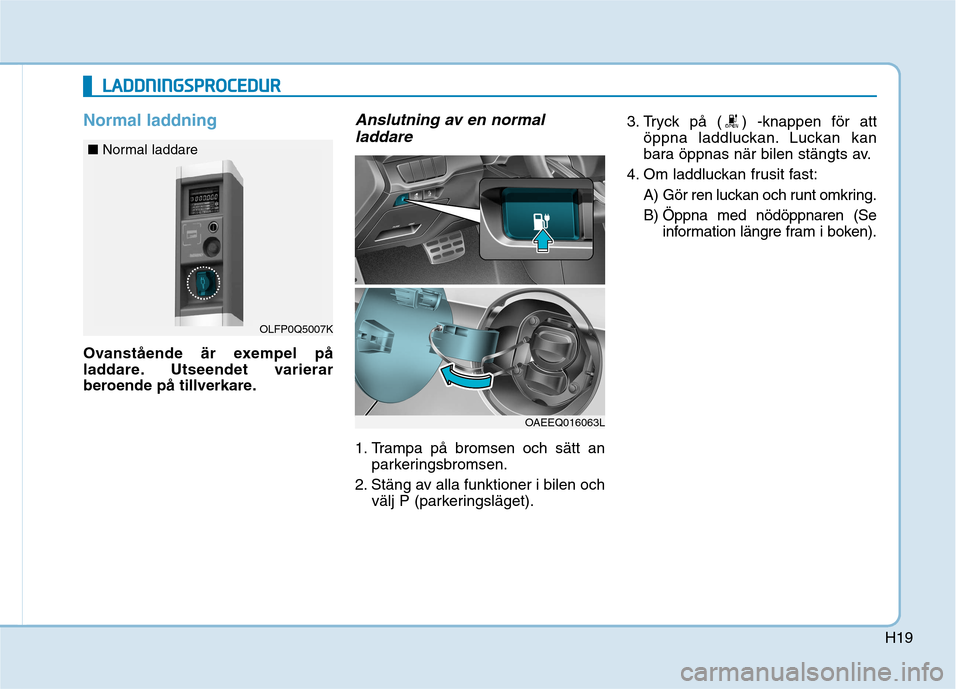

H19
Normal laddning
Ovanstående är exempel på
laddare. Utseendet varierar
beroende på tillverkare.
Anslutning av en normalladdare
1. Trampa på bromsen och sätt an parkeringsbromsen.
2. Stäng av alla funktioner i bilen och välj P (parkeringsläget). 3. Tryck på ( ) -knappen för att
öppna laddluckan. Luckan kan
bara öppnas när bilen stängts av.
4. Om laddluckan frusit fast:
A) Gör ren luckan och runt omkring.
B) Öppna med nödöppnaren (Se information längre fram i boken).
LLAA DDDDNN IINN GGSSPP RR OO CCEE DD UU RR
OLFP0Q5007K
■
Normal laddare
OAEEQ016063L

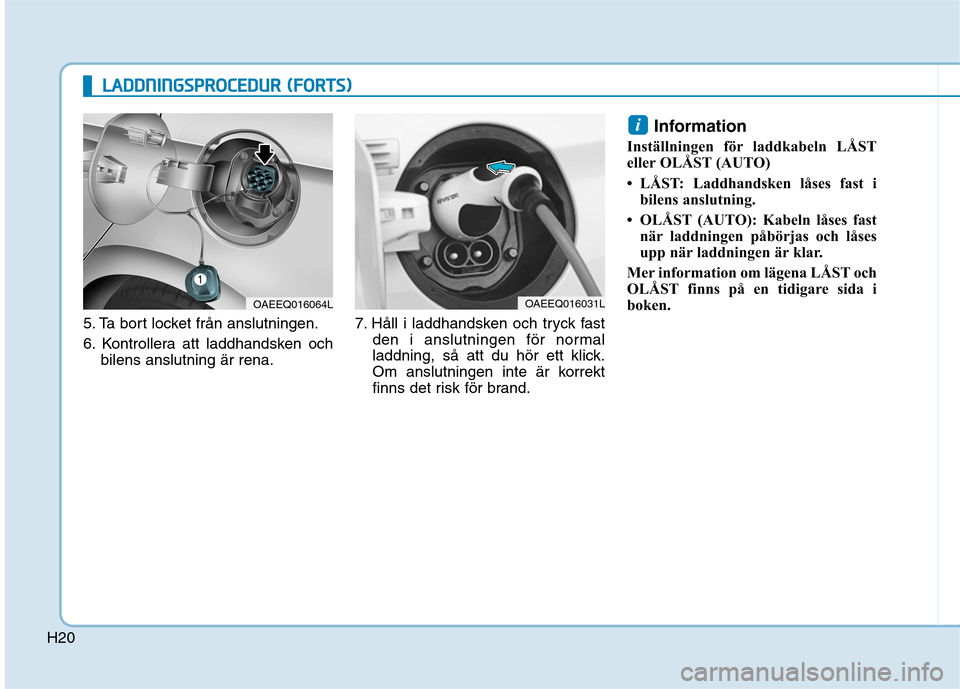

H20
LLAA DDDDNN IINN GGSSPP RR OO CCEE DD UU RR (( FF OO RRTTSS))
5. Ta bort locket från anslutningen.
6. Kontrollera att laddhandsken och
bilens anslutning är rena. 7. Håll i laddhandsken och tryck fast
den i anslutningen för normal
laddning, så att du hör ett klick.
Om anslutningen inte är korrekt
finns det risk för brand. Information
Inställningen för laddkabeln LÅST
eller OLÅST (AUTO)
 LÅST: Laddhandsken låses fast i bilens anslutning.
 OLÅST (AUTO): Kabeln låses fast när laddningen påbörjas och låses
upp när laddningen är klar.
Mer information om lägena LÅST och
OLÅST finns på en tidigare sida i
boken.
i
OAEEQ016064LOAEEQ016031L

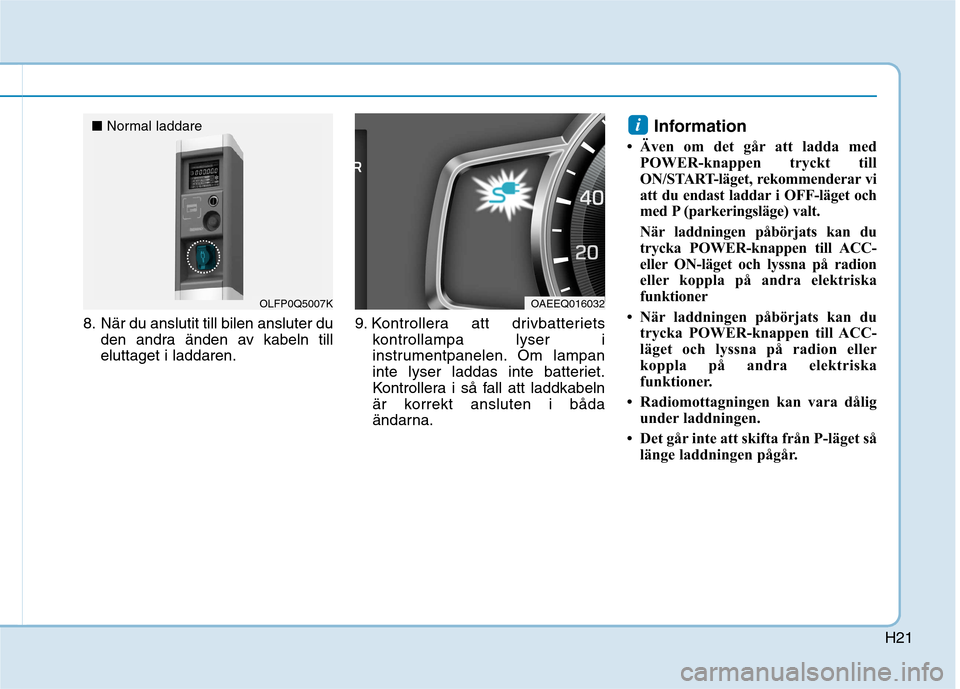

H21
8. När du anslutit till bilen ansluter duden andra änden av kabeln till eluttaget i laddaren. 9. Kontrollera att drivbatteriets
kontrollampa lyser i
instrumentpanelen. Om lampan
inte lyser laddas inte batteriet.
Kontrollera i så fall att laddkabeln
är korrekt ansluten i båda
ändarna. Information
 Även om det går att ladda med POWER-knappen tryckt till
ON/START-läget, rekommenderar vi
att du endast laddar i OFF-läget och
med P (parkeringsläge) valt.
När laddningen påbörjats kan du
trycka POWER-knappen till ACC-
eller ON-läget och lyssna på radion
eller koppla på andra elektriska
funktioner
 När laddningen påbörjats kan du trycka POWER-knappen till ACC-
läget och lyssna på radion eller
koppla på andra elektriska
funktioner.
 Radiomottagningen kan vara dålig under laddningen.
 Det går inte att skifta från P-läget så länge laddningen pågår.
i
OLFP0Q5007K
■
Normal laddareOAEEQ016032

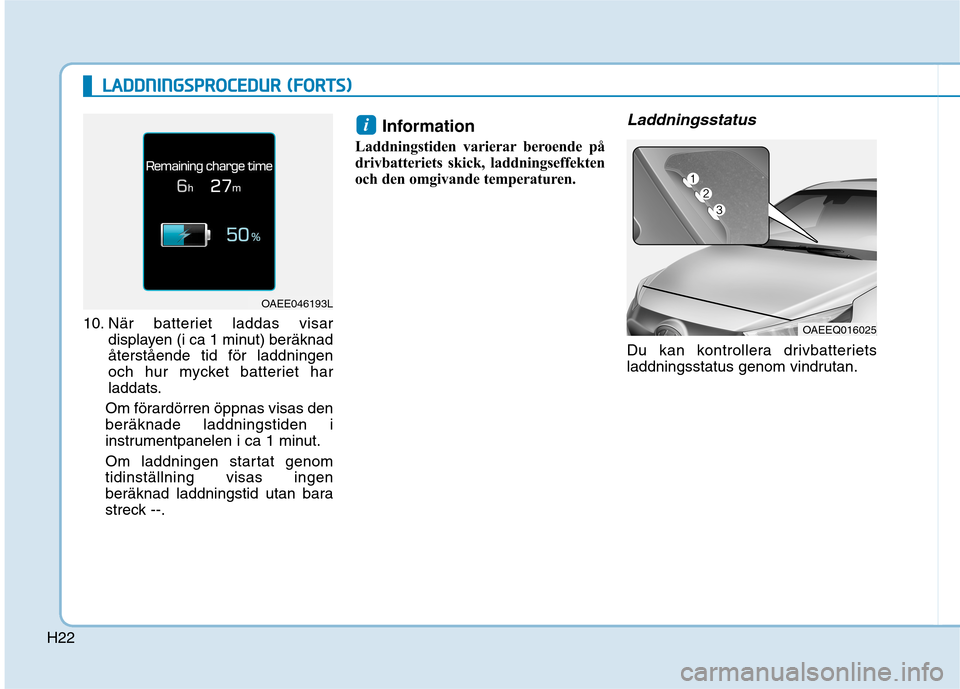

H22
LLAA DDDDNN IINN GGSSPP RR OO CCEE DD UU RR (( FF OO RRTTSS))
10. När batteriet laddas visar
displayen (i ca 1 minut) beräknad återstående tid för laddningen
och hur mycket batteriet har
laddats.
Om förardörren öppnas visas denberäknade laddningstiden i
instrumentpanelen i ca 1 minut.
Om laddningen startat genom tidinställning visas ingen
beräknad laddningstid utan bara
streck --. Information
Laddningstiden varierar beroende på
drivbatteriets skick, laddningseffekten
och den omgivande temperaturen.
Laddningsstatus
Du kan kontrollera drivbatteriets
laddningsstatus genom vindrutan.
i
OAEE046193L
OAEEQ016025

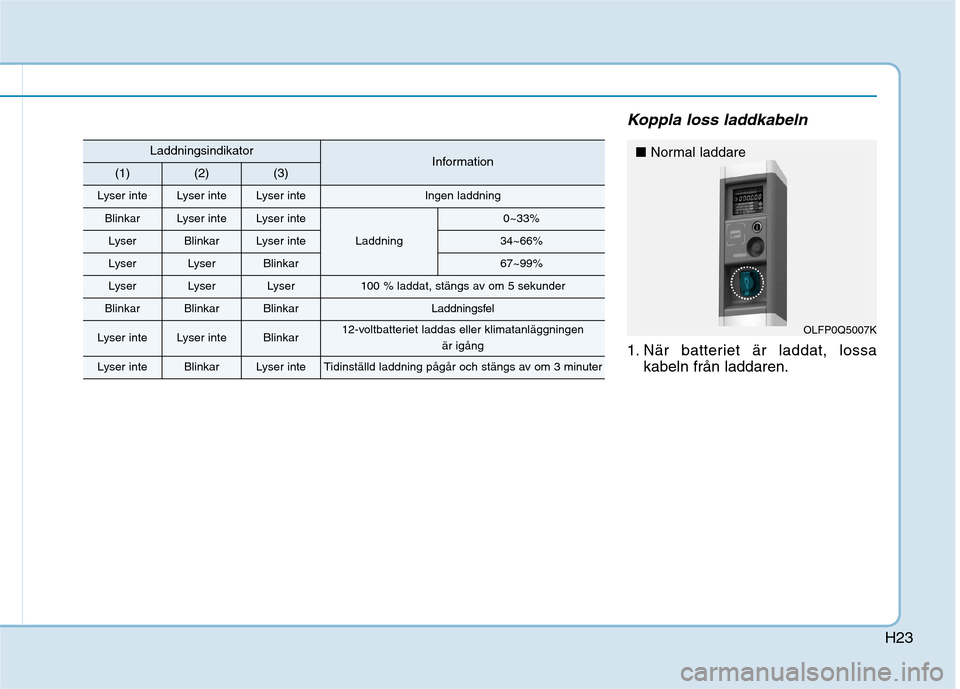

H23
Koppla loss laddkabeln
1. När batteriet är laddat, lossakabeln från laddaren.
LaddningsindikatorInformation(1)(2)(3)
Lyser inteLyser inteLyser inteIngen laddning
BlinkarLyser inteLyser inte
Laddning
0~33%
LyserBlinkarLyser inte34~66%
LyserLyserBlinkar67~99%
LyserLyserLyser100 % laddat, stängs av om 5 sekunder
BlinkarBlinkarBlinkarLaddningsfel
Lyser inteLyser inteBlinkar12-voltbatteriet laddas eller klimatanläggningen är igång
Lyser inteBlinkarLyser inteTidinställd laddning pågår och stängs av om 3 minuter
OLFP0Q5007K
■
Normal laddare
