Page 191 of 572

3-41
Fonctions pratiques de votre véhicule
3

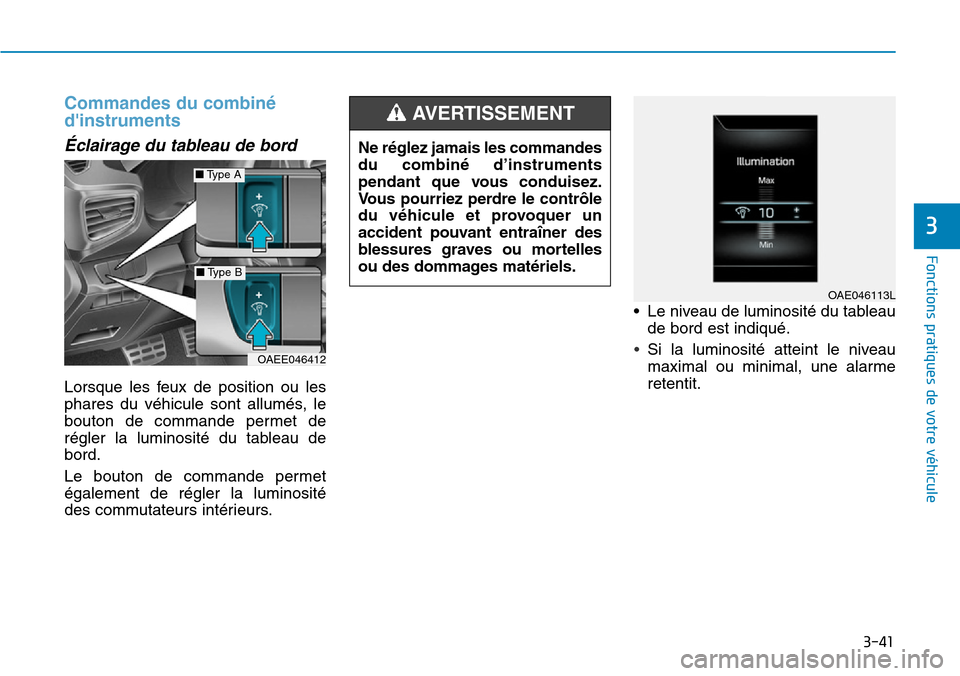

Commandes du combiné
d'instruments
Éclairage du tableau de bord
Lorsque les feux de position ou les
phares du véhicule sont allumés, le
bouton de commande permet de
régler la luminosité du tableau de
bord.
Le bouton de commande permet
également de régler la luminosité
des commutateurs intérieurs.• Le niveau de luminosité du tableau
de bord est indiqué.
•Si la luminosité atteint le niveau
maximal ou minimal, une alarme
retentit. Ne réglez jamais les commandes
du combiné d’instruments
pendant que vous conduisez.
Vous pourriez perdre le contrôle
du véhicule et provoquer un
accident pouvant entraîner des
blessures graves ou mortelles
ou des dommages matériels.
AVERTISSEMENT
OAEE046412
■Type A
■Type B
OAE046113L
Page 192 of 572

3-42
Fonctions pratiques de votre véhicule

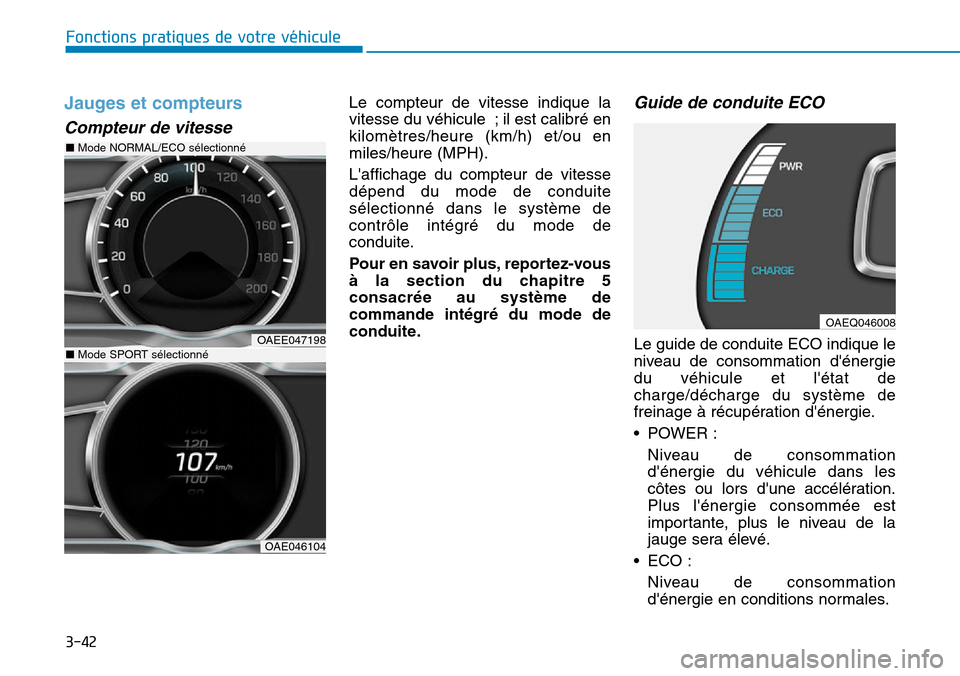

Jauges et compteurs
Compteur de vitesse
Le compteur de vitesse indique la
vitesse du véhicule ; il est calibré en
kilomètres/heure (km/h) et/ou en
miles/heure (MPH).
L'affichage du compteur de vitesse
dépend du mode de conduite
sélectionné dans le système de
contrôle intégré du mode de
conduite.
Pour en savoir plus, reportez-vous
à la section du chapitre 5
consacrée au système de
commande intégré du mode de
conduite.Guide de conduite ECO
Le guide de conduite ECO indique le
niveau de consommation d'énergie
du véhicule et l'état de
charge/décharge du système de
freinage à récupération d'énergie.
• POWER :
Niveau de consommation
d'énergie du véhicule dans les
côtes ou lors d'une accélération.
Plus l'énergie consommée est
importante, plus le niveau de la
jauge sera élevé.
• ECO :
Niveau de consommation
d'énergie en conditions normales.OAEE047198
■Mode NORMAL/ECO sélectionné
OAE046104
■Mode SPORT sélectionné
OAEQ046008
Page 193 of 572

3-43
Fonctions pratiques de votre véhicule
3

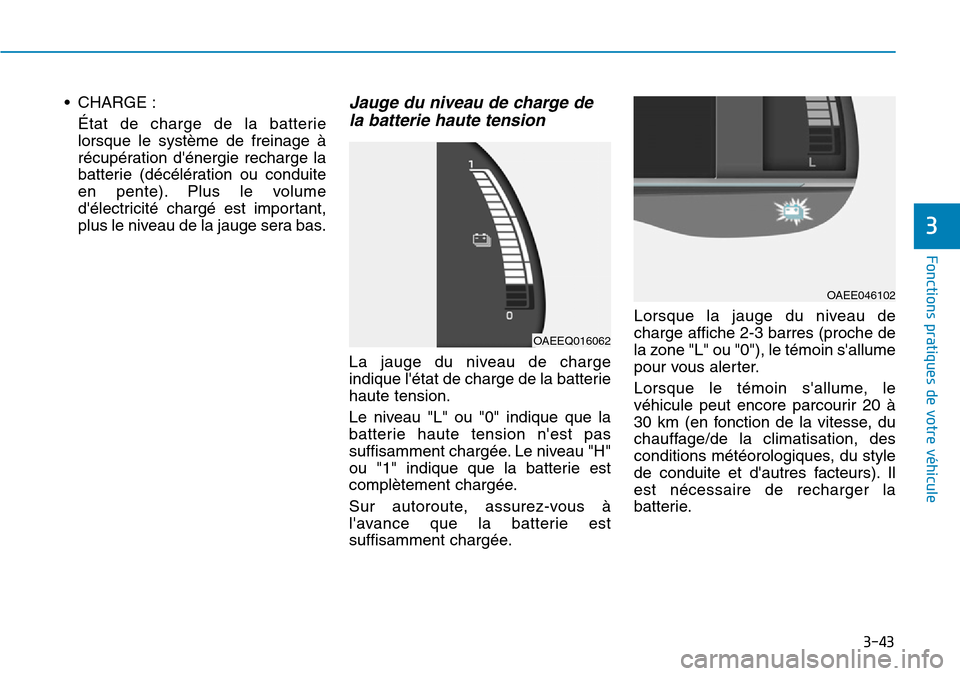

• CHARGE :
État de charge de la batterie
lorsque le système de freinage à
récupération d'énergie recharge la
batterie (décélération ou conduite
en pente). Plus le volume
d'électricité chargé est important,
plus le niveau de la jauge sera bas.Jauge du niveau de charge de
la batterie haute tension
La jauge du niveau de charge
indique l'état de charge de la batterie
haute tension.
Le niveau "L" ou "0" indique que la
batterie haute tension n'est pas
suffisamment chargée. Le niveau "H"
ou "1" indique que la batterie est
complètement chargée.
Sur autoroute, assurez-vous à
l'avance que la batterie est
suffisamment chargée.Lorsque la jauge du niveau de
charge affiche 2-3 barres (proche de
la zone "L" ou "0"), le témoin s'allume
pour vous alerter.
Lorsque le témoin s'allume, le
véhicule peut encore parcourir 20 à
30 km (en fonction de la vitesse, du
chauffage/de la climatisation, des
conditions météorologiques, du style
de conduite et d'autres facteurs). Il
est nécessaire de recharger la
batterie.
OAEEQ016062
OAEE046102
Page 194 of 572

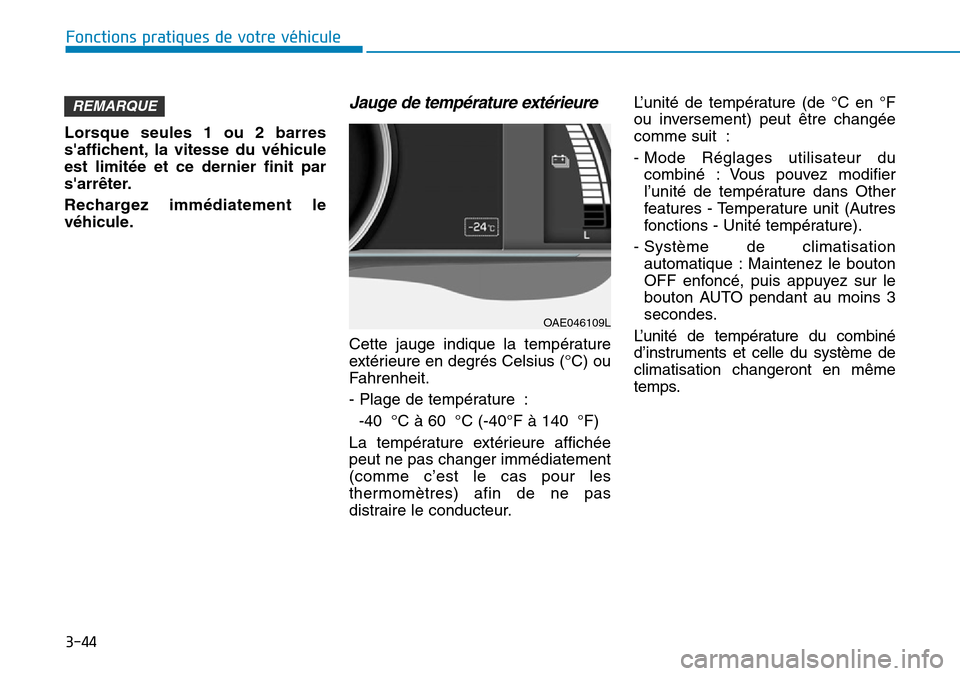

3-44
Fonctions pratiques de votre véhicule
Lorsque seules 1 ou 2 barres
s'affichent, la vitesse du véhicule
est limitée et ce dernier finit par
s'arrêter.
Rechargez immédiatement le
véhicule.
Jauge de température extérieure
Cette jauge indique la température
extérieure en degrés Celsius (°C) ou
Fahrenheit.
- Plage de température :
-40 °C à 60 °C (-40°F à 140 °F)
La température extérieure affichée
peut ne pas changer immédiatement
(comme c’est le cas pour les
thermomètres) afin de ne pas
distraire le conducteur.L’unité de température (de °C en °F
ou inversement) peut être changée
comme suit :
- Mode Réglages utilisateur du
combiné : Vous pouvez modifier
l’unité de température dans Other
features - Temperature unit (Autres
fonctions - Unité température).
- Système de climatisation
automatique : Maintenez le bouton
OFF enfoncé, puis appuyez sur le
bouton AUTO pendant au moins 3
secondes.
L’unité de température du combiné
d’instruments et celle du système de
climatisation changeront en même
temps.
REMARQUE
OAE046109L
Page 195 of 572

3-45
Fonctions pratiques de votre véhicule
3

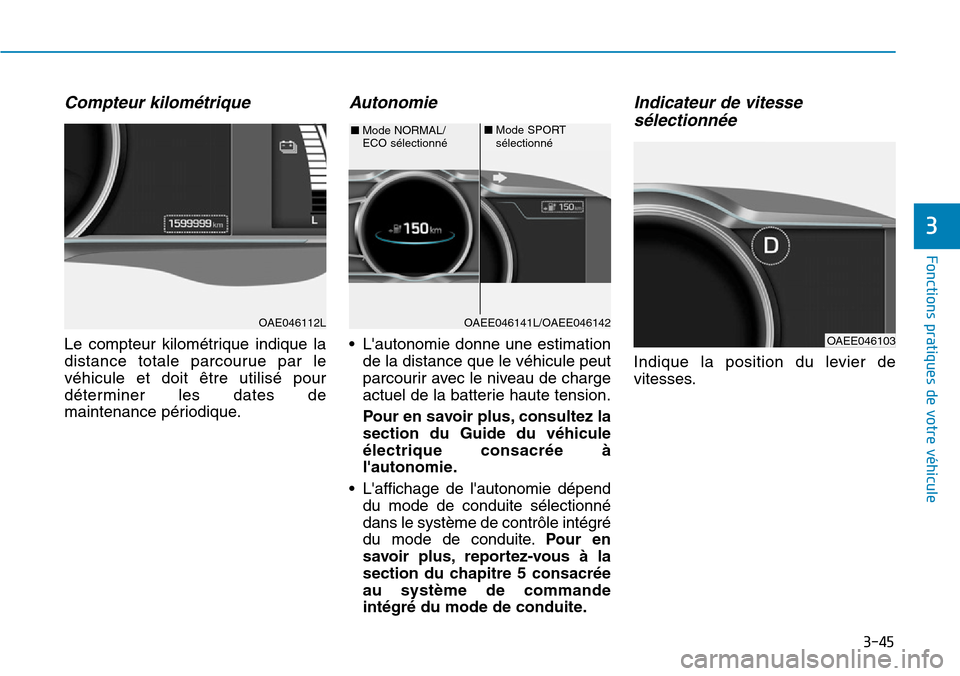

Compteur kilométrique
Le compteur kilométrique indique la
distance totale parcourue par le
véhicule et doit être utilisé pour
déterminer les dates de
maintenance périodique.
Autonomie
• L'autonomie donne une estimation
de la distance que le véhicule peut
parcourir avec le niveau de charge
actuel de la batterie haute tension.
Pour en savoir plus, consultez la
section du Guide du véhicule
électrique consacrée à
l'autonomie.
• L'affichage de l'autonomie dépend
du mode de conduite sélectionné
dans le système de contrôle intégré
du mode de conduite.Pour en
savoir plus, reportez-vous à la
section du chapitre 5 consacrée
au système de commande
intégré du mode de conduite.
Indicateur de vitesse
sélectionnée
Indique la position du levier de
vitesses.
OAE046112LOAEE046141L/OAEE046142
■Mode NORMAL/
ECO sélectionné■Mode SPORT
sélectionné
OAEE046103
Page 196 of 572

3-46
Fonctions pratiques de votre véhicule

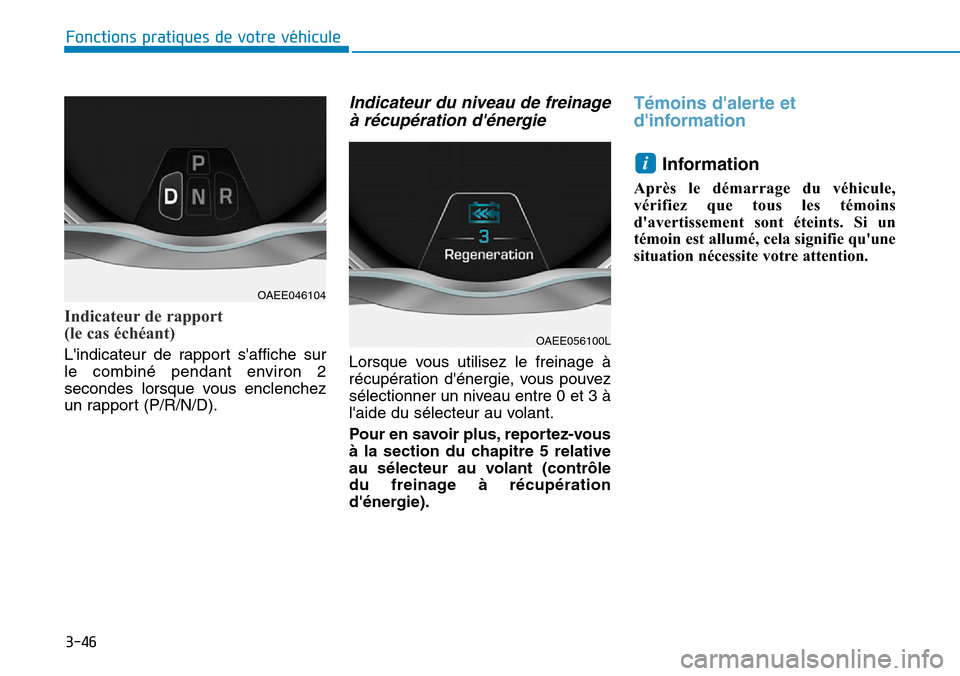

Indicateur de rapport
(le cas échéant)
L'indicateur de rapport s'affiche sur
le combiné pendant environ 2
secondes lorsque vous enclenchez
un rapport (P/R/N/D).
Indicateur du niveau de freinage
à récupération d'énergie
Lorsque vous utilisez le freinage à
récupération d'énergie, vous pouvez
sélectionner un niveau entre 0 et 3 à
l'aide du sélecteur au volant.
Pour en savoir plus, reportez-vous
à la section du chapitre 5 relative
au sélecteur au volant (contrôle
du freinage à récupération
d'énergie).
Témoins d'alerte et
d'information
Information
Après le démarrage du véhicule,
vérifiez que tous les témoins
d'avertissement sont éteints. Si un
témoin est allumé, cela signifie qu'une
situation nécessite votre attention.
i
OAEE046104
OAEE056100L
Page 197 of 572

3-47
Fonctions pratiques de votre véhicule
3

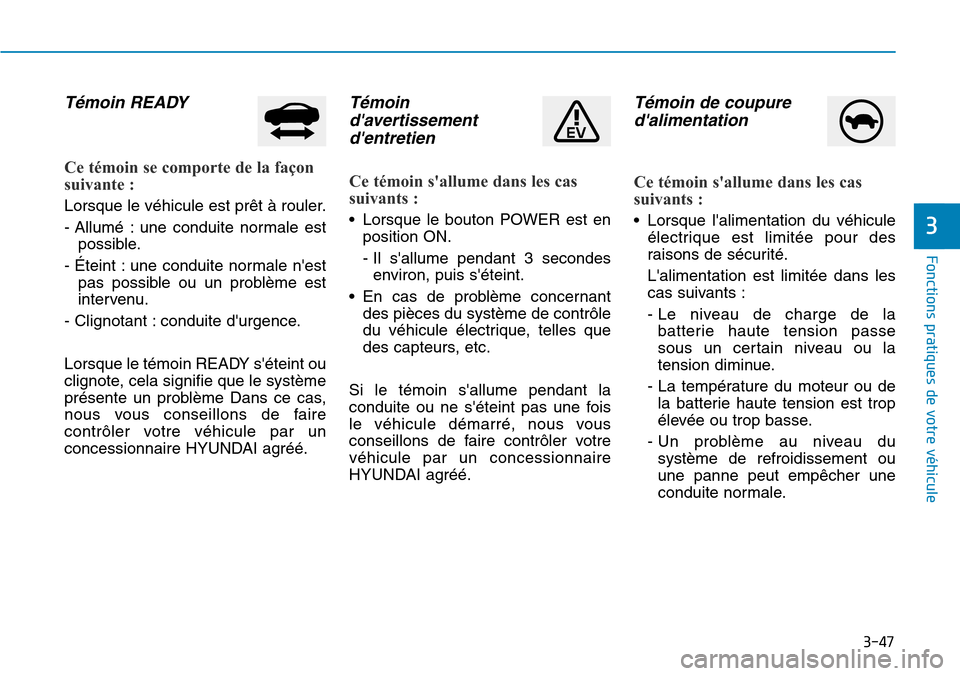

Témoin READY
Ce témoin se comporte de la façon
suivante :
Lorsque le véhicule est prêt à rouler.
- Allumé : une conduite normale est
possible.
- Éteint : une conduite normale n'est
pas possible ou un problème est
intervenu.
- Clignotant : conduite d'urgence.
Lorsque le témoin READY s'éteint ou
clignote, cela signifie que le système
présente un problème Dans ce cas,
nous vous conseillons de faire
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
Témoin
d'avertissement
d'entretien
Ce témoin s'allume dans les cas
suivants :
• Lorsque le bouton POWER est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• En cas de problème concernant
des pièces du système de contrôle
du véhicule électrique, telles que
des capteurs, etc.
Si le témoin s'allume pendant la
conduite ou ne s'éteint pas une fois
le véhicule démarré, nous vous
conseillons de faire contrôler votre
véhicule par un concessionnaire
HYUNDAI agréé.
Témoin de coupure
d'alimentation
Ce témoin s'allume dans les cas
suivants :
• Lorsque l'alimentation du véhicule
électrique est limitée pour des
raisons de sécurité.
L'alimentation est limitée dans les
cas suivants :
- Le niveau de charge de la
batterie haute tension passe
sous un certain niveau ou la
tension diminue.
- La température du moteur ou de
la batterie haute tension est trop
élevée ou trop basse.
- Un problème au niveau du
système de refroidissement ou
une panne peut empêcher une
conduite normale.
Page 198 of 572

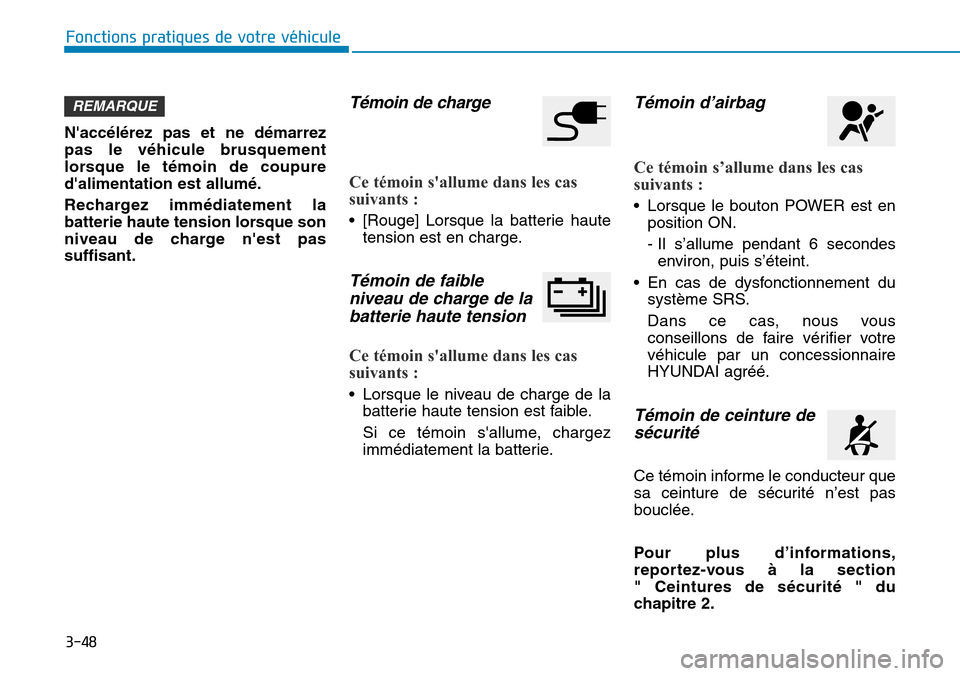

3-48
N'accélérez pas et ne démarrez
pas le véhicule brusquement
lorsque le témoin de coupure
d'alimentation est allumé.
Rechargez immédiatement la
batterie haute tension lorsque son
niveau de charge n'est pas
suffisant.
Témoin de charge
Ce témoin s'allume dans les cas
suivants :
• [Rouge] Lorsque la batterie haute
tension est en charge.
Témoin de faible
niveau de charge de la
batterie haute tension
Ce témoin s'allume dans les cas
suivants :
• Lorsque le niveau de charge de la
batterie haute tension est faible.
Si ce témoin s'allume, chargez
immédiatement la batterie.
Témoin d’airbag
Ce témoin s’allume dans les cas
suivants :
• Lorsque le bouton POWER est en
position ON.
- Il s’allume pendant 6 secondes
environ, puis s’éteint.
• En cas de dysfonctionnement du
système SRS.
Dans ce cas, nous vous
conseillons de faire vérifier votre
véhicule par un concessionnaire
HYUNDAI agréé.
Témoin de ceinture de
sécurité
Ce témoin informe le conducteur que
sa ceinture de sécurité n’est pas
bouclée.
Pour plus d’informations,
reportez-vous à la section
" Ceintures de sécurité " du
chapitre 2.
REMARQUE
Fonctions pratiques de votre véhicule
Page 199 of 572

3-49
Fonctions pratiques de votre véhicule
3

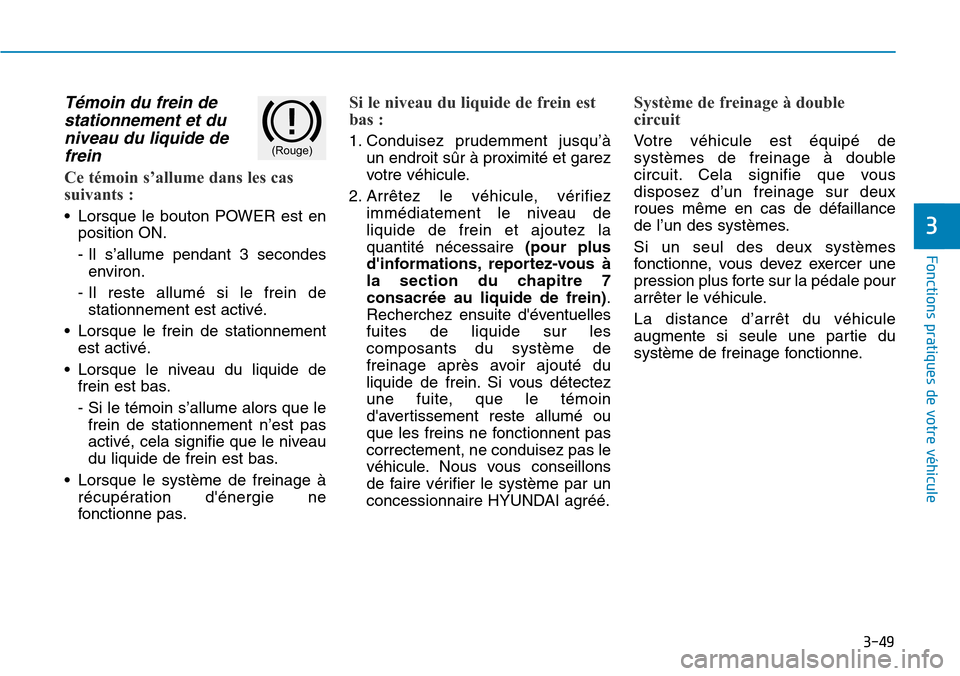

Témoin du frein de
stationnement et du
niveau du liquide de
frein
Ce témoin s’allume dans les cas
suivants :
• Lorsque le bouton POWER est en
position ON.
- Il s’allume pendant 3 secondes
environ.
- Il reste allumé si le frein de
stationnement est activé.
• Lorsque le frein de stationnement
est activé.
• Lorsque le niveau du liquide de
frein est bas.
- Si le témoin s’allume alors que le
frein de stationnement n’est pas
activé, cela signifie que le niveau
du liquide de frein est bas.
• Lorsque le système de freinage à
récupération d'énergie ne
fonctionne pas.
Si le niveau du liquide de frein est
bas :
1. Conduisez prudemment jusqu’à
un endroit sûr à proximité et garez
votre véhicule.
2. Arrêtez le véhicule, vérifiez
immédiatement le niveau de
liquide de frein et ajoutez la
quantité nécessaire (pour plus
d'informations, reportez-vous à
la section du chapitre 7
consacrée au liquide de frein).
Recherchez ensuite d'éventuelles
fuites de liquide sur les
composants du système de
freinage après avoir ajouté du
liquide de frein. Si vous détectez
une fuite, que le témoin
d'avertissement reste allumé ou
que les freins ne fonctionnent pas
correctement, ne conduisez pas le
véhicule. Nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Système de freinage à double
circuit
Votre véhicule est équipé de
systèmes de freinage à double
circuit. Cela signifie que vous
disposez d’un freinage sur deux
roues même en cas de défaillance
de l’un des systèmes.
Si un seul des deux systèmes
fonctionne, vous devez exercer une
pression plus forte sur la pédale pour
arrêter le véhicule.
La distance d’arrêt du véhicule
augmente si seule une partie du
système de freinage fonctionne.(Rouge)
Page 200 of 572

3-50
Fonctions pratiques de votre véhicule

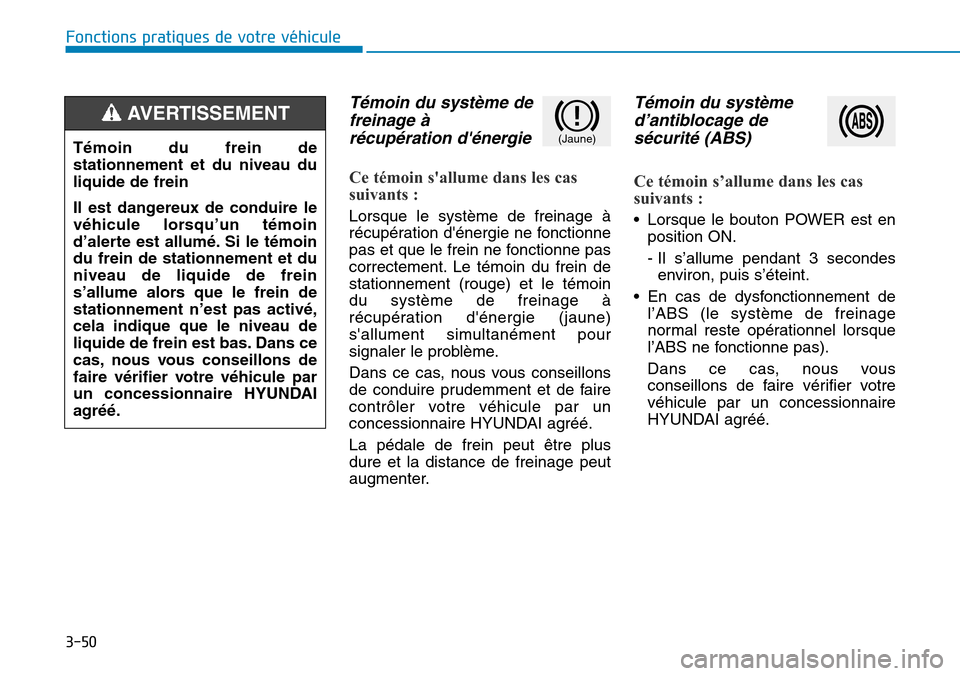

Témoin du système de
freinage à
récupération d'énergie
Ce témoin s'allume dans les cas
suivants :
Lorsque le système de freinage à
récupération d'énergie ne fonctionne
pas et que le frein ne fonctionne pas
correctement. Le témoin du frein de
stationnement (rouge) et le témoin
du système de freinage à
récupération d'énergie (jaune)
s'allument simultanément pour
signaler le problème.
Dans ce cas, nous vous conseillons
de conduire prudemment et de faire
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
La pédale de frein peut être plus
dure et la distance de freinage peut
augmenter.
Témoin du système
d’antiblocage de
sécurité (ABS)
Ce témoin s’allume dans les cas
suivants :
• Lorsque le bouton POWER est en
position ON.
- Il s’allume pendant 3 secondes
environ, puis s’éteint.
• En cas de dysfonctionnement de
l’ABS (le système de freinage
normal reste opérationnel lorsque
l’ABS ne fonctionne pas).
Dans ce cas, nous vous
conseillons de faire vérifier votre
véhicule par un concessionnaire
HYUNDAI agréé. Témoin du frein de
stationnement et du niveau du
liquide de frein
Il est dangereux de conduire le
véhicule lorsqu’un témoin
d’alerte est allumé. Si le témoin
du frein de stationnement et du
niveau de liquide de frein
s’allume alors que le frein de
stationnement n’est pas activé,
cela indique que le niveau de
liquide de frein est bas. Dans ce
cas, nous vous conseillons de
faire vérifier votre véhicule par
un concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
(Jaune)
