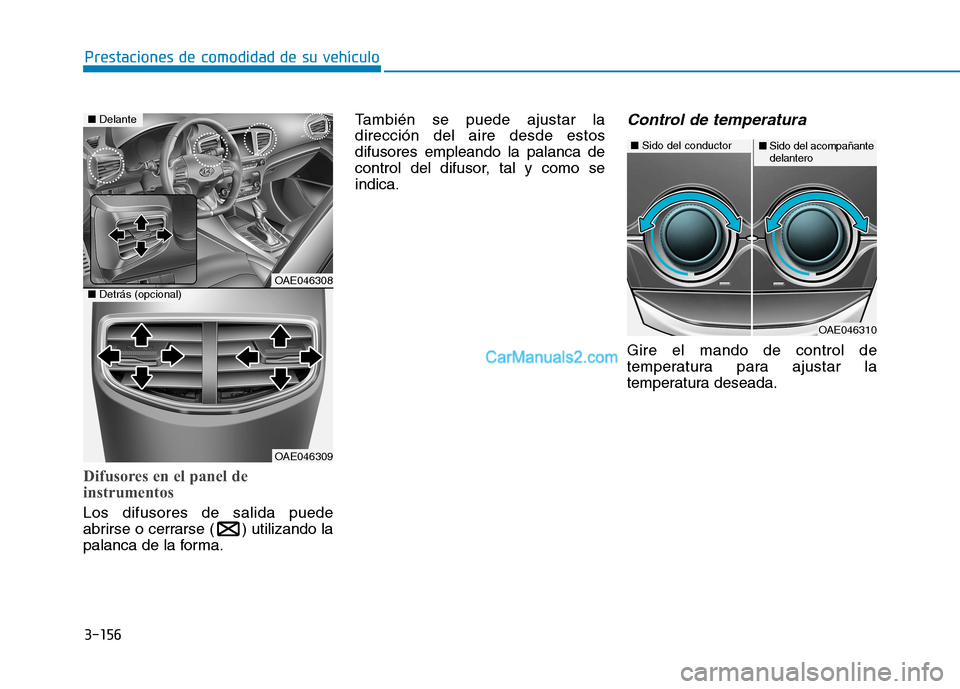

3-156
Prestaciones de comodidad de su vehículo
Difusores en el panel de
instrumentos
Los difusores de salida puede
abrirse o cerrarse ( ) utilizando la
palanca de la forma.También se puede ajustar ladirección del aire desde estosdifusores empleando la palanca de
control del difusor, tal y como seindica.
Control de temperatura
Gire el mando de control de
temperatura para ajustar la
temperatura deseada.
OAE046308
OAE046309
■
Delante
■Detrás (opcional)
OAE046310
■Sido del conductor■Sido del acompañante delantero

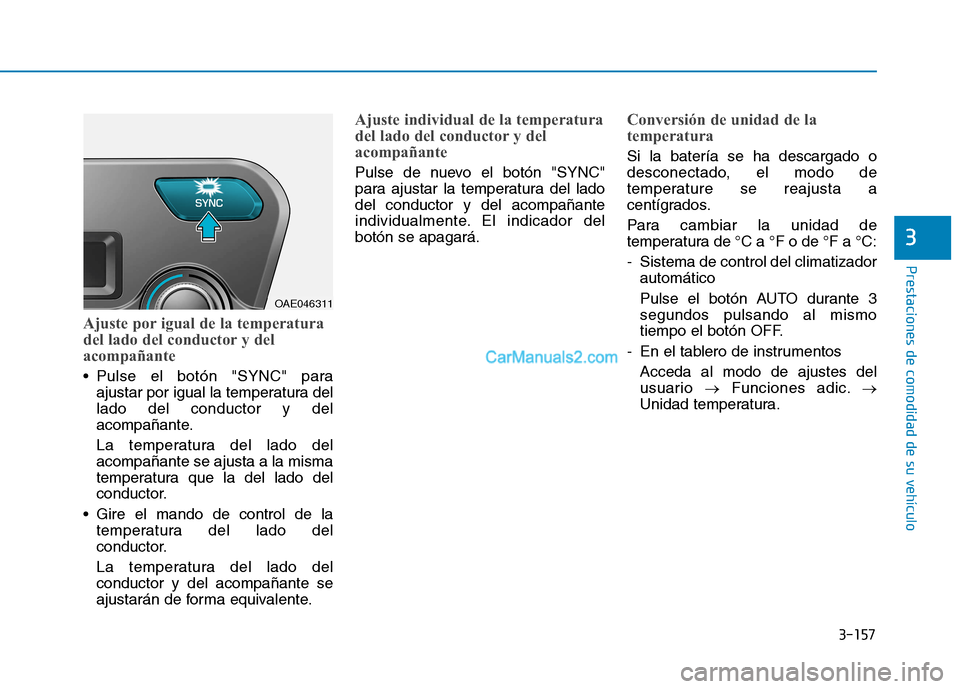

3-157
Prestaciones de comodidad de su vehículo
3
Ajuste por igual de la temperatura
del lado del conductor y del
acompañante
Pulse el botón "SYNC" paraajustar por igual la temperatura del lado del conductor y del
acompañante.
La temperatura del lado del acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
Gire el mando de control de la temperatura del lado del
conductor.
La temperatura del lado del conductor y del acompañante se
ajustarán de forma equivalente.
Ajuste individual de la temperatura
del lado del conductor y del
acompañante
Pulse de nuevo el botón "SYNC"
para ajustar la temperatura del ladodel conductor y del acompañante
individualmente. El indicador delbotón se apagará.
Conversión de unidad de la
temperatura
Si la batería se ha descargado o
desconectado, el modo de
temperature se reajusta a
centígrados.
Para cambiar la unidad de
temperatura de °C a °F o de °F a °C:
- Sistema de control del climatizadorautomático
Pulse el botón AUTO durante 3 segundos pulsando al mismo
tiempo el botón OFF.
- En el tablero de instrumentos Acceda al modo de ajustes del
usuario Funciones adic.
Unidad temperatura.
OAE046311

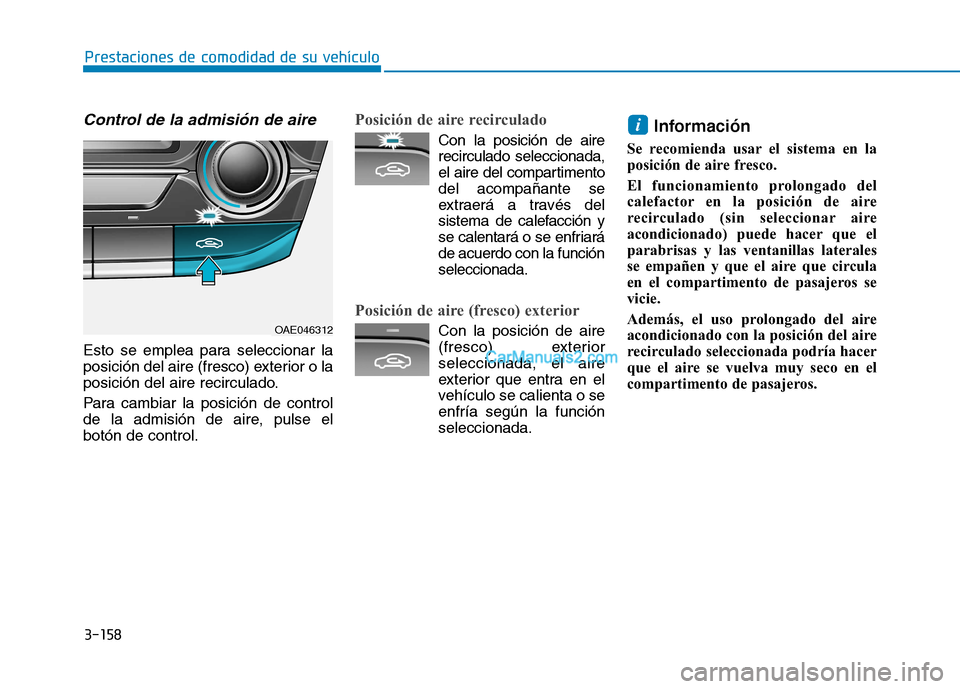

3-158
Prestaciones de comodidad de su vehículo
Control de la admisión de aire
Esto se emplea para seleccionar la
posición del aire (fresco) exterior o la
posición del aire recirculado.
Para cambiar la posición de control
de la admisión de aire, pulse elbotón de control.
Posición de aire recirculado
Con la posición de airerecirculado seleccionada,
el aire del compartimentodel acompañante se
extraerá a través del
sistema de calefacción y
se calentará o se enfriaráde acuerdo con la funciónseleccionada.
Posición de aire (fresco) exterior
Con la posición de aire
(fresco) exteriorseleccionada, el aire
exterior que entra en el
vehículo se calienta o seenfría según la funciónseleccionada. Información
Se recomienda usar el sistema en la
posición de aire fresco.
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanillas laterales
se empañen y que el aire que circula
en el compartimento de pasajeros se
vicie.
Además, el uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada podría hacer
que el aire se vuelva muy seco en el
compartimento de pasajeros.
i
OAE046312

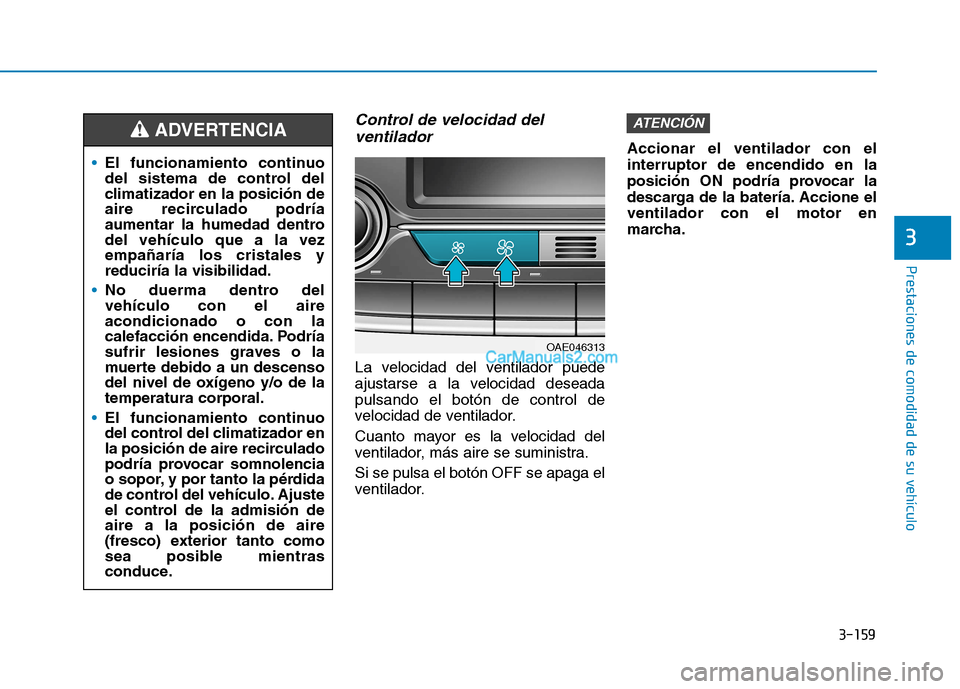

3-159
Prestaciones de comodidad de su vehículo
3
Control de velocidad delventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseadapulsando el botón de control de
velocidad de ventilador.
Cuanto mayor es la velocidad del
ventilador, más aire se suministra. Si se pulsa el botón OFF se apaga el
ventilador. Accionar el ventilador con elinterruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione elventilador con el motor en
marcha.
ATENCIÓN
El funcionamiento continuo
del sistema de control del
climatizador en la posición de
aire recirculado podría
aumentar la humedad dentrodel vehículo que a la vezempañaría los cristales yreduciría la visibilidad.
No duerma dentro del vehículo con el aireacondicionado o con la
calefacción encendida. Podría
sufrir lesiones graves o la
muerte debido a un descenso
del nivel de oxígeno y/o de latemperatura corporal.
El funcionamiento continuo
del control del climatizador en
la posición de aire recirculado
podría provocar somnolencia
o sopor, y por tanto la pérdida
de control del vehículo. Ajuste
el control de la admisión deaire a la posición de aire
(fresco) exterior tanto como
sea posible mientras
conduce.
ADVERTENCIA
OAE046313

3-160
Prestaciones de comodidad de su vehículo
Solo conductor
Si pulsa el botón SOLO
CONDUCTOR ( ) y el testigo
indicador se enciende, el aire frío se
dirigirá principalmente hacia el
asiento del conductor.
Sin embargo, algunos de los otros conductos de posición de asiento
para mantener un aire agradable en
el interior.Si acciona el botón sin que hayaningún pasajero en el asientodelantero del acompañante se
reducirá el consumo de energía. El
botón SOLO CONDUCTOR seapagará en las condicionessiguientes:
1) Desempañado activado
2) SYNC activado
3) Temperatura ajustada del asiento
del acompañante
4) Pulsar de nuevo el botón SOLO CONDUCTOR
Aire acondicionado
Pulse el botón del aire
acondicionado para encender elsistema de aire acondicionado (eltestigo indicador se iluminará).
Pulse el botón otra vez para apagar
el sistema del aire acondicionado.
DRIVER
ONLY
OAE046315OAE046314

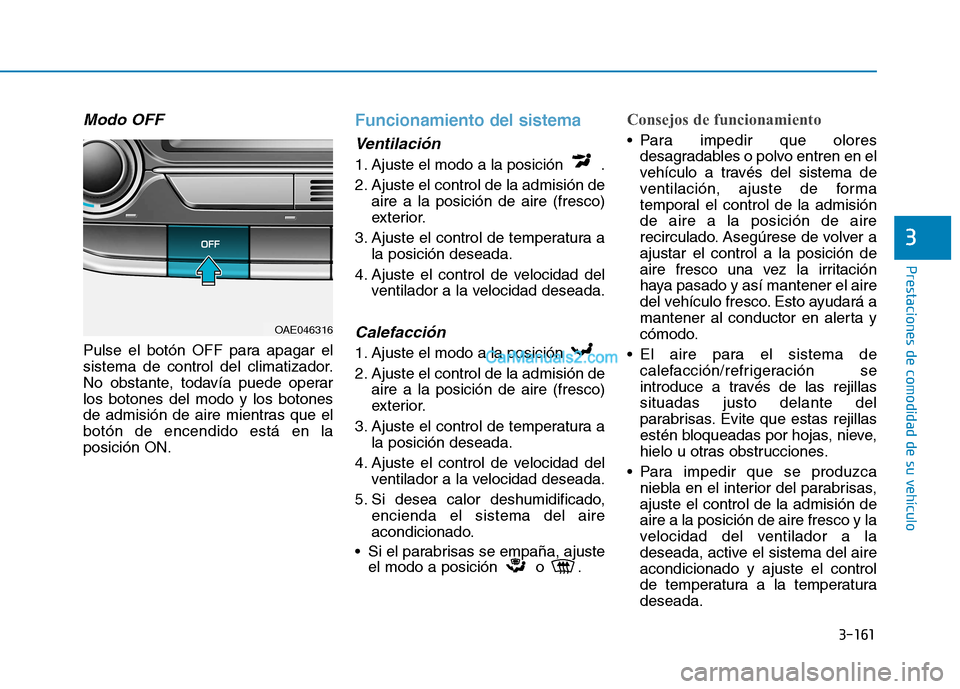

3-161
Prestaciones de comodidad de su vehículo
3
Modo OFF
Pulse el botón OFF para apagar el
sistema de control del climatizador.
No obstante, todavía puede operarlos botones del modo y los botones
de admisión de aire mientras que elbotón de encendido está en laposición ON.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión deaire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión deaire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado.
Si el parabrisas se empaña, ajuste el modo a posición o .
Consejos de funcionamiento
Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisiónde aire a la posición de aire
recirculado. Asegúrese de volver aajustar el control a la posición de
aire fresco una vez la irritación
haya pasado y así mantener el aire
del vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
El aire para el sistema de calefacción/refrigeración se
introduce a través de las rejillassituadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
Para impedir que se produzca niebla en el interior del parabrisas,ajuste el control de la admisión deaire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aireacondicionado y ajuste el control
de temperatura a la temperaturadeseada.
OAE046316

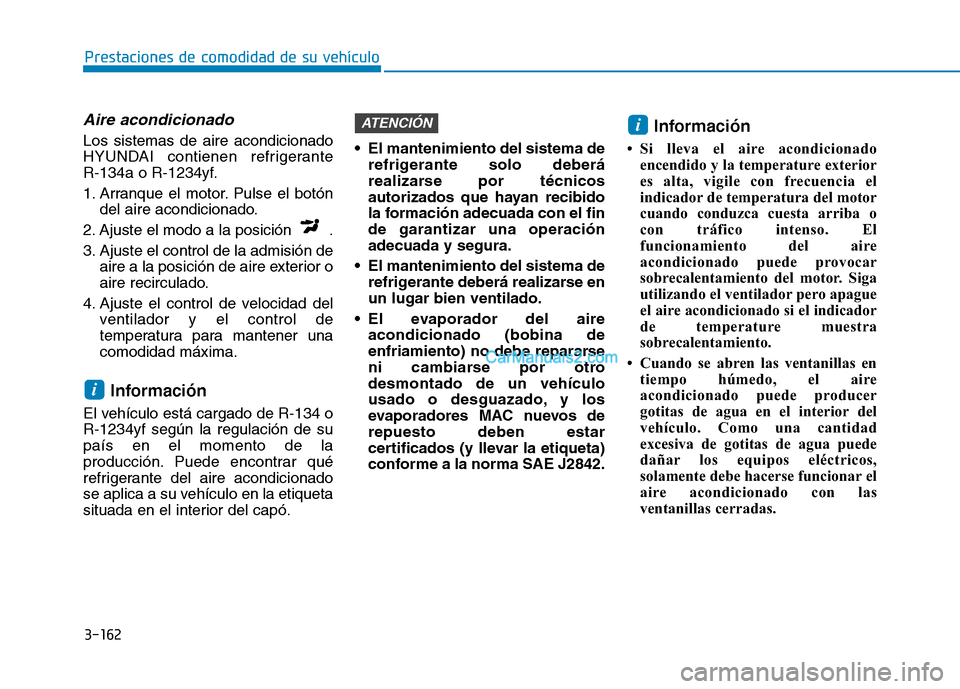

3-162
Prestaciones de comodidad de su vehículo
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante
R-134a o R-1234yf.
1. Arranque el motor. Pulse el botóndel aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de aire a la posición de aire exterior o
aire recirculado.
4. Ajuste el control de velocidad del ventilador y el control de
temperatura para mantener unacomodidad máxima.
Información
El vehículo está cargado de R-134 oR-1234yf según la regulación de supaís en el momento de la
producción. Puede encontrar qué
refrigerante del aire acondicionado
se aplica a su vehículo en la etiqueta
situada en el interior del capó. El mantenimiento del sistema de
refrigerante solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada con el finde garantizar una operaciónadecuada y segura.
El mantenimiento del sistema de refrigerante deberá realizarse enun lugar bien ventilado.
El evaporador del aire acondicionado (bobina de
enfriamiento) no debe repararse
ni cambiarse por otrodesmontado de un vehículo
usado o desguazado, y los
evaporadores MAC nuevos derepuesto deben estar
certificados (y llevar la etiqueta)
conforme a la norma SAE J2842. Información
 Si lleva el aire acondicionado encendido y la temperature exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o
con tráfico intenso. El
funcionamiento del aire
acondicionado puede provocar
sobrecalentamiento del motor. Siga
utilizando el ventilador pero apague
el aire acondicionado si el indicador
de temperature muestra
sobrecalentamiento.
 Cuando se abren las ventanillas en tiempo húmedo, el aire
acondicionado puede producer
gotitas de agua en el interior del
vehículo. Como una cantidad
excesiva de gotitas de agua puede
dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las
ventanillas cerradas.iATENCIÓN
i

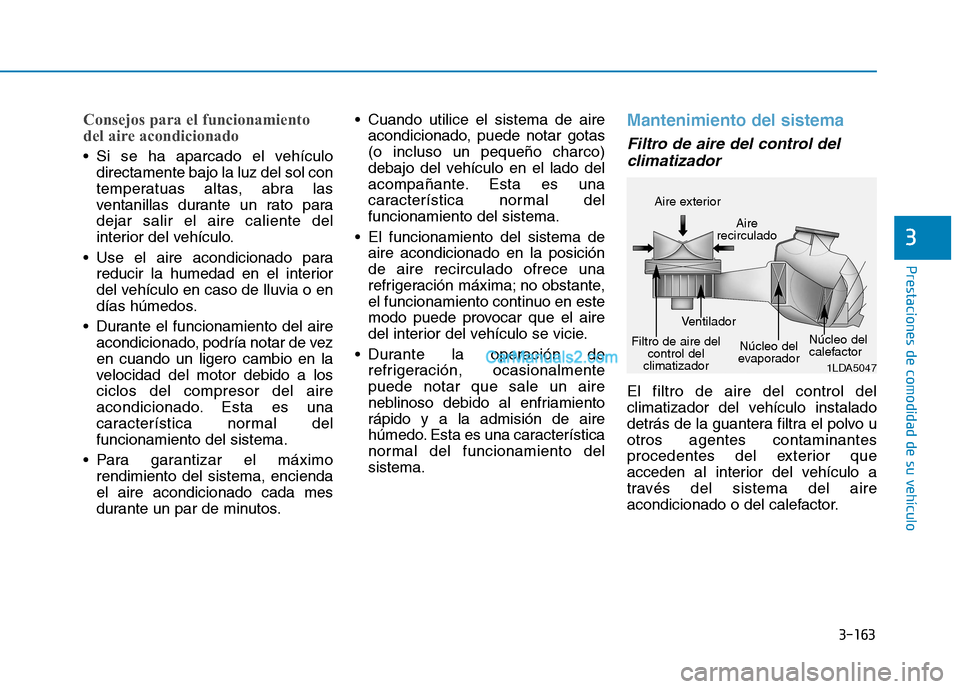

3-163
Prestaciones de comodidad de su vehículo
3
Consejos para el funcionamiento
del aire acondicionado
Si se ha aparcado el vehículodirectamente bajo la luz del sol con
temperatuas altas, abra las
ventanillas durante un rato paradejar salir el aire caliente del
interior del vehículo.
Use el aire acondicionado para reducir la humedad en el interior
del vehículo en caso de lluvia o en
días húmedos.
Durante el funcionamiento del aire acondicionado, podría notar de vezen cuando un ligero cambio en la
velocidad del motor debido a losciclos del compresor del aire
acondicionado. Esta es una
característica normal delfuncionamiento del sistema.
Para garantizar el máximo rendimiento del sistema, enciendael aire acondicionado cada mes
durante un par de minutos. Cuando utilice el sistema de aire
acondicionado, puede notar gotas(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante. Esta es una
característica normal delfuncionamiento del sistema.
El funcionamiento del sistema de aire acondicionado en la posiciónde aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
Durante la operación de refrigeración, ocasionalmentepuede notar que sale un aire
neblinoso debido al enfriamientorápido y a la admisión de aire
húmedo. Esta es una característica
normal del funcionamiento delsistema.
Mantenimiento del sistema
Filtro de aire del control del
climatizador
El filtro de aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo uotros agentes contaminantes
procedentes del exterior que
acceden al interior del vehículo a
través del sistema del aire
acondicionado o del calefactor.
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del control del
climatizador Ventilador
Núcleo del
evaporador Núcleo del
calefactor

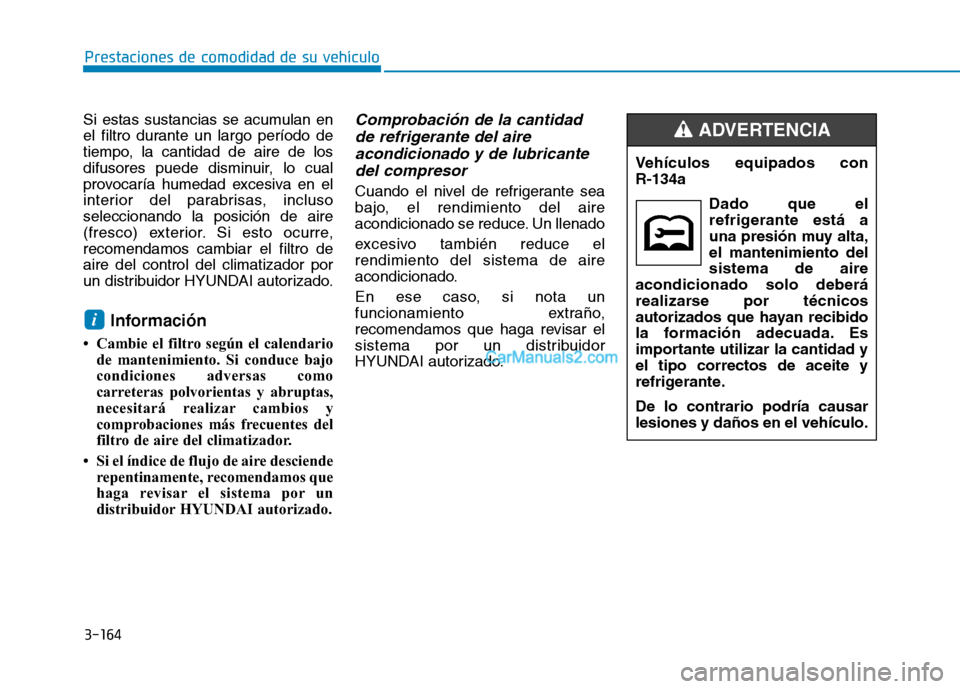

3-164
Prestaciones de comodidad de su vehículo
Si estas sustancias se acumulan en
el filtro durante un largo período de
tiempo, la cantidad de aire de los
difusores puede disminuir, lo cual
provocaría humedad excesiva en el
interior del parabrisas, inclusoseleccionando la posición de aire
(fresco) exterior. Si esto ocurre,recomendamos cambiar el filtro deaire del control del climatizador por
un distribuidor HYUNDAI autorizado.Información
 Cambie el filtro según el calendario de mantenimiento. Si conduce bajo
condiciones adversas como
carreteras polvorientas y abruptas,
necesitará realizar cambios y
comprobaciones más frecuentes del
filtro de aire del climatizador.
 Si el índice de flujo de aire desciende repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado. Comprobación de la cantidad
de refrigerante del aire
acondicionado y de lubricante del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también reduce el rendimiento del sistema de aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
Vehículos equipados con R-134a
Dado que el
refrigerante está a
una presión muy alta,el mantenimiento delsistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante utilizar la cantidad yel tipo correctos de aceite y
refrigerante. De lo contrario podría causar lesiones y daños en el vehículo.
ADVERTENCIA

3-165
Prestaciones de comodidad de su vehículo
3
Etiqueta del refrigerante del aireacondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferirde la imagen. Los símbolos y especificaciones en
la etiqueta del refrigerante del aireacondicionado tienen el significadosiguiente:
1.Clasificación del refrigerante
2.Cantidad de refrigerante
3.Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante se
utiliza para el aire acondicionado de
su vehículo observando la etiqueta
del interior del habitáculo.
ODH044365R
ODH043366
■
Ejemplo
 Tipo B
 Tipo AVehiculos equipador con R-1234yf
Dado que el
refrigerante es
ligeramente
inflamable a una
presión elevada, elsistema de aireacondicionado solodebe ser reparadopor técnicos
especializados y certificados.
Es importante usar el tipo y la cantidad adecuados de aceite y
de refrigerante.
De lo contrario, esto puede causar daños al vehículo o
lesiones personales.
ADVERTENCIA
