Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

3-164
Komfortfunktionen Ihres Fahrzeugs

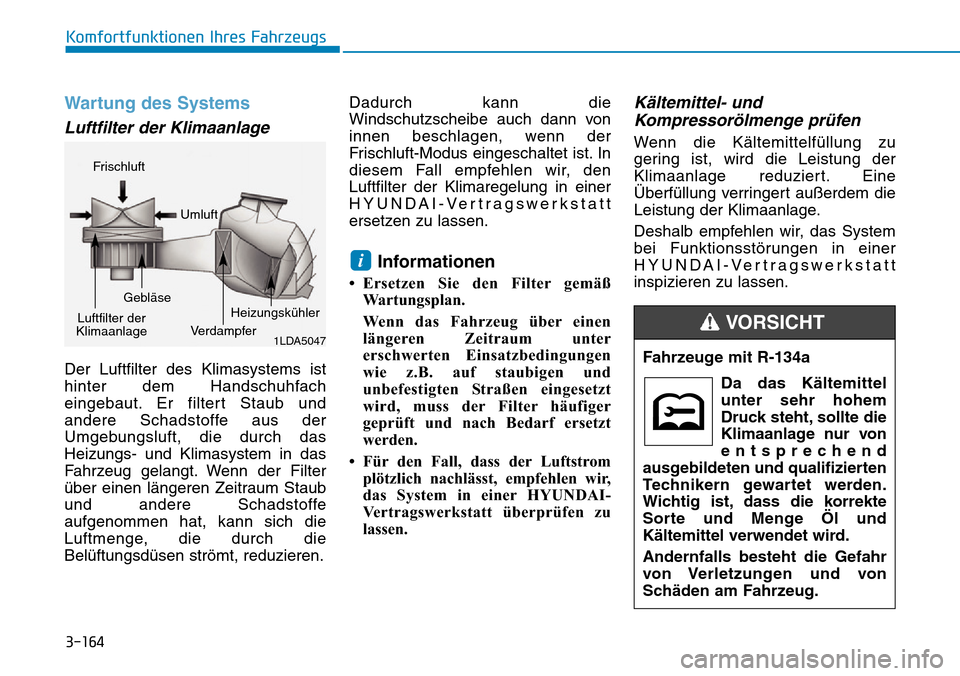

Wartung des Systems
Luftfilter der Klimaanlage
Der Luftfilter des Klimasystems ist
hinter dem Handschuhfach
eingebaut. Er filtert Staub und
andere Schadstoffe aus der
Umgebungsluft, die durch das
Heizungs- und Klimasystem in das
Fahrzeug gelangt. Wenn der Filter
über einen längeren Zeitraum Staub
und andere Schadstoffe
aufgenommen hat, kann sich die
Luftmenge, die durch die
Belüftungsdüsen strömt, reduzieren.Dadurch kann die
Windschutzscheibe auch dann von
innen beschlagen, wenn der
Frischluft-Modus eingeschaltet ist. In
diesem Fall empfehlen wir, den
Luftfilter der Klimaregelung in einer
HYUNDAI-Vertragswerkstatt
ersetzen zu lassen.
Informationen
• Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum unter
erschwerten Einsatzbedingungen
wie z.B. auf staubigen und
unbefestigten Straßen eingesetzt
wird, muss der Filter häufiger
geprüft und nach Bedarf ersetzt
werden.
• Für den Fall, dass der Luftstrom
plötzlich nachlässt, empfehlen wir,
das System in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu
gering ist, wird die Leistung der
Klimaanlage reduziert. Eine
Überfüllung verringert außerdem die
Leistung der Klimaanlage.
Deshalb empfehlen wir, das System
bei Funktionsstörungen in einer
HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
i
1LDA5047
Frischluft
Umluft
Luftfilter der
KlimaanlageGebläse
VerdampferHeizungskühler
Fahrzeuge mit R-134a
Da das Kältemittel
unter sehr hohem
Druck steht, sollte die
Klimaanlage nur von
entsprechend
ausgebildeten und qualifizierten
Technikern gewartet werden.
Wichtig ist, dass die korrekte
Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr
von Verletzungen und von
Schäden am Fahrzeug.
VORSICHT

3-165
Komfortfunktionen Ihres Fahrzeugs
3

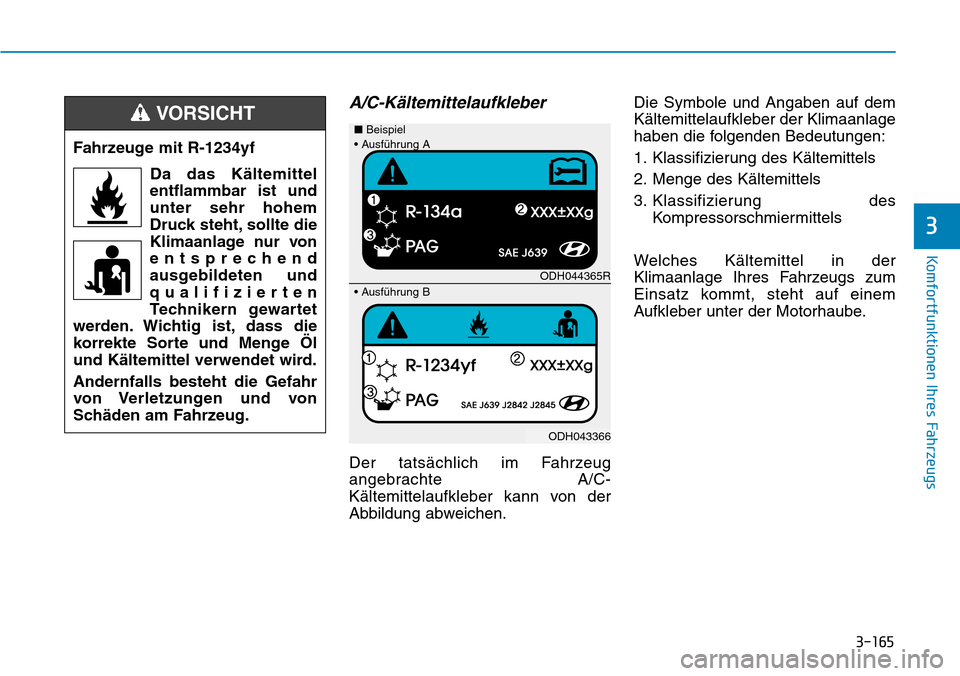

A/C-Kältemittelaufkleber
Der tatsächlich im Fahrzeug
angebrachte A/C-
Kältemittelaufkleber kann von der
Abbildung abweichen.Die Symbole und Angaben auf dem
Kältemittelaufkleber der Klimaanlage
haben die folgenden Bedeutungen:
1. Klassifizierung des Kältemittels
2. Menge des Kältemittels
3. Klassifizierung des
Kompressorschmiermittels
Welches Kältemittel in der
Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube. Fahrzeuge mit R-1234yf
Da das Kältemittel
entflammbar ist und
unter sehr hohem
Druck steht, sollte die
Klimaanlage nur von
entsprechend
ausgebildeten und
qualifizierten
Technikern gewartet
werden. Wichtig ist, dass die
korrekte Sorte und Menge Öl
und Kältemittel verwendet wird.
Andernfalls besteht die Gefahr
von Verletzungen und von
Schäden am Fahrzeug.
VORSICHT
ODH044365R
ODH043366 â– Beispiel
• Ausführung B
• Ausführung A

3-166
Komfortfunktionen Ihres Fahrzeugs
• Um die größtmögliche
Auftauwirkung zu erzielen, drehen
Sie den Temperaturregler in die
wärmste Stellung und stellen die
höchste Gebläsedrehzahl ein.
• Wenn Sie die Scheibe entfrosten
oder beschlagfrei halten und
gleichzeitig warme Luft im
Fußbereich wünschen, wählen Sie
den Lüftungsmodus "Fußraum und
entfrosten".
• Befreien Sie Windschutzscheibe,
Heckscheibe, Außenspiegel und
alle Seitenscheiben vor Fahrtantritt
von Eis und Schnee.
• Entfernen Sie auch Eis und
Schnee von der Motorhaube und
der Lufteinlassöffnung vor der
Windschutzscheibe, um die
Effektivität der Heizung und der
Entfrosterfunktion zu erhöhen und
um die Wahrscheinlichkeit zu
reduzieren, dass die
Windschutzscheibe von innen
beschlägt.

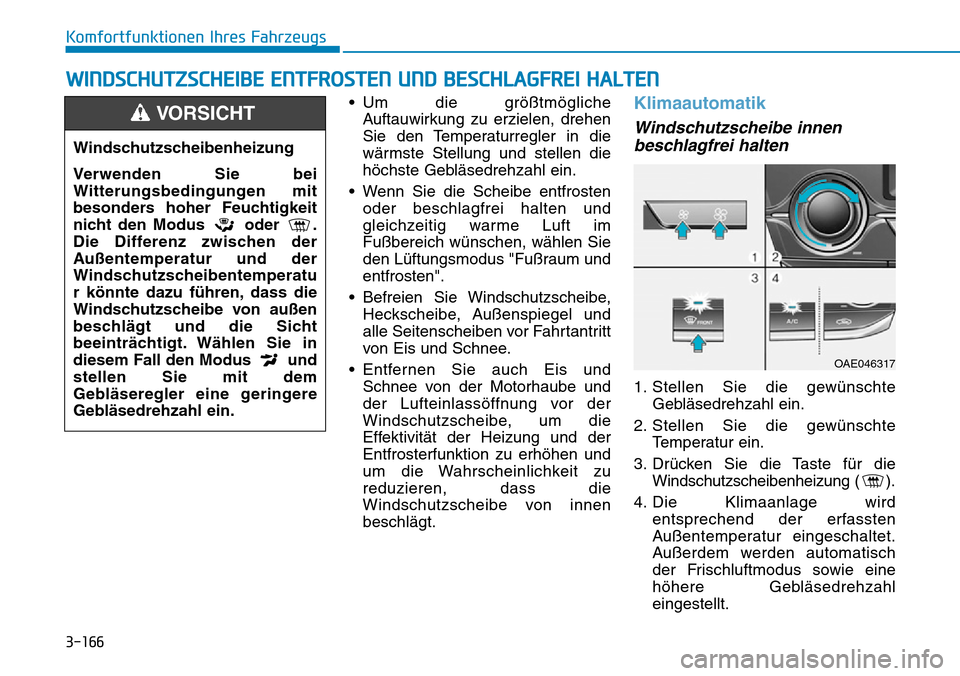

Klimaautomatik
Windschutzscheibe innen
beschlagfrei halten
1. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
2. Stellen Sie die gewünschte
Temperatur ein.
3. Drücken Sie die Taste für die
Windschutzscheibenheizung ( ).
4. Die Klimaanlage wird
entsprechend der erfassten
Außentemperatur eingeschaltet.
Außerdem werden automatisch
der Frischluftmodus sowie eine
höhere Gebläsedrehzahl
eingestellt.
WWINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
Windschutzscheibenheizung
Verwenden Sie bei
Witterungsbedingungen mit
besonders hoher Feuchtigkeit
nicht den Modus oder .
Die Differenz zwischen der
Außentemperatur und der
Windschutzscheibentemperatu
r könnte dazu führen, dass die
Windschutzscheibe von außen
beschlägt und die Sicht
beeinträchtigt. Wählen Sie in
diesem Fall den Modus und
stellen Sie mit dem
Gebläseregler eine geringere
Gebläsedrehzahl ein.
VORSICHT
OAE046317

3-167
Komfortfunktionen Ihres Fahrzeugs
3
Wenn die Aktivierung von
Klimaanlage, Frischluftmodus
und/oder Gebläsedrehzahl nicht
automatisch erfolgt, betätigen Sie
die entsprechende Taste bzw. den
entsprechenden Regler manuell.
Wenn bei Anwahl des Modus
eine niedrige Gebläsedrehzahl
eingestellt ist, wird diese
automatisch erhöht.Windschutzscheibe außen
enteisen
1. Drehen Sie den Gebläseregler in
die höchste Stellung.
2. Drehen Sie den Temperaturregler
auf die höchste Temperatur (HI).
3. Drücken Sie die Taste für die
Windschutzscheibenheizung ( ).
4. Die Klimaanlage wird abhängig
von der erkannten
Außentemperatur eingeschaltet
und der Frischluftmodus wird
automatisch aktiviert.
Wenn bei Anwahl des Modus
eine niedrige Gebläsedrehzahl
eingestellt ist, wird diese
automatisch erhöht.
Logik der
Belüftungssteuerung
(ausstattungsabhängig)
Um zu verhindern, dass die
Windschutzscheibe von innen
beschlägt, werden der Frisch-/
Umluftmodus sowie die Klimaanlage
automatisch entsprechend bestimmter
Bedingungen (z.B. oder )
geregelt. Um die automatische
Scheibenentfeuchtung zu
deaktivieren, gehen Sie wie folgt vor:
1. Drehen Sie den Zündschlüssel in
die Zündschlossstellung ON.
2. Drücken Sie die Taste für die
Windschutzscheibenheizung ( ).
3. Drücken Sie bei gedrückter
Klimaanlagentaste (A/C) die
Frischluft-/Umlufttaste innerhalb
von 3 Sekunden mindestens 5
Mal.
Der Informationsbildschirm der
Klimaregelung blinkt 3 Mal. Dies
zeigt an, dass die automatische
Scheibenentfeuchtung deaktiviert
bzw. wieder aktiviert wurde.
OAE046318

3-168
Komfortfunktionen Ihres Fahrzeugs
Nach dem Abklemmen oder der
Entladung der Batterie wird die
automatische Scheibenentfeuchtung
wieder in den Ausgangszustand
versetzt.

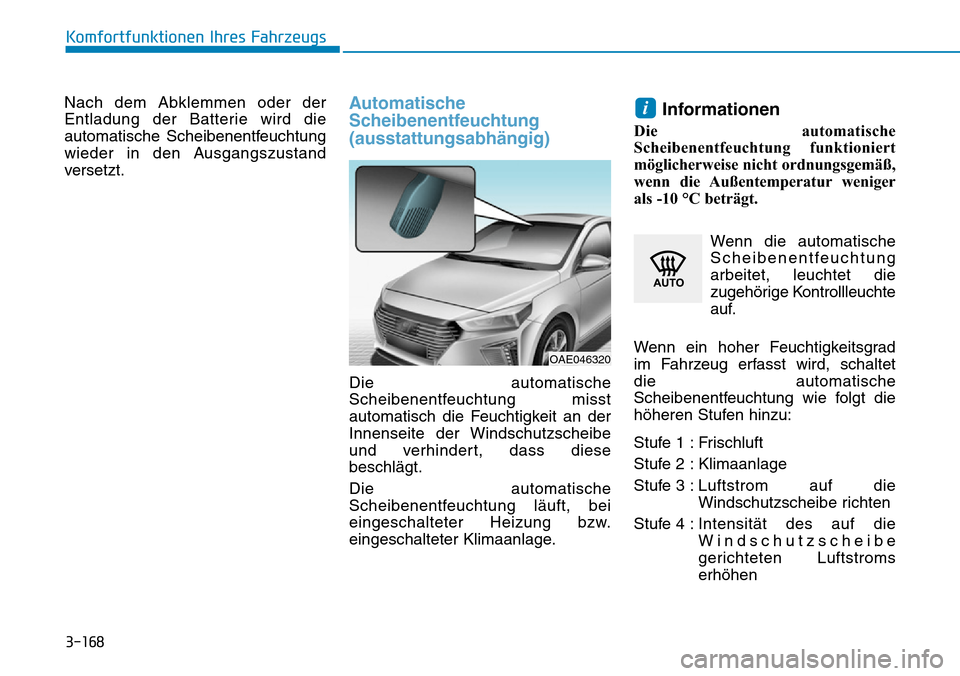

Automatische
Scheibenentfeuchtung
(ausstattungsabhängig)
Die automatische
Scheibenentfeuchtung misst
automatisch die Feuchtigkeit an der
Innenseite der Windschutzscheibe
und verhindert, dass diese
beschlägt.
Die automatische
Scheibenentfeuchtung läuft, bei
eingeschalteter Heizung bzw.
eingeschalteter Klimaanlage.
Informationen
Die automatische
Scheibenentfeuchtung funktioniert
möglicherweise nicht ordnungsgemäß,
wenn die Außentemperatur weniger
als -10 °C beträgt.
Wenn die automatische
Scheibenentfeuchtung
arbeitet, leuchtet die
zugehörige Kontrollleuchte
auf.
Wenn ein hoher Feuchtigkeitsgrad
im Fahrzeug erfasst wird, schaltet
die automatische
Scheibenentfeuchtung wie folgt die
höheren Stufen hinzu:
Stufe 1 : Frischluft
Stufe 2 : Klimaanlage
Stufe 3 :Luftstrom auf die
Windschutzscheibe richten
Stufe 4 :Intensität des auf die
Windschutzscheibe
gerichteten Luftstroms
erhöhen
i
OAE046320

3-169
Komfortfunktionen Ihres Fahrzeugs
3

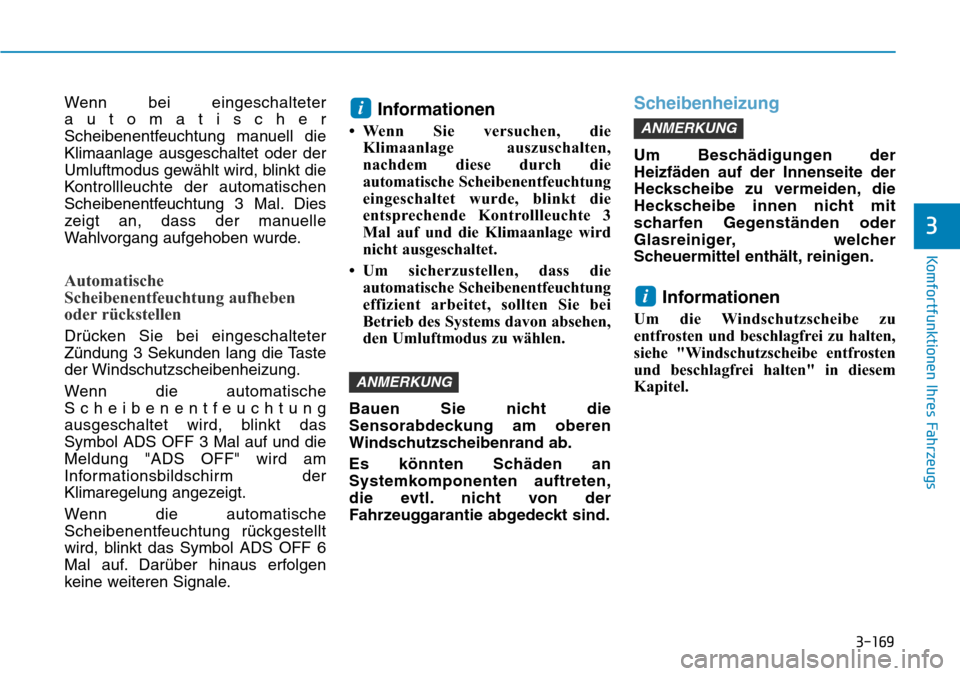

Wenn bei eingeschalteter
automatischer
Scheibenentfeuchtung manuell die
Klimaanlage ausgeschaltet oder der
Umluftmodus gewählt wird, blinkt die
Kontrollleuchte der automatischen
Scheibenentfeuchtung 3 Mal. Dies
zeigt an, dass der manuelle
Wahlvorgang aufgehoben wurde.
Automatische
Scheibenentfeuchtung aufheben
oder rückstellen
Drücken Sie bei eingeschalteter
Zündung 3 Sekunden lang die Taste
der Windschutzscheibenheizung.
Wenn die automatische
Scheibenentfeuchtung
ausgeschaltet wird, blinkt das
Symbol ADS OFF 3 Mal auf und die
Meldung "ADS OFF" wird am
Informationsbildschirm der
Klimaregelung angezeigt.
Wenn die automatische
Scheibenentfeuchtung rückgestellt
wird, blinkt das Symbol ADS OFF 6
Mal auf. Darüber hinaus erfolgen
keine weiteren Signale.
Informationen
• Wenn Sie versuchen, die
Klimaanlage auszuschalten,
nachdem diese durch die
automatische Scheibenentfeuchtung
eingeschaltet wurde, blinkt die
entsprechende Kontrollleuchte 3
Mal auf und die Klimaanlage wird
nicht ausgeschaltet.
• Um sicherzustellen, dass die
automatische Scheibenentfeuchtung
effizient arbeitet, sollten Sie bei
Betrieb des Systems davon absehen,
den Umluftmodus zu wählen.
Bauen Sie nicht die
Sensorabdeckung am oberen
Windschutzscheibenrand ab.
Es könnten Schäden an
Systemkomponenten auftreten,
die evtl. nicht von der
Fahrzeuggarantie abgedeckt sind.
Scheibenheizung
Um Beschädigungen der
Heizfäden auf der Innenseite der
Heckscheibe zu vermeiden, die
Heckscheibe innen nicht mit
scharfen Gegenständen oder
Glasreiniger, welcher
Scheuermittel enthält, reinigen.
Informationen
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
i
ANMERKUNG
ANMERKUNG
i

3-170
Komfortfunktionen Ihres Fahrzeugs

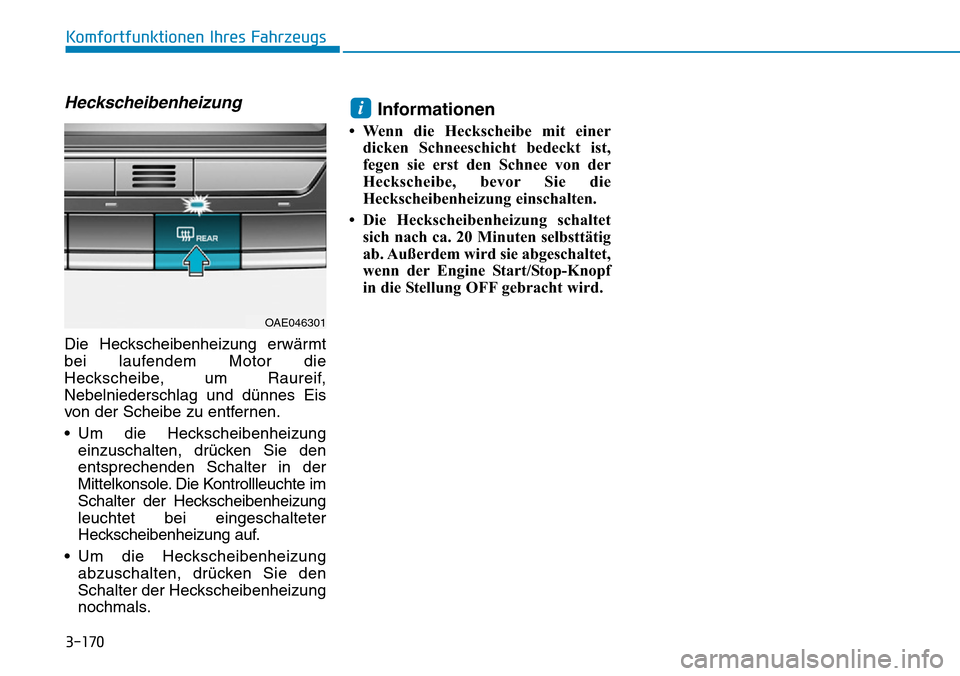

Heckscheibenheizung
Die Heckscheibenheizung erwärmt
bei laufendem Motor die
Heckscheibe, um Raureif,
Nebelniederschlag und dünnes Eis
von der Scheibe zu entfernen.
• Um die Heckscheibenheizung
einzuschalten, drücken Sie den
entsprechenden Schalter in der
Mittelkonsole. Die Kontrollleuchte im
Schalter der Heckscheibenheizung
leuchtet bei eingeschalteter
Heckscheibenheizung auf.
• Um die Heckscheibenheizung
abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
Informationen
• Wenn die Heckscheibe mit einer
dicken Schneeschicht bedeckt ist,
fegen sie erst den Schnee von der
Heckscheibe, bevor Sie die
Heckscheibenheizung einschalten.
• Die Heckscheibenheizung schaltet
sich nach ca. 20 Minuten selbsttätig
ab. Außerdem wird sie abgeschaltet,
wenn der Engine Start/Stop-Knopf
in die Stellung OFF gebracht wird.
i
OAE046301

3-171
Komfortfunktionen Ihres Fahrzeugs
3

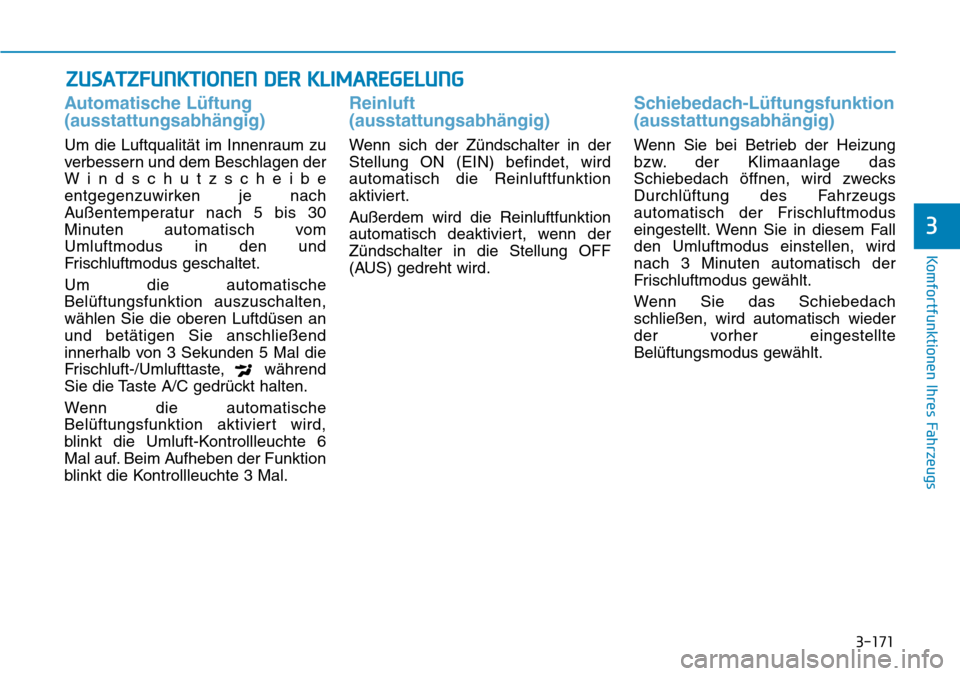

Automatische Lüftung
(ausstattungsabhängig)
Um die Luftqualität im Innenraum zu
verbessern und dem Beschlagen der
Windschutzscheibe
entgegenzuwirken je nach
Außentemperatur nach 5 bis 30
Minuten automatisch vom
Umluftmodus in den und
Frischluftmodus geschaltet.
Um die automatische
Belüftungsfunktion auszuschalten,
wählen Sie die oberen Luftdüsen an
und betätigen Sie anschließend
innerhalb von 3 Sekunden 5 Mal die
Frischluft-/Umlufttaste, während
Sie die Taste A/C gedrückt halten.
Wenn die automatische
Belüftungsfunktion aktiviert wird,
blinkt die Umluft-Kontrollleuchte 6
Mal auf. Beim Aufheben der Funktion
blinkt die Kontrollleuchte 3 Mal.
Reinluft
(ausstattungsabhängig)
Wenn sich der Zündschalter in der
Stellung ON (EIN) befindet, wird
automatisch die Reinluftfunktion
aktiviert.
Außerdem wird die Reinluftfunktion
automatisch deaktiviert, wenn der
Zündschalter in die Stellung OFF
(AUS) gedreht wird.
Schiebedach-Lüftungsfunktion
(ausstattungsabhängig)
Wenn Sie bei Betrieb der Heizung
bzw. der Klimaanlage das
Schiebedach öffnen, wird zwecks
Durchlüftung des Fahrzeugs
automatisch der Frischluftmodus
eingestellt. Wenn Sie in diesem Fall
den Umluftmodus einstellen, wird
nach 3 Minuten automatisch der
Frischluftmodus gewählt.
Wenn Sie das Schiebedach
schließen, wird automatisch wieder
der vorher eingestellte
Belüftungsmodus gewählt.
ZUSATZFUNKTIONEN DER KLIMAREGELUNG

3-172
Komfortfunktionen Ihres Fahrzeugs

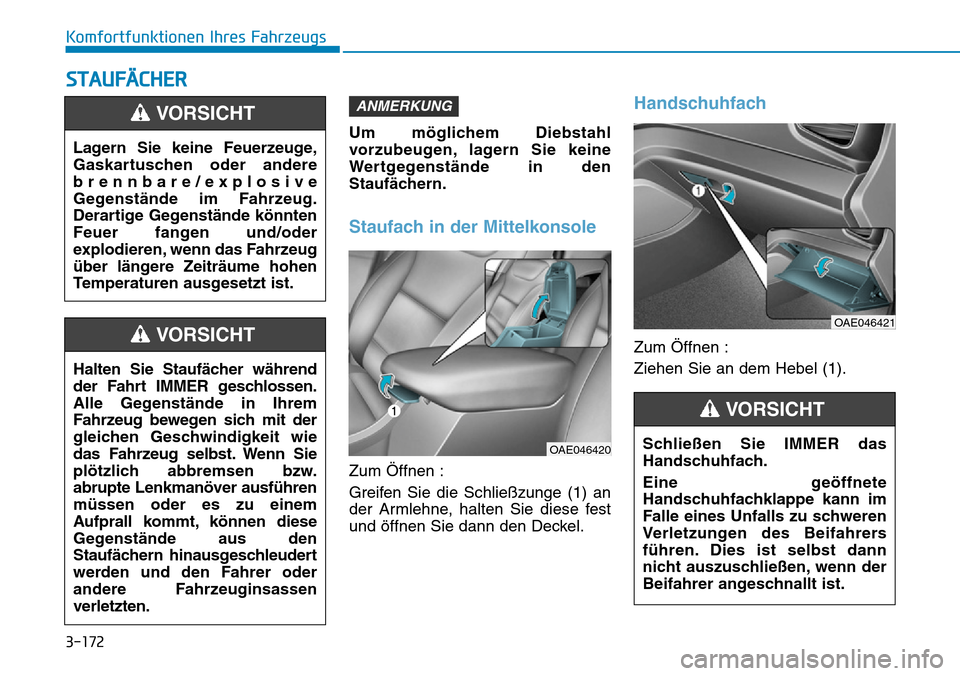

STAUFÄCHER
Um möglichem Diebstahl
vorzubeugen, lagern Sie keine
Wertgegenstände in den
Staufächern.
Staufach in der Mittelkonsole
Zum Öffnen :
Greifen Sie die Schließzunge (1) an
der Armlehne, halten Sie diese fest
und öffnen Sie dann den Deckel.
Handschuhfach
Zum Öffnen :
Ziehen Sie an dem Hebel (1).
ANMERKUNG
Lagern Sie keine Feuerzeuge,
Gaskartuschen oder andere
brennbare/explosive
Gegenstände im Fahrzeug.
Derartige Gegenstände könnten
Feuer fangen und/oder
explodieren, wenn das Fahrzeug
über längere Zeiträume hohen
Temperaturen ausgesetzt ist.
VORSICHT
Halten Sie Staufächer während
der Fahrt IMMER geschlossen.
Alle Gegenstände in Ihrem
Fahrzeug bewegen sich mit der
gleichen Geschwindigkeit wie
das Fahrzeug selbst. Wenn Sie
plötzlich abbremsen bzw.
abrupte Lenkmanöver ausführen
müssen oder es zu einem
Aufprall kommt, können diese
Gegenstände aus den
Staufächern hinausgeschleudert
werden und den Fahrer oder
andere Fahrzeuginsassen
verletzten.
VORSICHT
OAE046420
OAE046421
Schließen Sie IMMER das
Handschuhfach.
Eine geöffnete
Handschuhfachklappe kann im
Falle eines Unfalls zu schweren
Verletzungen des Beifahrers
führen. Dies ist selbst dann
nicht auszuschließen, wenn der
Beifahrer angeschnallt ist.
VORSICHT

3-173
Komfortfunktionen Ihres Fahrzeugs
3

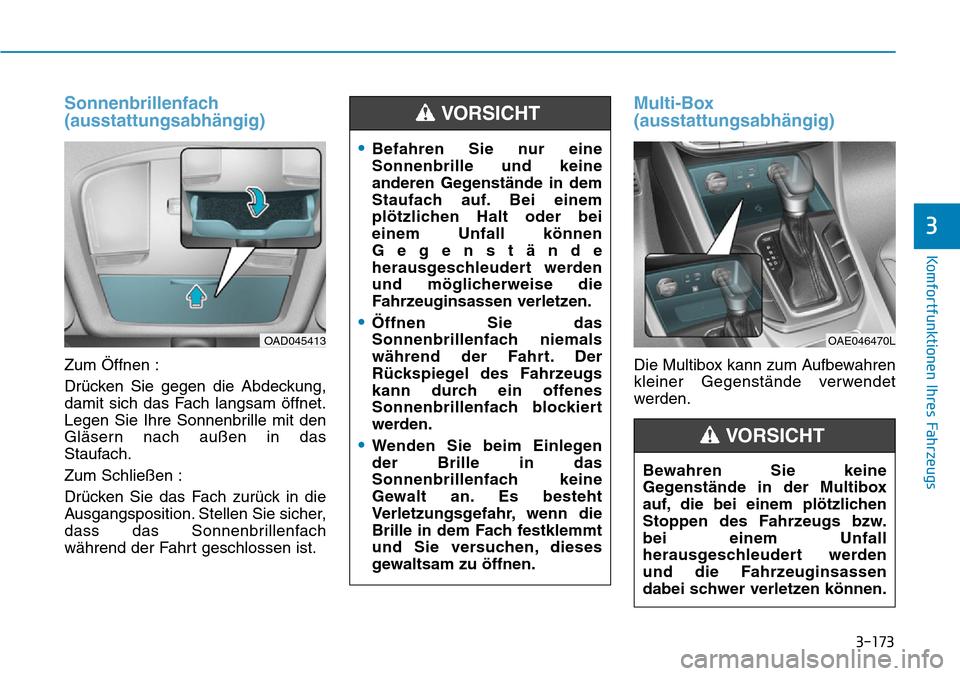

Sonnenbrillenfach
(ausstattungsabhängig)
Zum Öffnen :
Drücken Sie gegen die Abdeckung,
damit sich das Fach langsam öffnet.
Legen Sie Ihre Sonnenbrille mit den
Gläsern nach außen in das
Staufach.
Zum Schließen :
Drücken Sie das Fach zurück in die
Ausgangsposition. Stellen Sie sicher,
dass das Sonnenbrillenfach
während der Fahrt geschlossen ist.
Multi-Box
(ausstattungsabhängig)
Die Multibox kann zum Aufbewahren
kleiner Gegenstände verwendet
werden.
OAD045413
•Befahren Sie nur eine
Sonnenbrille und keine
anderen Gegenstände in dem
Staufach auf. Bei einem
plötzlichen Halt oder bei
einem Unfall können
Gegenstände
herausgeschleudert werden
und möglicherweise die
Fahrzeuginsassen verletzen.
•Öffnen Sie das
Sonnenbrillenfach niemals
während der Fahrt. Der
Rückspiegel des Fahrzeugs
kann durch ein offenes
Sonnenbrillenfach blockiert
werden.
•Wenden Sie beim Einlegen
der Brille in das
Sonnenbrillenfach keine
Gewalt an. Es besteht
Verletzungsgefahr, wenn die
Brille in dem Fach festklemmt
und Sie versuchen, dieses
gewaltsam zu öffnen.
VORSICHT
Bewahren Sie keine
Gegenstände in der Multibox
auf, die bei einem plötzlichen
Stoppen des Fahrzeugs bzw.
bei einem Unfall
herausgeschleudert werden
und die Fahrzeuginsassen
dabei schwer verletzen können.
VORSICHT
OAE046470L
