Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

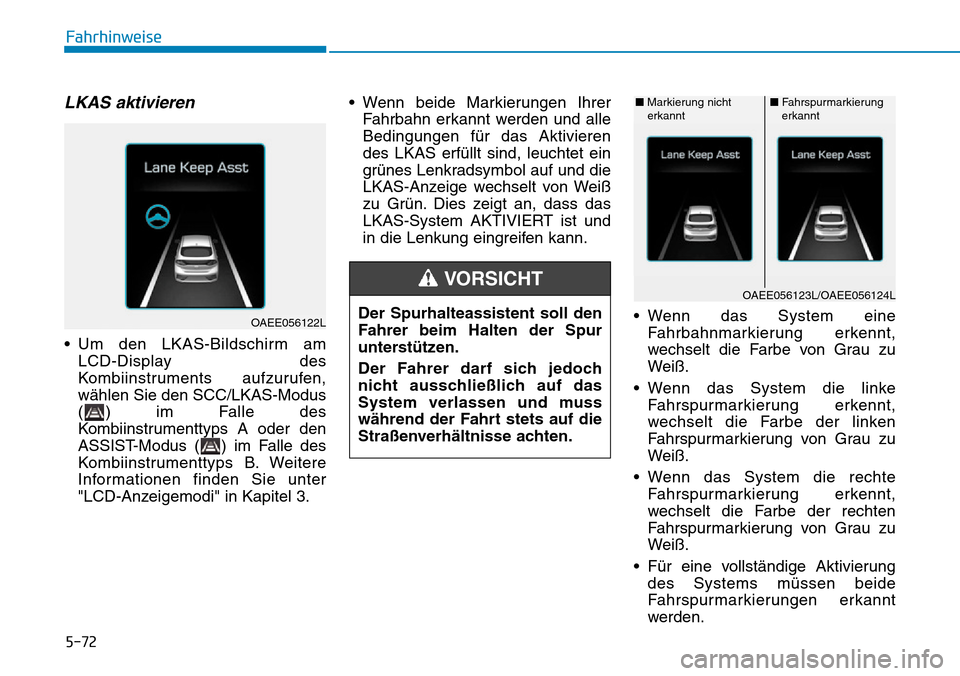

5-72
Fahrhinweise
LKAS aktivieren
• Um den LKAS-Bildschirm am
LCD-Display des
Kombiinstruments aufzurufen,
wählen Sie den SCC/LKAS-Modus
( ) im Falle des
Kombiinstrumenttyps A oder den
ASSIST-Modus ( ) im Falle des
Kombiinstrumenttyps B. Weitere
Informationen finden Sie unter
"LCD-Anzeigemodi" in Kapitel 3.• Wenn beide Markierungen Ihrer
Fahrbahn erkannt werden und alle
Bedingungen für das Aktivieren
des LKAS erfüllt sind, leuchtet ein
grünes Lenkradsymbol auf und die
LKAS-Anzeige wechselt von Weiß
zu Grün. Dies zeigt an, dass das
LKAS-System AKTIVIERT ist und
in die Lenkung eingreifen kann.
• Wenn das System eine
Fahrbahnmarkierung erkennt,
wechselt die Farbe von Grau zu
Weiß.
• Wenn das System die linke
Fahrspurmarkierung erkennt,
wechselt die Farbe der linken
Fahrspurmarkierung von Grau zu
Weiß.
• Wenn das System die rechte
Fahrspurmarkierung erkennt,
wechselt die Farbe der rechten
Fahrspurmarkierung von Grau zu
Weiß.
• Für eine vollständige Aktivierung
des Systems müssen beide
Fahrspurmarkierungen erkannt
werden.
■Markierung nicht
erkannt■Fahrspurmarkierung
erkannt
OAEE056123L/OAEE056124L
OAEE056122LDer Spurhalteassistent soll den
Fahrer beim Halten der Spur
unterstützen.
Der Fahrer darf sich jedoch
nicht ausschließlich auf das
System verlassen und muss
während der Fahrt stets auf die
Straßenverhältnisse achten.
VORSICHT

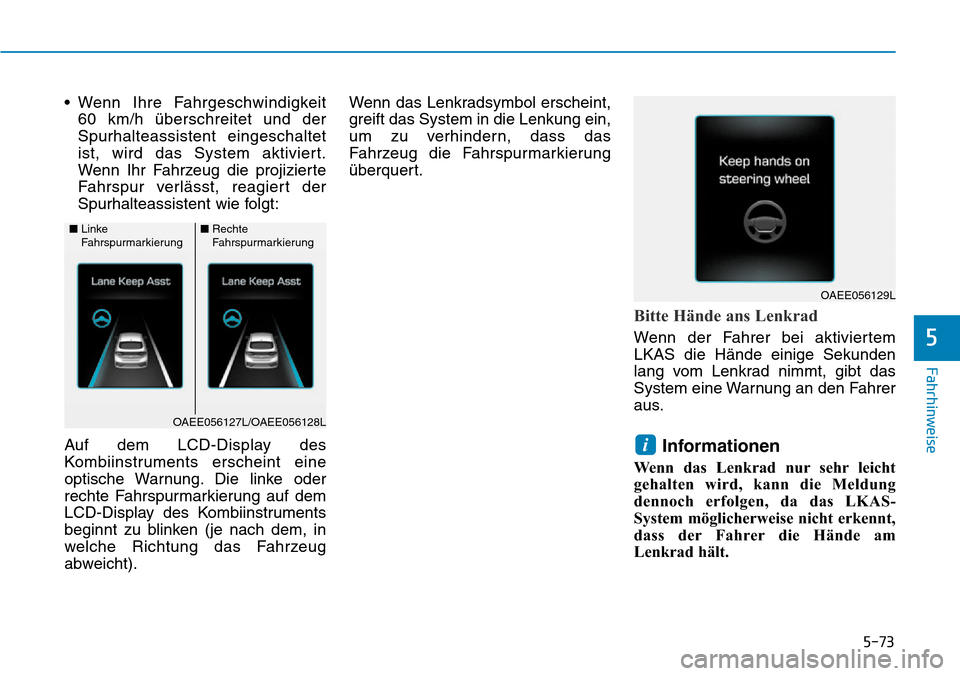

5-73
Fahrhinweise
5
• Wenn Ihre Fahrgeschwindigkeit
60 km/h überschreitet und der
Spurhalteassistent eingeschaltet
ist, wird das System aktiviert.
Wenn Ihr Fahrzeug die projizierte
Fahrspur verlässt, reagiert der
Spurhalteassistent wie folgt:
Auf dem LCD-Display des
Kombiinstruments erscheint eine
optische Warnung. Die linke oder
rechte Fahrspurmarkierung auf dem
LCD-Display des Kombiinstruments
beginnt zu blinken (je nach dem, in
welche Richtung das Fahrzeug
abweicht).Wenn das Lenkradsymbol erscheint,
greift das System in die Lenkung ein,
um zu verhindern, dass das
Fahrzeug die Fahrspurmarkierung
überquert.
Bitte Hände ans Lenkrad
Wenn der Fahrer bei aktiviertem
LKAS die Hände einige Sekunden
lang vom Lenkrad nimmt, gibt das
System eine Warnung an den Fahrer
aus.
Informationen
Wenn das Lenkrad nur sehr leicht
gehalten wird, kann die Meldung
dennoch erfolgen, da das LKAS-
System möglicherweise nicht erkennt,
dass der Fahrer die Hände am
Lenkrad hält.
i
■Linke
Fahrspurmarkierung■Rechte
Fahrspurmarkierung
OAEE056127L/OAEE056128L
OAEE056129L

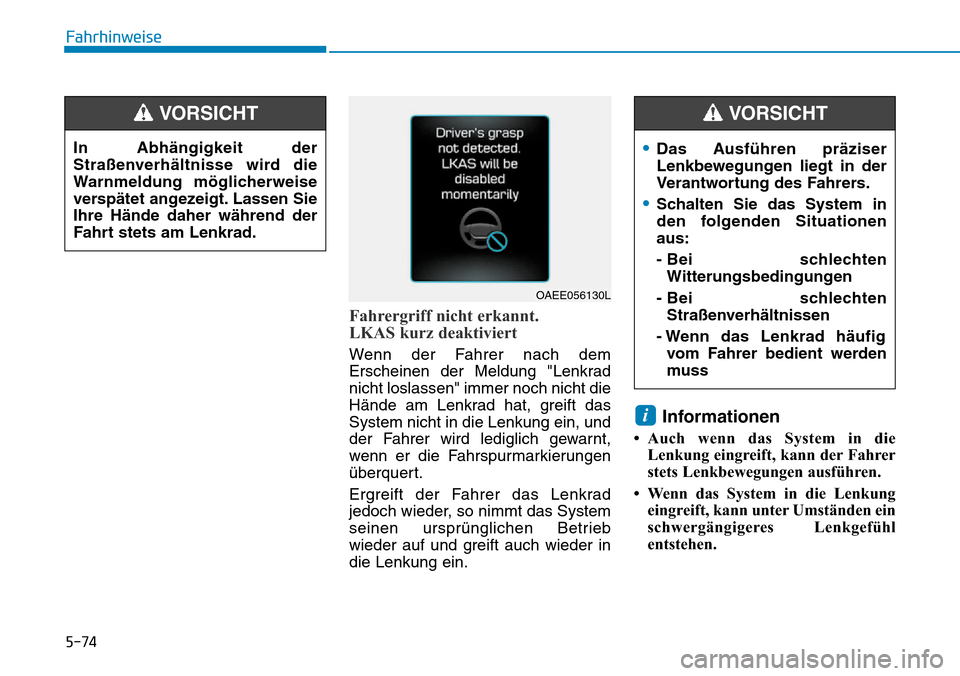

5-74
Fahrhinweise
Fahrergriff nicht erkannt.
LKAS kurz deaktiviert
Wenn der Fahrer nach dem
Erscheinen der Meldung "Lenkrad
nicht loslassen" immer noch nicht die
Hände am Lenkrad hat, greift das
System nicht in die Lenkung ein, und
der Fahrer wird lediglich gewarnt,
wenn er die Fahrspurmarkierungen
überquert.
Ergreift der Fahrer das Lenkrad
jedoch wieder, so nimmt das System
seinen ursprünglichen Betrieb
wieder auf und greift auch wieder in
die Lenkung ein.
Informationen
• Auch wenn das System in die
Lenkung eingreift, kann der Fahrer
stets Lenkbewegungen ausführen.
• Wenn das System in die Lenkung
eingreift, kann unter Umständen ein
schwergängigeres Lenkgefühl
entstehen.
i
In Abhängigkeit der
Straßenverhältnisse wird die
Warnmeldung möglicherweise
verspätet angezeigt. Lassen Sie
Ihre Hände daher während der
Fahrt stets am Lenkrad.
VORSICHT
OAEE056130L
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Schalten Sie das System in
den folgenden Situationen
aus:
- Bei schlechten
Witterungsbedingungen
- Bei schlechten
Straßenverhältnissen
- Wenn das Lenkrad häufig
vom Fahrer bedient werden
muss
VORSICHT

5-75
Fahrhinweise
5

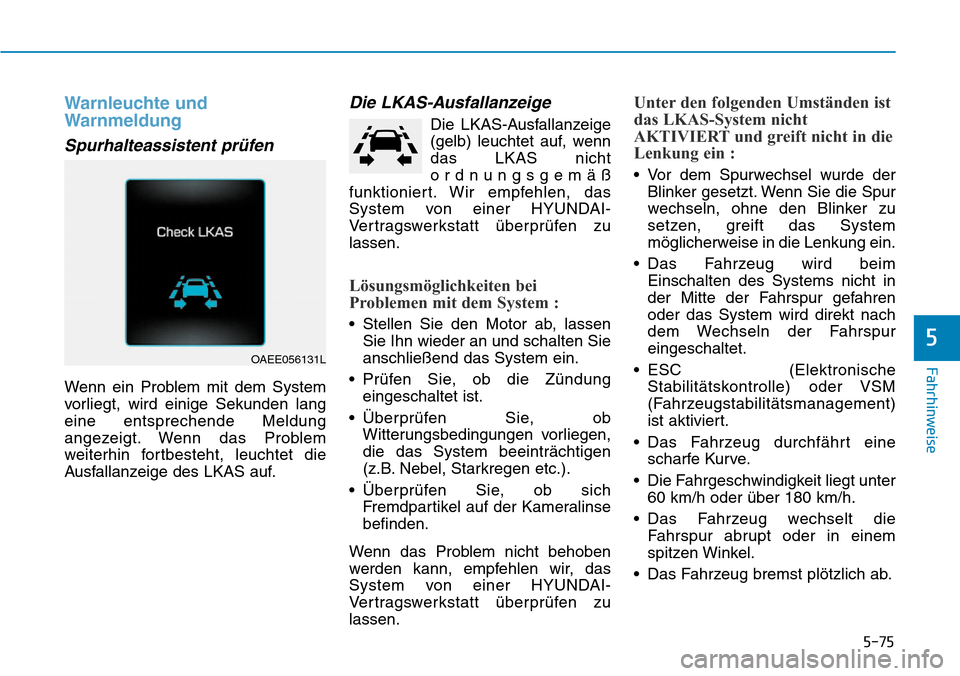

Warnleuchte und
Warnmeldung
Spurhalteassistent prüfen
Wenn ein Problem mit dem System
vorliegt, wird einige Sekunden lang
eine entsprechende Meldung
angezeigt. Wenn das Problem
weiterhin fortbesteht, leuchtet die
Ausfallanzeige des LKAS auf.
Die LKAS-Ausfallanzeige
Die LKAS-Ausfallanzeige
(gelb) leuchtet auf, wenn
das LKAS nicht
ordnungsgemäß
funktioniert. Wir empfehlen, das
System von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Lösungsmöglichkeiten bei
Problemen mit dem System :
• Stellen Sie den Motor ab, lassen
Sie Ihn wieder an und schalten Sie
anschließend das System ein.
• Prüfen Sie, ob die Zündung
eingeschaltet ist.
• Überprüfen Sie, ob
Witterungsbedingungen vorliegen,
die das System beeinträchtigen
(z.B. Nebel, Starkregen etc.).
• Überprüfen Sie, ob sich
Fremdpartikel auf der Kameralinse
befinden.
Wenn das Problem nicht behoben
werden kann, empfehlen wir, das
System von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Unter den folgenden Umständen ist
das LKAS-System nicht
AKTIVIERT und greift nicht in die
Lenkung ein :
• Vor dem Spurwechsel wurde der
Blinker gesetzt. Wenn Sie die Spur
wechseln, ohne den Blinker zu
setzen, greift das System
möglicherweise in die Lenkung ein.
• Das Fahrzeug wird beim
Einschalten des Systems nicht in
der Mitte der Fahrspur gefahren
oder das System wird direkt nach
dem Wechseln der Fahrspur
eingeschaltet.
• ESC (Elektronische
Stabilitätskontrolle) oder VSM
(Fahrzeugstabilitätsmanagement)
ist aktiviert.
• Das Fahrzeug durchfährt eine
scharfe Kurve.
• Die Fahrgeschwindigkeit liegt unter
60 km/h oder über 180 km/h.
• Das Fahrzeug wechselt die
Fahrspur abrupt oder in einem
spitzen Winkel.
• Das Fahrzeug bremst plötzlich ab.
OAEE056131L

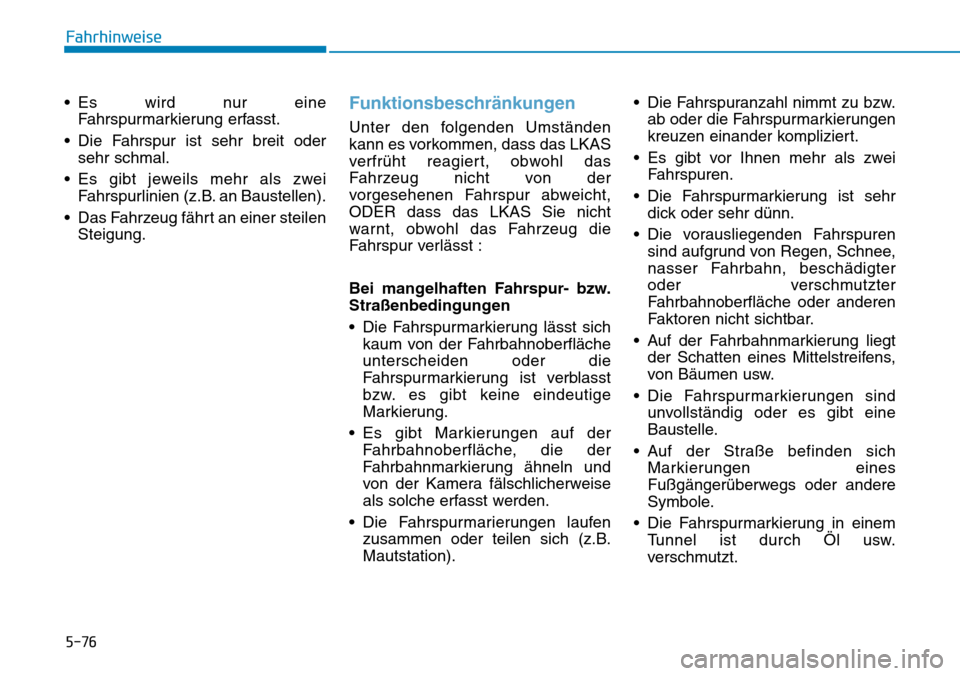

5-76
Fahrhinweise
• Es wird nur eine
Fahrspurmarkierung erfasst.
• Die Fahrspur ist sehr breit oder
sehr schmal.
• Es gibt jeweils mehr als zwei
Fahrspurlinien (z.B. an Baustellen).
• Das Fahrzeug fährt an einer steilen
Steigung.
Funktionsbeschränkungen
Unter den folgenden Umständen
kann es vorkommen, dass das LKAS
verfrüht reagiert, obwohl das
Fahrzeug nicht von der
vorgesehenen Fahrspur abweicht,
ODER dass das LKAS Sie nicht
warnt, obwohl das Fahrzeug die
Fahrspur verlässt :
Bei mangelhaften Fahrspur- bzw.
Straßenbedingungen
• Die Fahrspurmarkierung lässt sich
kaum von der Fahrbahnoberfläche
unterscheiden oder die
Fahrspurmarkierung ist verblasst
bzw. es gibt keine eindeutige
Markierung.
• Es gibt Markierungen auf der
Fahrbahnoberfläche, die der
Fahrbahnmarkierung ähneln und
von der Kamera fälschlicherweise
als solche erfasst werden.
• Die Fahrspurmarierungen laufen
zusammen oder teilen sich (z.B.
Mautstation).• Die Fahrspuranzahl nimmt zu bzw.
ab oder die Fahrspurmarkierungen
kreuzen einander kompliziert.
• Es gibt vor Ihnen mehr als zwei
Fahrspuren.
• Die Fahrspurmarkierung ist sehr
dick oder sehr dünn.
• Die vorausliegenden Fahrspuren
sind aufgrund von Regen, Schnee,
nasser Fahrbahn, beschädigter
oder verschmutzter
Fahrbahnoberfläche oder anderen
Faktoren nicht sichtbar.
• Auf der Fahrbahnmarkierung liegt
der Schatten eines Mittelstreifens,
von Bäumen usw.
• Die Fahrspurmarkierungen sind
unvollständig oder es gibt eine
Baustelle.
• Auf der Straße befinden sich
Markierungen eines
Fußgängerüberwegs oder andere
Symbole.
• Die Fahrspurmarkierung in einem
Tunnel ist durch Öl usw.
verschmutzt.

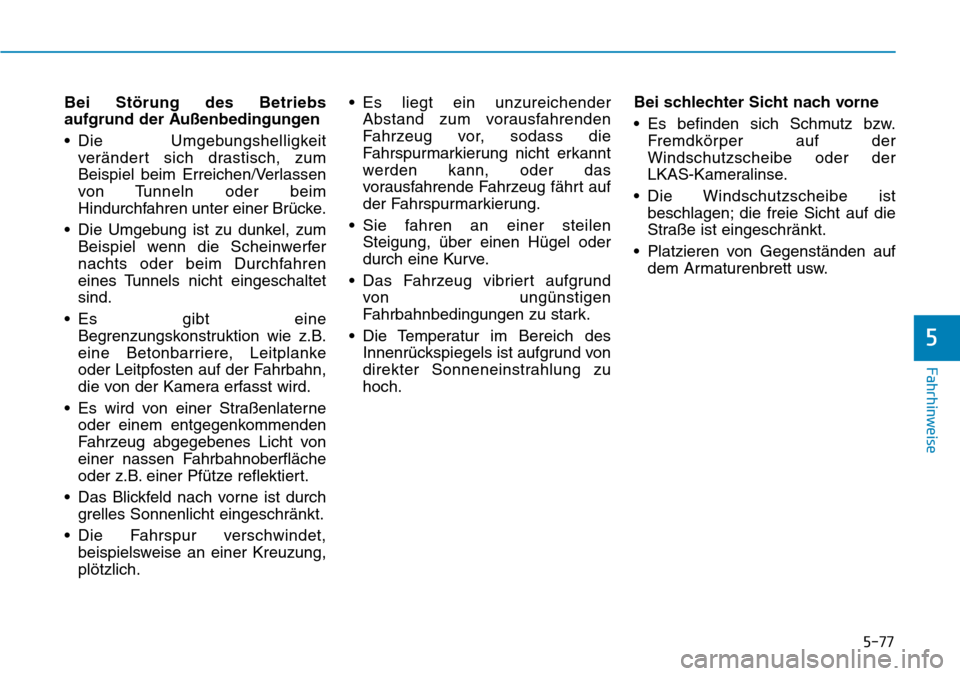

5-77
Fahrhinweise
5
Bei Störung des Betriebs
aufgrund der Außenbedingungen
• Die Umgebungshelligkeit
verändert sich drastisch, zum
Beispiel beim Erreichen/Verlassen
von Tunneln oder beim
Hindurchfahren unter einer Brücke.
• Die Umgebung ist zu dunkel, zum
Beispiel wenn die Scheinwerfer
nachts oder beim Durchfahren
eines Tunnels nicht eingeschaltet
sind.
• Es gibt eine
Begrenzungskonstruktion wie z.B.
eine Betonbarriere, Leitplanke
oder Leitpfosten auf der Fahrbahn,
die von der Kamera erfasst wird.
• Es wird von einer Straßenlaterne
oder einem entgegenkommenden
Fahrzeug abgegebenes Licht von
einer nassen Fahrbahnoberfläche
oder z.B. einer Pfütze reflektiert.
• Das Blickfeld nach vorne ist durch
grelles Sonnenlicht eingeschränkt.
• Die Fahrspur verschwindet,
beispielsweise an einer Kreuzung,
plötzlich.• Es liegt ein unzureichender
Abstand zum vorausfahrenden
Fahrzeug vor, sodass die
Fahrspurmarkierung nicht erkannt
werden kann, oder das
vorausfahrende Fahrzeug fährt auf
der Fahrspurmarkierung.
• Sie fahren an einer steilen
Steigung, über einen Hügel oder
durch eine Kurve.
• Das Fahrzeug vibriert aufgrund
von ungünstigen
Fahrbahnbedingungen zu stark.
• Die Temperatur im Bereich des
Innenrückspiegels ist aufgrund von
direkter Sonneneinstrahlung zu
hoch.Bei schlechter Sicht nach vorne
• Es befinden sich Schmutz bzw.
Fremdkörper auf der
Windschutzscheibe oder der
LKAS-Kameralinse.
• Die Windschutzscheibe ist
beschlagen; die freie Sicht auf die
Straße ist eingeschränkt.
• Platzieren von Gegenständen auf
dem Armaturenbrett usw.

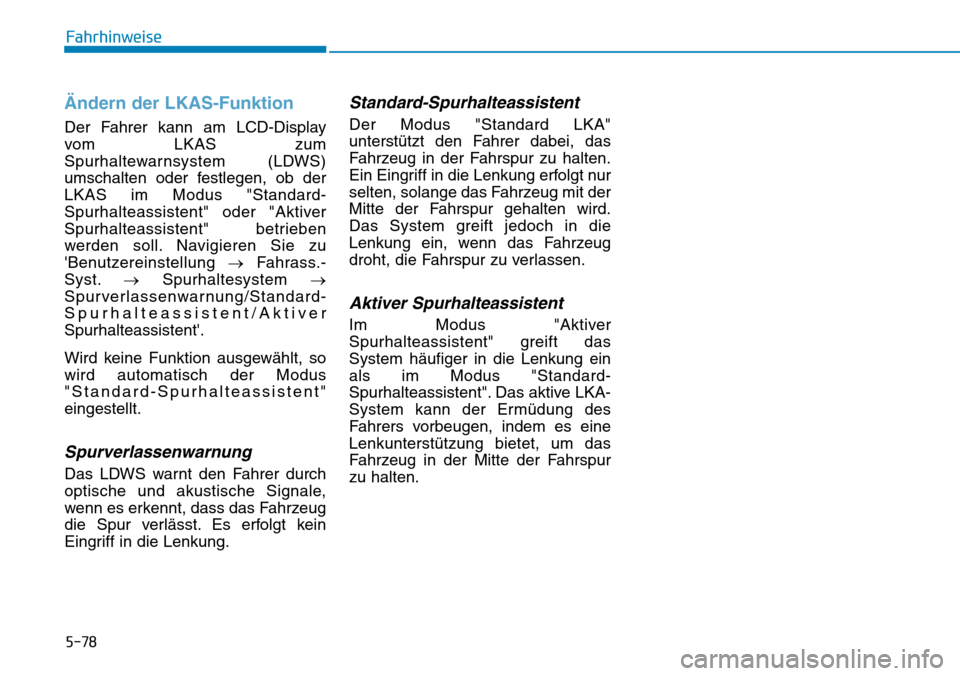

5-78
Fahrhinweise
Ändern der LKAS-Funktion
Der Fahrer kann am LCD-Display
vom LKAS zum
Spurhaltewarnsystem (LDWS)
umschalten oder festlegen, ob der
LKAS im Modus "Standard-
Spurhalteassistent" oder "Aktiver
Spurhalteassistent" betrieben
werden soll. Navigieren Sie zu
'Benutzereinstellung →Fahrass.-
Syst.→Spurhaltesystem →
Spurverlassenwarnung/Standard-
Spurhalteassistent/Aktiver
Spurhalteassistent'.
Wird keine Funktion ausgewählt, so
wird automatisch der Modus
"Standard-Spurhalteassistent"
eingestellt.
Spurverlassenwarnung
Das LDWS warnt den Fahrer durch
optische und akustische Signale,
wenn es erkennt, dass das Fahrzeug
die Spur verlässt. Es erfolgt kein
Eingriff in die Lenkung.
Standard-Spurhalteassistent
Der Modus "Standard LKA"
unterstützt den Fahrer dabei, das
Fahrzeug in der Fahrspur zu halten.
Ein Eingriff in die Lenkung erfolgt nur
selten, solange das Fahrzeug mit der
Mitte der Fahrspur gehalten wird.
Das System greift jedoch in die
Lenkung ein, wenn das Fahrzeug
droht, die Fahrspur zu verlassen.
Aktiver Spurhalteassistent
Im Modus "Aktiver
Spurhalteassistent" greift das
System häufiger in die Lenkung ein
als im Modus "Standard-
Spurhalteassistent". Das aktive LKA-
System kann der Ermüdung des
Fahrers vorbeugen, indem es eine
Lenkunterstützung bietet, um das
Fahrzeug in der Mitte der Fahrspur
zu halten.

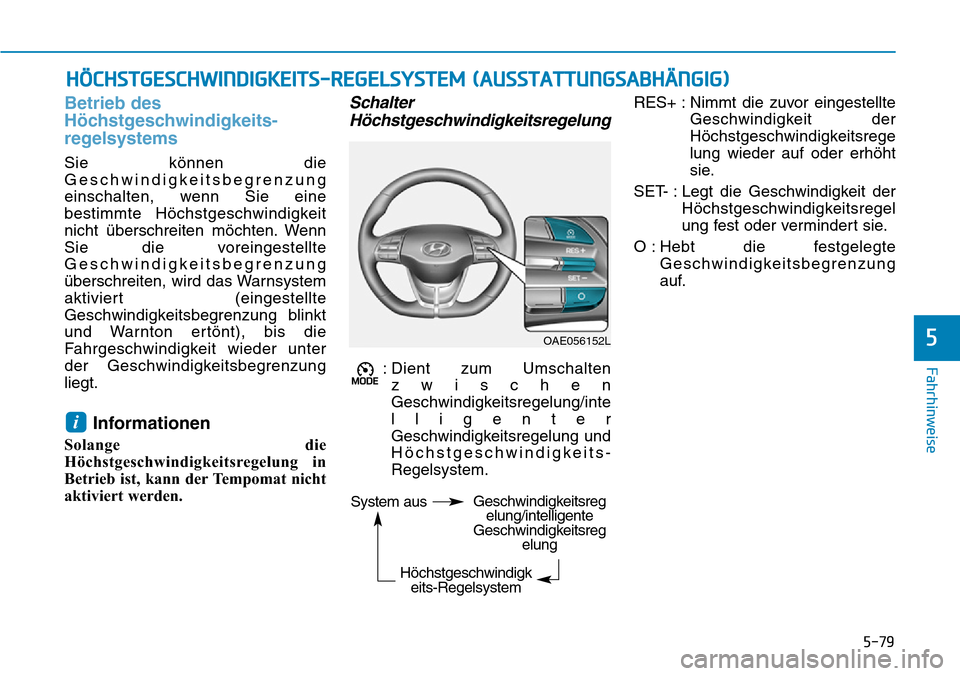

5-79
Fahrhinweise
5
Betrieb des
Höchstgeschwindigkeits-
regelsystems
Sie können die
Geschwindigkeitsbegrenzung
einschalten, wenn Sie eine
bestimmte Höchstgeschwindigkeit
nicht überschreiten möchten. Wenn
Sie die voreingestellte
Geschwindigkeitsbegrenzung
überschreiten, wird das Warnsystem
aktiviert (eingestellte
Geschwindigkeitsbegrenzung blinkt
und Warnton ertönt), bis die
Fahrgeschwindigkeit wieder unter
der Geschwindigkeitsbegrenzung
liegt.
Informationen
Solange die
Höchstgeschwindigkeitsregelung in
Betrieb ist, kann der Tempomat nicht
aktiviert werden.
Schalter
Höchstgeschwindigkeitsregelung
: Dient zum Umschalten
zwischen
Geschwindigkeitsregelung/inte
lligenter
Geschwindigkeitsregelung und
Höchstgeschwindigkeits-
Regelsystem.RES+ : Nimmt die zuvor eingestellte
Geschwindigkeit der
Höchstgeschwindigkeitsrege
lung wieder auf oder erhöht
sie.
SET- : Legt die Geschwindigkeit der
Höchstgeschwindigkeitsregel
ung fest oder vermindert sie.
O : Hebt die festgelegte
Geschwindigkeitsbegrenzung
auf.
i
HÖCHSTGESCHWINDIGKEITS-REGELSYSTEM (AUSSTATTUNGSABHÄNGIG)
OAE056152L
System ausGeschwindigkeitsreg
elung/intelligente
Geschwindigkeitsreg
elung
Höchstgeschwindigk
eits-Regelsystem

5-80
Fahrhinweise

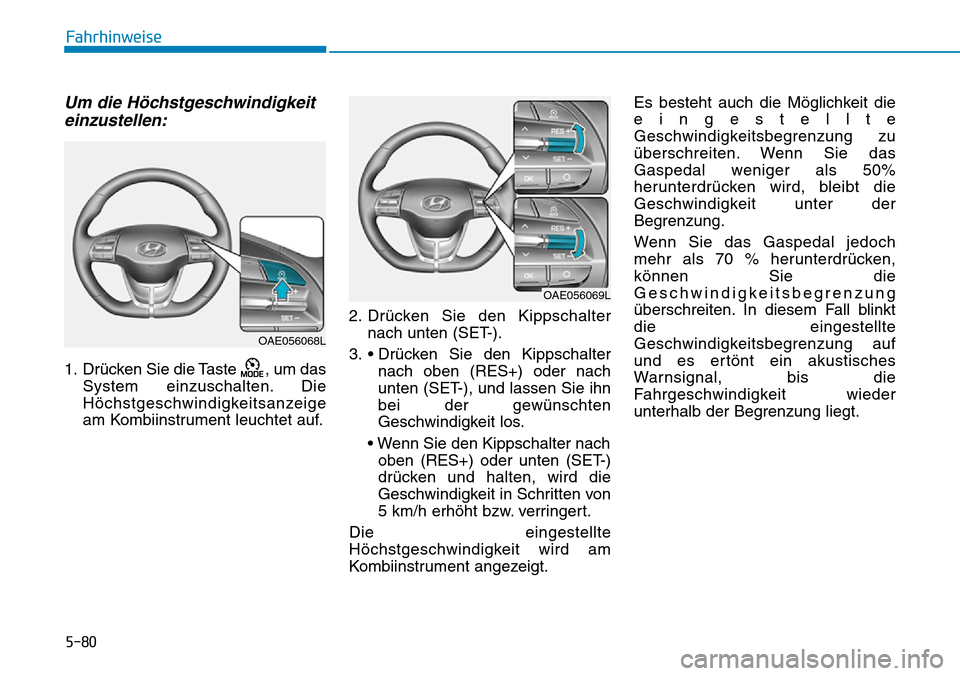

Um die Höchstgeschwindigkeit
einzustellen:
1. Drücken Sie die Taste , um das
System einzuschalten. Die
Höchstgeschwindigkeitsanzeige
am Kombiinstrument leuchtet auf.2. Drücken Sie den Kippschalter
nach unten (SET-).
3. • Drücken Sie den Kippschalter
nach oben (RES+) oder nach
unten (SET-), und lassen Sie ihn
bei der gewünschten
Geschwindigkeit los.
• Wenn Sie den Kippschalter nach
oben (RES+) oder unten (SET-)
drücken und halten, wird die
Geschwindigkeit in Schritten von
5 km/h erhöht bzw. verringert.
Die eingestellte
Höchstgeschwindigkeit wird am
Kombiinstrument angezeigt.Es besteht auch die Möglichkeit die
eingestellte
Geschwindigkeitsbegrenzung zu
überschreiten. Wenn Sie das
Gaspedal weniger als 50%
herunterdrücken wird, bleibt die
Geschwindigkeit unter der
Begrenzung.
Wenn Sie das Gaspedal jedoch
mehr als 70 % herunterdrücken,
können Sie die
Geschwindigkeitsbegrenzung
überschreiten. In diesem Fall blinkt
die eingestellte
Geschwindigkeitsbegrenzung auf
und es ertönt ein akustisches
Warnsignal, bis die
Fahrgeschwindigkeit wieder
unterhalb der Begrenzung liegt.
OAE056069L
OAE056068L

5-81
Fahrhinweise
5

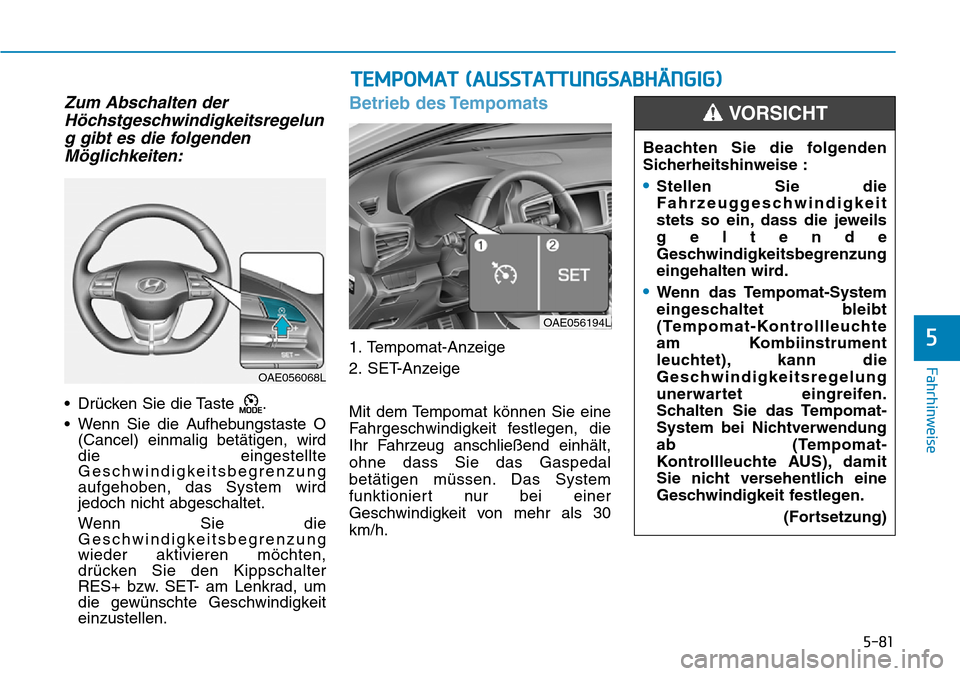

Zum Abschalten der
Höchstgeschwindigkeitsregelun
g gibt es die folgenden
Möglichkeiten:
• Drücken Sie die Taste .
• Wenn Sie die Aufhebungstaste O
(Cancel) einmalig betätigen, wird
die eingestellte
Geschwindigkeitsbegrenzung
aufgehoben, das System wird
jedoch nicht abgeschaltet.
Wenn Sie die
Geschwindigkeitsbegrenzung
wieder aktivieren möchten,
drücken Sie den Kippschalter
RES+ bzw. SET- am Lenkrad, um
die gewünschte Geschwindigkeit
einzustellen.
Betrieb des Tempomats
1. Tempomat-Anzeige
2. SET-Anzeige
Mit dem Tempomat können Sie eine
Fahrgeschwindigkeit festlegen, die
Ihr Fahrzeug anschließend einhält,
ohne dass Sie das Gaspedal
betätigen müssen. Das System
funktioniert nur bei einer
Geschwindigkeit von mehr als 30
km/h.
OAE056068L
TEMPOMAT (AUSSTATTUNGSABHÄNGIG)
Beachten Sie die folgenden
Sicherheitshinweise :
•Stellen Sie die
Fahrzeuggeschwindigkeit
stets so ein, dass die jeweils
geltende
Geschwindigkeitsbegrenzung
eingehalten wird.
•Wenn das Tempomat-System
eingeschaltet bleibt
(Tempomat-Kontrollleuchte
am Kombiinstrument
leuchtet), kann die
Geschwindigkeitsregelung
unerwartet eingreifen.
Schalten Sie das Tempomat-
System bei Nichtverwendung
ab (Tempomat-
Kontrollleuchte AUS), damit
Sie nicht versehentlich eine
Geschwindigkeit festlegen.
(Fortsetzung)
VORSICHT
OAE056194L
