Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

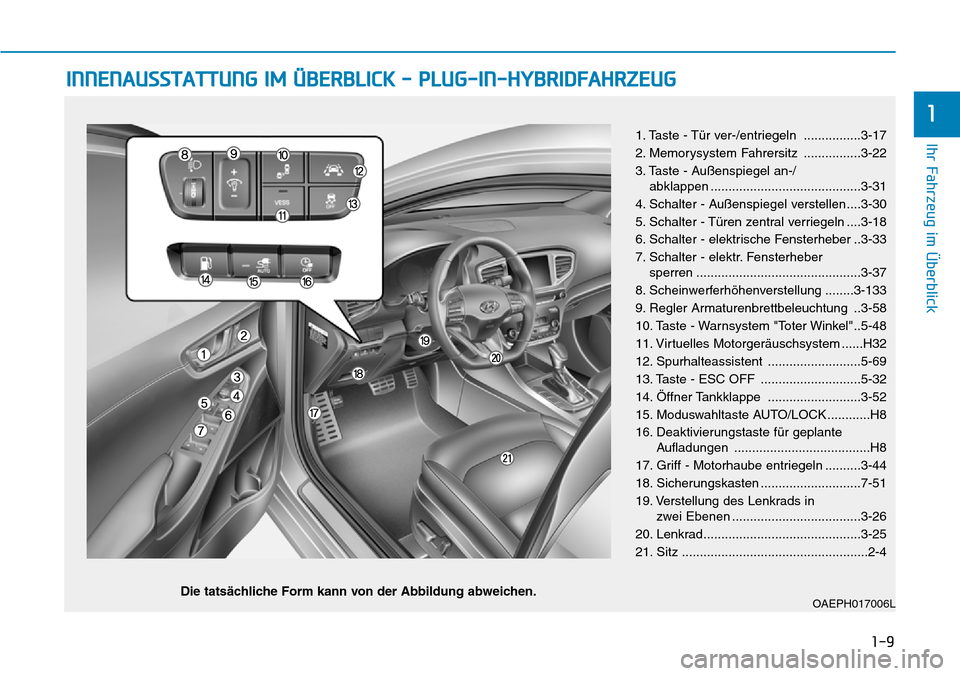

1-9
Ihr Fahrzeug im Überblick
INNENAUSSTATTUNG IM ÜBERBLICK - PLUG-IN-HYBRIDFAHRZEUG
1
OAEPH017006L
1. Taste - Tür ver-/entriegeln ................3-17
2. Memorysystem Fahrersitz ................3-22
3. Taste - Außenspiegel an-/
abklappen ..........................................3-31
4. Schalter - Außenspiegel verstellen....3-30
5. Schalter - Türen zentral verriegeln ....3-18
6. Schalter - elektrische Fensterheber ..3-33
7. Schalter - elektr. Fensterheber
sperren ..............................................3-37
8. Scheinwerferhöhenverstellung ........3-133
9. Regler Armaturenbrettbeleuchtung ..3-58
10. Taste - Warnsystem "Toter Winkel"..5-48
11. Virtuelles Motorgeräuschsystem ......H32
12. Spurhalteassistent ..........................5-69
13. Taste - ESC OFF ............................5-32
14. Öffner Tankklappe ..........................3-52
15. Moduswahltaste AUTO/LOCK ............H8
16. Deaktivierungstaste für geplante
Aufladungen ......................................H8
17. Griff - Motorhaube entriegeln ..........3-44
18. Sicherungskasten ............................7-51
19. Verstellung des Lenkrads in
zwei Ebenen ....................................3-26
20. Lenkrad............................................3-25
21. Sitz ....................................................2-4
Die tatsächliche Form kann von der Abbildung abweichen.

1-10

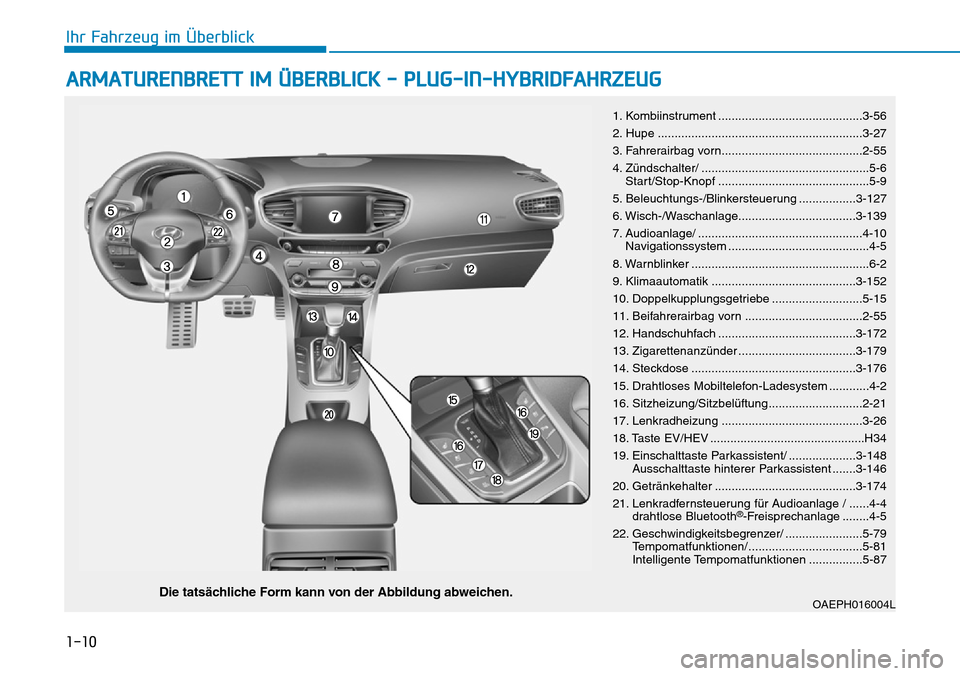

ARMATURENBRETT IM ÜBERBLICK - PLUG-IN-HYBRIDFAHRZEUG
Ihr Fahrzeug im Überblick
OAEPH016004LDie tatsächliche Form kann von der Abbildung abweichen.
1. Kombiinstrument ...........................................3-56
2. Hupe .............................................................3-27
3. Fahrerairbag vorn..........................................2-55
4. Zündschalter/ ..................................................5-6
Start/Stop-Knopf .............................................5-9
5. Beleuchtungs-/Blinkersteuerung .................3-127
6. Wisch-/Waschanlage...................................3-139
7. Audioanlage/ .................................................4-10
Navigationssystem ..........................................4-5
8. Warnblinker .....................................................6-2
9. Klimaautomatik ...........................................3-152
10. Doppelkupplungsgetriebe ...........................5-15
11. Beifahrerairbag vorn ...................................2-55
12. Handschuhfach .........................................3-172
13. Zigarettenanzünder ...................................3-179
14. Steckdose .................................................3-176
15. Drahtloses Mobiltelefon-Ladesystem ............4-2
16. Sitzheizung/Sitzbelüftung............................2-21
17. Lenkradheizung ..........................................3-26
18. Taste EV/HEV ..............................................H34
19. Einschalttaste Parkassistent/ ....................3-148
Ausschalttaste hinterer Parkassistent .......3-146
20. Getränkehalter ..........................................3-174
21. Lenkradfernsteuerung für Audioanlage / ......4-4
drahtlose Bluetooth
®-Freisprechanlage ........4-5
22. Geschwindigkeitsbegrenzer/ .......................5-79
Tempomatfunktionen/..................................5-81
Intelligente Tempomatfunktionen ................5-87

1-11
Ihr Fahrzeug im Überblick

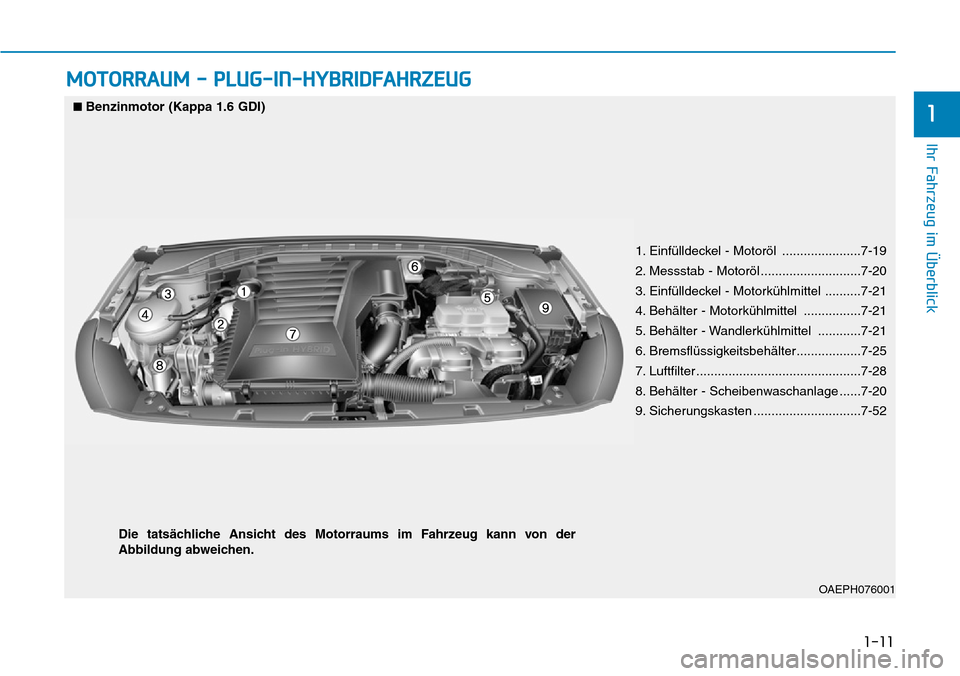

MOTORRAUM - PLUG-IN-HYBRIDFAHRZEUG
1
OAEPH076001
■Benzinmotor (Kappa 1.6 GDI)
1. Einfülldeckel - Motoröl ......................7-19
2. Messstab - Motoröl ............................7-20
3. Einfülldeckel - Motorkühlmittel ..........7-21
4. Behälter - Motorkühlmittel ................7-21
5. Behälter - Wandlerkühlmittel ............7-21
6. Bremsflüssigkeitsbehälter..................7-25
7. Luftfilter ..............................................7-28
8. Behälter - Scheibenwaschanlage ......7-20
9. Sicherungskasten ..............................7-52
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der
Abbildung abweichen.

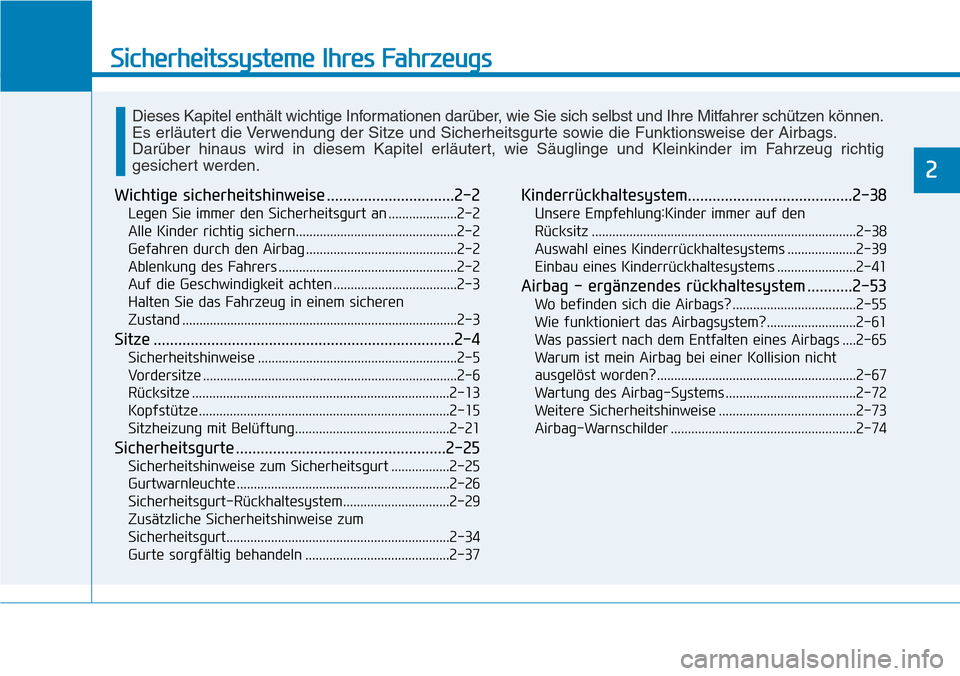

Sicherheitssysteme Ihres Fahrzeugs
2
Wichtige sicherheitshinweise ...............................2-2
Legen Sie immer den Sicherheitsgurt an ....................2-2
Alle Kinder richtig sichern...............................................2-2
Gefahren durch den Airbag ............................................2-2
Ablenkung des Fahrers ....................................................2-2
Auf die Geschwindigkeit achten ....................................2-3
Halten Sie das Fahrzeug in einem sicheren
Zustand ................................................................................2-3
Sitze .........................................................................2-4
Sicherheitshinweise ..........................................................2-5
Vordersitze ..........................................................................2-6
Rücksitze ...........................................................................2-13
Kopfstütze.........................................................................2-15
Sitzheizung mit Belüftung.............................................2-21
Sicherheitsgurte ...................................................2-25
Sicherheitshinweise zum Sicherheitsgurt .................2-25
Gurtwarnleuchte ..............................................................2-26
Sicherheitsgurt-Rückhaltesystem...............................2-29
Zusätzliche Sicherheitshinweise zum
Sicherheitsgurt.................................................................2-34
Gurte sorgfältig behandeln ..........................................2-37
Kinderrückhaltesystem........................................2-38
Unsere Empfehlung:Kinder immer auf den
Rücksitz .............................................................................2-38
Auswahl eines Kinderrückhaltesystems ....................2-39
Einbau eines Kinderrückhaltesystems .......................2-41
Airbag - ergänzendes rückhaltesystem ...........2-53
Wo befinden sich die Airbags? ....................................2-55
Wie funktioniert das Airbagsystem?..........................2-61
Was passiert nach dem Entfalten eines Airbags ....2-65
Warum ist mein Airbag bei einer Kollision nicht
ausgelöst worden?..........................................................2-67
Wartung des Airbag-Systems ......................................2-72
Weitere Sicherheitshinweise ........................................2-73
Airbag-Warnschilder ......................................................2-74
Dieses Kapitel enthält wichtige Informationen darüber, wie Sie sich selbst und Ihre Mitfahrer schützen können.
Es erläutert die Verwendung der Sitze und Sicherheitsgurte sowie die Funktionsweise der Airbags.
Darüber hinaus wird in diesem Kapitel erläutert, wie Säuglinge und Kleinkinder im Fahrzeug richtig
gesichert werden.

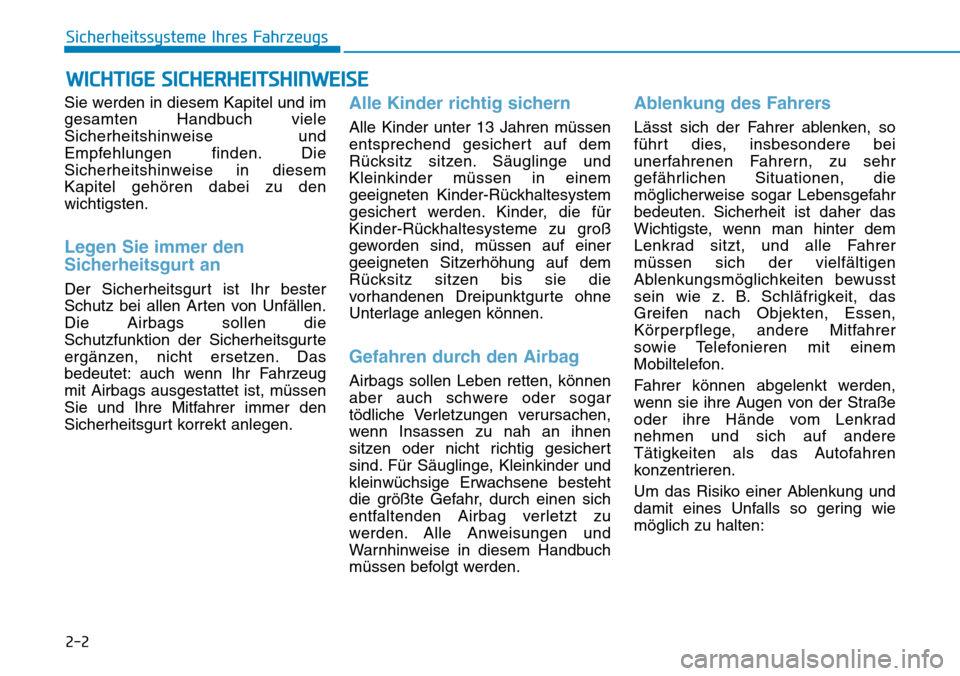

2-2
Sie werden in diesem Kapitel und im
gesamten Handbuch viele
Sicherheitshinweise und
Empfehlungen finden. Die
Sicherheitshinweise in diesem
Kapitel gehören dabei zu den
wichtigsten.
Legen Sie immer den
Sicherheitsgurt an
Der Sicherheitsgurt ist Ihr bester
Schutz bei allen Arten von Unfällen.
Die Airbags sollen die
Schutzfunktion der Sicherheitsgurte
ergänzen, nicht ersetzen. Das
bedeutet: auch wenn Ihr Fahrzeug
mit Airbags ausgestattet ist, müssen
Sie und Ihre Mitfahrer immer den
Sicherheitsgurt korrekt anlegen.
Alle Kinder richtig sichern
Alle Kinder unter 13 Jahren müssen
entsprechend gesichert auf dem
Rücksitz sitzen. Säuglinge und
Kleinkinder müssen in einem
geeigneten Kinder-Rückhaltesystem
gesichert werden. Kinder, die für
Kinder-Rückhaltesysteme zu groß
geworden sind, müssen auf einer
geeigneten Sitzerhöhung auf dem
Rücksitz sitzen bis sie die
vorhandenen Dreipunktgurte ohne
Unterlage anlegen können.
Gefahren durch den Airbag
Airbags sollen Leben retten, können
aber auch schwere oder sogar
tödliche Verletzungen verursachen,
wenn Insassen zu nah an ihnen
sitzen oder nicht richtig gesichert
sind. Für Säuglinge, Kleinkinder und
kleinwüchsige Erwachsene besteht
die größte Gefahr, durch einen sich
entfaltenden Airbag verletzt zu
werden. Alle Anweisungen und
Warnhinweise in diesem Handbuch
müssen befolgt werden.
Ablenkung des Fahrers
Lässt sich der Fahrer ablenken, so
führt dies, insbesondere bei
unerfahrenen Fahrern, zu sehr
gefährlichen Situationen, die
möglicherweise sogar Lebensgefahr
bedeuten. Sicherheit ist daher das
Wichtigste, wenn man hinter dem
Lenkrad sitzt, und alle Fahrer
müssen sich der vielfältigen
Ablenkungsmöglichkeiten bewusst
sein wie z. B. Schläfrigkeit, das
Greifen nach Objekten, Essen,
Körperpflege, andere Mitfahrer
sowie Telefonieren mit einem
Mobiltelefon.
Fahrer können abgelenkt werden,
wenn sie ihre Augen von der Straße
oder ihre Hände vom Lenkrad
nehmen und sich auf andere
Tätigkeiten als das Autofahren
konzentrieren.
Um das Risiko einer Ablenkung und
damit eines Unfalls so gering wie
möglich zu halten:
WICHTIGE SICHERHEITSHINWEISE
Sicherheitssysteme Ihres Fahrzeugs

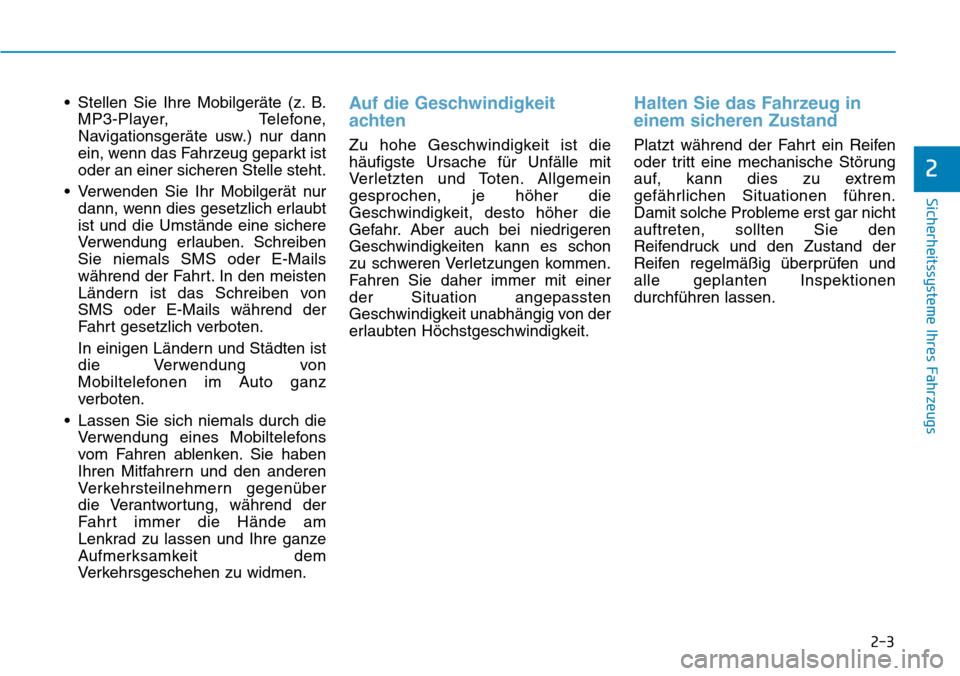

2-3
Sicherheitssysteme Ihres Fahrzeugs
• Stellen Sie Ihre Mobilgeräte (z. B.
MP3-Player, Telefone,
Navigationsgeräte usw.) nur dann
ein, wenn das Fahrzeug geparkt ist
oder an einer sicheren Stelle steht.
• Verwenden Sie Ihr Mobilgerät nur
dann, wenn dies gesetzlich erlaubt
ist und die Umstände eine sichere
Verwendung erlauben. Schreiben
Sie niemals SMS oder E-Mails
während der Fahrt. In den meisten
Ländern ist das Schreiben von
SMS oder E-Mails während der
Fahrt gesetzlich verboten.
In einigen Ländern und Städten ist
die Verwendung von
Mobiltelefonen im Auto ganz
verboten.
• Lassen Sie sich niemals durch die
Verwendung eines Mobiltelefons
vom Fahren ablenken. Sie haben
Ihren Mitfahrern und den anderen
Verkehrsteilnehmern gegenüber
die Verantwortung, während der
Fahrt immer die Hände am
Lenkrad zu lassen und Ihre ganze
Aufmerksamkeit dem
Verkehrsgeschehen zu widmen.Auf die Geschwindigkeit
achten
Zu hohe Geschwindigkeit ist die
häufigste Ursache für Unfälle mit
Verletzten und Toten. Allgemein
gesprochen, je höher die
Geschwindigkeit, desto höher die
Gefahr. Aber auch bei niedrigeren
Geschwindigkeiten kann es schon
zu schweren Verletzungen kommen.
Fahren Sie daher immer mit einer
der Situation angepassten
Geschwindigkeit unabhängig von der
erlaubten Höchstgeschwindigkeit.
Halten Sie das Fahrzeug in
einem sicheren Zustand
Platzt während der Fahrt ein Reifen
oder tritt eine mechanische Störung
auf, kann dies zu extrem
gefährlichen Situationen führen.
Damit solche Probleme erst gar nicht
auftreten, sollten Sie den
Reifendruck und den Zustand der
Reifen regelmäßig überprüfen und
alle geplanten Inspektionen
durchführen lassen.
2

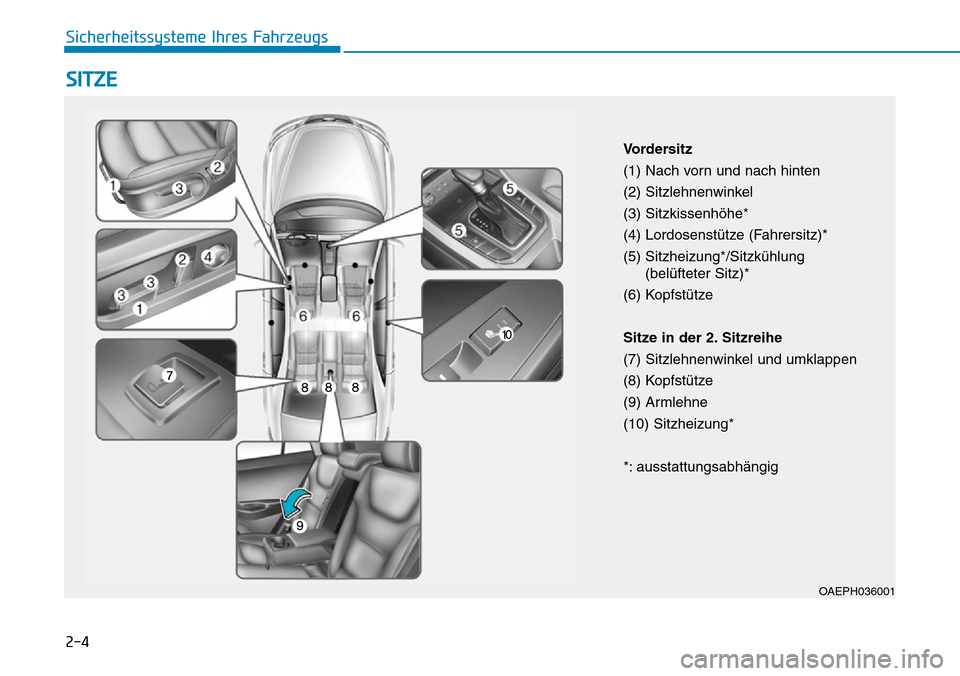

2-4
SITZE
Sicherheitssysteme Ihres Fahrzeugs
OAEPH036001
Vordersitz
(1) Nach vorn und nach hinten
(2) Sitzlehnenwinkel
(3) Sitzkissenhöhe*
(4) Lordosenstütze (Fahrersitz)*
(5) Sitzheizung*/Sitzkühlung
(belüfteter Sitz)*
(6) Kopfstütze
Sitze in der 2. Sitzreihe
(7) Sitzlehnenwinkel und umklappen
(8) Kopfstütze
(9) Armlehne
(10) Sitzheizung*
*: ausstattungsabhängig

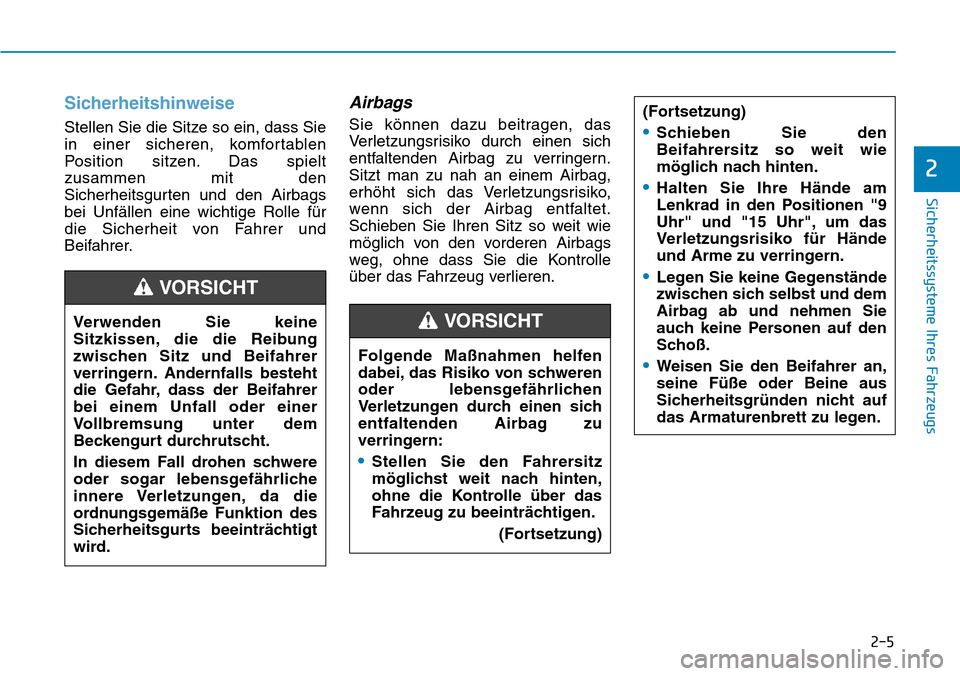

2-5
Sicherheitssysteme Ihres Fahrzeugs
2
Sicherheitshinweise
Stellen Sie die Sitze so ein, dass Sie
in einer sicheren, komfortablen
Position sitzen. Das spielt
zusammen mit den
Sicherheitsgurten und den Airbags
bei Unfällen eine wichtige Rolle für
die Sicherheit von Fahrer und
Beifahrer.
Airbags
Sie können dazu beitragen, das
Verletzungsrisiko durch einen sich
entfaltenden Airbag zu verringern.
Sitzt man zu nah an einem Airbag,
erhöht sich das Verletzungsrisiko,
wenn sich der Airbag entfaltet.
Schieben Sie Ihren Sitz so weit wie
möglich von den vorderen Airbags
weg, ohne dass Sie die Kontrolle
über das Fahrzeug verlieren.
Verwenden Sie keine
Sitzkissen, die die Reibung
zwischen Sitz und Beifahrer
verringern. Andernfalls besteht
die Gefahr, dass der Beifahrer
bei einem Unfall oder einer
Vollbremsung unter dem
Beckengurt durchrutscht.
In diesem Fall drohen schwere
oder sogar lebensgefährliche
innere Verletzungen, da die
ordnungsgemäße Funktion des
Sicherheitsgurts beeinträchtigt
wird.
VORSICHT
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen durch einen sich
entfaltenden Airbag zu
verringern:
•Stellen Sie den Fahrersitz
möglichst weit nach hinten,
ohne die Kontrolle über das
Fahrzeug zu beeinträchtigen.
(Fortsetzung)
VORSICHT
(Fortsetzung)
•Schieben Sie den
Beifahrersitz so weit wie
möglich nach hinten.
•Halten Sie Ihre Hände am
Lenkrad in den Positionen "9
Uhr" und "15 Uhr", um das
Verletzungsrisiko für Hände
und Arme zu verringern.
•Legen Sie keine Gegenstände
zwischen sich selbst und dem
Airbag ab und nehmen Sie
auch keine Personen auf den
Schoß.
•Weisen Sie den Beifahrer an,
seine Füße oder Beine aus
Sicherheitsgründen nicht auf
das Armaturenbrett zu legen.

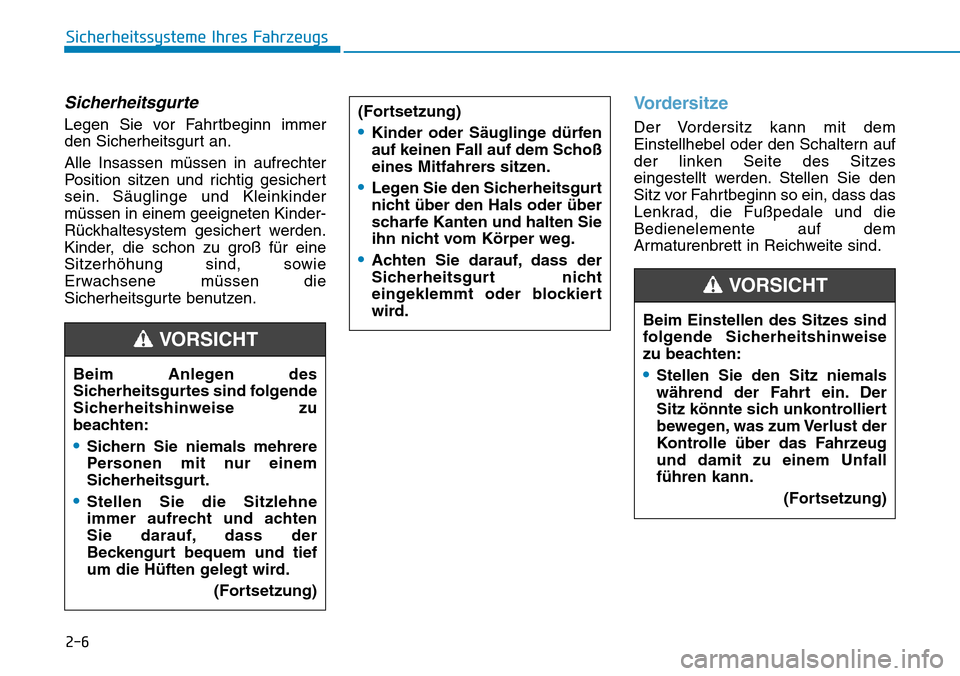

2-6
Sicherheitssysteme Ihres Fahrzeugs
Sicherheitsgurte
Legen Sie vor Fahrtbeginn immer
den Sicherheitsgurt an.
Alle Insassen müssen in aufrechter
Position sitzen und richtig gesichert
sein. Säuglinge und Kleinkinder
müssen in einem geeigneten Kinder-
Rückhaltesystem gesichert werden.
Kinder, die schon zu groß für eine
Sitzerhöhung sind, sowie
Erwachsene müssen die
Sicherheitsgurte benutzen.
Vordersitze
Der Vordersitz kann mit dem
Einstellhebel oder den Schaltern auf
der linken Seite des Sitzes
eingestellt werden. Stellen Sie den
Sitz vor Fahrtbeginn so ein, dass das
Lenkrad, die Fußpedale und die
Bedienelemente auf dem
Armaturenbrett in Reichweite sind.
Beim Anlegen des
Sicherheitsgurtes sind folgende
Sicherheitshinweise zu
beachten:
•Sichern Sie niemals mehrere
Personen mit nur einem
Sicherheitsgurt.
•Stellen Sie die Sitzlehne
immer aufrecht und achten
Sie darauf, dass der
Beckengurt bequem und tief
um die Hüften gelegt wird.
(Fortsetzung)
(Fortsetzung)
•Kinder oder Säuglinge dürfen
auf keinen Fall auf dem Schoß
eines Mitfahrers sitzen.
•Legen Sie den Sicherheitsgurt
nicht über den Hals oder über
scharfe Kanten und halten Sie
ihn nicht vom Körper weg.
•Achten Sie darauf, dass der
Sicherheitsgurt nicht
eingeklemmt oder blockiert
wird.
VORSICHT
Beim Einstellen des Sitzes sind
folgende Sicherheitshinweise
zu beachten:
•Stellen Sie den Sitz niemals
während der Fahrt ein. Der
Sitz könnte sich unkontrolliert
bewegen, was zum Verlust der
Kontrolle über das Fahrzeug
und damit zu einem Unfall
führen kann.
(Fortsetzung)
VORSICHT

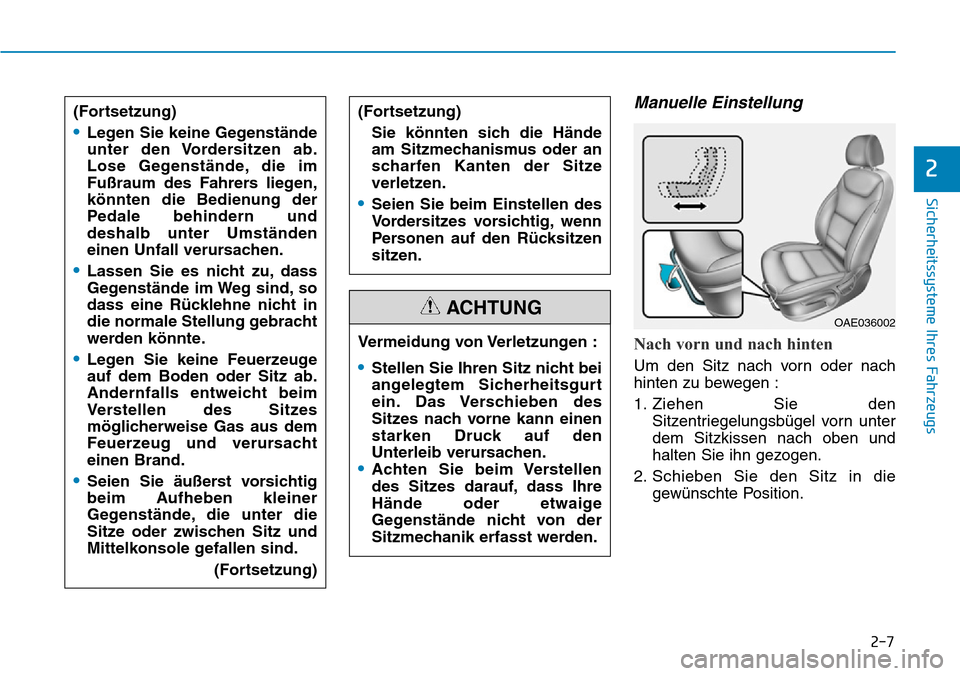

2-7
Sicherheitssysteme Ihres Fahrzeugs
2
Manuelle Einstellung
Nach vorn und nach hinten
Um den Sitz nach vorn oder nach
hinten zu bewegen :
1. Ziehen Sie den
Sitzentriegelungsbügel vorn unter
dem Sitzkissen nach oben und
halten Sie ihn gezogen.
2. Schieben Sie den Sitz in die
gewünschte Position. Vermeidung von Verletzungen :•Stellen Sie Ihren Sitz nicht bei
angelegtem Sicherheitsgurt
ein. Das Verschieben des
Sitzes nach vorne kann einen
starken Druck auf den
Unterleib verursachen.
•Achten Sie beim Verstellen
des Sitzes darauf, dass Ihre
Hände oder etwaige
Gegenstände nicht von der
Sitzmechanik erfasst werden.
ACHTUNG
(Fortsetzung)
•Legen Sie keine Gegenstände
unter den Vordersitzen ab.
Lose Gegenstände, die im
Fußraum des Fahrers liegen,
könnten die Bedienung der
Pedale behindern und
deshalb unter Umständen
einen Unfall verursachen.
•Lassen Sie es nicht zu, dass
Gegenstände im Weg sind, so
dass eine Rücklehne nicht in
die normale Stellung gebracht
werden könnte.
•Legen Sie keine Feuerzeuge
auf dem Boden oder Sitz ab.
Andernfalls entweicht beim
Verstellen des Sitzes
möglicherweise Gas aus dem
Feuerzeug und verursacht
einen Brand.
•Seien Sie äußerst vorsichtig
beim Aufheben kleiner
Gegenstände, die unter die
Sitze oder zwischen Sitz und
Mittelkonsole gefallen sind.
(Fortsetzung)
(Fortsetzung)
Sie könnten sich die Hände
am Sitzmechanismus oder an
scharfen Kanten der Sitze
verletzen.
•Seien Sie beim Einstellen des
Vordersitzes vorsichtig, wenn
Personen auf den Rücksitzen
sitzen.
OAE036002
