Hyundai Ioniq Plug-in Hybrid 2019 Betriebsanleitung (in German)

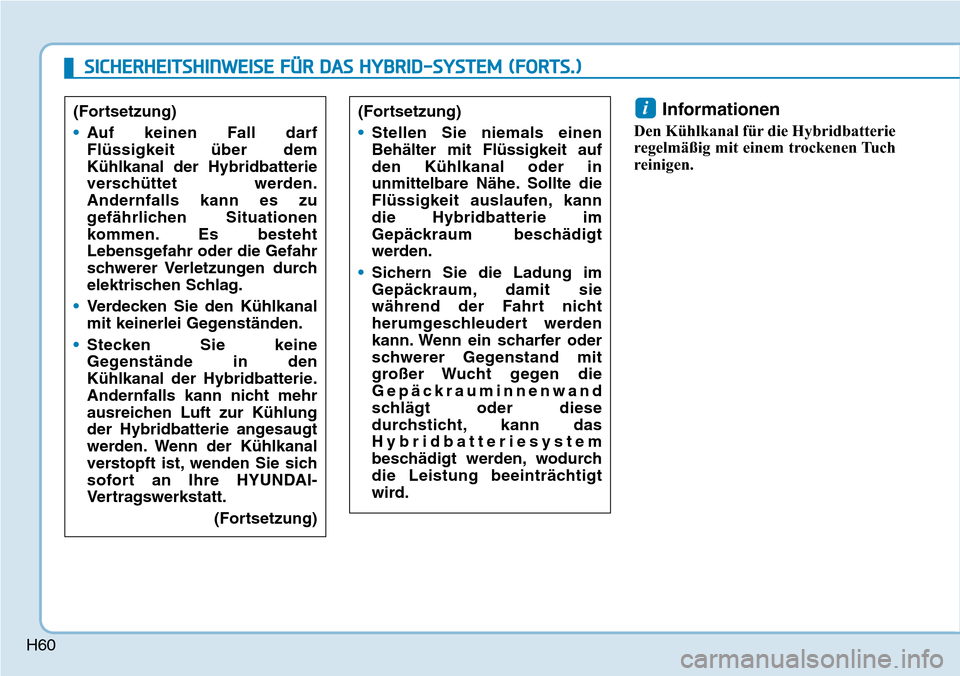

H60
Informationen
Den Kühlkanal für die Hybridbatterie
regelmäßig mit einem trockenen Tuch
reinigen.
i(Fortsetzung)
•Stellen Sie niemals einen
Behälter mit Flüssigkeit auf
den Kühlkanal oder in
unmittelbare Nähe. Sollte die
Flüssigkeit auslaufen, kann
die Hybridbatterie im
Gepäckraum beschädigt
werden.
• Sichern Sie die Ladung im
Gepäckraum, damit sie
während der Fahrt nicht
herumgeschleudert werden
kann. Wenn ein scharfer oder
schwerer Gegenstand mit
großer Wucht gegen die
Gepäckrauminnenwand
schlägt oder diese
durchsticht, kann das
Hybridbatteriesystem
beschädigt werden, wodurch
die Leistung beeinträchtigt
wird.
SICHERHEITSHINWEISE FÜR DAS HYBRID-SYSTEM (FORTS.)
(Fortsetzung)
•Auf keinen Fall darf
Flüssigkeit über dem
Kühlkanal der Hybridbatterie
verschüttet werden.
Andernfalls kann es zu
gefährlichen Situationen
kommen. Es besteht
Lebensgefahr oder die Gefahr
schwerer Verletzungen durch
elektrischen Schlag.
• Verdecken Sie den Kühlkanal
mit keinerlei Gegenständen.
• Stecken Sie keine
Gegenstände in den
Kühlkanal der Hybridbatterie.
Andernfalls kann nicht mehr
ausreichen Luft zur Kühlung
der Hybridbatterie angesaugt
werden. Wenn der Kühlkanal
verstopft ist, wenden Sie sich
sofort an Ihre HYUNDAI-
Vertragswerkstatt.
(Fortsetzung)

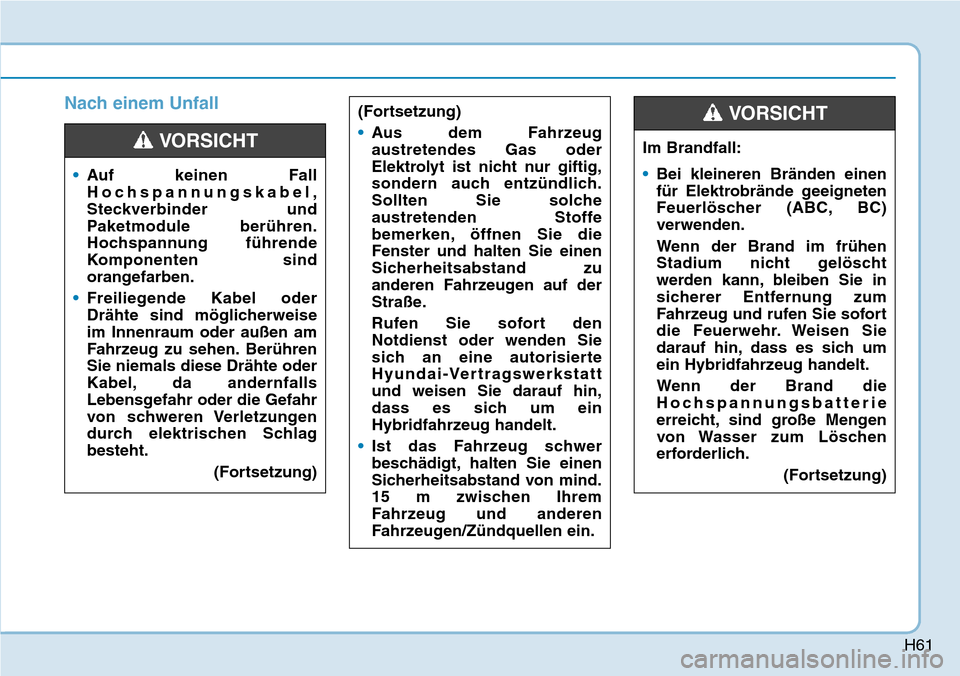

H61
Nach einem Unfall
Im Brandfall:
•Bei kleineren Bränden einen
für Elektrobrände geeigneten
Feuerlöscher (ABC, BC)
verwenden.
Wenn der Brand im frühen
Stadium nicht gelöscht
werden kann, bleiben Sie in
sicherer Entfernung zum
Fahrzeug und rufen Sie sofort
die Feuerwehr. Weisen Sie
darauf hin, dass es sich um
ein Hybridfahrzeug handelt.
Wenn der Brand die
Hochspannungsbatterie
erreicht, sind große Mengen
von Wasser zum Löschen
erforderlich.
(Fortsetzung)
VORSICHT(Fortsetzung)
•Aus dem Fahrzeug
austretendes Gas oder
Elektrolyt ist nicht nur giftig,
sondern auch entzündlich.
Sollten Sie solche
austretenden Stoffe
bemerken, öffnen Sie die
Fenster und halten Sie einen
Sicherheitsabstand zu
anderen Fahrzeugen auf der
Straße.
Rufen Sie sofort den
Notdienst oder wenden Sie
sich an eine autorisierte
Hyundai-Vertragswerkstatt
und weisen Sie darauf hin,
dass es sich um ein
Hybridfahrzeug handelt.
• Ist das Fahrzeug schwer
beschädigt, halten Sie einen
Sicherheitsabstand von mind.
15 m zwischen Ihrem
Fahrzeug und anderen
Fahrzeugen/Zündquellen ein.
•Auf keinen Fall
Hochspannungskabel,
Steckverbinder und
Paketmodule berühren.
Hochspannung führende
Komponenten sind
orangefarben.
• Freiliegende Kabel oder
Drähte sind möglicherweise
im Innenraum oder außen am
Fahrzeug zu sehen. Berühren
Sie niemals diese Drähte oder
Kabel, da andernfalls
Lebensgefahr oder die Gefahr
von schweren Verletzungen
durch elektrischen Schlag
besteht.
(Fortsetzung)
VORSICHT

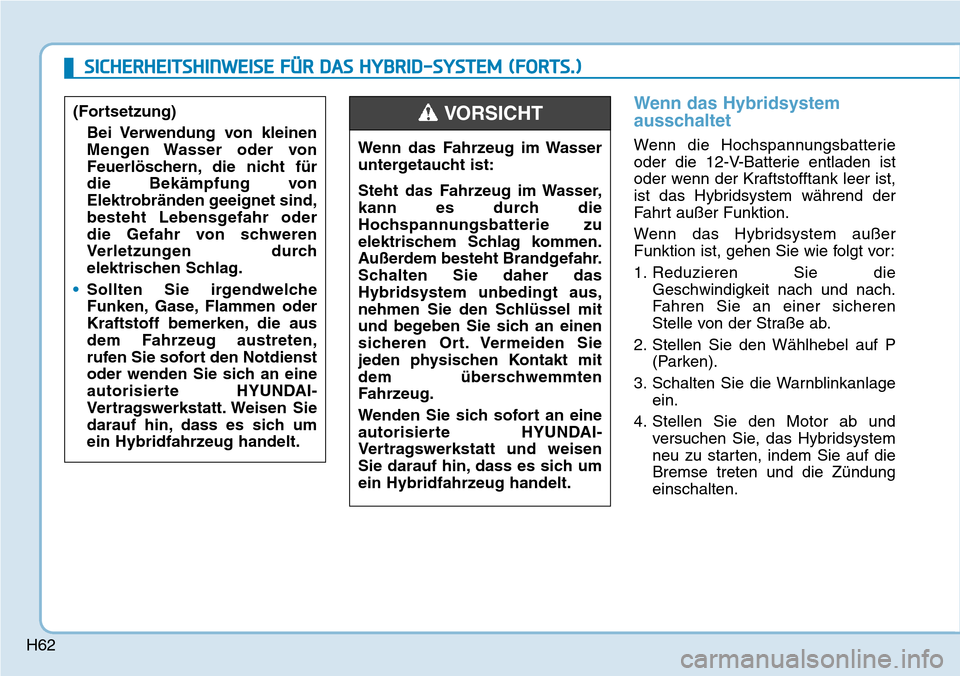

H62
Wenn das Hybridsystem
ausschaltet
Wenn die Hochspannungsbatterie
oder die 12-V-Batterie entladen ist
oder wenn der Kraftstofftank leer ist,
ist das Hybridsystem während der
Fahrt außer Funktion.
Wenn das Hybridsystem außer
Funktion ist, gehen Sie wie folgt vor:
1. Reduzieren Sie dieGeschwindigkeit nach und nach.
Fahren Sie an einer sicheren
Stelle von der Straße ab.
2. Stellen Sie den Wählhebel auf P (Parken).
3. Schalten Sie die Warnblinkanlage ein.
4. Stellen Sie den Motor ab und versuchen Sie, das Hybridsystem
neu zu starten, indem Sie auf die
Bremse treten und die Zündung
einschalten.
Wenn das Fahrzeug im Wasser
untergetaucht ist:
Steht das Fahrzeug im Wasser,
kann es durch die
Hochspannungsbatterie zu
elektrischem Schlag kommen.
Außerdem besteht Brandgefahr.
Schalten Sie daher das
Hybridsystem unbedingt aus,
nehmen Sie den Schlüssel mit
und begeben Sie sich an einen
sicheren Ort. Vermeiden Sie
jeden physischen Kontakt mit
dem überschwemmten
Fahrzeug.
Wenden Sie sich sofort an eine
autorisierte HYUNDAI-
Vertragswerkstatt und weisen
Sie darauf hin, dass es sich um
ein Hybridfahrzeug handelt.
VORSICHT
SICHERHEITSHINWEISE FÜR DAS HYBRID-SYSTEM (FORTS.)
(Fortsetzung)
Bei Verwendung von kleinen
Mengen Wasser oder von
Feuerlöschern, die nicht für
die Bekämpfung von
Elektrobränden geeignet sind,
besteht Lebensgefahr oder
die Gefahr von schweren
Verletzungen durch
elektrischen Schlag.
• Sollten Sie irgendwelche
Funken, Gase, Flammen oder
Kraftstoff bemerken, die aus
dem Fahrzeug austreten,
rufen Sie sofort den Notdienst
oder wenden Sie sich an eine
autorisierte HYUNDAI-
Vertragswerkstatt. Weisen Sie
darauf hin, dass es sich um
ein Hybridfahrzeug handelt.

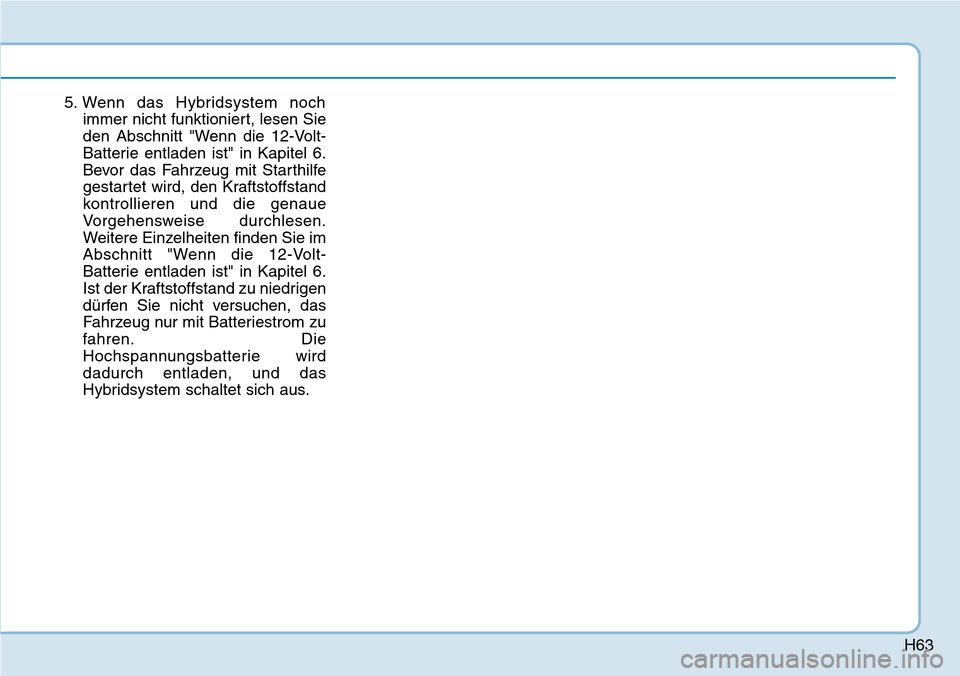

H63
5. Wenn das Hybridsystem nochimmer nicht funktioniert, lesen Sie
den Abschnitt "Wenn die 12-Volt-
Batterie entladen ist" in Kapitel 6.
Bevor das Fahrzeug mit Starthilfe
gestartet wird, den Kraftstoffstand
kontrollieren und die genaue
Vorgehensweise durchlesen.
Weitere Einzelheiten finden Sie im
Abschnitt "Wenn die 12-Volt-
Batterie entladen ist" in Kapitel 6.
Ist der Kraftstoffstand zu niedrigen
dürfen Sie nicht versuchen, das
Fahrzeug nur mit Batteriestrom zu
fahren. Die
Hochspannungsbatterie wird
dadurch entladen, und das
Hybridsystem schaltet sich aus.

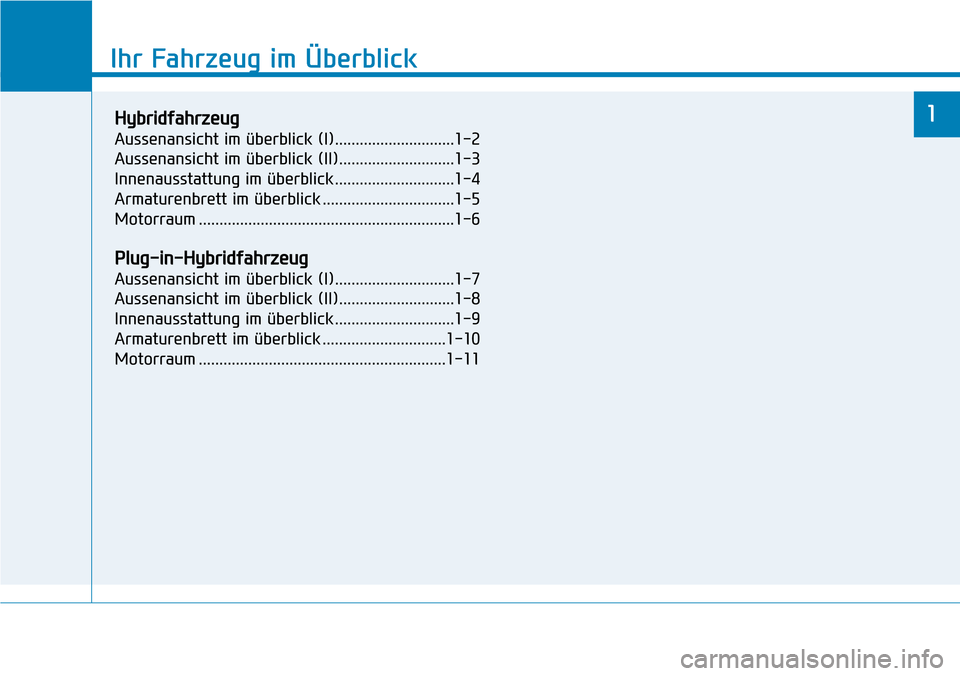

Ihr Fahrzeug im Überblick
1
Ihr Fahrzeug im Überblick
1Hybridfahrzeug
Aussenansicht im überblick (I).............................1-2
Aussenansicht im überblick (II)............................1-3
Innenausstattung im überblick .............................1-4
Armaturenbrett im überblick ................................1-5
Motorraum ..............................................................1-6
Plug-in-Hybridfahrzeug
Aussenansicht im überblick (I).............................1-7
Aussenansicht im überblick (II)............................1-8
Innenausstattung im überblick .............................1-9
Armaturenbrett im überblick ..............................1-10
Motorraum ............................................................1-11

1-2

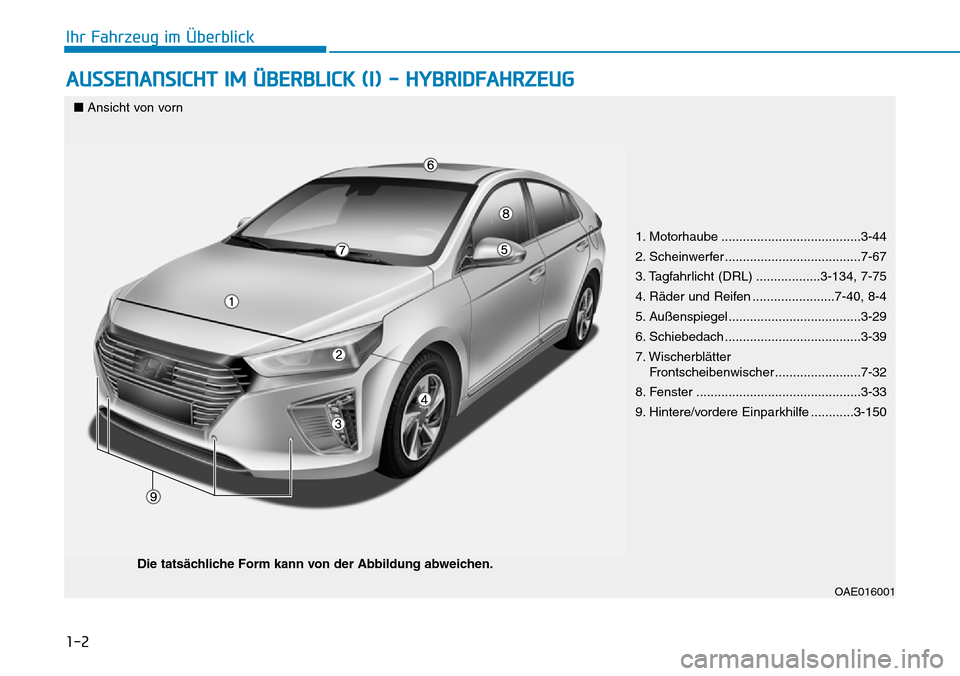

AUSSENANSICHT IM ÜBERBLICK (I) - HYBRIDFAHRZEUG
Ihr Fahrzeug im Überblick
1. Motorhaube .......................................3-44
2. Scheinwerfer ......................................7-67
3. Tagfahrlicht (DRL) ..................3-134, 7-75
4. Räder und Reifen .......................7-40, 8-4
5. Außenspiegel.....................................3-29
6. Schiebedach ......................................3-39
7. Wischerblätter Frontscheibenwischer ........................7-32
8. Fenster ..............................................3-33
9. Hintere/vordere Einparkhilfe ............3-150
OAE016001
■ Ansicht von vorn
Die tatsächliche Form kann von der Abbildung abweichen.

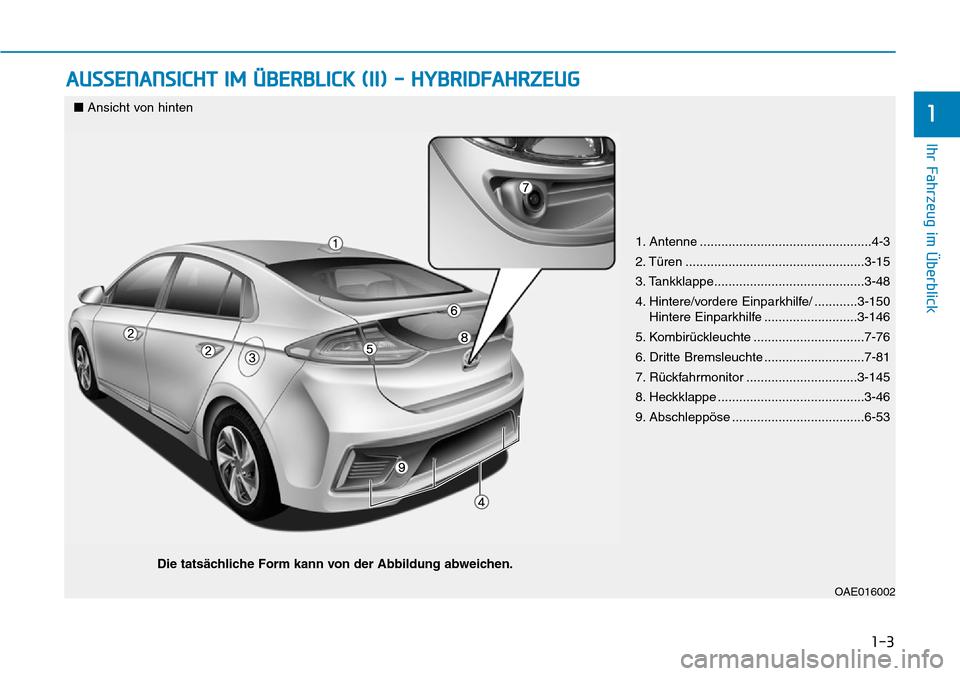

1-3
Ihr Fahrzeug im Überblick
AUSSENANSICHT IM ÜBERBLICK (II) - HYBRIDFAHRZEUG
1
1. Antenne ................................................4-3
2. Türen ..................................................3-15
3. Tankklappe..........................................3-48
4. Hintere/vordere Einparkhilfe/ ............3-150Hintere Einparkhilfe ..........................3-146
5. Kombirückleuchte ...............................7-76
6. Dritte Bremsleuchte ............................7-81
7. Rückfahrmonitor ...............................3-145
8. Heckklappe .........................................3-46
9. Abschleppöse .....................................6-53
OAE016002
■ Ansicht von hinten
Die tatsächliche Form kann von der Abbildung abweichen.

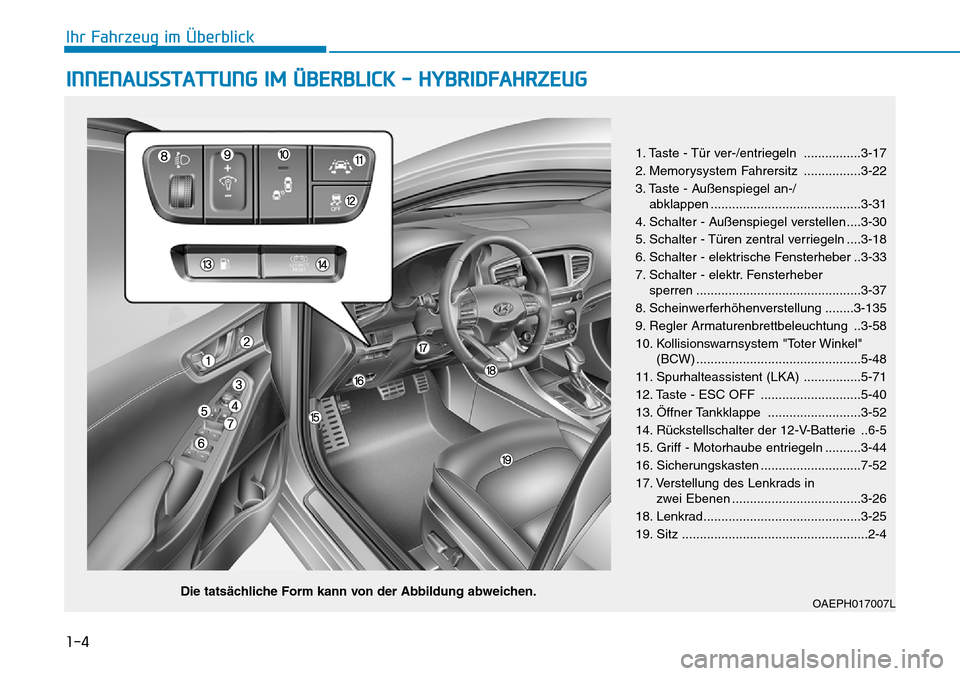

1-4
Ihr Fahrzeug im Überblick
INNENAUSSTATTUNG IM ÜBERBLICK - HYBRIDFAHRZEUG
OAEPH017007L
1. Taste - Tür ver-/entriegeln ................3-17
2. Memorysystem Fahrersitz ................3-22
3. Taste - Außenspiegel an-/abklappen ..........................................3-31
4. Schalter - Außenspiegel verstellen....3-30
5. Schalter - Türen zentral verriegeln ....3-18
6. Schalter - elektrische Fensterheber ..3-33
7. Schalter - elektr. Fensterheber sperren ..............................................3-37
8. Scheinwerferhöhenverstellung ........3-135
9. Regler Armaturenbrettbeleuchtung ..3-58
10. Kollisionswarnsystem "Toter Winkel" (BCW) ..............................................5-48
11. Spurhalteassistent (LKA) ................5-71
12. Taste - ESC OFF ............................5-40
13. Öffner Tankklappe ..........................3-52
14. Rückstellschalter der 12-V-Batterie ..6-5
15. Griff - Motorhaube entriegeln ..........3-44
16. Sicherungskasten ............................7-52
17. Verstellung des Lenkrads in zwei Ebenen ....................................3-26
18. Lenkrad............................................3-25
19. Sitz ....................................................2-4
Die tatsächliche Form kann von der Abbildung abweichen.

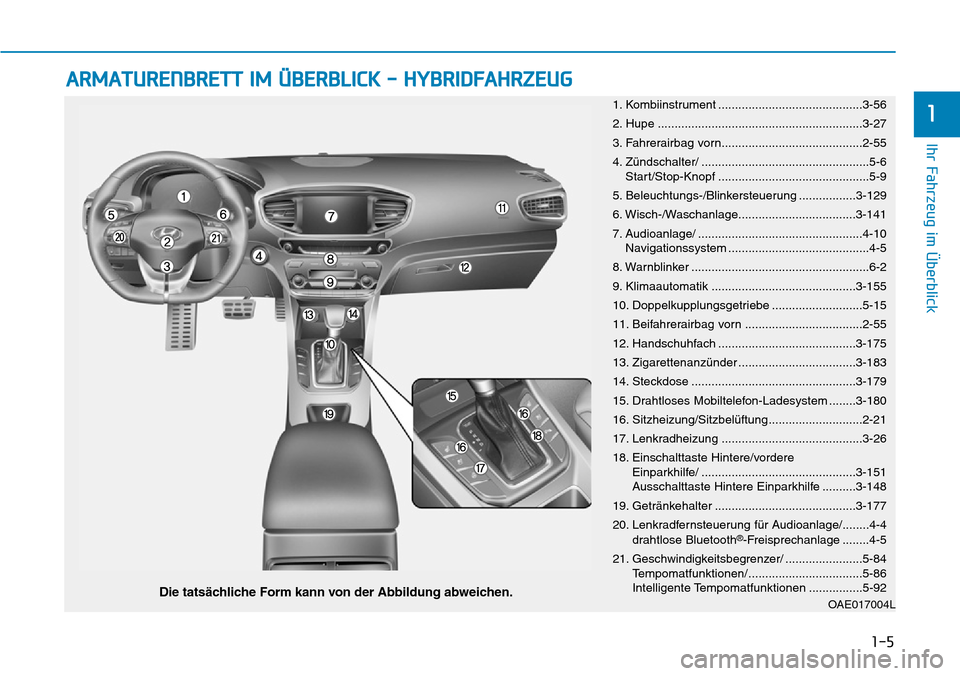

1-5
Ihr Fahrzeug im Überblick
1
ARMATURENBRETT IM ÜBERBLICK - HYBRIDFAHRZEUG
OAE017004LDie tatsächliche Form kann von der Abbildung abweichen.
1. Kombiinstrument ...........................................3-56
2. Hupe .............................................................3-27
3. Fahrerairbag vorn..........................................2-55
4. Zündschalter/ ..................................................5-6Start/Stop-Knopf .............................................5-9
5. Beleuchtungs-/Blinkersteuerung .................3-129
6. Wisch-/Waschanlage...................................3-141
7. Audioanlage/ .................................................4-10 Navigationssystem ..........................................4-5
8. Warnblinker .....................................................6-2
9. Klimaautomatik ...........................................3-155
10. Doppelkupplungsgetriebe ...........................5-15
11. Beifahrerairbag vorn ...................................2-55
12. Handschuhfach .........................................3-175
13. Zigarettenanzünder ...................................3-183
14. Steckdose .................................................3-179
15. Drahtloses Mobiltelefon-Ladesystem ........3-180
16. Sitzheizung/Sitzbelüftung............................2-21
17. Lenkradheizung ..........................................3-26
18. Einschalttaste Hintere/vordere Einparkhilfe/ ..............................................3-151
Ausschalttaste Hintere Einparkhilfe ..........3-148
19. Getränkehalter ..........................................3-177
20. Lenkradfernsteuerung für Audioanlage/........4-4 drahtlose Bluetooth
®-Freisprechanlage ........4-5
21. Geschwindigkeitsbegrenzer/ .......................5-84 Tempomatfunktionen/..................................5-86
Intelligente Tempomatfunktionen ................5-92

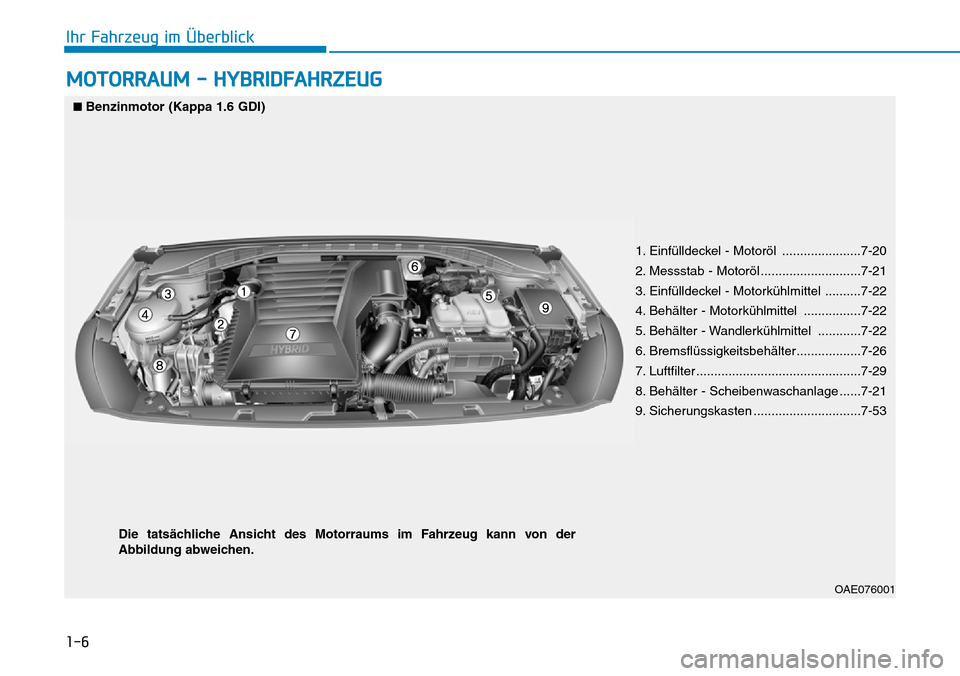

1-6
Ihr Fahrzeug im Überblick
MOTORRAUM - HYBRIDFAHRZEUG
OAE076001
■Benzinmotor (Kappa 1.6 GDI)
1. Einfülldeckel - Motoröl ......................7-20
2. Messstab - Motoröl ............................7-21
3. Einfülldeckel - Motorkühlmittel ..........7-22
4. Behälter - Motorkühlmittel ................7-22
5. Behälter - Wandlerkühlmittel ............7-22
6. Bremsflüssigkeitsbehälter..................7-26
7. Luftfilter ..............................................7-29
8. Behälter - Scheibenwaschanlage ......7-21
9. Sicherungskasten ..............................7-53
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der
Abbildung abweichen.
