H11

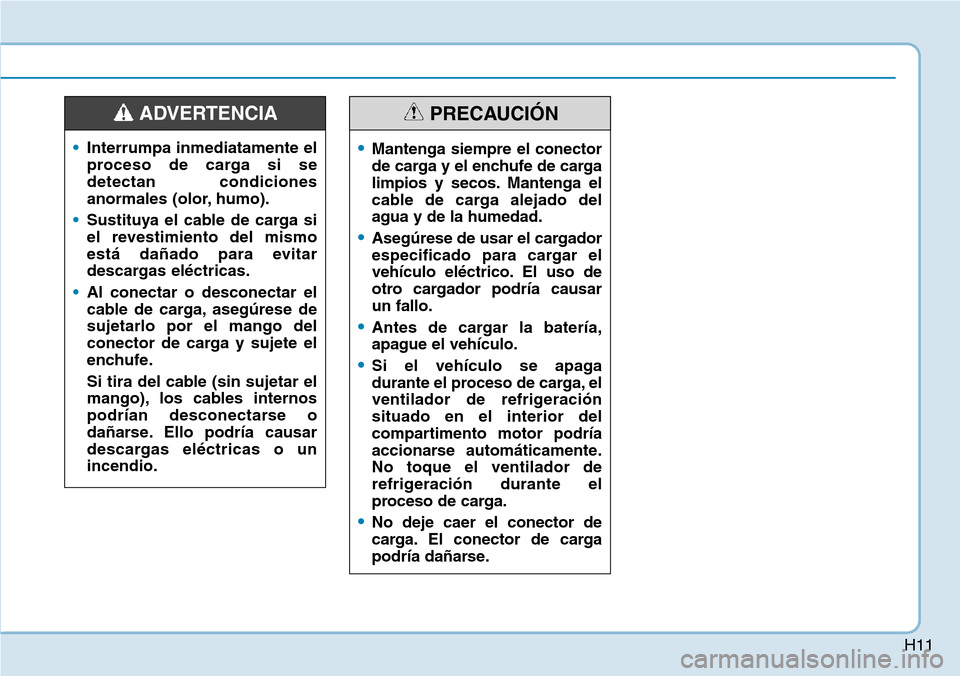

•Interrumpa inmediatamente el
proceso de carga si se
detectan condiciones
anormales (olor, humo).
•Sustituya el cable de carga si
el revestimiento del mismo
está dañado para evitar
descargas eléctricas.
•Al conectar o desconectar el
cable de carga, asegúrese de
sujetarlo por el mango del
conector de carga y sujete el
enchufe.
Si tira del cable (sin sujetar el
mango), los cables internos
podrían desconectarse o
dañarse. Ello podría causar
descargas eléctricas o un
incendio.
ADVERTENCIA
•Mantenga siempre el conector
de carga y el enchufe de carga
limpios y secos. Mantenga el
cable de carga alejado del
agua y de la humedad.
•Asegúrese de usar el cargador
especificado para cargar el
vehículo eléctrico. El uso de
otro cargador podría causar
un fallo.
•Antes de cargar la batería,
apague el vehículo.
•Si el vehículo se apaga
durante el proceso de carga, el
ventilador de refrigeración
situado en el interior del
compartimento motor podría
accionarse automáticamente.
No toque el ventilador de
refrigeración durante el
proceso de carga.
•No deje caer el conector de
carga. El conector de carga
podría dañarse.
PRECAUCIÓN

H12

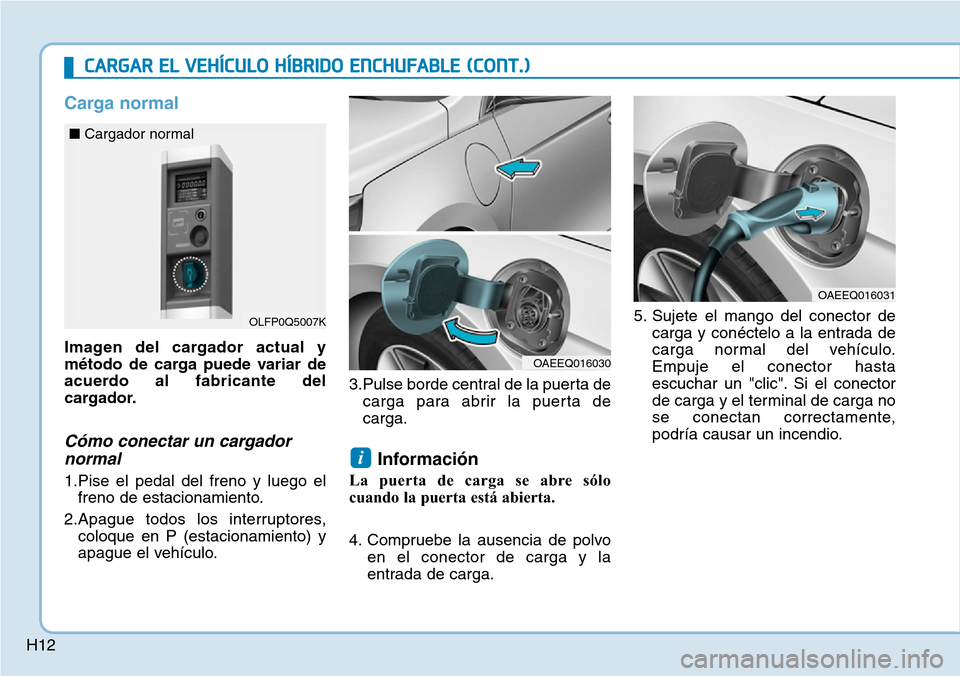

Carga normal
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Cómo conectar un cargador
normal
1.Pise el pedal del freno y luego el
freno de estacionamiento.
2.Apague todos los interruptores,
coloque en P (estacionamiento) y
apague el vehículo.3.Pulse borde central de la puerta de
carga para abrir la puerta de
carga.
Información
La puerta de carga se abre sólo
cuando la puerta está abierta.
4. Compruebe la ausencia de polvo
en el conector de carga y la
entrada de carga.5. Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo.
Empuje el conector hasta
escuchar un "clic". Si el conector
de carga y el terminal de carga no
se conectan correctamente,
podría causar un incendio.
i
OLFP0Q5007K
■ Cargador normal
OAEEQ016030
OAEEQ016031
CARGAR EL VEHÍCULO HÍBRIDO ENCHUFABLE (CONT.)

H13

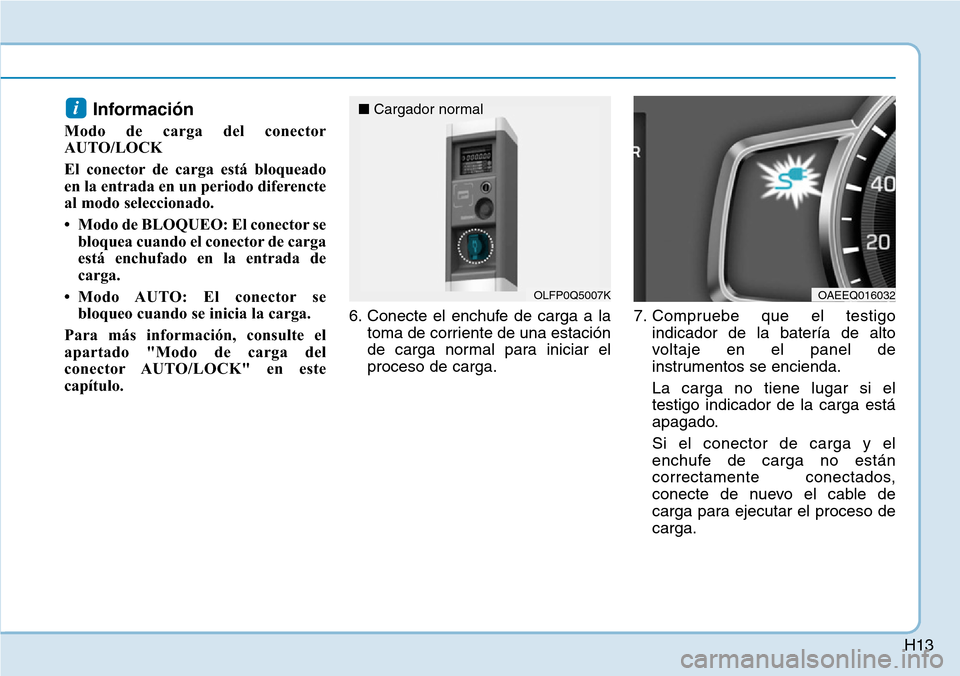

Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferencte
al modo seleccionado.
• Modo de BLOQUEO: El conector se
bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
• Modo AUTO: El conector se
bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.6. Conecte el enchufe de carga a la
toma de corriente de una estación
de carga normal para iniciar el
proceso de carga.7. Compruebe que el testigo
indicador de la batería de alto
voltaje en el panel de
instrumentos se encienda.
La carga no tiene lugar si el
testigo indicador de la carga está
apagado.
Si el conector de carga y el
enchufe de carga no están
correctamente conectados,
conecte de nuevo el cable de
carga para ejecutar el proceso de
carga.
i
OLFP0Q5007K
■ Cargador normal
OAEEQ016032

H14

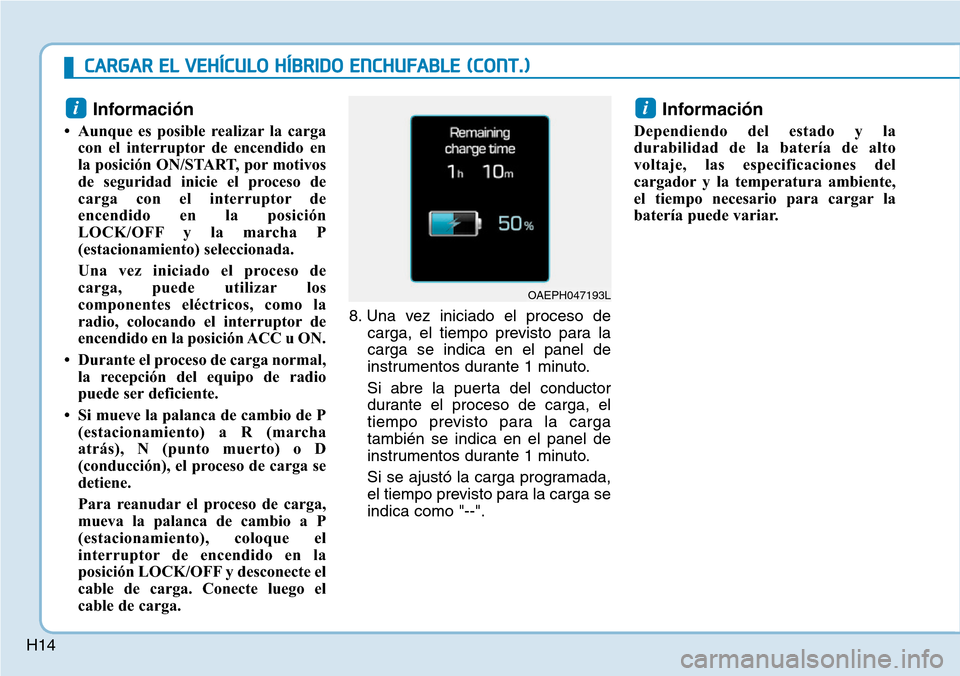

Información
• Aunque es posible realizar la carga
con el interruptor de encendido en
la posición ON/START, por motivos
de seguridad inicie el proceso de
carga con el interruptor de
encendido en la posición
LOCK/OFF y la marcha P
(estacionamiento) seleccionada.
Una vez iniciado el proceso de
carga, puede utilizar los
componentes eléctricos, como la
radio, colocando el interruptor de
encendido en la posición ACC u ON.
• Durante el proceso de carga normal,
la recepción del equipo de radio
puede ser deficiente.
• Si mueve la palanca de cambio de P
(estacionamiento) a R (marcha
atrás), N (punto muerto) o D
(conducción), el proceso de carga se
detiene.
Para reanudar el proceso de carga,
mueva la palanca de cambio a P
(estacionamiento), coloque el
interruptor de encendido en la
posición LOCK/OFF y desconecte el
cable de carga. Conecte luego el
cable de carga.8. Una vez iniciado el proceso de
carga, el tiempo previsto para la
carga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la carga
también se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada,
el tiempo previsto para la carga se
indica como "--".
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
ii
OAEPH047193L
CARGAR EL VEHÍCULO HÍBRIDO ENCHUFABLE (CONT.)

H15

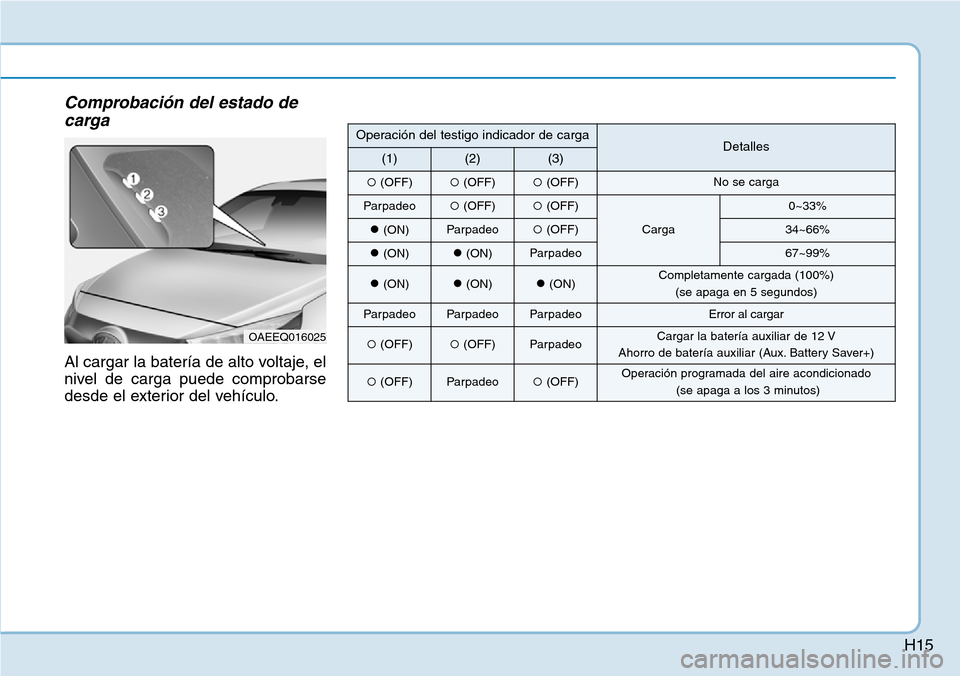

Comprobación del estado de
carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF)(OFF)(OFF)No se carga
Parpadeo(OFF)(OFF)
Carga
0~33%
(ON)Parpadeo(OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF)(OFF)ParpadeoCargar la batería auxiliar de 12 V
Ahorro de batería auxiliar (Aux. Battery Saver+)
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)

H16

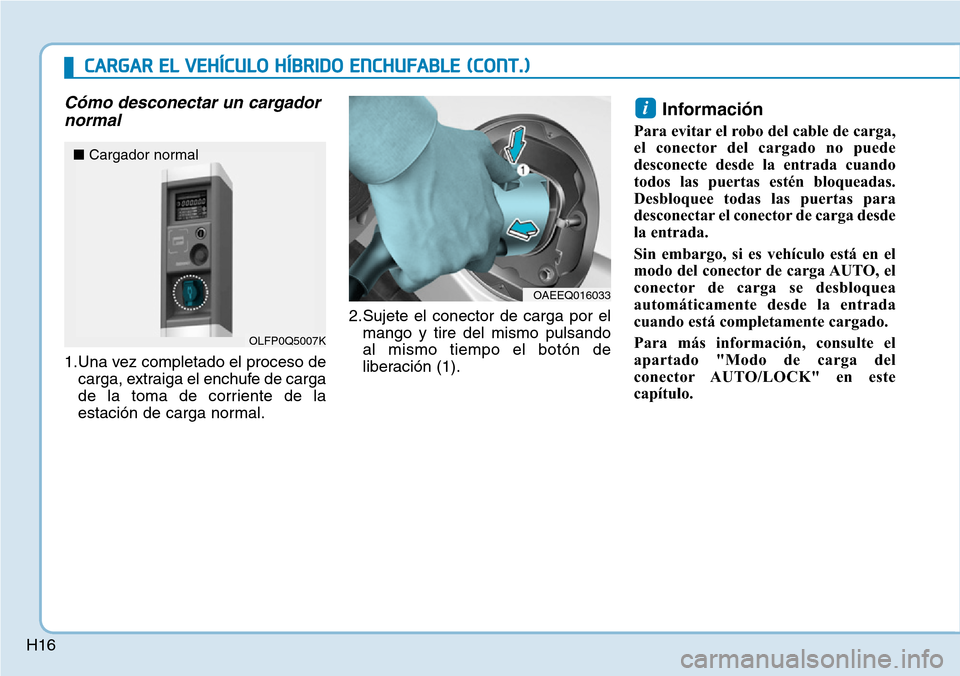

Cómo desconectar un cargador
normal
1.Una vez completado el proceso de
carga, extraiga el enchufe de carga
de la toma de corriente de la
estación de carga normal.2.Sujete el conector de carga por el
mango y tire del mismo pulsando
al mismo tiempo el botón de
liberación (1).
Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016033
OLFP0Q5007K
■Cargador normal
CARGAR EL VEHÍCULO HÍBRIDO ENCHUFABLE (CONT.)

H17

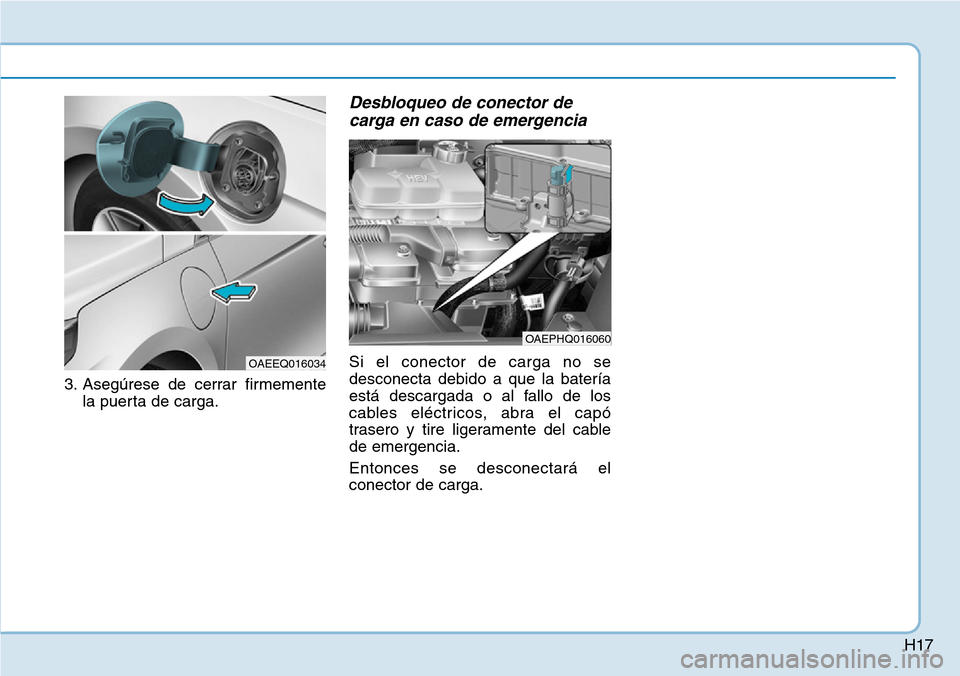

3. Asegúrese de cerrar firmemente
la puerta de carga.
Desbloqueo de conector de
carga en caso de emergencia
Si el conector de carga no se
desconecta debido a que la batería
está descargada o al fallo de los
cables eléctricos, abra el capó
trasero y tire ligeramente del cable
de emergencia.
Entonces se desconectará el
conector de carga.OAEEQ016034
OAEPHQ016060

H18

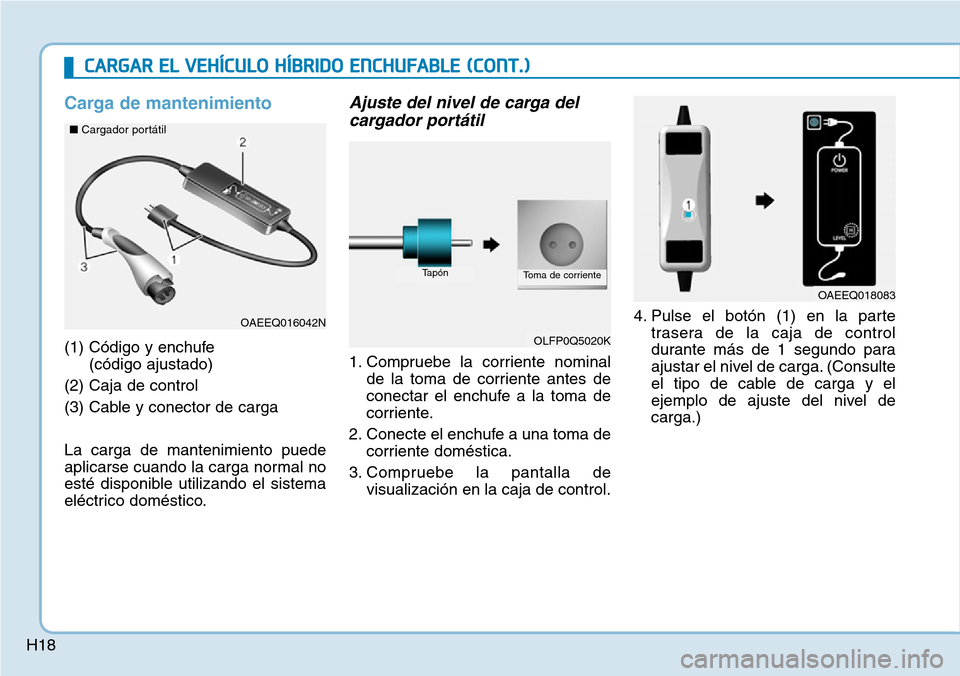

Carga de mantenimiento
(1) Código y enchufe
(código ajustado)
(2) Caja de control
(3) Cable y conector de carga
La carga de mantenimiento puede
aplicarse cuando la carga normal no
esté disponible utilizando el sistema
eléctrico doméstico.
Ajuste del nivel de carga del
cargador portátil
1. Compruebe la corriente nominal
de la toma de corriente antes de
conectar el enchufe a la toma de
corriente.
2. Conecte el enchufe a una toma de
corriente doméstica.
3. Compruebe la pantalla de
visualización en la caja de control.4. Pulse el botón (1) en la parte
trasera de la caja de control
durante más de 1 segundo para
ajustar el nivel de carga. (Consulte
el tipo de cable de carga y el
ejemplo de ajuste del nivel de
carga.)
OAEEQ016042N ■Cargador portátil
CARGAR EL VEHÍCULO HÍBRIDO ENCHUFABLE (CONT.)
OLFP0Q5020K
TapónToma de corriente
OAEEQ018083

H19

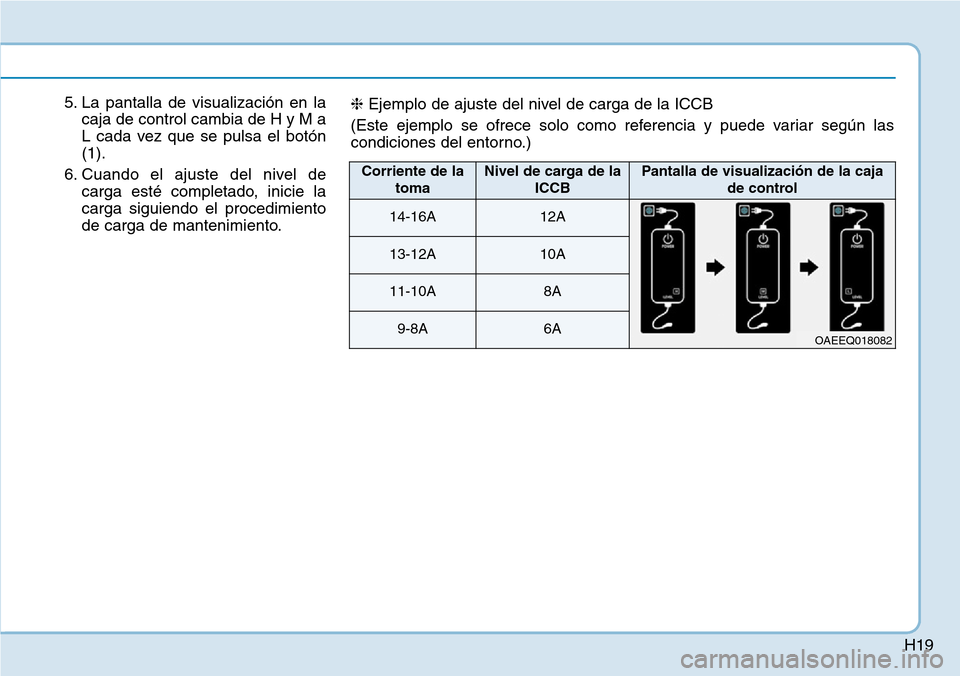

5. La pantalla de visualización en la
caja de control cambia de H y M a
L cada vez que se pulsa el botón
(1).
6. Cuando el ajuste del nivel de
carga esté completado, inicie la
carga siguiendo el procedimiento
de carga de mantenimiento.❈Ejemplo de ajuste del nivel de carga de la ICCB
(Este ejemplo se ofrece solo como referencia y puede variar según las
condiciones del entorno.)
Corriente de la
tomaNivel de carga de la
ICCBPantalla de visualización de la caja
de control
14-16A12A
13-12A10A
11-10A8A
9-8A6AOAEEQ018082

H20

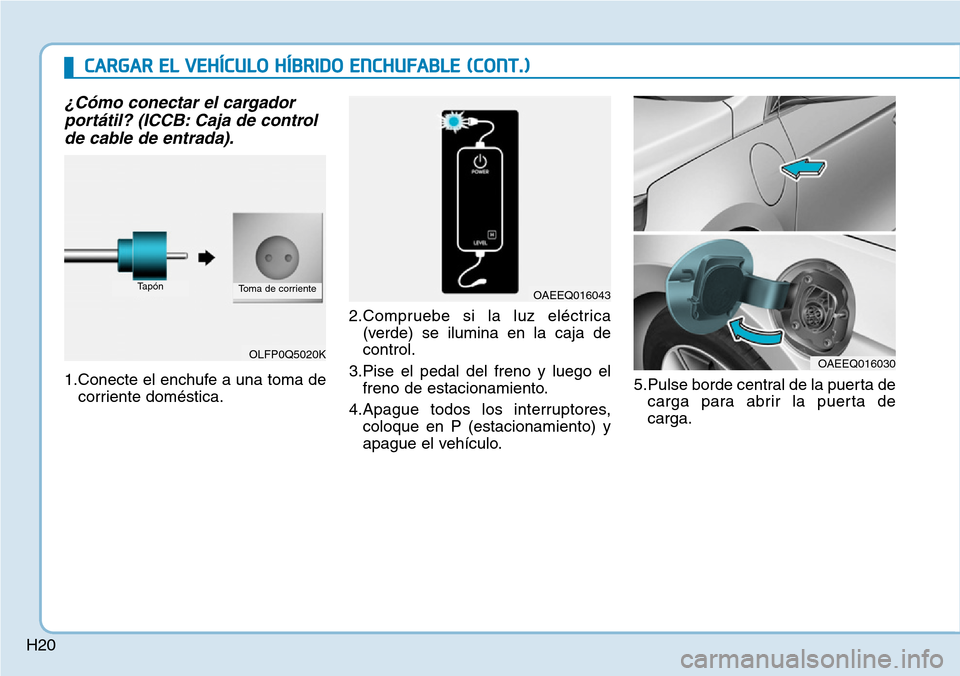

¿Cómo conectar el cargador
portátil? (ICCB: Caja de control
de cable de entrada).
1.Conecte el enchufe a una toma de
corriente doméstica.2.Compruebe si la luz eléctrica
(verde) se ilumina en la caja de
control.
3.Pise el pedal del freno y luego el
freno de estacionamiento.
4.Apague todos los interruptores,
coloque en P (estacionamiento) y
apague el vehículo.5.Pulse borde central de la puerta de
carga para abrir la puerta de
carga.
OAEEQ016043
OAEEQ016030OLFP0Q5020K
TapónToma de corriente
CARGAR EL VEHÍCULO HÍBRIDO ENCHUFABLE (CONT.)
