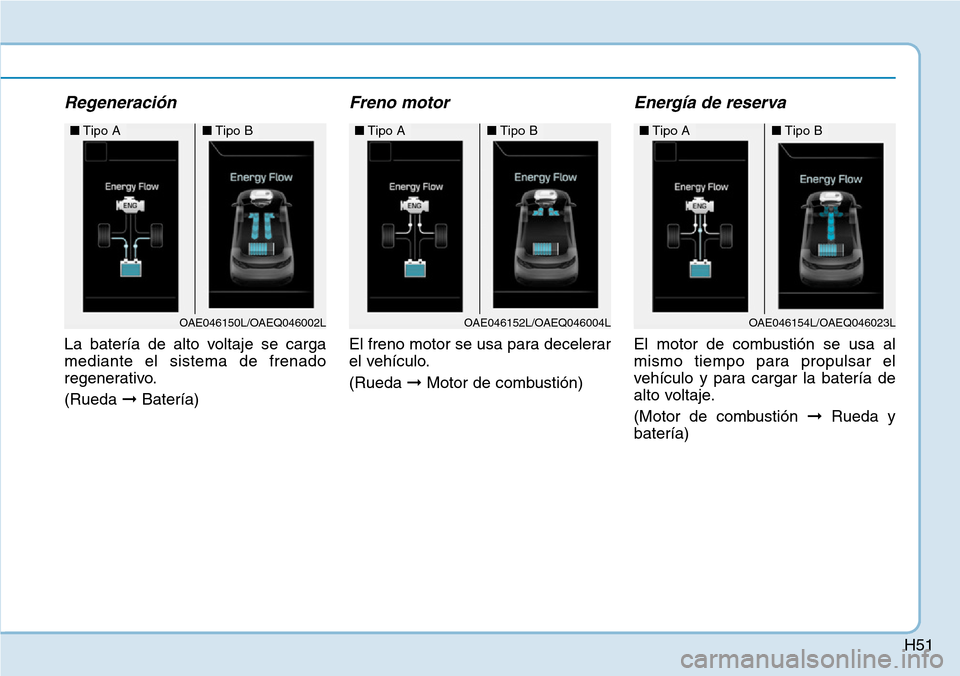

Regeneración
La batería de alto voltaje se carga
mediante el sistema de frenado
regenerativo.
(Rueda ➞Batería)
Freno motor
El freno motor se usa para decelerar
el vehículo.
(Rueda ➞Motor de combustión)
Energía de reserva
El motor de combustión se usa al
mismo tiempo para propulsar el
vehículo y para cargar la batería de
alto voltaje.
(Motor de combustión ➞Rueda y
batería)
OAE046152L/OAEQ046004L
■Tipo A■Tipo B
OAE046154L/OAEQ046023L
■Tipo A■Tipo B
OAE046150L/OAEQ046002L
■Tipo A■Tipo B

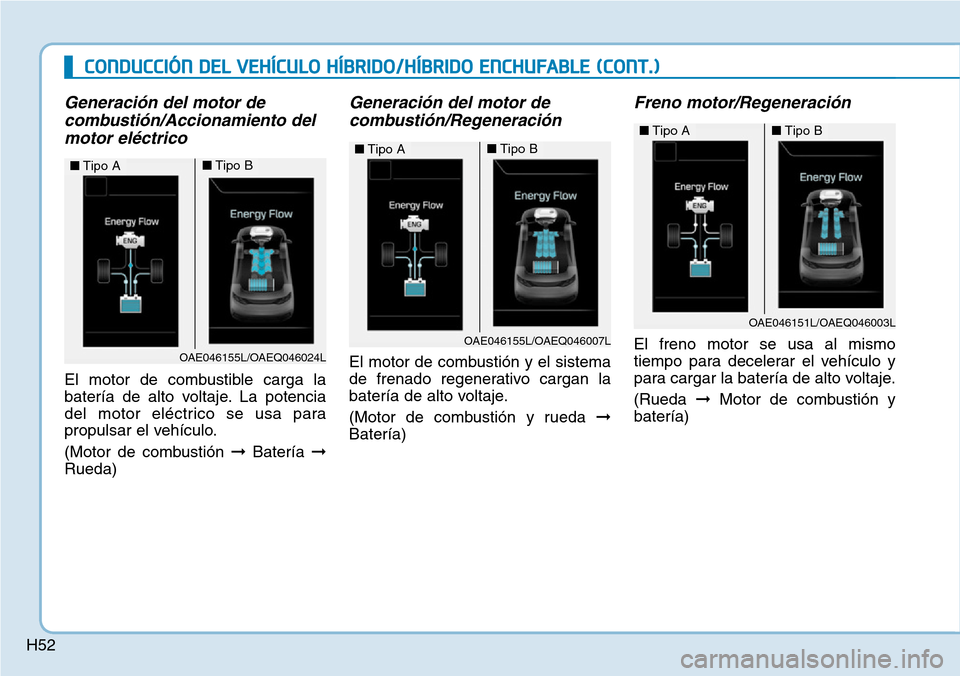

H52
Generación del motor de
combustión/Accionamiento del
motor eléctrico
El motor de combustible carga la
batería de alto voltaje. La potencia
del motor eléctrico se usa para
propulsar el vehículo.
(Motor de combustión ➞Batería ➞
Rueda)
Generación del motor de
combustión/Regeneración
El motor de combustión y el sistema
de frenado regenerativo cargan la
batería de alto voltaje.
(Motor de combustión y rueda ➞
Batería)
Freno motor/Regeneración
El freno motor se usa al mismo
tiempo para decelerar el vehículo y
para cargar la batería de alto voltaje.
(Rueda ➞Motor de combustión y
batería)OAE046155L/OAEQ046024L
■Tipo A■Tipo B
OAE046155L/OAEQ046007L
■Tipo A■Tipo B
OAE046151L/OAEQ046003L
■Tipo A■Tipo B
CONDUCCIÓN DEL VEHÍCULO HÍBRIDO/HÍBRIDO ENCHUFABLE (CONT.)

H53

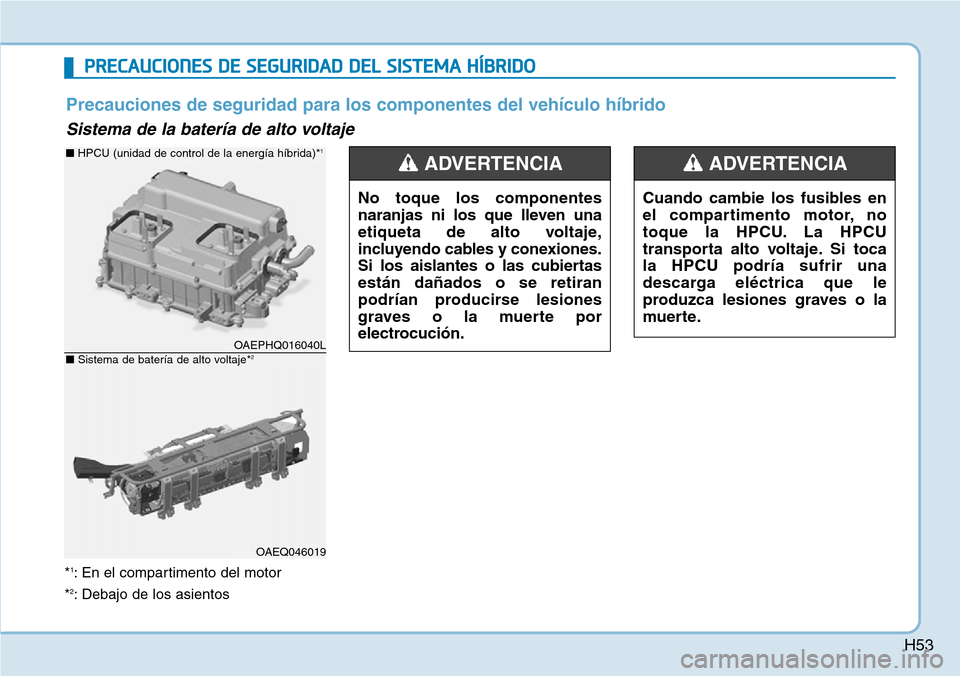

PRECAUCIONES DE SEGURIDAD DEL SISTEMA HÍBRIDO
*1: En el compartimento del motor
*
2: Debajo de los asientos
No toque los componentes
naranjas ni los que lleven una
etiqueta de alto voltaje,
incluyendo cables y conexiones.
Si los aislantes o las cubiertas
están dañados o se retiran
podrían producirse lesiones
graves o la muerte por
electrocución.
ADVERTENCIA
Cuando cambie los fusibles en
el compartimento motor, no
toque la HPCU. La HPCU
transporta alto voltaje. Si toca
la HPCU podría sufrir una
descarga eléctrica que le
produzca lesiones graves o la
muerte.
ADVERTENCIA
Precauciones de seguridad para los componentes del vehículo híbrido
Sistema de la batería de alto voltaje
OAEPHQ016040L
OAEQ046019
■ HPCU (unidad de control de la energía híbrida)*1
■ Sistema de batería de alto voltaje*2

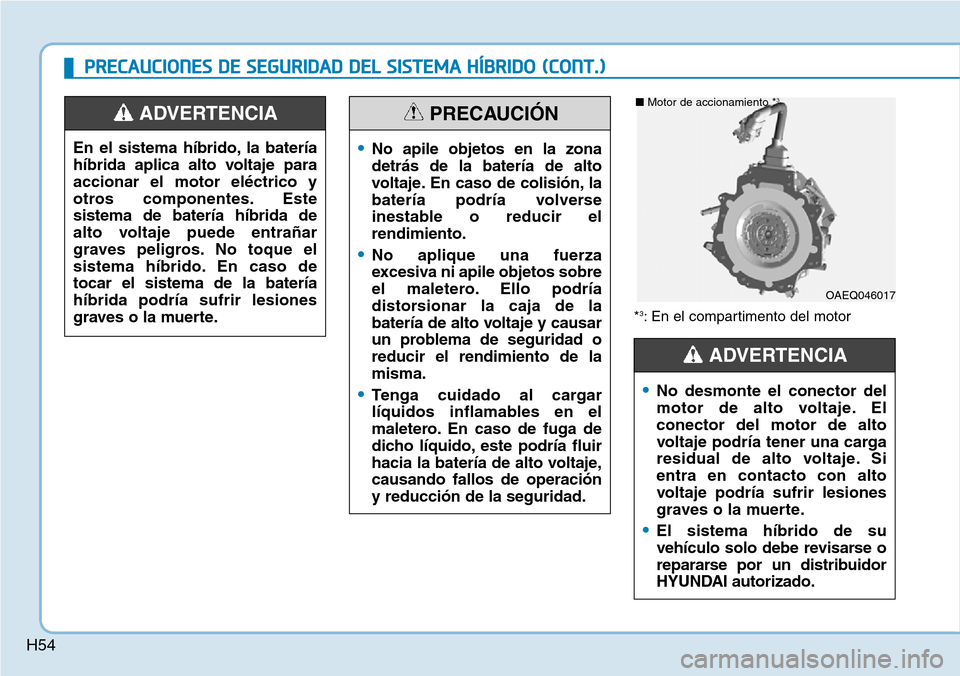

H54
PRECAUCIONES DE SEGURIDAD DEL SISTEMA HÍBRIDO (CONT.)
*3: En el compartimento del motor
•No desmonte el conector del
motor de alto voltaje. El
conector del motor de alto
voltaje podría tener una carga
residual de alto voltaje. Si
entra en contacto con alto
voltaje podría sufrir lesiones
graves o la muerte.
•El sistema híbrido de su
vehículo solo debe revisarse o
repararse por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
•No apile objetos en la zona
detrás de la batería de alto
voltaje. En caso de colisión, la
batería podría volverse
inestable o reducir el
rendimiento.
•No aplique una fuerza
excesiva ni apile objetos sobre
el maletero. Ello podría
distorsionar la caja de la
batería de alto voltaje y causar
un problema de seguridad o
reducir el rendimiento de la
misma.
•Tenga cuidado al cargar
líquidos inflamables en el
maletero. En caso de fuga de
dicho líquido, este podría fluir
hacia la batería de alto voltaje,
causando fallos de operación
y reducción de la seguridad.
PRECAUCIÓN
OAEQ046017 ■ Motor de accionamiento *
3
En el sistema híbrido, la batería
híbrida aplica alto voltaje para
accionar el motor eléctrico y
otros componentes. Este
sistema de batería híbrida de
alto voltaje puede entrañar
graves peligros. No toque el
sistema híbrido. En caso de
tocar el sistema de la batería
híbrida podría sufrir lesiones
graves o la muerte.
ADVERTENCIA

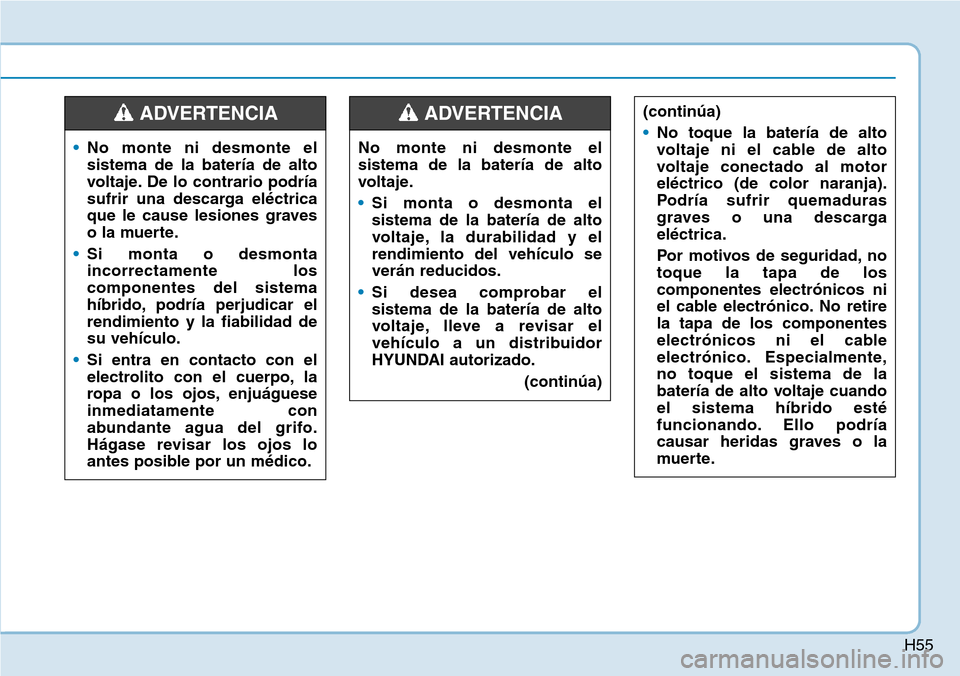

H55
No monte ni desmonte el
sistema de la batería de alto
voltaje.
•Si monta o desmonta el
sistema de la batería de alto
voltaje, la durabilidad y el
rendimiento del vehículo se
verán reducidos.
•Si desea comprobar el
sistema de la batería de alto
voltaje, lleve a revisar el
vehículo a un distribuidor
HYUNDAI autorizado.
(continúa)
ADVERTENCIA (continúa)
•No toque la batería de alto
voltaje ni el cable de alto
voltaje conectado al motor
eléctrico (de color naranja).
Podría sufrir quemaduras
graves o una descarga
eléctrica.
Por motivos de seguridad, no
toque la tapa de los
componentes electrónicos ni
el cable electrónico. No retire
la tapa de los componentes
electrónicos ni el cable
electrónico. Especialmente,
no toque el sistema de la
batería de alto voltaje cuando
el sistema híbrido esté
funcionando. Ello podría
causar heridas graves o la
muerte.
•No monte ni desmonte el
sistema de la batería de alto
voltaje. De lo contrario podría
sufrir una descarga eléctrica
que le cause lesiones graves
o la muerte.
•Si monta o desmonta
incorrectamente los
componentes del sistema
híbrido, podría perjudicar el
rendimiento y la fiabilidad de
su vehículo.
•Si entra en contacto con el
electrolito con el cuerpo, la
ropa o los ojos, enjuáguese
inmediatamente con
abundante agua del grifo.
Hágase revisar los ojos lo
antes posible por un médico.
ADVERTENCIA

H56

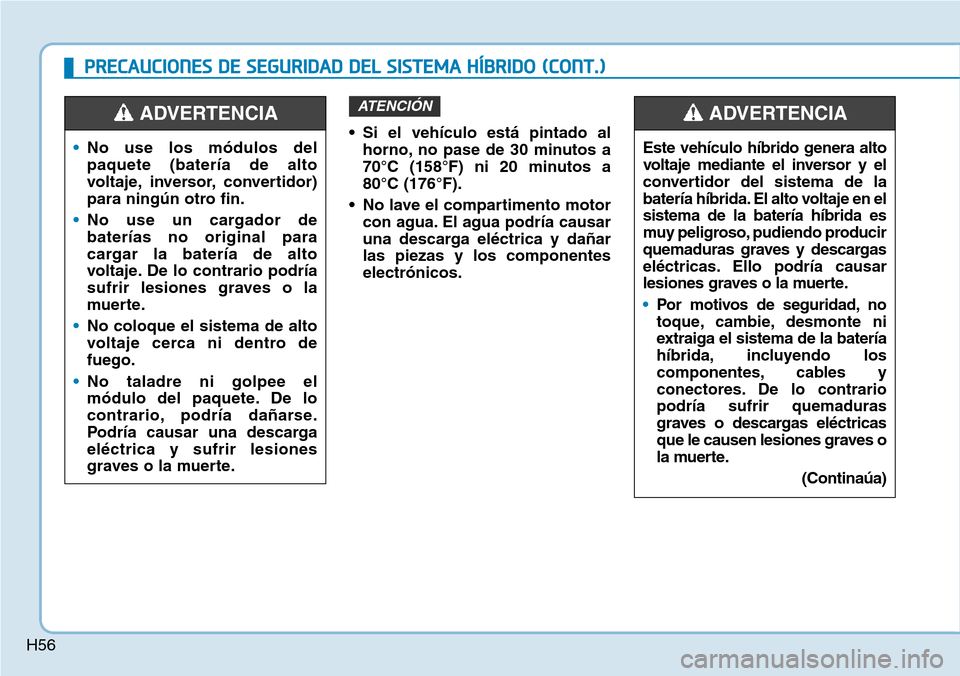

PRECAUCIONES DE SEGURIDAD DEL SISTEMA HÍBRIDO (CONT.)
• Si el vehículo está pintado al
horno, no pase de 30 minutos a
70°C (158°F) ni 20 minutos a
80°C (176°F).
• No lave el compartimento motor
con agua. El agua podría causar
una descarga eléctrica y dañar
las piezas y los componentes
electrónicos.
ATENCIÓN
Este vehículo híbrido genera alto
voltaje mediante el inversor y el
convertidor del sistema de la
batería híbrida. El alto voltaje en el
sistema de la batería híbrida es
muy peligroso, pudiendo producir
quemaduras graves y descargas
eléctricas. Ello podría causar
lesiones graves o la muerte.
•Por motivos de seguridad, no
toque, cambie, desmonte ni
extraiga el sistema de la batería
híbrida, incluyendo los
componentes, cables y
conectores. De lo contrario
podría sufrir quemaduras
graves o descargas eléctricas
que le causen lesiones graves o
la muerte.
(Continaúa)
ADVERTENCIA
•No use los módulos del
paquete (batería de alto
voltaje, inversor, convertidor)
para ningún otro fin.
•No use un cargador de
baterías no original para
cargar la batería de alto
voltaje. De lo contrario podría
sufrir lesiones graves o la
muerte.
•No coloque el sistema de alto
voltaje cerca ni dentro de
fuego.
•No taladre ni golpee el
módulo del paquete. De lo
contrario, podría dañarse.
Podría causar una descarga
eléctrica y sufrir lesiones
graves o la muerte.
ADVERTENCIA

H57
Enchufe de servicio Conducto de refrigeración de
la batería híbrida
El conducto de refrigeración de la
batería híbrida se encuentra en el
lado izquierdo de los asientos
traseros. No toque el enchufe de servicio.
El enchufe de servicio está
acoplado al sistema de la
batería de alto voltaje. Tocar el
enchufe de servicio causará
lesiones graves o la muerte.
El personal de servicio deberá
seguir el procedimiento descrito
en el manual de servicio.
PELIGRO
OAEQ046018
(Continúa)
•Cuando el sistema de la batería
híbrida está en funcionamiento,
podría estar caliente. Extreme
siempre las precauciones, ya
que el alto voltaje podría causar
quemaduras o descargas
eléctricas.
•No vierta agua ni líquidos sobre
la HPCU, el HSG, el motor
eléctrico y los fusibles. Los
componentes del sistema
híbrido están cubiertos. Si
vierte agua o líquidos sobre los
componentes del sistema
híbrido podría sufrir una
descarga eléctrica.
OAE036024
■Vehículo híbrido
OAEPH036024
■Vehículo híbrido enchufable

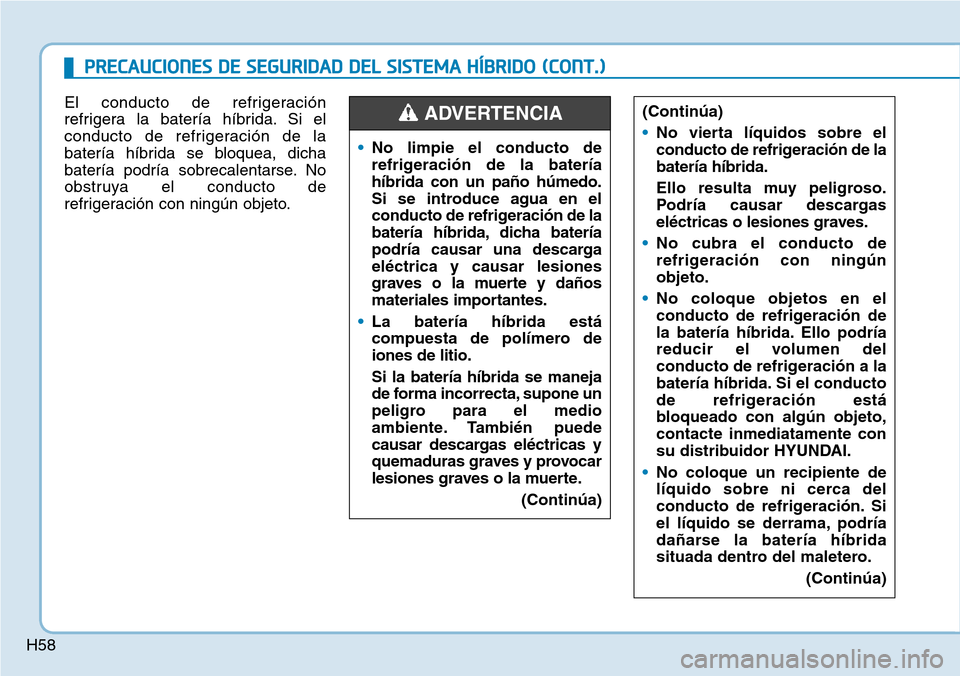

H58
PRECAUCIONES DE SEGURIDAD DEL SISTEMA HÍBRIDO (CONT.)
El conducto de refrigeración
refrigera la batería híbrida. Si el
conducto de refrigeración de la
batería híbrida se bloquea, dicha
batería podría sobrecalentarse. No
obstruya el conducto de
refrigeración con ning

H59
Información
Limpie el conducto de refrigeración
de la batería híbrida periódicamente
con un paño seco.

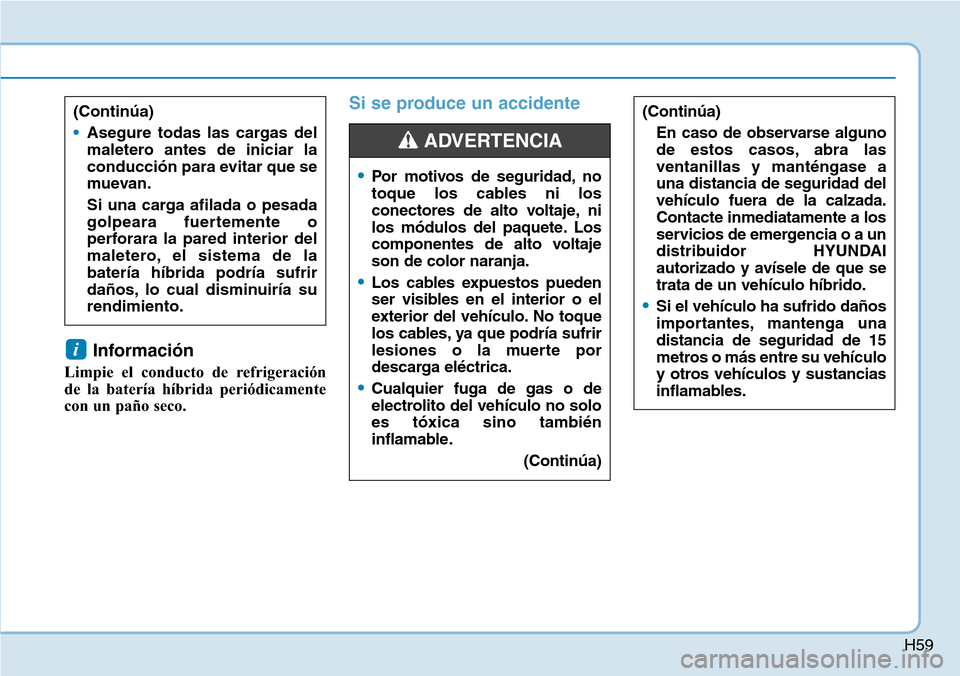

Si se produce un accidente
i
(Continúa)
En caso de observarse alguno
de estos casos, abra las
ventanillas y manténgase a
una distancia de seguridad del
vehículo fuera de la calzada.
Contacte inmediatamente a los
servicios de emergencia o a un
distribuidor HYUNDAI
autorizado y avísele de que se
trata de un vehículo híbrido.
•Si el vehículo ha sufrido daños
importantes, mantenga una
distancia de seguridad de 15
metros o más entre su vehículo
y otros vehículos y sustancias
inflamables.
(Continúa)
•Asegure todas las cargas del
maletero antes de iniciar la
conducción para evitar que se
muevan.
Si una carga afilada o pesada
golpeara fuertemente o
perforara la pared interior del
maletero, el sistema de la
batería híbrida podría sufrir
daños, lo cual disminuiría su
rendimiento.
•Por motivos de seguridad, no
toque los cables ni los
conectores de alto voltaje, ni
los módulos del paquete. Los
componentes de alto voltaje
son de color naranja.
•Los cables expuestos pueden
ser visibles en el interior o el
exterior del vehículo. No toque
los cables, ya que podría sufrir
lesiones o la muerte por
descarga eléctrica.
•Cualquier fuga de gas o de
electrolito del vehículo no solo
es tóxica sino también
inflamable.
(Continúa)
ADVERTENCIA

H60
Si el vehículo se sumerge en
agua:
Si el vehículo se sumerge en
agua, la batería de alto voltaje
podría causar descargas
eléctricas o incendios. Por
tanto, apague el sistema
híbrido, llévese la llave y aléjese
a un lugar seguro. No intente
tocar físicamente el vehículo
sumergido en agua.
Contacte inmediatamente a un
distribuidor HYUNDAI
autorizado y avísele de que se
trata de un vehículo híbrido.
ADVERTENCIA (Continúa)
•En caso de observar chispas,
gases, llamar o fugas de
combustible en el vehículo,
llame inmediatamente al
servicio de emergencias o
contacto con un distribuidor
HYUNDAI autorizado.
Al hacerlo, avíseles de que se
trata de un vehículo híbrido.

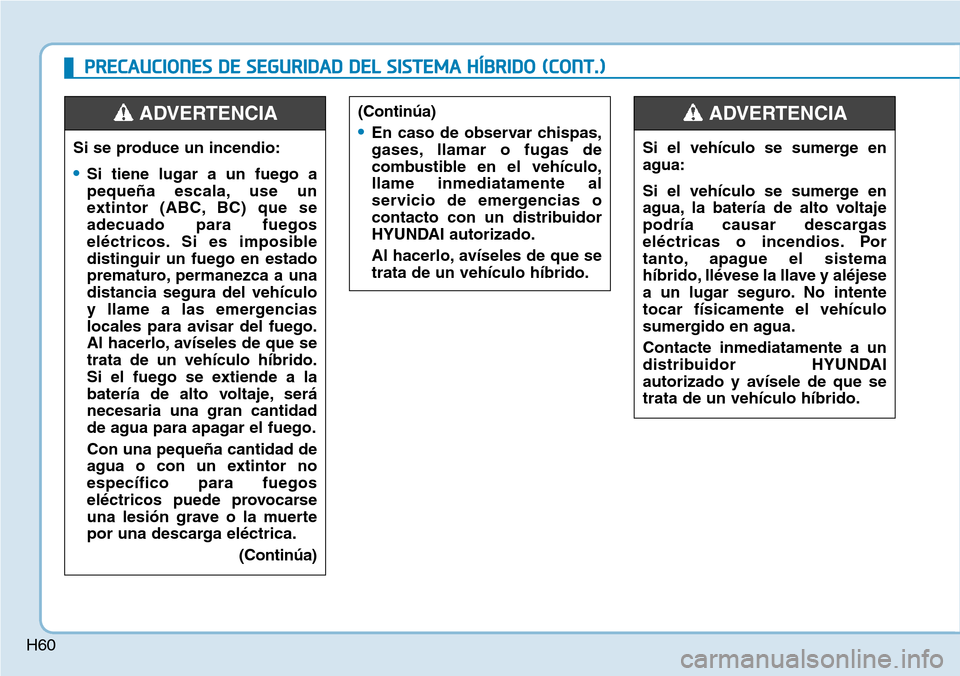

PRECAUCIONES DE SEGURIDAD DEL SISTEMA HÍBRIDO (CONT.)
Si se produce un incendio:
