Page 441 of 667

5-51
Conducir su vehículo
5

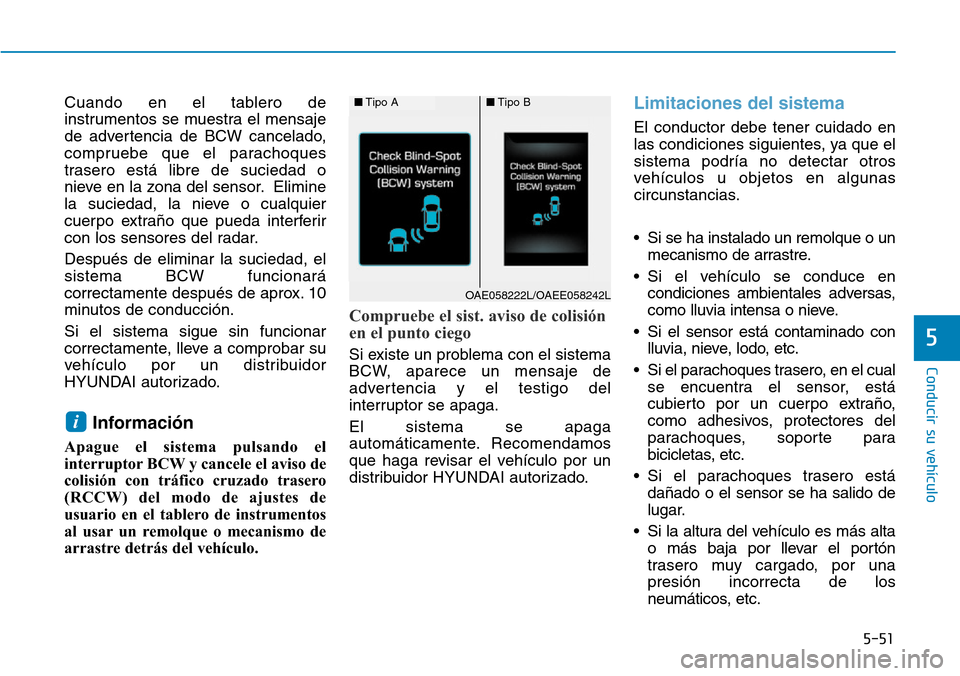

Cuando en el tablero de
instrumentos se muestra el mensaje
de advertencia de BCW cancelado,
compruebe que el parachoques
trasero está libre de suciedad o
nieve en la zona del sensor. Elimine
la suciedad, la nieve o cualquier
cuerpo extraño que pueda interferir
con los sensores del radar.
Después de eliminar la suciedad, el
sistema BCW funcionará
correctamente después de aprox. 10
minutos de conducción.
Si el sistema sigue sin funcionar
correctamente, lleve a comprobar su
vehículo por un distribuidor
HYUNDAI autorizado.
Información
Apague el sistema pulsando el
interruptor BCW y cancele el aviso de
colisión con tráfico cruzado trasero
(RCCW) del modo de ajustes de
usuario en el tablero de instrumentos
al usar un remolque o mecanismo de
arrastre detrás del vehículo.
Compruebe el sist. aviso de colisión
en el punto ciego
Si existe un problema con el sistema
BCW, aparece un mensaje de
advertencia y el testigo del
interruptor se apaga.
El sistema se apaga
automáticamente. Recomendamos
que haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.
Limitaciones del sistema
El conductor debe tener cuidado en
las condiciones siguientes, ya que el
sistema podría no detectar otros
vehículos u objetos en algunas
circunstancias.
• Si se ha instalado un remolque o un
mecanismo de arrastre.
• Si el vehículo se conduce en
condiciones ambientales adversas,
como lluvia intensa o nieve.
• Si el sensor está contaminado con
lluvia, nieve, lodo, etc.
• Si el parachoques trasero, en el cual
se encuentra el sensor, está
cubierto por un cuerpo extraño,
como adhesivos, protectores del
parachoques, soporte para
bicicletas, etc.
• Si el parachoques trasero está
dañado o el sensor se ha salido de
lugar.
• Si la altura del vehículo es más alta
o más baja por llevar el portón
trasero muy cargado, por una
presión incorrecta de los
neumáticos, etc.
i
■Tipo A■Tipo B
OAE058222L/OAEE058242L
Page 442 of 667

Conducir su vehículo
5-52

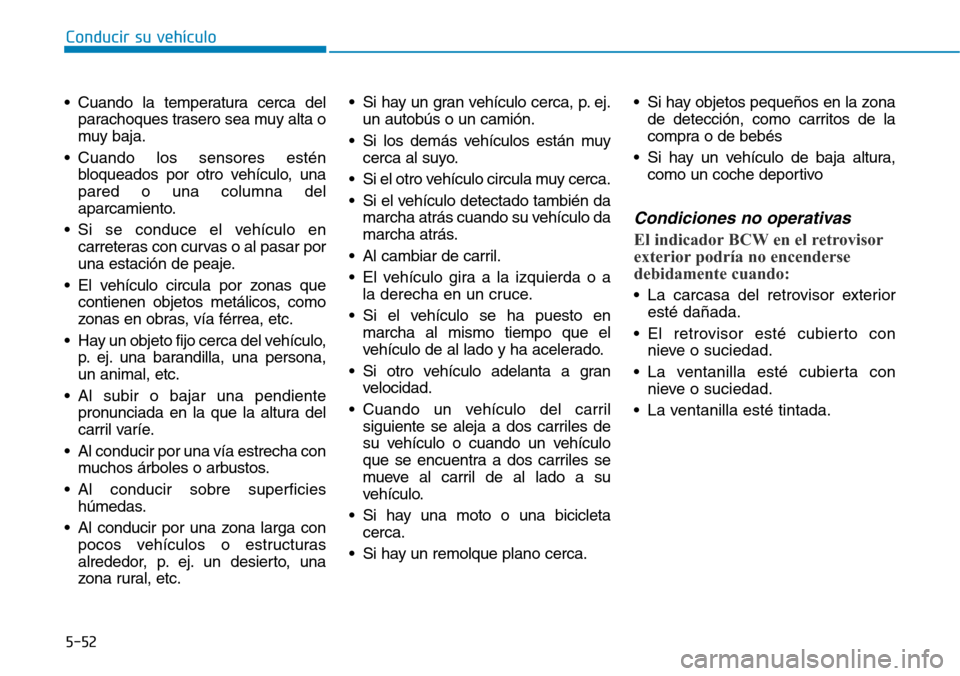

• Cuando la temperatura cerca del
parachoques trasero sea muy alta o
muy baja.
• Cuando los sensores estén
bloqueados por otro vehículo, una
pared o una columna del
aparcamiento.
• Si se conduce el vehículo en
carreteras con curvas o al pasar por
una estación de peaje.
• El vehículo circula por zonas que
contienen objetos metálicos, como
zonas en obras, vía férrea, etc.
• Hay un objeto fijo cerca del vehículo,
p. ej. una barandilla, una persona,
un animal, etc.
• Al subir o bajar una pendiente
pronunciada en la que la altura del
carril varíe.
• Al conducir por una vía estrecha con
muchos árboles o arbustos.
• Al conducir sobre superficies
húmedas.
• Al conducir por una zona larga con
pocos vehículos o estructuras
alrededor, p. ej. un desierto, una
zona rural, etc.• Si hay un gran vehículo cerca, p. ej.
un autobús o un camión.
• Si los demás vehículos están muy
cerca al suyo.
• Si el otro vehículo circula muy cerca.
• Si el vehículo detectado también da
marcha atrás cuando su vehículo da
marcha atrás.
• Al cambiar de carril.
• El vehículo gira a la izquierda o a
la derecha en un cruce.
• Si el vehículo se ha puesto en
marcha al mismo tiempo que el
vehículo de al lado y ha acelerado.
• Si otro vehículo adelanta a gran
velocidad.
• Cuando un vehículo del carril
siguiente se aleja a dos carriles de
su vehículo o cuando un vehículo
que se encuentra a dos carriles se
mueve al carril de al lado a su
vehículo.
• Si hay una moto o una bicicleta
cerca.
• Si hay un remolque plano cerca.• Si hay objetos pequeños en la zona
de detección, como carritos de la
compra o de bebés
• Si hay un vehículo de baja altura,
como un coche deportivo
Condiciones no operativas
El indicador BCW en el retrovisor
exterior podría no encenderse
debidamente cuando:
• La carcasa del retrovisor exterior
esté dañada.
• El retrovisor esté cubierto con
nieve o suciedad.
• La ventanilla esté cubierta con
nieve o suciedad.
• La ventanilla esté tintada.
Page 443 of 667

5-53
Conducir su vehículo
5

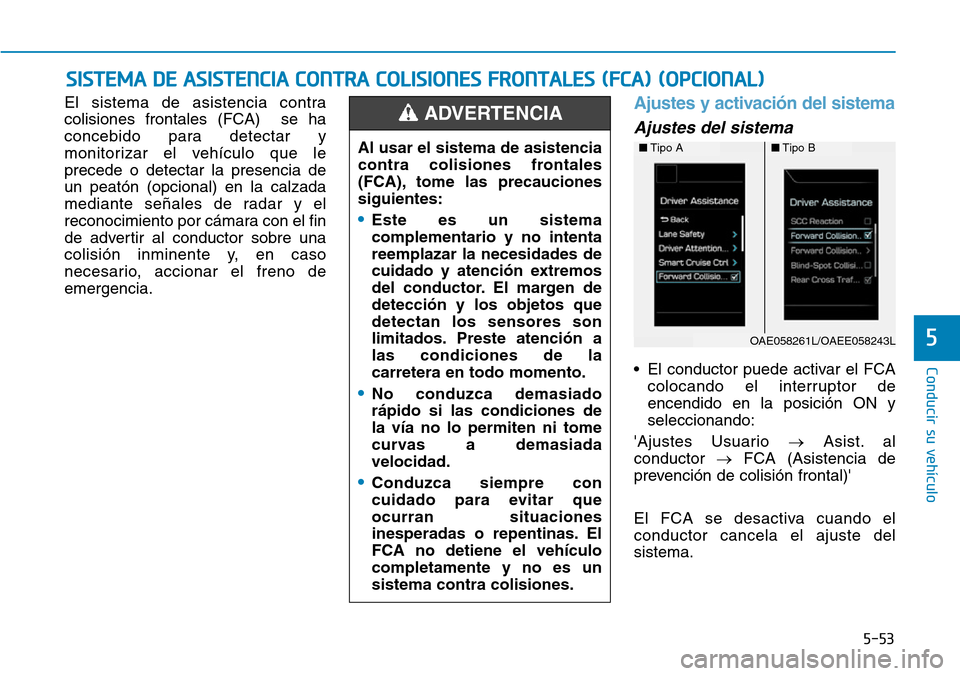

El sistema de asistencia contra
colisiones frontales (FCA) se ha
concebido para detectar y
monitorizar el vehículo que le
precede o detectar la presencia de
un peatón (opcional) en la calzada
mediante señales de radar y el
reconocimiento por cámara con el fin
de advertir al conductor sobre una
colisión inminente y, en caso
necesario, accionar el freno de
emergencia.Ajustes y activación del sistema
Ajustes del sistema
• El conductor puede activar el FCA
colocando el interruptor de
encendido en la posición ON y
seleccionando:
'Ajustes Usuario →Asist. al
conductor →FCA (Asistencia de
prevención de colisión frontal)'
El FCA se desactiva cuando el
conductor cancela el ajuste del
sistema.
SISTEMA DE ASISTENCIA CONTRA COLISIONES FRONTALES (FCA) (OPCIONAL)
■Tipo A■Tipo B
OAE058261L/OAEE058243L
Al usar el sistema de asistencia
contra colisiones frontales
(FCA), tome las precauciones
siguientes:
•Este es un sistema
complementario y no intenta
reemplazar la necesidades de
cuidado y atención extremos
del conductor. El margen de
detección y los objetos que
detectan los sensores son
limitados. Preste atención a
las condiciones de la
carretera en todo momento.
•No conduzca demasiado
rápido si las condiciones de
la vía no lo permiten ni tome
curvas a demasiada
velocidad.
•Conduzca siempre con
cuidado para evitar que
ocurran situaciones
inesperadas o repentinas. El
FCA no detiene el vehículo
completamente y no es un
sistema contra colisiones.
ADVERTENCIA
Page 444 of 667

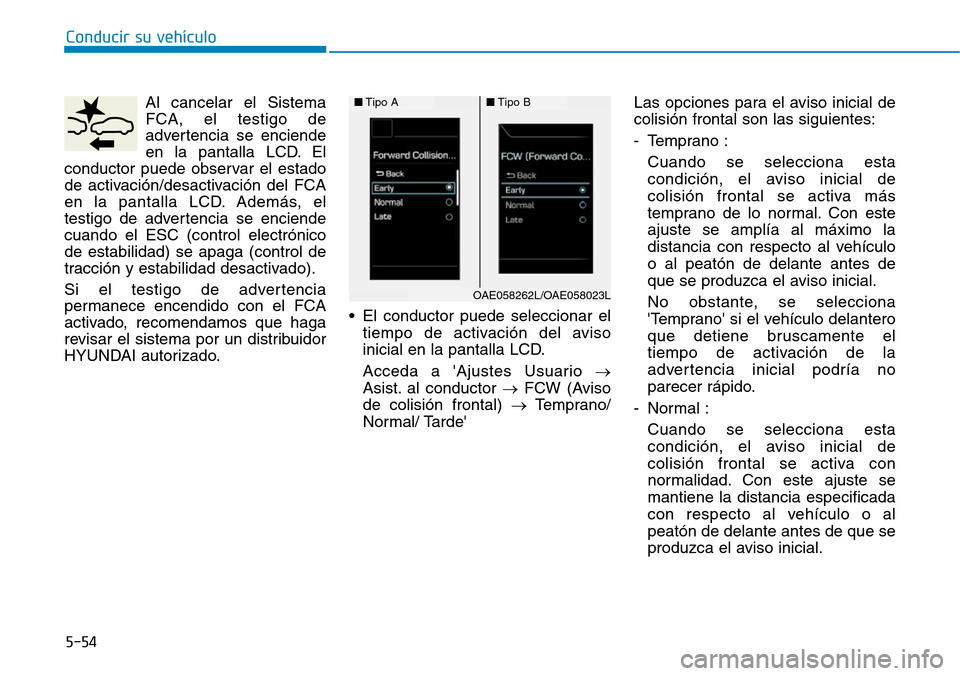

Conducir su vehículo
5-54
Al cancelar el Sistema
FCA, el testigo de
advertencia se enciende
en la pantalla LCD. El
conductor puede observar el estado
de activación/desactivación del FCA
en la pantalla LCD. Además, el
testigo de advertencia se enciende
cuando el ESC (control electrónico
de estabilidad) se apaga (control de
tracción y estabilidad desactivado).
Si el testigo de advertencia
permanece encendido con el FCA
activado, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.• El conductor puede seleccionar el
tiempo de activación del aviso
inicial en la pantalla LCD.
Acceda a 'Ajustes Usuario →
Asist. al conductor →FCW (Aviso
de colisión frontal) →Temprano/
Normal/ Tarde'Las opciones para el aviso inicial de
colisión frontal son las siguientes:
- Temprano :
Cuando se selecciona esta
condición, el aviso inicial de
colisión frontal se activa más
temprano de lo normal. Con este
ajuste se amplía al máximo la
distancia con respecto al vehículo
o al peatón de delante antes de
que se produzca el aviso inicial.
No obstante, se selecciona
'Temprano' si el vehículo delantero
que detiene bruscamente el
tiempo de activación de la
advertencia inicial podría no
parecer rápido.
- Normal :
Cuando se selecciona esta
condición, el aviso inicial de
colisión frontal se activa con
normalidad. Con este ajuste se
mantiene la distancia especificada
con respecto al vehículo o al
peatón de delante antes de que se
produzca el aviso inicial.■Tipo A■Tipo B
OAE058262L/OAE058023L
Page 445 of 667

5-55
Conducir su vehículo
5

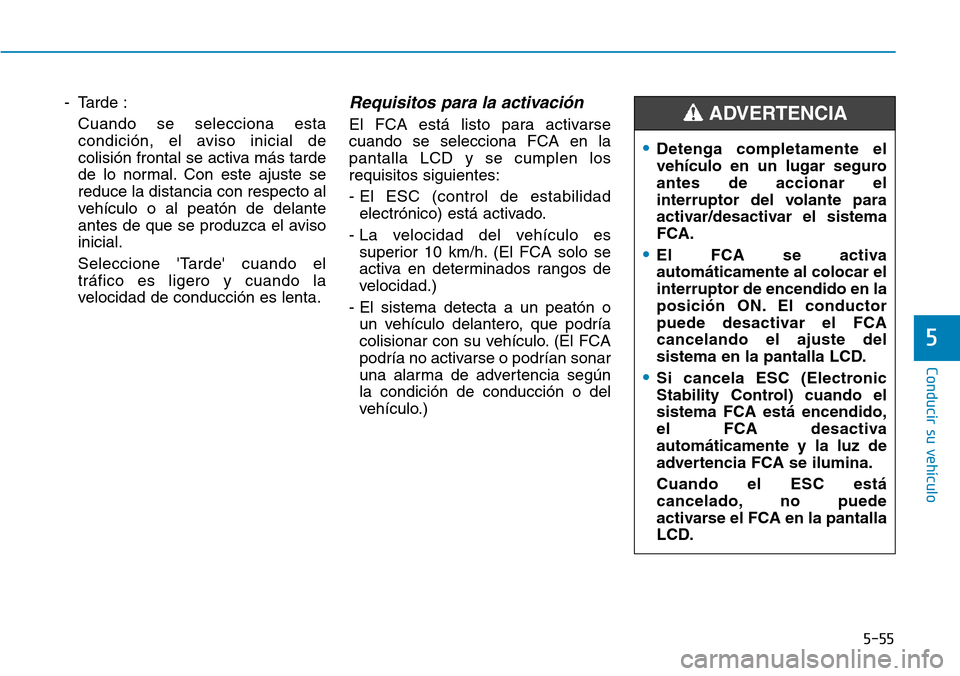

- Tarde :
Cuando se selecciona esta
condición, el aviso inicial de
colisión frontal se activa más tarde
de lo normal. Con este ajuste se
reduce la distancia con respecto al
vehículo o al peatón de delante
antes de que se produzca el aviso
inicial.
Seleccione 'Tarde' cuando el
tráfico es ligero y cuando la
velocidad de conducción es lenta.Requisitos para la activación
El FCA está listo para activarse
cuando se selecciona FCA en la
pantalla LCD y se cumplen los
requisitos siguientes:
- El ESC (control de estabilidad
electrónico) está activado.
- La velocidad del vehículo es
superior 10 km/h. (El FCA solo se
activa en determinados rangos de
velocidad.)
- El sistema detecta a un peatón o
un vehículo delantero, que podría
colisionar con su vehículo. (El FCA
podría no activarse o podrían sonar
una alarma de advertencia según
la condición de conducción o del
vehículo.)
•Detenga completamente el
vehículo en un lugar seguro
antes de accionar el
interruptor del volante para
activar/desactivar el sistema
FCA.
•El FCA se activa
automáticamente al colocar el
interruptor de encendido en la
posición ON. El conductor
puede desactivar el FCA
cancelando el ajuste del
sistema en la pantalla LCD.
•Si cancela ESC (Electronic
Stability Control) cuando el
sistema FCA está encendido,
el FCA desactiva
automáticamente y la luz de
advertencia FCA se ilumina.
Cuando el ESC está
cancelado, no puede
activarse el FCA en la pantalla
LCD.
ADVERTENCIA
Page 446 of 667

Conducir su vehículo
5-56

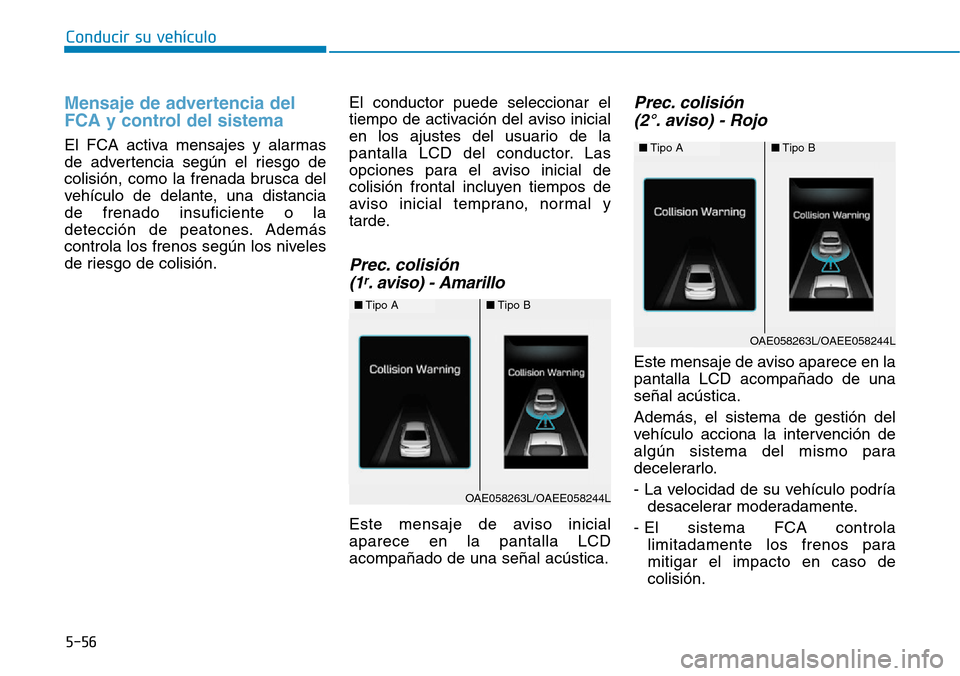

Mensaje de advertencia del
FCA y control del sistema
El FCA activa mensajes y alarmas
de advertencia según el riesgo de
colisión, como la frenada brusca del
vehículo de delante, una distancia
de frenado insuficiente o la
detección de peatones. Además
controla los frenos según los niveles
de riesgo de colisión.El conductor puede seleccionar el
tiempo de activación del aviso inicial
en los ajustes del usuario de la
pantalla LCD del conductor. Las
opciones para el aviso inicial de
colisión frontal incluyen tiempos de
aviso inicial temprano, normal y
tarde.
Prec. colisión
(1r. aviso) - Amarillo
Este mensaje de aviso inicial
aparece en la pantalla LCD
acompañado de una señal acústica.
Prec. colisión
(2°. aviso) - Rojo
Este mensaje de aviso aparece en la
pantalla LCD acompañado de una
señal acústica.
Además, el sistema de gestión del
vehículo acciona la intervención de
algún sistema del mismo para
decelerarlo.
- La velocidad de su vehículo podría
desacelerar moderadamente.
- El sistema FCA controla
limitadamente los frenos para
mitigar el impacto en caso de
colisión.
■Tipo A■Tipo B
OAE058263L/OAEE058244L
■Tipo A■Tipo B
OAE058263L/OAEE058244L
Page 447 of 667

5-57
Conducir su vehículo
5

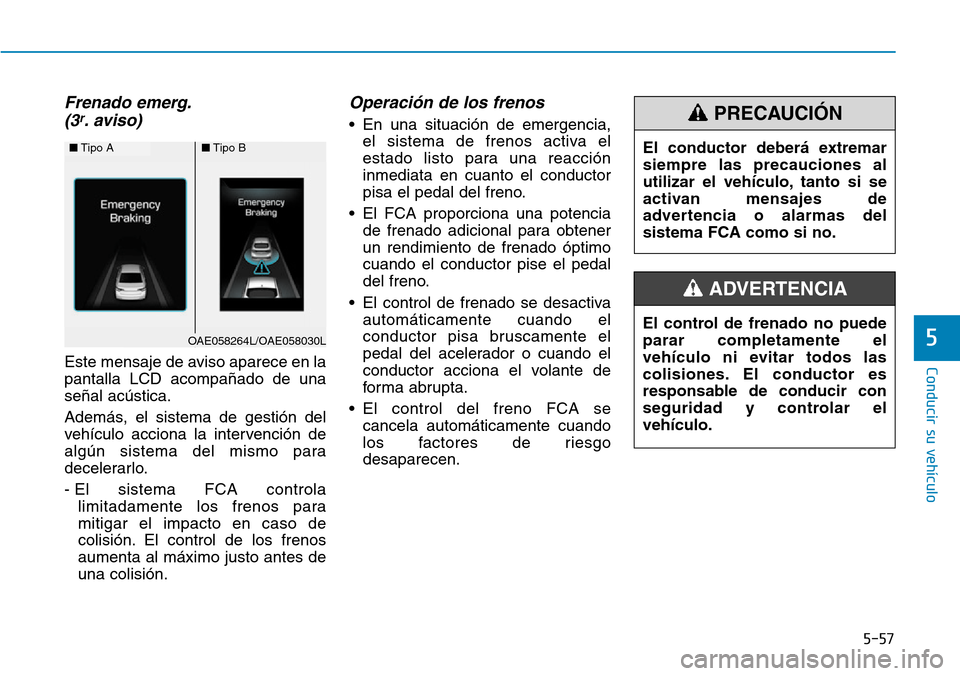

Frenado emerg.
(3r. aviso)
Este mensaje de aviso aparece en la
pantalla LCD acompañado de una
señal acústica.
Además, el sistema de gestión del
vehículo acciona la intervención de
algún sistema del mismo para
decelerarlo.
- El sistema FCA controla
limitadamente los frenos para
mitigar el impacto en caso de
colisión. El control de los frenos
aumenta al máximo justo antes de
una colisión.
Operación de los frenos
• En una situación de emergencia,
el sistema de frenos activa el
estado listo para una reacción
inmediata en cuanto el conductor
pisa el pedal del freno.
• El FCA proporciona una potencia
de frenado adicional para obtener
un rendimiento de frenado óptimo
cuando el conductor pise el pedal
del freno.
• El control de frenado se desactiva
automáticamente cuando el
conductor pisa bruscamente el
pedal del acelerador o cuando el
conductor acciona el volante de
forma abrupta.
• El control del freno FCA se
cancela automáticamente cuando
los factores de riesgo
desaparecen.
■Tipo A■Tipo B
OAE058264L/OAE058030L
El conductor deberá extremar
siempre las precauciones al
utilizar el vehículo, tanto si se
activan mensajes de
advertencia o alarmas del
sistema FCA como si no.
PRECAUCIÓN
El control de frenado no puede
parar completamente el
vehículo ni evitar todos las
colisiones. El conductor es
responsable de conducir con
seguridad y controlar el
vehículo.
ADVERTENCIA
Page 448 of 667

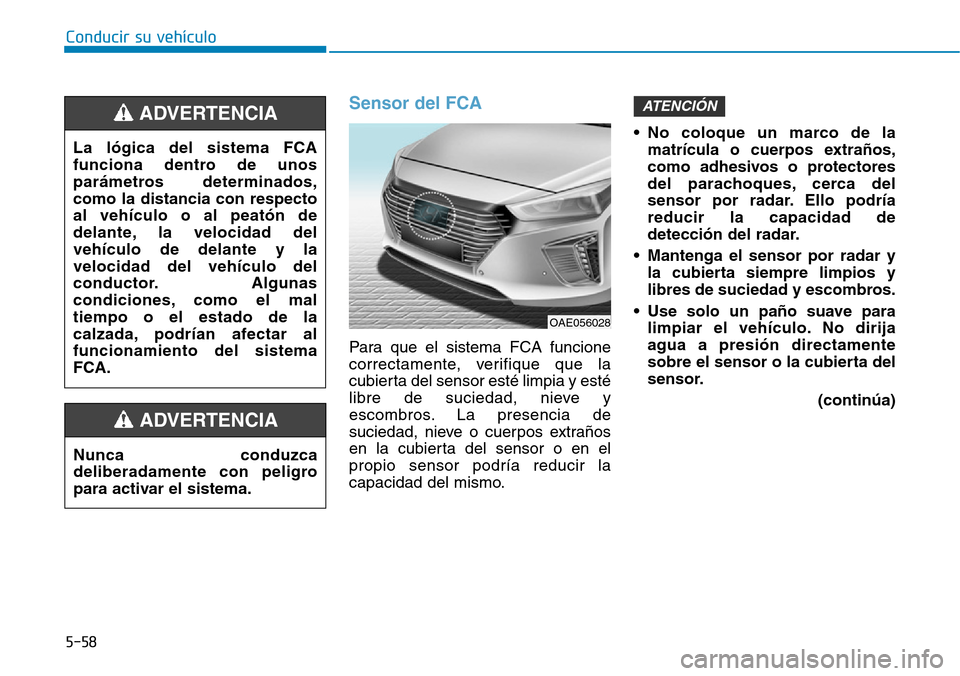

Conducir su vehículo
5-58
Sensor del FCA
Para que el sistema FCA funcione
correctamente, verifique que la
cubierta del sensor esté limpia y esté
libre de suciedad, nieve y
escombros. La presencia de
suciedad, nieve o cuerpos extraños
en la cubierta del sensor o en el
propio sensor podría reducir la
capacidad del mismo.• No coloque un marco de la
matrícula o cuerpos extraños,
como adhesivos o protectores
del parachoques, cerca del
sensor por radar. Ello podría
reducir la capacidad de
detección del radar.
• Mantenga el sensor por radar y
la cubierta siempre limpios y
libres de suciedad y escombros.
• Use solo un paño suave para
limpiar el vehículo. No dirija
agua a presión directamente
sobre el sensor o la cubierta del
sensor.
(continúa)
ATENCIÓN
Nunca conduzca
deliberadamente con peligro
para activar el sistema.
ADVERTENCIA
La lógica del sistema FCA
funciona dentro de unos
parámetros determinados,
como la distancia con respecto
al vehículo o al peatón de
delante, la velocidad del
vehículo de delante y la
velocidad del vehículo del
conductor. Algunas
condiciones, como el mal
tiempo o el estado de la
calzada, podrían afectar al
funcionamiento del sistema
FCA.
ADVERTENCIA
OAE056028
Page 449 of 667

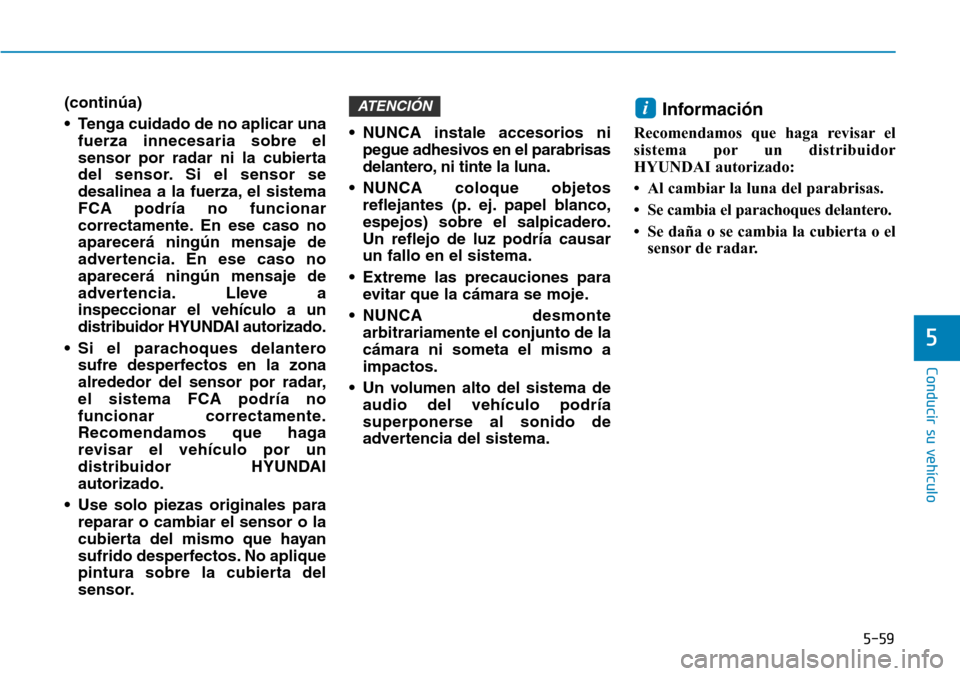

5-59
Conducir su vehículo
5
(continúa)
• Tenga cuidado de no aplicar una
fuerza innecesaria sobre el
sensor por radar ni la cubierta
del sensor. Si el sensor se
desalinea a la fuerza, el sistema
FCA podría no funcionar
correctamente. En ese caso no
aparecerá ningún mensaje de
advertencia. En ese caso no
aparecerá ningún mensaje de
advertencia. Lleve a
inspeccionar el vehículo a un
distribuidor HYUNDAI autorizado.
• Si el parachoques delantero
sufre desperfectos en la zona
alrededor del sensor por radar,
el sistema FCA podría no
funcionar correctamente.
Recomendamos que haga
revisar el vehículo por un
distribuidor HYUNDAI
autorizado.
• Use solo piezas originales para
reparar o cambiar el sensor o la
cubierta del mismo que hayan
sufrido desperfectos. No aplique
pintura sobre la cubierta del
sensor.• NUNCA instale accesorios ni
pegue adhesivos en el parabrisas
delantero, ni tinte la luna.
• NUNCA coloque objetos
reflejantes (p. ej. papel blanco,
espejos) sobre el salpicadero.
Un reflejo de luz podría causar
un fallo en el sistema.
• Extreme las precauciones para
evitar que la cámara se moje.
• NUNCA desmonte
arbitrariamente el conjunto de la
cámara ni someta el mismo a
impactos.
• Un volumen alto del sistema de
audio del vehículo podría
superponerse al sonido de
advertencia del sistema.Información
Recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado:
• Al cambiar la luna del parabrisas.
• Se cambia el parachoques delantero.
• Se daña o se cambia la cubierta o el
sensor de radar.
iATENCIÓN
Page 450 of 667

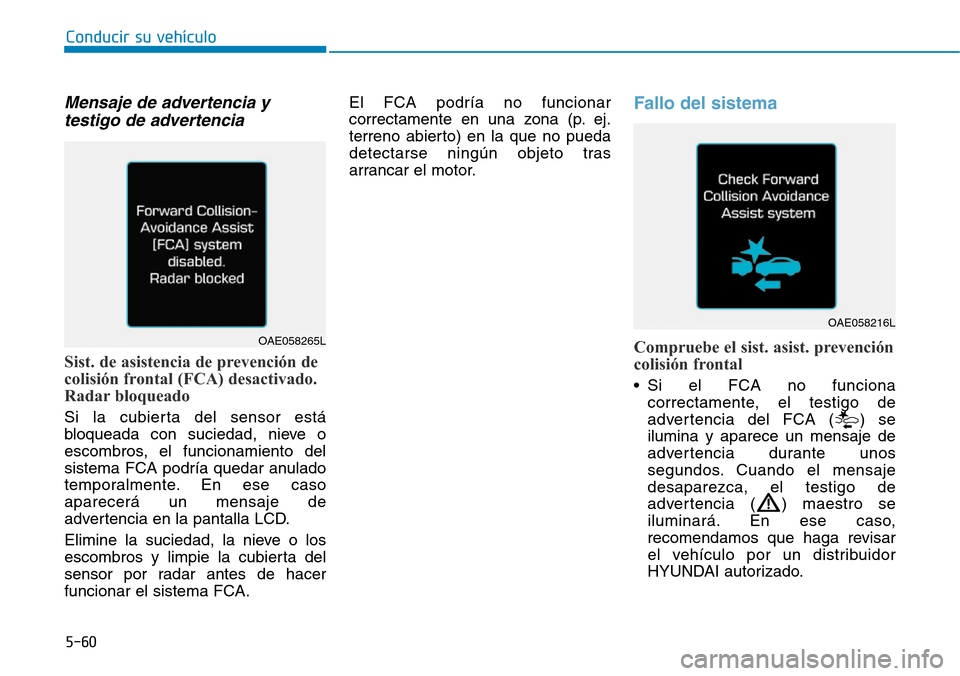

Conducir su vehículo
5-60
Mensaje de advertencia y
testigo de advertencia
Sist. de asistencia de prevención de
colisión frontal (FCA) desactivado.
Radar bloqueado
Si la cubierta del sensor está
bloqueada con suciedad, nieve o
escombros, el funcionamiento del
sistema FCA podría quedar anulado
temporalmente. En ese caso
aparecerá un mensaje de
advertencia en la pantalla LCD.
Elimine la suciedad, la nieve o los
escombros y limpie la cubierta del
sensor por radar antes de hacer
funcionar el sistema FCA.El FCA podría no funcionar
correctamente en una zona (p. ej.
terreno abierto) en la que no pueda
detectarse ningún objeto tras
arrancar el motor.
Fallo del sistema
Compruebe el sist. asist. prevención
colisión frontal
• Si el FCA no funciona
correctamente, el testigo de
advertencia del FCA ( ) se
ilumina y aparece un mensaje de
advertencia durante unos
segundos. Cuando el mensaje
desaparezca, el testigo de
advertencia ( ) maestro se
iluminará. En ese caso,
recomendamos que haga revisar
el vehículo por un distribuidor
HYUNDAI autorizado.
OAE058216L
OAE058265L
