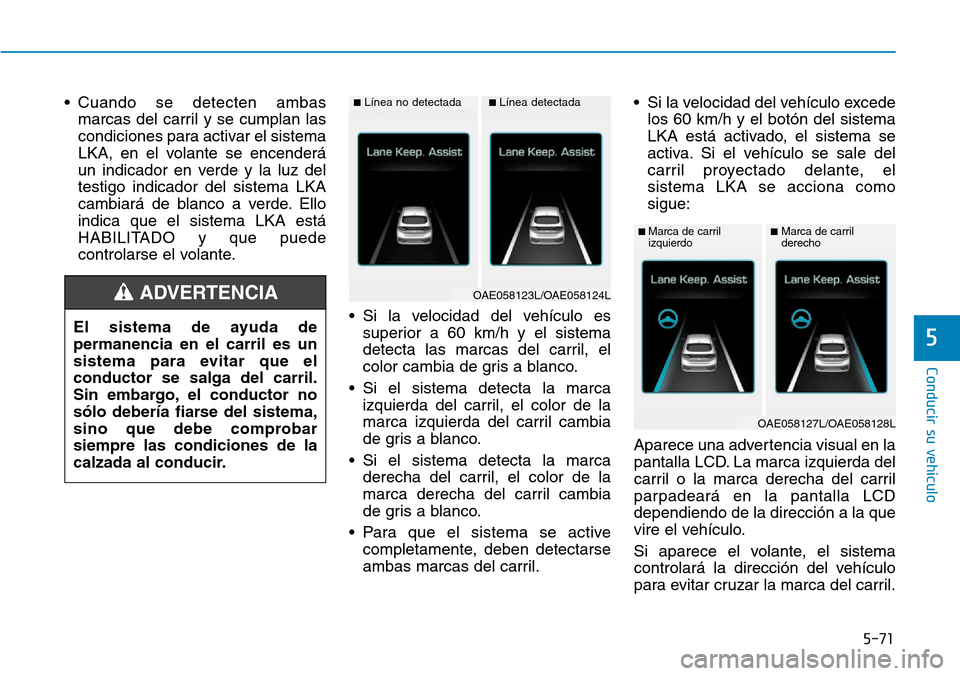

5-71
Conducir su vehículo
5
• Cuando se detecten ambas
marcas del carril y se cumplan las
condiciones para activar el sistema
LKA, en el volante se encenderá
un indicador en verde y la luz del
testigo indicador del sistema LKA
cambiará de blanco a verde. Ello
indica que el sistema LKA está
HABILITADO y que puede
controlarse el volante.
• Si la velocidad del vehículo es
superior a 60 km/h y el sistema
detecta las marcas del carril, el
color cambia de gris a blanco.
• Si el sistema detecta la marca
izquierda del carril, el color de la
marca izquierda del carril cambia
de gris a blanco.
• Si el sistema detecta la marca
derecha del carril, el color de la
marca derecha del carril cambia
de gris a blanco.
• Para que el sistema se active
completamente, deben detectarse
ambas marcas del carril.• Si la velocidad del vehículo excede
los 60 km/h y el botón del sistema
LKA está activado, el sistema se
activa. Si el vehículo se sale del
carril proyectado delante, el
sistema LKA se acciona como
sigue:
Aparece una advertencia visual en la
pantalla LCD. La marca izquierda del
carril o la marca derecha del carril
parpadeará en la pantalla LCD
dependiendo de la dirección a la que
vire el vehículo.
Si aparece el volante, el sistema
controlará la dirección del vehículo
para evitar cruzar la marca del carril.■Línea no detectada
OAE058123L/OAE058124L
■Línea detectada
El sistema de ayuda de
permanencia en el carril es un
sistema para evitar que el
conductor se salga del carril.
Sin embargo, el conductor no
sólo debería fiarse del sistema,
sino que debe comprobar
siempre las condiciones de la
calzada al conducir.
ADVERTENCIA
â– Marca de carril
izquierdo
OAE058127L/OAE058128L
â– Marca de carril
derecho

Conducir su vehículo

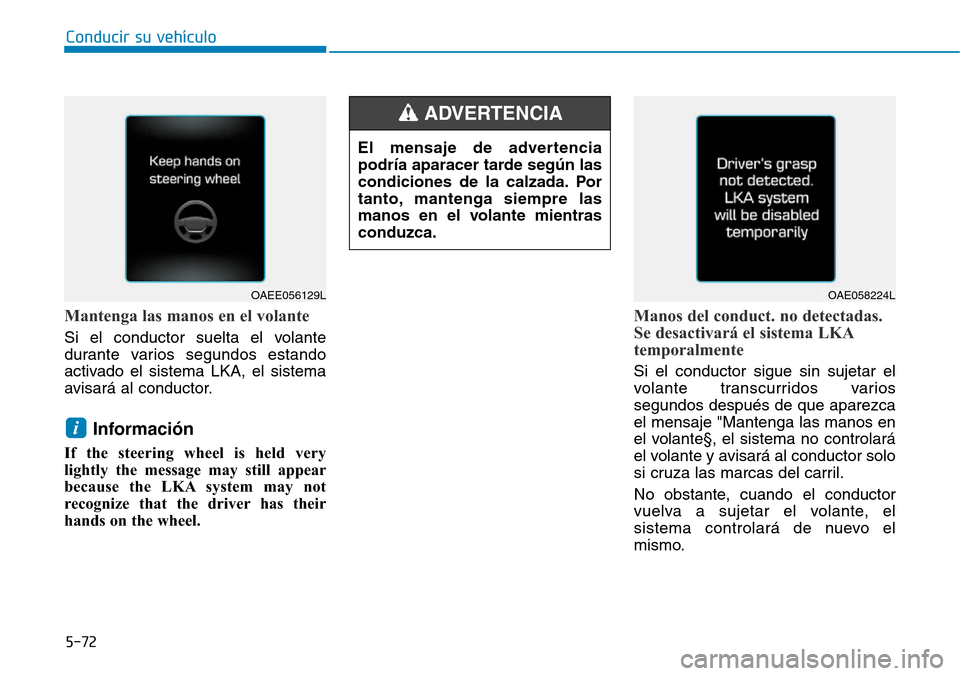

5-72
Mantenga las manos en el volante
Si el conductor suelta el volante
durante varios segundos estando
activado el sistema LKA, el sistema
avisará al conductor.
Información
If the steering wheel is held very
lightly the message may still appear
because the LKA system may not
recognize that the driver has their
hands on the wheel.
Manos del conduct. no detectadas.
Se desactivará el sistema LKA
temporalmente
Si el conductor sigue sin sujetar el
volante transcurridos varios
segundos después de que aparezca
el mensaje "Mantenga las manos en
el volante§, el sistema no controlará
el volante y avisará al conductor solo
si cruza las marcas del carril.
No obstante, cuando el conductor
vuelva a sujetar el volante, el
sistema controlará de nuevo el
mismo.
i
El mensaje de advertencia
podría aparacer tarde según las
condiciones de la calzada. Por
tanto, mantenga siempre las
manos en el volante mientras
conduzca.
ADVERTENCIA
OAE058224LOAEE056129L

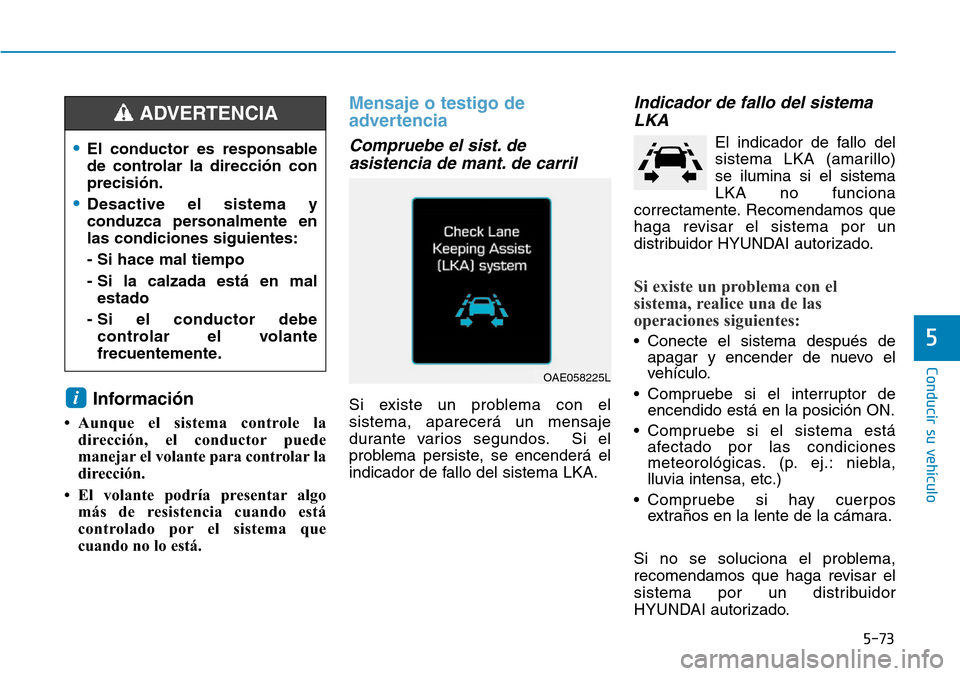

5-73
Conducir su vehículo
5
Información
• Aunque el sistema controle la
dirección, el conductor puede
manejar el volante para controlar la
dirección.
• El volante podría presentar algo
más de resistencia cuando está
controlado por el sistema que
cuando no lo está.
Mensaje o testigo de
advertencia
Compruebe el sist. de
asistencia de mant. de carril
Si existe un problema con el
sistema, aparecerá un mensaje
durante varios segundos. Si el
problema persiste, se encenderá el
indicador de fallo del sistema LKA.
Indicador de fallo del sistema
LKA
El indicador de fallo del
sistema LKA (amarillo)
se ilumina si el sistema
LKA no funciona
correctamente. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Si existe un problema con el
sistema, realice una de las
operaciones siguientes:
• Conecte el sistema después de
apagar y encender de nuevo el
vehículo.
• Compruebe si el interruptor de
encendido está en la posición ON.
• Compruebe si el sistema está
afectado por las condiciones
meteorológicas. (p. ej.: niebla,
lluvia intensa, etc.)
• Compruebe si hay cuerpos
extraños en la lente de la cámara.
Si no se soluciona el problema,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
OAE058225L
•El conductor es responsable
de controlar la dirección con
precisión.
•Desactive el sistema y
conduzca personalmente en
las condiciones siguientes:
- Si hace mal tiempo
- Si la calzada está en mal
estado
- Si el conductor debe
controlar el volante
frecuentemente.
ADVERTENCIA

Conducir su vehículo

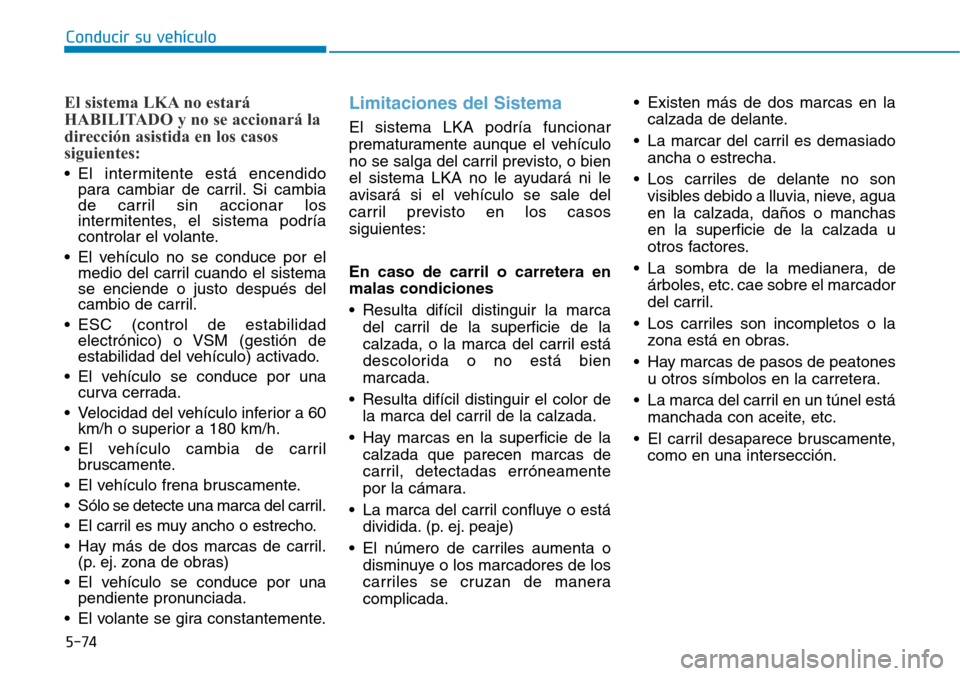

5-74
El sistema LKA no estará
HABILITADO y no se accionará la
dirección asistida en los casos
siguientes:
• El intermitente está encendido
para cambiar de carril. Si cambia
de carril sin accionar los
intermitentes, el sistema podría
controlar el volante.
• El vehículo no se conduce por el
medio del carril cuando el sistema
se enciende o justo después del
cambio de carril.
• ESC (control de estabilidad
electrónico) o VSM (gestión de
estabilidad del vehículo) activado.
• El vehículo se conduce por una
curva cerrada.
• Velocidad del vehículo inferior a 60
km/h o superior a 180 km/h.
• El vehículo cambia de carril
bruscamente.
• El vehículo frena bruscamente.
• Sólo se detecte una marca del carril.
• El carril es muy ancho o estrecho.
• Hay más de dos marcas de carril.
(p. ej. zona de obras)
• El vehículo se conduce por una
pendiente pronunciada.
• El volante se gira constantemente.
Limitaciones del Sistema
El sistema LKA podría funcionar
prematuramente aunque el vehículo
no se salga del carril previsto, o bien
el sistema LKA no le ayudará ni le
avisará si el vehículo se sale del
carril previsto en los casos
siguientes:
En caso de carril o carretera en
malas condiciones
• Resulta difícil distinguir la marca
del carril de la superficie de la
calzada, o la marca del carril está
descolorida o no está bien
marcada.
• Resulta difícil distinguir el color de
la marca del carril de la calzada.
• Hay marcas en la superficie de la
calzada que parecen marcas de
carril, detectadas erróneamente
por la cámara.
• La marca del carril confluye o está
dividida. (p. ej. peaje)
• El número de carriles aumenta o
disminuye o los marcadores de los
carriles se cruzan de manera
complicada.• Existen más de dos marcas en la
calzada de delante.
• La marcar del carril es demasiado
ancha o estrecha.
• Los carriles de delante no son
visibles debido a lluvia, nieve, agua
en la calzada, daños o manchas
en la superficie de la calzada u
otros factores.
• La sombra de la medianera, de
árboles, etc. cae sobre el marcador
del carril.
• Los carriles son incompletos o la
zona está en obras.
• Hay marcas de pasos de peatones
u otros símbolos en la carretera.
• La marca del carril en un túnel está
manchada con aceite, etc.
• El carril desaparece bruscamente,
como en una intersección.

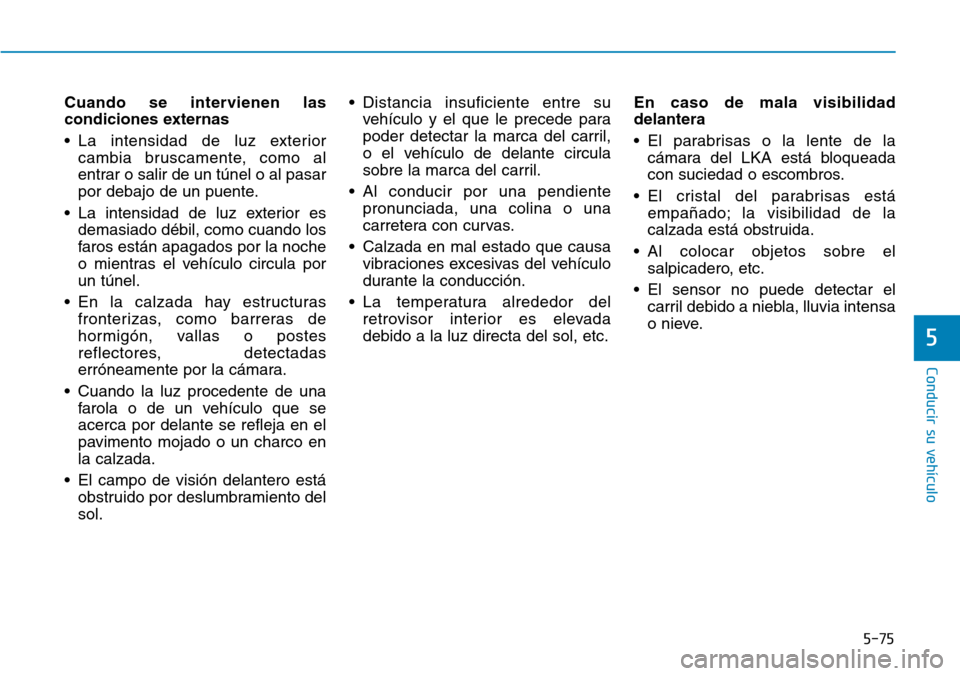

5-75
Conducir su vehículo
5
Cuando se intervienen las
condiciones externas
• La intensidad de luz exterior
cambia bruscamente, como al
entrar o salir de un túnel o al pasar
por debajo de un puente.
• La intensidad de luz exterior es
demasiado débil, como cuando los
faros están apagados por la noche
o mientras el vehículo circula por
un túnel.
• En la calzada hay estructuras
fronterizas, como barreras de
hormigón, vallas o postes
reflectores, detectadas
erróneamente por la cámara.
• Cuando la luz procedente de una
farola o de un vehículo que se
acerca por delante se refleja en el
pavimento mojado o un charco en
la calzada.
• El campo de visión delantero está
obstruido por deslumbramiento del
sol.• Distancia insuficiente entre su
vehículo y el que le precede para
poder detectar la marca del carril,
o el vehículo de delante circula
sobre la marca del carril.
• Al conducir por una pendiente
pronunciada, una colina o una
carretera con curvas.
• Calzada en mal estado que causa
vibraciones excesivas del vehículo
durante la conducción.
• La temperatura alrededor del
retrovisor interior es elevada
debido a la luz directa del sol, etc.En caso de mala visibilidad
delantera
• El parabrisas o la lente de la
cámara del LKA está bloqueada
con suciedad o escombros.
• El cristal del parabrisas está
empañado; la visibilidad de la
calzada está obstruida.
• Al colocar objetos sobre el
salpicadero, etc.
• El sensor no puede detectar el
carril debido a niebla, lluvia intensa
o nieve.

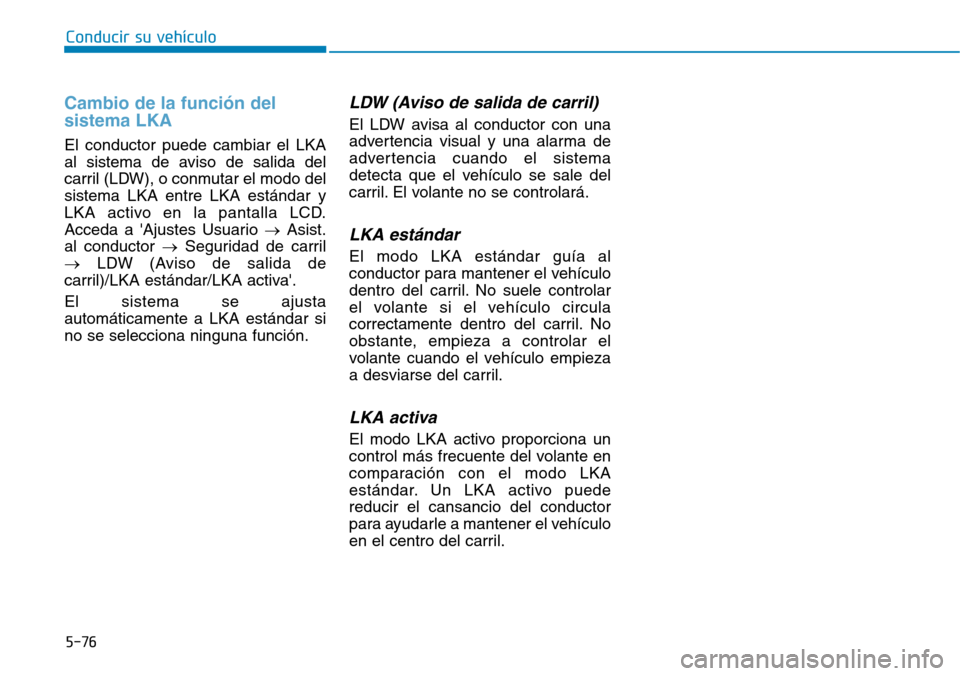

Cambio de la función del
sistema LKA
El conductor puede cambiar el LKA
al sistema de aviso de salida del
carril (LDW), o conmutar el modo del
sistema LKA entre LKA estándar y
LKA activo en la pantalla LCD.
Acceda a 'Ajustes Usuario →Asist.
al conductor →Seguridad de carril
→LDW (Aviso de salida de
carril)/LKA estándar/LKA activa'.
El sistema se ajusta
automáticamente a LKA estándar si
no se selecciona ninguna función.
LDW (Aviso de salida de carril)
El LDW avisa al conductor con una
advertencia visual y una alarma de
advertencia cuando el sistema
detecta que el vehículo se sale del
carril. El volante no se controlará.
LKA estándar
El modo LKA estándar guía al
conductor para mantener el vehículo
dentro del carril. No suele controlar
el volante si el vehículo circula
correctamente dentro del carril. No
obstante, empieza a controlar el
volante cuando el vehículo empieza
a desviarse del carril.
LKA activa
El modo LKA activo proporciona un
control más frecuente del volante en
comparación con el modo LKA
estándar. Un LKA activo puede
reducir el cansancio del conductor
para ayudarle a mantener el vehículo
en el centro del carril.
Conducir su vehículo
5-76

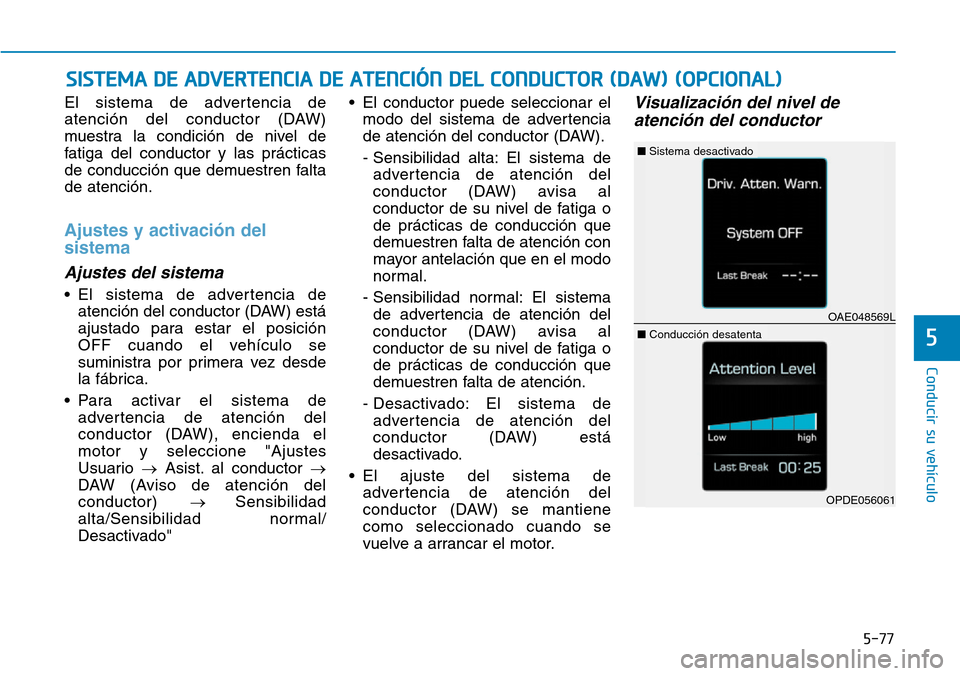

El sistema de advertencia de
atención del conductor (DAW)
muestra la condición de nivel de
fatiga del conductor y las prácticas
de conducción que demuestren falta
de atención.
Ajustes y activación del
sistema
Ajustes del sistema
• El sistema de advertencia de
atención del conductor (DAW) está
ajustado para estar el posición
OFF cuando el vehículo se
suministra por primera vez desde
la fábrica.
• Para activar el sistema de
advertencia de atención del
conductor (DAW), encienda el
motor y seleccione "Ajustes
Usuario →Asist. al conductor →
DAW (Aviso de atención del
conductor) → Sensibilidad
alta/Sensibilidad normal/
Desactivado"• El conductor puede seleccionar el
modo del sistema de advertencia
de atención del conductor (DAW).
- Sensibilidad alta: El sistema de
advertencia de atención del
conductor (DAW) avisa al
conductor de su nivel de fatiga o
de prácticas de conducción que
demuestren falta de atención con
mayor antelación que en el modo
normal.
- Sensibilidad normal: El sistema
de advertencia de atención del
conductor (DAW) avisa al
conductor de su nivel de fatiga o
de prácticas de conducción que
demuestren falta de atención.
- Desactivado: El sistema de
advertencia de atención del
conductor (DAW) está
desactivado.
• El ajuste del sistema de
advertencia de atención del
conductor (DAW) se mantiene
como seleccionado cuando se
vuelve a arrancar el motor.
Visualización del nivel de
atención del conductor
SISTEMA DE ADVERTENCIA DE ATENCIÓN DEL CONDUCTOR (DAW) (OPCIONAL)
5-77
Conducir su vehículo
5
OAE048569L
â– Sistema desactivado
OPDE056061
■Conducción desatenta

• El conductor puede monitorizar
sus condiciones de conducción en
la pantalla LCD.
Al seleccionar la pestaña del modo
de ASSIST ( ) en la pantalla
LCD aparecerá la pantalla DAW si
el sistema está activado.(Para
más detalles, consulte el
apartado "Pantalla LCD" en el
capítulo 3.)
• El nivel de atención del conductor
se visualiza en una escala de 1 a
5. Cuanto más bajo es el nivel,
menor es la atención del
conductor.• El nivel disminuye cuando el
conductor no realiza ninguna
pausa durante un periodo de
tiempo.
• El nivel aumenta cuando el
conductor conduce atentamente
durante un periodo de tiempo.
• Cuando el conductor enciende el
sistema durante la conducción, se
muestra el "nivel y la hora del
último descanso".
Realice una pausa
• El mensaje "Considere tomar un
descanso" aparece en la pantalla
LCD y suena una señal acústica
para sugerir al conductor que
realice una pausa cuando el nivel
de atención del conductor es
inferior a 1.
• El sistema de advertencia de
atención del conductor (DAW) no
recomienda al conductor que haga
una pausa si el tiempo de
conducción total es inferior a 10
minutos.
Conducir su vehículo
5-78

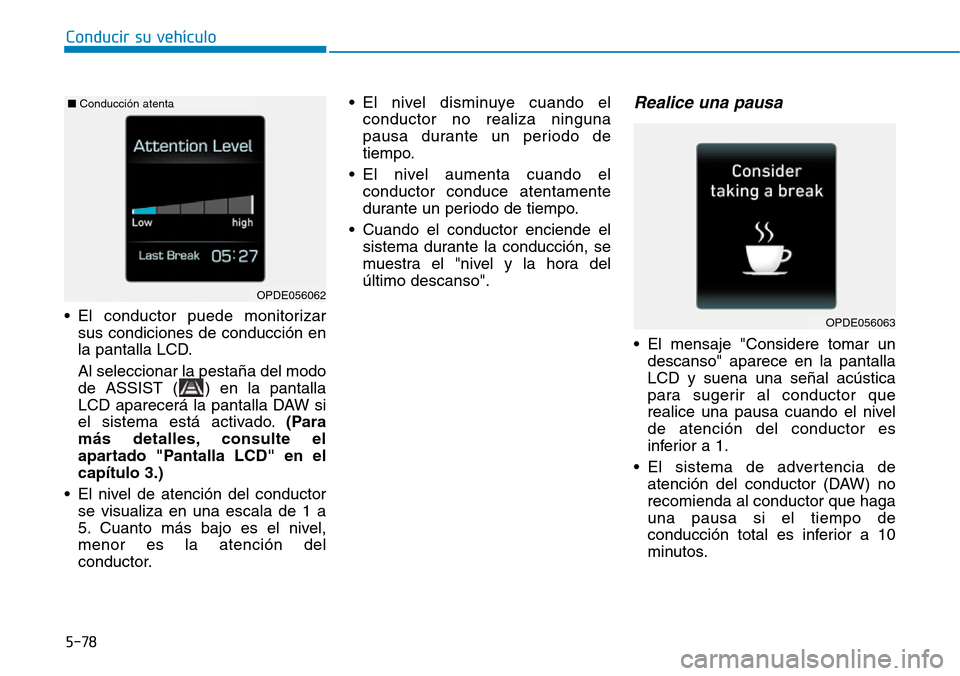

■Conducción atenta
OPDE056062
OPDE056063

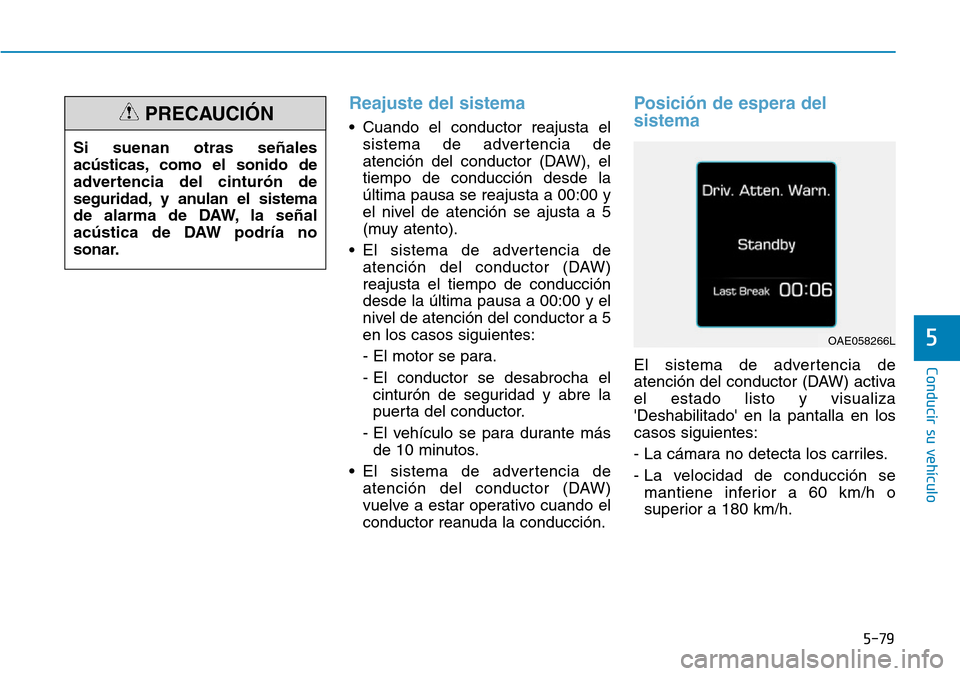

Reajuste del sistema
• Cuando el conductor reajusta el
sistema de advertencia de
atención del conductor (DAW), el
tiempo de conducción desde la
última pausa se reajusta a 00:00 y
el nivel de atención se ajusta a 5
(muy atento).
• El sistema de advertencia de
atención del conductor (DAW)
reajusta el tiempo de conducción
desde la última pausa a 00:00 y el
nivel de atención del conductor a 5
en los casos siguientes:
- El motor se para.
- El conductor se desabrocha el
cinturón de seguridad y abre la
puerta del conductor.
- El vehículo se para durante más
de 10 minutos.
• El sistema de advertencia de
atención del conductor (DAW)
vuelve a estar operativo cuando el
conductor reanuda la conducción.
Posición de espera del
sistema
El sistema de advertencia de
atención del conductor (DAW) activa
el estado listo y visualiza
'Deshabilitado' en la pantalla en los
casos siguientes:
- La cámara no detecta los carriles.
- La velocidad de conducción se
mantiene inferior a 60 km/h o
superior a 180 km/h.
5-79
Conducir su vehículo
5OAE058266L
Si suenan otras señales
acústicas, como el sonido de
advertencia del cinturón de
seguridad, y anulan el sistema
de alarma de DAW, la señal
acústica de DAW podría no
sonar.
PRECAUCIÓN

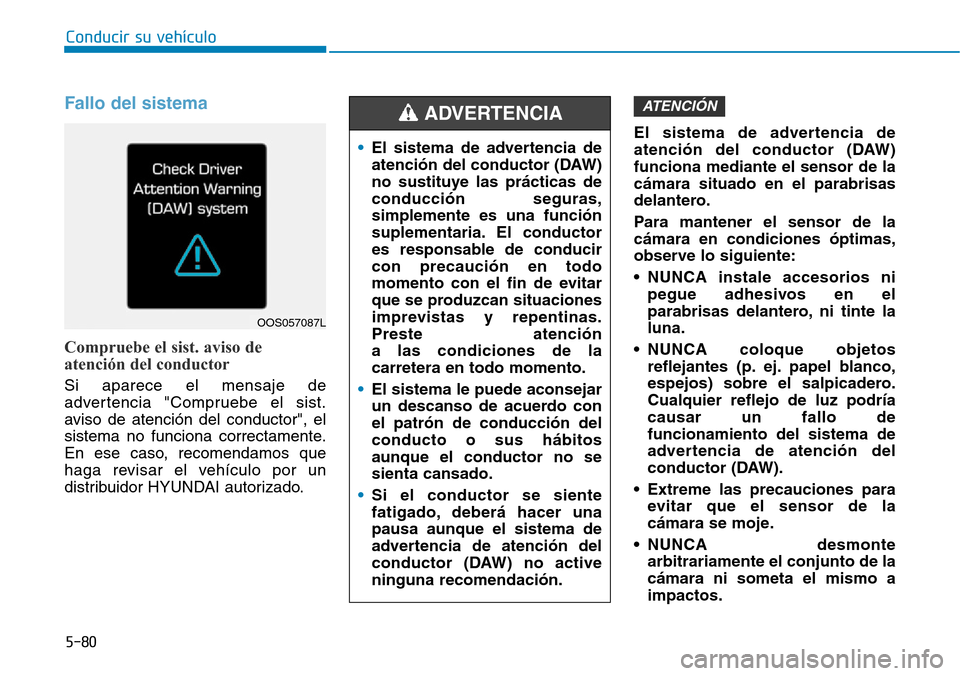

Fallo del sistema
Compruebe el sist. aviso de
atención del conductor
Si aparece el mensaje de
advertencia "Compruebe el sist.
aviso de atención del conductor", el
sistema no funciona correctamente.
En ese caso, recomendamos que
haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.El sistema de advertencia de
atención del conductor (DAW)
funciona mediante el sensor de la
cámara situado en el parabrisas
delantero.
Para mantener el sensor de la
cámara en condiciones óptimas,
observe lo siguiente:
• NUNCA instale accesorios ni
pegue adhesivos en el
parabrisas delantero, ni tinte la
luna.
• NUNCA coloque objetos
reflejantes (p. ej. papel blanco,
espejos) sobre el salpicadero.
Cualquier reflejo de luz podría
causar un fallo de
funcionamiento del sistema de
advertencia de atención del
conductor (DAW).
• Extreme las precauciones para
evitar que el sensor de la
cámara se moje.
• NUNCA desmonte
arbitrariamente el conjunto de la
cámara ni someta el mismo a
impactos.
ATENCIÓN
Conducir su vehículo
5-80
OOS057087L
•El sistema de advertencia de
atención del conductor (DAW)
no sustituye las prácticas de
conducción seguras,
simplemente es una función
suplementaria. El conductor
es responsable de conducir
con precaución en todo
momento con el fin de evitar
que se produzcan situaciones
imprevistas y repentinas.
Preste atención
a las condiciones de la
carretera en todo momento.
•El sistema le puede aconsejar
un descanso de acuerdo con
el patrón de conducción del
conducto o sus hábitos
aunque el conductor no se
sienta cansado.
•Si el conductor se siente
fatigado, deberá hacer una
pausa aunque el sistema de
advertencia de atención del
conductor (DAW) no active
ninguna recomendación.
ADVERTENCIA
