Hyundai Ioniq Plug-in Hybrid 2019 Manuale del proprietario (in Italian)

3-151
Funzioni di utilità del vostro veicolo
3

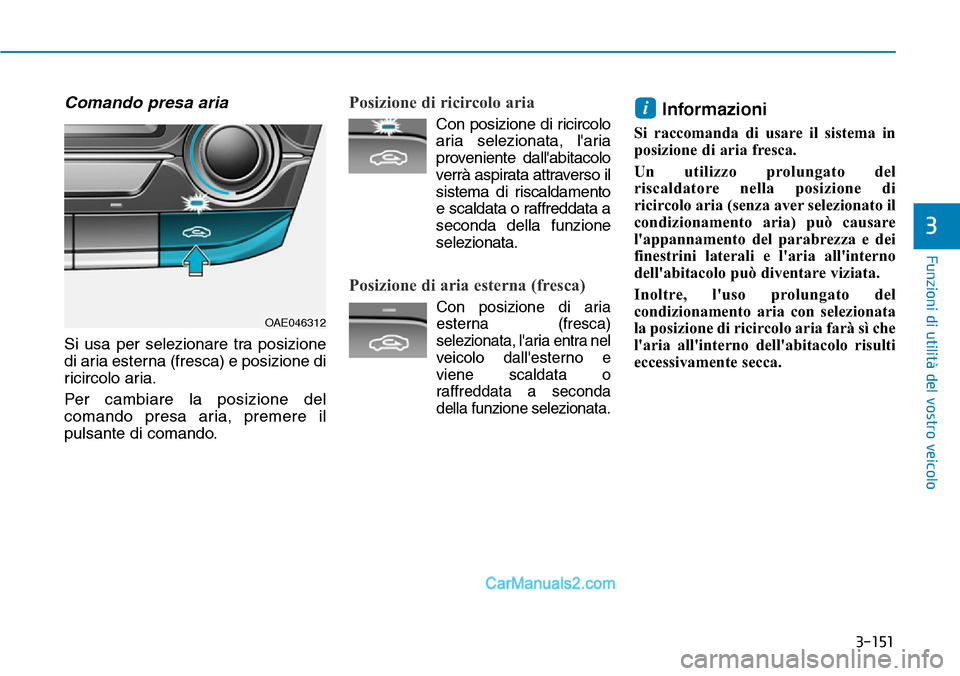

Comando presa aria
Si usa per selezionare tra posizione
di aria esterna (fresca) e posizione di
ricircolo aria.
Per cambiare la posizione del
comando presa aria, premere il
pulsante di comando.
Posizione di ricircolo aria
Con posizione di ricircolo
aria selezionata, l'aria
proveniente dall'abitacolo
verrà aspirata attraverso il
sistema di riscaldamento
e scaldata o raffreddata a
seconda della funzione
selezionata.
Posizione di aria esterna (fresca)
Con posizione di aria
esterna (fresca)
selezionata, l'aria entra nel
veicolo dall'esterno e
viene scaldata o
raffreddata a seconda
della funzione selezionata.
Informazioni
Si raccomanda di usare il sistema in
posizione di aria fresca.
Un utilizzo prolungato del
riscaldatore nella posizione di
ricircolo aria (senza aver selezionato il
condizionamento aria) può causare
l'appannamento del parabrezza e dei
finestrini laterali e l'aria all'interno
dell'abitacolo può diventare viziata.
Inoltre, l'uso prolungato del
condizionamento aria con selezionata
la posizione di ricircolo aria farà sì che
l'aria all'interno dell'abitacolo risulti
eccessivamente secca.
i
OAE046312

3-152
Funzioni di utilità del vostro veicolo

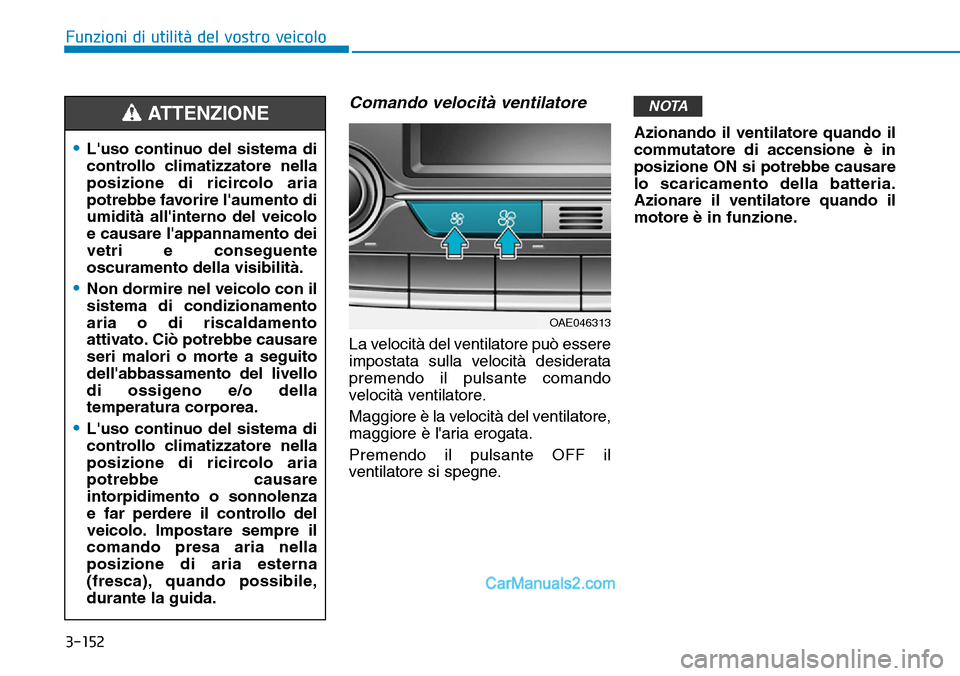

Comando velocità ventilatore
La velocità del ventilatore può essere
impostata sulla velocità desiderata
premendo il pulsante comando
velocità ventilatore.
Maggiore è la velocità del ventilatore,
maggiore è l'aria erogata.
Premendo il pulsante OFF il
ventilatore si spegne.Azionando il ventilatore quando il
commutatore di accensione è in
posizione ON si potrebbe causare
lo scaricamento della batteria.
Azionare il ventilatore quando il
motore è in funzione.
NOTA
•L'uso continuo del sistema di
controllo climatizzatore nella
posizione di ricircolo aria
potrebbe favorire l'aumento di
umidità all'interno del veicolo
e causare l'appannamento dei
vetri e conseguente
oscuramento della visibilità.
•Non dormire nel veicolo con il
sistema di condizionamento
aria o di riscaldamento
attivato. Ciò potrebbe causare
seri malori o morte a seguito
dell'abbassamento del livello
di ossigeno e/o della
temperatura corporea.
•L'uso continuo del sistema di
controllo climatizzatore nella
posizione di ricircolo aria
potrebbe causare
intorpidimento o sonnolenza
e far perdere il controllo del
veicolo. Impostare sempre il
comando presa aria nella
posizione di aria esterna
(fresca), quando possibile,
durante la guida.
ATTENZIONE
OAE046313

3-153
Funzioni di utilità del vostro veicolo
3

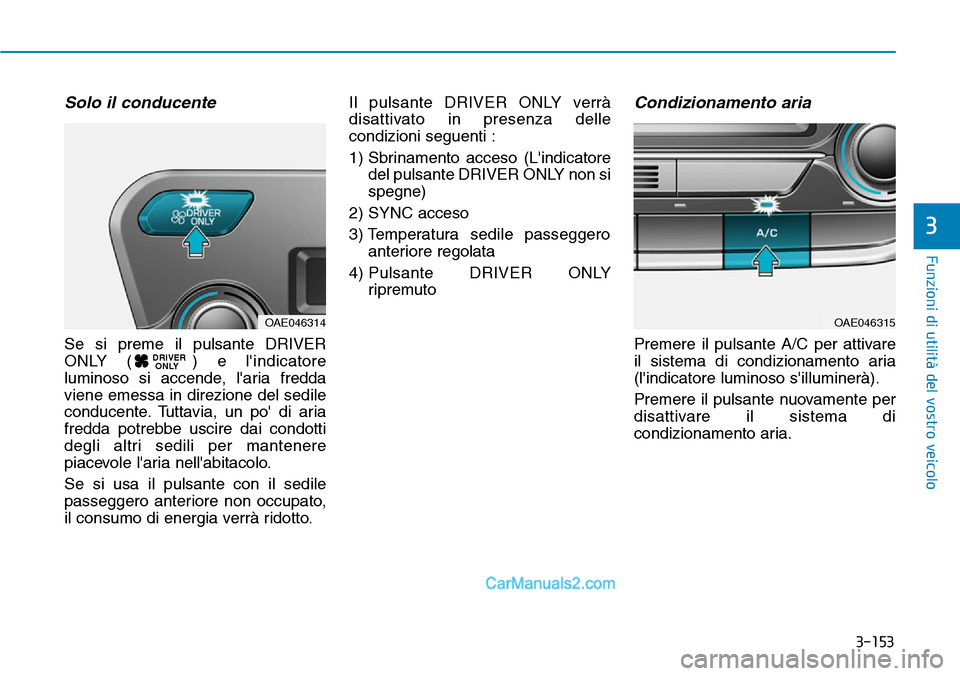

Solo il conducente
Se si preme il pulsante DRIVER
ONLY ( ) e l'indicatore
luminoso si accende, l'aria fredda
viene emessa in direzione del sedile
conducente. Tuttavia, un po' di aria
fredda potrebbe uscire dai condotti
degli altri sedili per mantenere
piacevole l'aria nell'abitacolo.
Se si usa il pulsante con il sedile
passeggero anteriore non occupato,
il consumo di energia verrà ridotto.Il pulsante DRIVER ONLY verrà
disattivato in presenza delle
condizioni seguenti :
1) Sbrinamento acceso (L'indicatore
del pulsante DRIVER ONLY non si
spegne)
2) SYNC acceso
3) Temperatura sedile passeggero
anteriore regolata
4) Pulsante DRIVER ONLY
ripremuto
Condizionamento aria
Premere il pulsante A/C per attivare
il sistema di condizionamento aria
(l'indicatore luminoso s'illuminerà).
Premere il pulsante nuovamente per
disattivare il sistema di
condizionamento aria.DRIVER
ONLY
OAE046314OAE046315

3-154
Funzioni di utilità del vostro veicolo

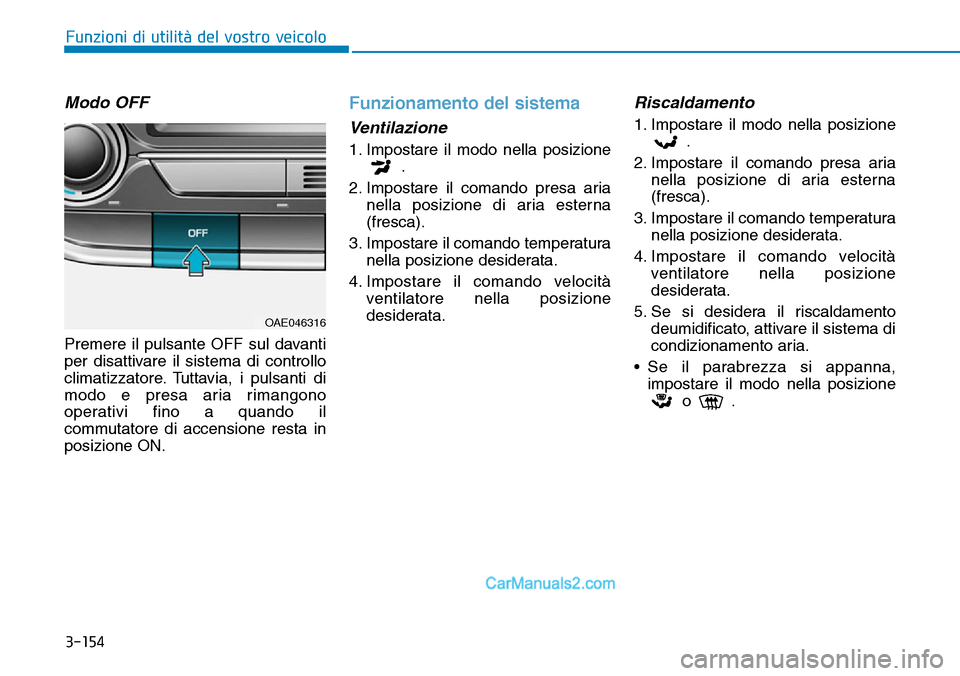

Modo OFF
Premere il pulsante OFF sul davanti
per disattivare il sistema di controllo
climatizzatore. Tuttavia, i pulsanti di
modo e presa aria rimangono
operativi fino a quando il
commutatore di accensione resta in
posizione ON.
Funzionamento del sistema
Ventilazione
1. Impostare il modo nella posizione
.
2. Impostare il comando presa aria
nella posizione di aria esterna
(fresca).
3. Impostare il comando temperatura
nella posizione desiderata.
4. Impostare il comando velocità
ventilatore nella posizione
desiderata.
Riscaldamento
1. Impostare il modo nella posizione
.
2. Impostare il comando presa aria
nella posizione di aria esterna
(fresca).
3. Impostare il comando temperatura
nella posizione desiderata.
4. Impostare il comando velocità
ventilatore nella posizione
desiderata.
5. Se si desidera il riscaldamento
deumidificato, attivare il sistema di
condizionamento aria.
• Se il parabrezza si appanna,
impostare il modo nella posizione
o .
OAE046316

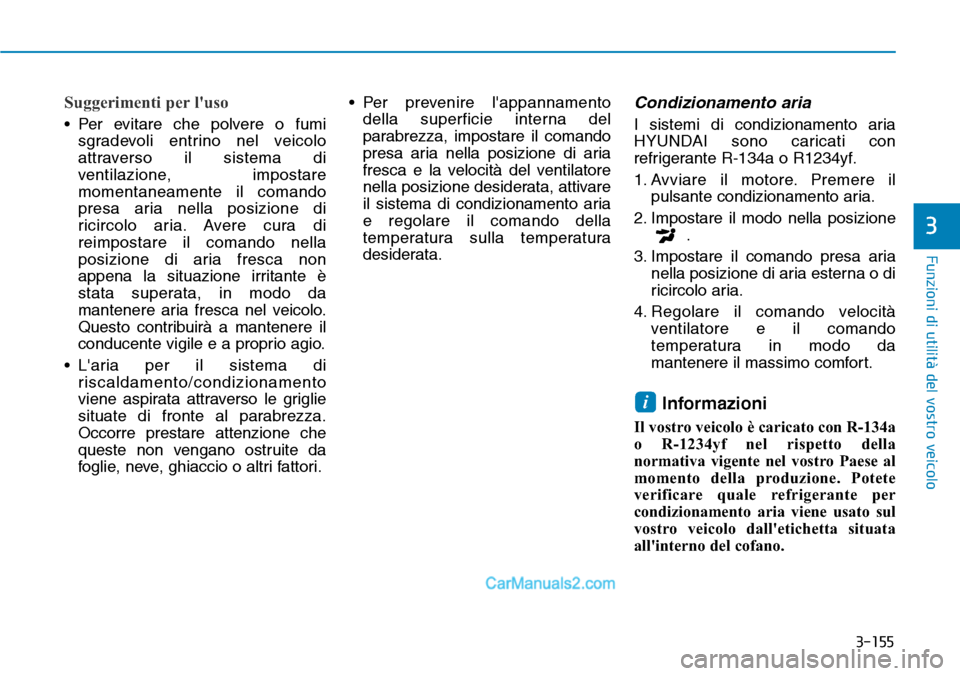

3-155
Funzioni di utilità del vostro veicolo
3
Suggerimenti per l'uso
• Per evitare che polvere o fumi
sgradevoli entrino nel veicolo
attraverso il sistema di
ventilazione, impostare
momentaneamente il comando
presa aria nella posizione di
ricircolo aria. Avere cura di
reimpostare il comando nella
posizione di aria fresca non
appena la situazione irritante è
stata superata, in modo da
mantenere aria fresca nel veicolo.
Questo contribuirà a mantenere il
conducente vigile e a proprio agio.
• L'aria per il sistema di
riscaldamento/condizionamento
viene aspirata attraverso le griglie
situate di fronte al parabrezza.
Occorre prestare attenzione che
queste non vengano ostruite da
foglie, neve, ghiaccio o altri fattori.• Per prevenire l'appannamento
della superficie interna del
parabrezza, impostare il comando
presa aria nella posizione di aria
fresca e la velocità del ventilatore
nella posizione desiderata, attivare
il sistema di condizionamento aria
e regolare il comando della
temperatura sulla temperatura
desiderata.
Condizionamento aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R1234yf.
1. Avviare il motore. Premere il
pulsante condizionamento aria.
2. Impostare il modo nella posizione
.
3. Impostare il comando presa aria
nella posizione di aria esterna o di
ricircolo aria.
4. Regolare il comando velocità
ventilatore e il comando
temperatura in modo da
mantenere il massimo comfort.
Informazioni
Il vostro veicolo è caricato con R-134a
o R-1234yf nel rispetto della
normativa vigente nel vostro Paese al
momento della produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
i

3-156
Funzioni di utilità del vostro veicolo

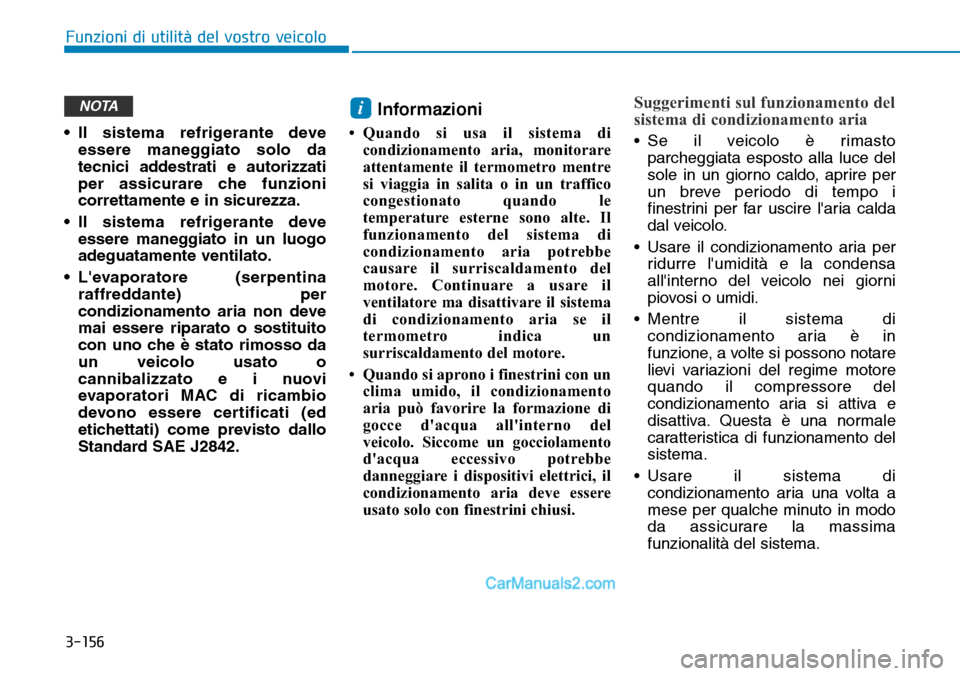

• Il sistema refrigerante deve
essere maneggiato solo da
tecnici addestrati e autorizzati
per assicurare che funzioni
correttamente e in sicurezza.
• Il sistema refrigerante deve
essere maneggiato in un luogo
adeguatamente ventilato.
• L'evaporatore (serpentina
raffreddante) per
condizionamento aria non deve
mai essere riparato o sostituito
con uno che è stato rimosso da
un veicolo usato o
cannibalizzato e i nuovi
evaporatori MAC di ricambio
devono essere certificati (ed
etichettati) come previsto dallo
Standard SAE J2842.
Informazioni
• Quando si usa il sistema di
condizionamento aria, monitorare
attentamente il termometro mentre
si viaggia in salita o in un traffico
congestionato quando le
temperature esterne sono alte. Il
funzionamento del sistema di
condizionamento aria potrebbe
causare il surriscaldamento del
motore. Continuare a usare il
ventilatore ma disattivare il sistema
di condizionamento aria se il
termometro indica un
surriscaldamento del motore.
• Quando si aprono i finestrini con un
clima umido, il condizionamento
aria può favorire la formazione di
gocce d'acqua all'interno del
veicolo. Siccome un gocciolamento
d'acqua eccessivo potrebbe
danneggiare i dispositivi elettrici, il
condizionamento aria deve essere
usato solo con finestrini chiusi.
Suggerimenti sul funzionamento del
sistema di condizionamento aria
• Se il veicolo è rimasto
parcheggiata esposto alla luce del
sole in un giorno caldo, aprire per
un breve periodo di tempo i
finestrini per far uscire l'aria calda
dal veicolo.
• Usare il condizionamento aria per
ridurre l'umidità e la condensa
all'interno del veicolo nei giorni
piovosi o umidi.
• Mentre il sistema di
condizionamento aria è in
funzione, a volte si possono notare
lievi variazioni del regime motore
quando il compressore del
condizionamento aria si attiva e
disattiva. Questa è una normale
caratteristica di funzionamento del
sistema.
• Usare il sistema di
condizionamento aria una volta a
mese per qualche minuto in modo
da assicurare la massima
funzionalità del sistema.
iNOTA

3-157
Funzioni di utilità del vostro veicolo
3
• Quando si usa il sistema di
condizionamento aria, si potrebbe
notare un gocciolamento (o una
pozza) di acqua chiara sotto il lato
passeggero del veicolo. Questa è
una normale caratteristica di
funzionamento del sistema.
• Usando il sistema di
condizionamento aria nella
posizione di ricircolo aria, si ottiene
il massimo raffreddamento, tuttavia
un uso continuo in questo modo
potrebbe far sì che l'aria all'interno
dell'abitacolo divenga viziata.
• Durante il funzionamento nel modo
di raffreddamento, a volte si può
notare un flusso di aria nebulizzata
dovuto al rapido raffreddamento e
all'umidità dell'aria aspirata.
Questa è una normale
caratteristica di funzionamento del

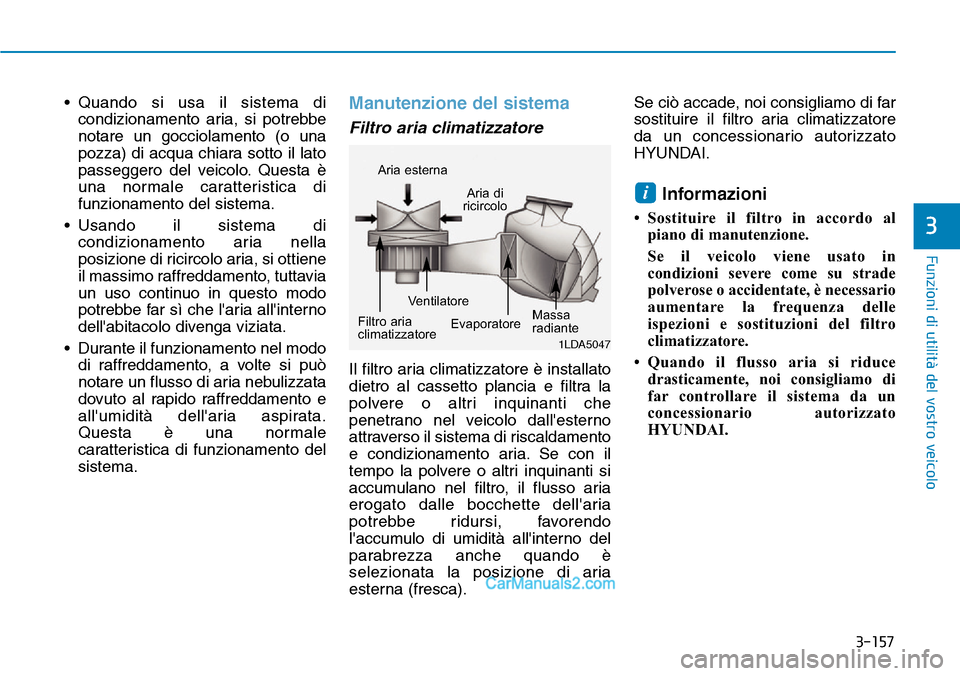

sistema.Manutenzione del sistema
Filtro aria climatizzatore
Il filtro aria climatizzatore è installato
dietro al cassetto plancia e filtra la
polvere o altri inquinanti che
penetrano nel veicolo dall'esterno
attraverso il sistema di riscaldamento
e condizionamento aria. Se con il
tempo la polvere o altri inquinanti si
accumulano nel filtro, il flusso aria
erogato dalle bocchette dell'aria
potrebbe ridursi, favorendo
l'accumulo di umidità all'interno del
parabrezza anche quando è
selezionata la posizione di aria
esterna (fresca).Se ciò accade, noi consigliamo di far
sostituire il filtro aria climatizzatore
da un concessionario autorizzato
HYUNDAI.
Informazioni
• Sostituire il filtro in accordo al
piano di manutenzione.
Se il veicolo viene usato in
condizioni severe come su strade
polverose o accidentate, è necessario
aumentare la frequenza delle
ispezioni e sostituzioni del filtro
climatizzatore.
• Quando il flusso aria si riduce
drasticamente, noi consigliamo di
far controllare il sistema da un
concessionario autorizzato
HYUNDAI.
i
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatoreVentilatore
EvaporatoreMassa
radiante

3-158
Funzioni di utilità del vostro veicolo

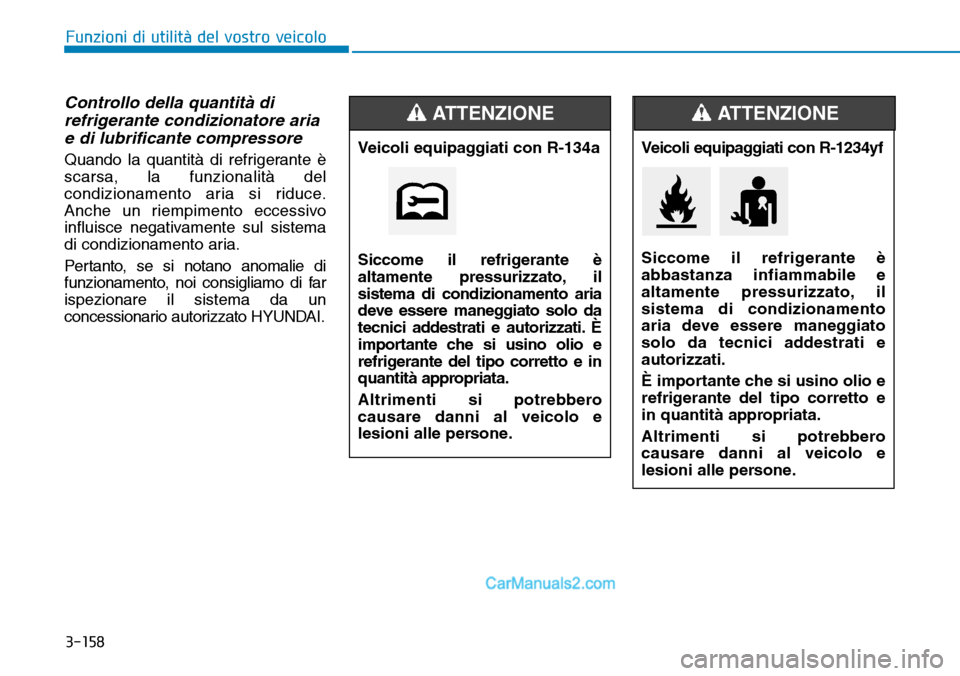

Controllo della quantità di
refrigerante condizionatore aria
e di lubrificante compressore
Quando la quantità di refrigerante è
scarsa, la funzionalità del
condizionamento aria si riduce.
Anche un riempimento eccessivo
influisce negativamente sul sistema
di condizionamento aria.
Pertanto, se si notano anomalie di
funzionamento, noi consigliamo di far
ispezionare il sistema da un
concessionario autorizzato HYUNDAI.Veicoli equipaggiati con R-1234yf
Siccome il refrigerante è
abbastanza infiammabile e
altamente pressurizzato, il
sistema di condizionamento
aria deve essere maneggiato
solo da tecnici addestrati e
autorizzati.
È importante che si usino olio e
refrigerante del tipo corretto e
in quantità appropriata.
Altrimenti si potrebbero
causare danni al veicolo e
lesioni alle persone.
ATTENZIONE
Veicoli equipaggiati con R-134a
Siccome il refrigerante è
altamente pressurizzato, il
sistema di condizionamento aria
deve essere maneggiato solo da
tecnici addestrati e autorizzati. È
importante che si usino olio e
refrigerante del tipo corretto e in
quantità appropriata.
Altrimenti si potrebbero
causare danni al veicolo e
lesioni alle persone.
ATTENZIONE

3-159
Funzioni di utilità del vostro veicolo
3

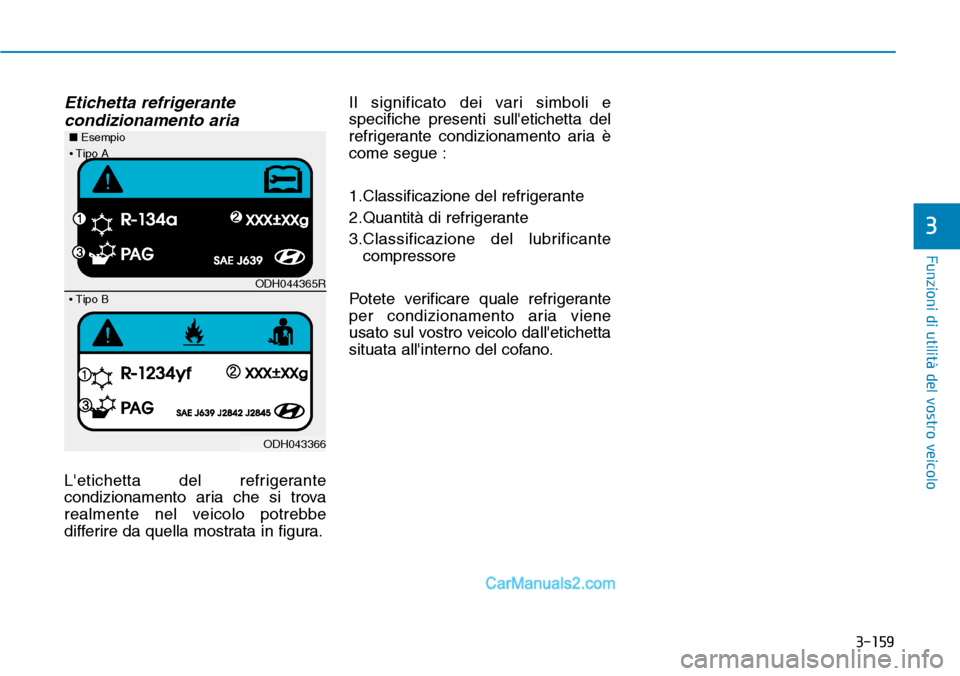

Etichetta refrigerante
condizionamento aria
L'etichetta del refrigerante
condizionamento aria che si trova
realmente nel veicolo potrebbe
differire da quella mostrata in figura.Il significato dei vari simboli e
specifiche presenti sull'etichetta del
refrigerante condizionamento aria è
come segue :
1.Classificazione del refrigerante
2.Quantità di refrigerante
3.Classificazione del lubrificante
compressore
Potete verificare quale refrigerante
per condizionamento aria viene
usato sul vostro veicolo dall'etichetta
situata all'interno del cofano.
ODH044365R
ODH043366 â– Esempio
•Tipo B
•Tipo A

3-160
Funzioni di utilità del vostro veicolo

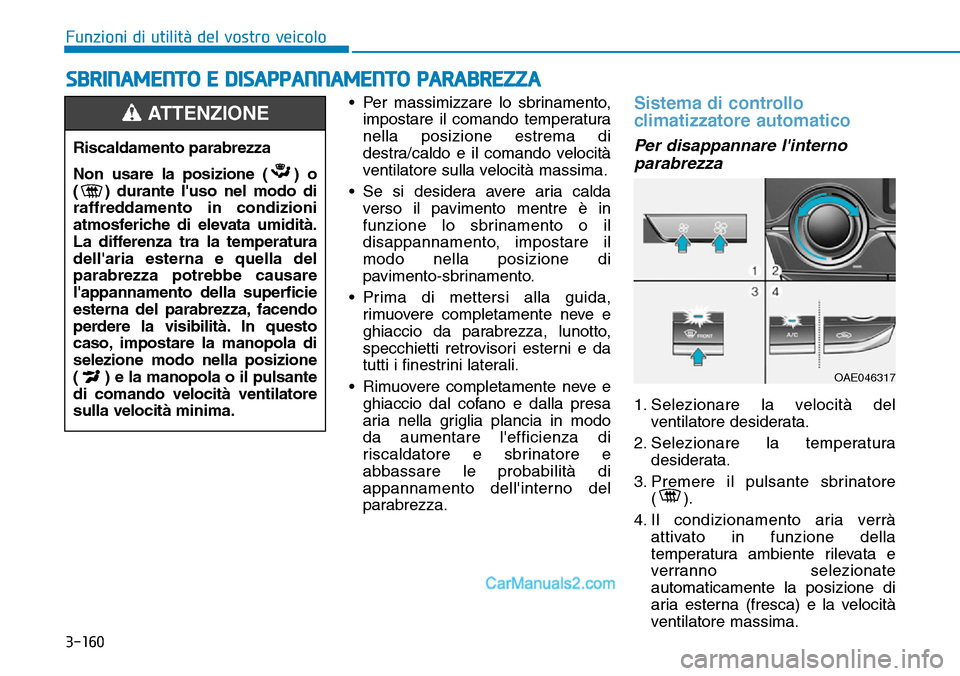

SBRINAMENTO E DISAPPANNAMENTO PARABREZZA
• Per massimizzare lo sbrinamento,
impostare il comando temperatura
nella posizione estrema di
destra/caldo e il comando velocità
ventilatore sulla velocità massima.
• Se si desidera avere aria calda
verso il pavimento mentre è in
funzione lo sbrinamento o il
disappannamento, impostare il
modo nella posizione di
pavimento-sbrinamento.
• Prima di mettersi alla guida,
rimuovere completamente neve e
ghiaccio da parabrezza, lunotto,
specchietti retrovisori esterni e da
tutti i finestrini laterali.
• Rimuovere completamente neve e
ghiaccio dal cofano e dalla presa
aria nella griglia plancia in modo
da aumentare l'efficienza di
riscaldatore e sbrinatore e
abbassare le probabilità di
appannamento dell'interno del
parabrezza.Sistema di controllo
climatizzatore automatico
Per disappannare l'interno
parabrezza
1. Selezionare la velocità del
ventilatore desiderata.
2. Selezionare la temperatura
desiderata.
3. Premere il pulsante sbrinatore
().
4. Il condizionamento aria verrà
attivato in funzione della
temperatura ambiente rilevata e
verranno selezionate
automaticamente la posizione di
aria esterna (fresca) e la velocità
ventilatore massima.
Riscaldamento parabrezza
Non usare la posizione ( ) o
( ) durante l'uso nel modo di
raffreddamento in condizioni
atmosferiche di elevata umidità.
La differenza tra la temperatura
dell'aria esterna e quella del
parabrezza potrebbe causare
l'appannamento della superficie
esterna del parabrezza, facendo
perdere la visibilità. In questo
caso, impostare la manopola di
selezione modo nella posizione
( ) e la manopola o il pulsante
di comando velocità ventilatore
sulla velocità minima.
ATTENZIONE
OAE046317
