7-84
Mantenimiento

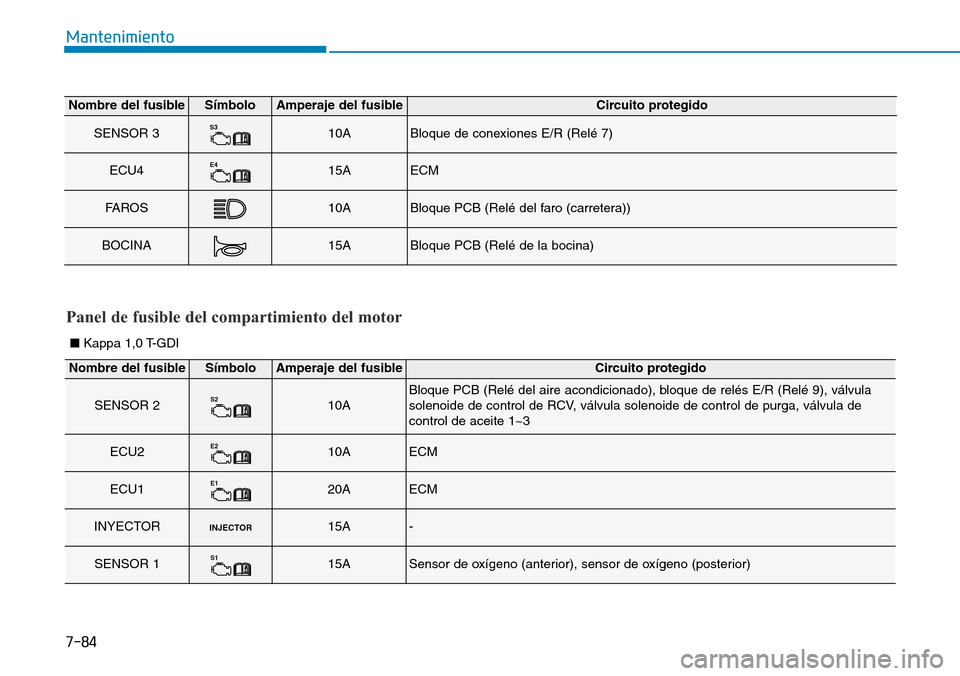

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU4E415AECM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)
Panel de fusible del compartimiento del motor
■ Kappa 1,0 T-GDI
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 2S210ABloque PCB (Relé del aire acondicionado), bloque de relés E/R (Relé 9), válvula
solenoide de control de RCV, válvula solenoide de control de purga, válvula de
control de aceite 1~3
ECU2E210AECM
ECU1E120AECM
INYECTORINJECTOR15A-
SENSOR 1S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)

7-85
7
Mantenimiento

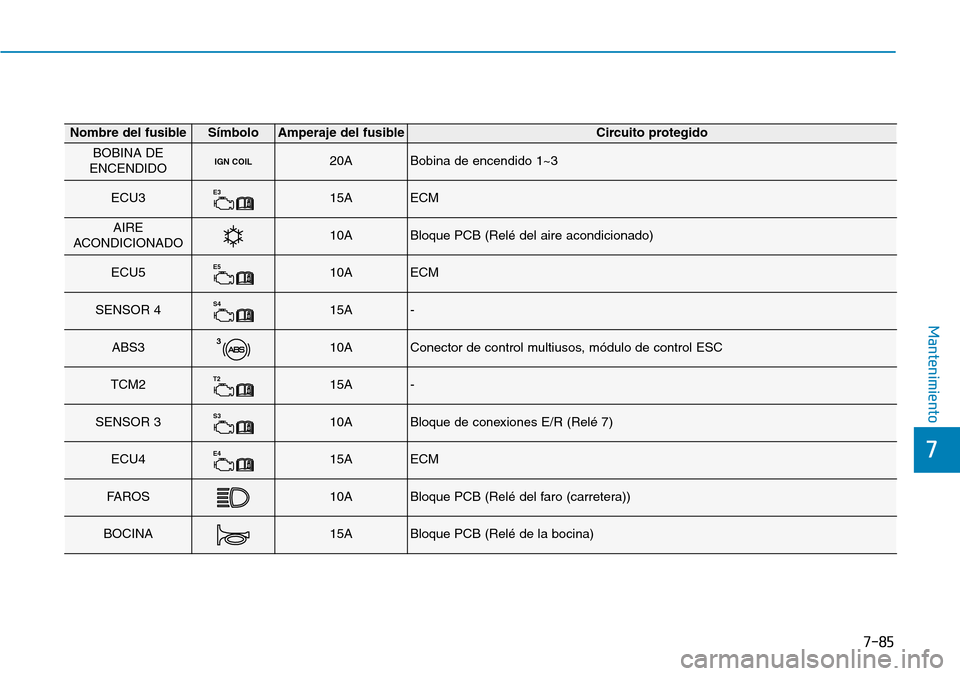

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
BOBINA DE
ENCENDIDOIGN COIL20ABobina de encendido 1~3
ECU3E315AECM
AIRE
ACONDICIONADO10ABloque PCB (Relé del aire acondicionado)
ECU5E510AECM
SENSOR 4S415A-
ABS3310AConector de control multiusos, módulo de control ESC
TCM2T215A-
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU4E415AECM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)

7-86
Mantenimiento

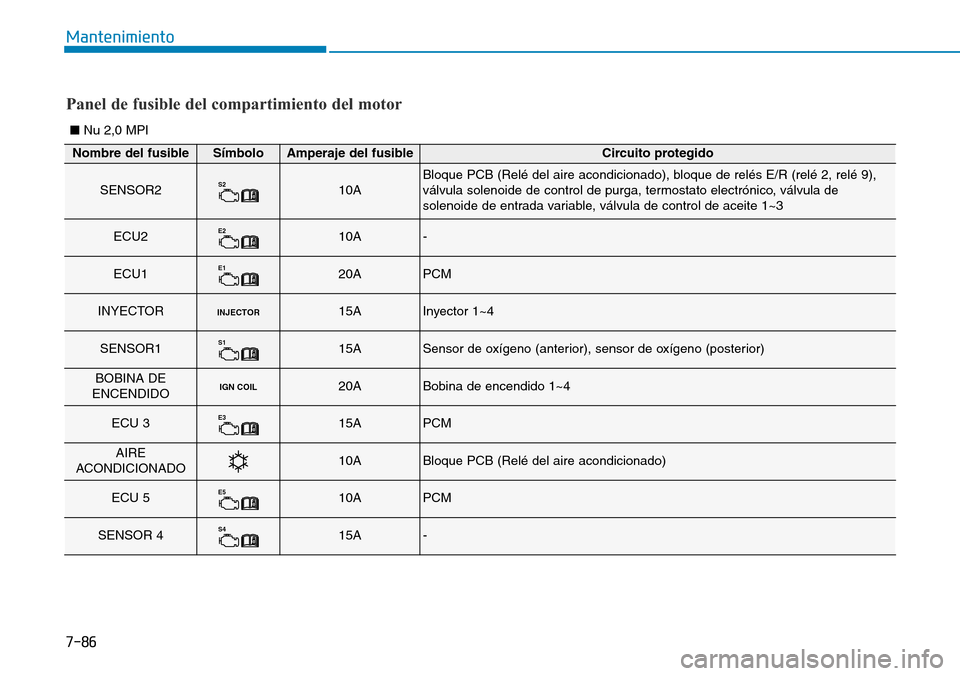

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR2S210ABloque PCB (Relé del aire acondicionado), bloque de relés E/R (relé 2, relé 9),
válvula solenoide de control de purga, termostato electrónico, válvula de
solenoide de entrada variable, válvula de control de aceite 1~3
ECU2E210A-
ECU1E120APCM
INYECTORINJECTOR15AInyector 1~4
SENSOR1S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)
BOBINA DE
ENCENDIDOIGN COIL20ABobina de encendido 1~4
ECU 3E315APCM
AIRE
ACONDICIONADO10ABloque PCB (Relé del aire acondicionado)
ECU 5E510APCM
SENSOR 4S415A-
Panel de fusible del compartimiento del motor
■ Nu 2,0 MPI

7-87
7
Mantenimiento

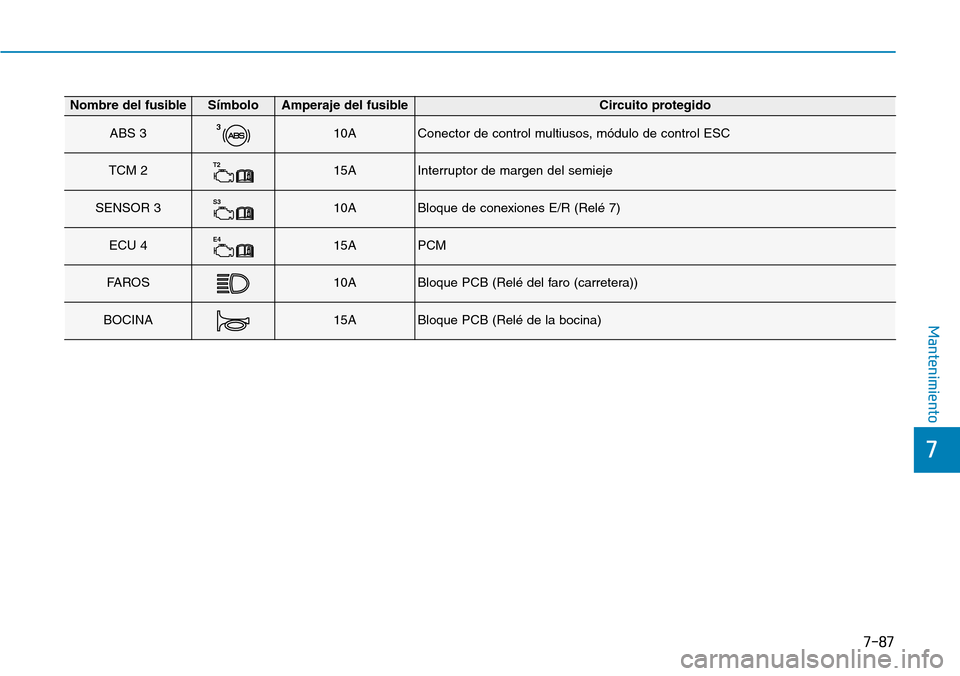

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
ABS 3310AConector de control multiusos, módulo de control ESC
TCM 2T215AInterruptor de margen del semieje
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU 4E415APCM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)

7-88
Mantenimiento

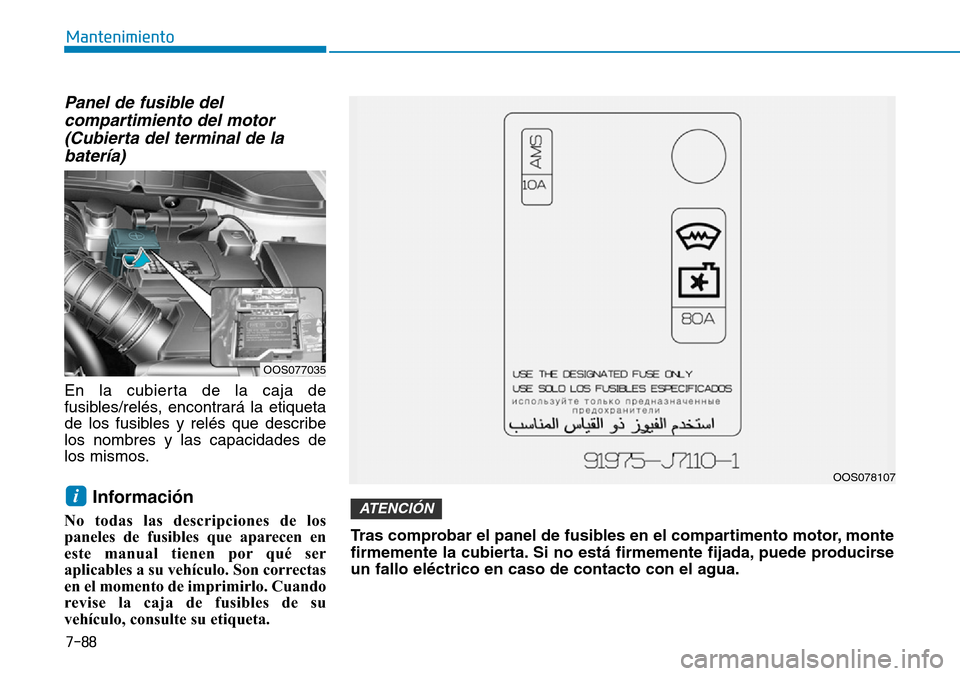

Panel de fusible del
compartimiento del motor
(Cubierta del terminal de la
batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capacidades de
los mismos.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OOS077035
OOS078107
Tras comprobar el panel de fusibles en el compartimento motor, monte
firmemente la cubierta. Si no está firmemente fijada, puede producirse
un fallo eléctrico en caso de contacto con el agua.
ATENCIÓN

7-89
7
Mantenimiento

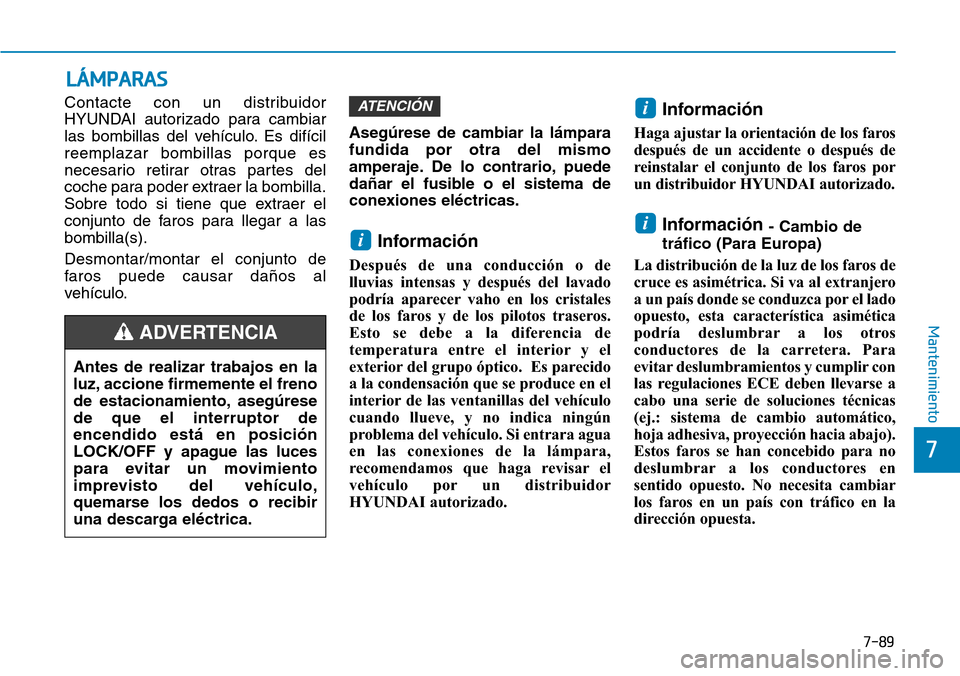

Contacte con un distribuidor
HYUNDAI autorizado para cambiar
las bombillas del vehículo. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a las
bombilla(s).
Desmontar/montar el conjunto de
faros puede causar daños al
vehículo.Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
Información
Después de una conducción o de
lluvias intensas y después del lavado
podría aparecer vaho en los cristales
de los faros y de los pilotos traseros.
Esto se debe a la diferencia de
temperatura entre el interior y el
exterior del grupo óptico. Es parecido
a la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Información
Haga ajustar la orientación de los faros
después de un accidente o después de
reinstalar el conjunto de los faros por
un distribuidor HYUNDAI autorizado.
Información - Cambio de
tráfico (Para Europa)
La distribución de la luz de los faros de
cruce es asimétrica. Si va al extranjero
a un país donde se conduzca por el lado
opuesto, esta característica asimética
podría deslumbrar a los otros
conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(ej.: sistema de cambio automático,
hoja adhesiva, proyección hacia abajo).
Estos faros se han concebido para no
deslumbrar a los conductores en
sentido opuesto. No necesita cambiar
los faros en un país con tráfico en la
dirección opuesta.i
i
i
ATENCIÓN
LÁMPARAS
Antes de realizar trabajos en la
luz, accione firmemente el freno
de estacionamiento, aseg

7-90
Mantenimiento

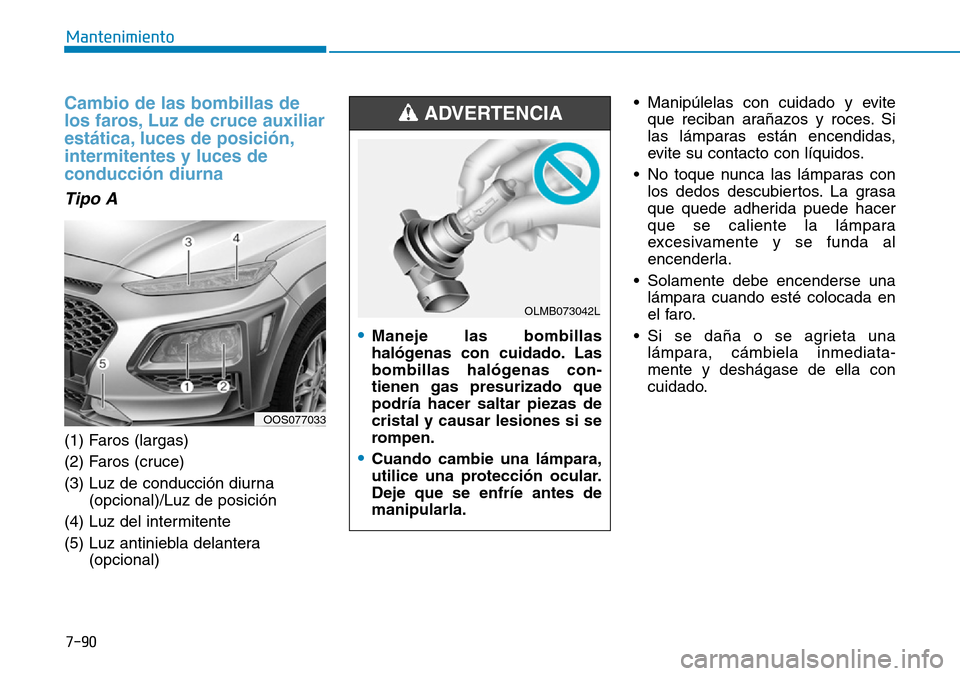

Cambio de las bombillas de
los faros, Luz de cruce auxiliar
estática, luces de posición,
intermitentes y luces de
conducción diurna
Tipo A
(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de conducción diurna
(opcional)/Luz de posición
(4) Luz del intermitente
(5) Luz antiniebla delantera
(opcional)• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
• No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla.
• Solamente debe encenderse una
lámpara cuando esté colocada en
el faro.
• Si se daña o se agrieta una
lámpara, cámbiela inmediata-
mente y deshágase de ella con
cuidado.
•Maneje las bombillas
halógenas con cuidado. Las
bombillas halógenas con-
tienen gas presurizado que
podría hacer saltar piezas de
cristal y causar lesiones si se
rompen.
•Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA
OLMB073042L
OOS077033

7-91
7

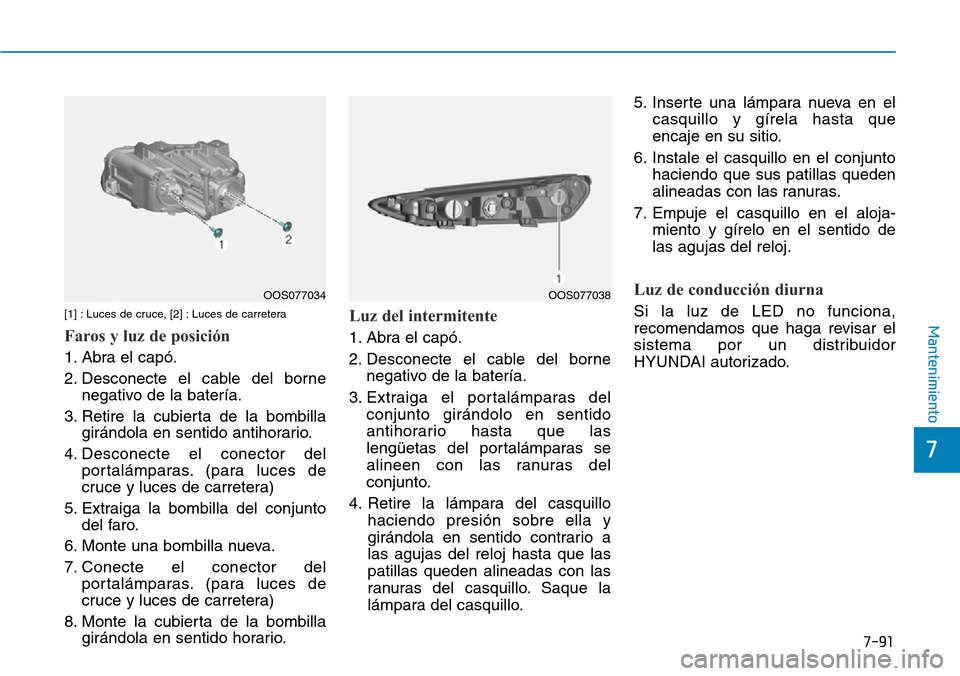

Mantenimiento[1] : Luces de cruce, [2] : Luces de carretera
Faros y luz de posición
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Retire la cubierta de la bombilla
girándola en sentido antihorario.
4. Desconecte el conector del
portalámparas. (para luces de
cruce y luces de carretera)
5. Extraiga la bombilla del conjunto
del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del
portalámparas. (para luces de
cruce y luces de carretera)
8. Monte la cubierta de la bombilla
girándola en sentido horario.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.5. Inserte una lámpara nueva en el
casquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja-
miento y gírelo en el sentido de
las agujas del reloj.
Luz de conducción diurna
Si la luz de LED no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
OOS077034OOS077038

7-92
Mantenimiento

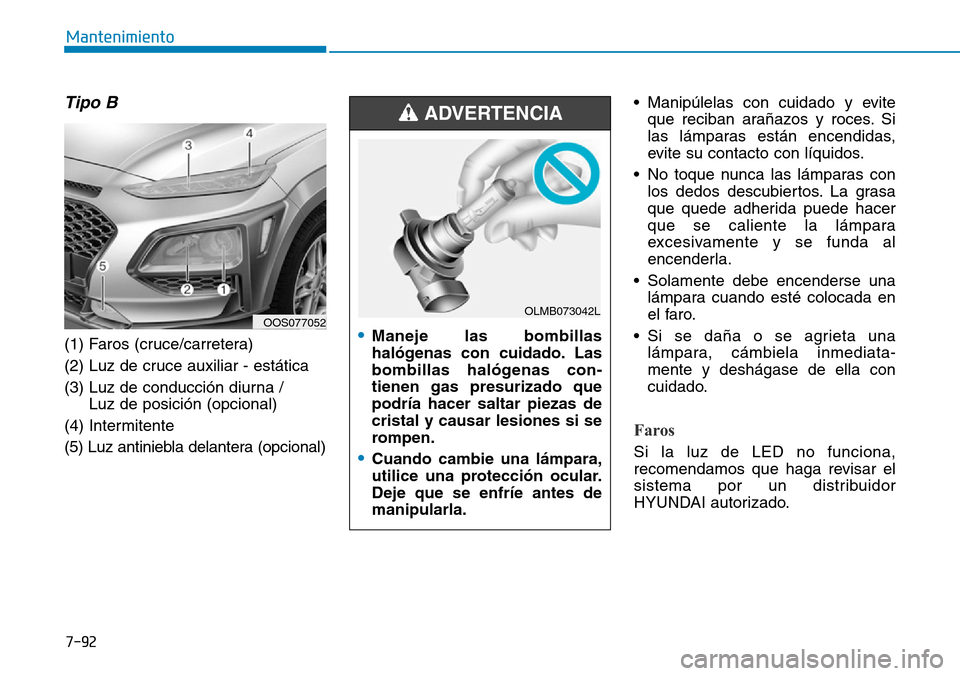

Tipo B
(1) Faros (cruce/carretera)
(2) Luz de cruce auxiliar - estática
(3) Luz de conducción diurna /
Luz de posición (opcional)
(4) Intermitente
(5) Luz antiniebla delantera (opcional)• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
• No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla.
• Solamente debe encenderse una
lámpara cuando esté colocada en
el faro.
• Si se daña o se agrieta una
lámpara, cámbiela inmediata-
mente y deshágase de ella con
cuidado.
Faros
Si la luz de LED no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
•Maneje las bombillas
halógenas con cuidado. Las
bombillas halógenas con-
tienen gas presurizado que
podría hacer saltar piezas de
cristal y causar lesiones si se
rompen.
•Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA
OLMB073042LOOS077052

7-93
7

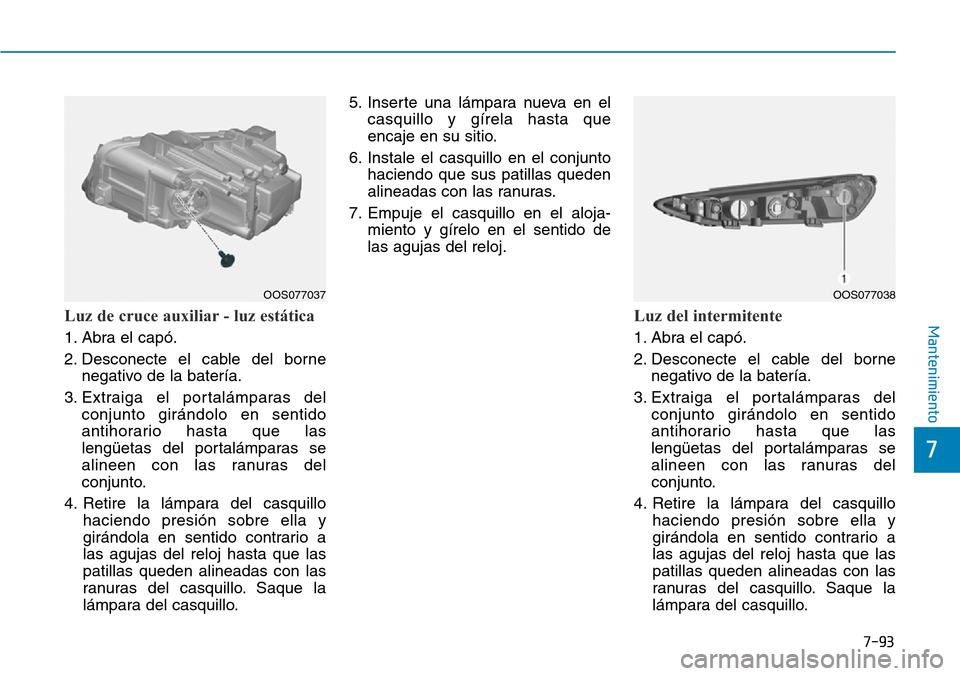

MantenimientoLuz de cruce auxiliar - luz estática
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.5. Inserte una lámpara nueva en el
casquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja-
miento y gírelo en el sentido de
las agujas del reloj.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.
OOS077037 OOS077038
