Mantenimiento
5. Inserte una lámpara nueva en el
casquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja-
miento y gírelo en el sentido de
las agujas del reloj.
Luz de posición y luz de conducción
diurna
Si la luz LED no funciona, haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.

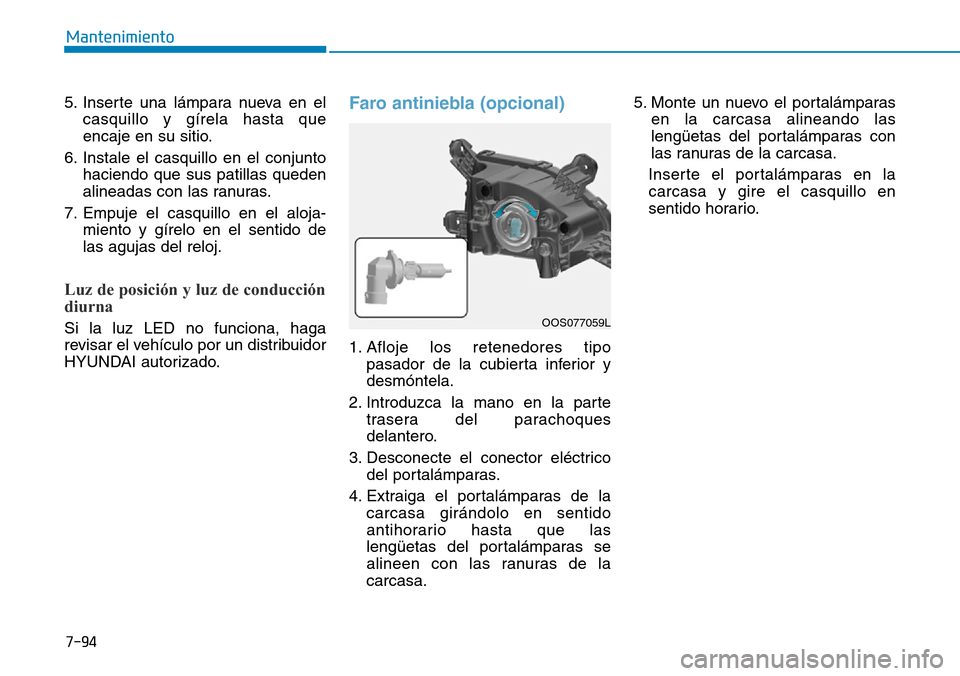

Faro antiniebla (opcional)
1. Afloje los retenedores tipo
pasador de la cubierta inferior y
desmóntela.
2. Introduzca la mano en la parte
trasera del parachoques
delantero.
3. Desconecte el conector eléctrico
del portalámparas.
4. Extraiga el portalámparas de la
carcasa girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la
carcasa.5. Monte un nuevo el portalámparas
en la carcasa alineando las
lengüetas del portalámparas con
las ranuras de la carcasa.
Inserte el portalámparas en la
carcasa y gire el casquillo en
sentido horario.
OOS077059L

7-95
7
Mantenimiento

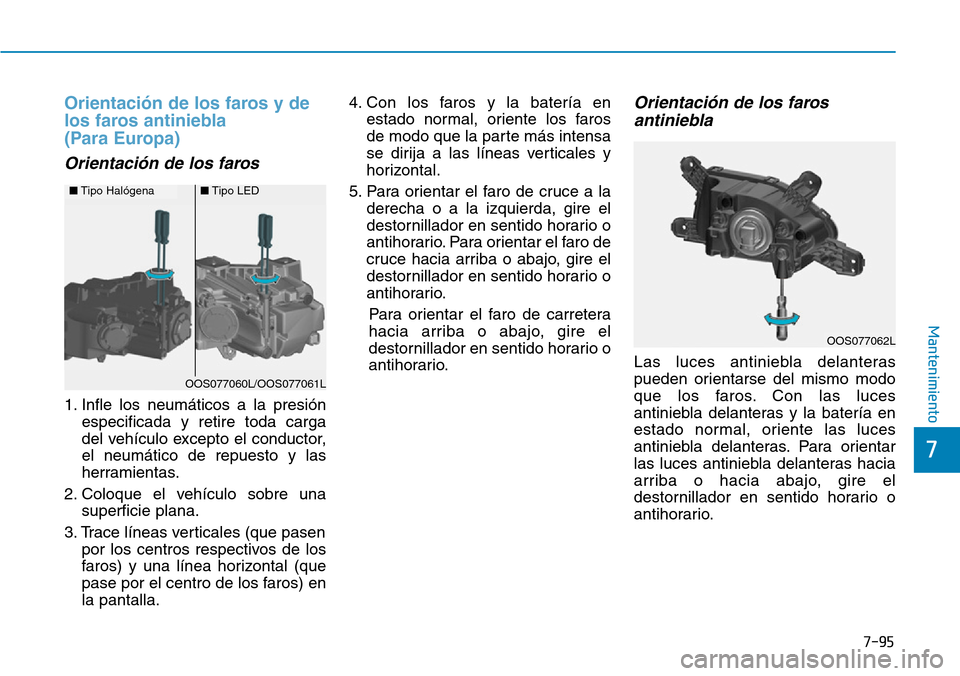

Orientación de los faros y de
los faros antiniebla
(Para Europa)
Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga
del vehículo excepto el conductor,
el neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen
por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.4. Con los faros y la batería en
estado normal, oriente los faros
de modo que la parte más intensa
se dirija a las líneas verticales y
horizontal.
5. Para orientar el faro de cruce a la
derecha o a la izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar el faro de
cruce hacia arriba o abajo, gire el
destornillador en sentido horario o
antihorario.
Para orientar el faro de carretera
hacia arriba o abajo, gire el
destornillador en sentido horario o
antihorario.
Orientación de los faros
antiniebla
Las luces antiniebla delanteras
pueden orientarse del mismo modo
que los faros. Con las luces
antiniebla delanteras y la batería en
estado normal, oriente las luces
antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
■Tipo Halógena■Tipo LED
OOS077060L/OOS077061L
OOS077062L

7-96
Mantenimiento
Condición del vehículo Tipo de luz H1 H2 H3 W1 W2 W3
Sin conductor
mm (pulgada)Halógena 625 (24,6) 617 (24,28)
332 (13,06)1506 (59,27) 1320 (51,95)
880 (34,63) LED 628 (24,71) 1503 (59,15)
Con conductor
mm (pulgada)Halógena 617 (24,28) 608 (23,93)
323 (12,71)1504 (59,15) 1320 (51,95)
LED 620 (24,4) 1503 (59,15)
■Halógena
â– LED
OOS077063L/OOS077063L

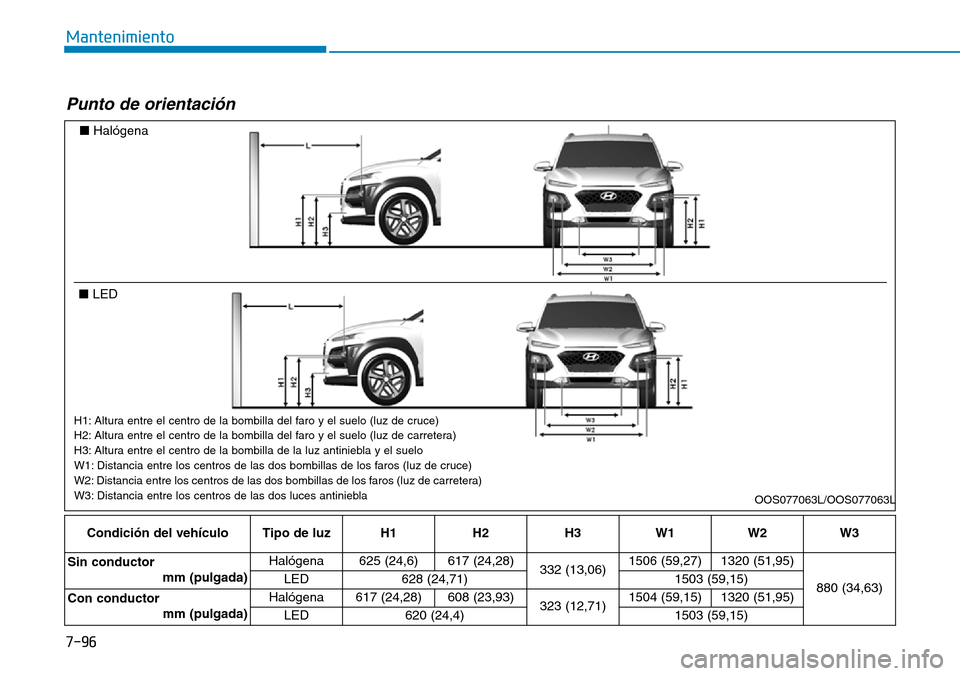

Punto de orientación
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla

7-97
7
Mantenimiento

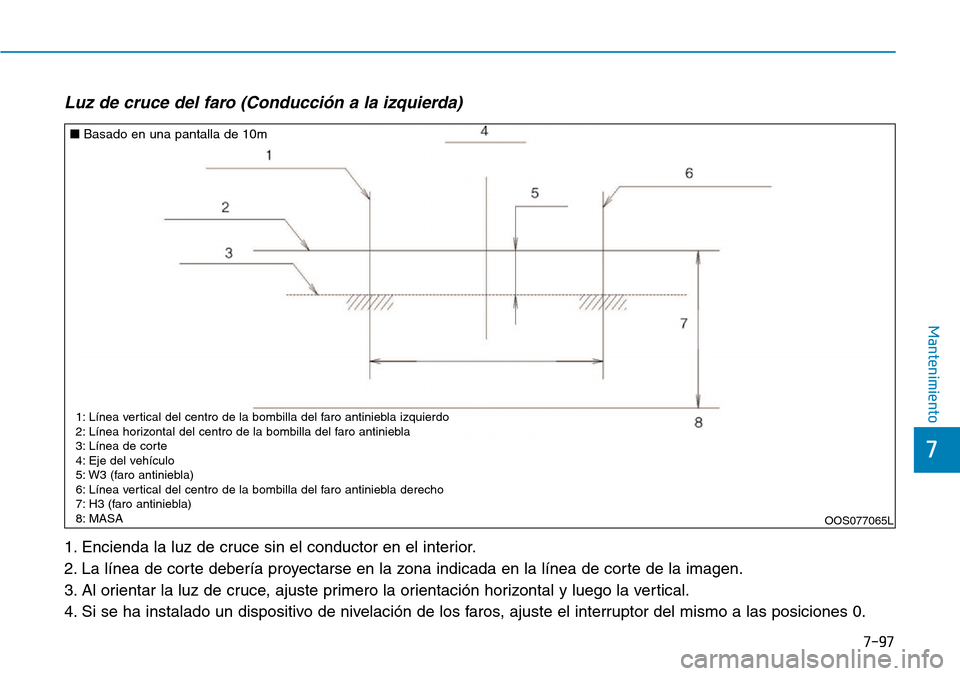

Luz de cruce del faro (Conducción a la izquierda)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OOS077065L
â– Basado en una pantalla de 10m
1: Línea vertical del centro de la bombilla del faro antiniebla izquierdo
2: Línea horizontal del centro de la bombilla del faro antiniebla
3: Línea de corte
4: Eje del vehículo
5: W3 (faro antiniebla)
6: Línea vertical del centro de la bombilla del faro antiniebla derecho
7: H3 (faro antiniebla)
8: MASA

7-98
Mantenimiento

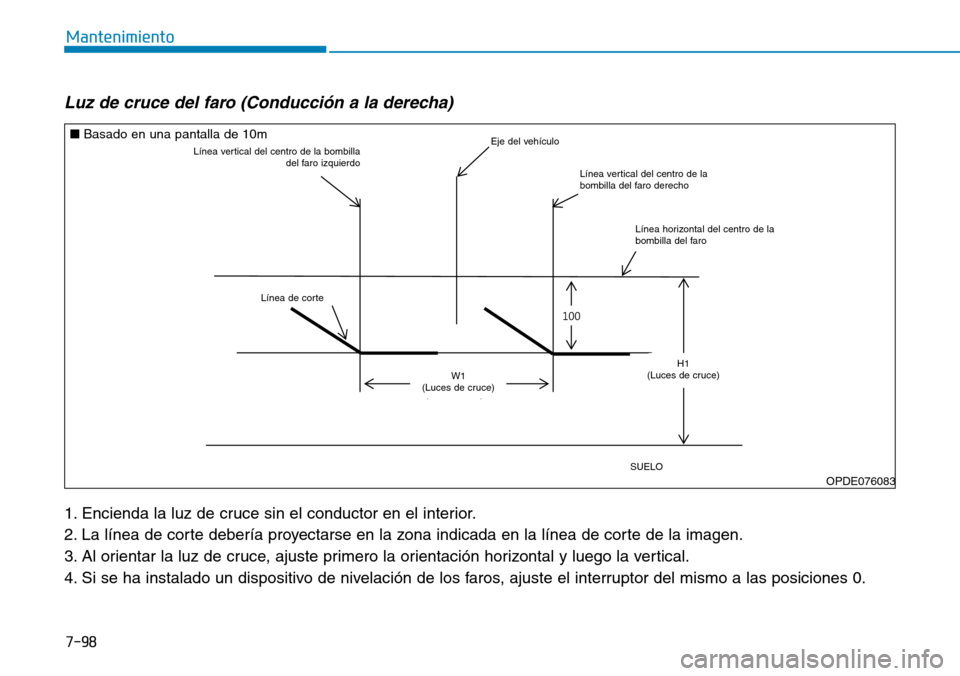

Luz de cruce del faro (Conducción a la derecha)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
+
/RZEHDP
/RZEHDP

OPDE076083
â– Basado en una pantalla de 10m
Línea vertical del centro de la bombilla
del faro izquierdo
Línea vertical del centro de la
bombilla del faro derecho
Eje del vehículo
Línea de corte
W1
(Luces de cruce)H1
(Luces de cruce)
Línea horizontal del centro de la
bombilla del faro
SUELO

7-99
7
Mantenimiento

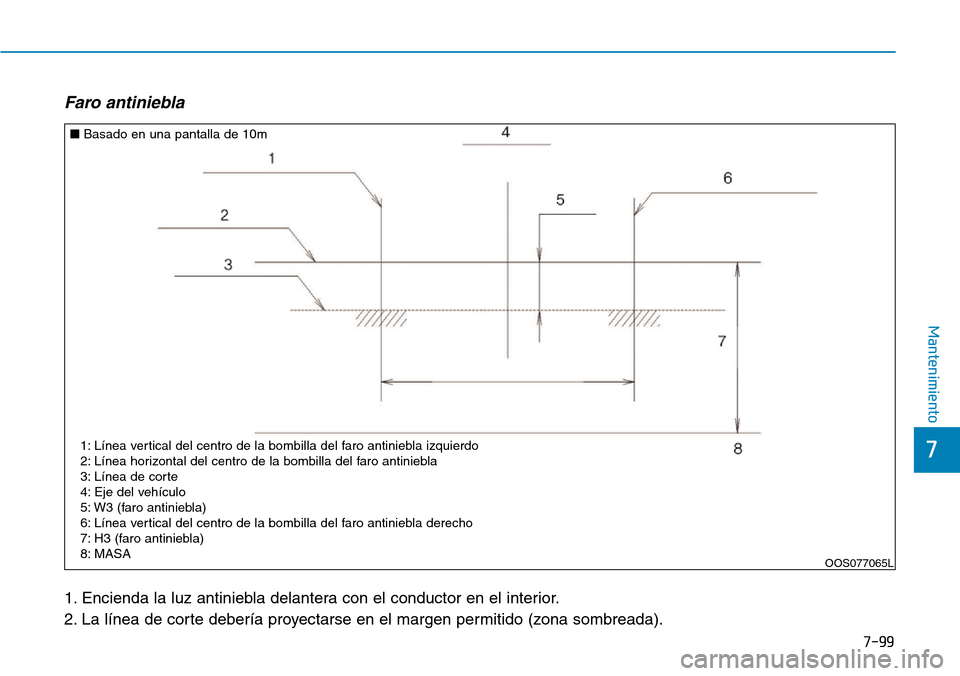

Faro antiniebla
1. Encienda la luz antiniebla delantera con el conductor en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
OOS077065L
â– Basado en una pantalla de 10m
1: Línea vertical del centro de la bombilla del faro antiniebla izquierdo
2: Línea horizontal del centro de la bombilla del faro antiniebla
3: Línea de corte
4: Eje del vehículo
5: W3 (faro antiniebla)
6: Línea vertical del centro de la bombilla del faro antiniebla derecho
7: H3 (faro antiniebla)
8: MASA

7-100
Mantenimiento
Cambio del intermitente lateral
Si la bombilla no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.

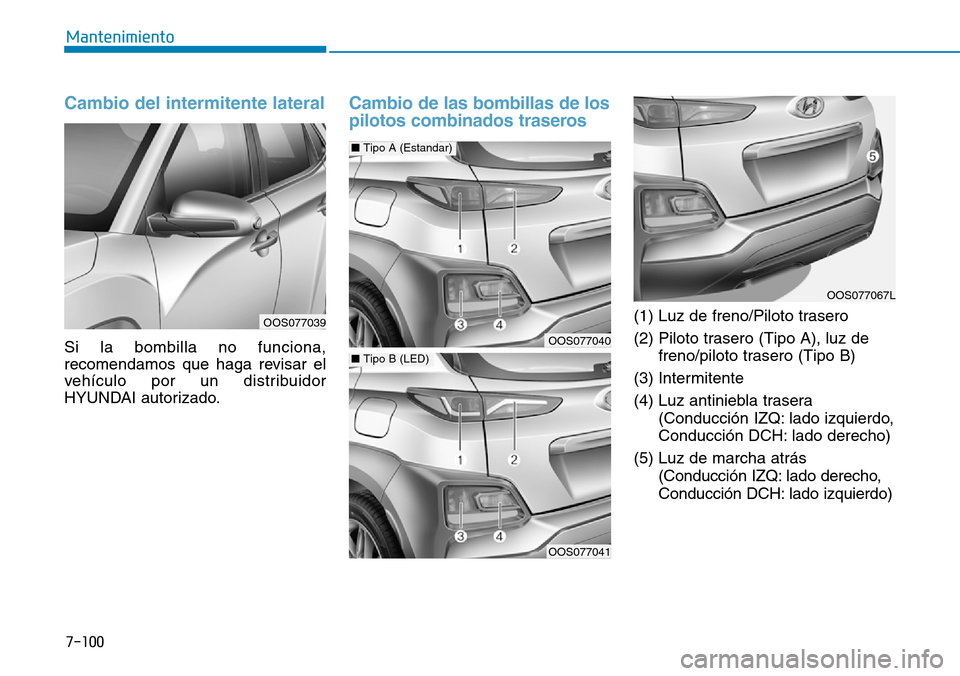

Cambio de las bombillas de los
pilotos combinados traseros
(1) Luz de freno/Piloto trasero
(2) Piloto trasero (Tipo A), luz de
freno/piloto trasero (Tipo B)
(3) Intermitente
(4) Luz antiniebla trasera
(Conducción IZQ: lado izquierdo,
Conducción DCH: lado derecho)
(5) Luz de marcha atrás
(Conducción IZQ: lado derecho,
Conducción DCH: lado izquierdo)OOS077039
OOS077040
OOS077041
OOS077067L
â– Tipo B (LED)
â– Tipo A (Estandar)

7-101
7

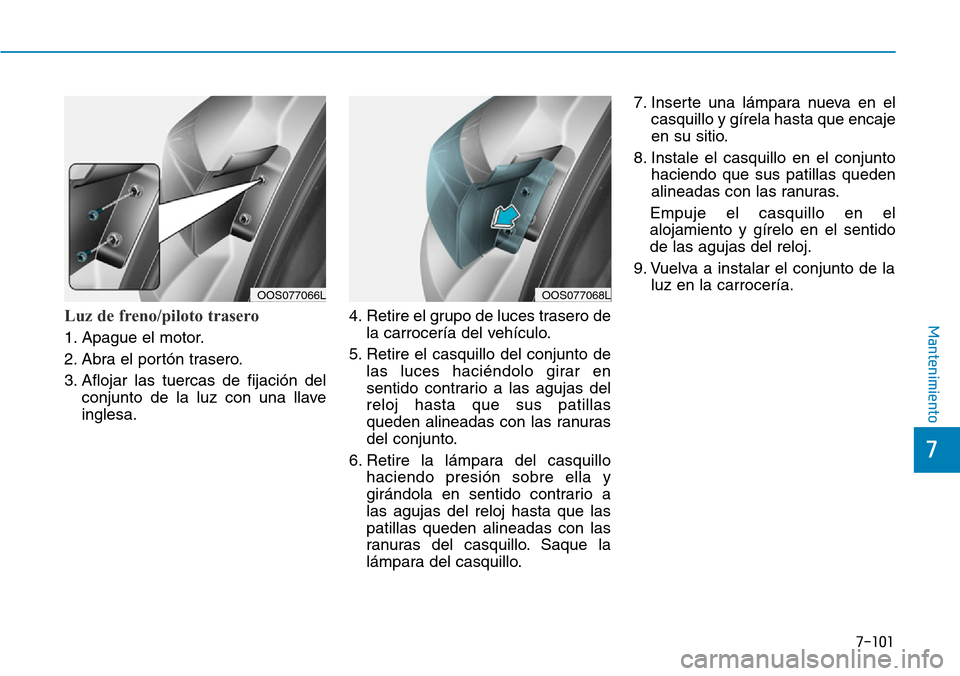

MantenimientoLuz de freno/piloto trasero
1. Apague el motor.
2. Abra el portón trasero.
3. Aflojar las tuercas de fijación del
conjunto de la luz con una llave
inglesa.4. Retire el grupo de luces trasero de
la carrocería del vehículo.
5. Retire el casquillo del conjunto de
las luces haciéndolo girar en
sentido contrario a las agujas del
reloj hasta que sus patillas
queden alineadas con las ranuras
del conjunto.
6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.7. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje
en su sitio.
8. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
Empuje el casquillo en el
alojamiento y gírelo en el sentido
de las agujas del reloj.
9. Vuelva a instalar el conjunto de la
luz en la carrocería.
OOS077068LOOS077066L

7-102
Mantenimiento

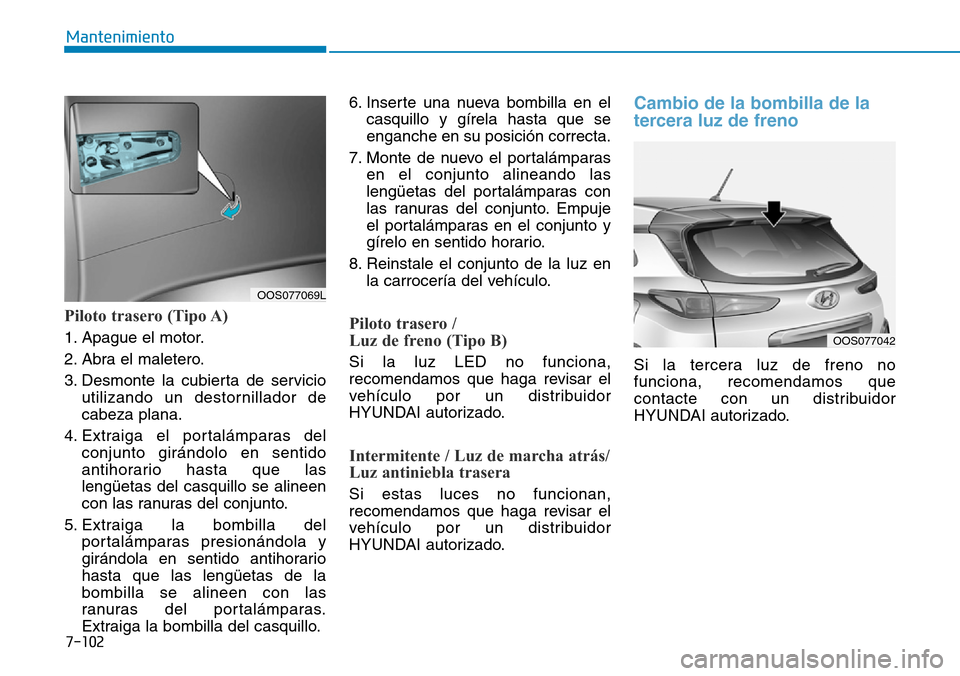

Piloto trasero (Tipo A)
1. Apague el motor.
2. Abra el maletero.
3. Desmonte la cubierta de servicio
utilizando un destornillador de
cabeza plana.
4. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del casquillo se alineen
con las ranuras del conjunto.
5. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo.6. Inserte una nueva bombilla en el
casquillo y gírela hasta que se
enganche en su posición correcta.
7. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
8. Reinstale el conjunto de la luz en
la carrocería del vehículo.Piloto trasero /
Luz de freno (Tipo B)
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Intermitente / Luz de marcha atrás/
Luz antiniebla trasera
Si estas luces no funcionan,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de la
tercera luz de freno
Si la tercera luz de freno no
funciona, recomendamos que
contacte con un distribuidor
HYUNDAI autorizado.
OOS077069L
OOS077042

7-103
7
Mantenimiento
Cambio de la bombilla de la
luz de la matrícula
1. Con un destornillador de punta
plana, haga un poco de palanca
en la cubierta de la lente desde la
carcasa de la luz.
2. Saque la bombilla tirando.
3. Instale una bombilla nueva.
4. Vuelva a montar todo en el orden
inverso al desmontaje.
OOS077043

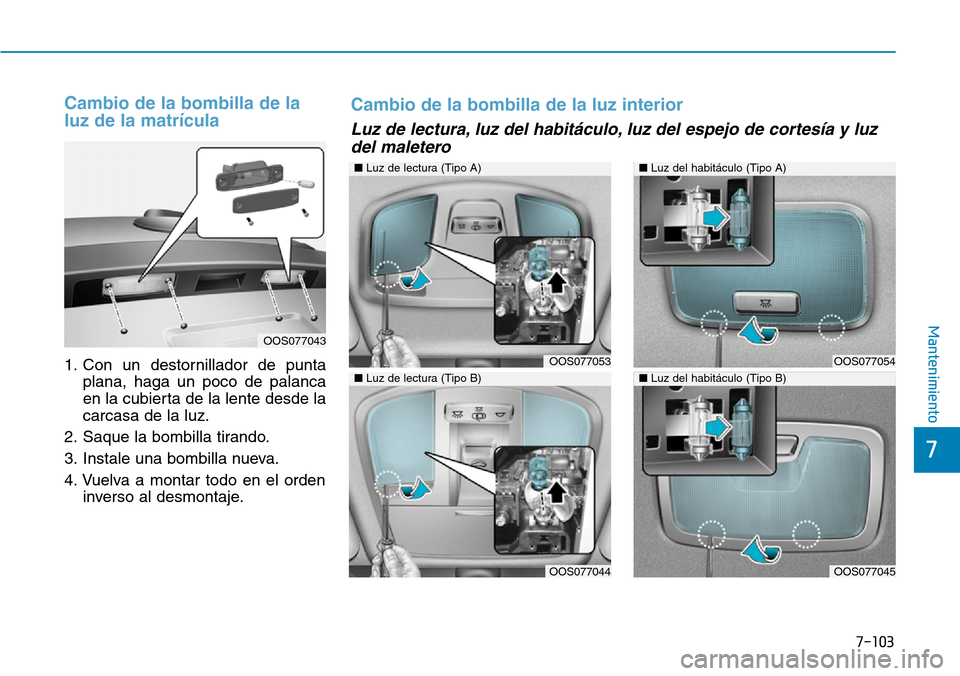

Cambio de la bombilla de la luz interior
Luz de lectura, luz del habitáculo, luz del espejo de cortesía y luz
del maletero
â– Luz de lectura (Tipo A)
OOS077053
OOS077044
■Luz del habitáculo (Tipo A)
■Luz del habitáculo (Tipo B)
OOS077054
OOS077045
â– Luz de lectura (Tipo B)
