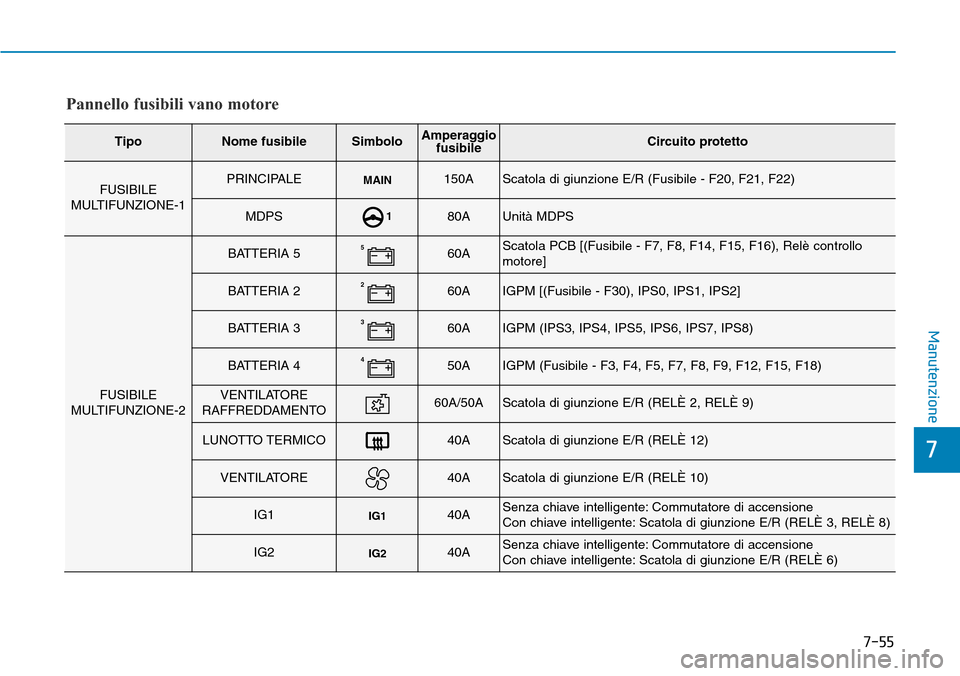

7-55
7
Manutenzione
Pannello fusibili vano motore
TipoNome fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
MULTIFUNZIONE-1PRINCIPALEMAIN150AScatola di giunzione E/R (Fusibile - F20, F21, F22)
MDPS180AUnità MDPS
FUSIBILE
MULTIFUNZIONE-2
BATTERIA 5560AScatola PCB [(Fusibile - F7, F8, F14, F15, F16), Relè controllo
motore]
BATTERIA 2260AIGPM [(Fusibile - F30), IPS0, IPS1, IPS2]
BATTERIA 3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATTERIA 4450AIGPM (Fusibile - F3, F4, F5, F7, F8, F9, F12, F15, F18)
VENTILATORE
RAFFREDDAMENTO60A/50AScatola di giunzione E/R (RELÈ 2, RELÈ 9)
LUNOTTO TERMICO40AScatola di giunzione E/R (RELÈ 12)
VENTILATORE40AScatola di giunzione E/R (RELÈ 10)
IG1IG140ASenza chiave intelligente: Commutatore di accensione
Con chiave intelligente: Scatola di giunzione E/R (RELÈ 3, RELÈ 8)
IG2IG240ASenza chiave intelligente: Commutatore di accensione
Con chiave intelligente: Scatola di giunzione E/R (RELÈ 6)

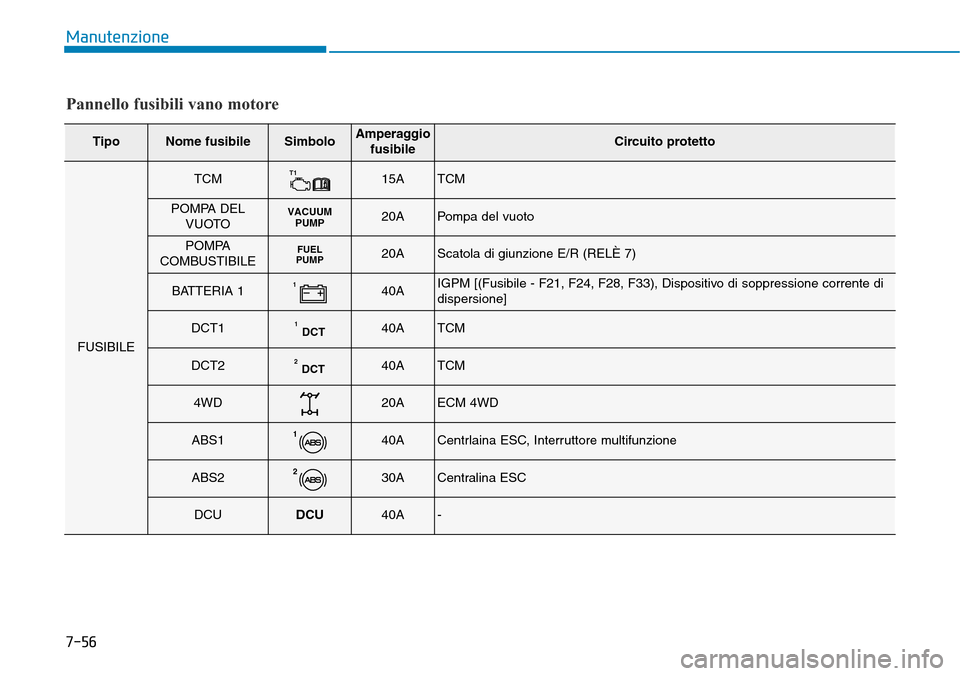

7-56
Manutenzione
Pannello fusibili vano motore
TipoNome fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
TCMT115ATCM
POMPA DEL
VUOTOVACUUM
PUMP20APompa del vuoto
POMPA
COMBUSTIBILEFUEL
PUMP20AScatola di giunzione E/R (RELÈ 7)
BATTERIA 1140AIGPM [(Fusibile - F21, F24, F28, F33), Dispositivo di soppressione corrente di
dispersione]
DCT1DCT140ATCM
DCT2DCT240ATCM
4WD20AECM 4WD
ABS1140ACentrlaina ESC, Interruttore multifunzione
ABS2230ACentralina ESC
DCUDCU40A-

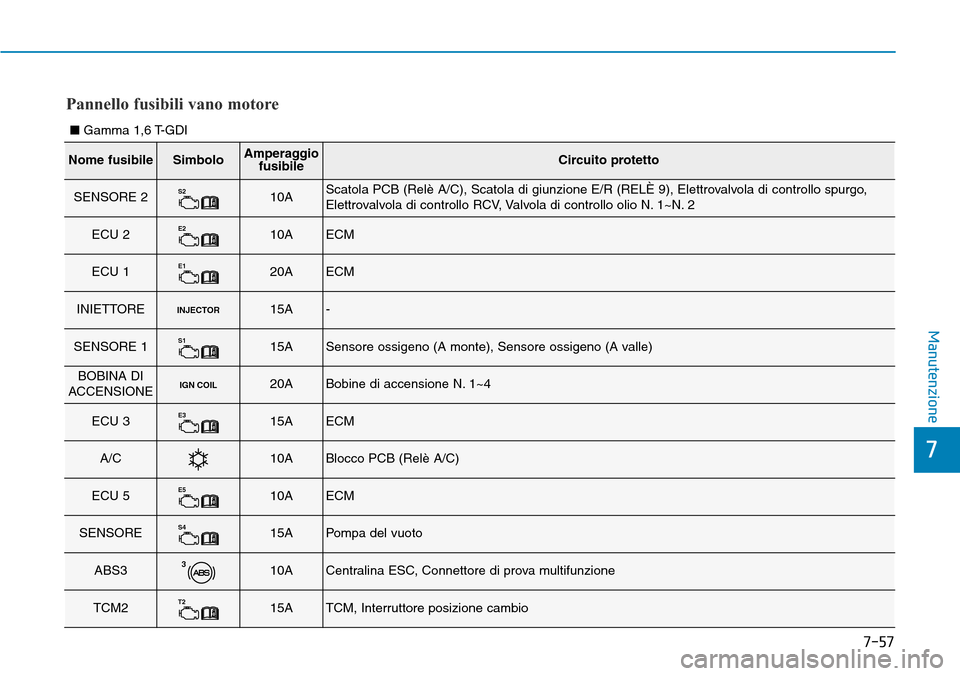

7-57
7
Manutenzione
Pannello fusibili vano motore
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
SENSORE 2S210AScatola PCB (Relè A/C), Scatola di giunzione E/R (RELÈ 9), Elettrovalvola di controllo spurgo,
Elettrovalvola di controllo RCV, Valvola di controllo olio N. 1~N. 2
ECU 2E210AECM
ECU 1E120AECM
INIETTOREINJECTOR15A-
SENSORE 1S115ASensore ossigeno (A monte), Sensore ossigeno (A valle)
BOBINA DI
ACCENSIONEIGN COIL20ABobine di accensione N. 1~4
ECU 3E315AECM
A/C10ABlocco PCB (Relè A/C)
ECU 5E510AECM
SENSORES415APompa del vuoto
ABS3310ACentralina ESC, Connettore di prova multifunzione
TCM2T215ATCM, Interruttore posizione cambio
■ Gamma 1,6 T-GDI

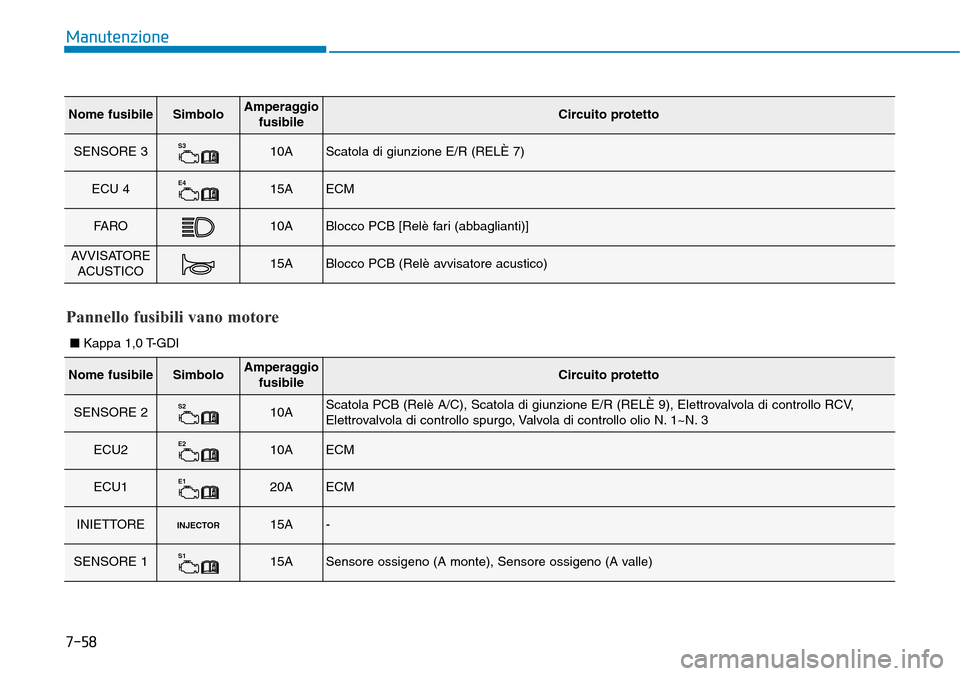

7-58
Manutenzione
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
SENSORE 3S310AScatola di giunzione E/R (RELÈ 7)
ECU 4E415AECM
FA R O10ABlocco PCB [Relè fari (abbaglianti)]
AVVISATORE
ACUSTICO15ABlocco PCB (Relè avvisatore acustico)
Pannello fusibili vano motore
■ Kappa 1,0 T-GDI
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
SENSORE 2S210AScatola PCB (Relè A/C), Scatola di giunzione E/R (RELÈ 9), Elettrovalvola di controllo RCV,
Elettrovalvola di controllo spurgo, Valvola di controllo olio N. 1~N. 3
ECU2E210AECM
ECU1E120AECM
INIETTOREINJECTOR15A-
SENSORE 1S115ASensore ossigeno (A monte), Sensore ossigeno (A valle)

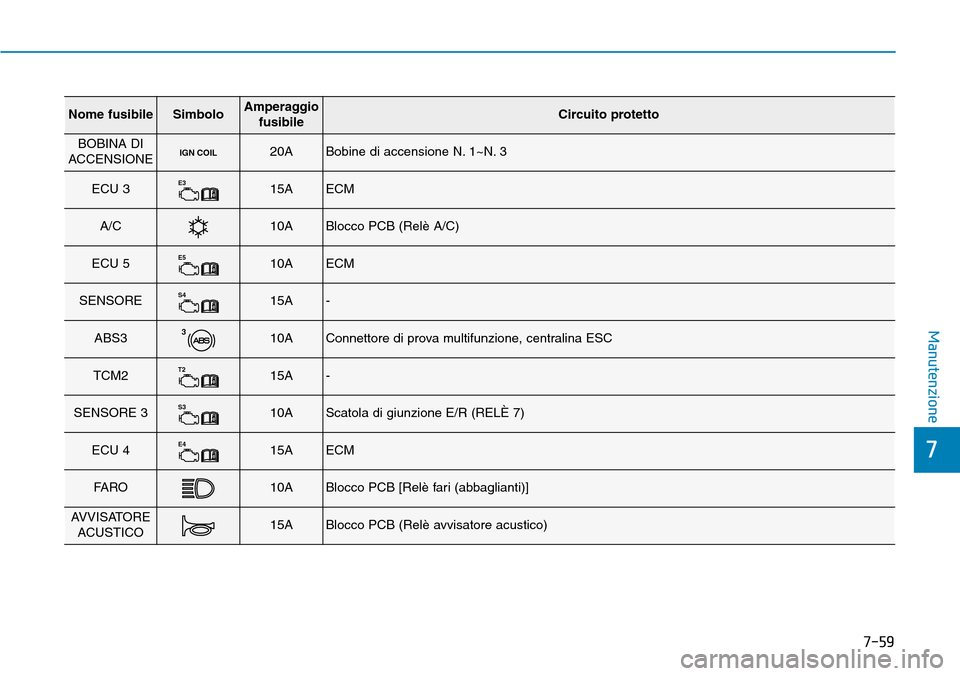

7-59
7
Manutenzione
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
BOBINA DI
ACCENSIONEIGN COIL20ABobine di accensione N. 1~N. 3
ECU 3E315AECM
A/C10ABlocco PCB (Relè A/C)
ECU 5E510AECM
SENSORES415A-
ABS3310AConnettore di prova multifunzione, centralina ESC
TCM2T215A-
SENSORE 3S310AScatola di giunzione E/R (RELÈ 7)
ECU 4E415AECM
FA R O10ABlocco PCB [Relè fari (abbaglianti)]
AVVISATORE
ACUSTICO15ABlocco PCB (Relè avvisatore acustico)

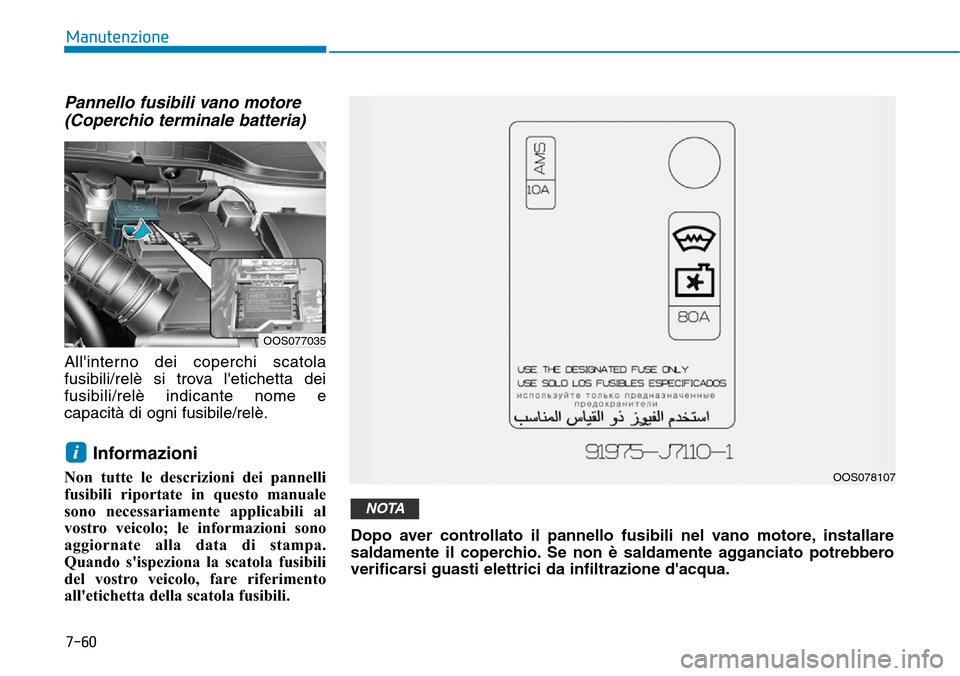

7-60
Manutenzione
Pannello fusibili vano motore
(Coperchio terminale batteria)
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona la scatola fusibili
del vostro veicolo, fare riferimento
all'etichetta della scatola fusibili.
i
OOS078107
Dopo aver controllato il pannello fusibili nel vano motore, installare
saldamente il coperchio. Se non è saldamente agganciato potrebbero
verificarsi guasti elettrici da infiltrazione d'acqua.
NOTA
OOS077035

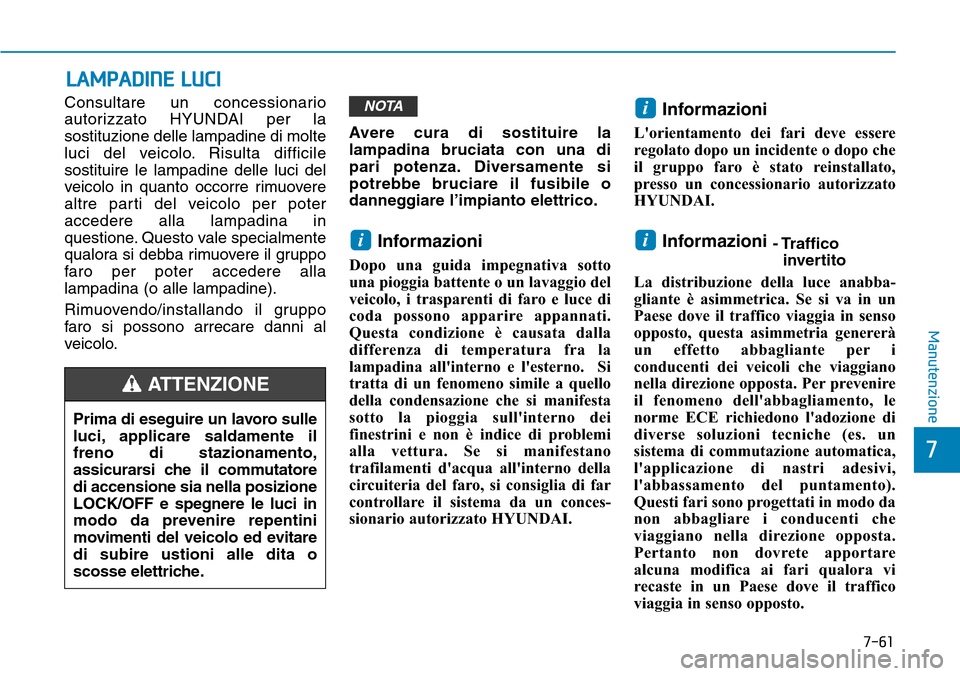

7-61
7
Manutenzione
LAMPADINE LUCI
Consultare un concessionario
autorizzato HYUNDAI per la
sostituzione delle lampadine di molte
luci del veicolo. Risulta difficile
sostituire le lampadine delle luci del
veicolo in quanto occorre rimuovere
altre parti del veicolo per poter
accedere alla lampadina in
questione. Questo vale specialmente
qualora si debba rimuovere il gruppo
faro per poter accedere alla
lampadina (o alle lampadine).
Rimuovendo/installando il gruppo
faro si possono arrecare danni al
veicolo.Avere cura di sostituire la
lampadina bruciata con una di
pari potenza. Diversamente si
potrebbe bruciare il fusibile o
danneggiare l’impianto elettrico.
Informazioni
Dopo una guida impegnativa sotto
una pioggia battente o un lavaggio del
veicolo, i trasparenti di faro e luce di
coda possono apparire appannati.
Questa condizione è causata dalla
differenza di temperatura fra la
lampadina all'interno e l'esterno. Si
tratta di un fenomeno simile a quello
della condensazione che si manifesta
sotto la pioggia sull'interno dei
finestrini e non è indice di problemi
alla vettura. Se si manifestano
trafilamenti d'acqua all'interno della
circuiteria del faro, si consiglia di far
controllare il sistema da un conces-
sionario autorizzato HYUNDAI.
Informazioni
L'orientamento dei fari deve essere
regolato dopo un incidente o dopo che
il gruppo faro è stato reinstallato,
presso un concessionario autorizzato
HYUNDAI.
Informazioni - Traffico
invertito
La distribuzione della luce anabba-
gliante è asimmetrica. Se si va in un
Paese dove il traffico viaggia in senso
opposto, questa asimmetria genererà
un effetto abbagliante per i
conducenti dei veicoli che viaggiano
nella direzione opposta. Per prevenire
il fenomeno dell'abbagliamento, le
norme ECE richiedono l'adozione di
diverse soluzioni tecniche (es. un
sistema di commutazione automatica,
l'applicazione di nastri adesivi,
l'abbassamento del puntamento).
Questi fari sono progettati in modo da
non abbagliare i conducenti che
viaggiano nella direzione opposta.
Pertanto non dovrete apportare
alcuna modifica ai fari qualora vi
recaste in un Paese dove il traffico
viaggia in senso opposto.i
i
i
NOTA
Prima di eseguire un lavoro sulle
luci, applicare saldamente il
freno di stazionamento,
assicurarsi che il commutatore
di accensione sia nella posizione
LOCK/OFF e spegnere le luci in
modo da prevenire repentini
movimenti del veicolo ed evitare
di subire ustioni alle dita o
scosse elettriche.
ATTENZIONE

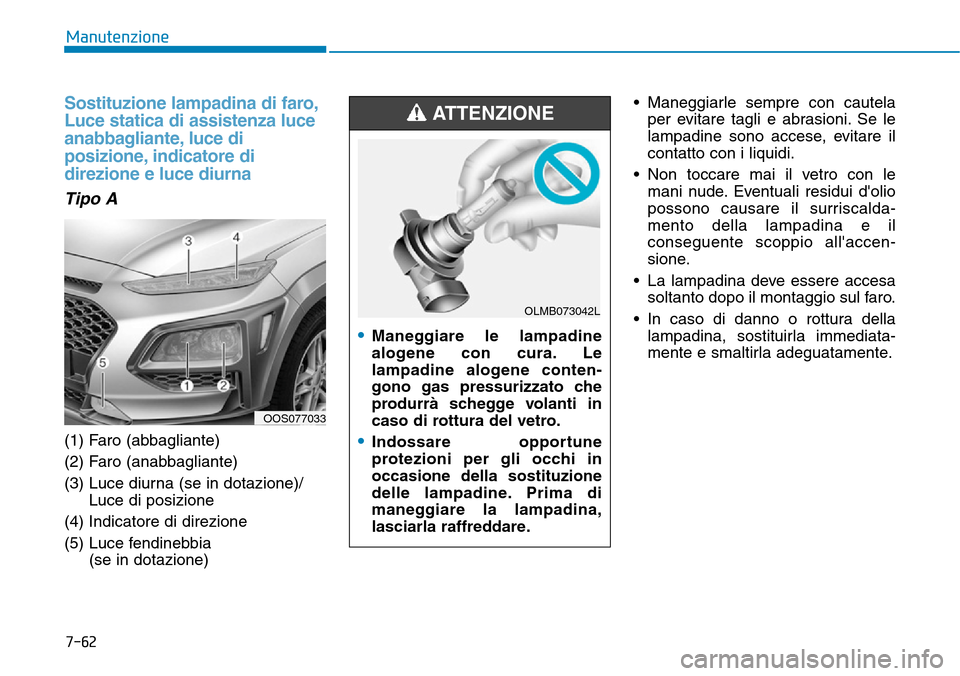

7-62
Manutenzione
Sostituzione lampadina di faro,
Luce statica di assistenza luce
anabbagliante, luce di
posizione, indicatore di
direzione e luce diurna
Tipo A
(1) Faro (abbagliante)
(2) Faro (anabbagliante)
(3) Luce diurna (se in dotazione)/
Luce di posizione
(4) Indicatore di direzione
(5) Luce fendinebbia
(se in dotazione)• Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il
contatto con i liquidi.
• Non toccare mai il vetro con le
mani nude. Eventuali residui d'olio
possono causare il surriscalda-
mento della lampadina e il
conseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa
soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della
lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi in
occasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042L
OOS077033

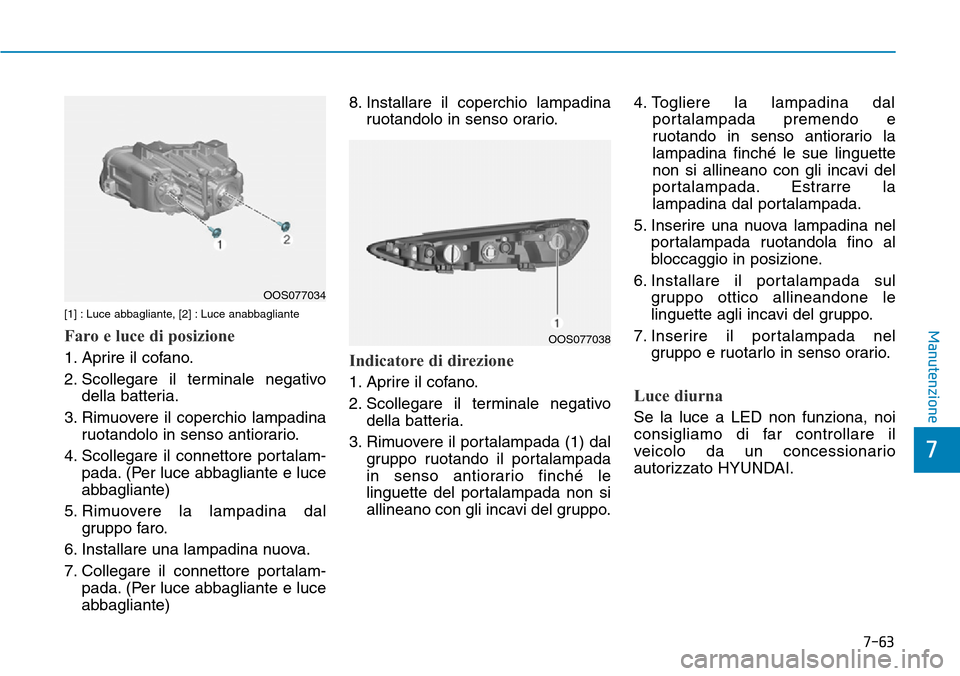

7-63
7
Manutenzione[1] : Luce abbagliante, [2] : Luce anabbagliante
Faro e luce di posizione
1. Aprire il cofano.
2. Scollegare il terminale negativo
della batteria.
3. Rimuovere il coperchio lampadina
ruotandolo in senso antiorario.
4. Scollegare il connettore portalam-
pada. (Per luce abbagliante e luce
abbagliante)
5. Rimuovere la lampadina dal
gruppo faro.
6. Installare una lampadina nuova.
7. Collegare il connettore portalam-
pada. (Per luce abbagliante e luce
abbagliante)8. Installare il coperchio lampadina
ruotandolo in senso orario.Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il terminale negativo
della batteria.
3. Rimuovere il portalampada (1) dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.4. Togliere la lampadina dal
portalampada premendo e
ruotando in senso antiorario la
lampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
5. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul
gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel
gruppo e ruotarlo in senso orario.Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OOS077038
OOS077034

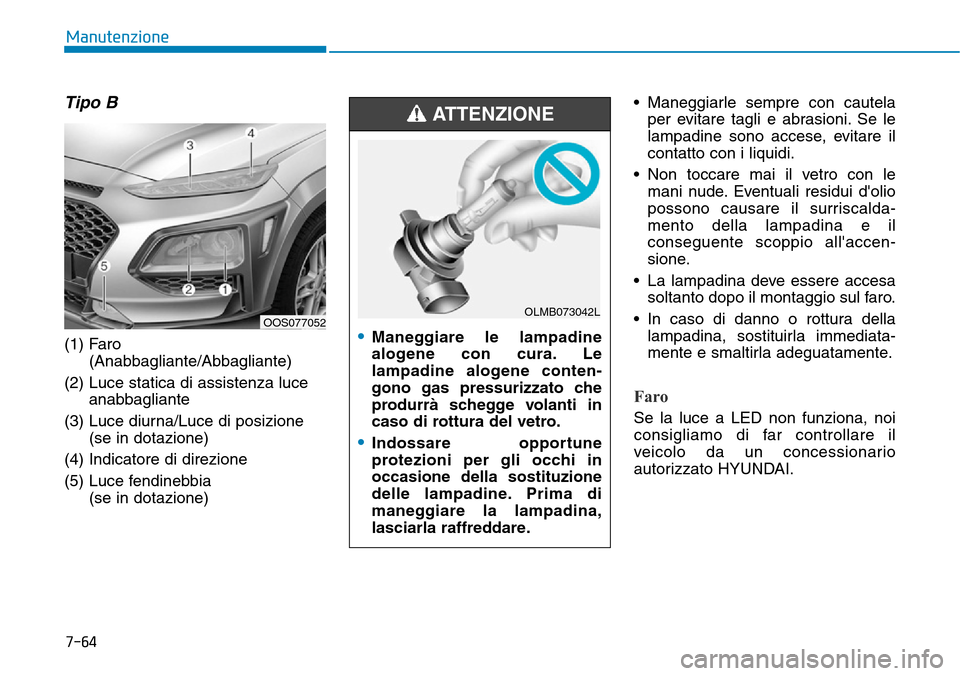

7-64
Manutenzione
Tipo B
(1) Faro
(Anabbagliante/Abbagliante)
(2) Luce statica di assistenza luce
anabbagliante
(3) Luce diurna/Luce di posizione
(se in dotazione)
(4) Indicatore di direzione
(5) Luce fendinebbia
(se in dotazione)• Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il
contatto con i liquidi.
• Non toccare mai il vetro con le
mani nude. Eventuali residui d'olio
possono causare il surriscalda-
mento della lampadina e il
conseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa
soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della
lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
Faro
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi in
occasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042LOOS077052
