7-65
7

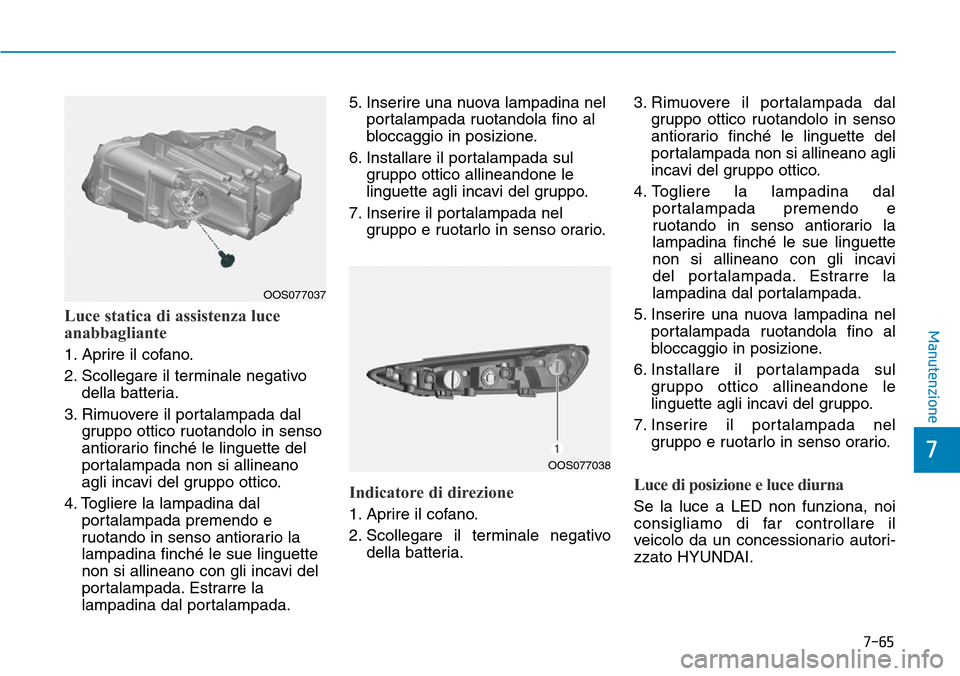

ManutenzioneLuce statica di assistenza luce
anabbagliante
1. Aprire il cofano.
2. Scollegare il terminale negativo
della batteria.
3. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano
agli incavi del gruppo ottico.
4. Togliere la lampadina dal
portalampada premendo e
ruotando in senso antiorario la
lampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.5. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul
gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel
gruppo e ruotarlo in senso orario.
Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il terminale negativo
della batteria.3. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del gruppo ottico.
4. Togliere la lampadina dal
portalampada premendo e
ruotando in senso antiorario la
lampadina finché le sue linguette
non si allineano con gli incavi
del portalampada. Estrarre la
lampadina dal portalampada.
5. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul
gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel
gruppo e ruotarlo in senso orario.
Luce di posizione e luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario autori-
zzato HYUNDAI.
OOS077037
OOS077038

7-66
Manutenzione

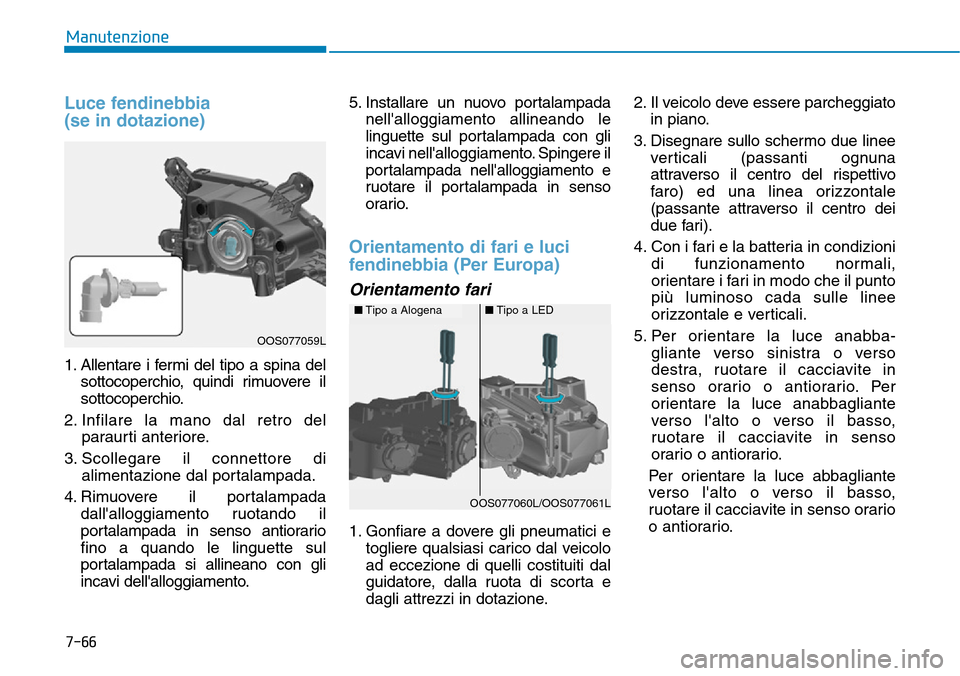

Luce fendinebbia
(se in dotazione)
1. Allentare i fermi del tipo a spina del
sottocoperchio, quindi rimuovere il
sottocoperchio.
2. Infilare la mano dal retro del
paraurti anteriore.
3. Scollegare il connettore di
alimentazione dal portalampada.
4. Rimuovere il portalampada
dall'alloggiamento ruotando il
portalampada in senso antiorario
fino a quando le linguette sul
portalampada si allineano con gli
incavi dell'alloggiamento.5. Installare un nuovo portalampada
nell'alloggiamento allineando le
linguette sul portalampada con gli
incavi nell'alloggiamento. Spingere il
portalampada nell'alloggiamento e
ruotare il portalampada in senso
orario.
Orientamento di fari e luci
fendinebbia (Per Europa)
Orientamento fari
1. Gonfiare a dovere gli pneumatici e
togliere qualsiasi carico dal veicolo
ad eccezione di quelli costituiti dal
guidatore, dalla ruota di scorta e
dagli attrezzi in dotazione.2. Il veicolo deve essere parcheggiato
in piano.
3. Disegnare sullo schermo due linee
verticali (passanti ognuna
attraverso il centro del rispettivo
faro) ed una linea orizzontale
(passante attraverso il centro dei
due fari).
4. Con i fari e la batteria in condizioni
di funzionamento normali,
orientare i fari in modo che il punto
più luminoso cada sulle linee
orizzontale e verticali.
5. Per orientare la luce anabba-
gliante verso sinistra o verso
destra, ruotare il cacciavite in
senso orario o antiorario. Per
orientare la luce anabbagliante
verso l'alto o verso il basso,
ruotare il cacciavite in senso
orario o antiorario.
Per orientare la luce abbagliante
verso l'alto o verso il basso,
ruotare il cacciavite in senso orario
o antiorario.
OOS077059L
■Tipo a Alogena■Tipo a LED
OOS077060L/OOS077061L

7-67
7
Manutenzione

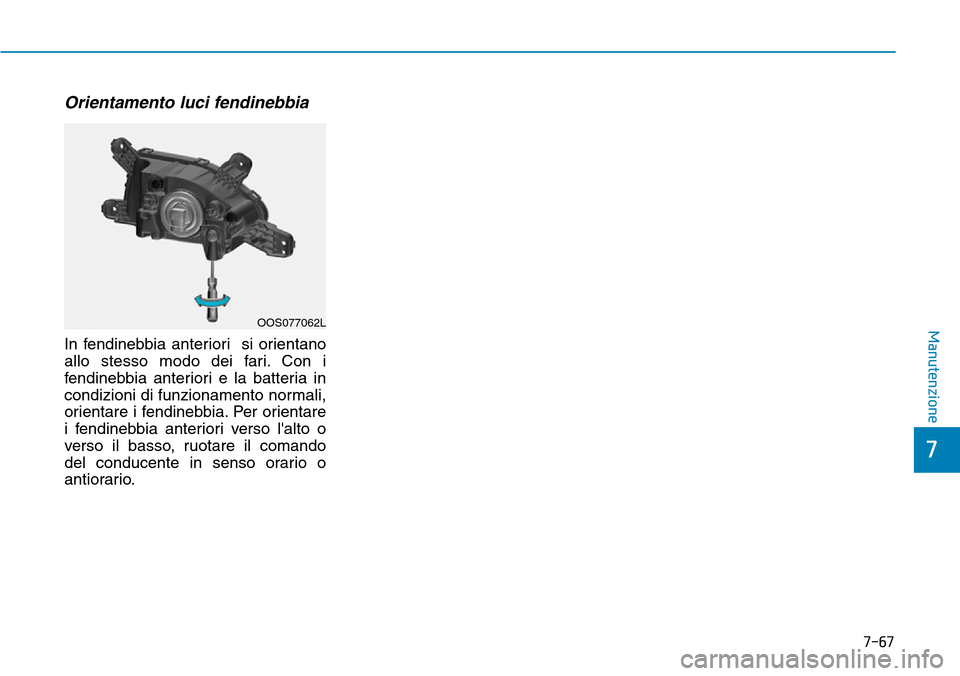

Orientamento luci fendinebbia
In fendinebbia anteriori si orientano
allo stesso modo dei fari. Con i
fendinebbia anteriori e la batteria in
condizioni di funzionamento normali,
orientare i fendinebbia. Per orientare
i fendinebbia anteriori verso l'alto o
verso il basso, ruotare il comando
del conducente in senso orario o
antiorario.
OOS077062L

7-68
Manutenzione

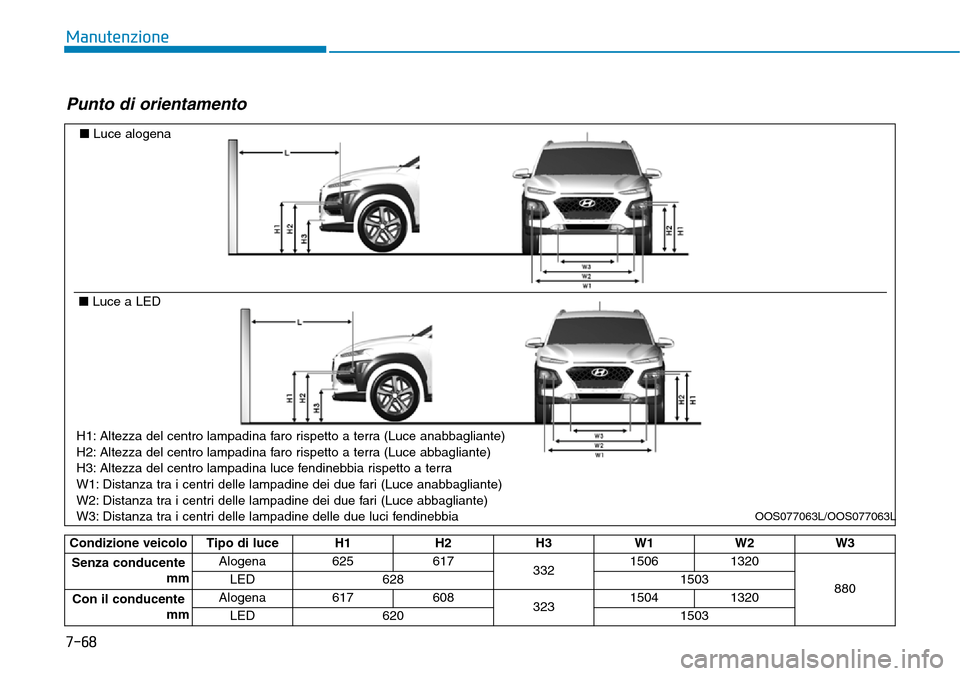

Punto di orientamento
■Luce alogena
■Luce a LED
OOS077063L/OOS077063L
H1: Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2: Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
H3: Altezza del centro lampadina luce fendinebbia rispetto a terra
W1: Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2: Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
W3: Distanza tra i centri delle lampadine delle due luci fendinebbia
Condizione veicoloTipo di luceH1H2H3W1W2W3
Senza conducente
mmAlogena62561733215061320
880LED6281503
Con il conducente
mmAlogena61760832315041320
LED6201503

7-69
7
Manutenzione

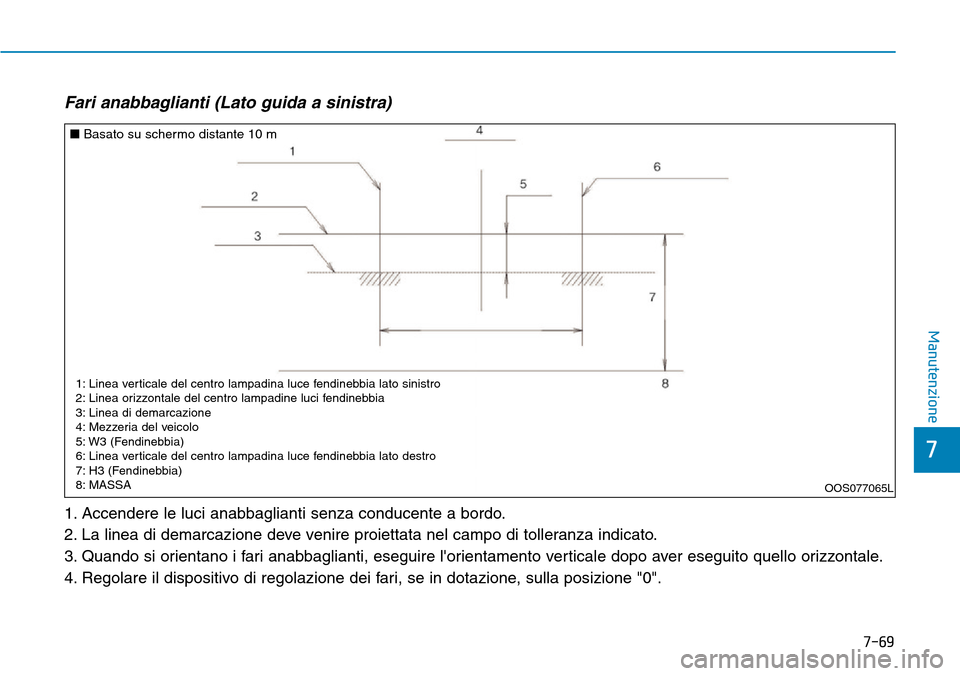

Fari anabbaglianti (Lato guida a sinistra)
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
OOS077065L
■Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-70
Manutenzione

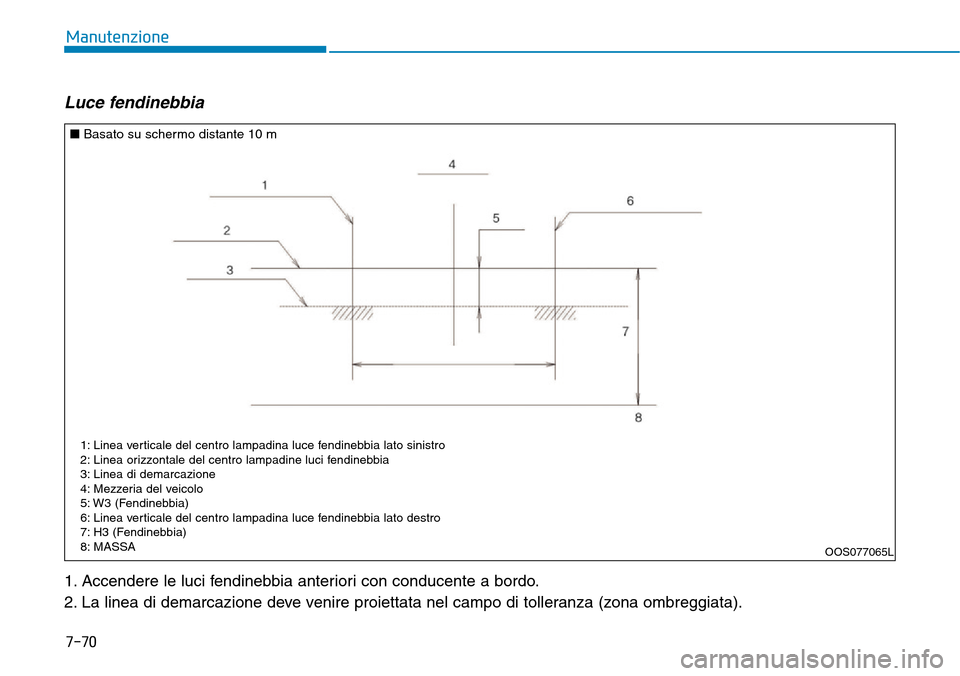

Luce fendinebbia
1. Accendere le luci fendinebbia anteriori con conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).
OOS077065L
■Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-71
7
Manutenzione

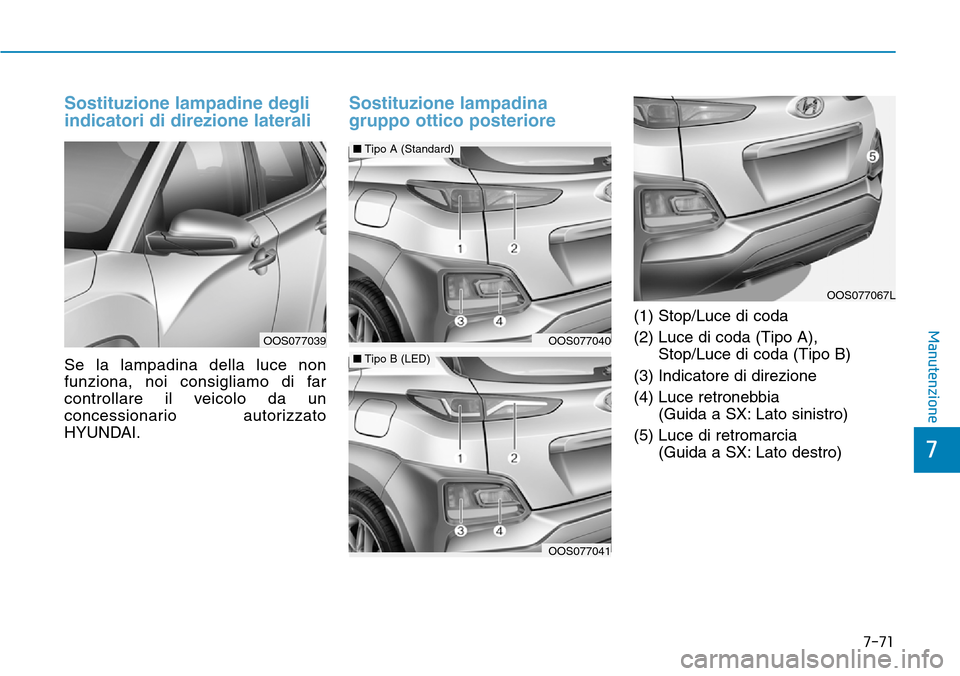

Sostituzione lampadine degli
indicatori di direzione laterali
Se la lampadina della luce non
funziona, noi consigliamo di far
controllare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina
gruppo ottico posteriore
(1) Stop/Luce di coda
(2) Luce di coda (Tipo A),
Stop/Luce di coda (Tipo B)
(3) Indicatore di direzione
(4) Luce retronebbia
(Guida a SX: Lato sinistro)
(5) Luce di retromarcia
(Guida a SX: Lato destro)
OOS077039
OOS077067L
OOS077040
■Tipo A (Standard)
OOS077041
■Tipo B (LED)

7-72
Manutenzione

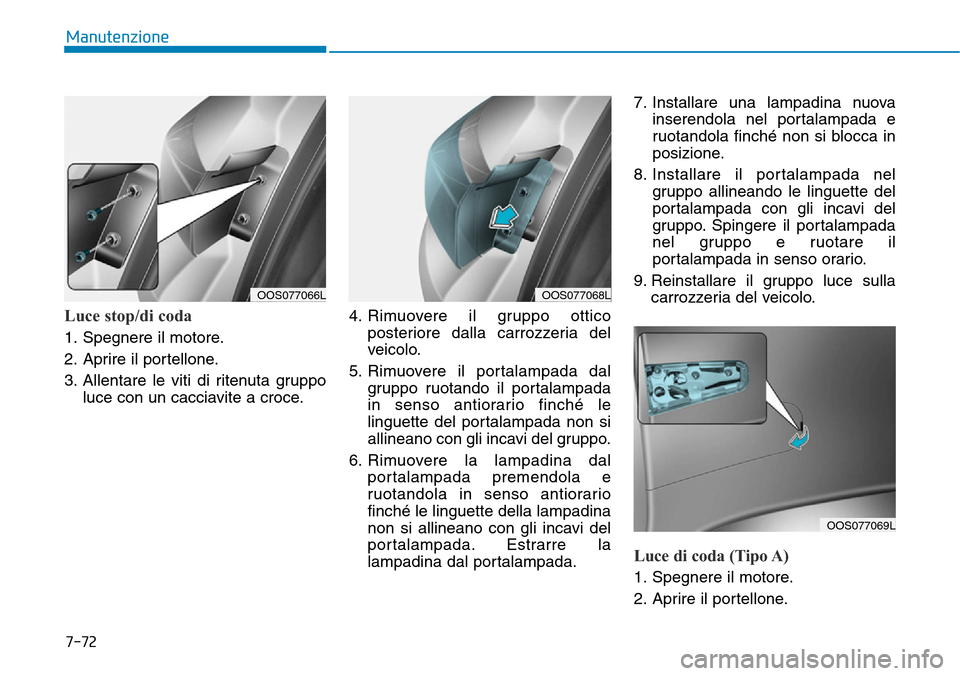

Luce stop/di coda
1. Spegnere il motore.
2. Aprire il portellone.
3. Allentare le viti di ritenuta gruppo
luce con un cacciavite a croce.4. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.
5. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
6. Rimuovere la lampadina dal
portalampada premendola e
ruotandola in senso antiorario
finché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.7. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
8. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
9. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.
Luce di coda (Tipo A)
1. Spegnere il motore.
2. Aprire il portellone.
OOS077066LOOS077068L
OOS077069L

7-73
7
Manutenzione

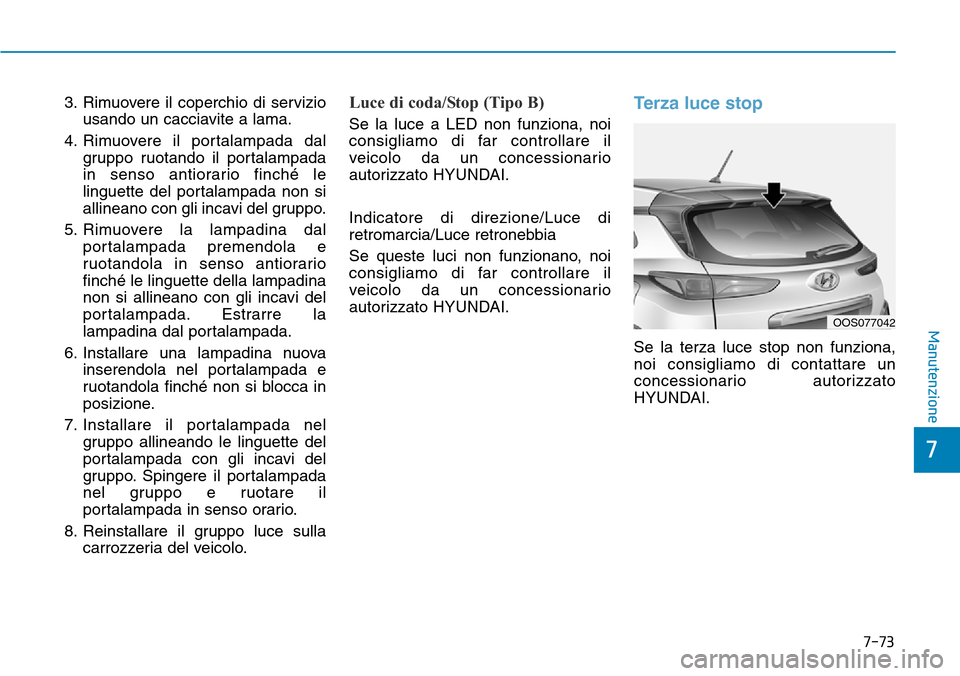

3. Rimuovere il coperchio di servizio
usando un cacciavite a lama.
4. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
5. Rimuovere la lampadina dal
portalampada premendola e
ruotandola in senso antiorario
finché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
6. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
7. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
8. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.Luce di coda/Stop (Tipo B)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Indicatore di direzione/Luce di
retromarcia/Luce retronebbia
Se queste luci non funzionano, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Terza luce stop
Se la terza luce stop non funziona,
noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
OOS077042

7-74
Manutenzione

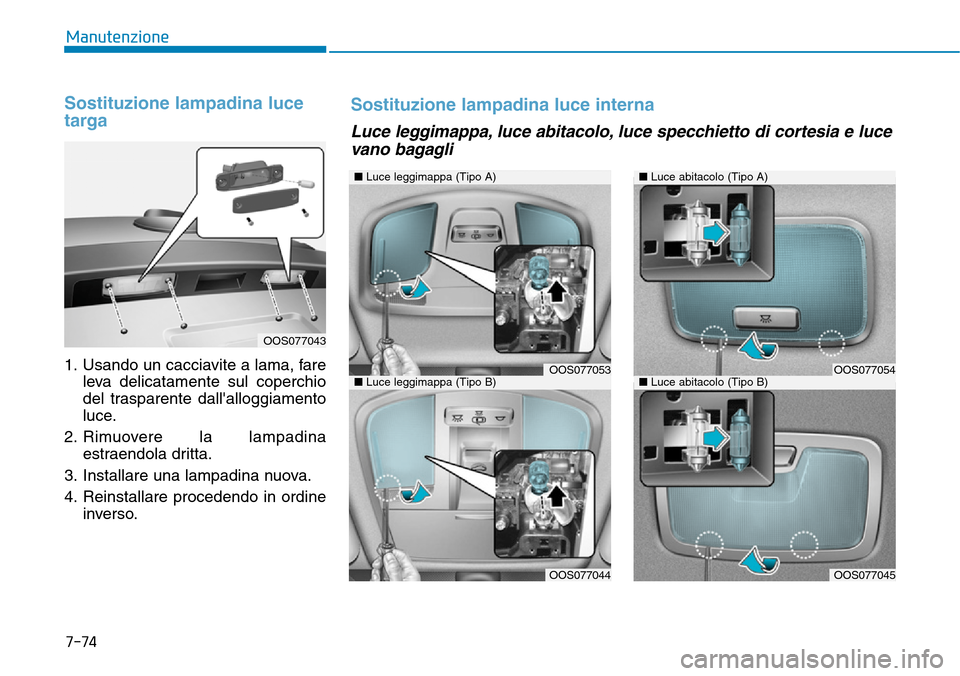

Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fare
leva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina
estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine
inverso.
OOS077043
Luce leggimappa, luce abitacolo, luce specchietto di cortesia e luce
vano bagagli
Sostituzione lampadina luce interna
■Luce leggimappa (Tipo A)
OOS077053
OOS077044
■Luce abitacolo (Tipo A)
■Luce abitacolo (Tipo B)OOS077054
OOS077045
■Luce leggimappa (Tipo B)
