Hyundai Kona 2019 Manuale del proprietario (in Italian)

7-45
7
Manutenzione

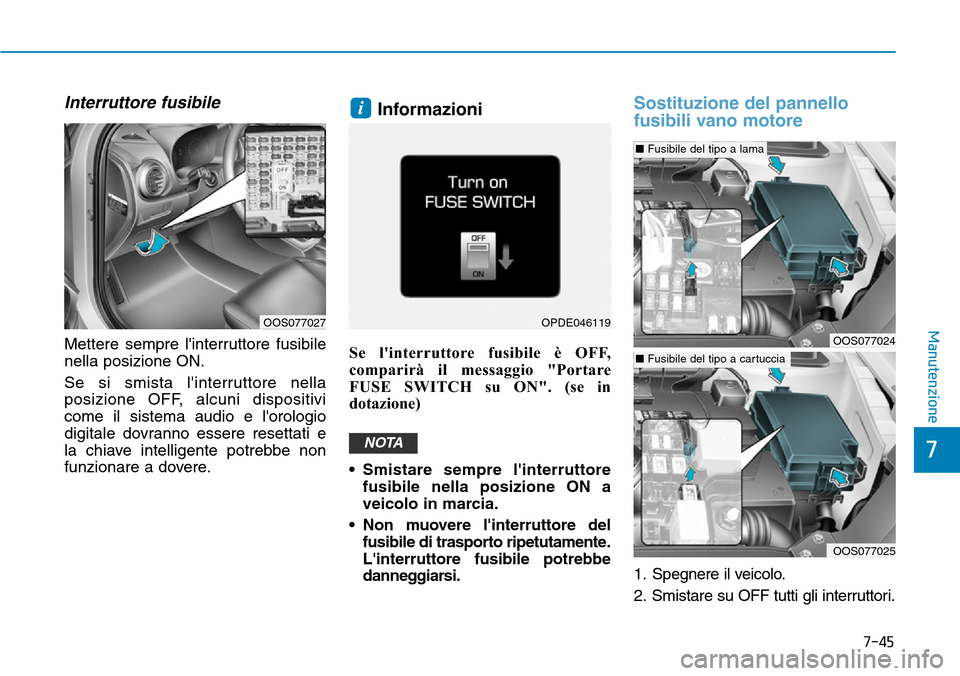

Interruttore fusibile
Mettere sempre l'interruttore fusibile
nella posizione ON.
Se si smista l'interruttore nella
posizione OFF, alcuni dispositivi
come il sistema audio e l'orologio
digitale dovranno essere resettati e
la chiave intelligente potrebbe non
funzionare a dovere.
Informazioni
Se l'interruttore fusibile è OFF,
comparirà il messaggio "Portare
FUSE SWITCH su ON". (se in
dotazione)
• Smistare sempre l'interruttore
fusibile nella posizione ON a
veicolo in marcia.
• Non muovere l'interruttore del
fusibile di trasporto ripetutamente.
L'interruttore fusibile potrebbe
danneggiarsi.
Sostituzione del pannello
fusibili vano motore
1. Spegnere il veicolo.
2. Smistare su OFF tutti gli interruttori.
NOTA
i
OPDE046119OOS077027
OOS077024
â– Fusibile del tipo a lama
OOS077025
â– Fusibile del tipo a cartuccia

7-46
Manutenzione

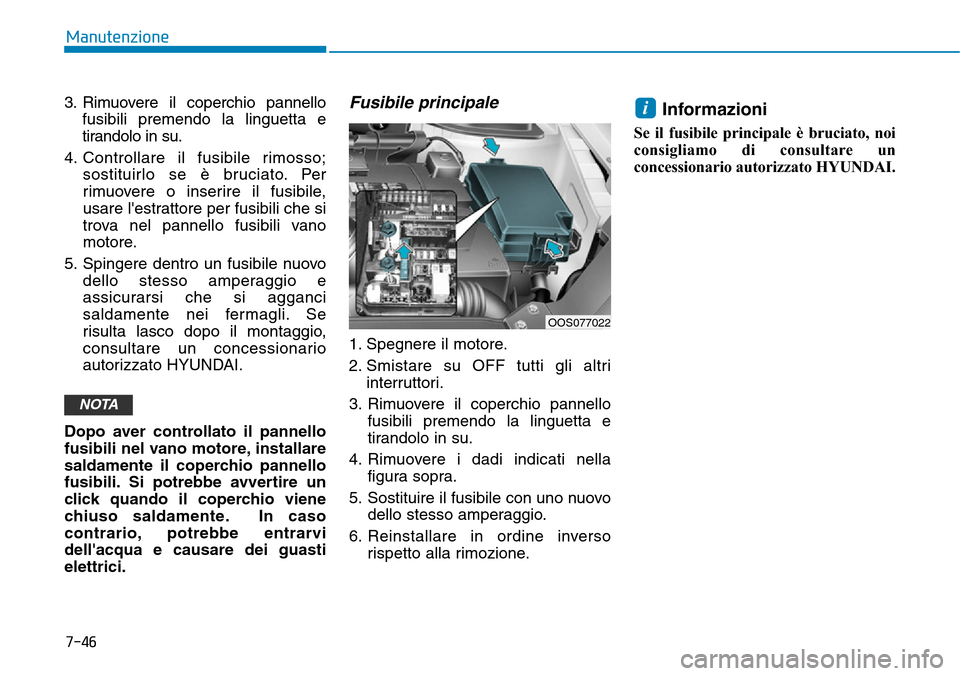

3. Rimuovere il coperchio pannello
fusibili premendo la linguetta e
tirandolo in su.
4. Controllare il fusibile rimosso;
sostituirlo se è bruciato. Per
rimuovere o inserire il fusibile,
usare l'estrattore per fusibili che si
trova nel pannello fusibili vano
motore.
5. Spingere dentro un fusibile nuovo
dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.
Dopo aver controllato il pannello
fusibili nel vano motore, installare
saldamente il coperchio pannello
fusibili. Si potrebbe avvertire un
click quando il coperchio viene
chiuso saldamente. In caso
contrario, potrebbe entrarvi
dell'acqua e causare dei guasti
elettrici.
Fusibile principale
1. Spegnere il motore.
2. Smistare su OFF tutti gli altri
interruttori.
3. Rimuovere il coperchio pannello
fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella
figura sopra.
5. Sostituire il fusibile con uno nuovo
dello stesso amperaggio.
6. Reinstallare in ordine inverso
rispetto alla rimozione.
Informazioni
Se il fusibile principale è bruciato, noi
consigliamo di consultare un
concessionario autorizzato HYUNDAI.
i
NOTA
OOS077022

7-47
7
Manutenzione

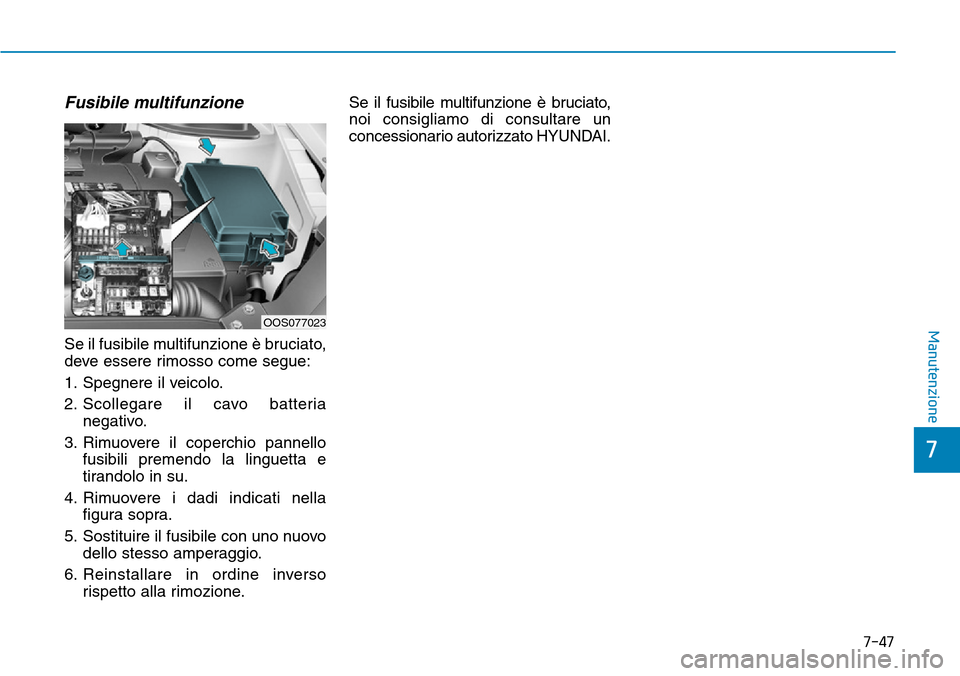

Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batteria
negativo.
3. Rimuovere il coperchio pannello
fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella
figura sopra.
5. Sostituire il fusibile con uno nuovo
dello stesso amperaggio.
6. Reinstallare in ordine inverso
rispetto alla rimozione.Se il fusibile multifunzione è bruciato,
noi consigliamo di consultare un
concessionario autorizzato HYUNDAI.
OOS077023

7-48
Manutenzione

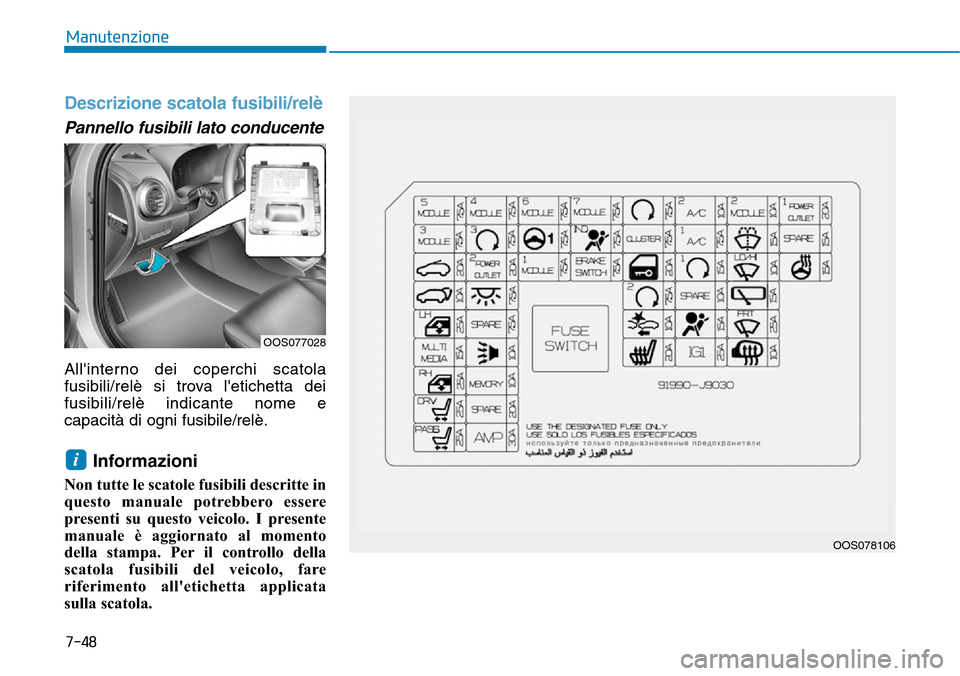

Descrizione scatola fusibili/relè
Pannello fusibili lato conducente
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OOS077028
OOS078106

7-49
7
Manutenzione
Pannello fusibili lato guida
Nome fusibileSimboloAmperaggi
o fusibileCircuito protetto
MODULO 5MODULE57,5A
Indicatore leva cambio ATM, Specchietto elettrocromatico, Audio, AMP, Faro DX, Unità
interfaccia A/V e Navigazione, Centralina A/C, Interruttore plancia, Faro SX, Convertitore DC-
DC (con ISG), Modulo dispositivo di regolazione automatica fari, Modulo ventilazione aria
sedile anteriore, Modulo riscaldatore sedile anteriore
MODULO 3MODULE37,5AInterruttore Stop, BCM, Leva cambio ATM
TETTO APRIBILE20AUnità tetto apribile
Portellone10ARelè portellone
ALZACRISTALLI
ELETTRICO SXLH25ARelè alzacristallo elettrico SX, Modulo sicurezza alzacristalli elettrico conducente (GUIDA A
SINISTRA)
Multi MediaMULTI
MEDIA15AConvertitore DC-DC (con ISG), Audio, Unità interfaccia A/V e Navigazione
ALZACRISTALLI
ELETTRICO DXRH25ARelè alzacristallo elettrico DX, Modulo sicurezza alzacristalli elettrico conducente (GUIDA A
DESTRA)
Sedile elettrico
conducenteDRV25AInterruttore regolazione manuale sedile conducente
Sedile elettrico
passeggeroPASS25AInterruttore regolazione manuale sedile passeggero
MODULO 4MODULE47,5AUnità segnalazione collisione punto cieco SX/DX, Deflettore aria attivo, BCM, Cicalino
segnalazione distanza parcheggio, Unità di assistenza mantenimento corsia (Linea), ECM 4WD
PDM 337,5ACentralina chiave intelligente, Modulo immobilizzatore
PRESA DI
ALIMENTAZIONE2POWER
OUTLET220AScatola relè ICM (Relè presa di alimentazione)

7-50
Manutenzione

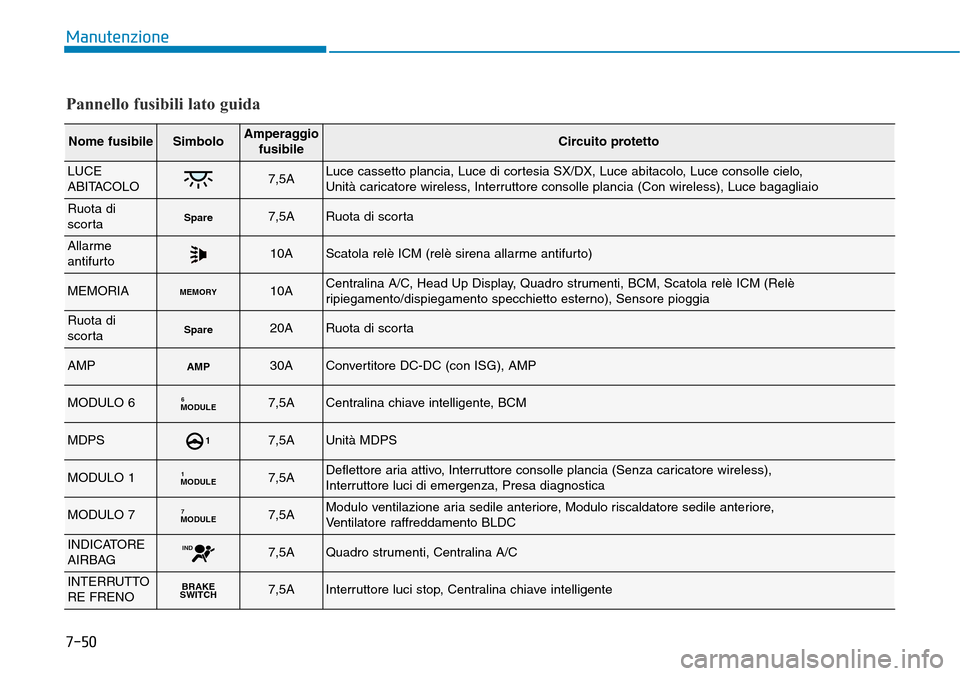

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
LUCE
ABITACOLO7,5ALuce cassetto plancia, Luce di cortesia SX/DX, Luce abitacolo, Luce consolle cielo,
Unità caricatore wireless, Interruttore consolle plancia (Con wireless), Luce bagagliaio
Ruota di
scortaSpare7,5ARuota di scorta
Allarme
antifurto10AScatola relè ICM (relè sirena allarme antifurto)
MEMORIAMEMORY10ACentralina A/C, Head Up Display, Quadro strumenti, BCM, Scatola relè ICM (Relè
ripiegamento/dispiegamento specchietto esterno), Sensore pioggia
Ruota di
scortaSpare20ARuota di scorta
AMPAMP30AConvertitore DC-DC (con ISG), AMP
MODULO 6MODULE67,5ACentralina chiave intelligente, BCM
MDPS17,5AUnità MDPS
MODULO 1MODULE17,5ADeflettore aria attivo, Interruttore consolle plancia (Senza caricatore wireless),
Interruttore luci di emergenza, Presa diagnostica
MODULO 7MODULE77,5AModulo ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore,
Ventilatore raffreddamento BLDC
INDICATORE
AIRBAGIND7,5AQuadro strumenti, Centralina A/C
INTERRUTTO
RE FRENOBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente

7-51
7
Manutenzione

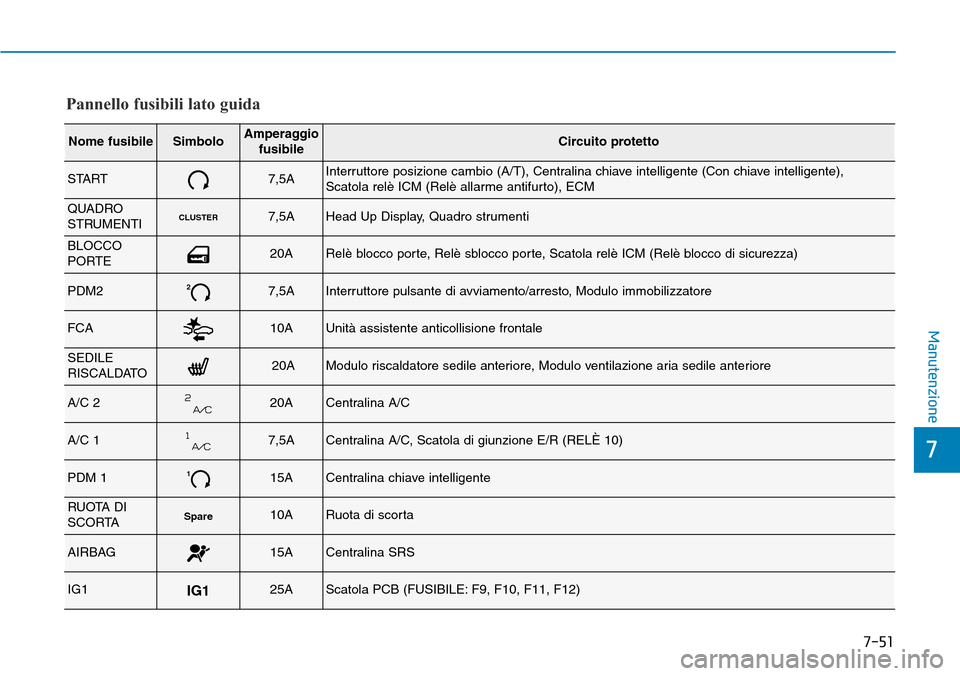

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
START7,5AInterruttore posizione cambio (A/T), Centralina chiave intelligente (Con chiave intelligente),
Scatola relè ICM (Relè allarme antifurto), ECM
QUADRO
STRUMENTICLUSTER7,5AHead Up Display, Quadro strumenti
BLOCCO
PORTE20ARelè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
PDM227,5AInterruttore pulsante di avviamento/arresto, Modulo immobilizzatore
FCA10AUnità assistente anticollisione frontale
SEDILE
RISCALDATO20AModulo riscaldatore sedile anteriore, Modulo ventilazione aria sedile anteriore
A/C 220ACentralina A/C
A/C 17,5ACentralina A/C, Scatola di giunzione E/R (RELÈ 10)
PDM 1115ACentralina chiave intelligente
RUOTA DI
SCORTASpare10ARuota di scorta
AIRBAG15ACentralina SRS
IG1IG125AScatola PCB (FUSIBILE: F9, F10, F11, F12)

7-52
Manutenzione

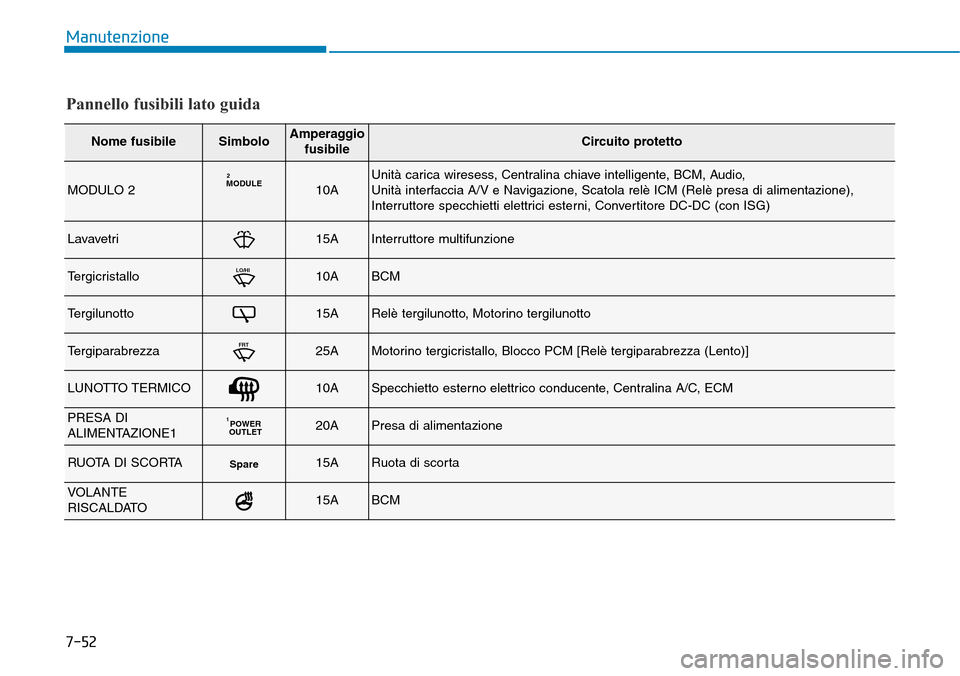

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
MODULO 2MODULE2
10AUnità carica wiresess, Centralina chiave intelligente, BCM, Audio,
Unità interfaccia A/V e Navigazione, Scatola relè ICM (Relè presa di alimentazione),
Interruttore specchietti elettrici esterni, Convertitore DC-DC (con ISG)
Lavavetri15AInterruttore multifunzione
TergicristalloLO/HI10ABCM
Tergilunotto15ARelè tergilunotto, Motorino tergilunotto
TergiparabrezzaFRT25AMotorino tergicristallo, Blocco PCM [Relè tergiparabrezza (Lento)]
LUNOTTO TERMICO10ASpecchietto esterno elettrico conducente, Centralina A/C, ECM
PRESA DI
ALIMENTAZIONE1POWER
OUTLET120APresa di alimentazione
RUOTA DI SCORTASpare15ARuota di scorta
VOLANTE
RISCALDATO15ABCM

7-53
7
Manutenzione

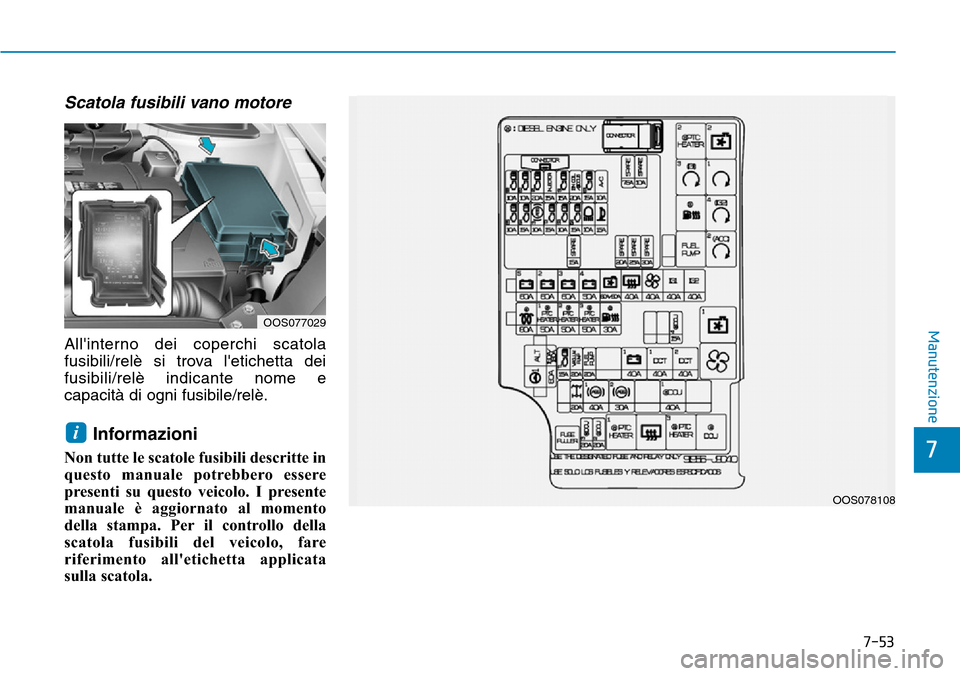

Scatola fusibili vano motore
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OOS077029
OOS078108

7-54
Manutenzione

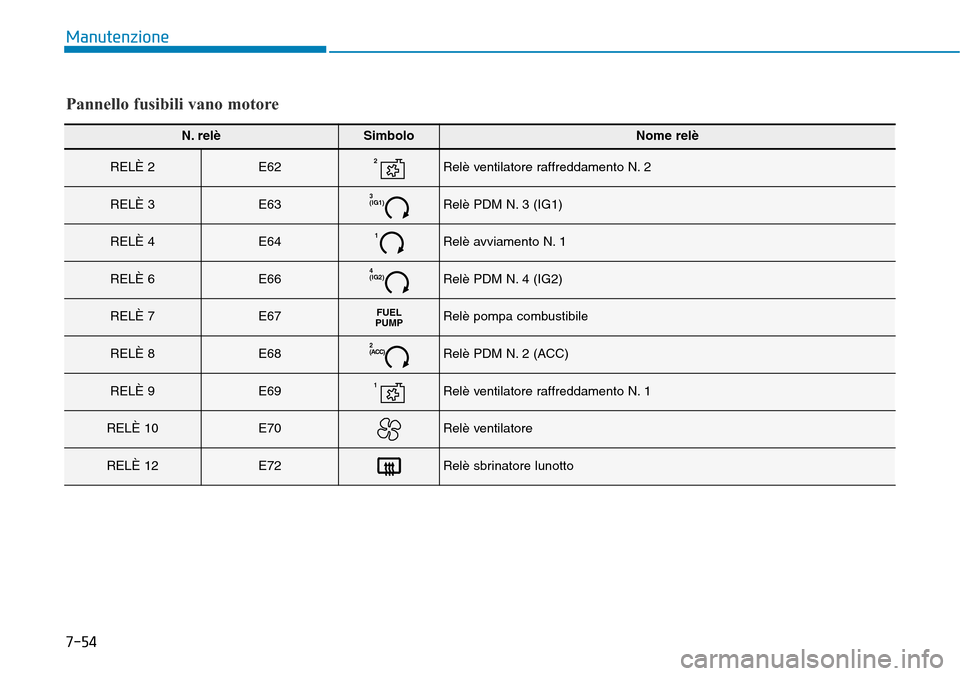

Pannello fusibili vano motore
N. relèSimboloNome relè
RELÈ 2E622Relè ventilatore raffreddamento N. 2
RELÈ 3E633
(IG1)Relè PDM N. 3 (IG1)
RELÈ 4E641Relè avviamento N. 1
RELÈ 6E664
(IG2)Relè PDM N. 4 (IG2)
RELÈ 7E67FUEL
PUMPRelè pompa combustibile
RELÈ 8E682
(ACC)Relè PDM N. 2 (ACC)
RELÈ 9E691Relè ventilatore raffreddamento N. 1
RELÈ 10E70Relè ventilatore
RELÈ 12E72Relè sbrinatore lunotto
