Hyundai Kona EV 2020 Betriebsanleitung (in German)

7-56
Wartung

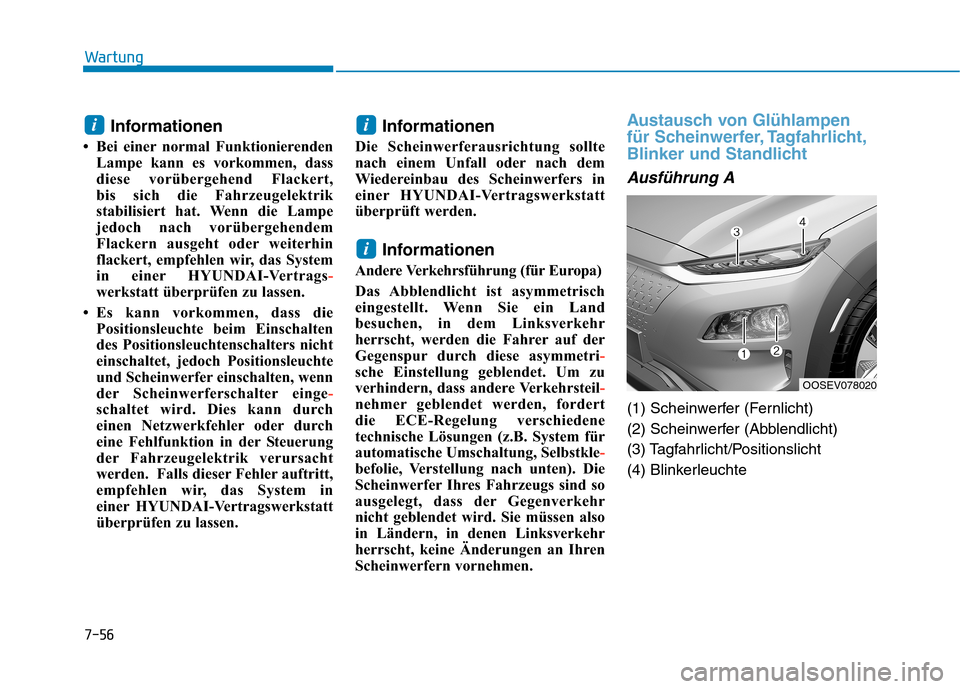

Informationen
• Bei einer normal Funktionierenden
Lampe kann es vorkommen, dass
diese vorübergehend Flackert,
bis sich die Fahrzeugelektrik
stabilisiert hat. Wenn die Lampe
jedoch nach vorübergehendem
Flackern ausgeht oder weiterhin
flackert, empfehlen wir, das System
in einer HYUNDAI-Vertrags-
werkstatt überprüfen zu lassen.
• Es kann vorkommen, dass die
Positionsleuchte beim Einschalten
des Positionsleuchtenschalters nicht
einschaltet, jedoch Positionsleuchte
und Scheinwerfer einschalten, wenn
der Scheinwerferschalter einge-
schaltet wird. Dies kann durch
einen Netzwerkfehler oder durch
eine Fehlfunktion in der Steuerung
der Fahrzeugelektrik verursacht
werden. Falls dieser Fehler auftritt,
empfehlen wir, das System in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Informationen
Andere Verkehrsführung (für Europa)
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr
herrscht, werden die Fahrer auf der
Gegenspur durch diese asymmetri-
sche Einstellung geblendet. Um zu
verhindern, dass andere Verkehrsteil-
nehmer geblendet werden, fordert
die ECE-Regelung verschiedene
technische Lösungen (z.B. System für
automatische Umschaltung, Selbstkle-
befolie, Verstellung nach unten). Die
Scheinwerfer Ihres Fahrzeugs sind so
ausgelegt, dass der Gegenverkehr
nicht geblendet wird. Sie müssen also
in Ländern, in denen Linksverkehr
herrscht, keine Änderungen an Ihren
Scheinwerfern vornehmen.
Austausch von Glühlampen
für Scheinwerfer, Tagfahrlicht,
Blinker und Standlicht
Ausführung A
(1) Scheinwerfer (Fernlicht)
(2) Scheinwerfer (Abblendlicht)
(3) Tagfahrlicht/Positionslicht
(4) Blinkerleuchte
i
ii
OOSEV078020

7-57
7
Wartung

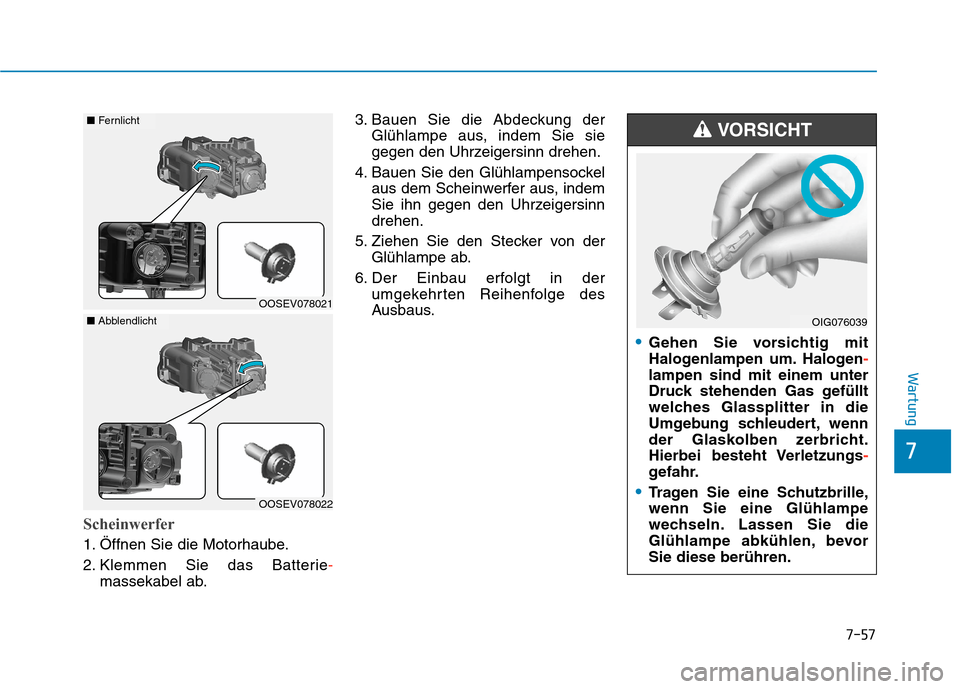

Scheinwerfer
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batterie-
massekabel ab.3. Bauen Sie die Abdeckung der
Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Bauen Sie den Glühlampensockel
aus dem Scheinwerfer aus, indem
Sie ihn gegen den Uhrzeigersinn
drehen.
5. Ziehen Sie den Stecker von der
Glühlampe ab.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
OOSEV078021
■Fernlicht
OOSEV078022
■Abblendlicht
Gehen Sie vorsichtig mit
Halogenlampen um. Halogen-
lampen sind mit einem unter
Druck stehenden Gas gefüllt
welches Glassplitter in die
Umgebung schleudert, wenn
der Glaskolben zerbricht.
Hierbei besteht Verletzungs-
gefahr.
Tragen Sie eine Schutzbrille,
wenn Sie eine Glühlampe
wechseln. Lassen Sie die
Glühlampe abkühlen, bevor
Sie diese berühren.
VORSICHT
OIG076039

7-58
Wartung

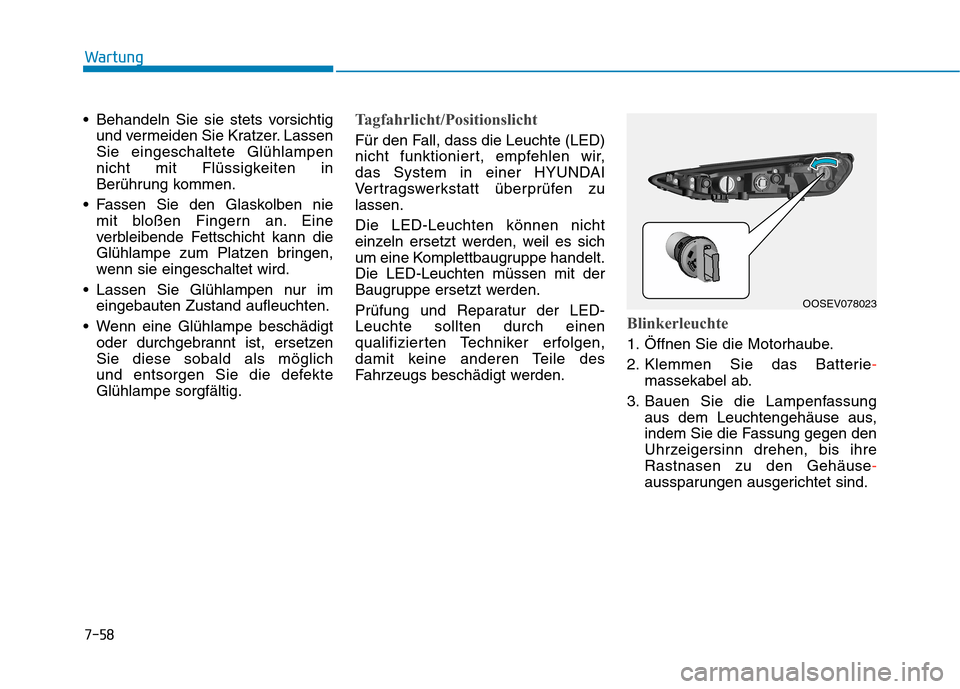

Behandeln Sie sie stets vorsichtig
und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen.
Fassen Sie den Glaskolben nie
mit bloßen Fingern an. Eine
verbleibende Fettschicht kann die
Glühlampe zum Platzen bringen,
wenn sie eingeschaltet wird.
Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
Tagfahrlicht/Positionslicht
Für den Fall, dass die Leuchte (LED)
nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batterie-
massekabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Gehäuse-
aussparungen ausgerichtet sind.
OOSEV078023

7-59
7
Wartung
4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.Ausführung B
(1) Statische Leuchte (Abblendlicht-
assistent)
(2) Scheinwerfer (Abblend-/Fernlicht)
(3) Tagfahrlicht/Positionslicht
(4) Blinkleuchte
Statische Leuchte (Abblendlicht-
assistent)
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Abdeckung der
Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Bauen Sie den Glühlampensockel
aus dem Scheinwerfer aus, indem
Sie ihn gegen den Uhrzeigersinn
drehen.
OOSEV078025
OOSEV078037

7-60
Wartung

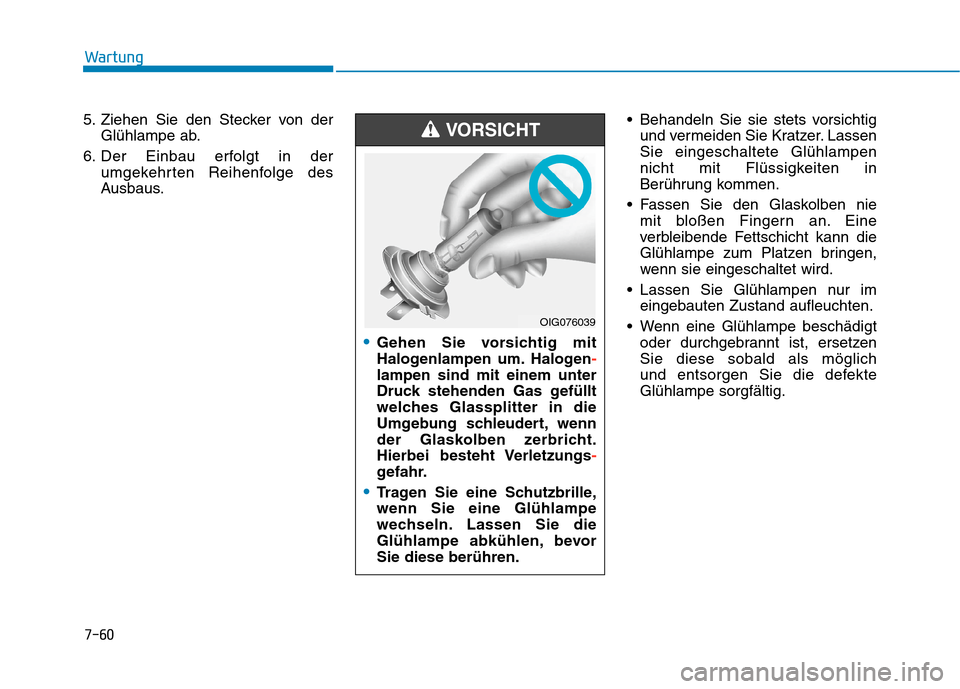

5. Ziehen Sie den Stecker von der
Glühlampe ab.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus. Behandeln Sie sie stets vorsichtig
und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen.
Fassen Sie den Glaskolben nie
mit bloßen Fingern an. Eine
verbleibende Fettschicht kann die
Glühlampe zum Platzen bringen,
wenn sie eingeschaltet wird.
Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
Gehen Sie vorsichtig mit
Halogenlampen um. Halogen-
lampen sind mit einem unter
Druck stehenden Gas gefüllt
welches Glassplitter in die
Umgebung schleudert, wenn
der Glaskolben zerbricht.
Hierbei besteht Verletzungs-
gefahr.
Tragen Sie eine Schutzbrille,
wenn Sie eine Glühlampe
wechseln. Lassen Sie die
Glühlampe abkühlen, bevor
Sie diese berühren.
VORSICHT
OIG076039

7-61
7
Wartung

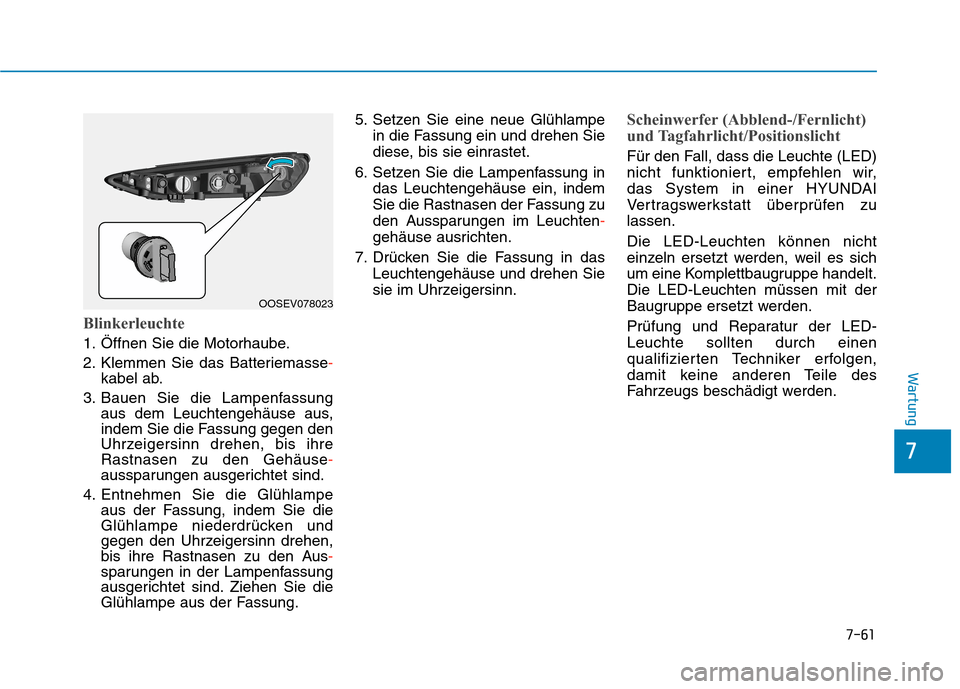

Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Gehäuse-
aussparungen ausgerichtet sind.
4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Aus-
sparungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Scheinwerfer (Abblend-/Fernlicht)
und Tagfahrlicht/Positionslicht
Für den Fall, dass die Leuchte (LED)
nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
OOSEV078023

7-62
Wartung

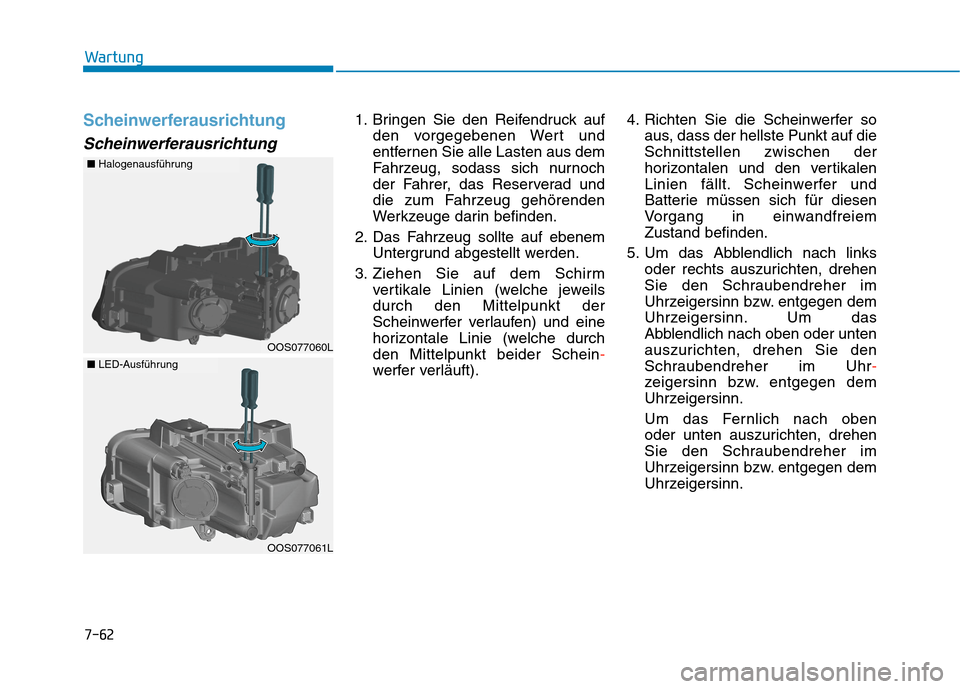

Scheinwerferausrichtung
Scheinwerferausrichtung
1. Bringen Sie den Reifendruck auf
den vorgegebenen Wert und
entfernen Sie alle Lasten aus dem
Fahrzeug, sodass sich nurnoch
der Fahrer, das Reserverad und
die zum Fahrzeug gehörenden
Werkzeuge darin befinden.
2. Das Fahrzeug sollte auf ebenem
Untergrund abgestellt werden.
3. Ziehen Sie auf dem Schirm
vertikale Linien (welche jeweils
durch den Mittelpunkt der
Scheinwerfer verlaufen) und eine
horizontale Linie (welche durch
den Mittelpunkt beider Schein-
werfer verläuft).4. Richten Sie die Scheinwerfer so
aus, dass der hellste Punkt auf die
Schnittstellen zwischen der
horizontalen und den vertikalen
Linien fällt. Scheinwerfer und
Batterie müssen sich für diesen
Vorgang in einwandfreiem
Zustand befinden.
5. Um das Abblendlich nach links
oder rechts auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das
Abblendlich nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im Uhr-
zeigersinn bzw. entgegen dem
Uhrzeigersinn.
Um das Fernlich nach oben
oder unten auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn.
OOS077060L
■Halogenausführung
OOS077061L
■LED-Ausführung

7-63
7
Wartung

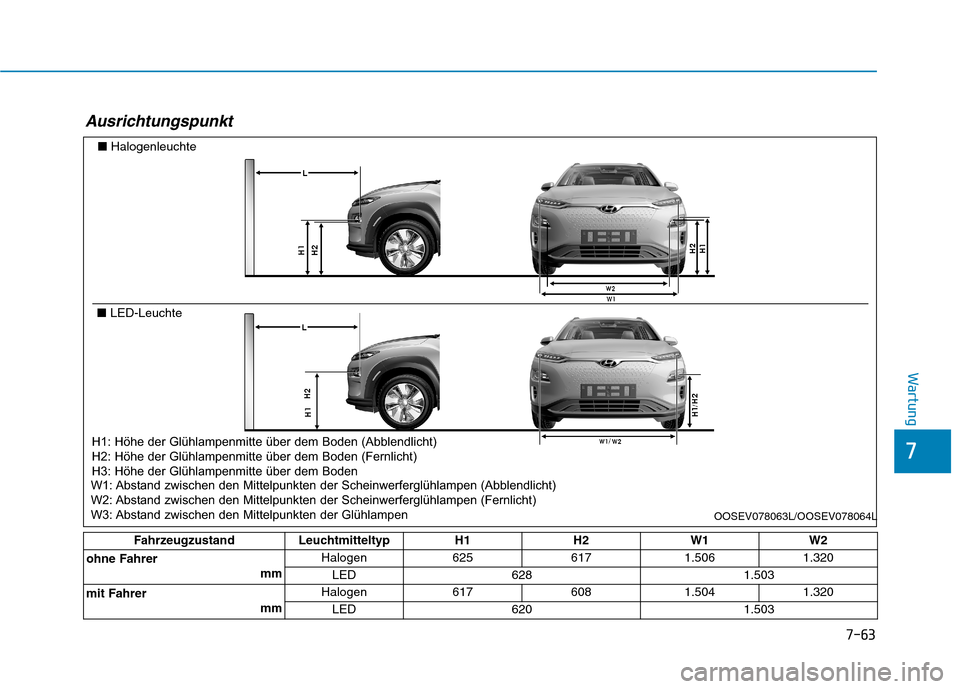

Ausrichtungspunkt
■Halogenleuchte
■LED-Leuchte
OOSEV078063L/OOSEV078064L
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centersH1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen
Fahrzeugzustand Leuchtmitteltyp H1 H2 W1 W2
ohne Fahrer
mm Halogen 625 617 1.506 1.320
LED 628 1.503
mit Fahrer
mmHalogen 617 608 1.504 1.320
LED 620 1.503

7-64
Wartung

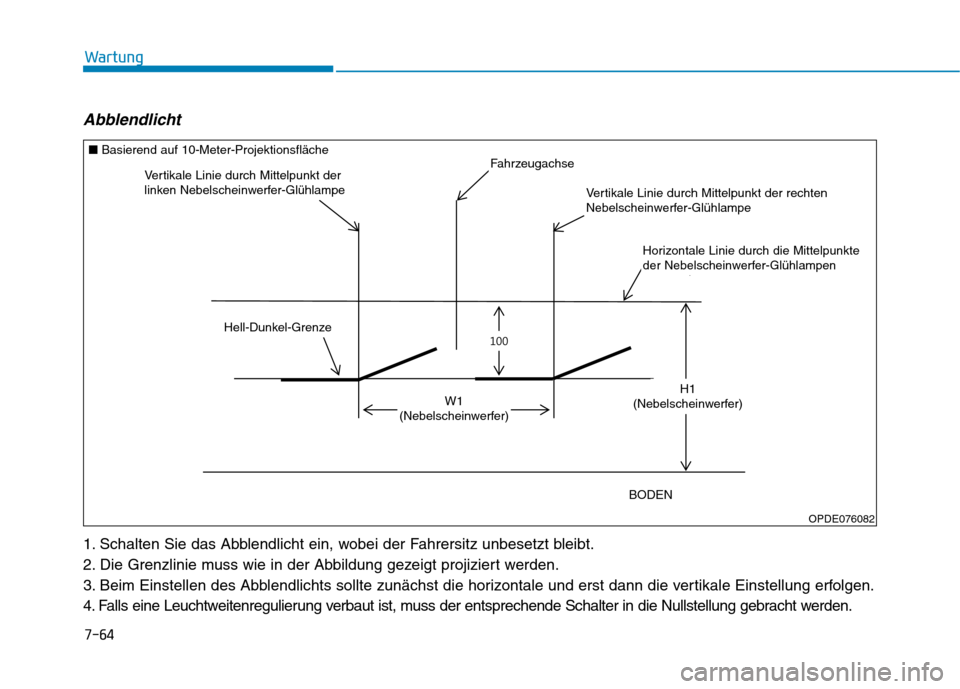

Abblendlicht
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OPDE076082
■Basierend auf 10-Meter-Projektionsfläche
Vertikale Linie durch Mittelpunkt der
linken Nebelscheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der rechten
Nebelscheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Nebelscheinwerfer-Glühlampen
Fahrzeugachse
H1
(Nebelscheinwerfer)W1
(Nebelscheinwerfer)
BODEN
Hell-Dunkel-Grenze

7-65
7
Wartung
Seitliche Blinkleuchten
ersetzen
Für den Fall, dass die Leuchte (LED)
(1) nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
Glühlampen der hinteren
Kombileuchten ersetzen
Ausführung A
(1) Brems-/Rücklicht
(2) Rückleuchte
(3) Blinkleuchte
(4) Nebelschlussleuchte
(5) Rückfahrscheinwerfer
Brems- und Rücklicht
1. Schalten Sie das Fahrzeug ab.
2. Öffnen Sie die Heckklappe.
3. Lösen Sie die Halteschrauben der
Leuchte mit einem Kreuzschlitz-
schraubendreher.OOSEV078024
OOSEV079026L
OOSEV078027
