7-36
Wartung

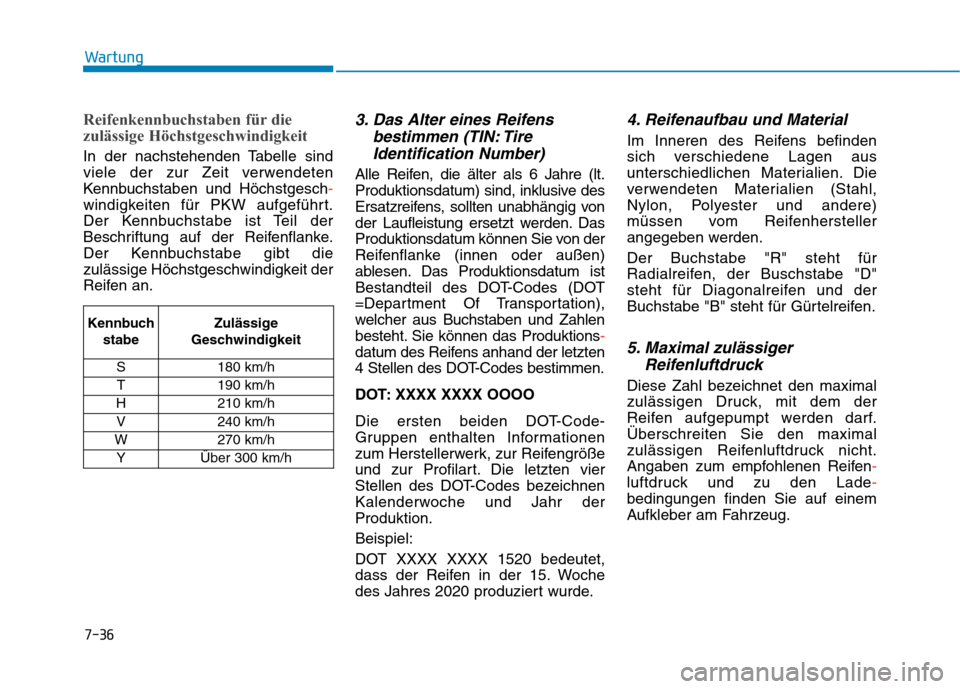

Reifenkennbuchstaben für die
zulässige Höchstgeschwindigkeit
In der nachstehenden Tabelle sind
viele der zur Zeit verwendeten
Kennbuchstaben und Höchstgesch-
windigkeiten für PKW aufgeführt.
Der Kennbuchstabe ist Teil der
Beschriftung auf der Reifenflanke.
Der Kennbuchstabe gibt die
zulässige Höchstgeschwindigkeit der
Reifen an.
3. Das Alter eines Reifens
bestimmen (TIN: Tire
Identification Number)
Alle Reifen, die älter als 6 Jahre (lt.
Produktionsdatum) sind, inklusive des
Ersatzreifens, sollten unabhängig von
der Laufleistung ersetzt werden. Das
Produktionsdatum können Sie von der
Reifenflanke (innen oder außen)
ablesen. Das Produktionsdatum ist
Bestandteil des DOT-Codes (DOT
=Department Of Transportation),
welcher aus Buchstaben und Zahlen
besteht. Sie können das Produktions-
datum des Reifens anhand der letzten
4 Stellen des DOT-Codes bestimmen.
DOT: XXXX XXXX OOOO
Die ersten beiden DOT-Code-
Gruppen enthalten Informationen
zum Herstellerwerk, zur Reifengröße
und zur Profilart. Die letzten vier
Stellen des DOT-Codes bezeichnen
Kalenderwoche und Jahr der
Produktion.
Beispiel:
DOT XXXX XXXX 1520 bedeutet,
dass der Reifen in der 15. Woche
des Jahres 2020 produziert wurde.
4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden.
Der Buchstabe "R" steht für
Radialreifen, der Buschstabe "D"
steht für Diagonalreifen und der
Buchstabe "B" steht für Gürtelreifen.
5. Maximal zulässiger
Reifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.
Überschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen Reifen-
luftdruck und zu den Lade-
bedingungen finden Sie auf einem
Aufkleber am Fahrzeug.
Kennbuch
stabeZulässige
Geschwindigkeit
S 180 km/h
T 190 km/h
H 210 km/h
V 240 km/h
W 270 km/h
Y Über 300 km/h

7-37
7
Wartung

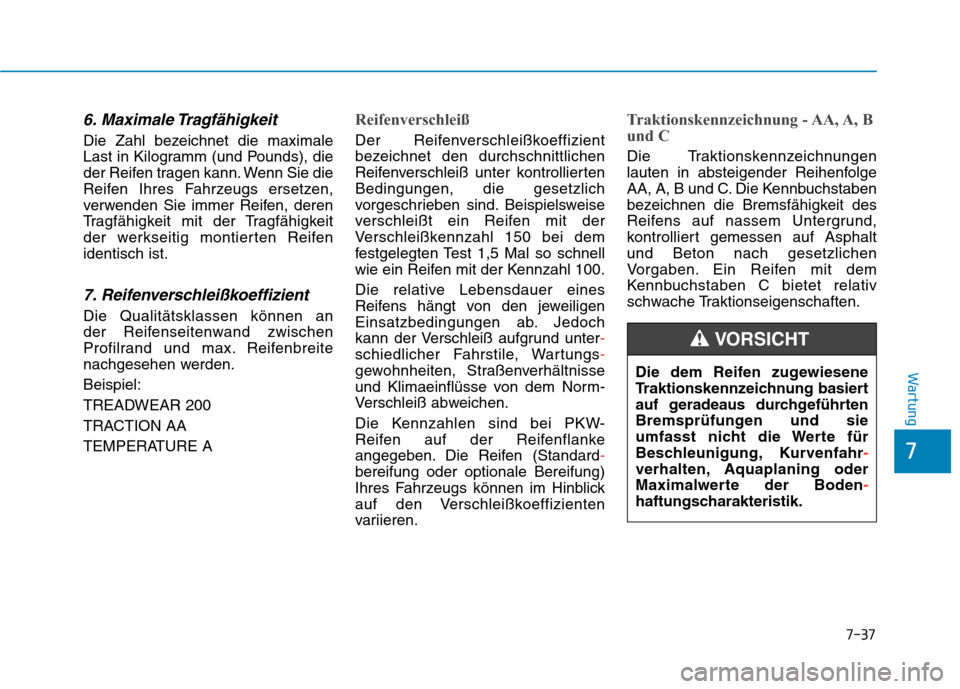

6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifen
identisch ist.
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an
der Reifenseitenwand zwischen
Profilrand und max. Reifenbreite
nachgesehen werden.
Beispiel:
TREADWEAR 200
TRACTION AA
TEMPERATURE A
Reifenverschleiß
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrollierten
Bedingungen, die gesetzlich
vorgeschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund unter-
schiedlicher Fahrstile, Wartungs-
gewohnheiten, Straßenverhältnisse
und Klimaeinflüsse von dem Norm-
Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke
angegeben. Die Reifen (Standard-
bereifung oder optionale Bereifung)
Ihres Fahrzeugs können im Hinblick
auf den Verschleißkoeffizienten
variieren.
Traktionskennzeichnung - AA, A, B
und C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphalt
und Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben C bietet relativ
schwache Traktionseigenschaften.
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie
umfasst nicht die Werte für
Beschleunigung, Kurvenfahr-
verhalten, Aquaplaning oder
Maximalwerte der Boden-
haftungscharakteristik.
VORSICHT

7-38
Wartung

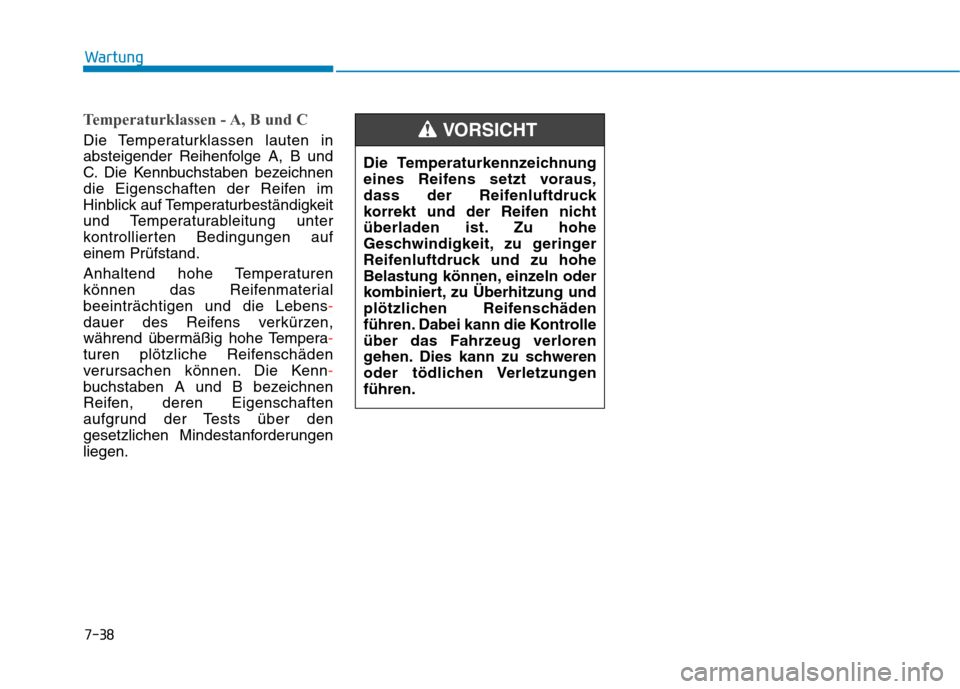

Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen auf
einem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterial
beeinträchtigen und die Lebens-
dauer des Reifens verkürzen,
während übermäßig hohe Tempera-
turen plötzliche Reifenschäden
verursachen können. Die Kenn-
buchstaben A und B bezeichnen
Reifen, deren Eigenschaften
aufgrund der Tests über den
gesetzlichen Mindestanforderungen
liegen.Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungen
führen.VORSICHT

7-39
7
Wartung

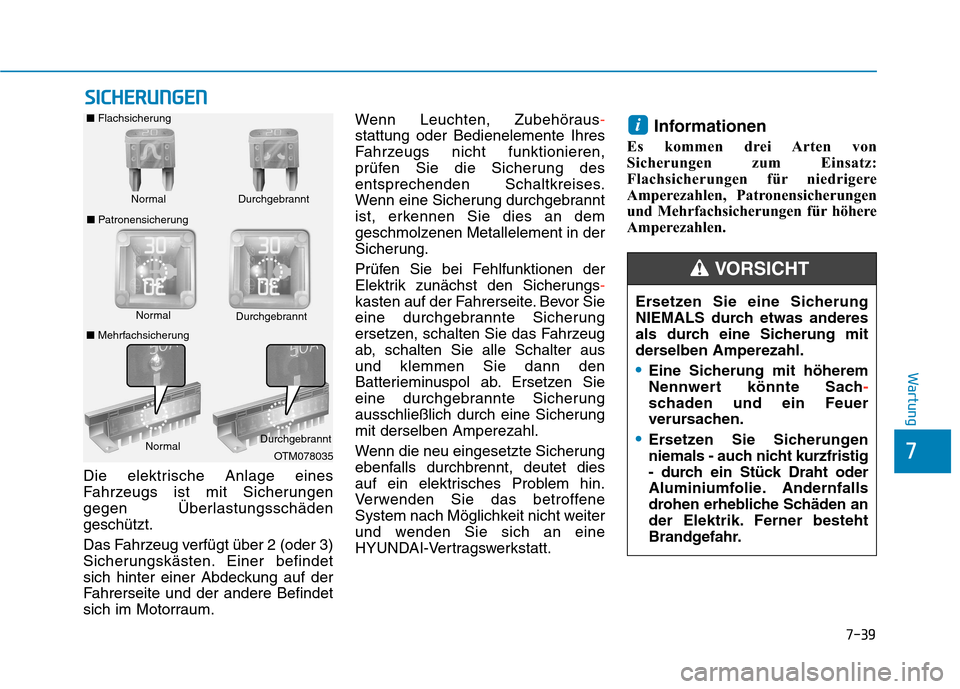

Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen
gegen Überlastungsschäden
geschützt.
Das Fahrzeug verfügt über 2 (oder 3)
Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf der
Fahrerseite und der andere Befindet
sich im Motorraum.Wenn Leuchten, Zubehöraus-
stattung oder Bedienelemente Ihres
Fahrzeugs nicht funktionieren,
prüfen Sie die Sicherung des
entsprechenden Schaltkreises.
Wenn eine Sicherung durchgebrannt
ist, erkennen Sie dies an dem
geschmolzenen Metallelement in der
Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungs-
kasten auf der Fahrerseite. Bevor Sie
eine durchgebrannte Sicherung
ersetzen, schalten Sie das Fahrzeug
ab, schalten Sie alle Schalter aus
und klemmen Sie dann den
Batterieminuspol ab. Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung
mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht weiter
und wenden Sie sich an eine
HYUNDAI-Vertragswerkstatt.
Informationen
Es kommen drei Arten von
Sicherungen zum Einsatz:
Flachsicherungen für niedrigere
Amperezahlen, Patronensicherungen
und Mehrfachsicherungen für höhere
Amperezahlen.
i
S SI
IC
CH
HE
ER
RU
UN
NG
GE
EN
N
■Flachsicherung
Normal
Durchgebrannt
Normal ■Patronensicherung
Durchgebrannt
■Mehrfachsicherung
NormalDurchgebrannt
OTM078035Ersetzen Sie eine Sicherung
NIEMALS durch etwas anderes
als durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem
Nennwert könnte Sach-
schaden und ein Feuer
verursachen.
Ersetzen Sie Sicherungen
niemals - auch nicht kurzfristig
- durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.
VORSICHT

7-40
Wartung

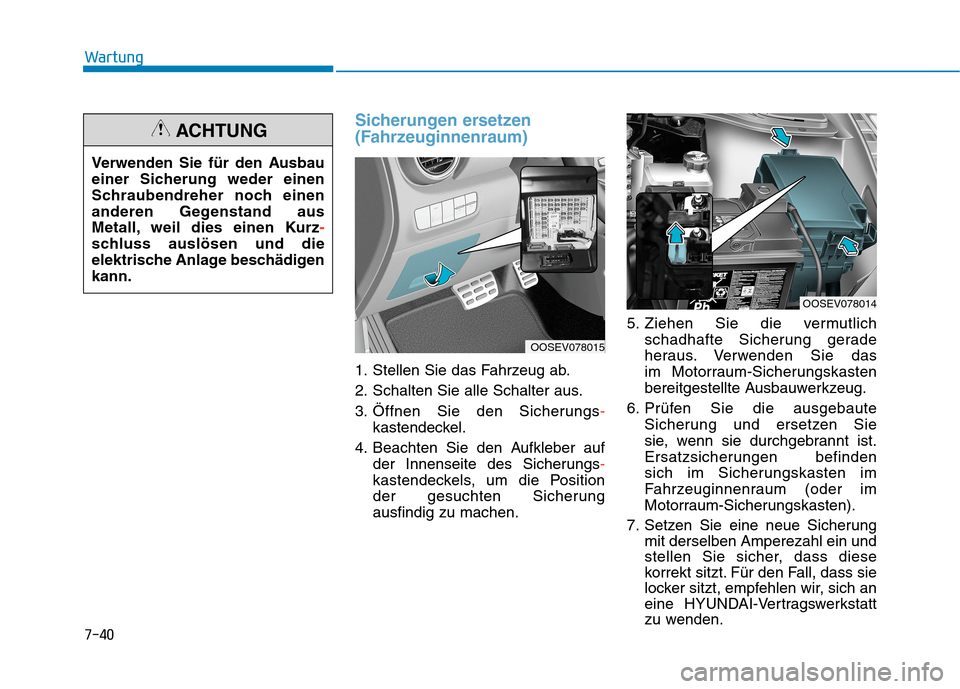

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Öffnen Sie den Sicherungs-
kastendeckel.
4. Beachten Sie den Aufkleber auf
der Innenseite des Sicherungs-
kastendeckels, um die Position
der gesuchten Sicherung
ausfindig zu machen.5. Ziehen Sie die vermutlich
schadhafte Sicherung gerade
heraus. Verwenden Sie das
im Motorraum-Sicherungskasten
bereitgestellte Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt ist.
Ersatzsicherungen befinden
sich im Sicherungskasten im
Fahrzeuginnenraum (oder im
Motorraum-Sicherungskasten).
7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden. Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus
Metall, weil dies einen Kurz-
schluss auslösen und die
elektrische Anlage beschädigen
kann.
ACHTUNG
OOSEV078015
OOSEV078014

7-41
7
Wartung

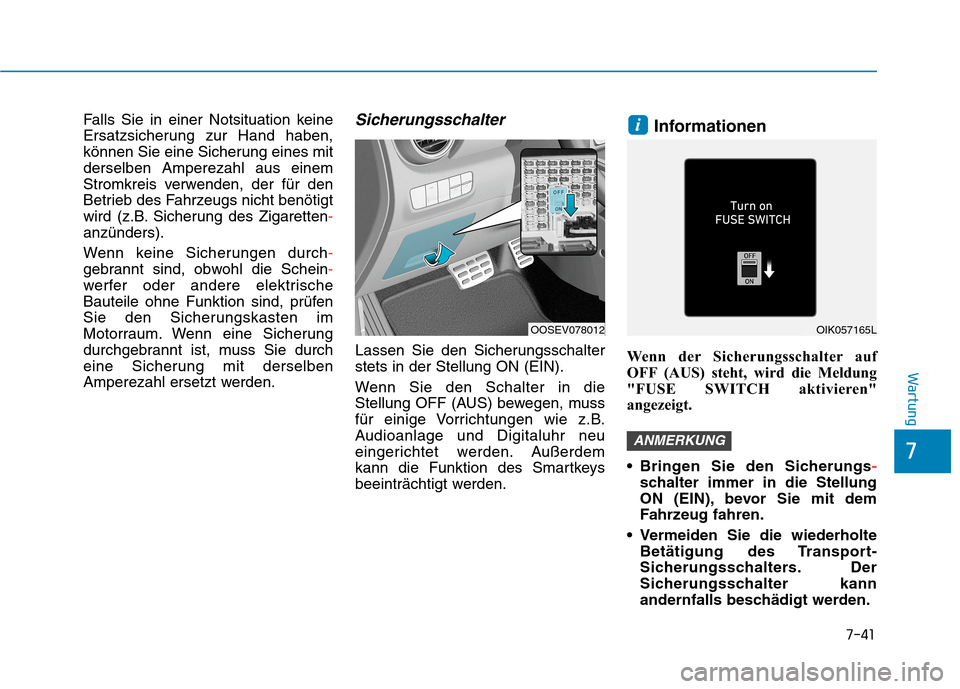

Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung eines mit
derselben Amperezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung des Zigaretten-
anzünders).
Wenn keine Sicherungen durch-
gebrannt sind, obwohl die Schein-
werfer oder andere elektrische
Bauteile ohne Funktion sind, prüfen
Sie den Sicherungskasten im
Motorraum. Wenn eine Sicherung
durchgebrannt ist, muss Sie durch
eine Sicherung mit derselben
Amperezahl ersetzt werden.Sicherungsschalter
Lassen Sie den Sicherungsschalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die
Stellung OFF (AUS) bewegen, muss
für einige Vorrichtungen wie z.B.
Audioanlage und Digitaluhr neu
eingerichtet werden. Außerdem
kann die Funktion des Smartkeys
beeinträchtigt werden.
Informationen
Wenn der Sicherungsschalter auf
OFF (AUS) steht, wird die Meldung
"FUSE SWITCH aktivieren"
angezeigt.
Bringen Sie den Sicherungs-
schalter immer in die Stellung
ON (EIN), bevor Sie mit dem
Fahrzeug fahren.
Vermeiden Sie die wiederholte
Betätigung des Transport-
Sicherungsschalters. Der
Sicherungsschalter kann
andernfalls beschädigt werden.
ANMERKUNG
i
OOSEV078012OIK057165L

7-42
Wartung

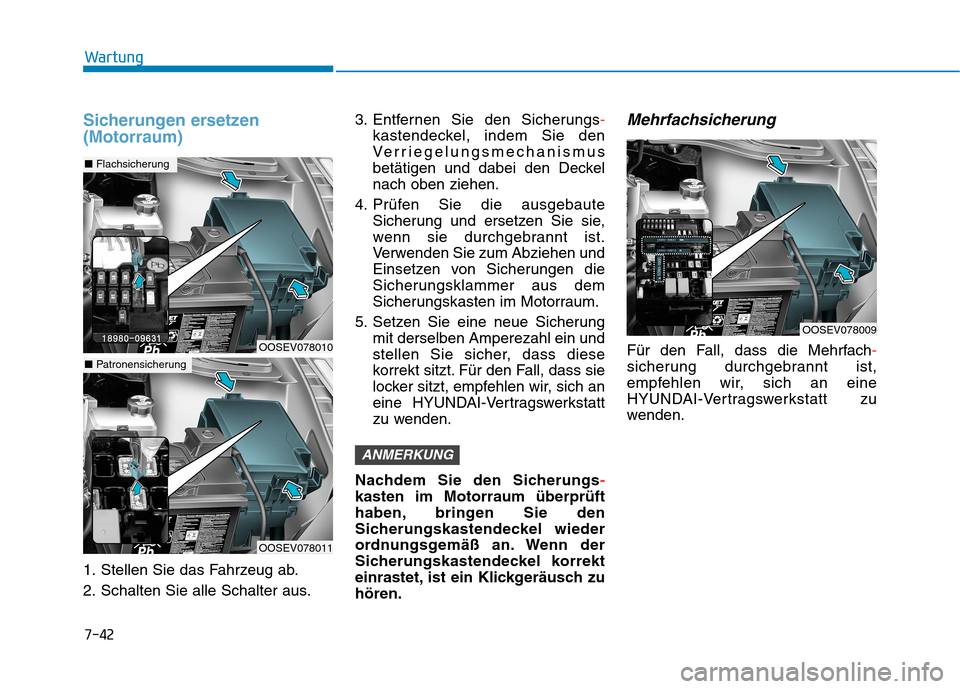

Sicherungen ersetzen
(Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.3. Entfernen Sie den Sicherungs-
kastendeckel, indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den Sicherungs-
kasten im Motorraum überprüft
haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.
Mehrfachsicherung
Für den Fall, dass die Mehrfach-
sicherung durchgebrannt ist,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
ANMERKUNG
OOSEV078010
■Flachsicherung
OOSEV078011
■Patronensicherung
OOSEV078009

7-43
7
Wartung
Beschreibung der Sicherungs-
und Relaiskästen
Sicherungskasten im
Fahrzeuginnenraum

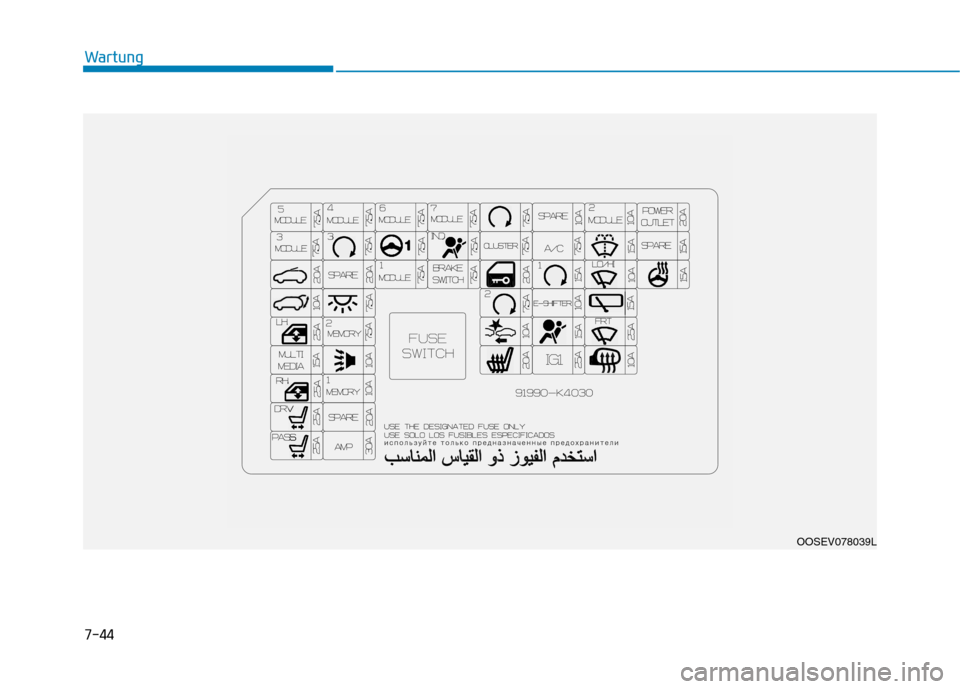

Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
Informationen
Möglicherweise treffen nicht alle
Beschreibungen hinsichtlich der
Sicherungskästen in diesem Hand-
buch auf Ihr Fahrzeug zu. Die
Informationen sind zum Zeitpunkt
der Drucklegung auf dem aktuellen
Stand. Wenn Sie einen Sicherungs-
kasten in Ihrem Fahrzeug prüfen,
richten Sie sich nach der Legende in
dem jeweiligen Sicherungskasten-
deckel.
i
OOSEV078013

7-44
Wartung
OOSEV078039L

7-45
7
Wartung
Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Modul 5MODULE57,5AElektrochromatischer Rückspiegel, Audio, AMP, Scheinwerfer rechts,
Bedienteil A/V- und Navigationssystem, Pralltafelschalter, Scheinwerfer links, Modul automatische
Leuchtweitenregulierung, Modul Vordersitzbelüftung, Modul Sitzheizung vorn
Modul 3MODULE37,5AStoppschalter, BCM
Schiebedach20ASchiebedachmodul
Heckklappe10AHeckklappenrelais
Fensterheber
linksLH25ARelais Fensterheber links, Sicherheitsfensterhebermodul Fahrer (Linkslenker)
MultimediaMULTI
MEDIA15ABedienteil Audio-, AV- und Navigationssystem
Fensterheber
rechtsRH25ARelais Fensterheber rechts, Sicherheitsfensterhebermodul Fahrer (Rechtslenker)
Elektrisch ver-stellbarer Sitz
FahrerseiteDRV25AManueller Schalter Fahrersitz
Elektrisch ver-stellbarer Sitz
BeifahrerseitePASS25AManueller Schalter Beifahrersitz
Modul 4MODULE47,5AWarnsystem „Toter Winkel“ links/rechts, BCM, Pralltafelschalter, VESS (Lautsprecher),
Multifunktions-Frontkamera
PDM337,5ASmartkey-Steuermodul
Ersatz-sicherungSpare20AErsatzsicherung
