Hyundai Matrix 2003 Betriebsanleitung (in German)

6-5
SELBSTHILFE
G030C01FC-AST Überprüfen des Ölstands G030D01A-GST
Nachfüllen von Öl
Vor dem Überprüfen des Öls den Motor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Mo- tor ausschalten. Etwa fünf Minuten (Benzinmotor)/Etwa zwei Minuten (Dieselmotor) warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken und wieder herausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen der oberen ("FULL") und der unteren Markierung ("LOW") liegen.
HFC5007
G030C02FC
Benzinmotor
Dieselmotor Benzinmotor
G030B01A

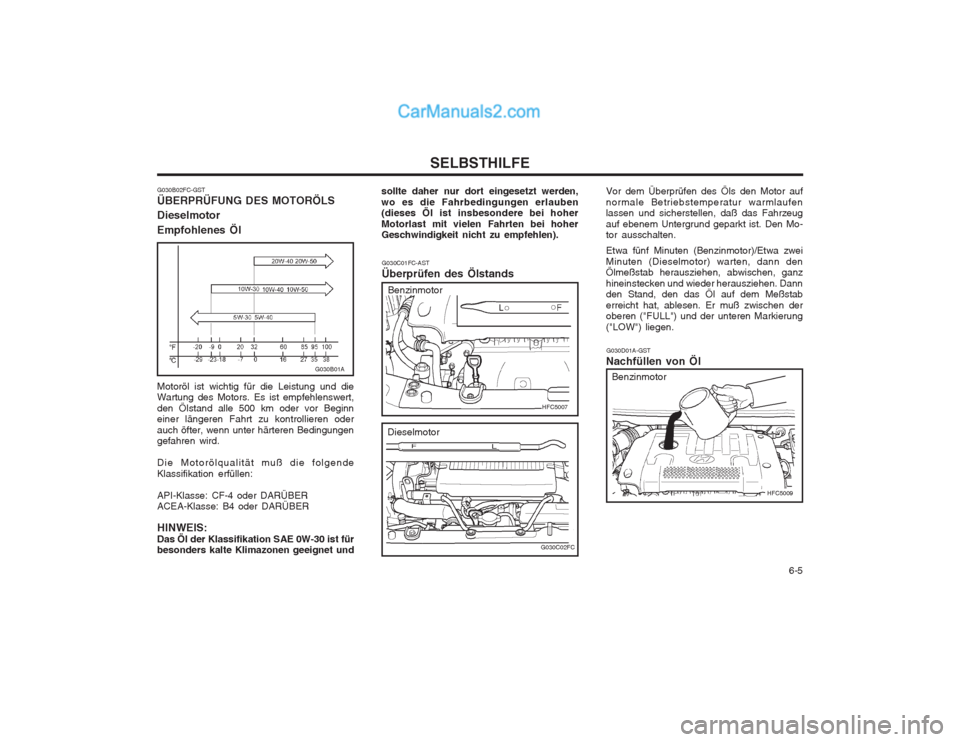

G030B02FC-GST ÜBERPRÜFUNG DES MOTORÖLS Dieselmotor Empfohlenes Öl Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500 km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungen gefahren wird. Die Motorölqualität muß die folgende Klassifikation erfüllen: API-Klasse: CF-4 oder DARÜBER ACEA-Klasse: B4 oder DARÜBER HINWEIS: Das Öl der Klassifikation SAE 0W-30 ist für besonders kalte Klimazonen geeignet und
HFC5009
sollte daher nur dort eingesetzt werden, wo es die Fahrbedingungen erlauben (dieses Öl ist insbesondere bei hoher Motorlast mit vielen Fahrten bei hoher Geschwindigkeit nicht zu empfehlen).

SELBSTHILFE
6-6 G040A03FC-GST

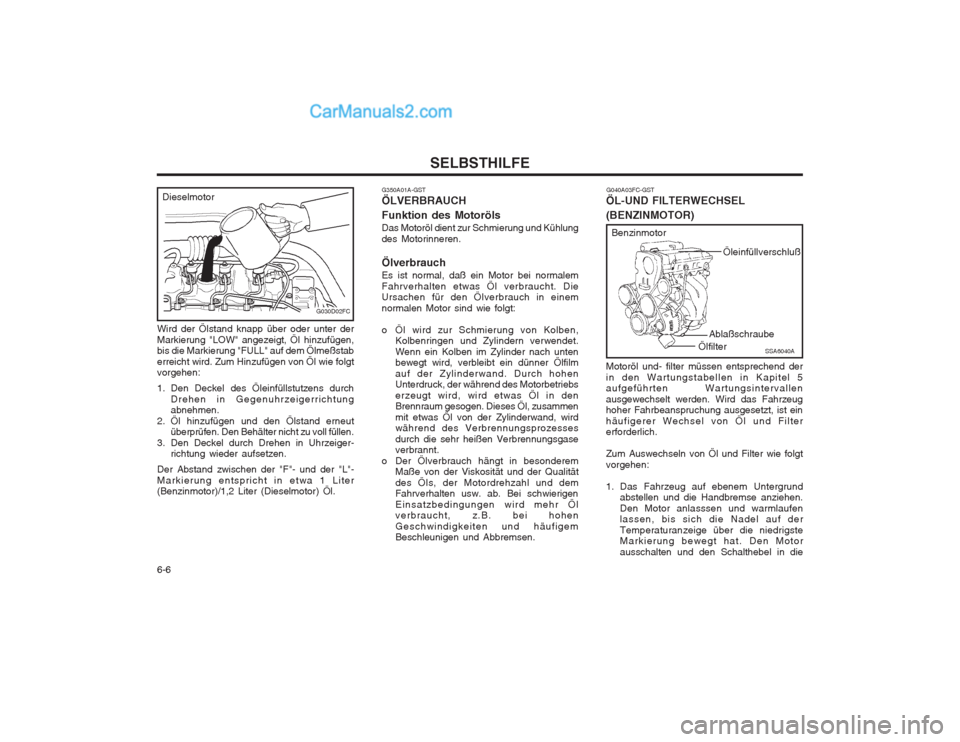

ÖL-UND FILTERWECHSEL (BENZINMOTOR) Motoröl und- filter müssen entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich. Zum Auswechseln von Öl und Filter wie folgt vorgehen:
1. Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Den Motor anlasssen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über die niedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die
Wird der Ölstand knapp über oder unter derMarkierung "LOW" angezeigt, Öl hinzufügen, bis die Markierung "FULL" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens durch
Drehen in Gegenuhrzeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Den Behälter nicht zu voll füllen.
3. Den Deckel durch Drehen in Uhrzeiger- richtung wieder aufsetzen.
Der Abstand zwischen der "F"- und der "L"- Markierung entspricht in etwa 1 Liter (Benzinmotor)/1,2 Liter (Dieselmotor) Öl. G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem
Fahrverhalten etwas Öl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt:
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohen
Unterdruck, der während des Motorbetriebs erzeugt wird, wird etwas Öl in den
Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird
während des Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
o Der Ölverbrauch hängt in besonderem Maße von der Viskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Bei schwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen
Geschwindigkeiten und häufigem Beschleunigen und Abbremsen.
Dieselmotor
G030D02FC Öleinfüllverschluß
Ablaßschraube
Ölfilter
SSA6040A
Benzinmotor

6-7
SELBSTHILFE

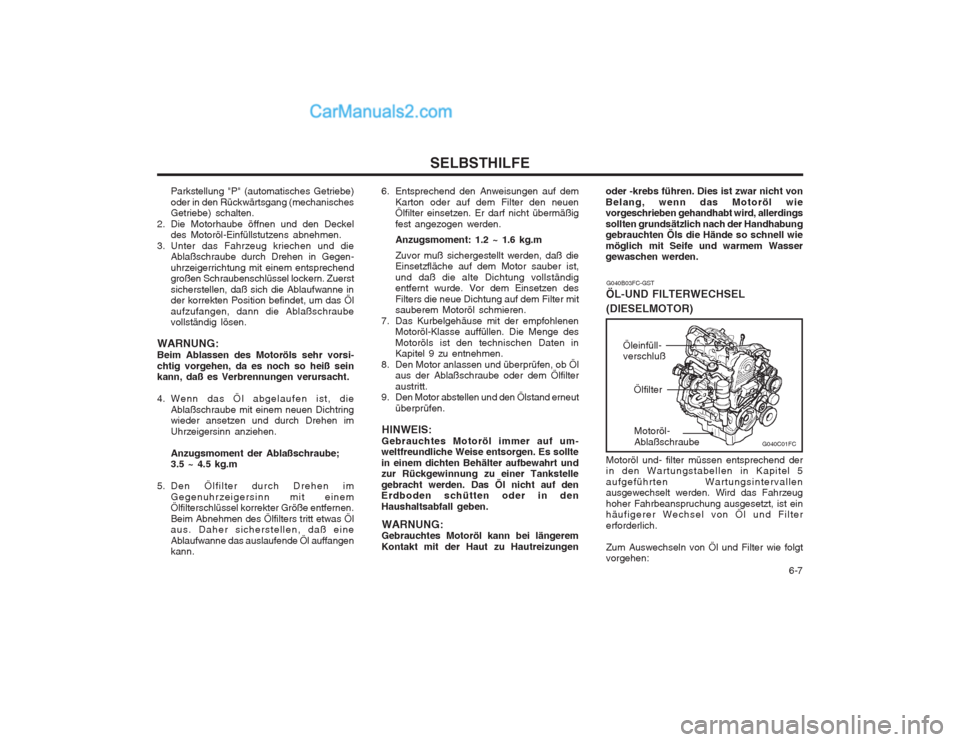

Parkstellung "P" (automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzens abnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen in Gegen- uhrzeigerrichtung mit einem entsprechend großen Schraubenschlüssel lockern. Zuerst sicherstellen, daß sich die Ablaufwanne in der korrekten Position befindet, um das Öl aufzufangen, dann die Ablaßschraube vollständig lösen.
WARNUNG: Beim Ablassen des Motoröls sehr vorsi-chtig vorgehen, da es noch so heiß sein kann, daß es Verbrennungen verursacht.
4. Wenn das Öl abgelaufen ist, die Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn anziehen. Anzugsmoment der Ablaßschraube; 3.5 ~ 4.5 kg.m
5. Den Ölfilter durch Drehen im Gegenuhrzeigersinn mit einemÖlfilterschlüssel korrekter Größe entfernen. Beim Abnehmen des Ölfilters tritt etwas Öl aus. Daher sicherstellen, daß eine Ablaufwanne das auslaufende Öl auffangen kann. 6. Entsprechend den Anweisungen auf dem
Karton oder auf dem Filter den neuenÖlfilter einsetzen. Er darf nicht übermäßig fest angezogen werden. Anzugsmoment: 1.2 ~ 1.6 kg.mZuvor muß sichergestellt werden, daß die Einsetzfläche auf dem Motor sauber ist, und daß die alte Dichtung vollständig entfernt wurde. Vor dem Einsetzen des Filters die neue Dichtung auf dem Filter mit sauberem Motoröl schmieren.
7. Das Kurbelgehäuse mit der empfohlenen Motoröl-Klasse auffüllen. Die Menge des Motoröls ist den technischen Daten in Kapitel 9 zu entnehmen.
8. Den Motor anlassen und überprüfen, ob Öl aus der Ablaßschraube oder dem Ölfilter austritt.
9. Den Motor abstellen und den Ölstand erneut
überprüfen.
HINWEIS:
Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann bei längeremKontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht vonBelang, wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.
G040B03FC-GST
ÖL-UND FILTERWECHSEL
(DIESELMOTOR) Motoröl und- filter müssen entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich. Zum Auswechseln von Öl und Filter wie folgt vorgehen: Motoröl- Ablaßschraube
Öleinfüll- verschluß
G040C01FC
Ölfilter

SELBSTHILFE
6-8 Ölfilter- Ablaßschraube

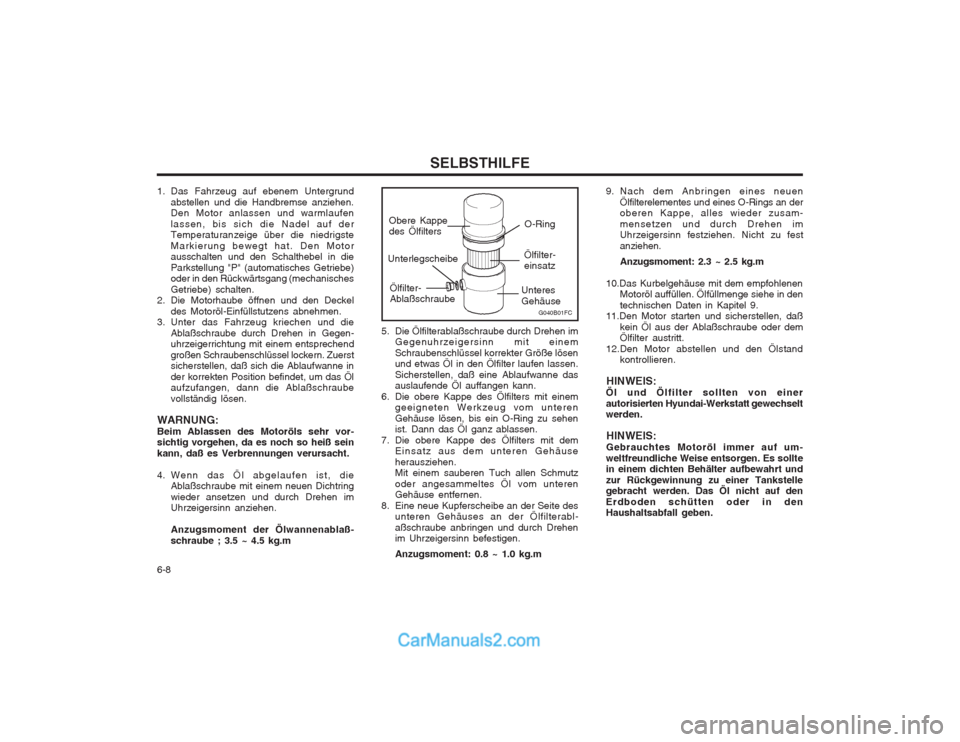

1. Das Fahrzeug auf ebenem Untergrund
abstellen und die Handbremse anziehen.Den Motor anlassen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über die niedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P" (automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel
des Motoröl-Einfüllstutzens abnehmen.
3. Unter das Fahrzeug kriechen und die
Ablaßschraube durch Drehen in Gegen- uhrzeigerrichtung mit einem entsprechend großen Schraubenschlüssel lockern. Zuerst sicherstellen, daß sich die Ablaufwanne in der korrekten Position befindet, um das Öl aufzufangen, dann die Ablaßschraube vollständig lösen.
WARNUNG:Beim Ablassen des Motoröls sehr vor- sichtig vorgehen, da es noch so heiß sein kann, daß es Verbrennungen verursacht.
4. Wenn das Öl abgelaufen ist, die Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn anziehen. Anzugsmoment der Ölwannenablaß- schraube ; 3.5 ~ 4.5 kg.m 5. Die Ölfilterablaßschraube durch Drehen im
Gegenuhrzeigersinn mit einemSchraubenschlüssel korrekter Größe lösen und etwas Öl in den Ölfilter laufen lassen. Sicherstellen, daß eine Ablaufwanne das auslaufende Öl auffangen kann.
6. Die obere Kappe des Ölfilters mit einem geeigneten Werkzeug vom unteren Gehäuse lösen, bis ein O-Ring zu sehen ist. Dann das Öl ganz ablassen.
7. Die obere Kappe des Ölfilters mit dem Einsatz aus dem unteren Gehäuse herausziehen. Mit einem sauberen Tuch allen Schmutz oder angesammeltes Öl vom unteren Gehäuse entfernen.
8. Eine neue Kupferscheibe an der Seite des unteren Gehäuses an der Ölfilterabl- aßschraube anbringen und durch Drehen im Uhrzeigersinn befestigen. Anzugsmoment: 0.8 ~ 1.0 kg.m 9. Nach dem Anbringen eines neuen
Ölfilterelementes und eines O-Rings an der
oberen Kappe, alles wieder zusam- mensetzen und durch Drehen im Uhrzeigersinn festziehen. Nicht zu fest
anziehen.
Anzugsmoment: 2.3 ~ 2.5 kg.m
10.Das Kurbelgehäuse mit dem empfohlenen Motoröl auffüllen. Ölfüllmenge siehe in den technischen Daten in Kapitel 9.
11.Den Motor starten und sicherstellen, daß
kein Öl aus der Ablaßschraube oder dem Ölfilter austritt.
12.Den Motor abstellen und den Ölstand kontrollieren.
HINWEIS:
Öl und Ölfilter sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.
HINWEIS:
Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
G040B01FC
Ölfilter- einsatz O-Ring
Obere Kappedes Ölfilters
Unteres GehäuseUnterlegscheibe

6-9
SELBSTHILFE
Ein qualitativ hochwertiges Äthylen-Glykol- Kühlmittel in einem Mischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- und
G050A01A-AST ÜBERPRÜFUNG UND AUSWECHS- LUNG DES MOTORKÜHLMITTELS WARNUNG: Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unter Druck und kann beim Öffnen des Deckels herausgeschleudert werden. Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.
G050B01A-AST Empfohlenes Kühlmittel
G050B01FC
G050B02FC
Benzinmotor
Dieselmotor -15 (5)
-25 (-13) -35 (-31)-45 (-49)
35% 40%50%60%
Umgebungs-
temperatur °C (°F) Frostschutzlösung WasserKühlmittelkonzentration
65%60%50%40%
WARNUNG: Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.
Korrosionsschutz muß das Kühlsystem miteinem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgt werden. Der Gemischanteil des Frostschutzmittels darf NIEMALS 60% über -oder 35% unterschreiten; andernfalls kann es zu Beschädigungen des Kühlsystems kommen. Die korrekte Konzentration des nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.

SELBSTHILFE
6-10 G050D02A-AST Auswechseln des Kühlmittels
Das Kühlmittel muß entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
HINWEIS:
Kühlmittel kann den Lack des Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß es gründlich mit klarem Wasser abgewaschen werden.
1. Das Fahrzeug auf ebenem Untergrund abstellen, die Handbremse anziehen und nach Erkalten des Motors den Kühlerdeckel abschrauben.
2. Die Ablaufwanne korrekt positionieren. Den Ablaßhahn des Kühlers öffnen und das gesamte Kühlmittel aus dem Kühlsystem ablassen. Dann den Ablaßhahn fest zudrehen.
3. Kühlmittelfüllmenge siehe in den
technischen Daten in Kapitel 9. Dann die geeignete Menge Kühlmittel gemäß den Herstelleranweisungen in den Kühler einfüllen.
Der Kühlmittelstand kann auf der Seite des Kühlmittelbehälters aus Kunststoff abgelesen werden. Der Kühlmittelstand muß sich zwischen den Markierungen "LOW" (niedrig) und "FULL" (voll) auf dem Behälter befinden. Sinkt der Kühlmittelstand unter die Markierung "LOW" muß soviel Kühlmittel zugeführt werden,
G050C02FC
Dieselmotor
G050C01A-GST Überprüfen des Kühlmittelstands
G050C01FC
Benzinmotor
daß der Stand zwischen "LOW" und "FULL" angezeigt wird. Bei niedrigem Kühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall des Kühlmittelstands das vom Hyundai-Händler auf die Ursache untersuchen lassen.
4. Den Kühlerdeckel in Gegenuhrze-igerrichtung, ohne ihn nach unten zudrücken, bis zum Anschlag drehen. Das entlastet den noch im Kühlsystem befindlichen Druck. Zum Abnehmen den Kühlerdeckel herunterdrücken und im Gegenuhrzeigersinn drehen. Nun den Kühler mit sauberem deminer- alisiertem oder destilliertem Wasser auffüllen. Füllen Sie solange demineral- isiertes oder destilliertes Wasser in kleinen Mengen nach, bis der Füllstand den Einfüllstutzen erreicht.
G050D01FC

6-11
SELBSTHILFE
G050D02FC

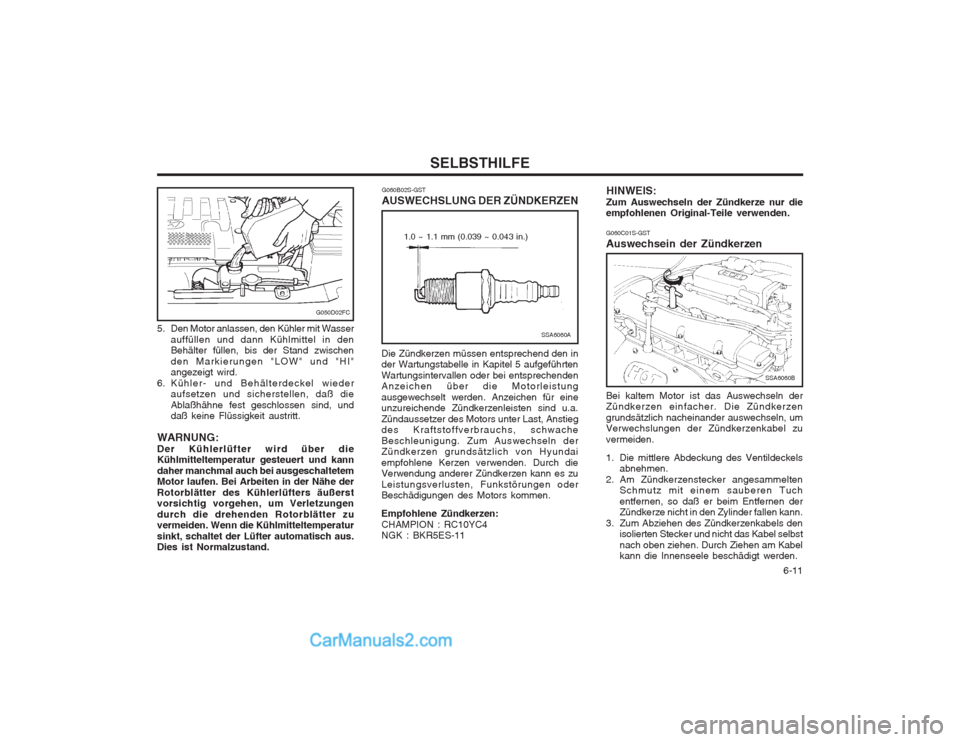

5. Den Motor anlassen, den Kühler mit Wasser auffüllen und dann Kühlmittel in den Behälter füllen, bis der Stand zwischen den Markierungen "LOW" und "HI" angezeigt wird.
6. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daß die Ablaßhähne fest geschlossen sind, und daß keine Flüssigkeit austritt.
WARNUNG: Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
G060C01S-GST Auswechsein der Zündkerzen Bei kaltem Motor ist das Auswechseln der Zündkerzen einfacher. Die Zündkerzen grundsätzlich nacheinander auswechseln, um Verwechslungen der Zündkerzenkabel zu vermeiden.
1. Die mittlere Abdeckung des Ventildeckels abnehmen.
2. Am Zündkerzenstecker angesammelten Schmutz mit einem sauberen Tuch entfernen, so daß er beim Entfernen der Zündkerze nicht in den Zylinder fallen kann.
3. Zum Abziehen des Zündkerzenkabels den isolierten Stecker und nicht das Kabel selbst nach oben ziehen. Durch Ziehen am Kabel kann die Innenseele beschädigt werden.
SSA6060B
HINWEIS:
Zum Auswechseln der Zündkerze nur die empfohlenen Original-Teile verwenden.
G060B02S-GST AUSWECHSLUNG DER ZÃœNDKERZEN
Die Zündkerzen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen oder bei entsprechenden Anzeichen über die Motorleistung ausgewechselt werden. Anzeichen für eine unzureichende Zündkerzenleisten sind u.a. Zündaussetzer des Motors unter Last, Anstieg des Kraftstoffverbrauchs, schwache Beschleunigung. Zum Auswechseln der Zündkerzen grundsätzlich von Hyundai empfohlene Kerzen verwenden. Durch die Verwendung anderer Zündkerzen kann es zu Leistungsverlusten, Funkstörungen oder Beschädigungen des Motors kommen. Empfohlene Zündkerzen: CHAMPION : RC10YC4 NGK : BKR5ES-11
SSA6060A
1.0 ~ 1.1 mm (0.039 ~ 0.043 in.)

SELBSTHILFE
6-12 G070A01S-AST AUSWECHSELN DES LUFTFILTERS Zum Auswechseln des Filters die Flügel-mut- ter auf der Mitte des Luftfilterdeckels entfernen und dann die Klammern rund um den Deckel abziehen; danach läßt sich der Deckel abheben. Den alten Filter herausnehmen und den neuen Filter einsetzen. Es empfiehlt sich der Einsatz von Hyundai-Ersatzteilen.
SSA6062A
HINWEIS:
Zündkerzen müssen fest angezogen werden. Werden sie allerdings zu fest angezogen, können die Gewinde des Aluminiumzylinderkopfs beschädigt werden. Werden sie dagegen nicht fest genug angezogen, kann die Zündkerze überhitzen und möglicherweise eine Beschädigung des Motors hervorrufen.
7. Den isolierten Stecker direkt auf die Elektrode schieben und so das Kabel wieder anschließen. Überprüfen, daß das Kabel eingerastet ist und nicht abfallen kann.
HFC5003
G070A02FC
Benzinmotor
Dieselmotor
WARNUNG: Beim Auswechseln der Zündkerzen sollteder Motor abgekühlt oder kalt sein. Bei heißem Motor können isolierte Leiter,Zündkerze oder Motor Verbrennungen verursachen.
4. Zum Entfernen der alten Zündkerze die
Buchse des Kerzenschlüssels vorsichtig über die Zündkerze führen, so daß die keramische lsolierung nicht beschädigt wird.
5. Zum Entfernen der Zündkerze den Kerzenschlüssel in Gegenuhrzeiger- richtung drehen.
6. Beim Einbau der neuen Zündkerze die
Buchse des Kerzenschlüssels vorsichtig über die Zündkerze schieben, so daß die keramische lsolierung nicht beschädigt wird.
SSA6061A

6-13
SELBSTHILFE

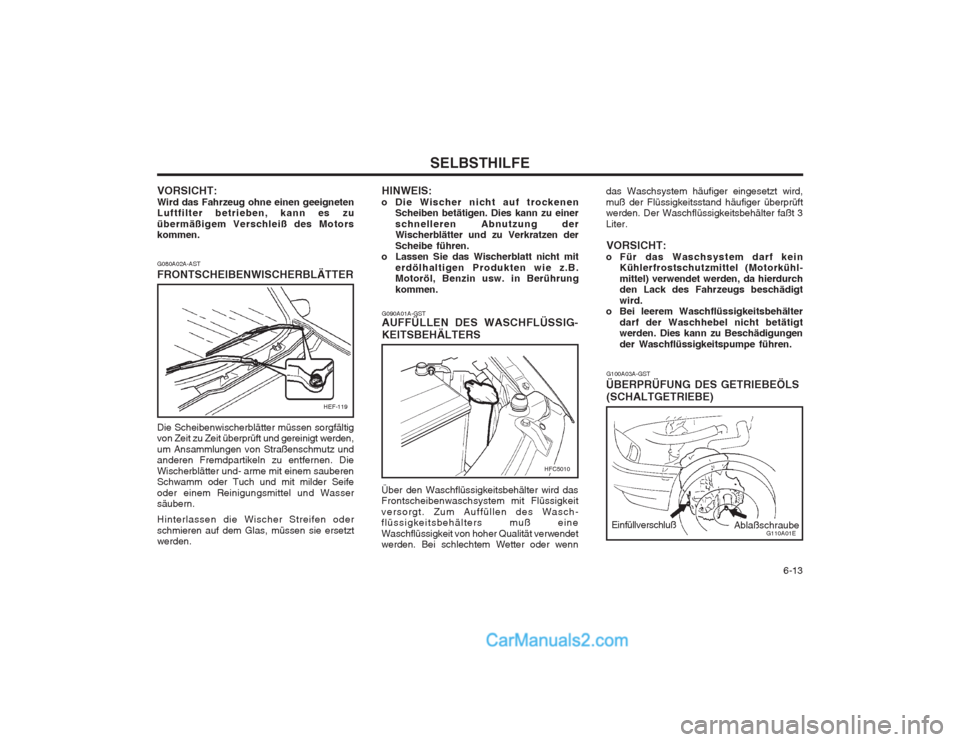

VORSICHT: Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen. G080A02A-AST FRONTSCHEIBENWISCHERBLÄTTER Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und- arme mit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie ersetzt werden.
HEF-119
G100A03A-GST
ÜBERPRÜFUNG DES GETRIEBEÖLS (SCHALTGETRIEBE)
das Waschsystem häufiger eingesetzt wird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3 Liter.
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühl-mittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbehälter
darf der Waschhebel nicht betätigt werden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen.
Einfüllverschluß Ablaßschraube
HINWEIS:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kann zu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit
erdölhaltigen Produkten wie z.B. Motoröl, Benzin usw. in Berührung kommen.
G090A01A-GST AUFFÜLLEN DES WASCHFLÜSSIG- KEITSBEHÄLTERS
HFC5010
Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllen des Wasch- flüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualität verwendet werden. Bei schlechtem Wetter oder wenn
G110A01E

SELBSTHILFE
6-14 G110A01A-AST

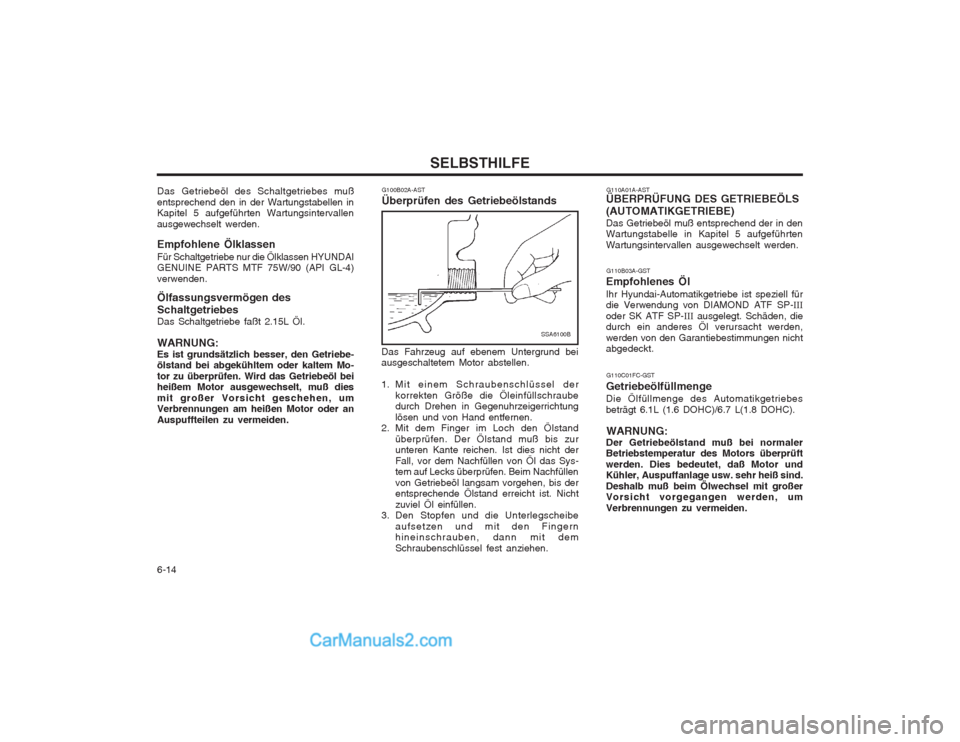

ÜBERPRÜFUNG DES GETRIEBEÖLS (AUTOMATIKGETRIEBE) Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
G110C01FC-GST
Getriebeölfüllmenge Die Ölfüllmenge des Automatikgetriebes beträgt 6.1L (1.6 DOHC)/6.7 L(1.8 DOHC).
WARNUNG:
Der Getriebeölstand muß bei normaler Betriebstemperatur des Motors überprüft werden. Dies bedeutet, daß Motor und
Kühler, Auspuffanlage usw. sehr heiß sind. Deshalb muß beim Ölwechsel mit großer
Vorsicht vorgegangen werden, um Verbrennungen zu vermeiden. G110B03A-GST
Empfohlenes Öl Ihr Hyundai-Automatikgetriebe ist speziell für die Verwendung von DIAMOND ATF SP- III
oder SK ATF SP- III ausgelegt. Schäden, die
durch ein anderes Öl verursacht werden, werden von den Garantiebestimmungen nicht abgedeckt.
Das Fahrzeug auf ebenem Untergrund beiausgeschaltetem Motor abstellen.
1. Mit einem Schraubenschlüssel der
korrekten Größe die Öleinfüllschraube durch Drehen in Gegenuhrzeigerrichtung lösen und von Hand entfernen.
2. Mit dem Finger im Loch den Ölstand
überprüfen. Der Ölstand muß bis zur unteren Kante reichen. Ist dies nicht der Fall, vor dem Nachfüllen von Öl das Sys- tem auf Lecks überprüfen. Beim Nachfüllen von Getriebeöl langsam vorgehen, bis der entsprechende Ölstand erreicht ist. Nicht zuviel Öl einfüllen.
3. Den Stopfen und die Unterlegscheibe
aufsetzen und mit den Fingern hineinschrauben, dann mit dem Schraubenschlüssel fest anziehen.
Das Getriebeöl des Schaltgetriebes mußentsprechend den in der Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) verwenden. Ölfassungsvermögen des Schaltgetriebes Das Schaltgetriebe faßt 2.15L Öl. WARNUNG: Es ist grundsätzlich besser, den Getriebe- ölstand bei abgekühltem oder kaltem Mo- tor zu überprüfen. Wird das Getriebeöl bei heißem Motor ausgewechselt, muß dies mit großer Vorsicht geschehen, um Verbrennungen am heißen Motor oder an Auspuffteilen zu vermeiden.
G100B02A-AST Überprüfen des Getriebeölstands
SSA6100B
