Hyundai Matrix 2003 Betriebsanleitung (in German)

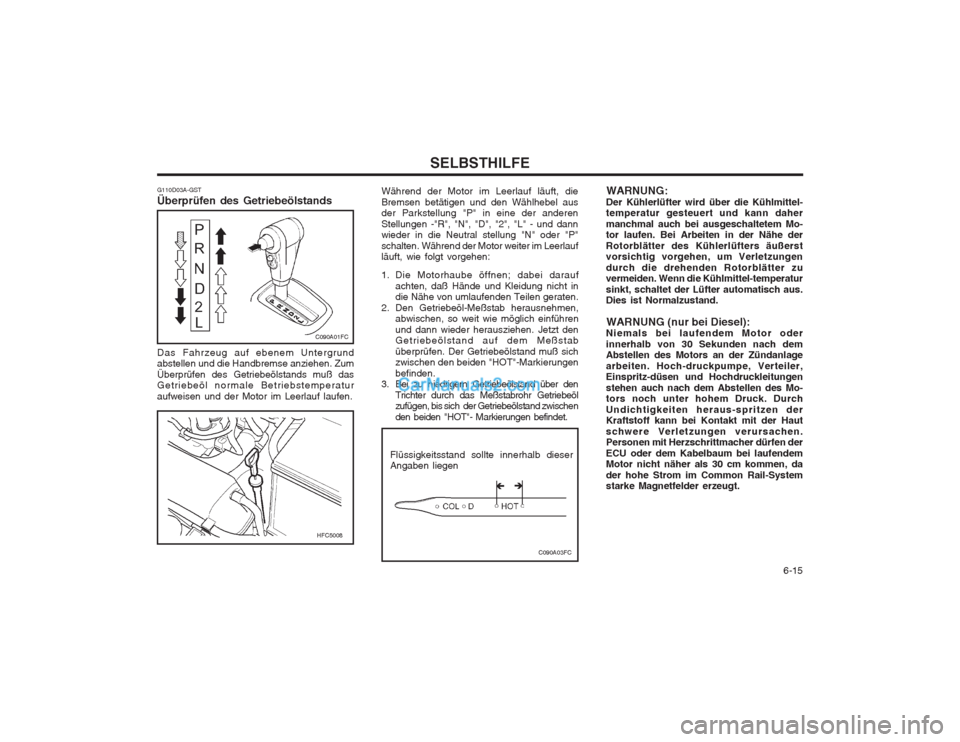

6-15
SELBSTHILFE
G110D03A-GST Überprüfen des Getriebeölstands Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Zum Überprüfen des Getriebeölstands muß das Getriebeöl normale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen. Während der Motor im Leerlauf läuft, dieBremsen betätigen und den Wählhebel aus der Parkstellung "P" in eine der anderen Stellungen -"R", "N", "D", "2", "L" - und dann wieder in die Neutral stellung "N" oder "P" schalten. Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen:
1. Die Motorhaube öffnen; dabei darauf
achten, daß Hände und Kleidung nicht in die Nähe von umlaufenden Teilen geraten.
2. Den Getriebeöl-Meßstab herausnehmen, abwischen, so weit wie möglich einführen und dann wieder herausziehen. Jetzt den Getriebeölstand auf dem Meßstab überprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"-Markierungen befinden.
3. Bei zu niedrigem Getriebeölstand über den
Trichter durch das Meßstabrohr Getriebeöl zufügen, bis sich der Getriebeölstand zwischen den beiden "HOT"- Markierungen befindet.
HFC5008
C090A01FC
WARNUNG:
Der Kühlerlüfter wird über die Kühlmittel- temperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Mo- tor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmittel-temperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hoch-druckpumpe, Verteiler, Einspritz-düsen und Hochdruckleitungen stehen auch nach dem Abstellen des Mo- tors noch unter hohem Druck. Durch Undichtigkeiten heraus-spritzen der Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
Flüssigkeitsstand sollte innerhalb dieserAngaben liegen
C090A03FC
ÎÎ

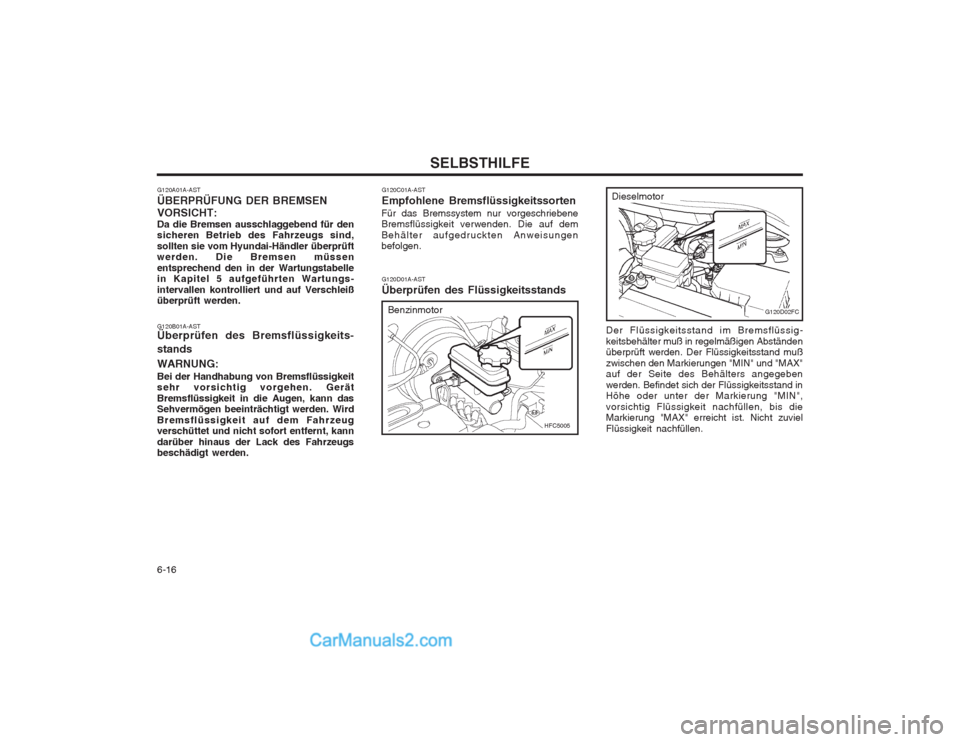

SELBSTHILFE
6-16 G120D01A-AST Überprüfen des Flüssigkeitsstands
HFC5005
G120D02FCBenzinmotor
Dieselmotor
Der Flüssigkeitsstand im Bremsflüssig- keitsbehälter muß in regelmäßigen Abständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.
G120C01A-AST Empfohlene Bremsflüssigkeitssorten
Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälter aufgedruckten Anweisungen befolgen.
G120A01A-AST ÜBERPRÜFUNG DER BREMSENVORSICHT: Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden. Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungs- intervallen kontrolliert und auf Verschleiß überprüft werden. G120B01A-AST Überprüfen des Bremsflüssigkeits- stands WARNUNG: Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugs beschädigt werden.

6-17
SELBSTHILFE
G130A01S-AST KUPPLUNGSFLÜSSIGKEITSSTANDÜberprüfen der Kupplungsflüssigkeit
G130B01A-ASTWechseln der Flüssigkeit Eine DOT3 oder DOT 4 entsprechende Bremsflüssigkeit muß verwendet werden. Der Behälterverschluß muß fest geschlossen werden, damit keine Verunreinigung durch Fremdpartikel oder Feuchtigkeit möglich ist. HINWEIS: Die Bremsflüssigkeit darf nicht durch Flüssigkeit auf Erdölbasis verunreinigt werden. Dies hat Beschädigungen der Dichtungen zur Folge. WARNUNG: Beim Umgang mit Bremsflüssigkeit vorsichtig vorgehen. Sollte Bremsflüs- sigkeit in die Augen geiangen, kann das Sehvermögen beeinträchtigt werden. Darüber hinaus wird der Lack des Fahrzeugs beschädigt, wenn Bremsflüs- sigkeit darauf gelangt und nicht sofort entfernt wird.
Kupplungsflüssigkeitsstand immer zwischen den Markierungen "MAX" und "MIN" auf dem Flüssigkeitsbehälter befindet. Falls erforderlich, Flüssigkeit nachfüllen. Große und schnelle Flüssigkeitsverluste zeigen an, daß das Kupplungssystem eine undichte Stelle hat, die sofort überprüft und repariert werden muß.
G120E01A-AST Nachfüllen von BremsflüssigkeitWARNUNG: Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem versiegelten Behälter verwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht länger als unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in die Bremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betrieb hervorrufen könnfen. Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichen Schmutz im Arbeitsbereich entfernen und dann den Flüssigkei- tsbehälterdeckel abschrauben. Die empfohlene Flüssigkeit langsam in den Behälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wieder aufsetzen und zudrehen.
HFC5005
G120D02FC
Benzinmotor
Dieselmotor
Die Kupplungsflüssigkeit muß beim Ausführen von anderen Arbeiten am Motor überprüft werden. Darüber hinaus muß das System zum gleichen Zeitpunkt auf undichte Stellen überprüft werden. Sicherstellen, daß sich der

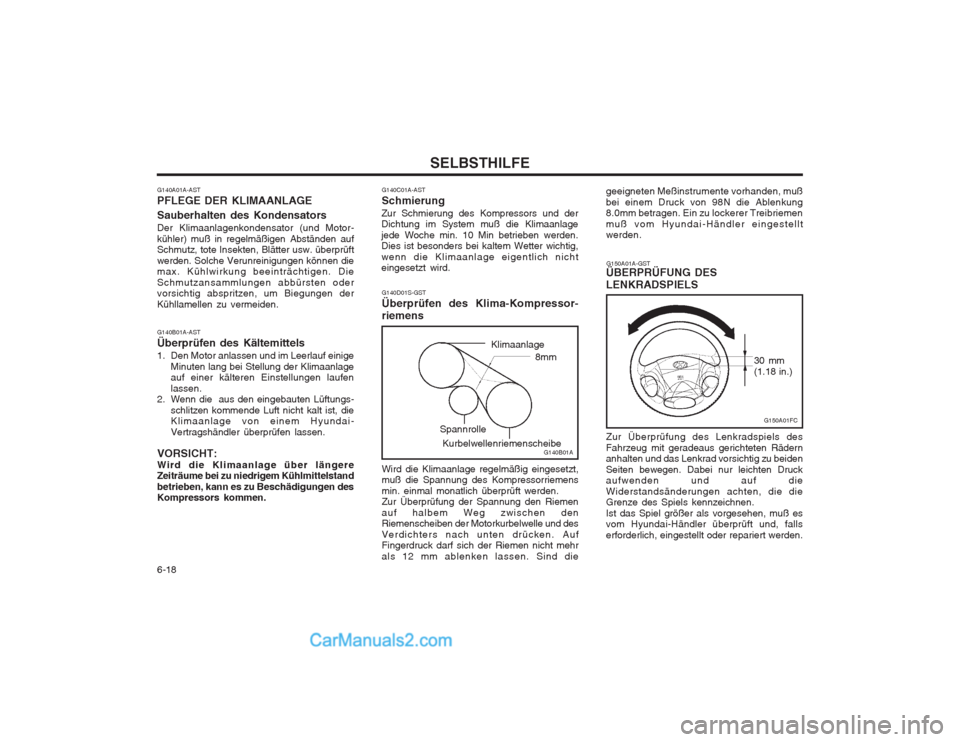

SELBSTHILFE
6-18
G150A01A-GST
ÜBERPRÜFUNG DES LENKRADSPIELS Zur Überprüfung des Lenkradspiels des Fahrzeug mit geradeaus gerichteten Rädern anhalten und das Lenkrad vorsichtig zu beiden Seiten bewegen. Dabei nur leichten Druck aufwenden und auf die Widerstandsänderungen achten, die die Grenze des Spiels kennzeichnen. Ist das Spiel größer als vorgesehen, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G140D01S-GST Überprüfen des Klima-Kompressor-riemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmal monatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischen den Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruck darf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die
G140B01A
8mm
Klimaanlage
Spannrolle Kurbelwellenriemenscheibe
G140C01A-AST Schmierung
Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird. geeigneten Meßinstrumente vorhanden, muß bei einem Druck von 98N die Ablenkung 8.0mm betragen. Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden.
G150A01FC
30 mm (1.18 in.)
G140A01A-AST PFLEGE DER KLIMAANLAGE Sauberhalten des Kondensators Der Klimaanlagenkondensator (und Motor- kühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzansammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden. G140B01A-AST Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige
Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungs-
schlitzen kommende Luft nicht kalt ist, die Klimaanlage von einem Hyundai- Vertragshändler überprüfen lassen.
VORSICHT:Wird die Klimaanlage über längere Zeiträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.

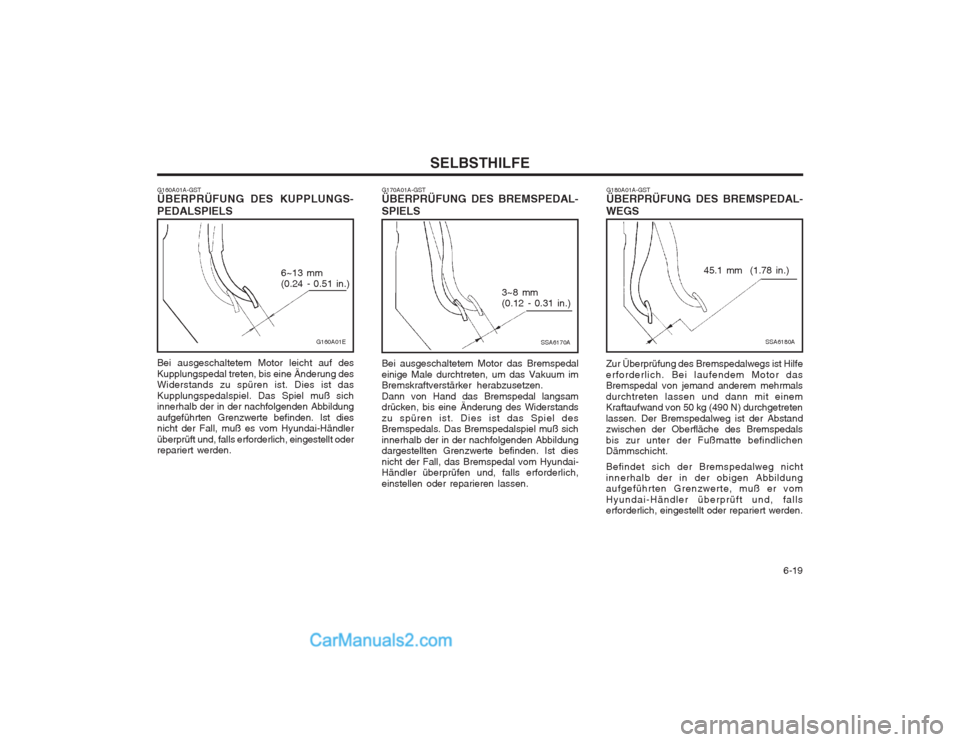

6-19
SELBSTHILFE
G170A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL- SPIELS
SSA6170A
Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten, um das Vakuum im Bremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsam drücken, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalb der in der nachfolgenden Abbildung dargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedal vom Hyundai- Händler überprüfen und, falls erforderlich, einstellen oder reparieren lassen. 3~8 mm (0.12 - 0.31 in.)
G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL-
WEGS
SSA6180A
45.1 mm (1.78 in.)
Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstand zwischen der Oberfläche des Bremspedals bis zur unter der Fußmatte befindlichen Dämmschicht. Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G160A01A-GST ÜBERPRÜFUNG DES KUPPLUNGS- PEDALSPIELS
G160A01E
Bei ausgeschaltetem Motor leicht auf des Kupplungspedal treten, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Kupplungspedalspiel. Das Spiel muß sich innerhalb der in der nachfolgenden Abbildung aufgeführten Grenzwerte befinden. Ist dies nicht der Fall, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
6~13 mm(0.24 - 0.51 in.)

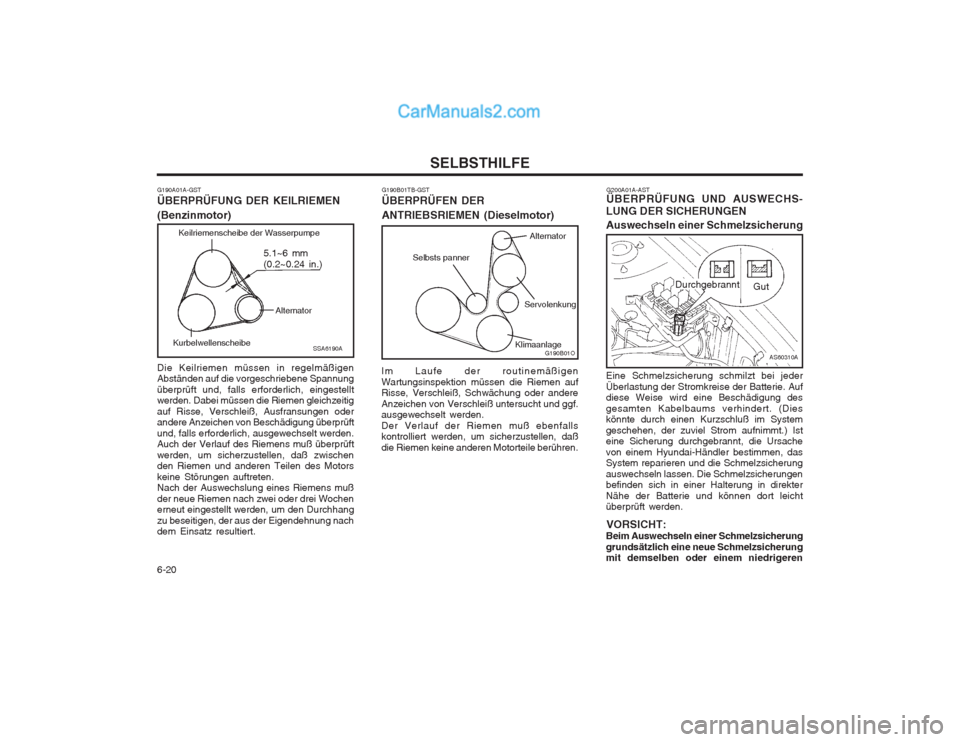

SELBSTHILFE
6-20 G200A01A-AST ÜBERPRÜFUNG UND AUSWECHS-
LUNG DER SICHERUNGEN Auswechseln einer Schmelzsicherung Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyundai-Händler bestimmen, das System reparieren und die Schmelzsicherung auswechseln lassen. Die Schmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und können dort leicht überprüft werden.
VORSICHT:
Beim Auswechseln einer Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mit demselben oder einem niedrigeren
AS60310A
Gut
Durchgebrannt
G190A01A-GST ÜBERPRÜFUNG DER KEILRIEMEN (Benzinmotor) Die Keilriemen müssen in regelmäßigen Abständen auf die vorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemen gleichzeitig auf Risse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, falls erforderlich, ausgewechselt werden. Auch der Verlauf des Riemens muß überprüft werden, um sicherzustellen, daß zwischen den Riemen und anderen Teilen des Motors keine Störungen auftreten. Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneut eingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatz resultiert.
SSA6190A
5.1~6 mm (0.2~0.24 in.)
Keilriemenscheibe der Wasserpumpe
Alternator
Kurbelwellenscheibe
G190B01TB-GST ÜBERPRÜFEN DER ANTRIEBSRIEMEN (Dieselmotor)
Selbsts panner
G190B01O
Im Laufe der routinemäßigen Wartungsinspektion müssen die Riemen auf Risse, Verschleiß, Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf. ausgewechselt werden. Der Verlauf der Riemen muß ebenfalls kontrolliert werden, um sicherzustellen, daß die Riemen keine anderen Motorteile berühren.
Alternator
Servolenkung
Klimaanlage

6-21
SELBSTHILFE
gewechselt werden. Ist keine Ersatz- sicherung zur Hand, kann vorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwert verwendet werden, die für Zubehör zuständig ist, das nicht so wichtig ist (z.B. Radio oder Zigarettenanzünder). Ist dies der Fall, schnellstmöglich die Sicherung ergänzen.
VORSICHT: Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eine eingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um ein schwerwiegenderes Problem, das von einem Hyundai-Händler bestimmt und repariert werden muß. Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen. Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zu Beschädigung und Brandrisiko führen.
G200B03Y
Gut Durchgebrannt
eine Sicherung durchgebrannt ist, entsprechend der nachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen Schalter
ausschalten.
2. Den Sicherungskasten öffnen und jede
Sicherung überprüfen. Jede einzelne Sicherung herausziehen (dabei ist eine kleine im Sicherungskasten enthaltene "Sicherungsabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits eine durchgebrannte Sicherung gefunden wurde.
4. Die durchgebrannte Sicherung durch Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert aus- wechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemme vom Hyundai-Händler repariert oder aus-
AXA6201B
Stromnennwert verwenden. Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwert ver- wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
G200B01E-ASTAuswechslung von Sicherungen
Der Sicherungskasten für die Beleuchtungund anderes elektrisches Zubehör befindet sich auf der Rückseite der Mehrzweckbox links auf der Fahrerseite. Im Sicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigen Sicherungen. Beim Ausfall einer Fahrzeugleuchte oder von anderem elektrischen Zubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daran zu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen, daß
HFC4010

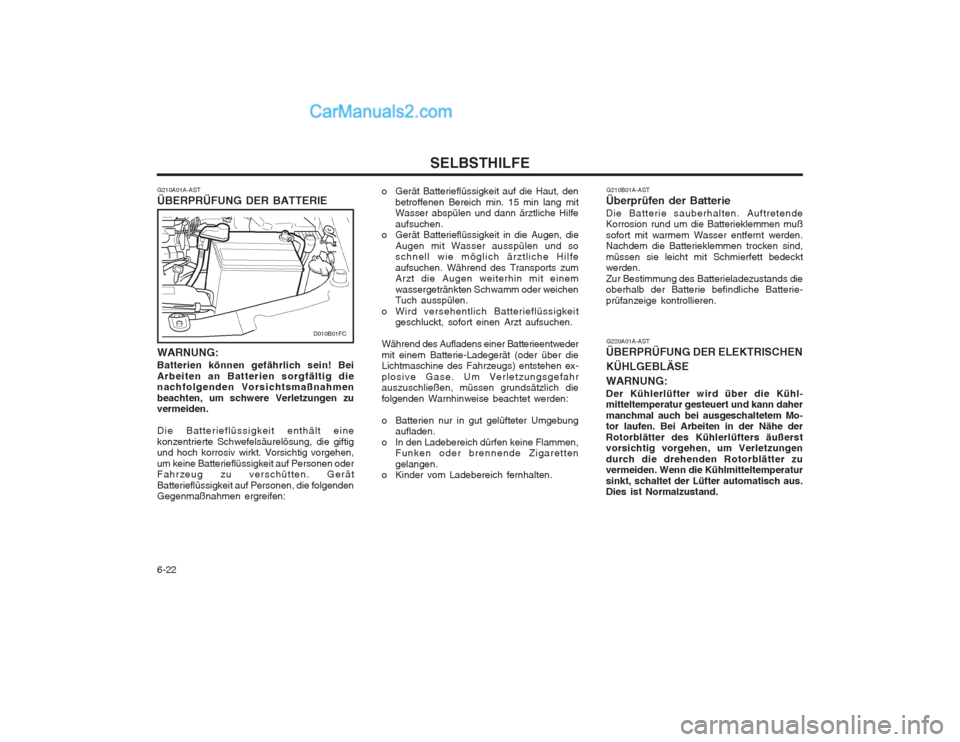

SELBSTHILFE
6-22 G220A01A-AST
ÜBERPRÜFUNG DER ELEKTRISCHEN KÜHLGEBLÄSEWARNUNG: Der Kühlerlüfter wird über die Kühl- mitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Mo- tor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand. G210B01A-AST
Überprüfen der Batterie Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen muß sofort mit warmem Wasser entfernt werden. Nachdem die Batterieklemmen trocken sind, müssen sie leicht mit Schmierfett bedeckt werden. Zur Bestimmung des Batterieladezustands die oberhalb der Batterie befindliche Batterie- prüfanzeige kontrollieren.
WARNUNG: Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaßnahmen beachten, um schwere Verletzungen zu vermeiden. Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keine Batterieflüssigkeit auf Personen oder Fahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmen ergreifen:
G210A01A-AST ÜBERPRÜFUNG DER BATTERIE
D010B01FC
o Gerät Batterieflüssigkeit auf die Haut, den
betroffenen Bereich min. 15 min lang mit Wasser abspülen und dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die Augen, die
Augen mit Wasser ausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arzt die Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssigkeit geschluckt, sofort einen Arzt aufsuchen.
Während des Aufladens einer Batterieentweder mit einem Batterie-Ladegerät (oder über die Lichtmaschine des Fahrzeugs) entstehen ex- plosive Gase. Um Verletzungsgefahr auszuschließen, müssen grundsätzlich die folgenden Warnhinweise beachtet werden:
o Batterien nur in gut gelüfteter Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten.

6-23
SELBSTHILFE
G230A02FC
Empfohlene Servolenkflüssigkeit Nur Öl des Typs PSF-3.
HINWEIS:
Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.
G240A01A-AST
SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenkschläuche sollten entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen der Schlauchoberfläche müssen die Servolenkschläuche ausgew- echselt werden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen.
Der Stand der Servolenkungsflüssigkeit solltetäglich überprüft werden. Um den Flüssigkeitsstand zu überprüfen,
stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist. Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen auf dem Flüssigkeitsbehälter befindet. HINWEIS: Bei extrem niedrigen Temperaturen (unter-20°C) können direkt nach dem Anlassen des Motors schleifende Geräusche von der Servolenkungspumpe zu hören sein. Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist auf das Verhalten der Servolenkflüssigkeit bei extrem niedrigen Temperaturen zurückzuführen. Dieselmotor
HFC5004
G230A03A-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND
G220B01A-AST Überprüfen des MotorkühlgebläsesDas Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein- schalten. G220C01A-AST Überprüfen des Kondensator- Kühlgebläses Bei Betrieb der Klimaanlage muß sich das Kondensator-Kühlgebläse automatisch einschalten.
Benzinmotor

SELBSTHILFE
6-24 G270A02A-AST
SCHEINWERFER-GLÜHLAMPE Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Glühlampe stets am Plastiksockel
anfassen und das Glas nicht berühren.
3. Das Netzkabel vom Glühlampensockel auf
der Rückseite des Scheinwerfers abziehen.
4. Die Staubabdeckung entfernen.
G270A01FC
G300A01B-GST KRAFTSTOFFILTER ENTWÄSSERN (DIESELMOTOR) Wenn die Kraftstoffilter-Warnleuchte während der Fahrt aufleuchtet, bedeutet dies, daß sich Wasser im Kraftstoffilter angesammelt hat. Das Filter ist dann wie folgt zu entwässern.
G300A01FC
G300B01FC
G260A02A-AST AUSWECHSELN DER GLÜHLAMPENVor dem Auswechseln einer Glühlampe sicherstellen, daß der Lichtschalter in die Stellung "OFF" gebracht wurde. Auf den folgenden Abbildungen ist dargestellt, wie man zum Auswechseln an die Glühlampen gelangen kann. Beim Auswechseln einer durchgebrannten Glühlampe darauf achten, daß sie durch eine Glühlampe mit derselben Wattzahl ersetzt wird. ACHTUNG: Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.
1. Den Ablaßstopfen unten am Kraftstoffilter
lösen und das Wasser mit geeigneten Mitteln auffangen.
2. Den Ablaßstopfen wieder festziehen, wenn kein Wasser mehr austritt.
3. Sicherstellen, daß die Warnleuchte aufleuchtet, wenn die Zündung eingeschaltet wird, und daß sie erlischt, wenn der Motor angelassen wird. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren nächsten HYUNDAI- Vertragshändler.
VORSICHT:Ausgetretenes Wasser muß sorgfältig weggewischt werden, da der dem Wasser beigemischte Kraftstoff sich entzünden und einen Brand verursachen könnte.
