Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1.6 mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite und Einpreßtiefe des neuen Rads den von Hyundai vorgeschriebenenWerten entsprechen.
Alle 10,000 km müssen die einzelnen Reifengegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechseln ungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden.Nach dem Auswechseln der Reifen den Reifenluftdruck kontrollieren und auf festen Sitz der Radmuttern achten. WARNUNG:
o Für die Reifendrehung nicht das
Ersatzrad verwenden.
o Auf keinen Fall Diagonalreifen mit Gürtelreifen mischen. Dies kann zu gefährlichen Griffigkeitseigenschaften führen.
I070A01A-AST AUSWUCHTEN DER RÄDEREin unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf des
Fahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein. I090A01S-GST

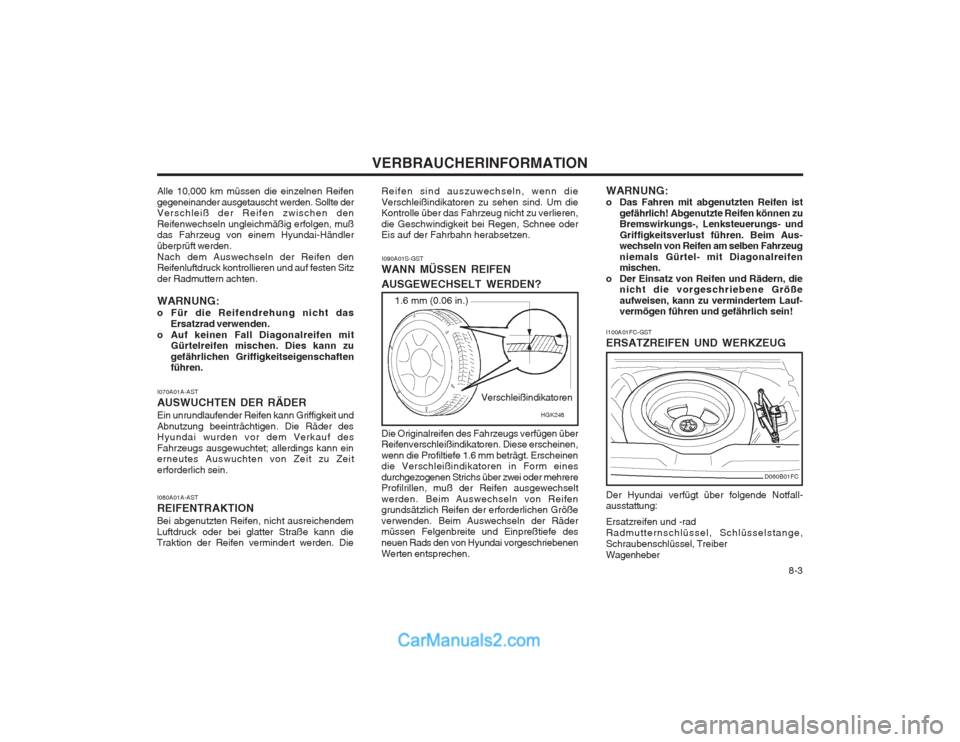

WANN MÃœSSEN REIFEN AUSGEWECHSELT WERDEN?
HGK248
1.6 mm (0.06 in.)
Verschleißindikatoren
Reifen sind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
I100A01FC-GST ERSATZREIFEN UND WERKZEUG Der Hyundai verfügt über folgende Notfall- ausstattung: Ersatzreifen und -rad Radmutternschlüssel, Schlüsselstange,Schraubenschlüssel, TreiberWagenheber
I080A01A-AST REIFENTRAKTION
Bei abgenutzten Reifen, nicht ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die
D060B01FC
WARNUNG:
o Das Fahren mit abgenutzten Reifen ist
gefährlich! Abgenutzte Reifen können zu Bremswirkungs-, Lenksteuerungs- und Griffigkeitsverlust führen. Beim Aus- wechseln von Reifen am selben Fahrzeug niemals Gürtel- mit Diagonalreifen mischen.
o Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem Lauf- vermögen führen und gefährlich sein!

TECHNISCHE DATEN DES FAHRZEUGS 9-1
9. TECHNISCHE DATEN DES
FAHRZEUGS

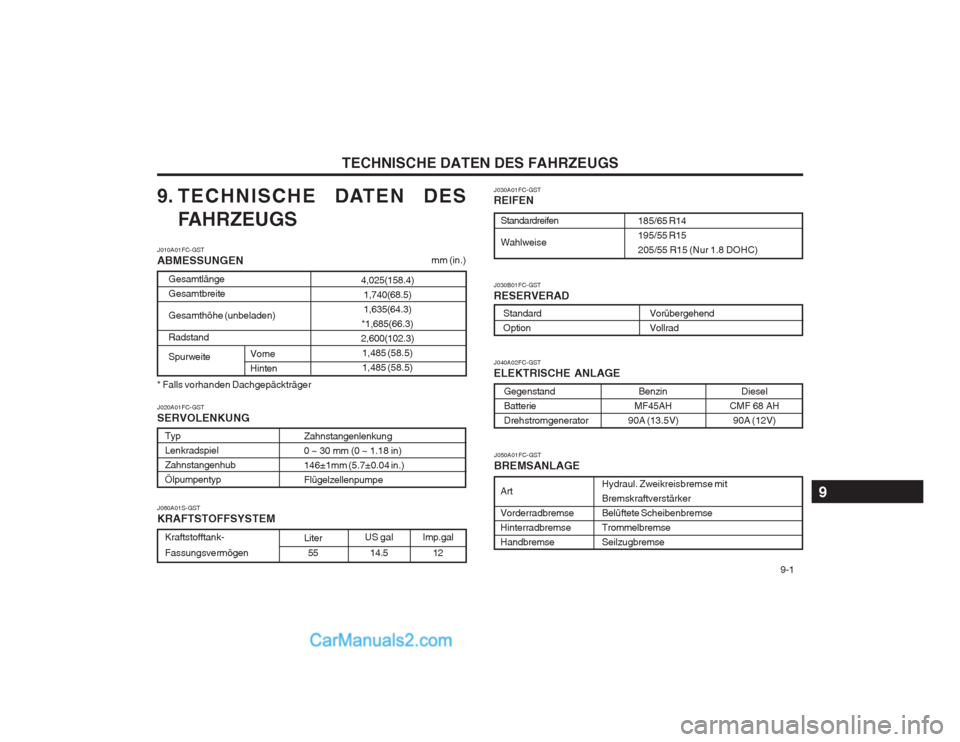

J010A01FC-GST ABMESSUNGEN mm (in.)
J020A01FC-GSTSERVOLENKUNG
Zahnstangenlenkung 0 ~ 30 mm (0 ~ 1.18 in)146±1mm (5.7±0.04 in.)Flügelzellenpumpe
Benzin
MF45AH
90A (13.5V)
Gegenstand BatterieDrehstromgenerator
J040A02FC-GST ELEKTRISCHE ANLAGE
J050A01FC-GSTBREMSANLAGE
J030A01FC-GST REIFEN
Standardreifen Wahlweise
185/65 R14 195/55 R15205/55 R15 (Nur 1.8 DOHC)
TypLenkradspielZahnstangenhubÖlpumpentyp
Hydraul. Zweikreisbremse mit BremskraftverstärkerBelüftete ScheibenbremseTrommelbremseSeilzugbremse
Art Vorderradbremse HinterradbremseHandbremse9
Diesel
CMF 68 AH 90A (12V)
Vorne Hinten
GesamtlängeGesamtbreite Gesamthöhe (unbeladen)Radstand Spurweite
4,025(158.4)
1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
Liter 55
Imp.gal
12
J060A01S-GST KRAFTSTOFFSYSTEM
Kraftstofftank- Fassungsvermögen US gal
14.5
J030B01FC-GST RESERVERAD
Vorübergehend Vollrad
StandardOption
* Falls vorhanden Dachgepäckträger

TECHNISCHE DATEN DES FAHRZEUGS
9-2 Motortyp Leerlaufdrehzahl(min-
1
)
Zündkerze Elektrodenabstand Ventilspiel(Kalt motor : 20 ± 5°C) Zündzeitpunkt Zündfolge

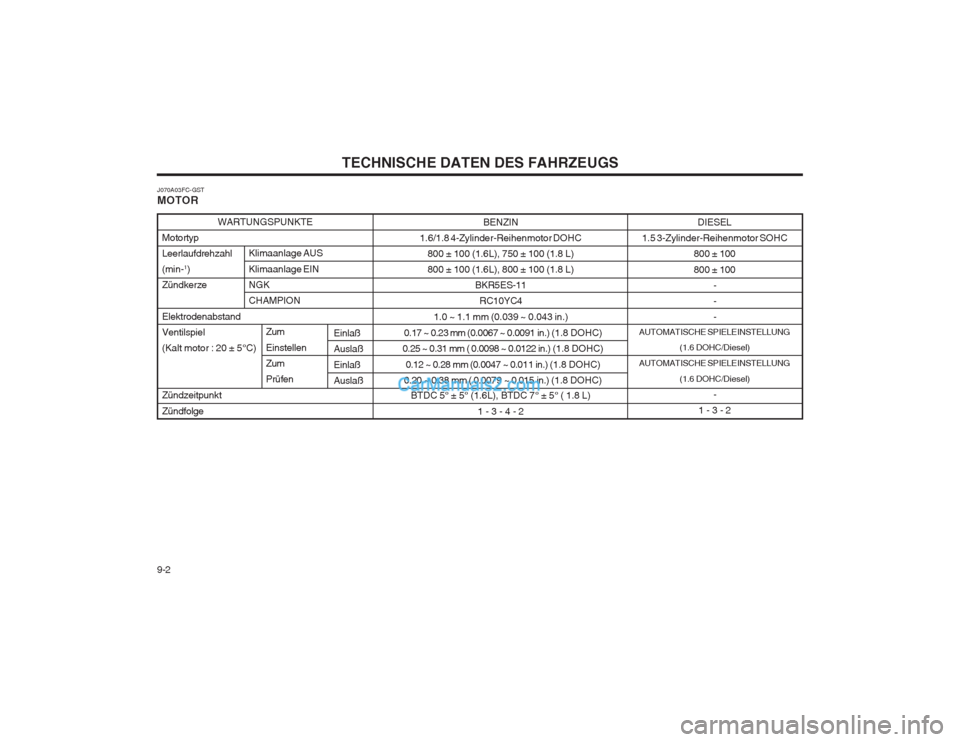

J070A03FC-GST MOTOR
WARTUNGSPUNKTE
DIESEL
1.5 3-Zylinder-Reihenmotor SOHC 800 ± 100 800 ± 100
- --
AUTOMATISCHE SPIELEINSTELLUNG
(1.6 DOHC/Diesel)
AUTOMATISCHE SPIELEINSTELLUNG (1.6 DOHC/Diesel)
-
1 - 3 - 2BENZIN
1.6/1.8 4-Zylinder-Reihenmotor DOHC 800 ± 100 (1.6L), 750 ± 100 (1.8 L) 800 ± 100 (1.6L), 800 ± 100 (1.8 L) BKR5ES-11
RC10YC4
1.0 ~ 1.1 mm (0.039 ~ 0.043 in.)
BTDC 5° ± 5° (1.6L), BTDC 7° ± 5° ( 1.8 L) 1 - 3 - 4 - 2
Klimaanlage AUS Klimaanlage EIN NGKCHAMPION
0.17 ~ 0.23 mm (0.0067 ~ 0.0091 in.) (1.8 DOHC)
0.25 ~ 0.31 mm ( 0.0098 ~ 0.0122 in.) (1.8 DOHC)
0.12 ~ 0.28 mm (0.0047 ~ 0.011 in.) (1.8 DOHC)
0.20 ~ 0.38 mm ( 0.0079 ~ 0.015 in.) (1.8 DOHC)Einlaß Auslaß Einlaß AuslaßZum Einstellen ZumPrüfen

TECHNISCHE DATEN DES FAHRZEUGS 9-3
Öle und Schmiermittel-Normen
API SG SAE 20W-40, 20W-50 (über -10°C)
oder höher SAE 15W-40, 15W-50 (über-15°C) SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (über -25°C) SAE 5W-20 *1, *2 (unter -10°C) SAE 5W-30 *1 (unter 10°C)SAE 5W-40 *1 (unter 20°C)
API CF-4 SAE 30 (0°C ~ 40°C)
oder höher SAE 20W-40 (über -10°C)
ACEA B4 SAE 15W-40 (über -15°C)
oder höher SAE 10W-30 (-20 ~ 40°C) SAE 5W-30 ( -25°C ~ 10°C)
SAE 0W-30 (unter 10°C) *1 *2
*1. Nur für beschränkte Zwecke geeignet*2. Für andauernde Hochgeschwindigkeiten nicht empfohlenNormale Fahrbedingungen Schwierige Einsaztbedingungen HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DIAMOND ATF SP- III, SK ATF SP- III
PSF-3 DOT 3 , DOT 4 oder entsprechend Äthylenglykolbasis für Alu-Kühler Füllmengen (Liter)
1.6 DOHC - 3.3 (Mit ölfilter)
(3.5 us.qts., 2.9 lmp.qts.)
1.8 DOHC - 3.85 (Mit ölfilter)
(4.07 us.qts., 3.39 lmp.qts.)
1.5 SOHC - 4.8 (Mit ölfilter) (5.1 us.qts., 4.2 lmp.qts.) MAX. 1L/1,500 km MAX. 1L/1,000 km 2.15 (2.3 us.qts, 1.86 lmp.qts) 6.1 (6.4 us.qts, 5.3 lmp.qts) (1.6 DOHC)6.7 (7.0 us.qts, 5.8 lmp.qts) (1.8 DOHC)Je nach BedarfJe nach BedarfBenzinmotor: 6.2 (1.6 DOHC), 6.5 (1.8 DOHC) Dieselmotor : 6.3

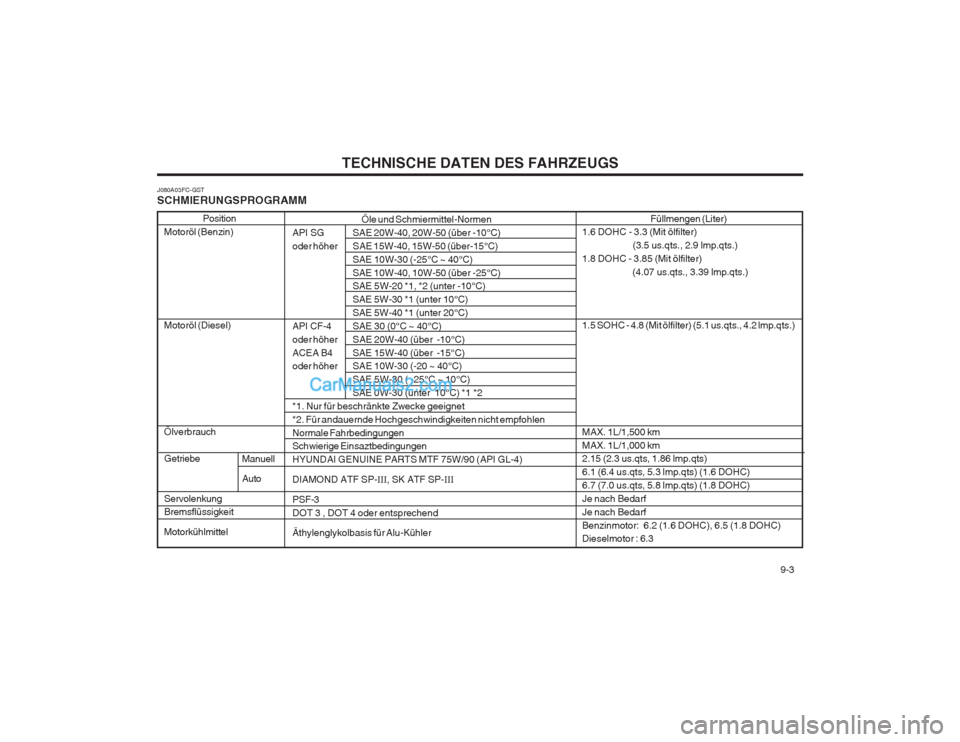

J080A03FC-GST SCHMIERUNGSPROGRAMM
Position
Motoröl (Benzin) Motoröl (Diesel) Ölverbrauch Getriebe Servolenkung Bremsflüssigkeit Motorkühlmittel
Manuell Auto

STICHWORTVERZEICHNIS 10-1
