FAÇA A SUA PRÓPRIA MANUTENÇÃO 6-25
G290A02FC-GPT

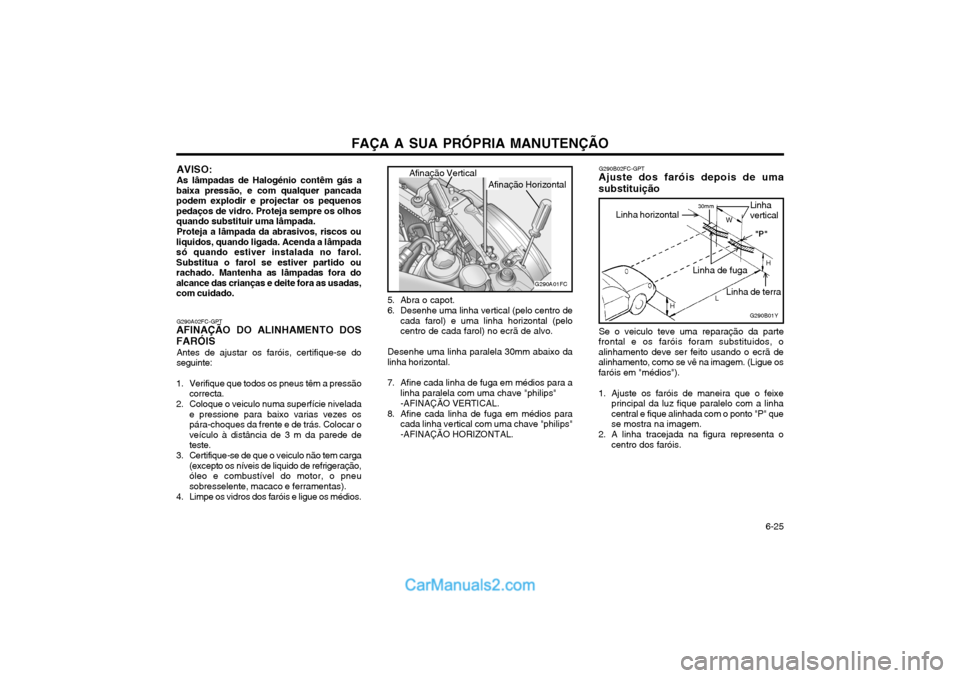

AFINAÇÃO DO ALINHAMENTO DOS FARÓIS
Antes de ajustar os faróis, certifique-se do seguinte:
1. Verifique que todos os pneus têm a pressão correcta.
2. Coloque o veiculo numa superfície nivelada e pressione para baixo varias vezes ospára-choques da frente e de trás. Colocar oveículo à distância de 3 m da parede deteste.
3. Certifique-se de que o veiculo não tem carga (excepto os níveis de liquido de refrigeração,óleo e combustível do motor, o pneusobresselente, macaco e ferramentas).
4. Limpe os vidros dos faróis e ligue os médios. AVISO: As lâmpadas de Halogénio contêm gás a
baixa pressão, e com qualquer pancada podem explodir e projectar os pequenospedaços de vidro. Proteja sempre os olhosquando substituir uma lâmpada.
Proteja a lâmpada da abrasivos, riscos ou
liquidos, quando ligada. Acenda a lâmpadasó quando estiver instalada no farol.Substitua o farol se estiver partido ourachado. Mantenha as lâmpadas fora doalcance das crianças e deite fora as usadas,com cuidado.
G290B01Y
Linha vertical
Linha de fuga LW
H
H "P"30mm
Linha horizontal
Linha de terra
G290B02FC-GPT
Ajuste dos faróis depois de uma substituição
5. Abra o capot.
6. Desenhe uma linha vertical (pelo centro de cada farol) e uma linha horizontal (pelo centro de cada farol) no ecrã de alvo.
Desenhe uma linha paralela 30mm abaixo da
linha horizontal.
7. Afine cada linha de fuga em médios para a linha paralela com uma chave "philips" -AFINAÇÃO VERTICAL.
8. Afine cada linha de fuga em médios para cada linha vertical com uma chave "philips"-AFINAÇÃO HORIZONTAL.
G290A01FC
Afinação VerticalAfinação Horizontal
Se o veiculo teve uma reparação da parte
frontal e os faróis foram substituidos, o alinhamento deve ser feito usando o ecrã dealinhamento, como se vê na imagem. (Ligue osfaróis em "médios").
1. Ajuste os faróis de maneira que o feixe principal da luz fique paralelo com a linha central e fique alinhada com o ponto "P" quese mostra na imagem.
2. A linha tracejada na figura representa o centro dos faróis.

FAÇA A SUA PRÓPRIA MANUTENÇÃO

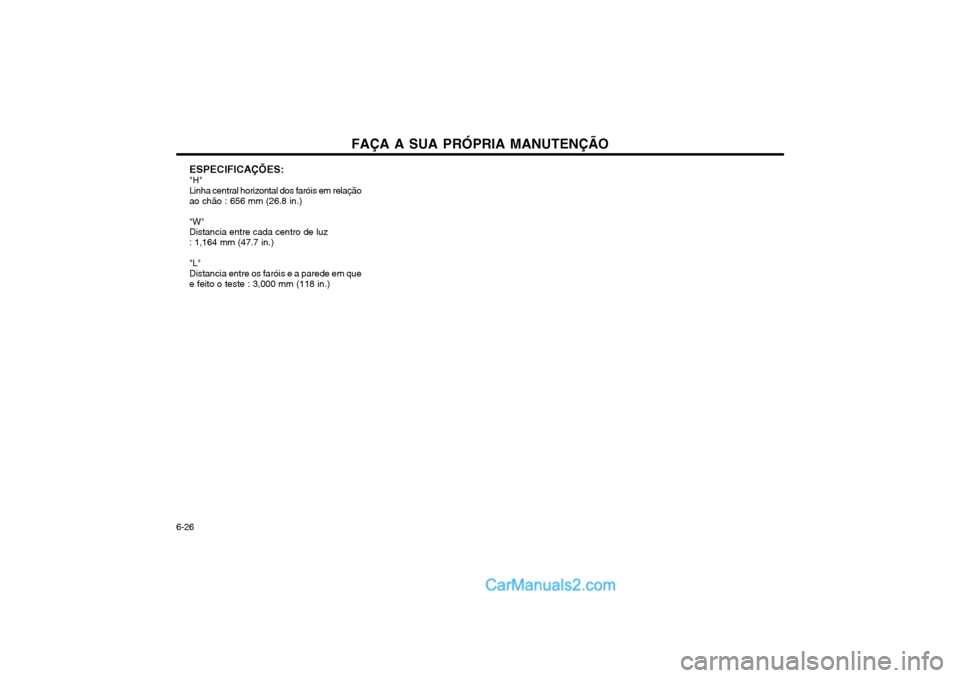

6-26 ESPECIFICAÇÕES: "H"Linha central horizontal dos faróis em relação ao chão : 656 mm (26.8 in.) "W" Distancia entre cada centro de luz : 1,164 mm (47.7 in.) "L" Distancia entre os faróis e a parede em que e feito o teste : 3,000 mm (118 in.)

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6-27
Indicador de direcção traseiro Sinalização traseira/Lâmpada stop Luz de marcha a traz
Luz de leitura de mapa Room Lamp
G280A01FC-GPT
Terceira lâmpada de stopLâmpada de iluminação da matriculaLuzes traseiras de nevoeiro Lâmpada da bagageira Farolim traseiro

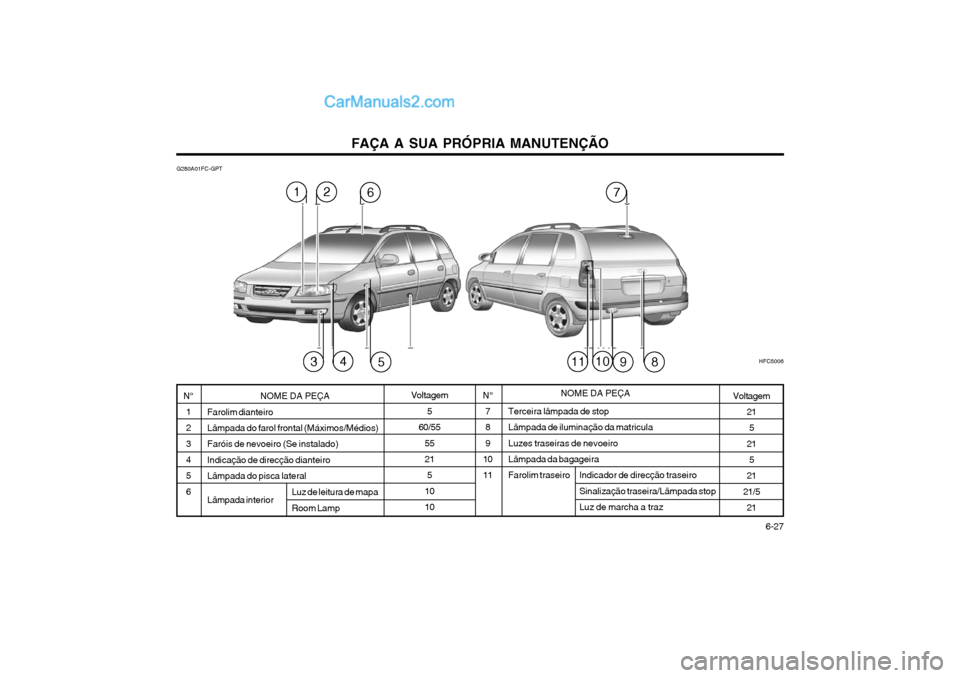

NOME DA PEÇA
Farolim dianteiroLâmpada do farol frontal (Máximos/Médios) Faróis de nevoeiro (Se instalado) Indicação de direcção dianteiroLâmpada do pisca lateral Lâmpada interior N°
7 8 9
10 11
Voltagem
5
60/55
55 215
1010
N° 1 23 4 56Voltagem 21
5
21 5
21
21/5 21
NOME DA PEÇA
HFC5006
6127
543810119

FAÇA A SUA PRÓPRIA MANUTENÇÃO
6-28
G200C01FC-GPT

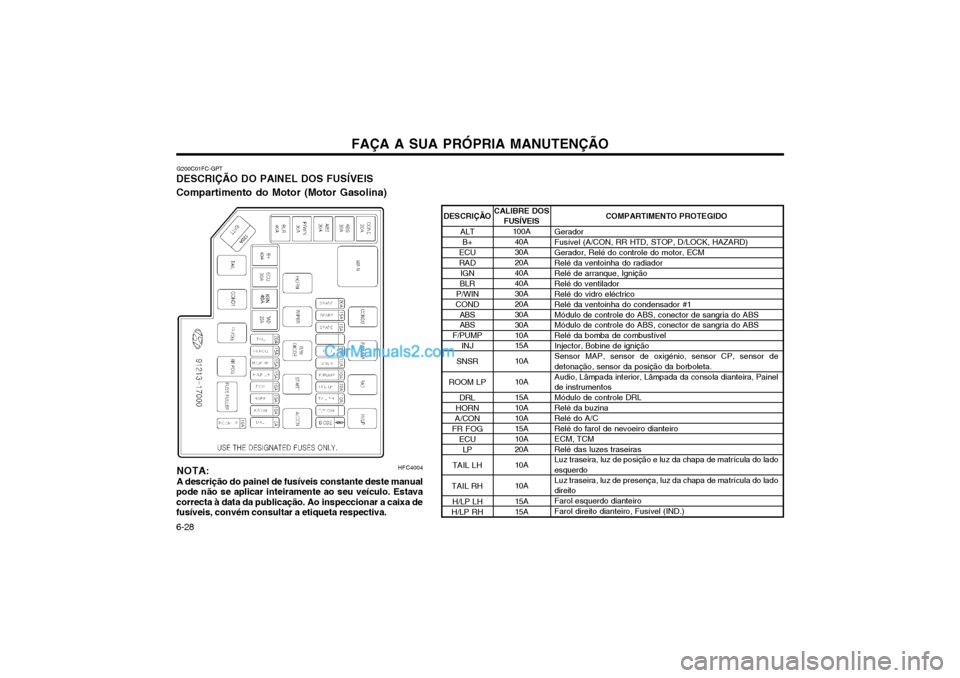

DESCRIÇÃO DO PAINEL DOS FUSÍVEIS Compartimento do Motor (Motor Gasolina)
HFC4004COMPARTIMENTO PROTEGIDO
Gerador Fusível (A/CON, RR HTD, STOP, D/LOCK, HAZARD)Gerador, Relé do controle do motor, ECM Relé da ventoinha do radiador Relé de arranque, IgniçãoRelé do ventiladorRelé do vidro eléctricoRelé da ventoinha do condensador #1Módulo de controle do ABS, conector de sangria do ABS Módulo de controle do ABS, conector de sangria do ABS Relé da bomba de combustívelInjector, Bobine de igniçãoSensor MAP, sensor de oxigénio, sensor CP, sensor de detonação, sensor da posição da borboleta. Audio, Lâmpada interior, Lâmpada da consola dianteira, Painel de instrumentosMódulo de controle DRL Relé da buzinaRelé do A/CRelé do farol de nevoeiro dianteiroECM, TCMRelé das luzes traseiras Luz traseira, luz de posição e luz da chapa de matrícula do ladoesquerdo Luz traseira, luz de presença, luz da chapa de matrícula do lado direito Farol esquerdo dianteiroFarol direito dianteiro, Fusível (IND.)
CALIBRE DOS
FUSÍVEIS
100A40A30A20A40A 40A 30A20A30A30A10A 15A 10A 10A 15A 10A10A15A10A 20A 10A 10A 15A 15A
DESCRIÇÃO
ALTB+
ECU RAD IGN
BLR
P/WIN
COND ABSABS
F/PUMP INJ
SNSR
ROOM LP DRL
HORN
A/CON
FR FOG
ECULP
TAIL LH
TAIL RH H/LP LH
H/LP RH
NOTA: A descrição do painel de fusíveis constante deste manual
pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa defusíveis, convém consultar a etiqueta respectiva.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6-29
G200E01FC-GPT

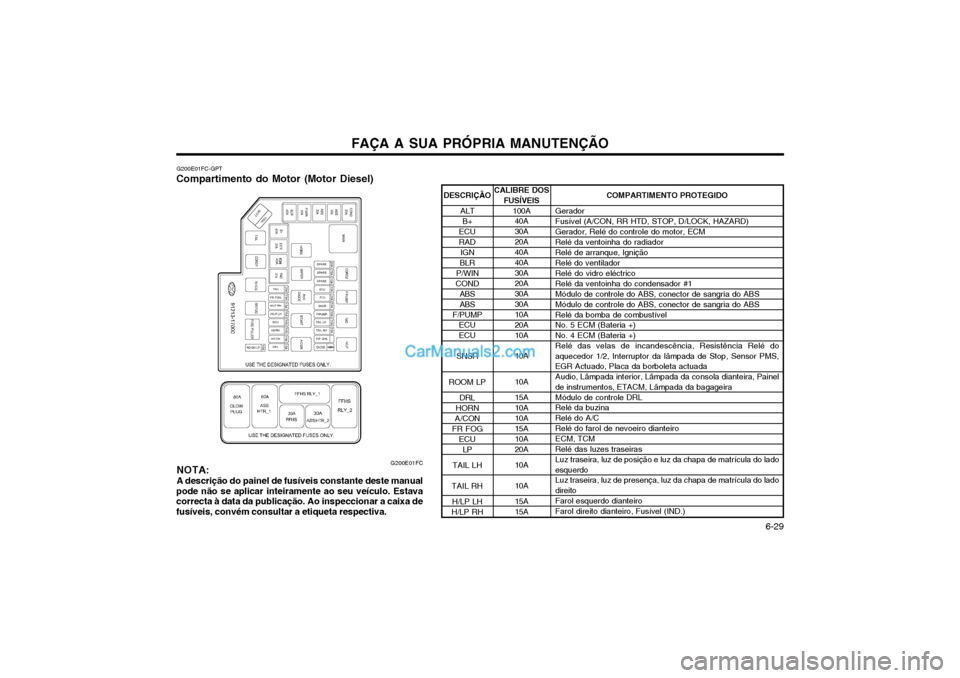

Compartimento do Motor (Motor Diesel)
COMPARTIMENTO PROTEGIDO
Gerador Fusível (A/CON, RR HTD, STOP, D/LOCK, HAZARD)Gerador, Relé do controle do motor, ECMRelé da ventoinha do radiadorRelé de arranque, Ignição Relé do ventilador Relé do vidro eléctricoRelé da ventoinha do condensador #1Módulo de controle do ABS, conector de sangria do ABSMódulo de controle do ABS, conector de sangria do ABSRelé da bomba de combustível No. 5 ECM (Bateria +) No. 4 ECM (Bateria +)Relé das velas de incandescência, Resistência Relé do
aquecedor 1/2, Interruptor da lâmpada de Stop, Sensor PMS, EGR Actuado, Placa da borboleta actuada
Audio, Lâmpada interior, Lâmpada da consola dianteira, Painel
de instrumentos, ETACM, Lâmpada da bagageira
Módulo de controle DRLRelé da buzina Relé do A/CRelé do farol de nevoeiro dianteiroECM, TCMRelé das luzes traseirasLuz traseira, luz de posição e luz da chapa de matrícula do lado
esquerdo Luz traseira, luz de presença, luz da chapa de matrícula do lado
direito
Farol esquerdo dianteiroFarol direito dianteiro, Fusível (IND.)
CALIBRE DOS
FUSÍVEIS
100A40A30A20A40A40A30A 20A 30A30A10A20A10A 10A 10A 15A 10A10A15A10A 20A 10A 10A 15A 15A
DESCRIÇÃO
ALTB+
ECURAD IGN
BLR
P/WIN
COND ABSABS
F/PUMP ECUECU
SNSR
ROOM LP DRL
HORN
A/CON
FR FOG
ECULP
TAIL LH
TAIL RH H/LP LH
H/LP RH
G200E01FC
NOTA: A descrição do painel de fusíveis constante deste manual
pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa defusíveis, convém consultar a etiqueta respectiva.

FAÇA A SUA PRÓPRIA MANUTENÇÃO
6-30 G200D01FC-GPT

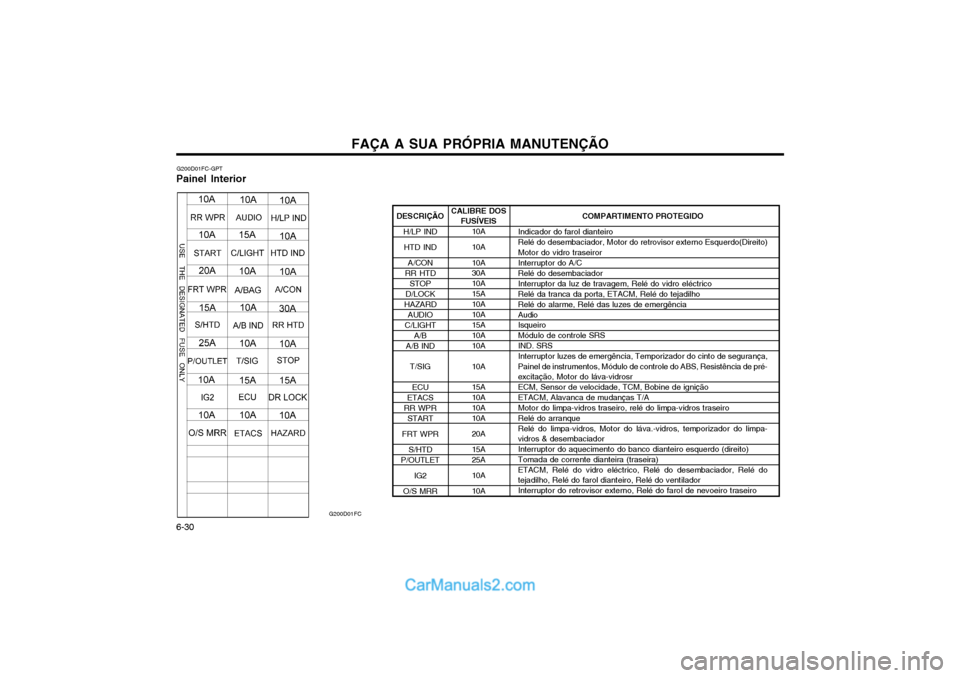

Painel Interior
G200D01FC
COMPARTIMENTO PROTEGIDO
Indicador do farol dianteiro Relé do desembaciador, Motor do retrovisor externo Esquerdo(Direito)Motor do vidro traseiror Interruptor do A/C Relé do desembaciadorInterruptor da luz de travagem, Relé do vidro eléctricoRelé da tranca da porta, ETACM, Relé do tejadilhoRelé do alarme, Relé das luzes de emergênciaAudio Isqueiro Módulo de controle SRSIND. SRSInterruptor luzes de emergência, Temporizador do cinto de segurança, Painel de instrumentos, Módulo de controle do ABS, Resistência de pré-excitação, Motor do láva-vidrosr ECM, Sensor de velocidade, TCM, Bobine de ignição ETACM, Alavanca de mudanças T/A Motor do limpa-vidros traseiro, relé do limpa-vidros traseiroRelé do arranqueRelé do limpa-vidros, Motor do láva.-vidros, temporizador do limpa- vidros & desembaciador Interruptor do aquecimento do banco dianteiro esquerdo (direito)Tomada de corrente dianteira (traseira) ETACM, Relé do vidro eléctrico, Relé do desembaciador, Relé dotejadilho, Relé do farol dianteiro, Relé do ventilador Interruptor do retrovisor externo, Relé do farol de nevoeiro traseiro
CALIBRE DOS
FUSÍVEIS
10A 10A 10A 30A 10A15A10A10A15A 10A 10A 10A 15A 10A10A10A 20A15A 25A 10A10A
DESCRIÇÃO
H/LP INDHTD IND A/CON
RR HTD STOP
D/LOCK
HAZARD AUDIO
C/LIGHT A/B
A/B IND
T/SIG
ECU
ETACS
RR WPR START
FRT WPR S/HTD
P/OUTLET
IG2
O/S MRR

SISTEMA DE CONTROLE DE EMISSÃO 7-1
SH010A1-FP
SISTEMA DE CONTROLE DE EMISSÃO DE GASES (Se instalado)
O seu HYUNDAI está equipado com um sistema
de controle de emissão o qual permite cumprir todas as normas legais em vigor na maior partedos países. Existem três tipos de Sistemas deControl de Emissão:
1. Control de emissão do Carter (Se instalado)
2. Control de emissão por evaporação (Se instalado)
3. Control de emissão do escape.
De maneira a assegurar o correcto
funcionamento destes sistemas de emissão, recomenda-se que mande inspeccionar o seucarro no Serviço HYUNDAI de acordo com oindicado no seu manual.
SH010B1-FP
1. Sistema de controle de emissão do
carter

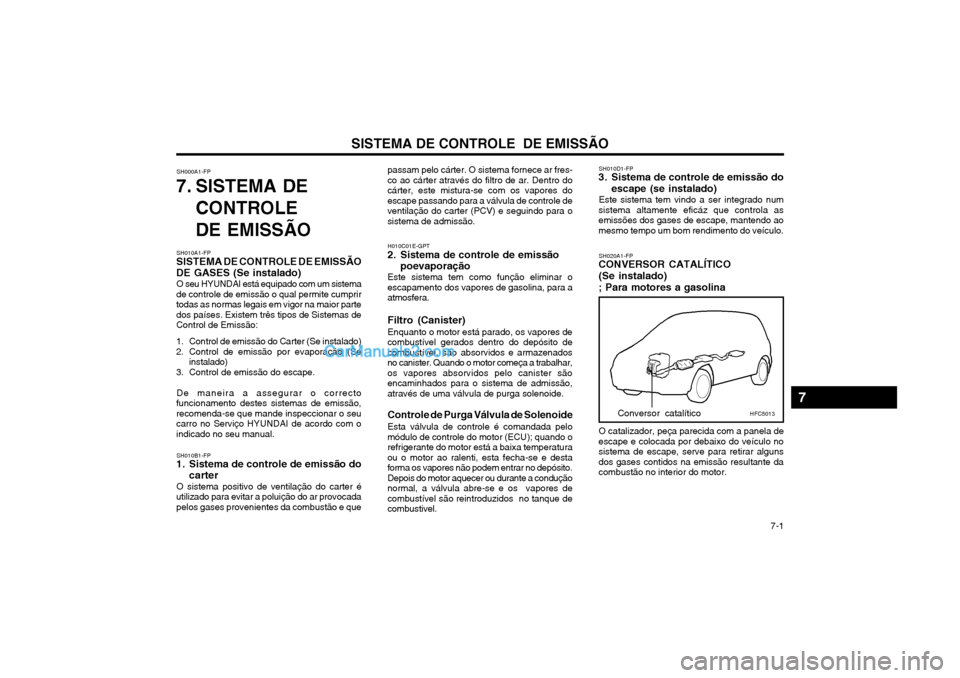

O sistema positivo de ventilação do carter é
utilizado para evitar a poluição do ar provocadapelos gases provenientes da combustão e que SH000A1-FP
7. SISTEMA DE
CONTROLE DE EMISSÃO passam pelo cárter. O sistema fornece ar fres- co ao cárter através do filtro de ar. Dentro docárter, este mistura-se com os vapores doescape passando para a válvula de controle deventilação do carter (PCV) e seguindo para osistema de admissão.
H010C01E-GPT
2. Sistema de controle de emissão
poevaporação
Este sistema tem como função eliminar o
escapamento dos vapores de gasolina, para aatmosfera. Filtro (Canister)
Enquanto o motor está parado, os vapores de
combustível gerados dentro do depósito de combustível, são absorvidos e armazenadosno canister. Quando o motor começa a trabalhar,os vapores absorvidos pelo canister sãoencaminhados para o sistema de admissão,através de uma válvula de purga solenoide. Controle de Purga Válvula de Solenoide
Esta válvula de controle é comandada pelo
módulo de controle do motor (ECU); quando o refrigerante do motor está a baixa temperaturaou o motor ao ralenti, esta fecha-se e destaforma os vapores não podem entrar no depósito.Depois do motor aquecer ou durante a conduçãonormal, a válvula abre-se e os vapores decombustível são reintroduzidos no tanque decombustivel. SH010D1-FP
3. Sistema de controle de emissão do
escape (se instalado)
Este sistema tem vindo a ser integrado num
sistema altamente eficáz que controla asemissões dos gases de escape, mantendo aomesmo tempo um bom rendimento do veículo.
SH020A1-FP
CONVERSOR CATALÍTICO (Se instalado) ; Para motores a gasolina
Conversor catalítico
O catalizador, peça parecida com a panela de
escape e colocada por debaixo do veículo no sistema de escape, serve para retirar algunsdos gases contidos na emissão resultante dacombustão no interior do motor.
HFC5013
7

SISTEMA DE CONTROLE DE EMISSÃO

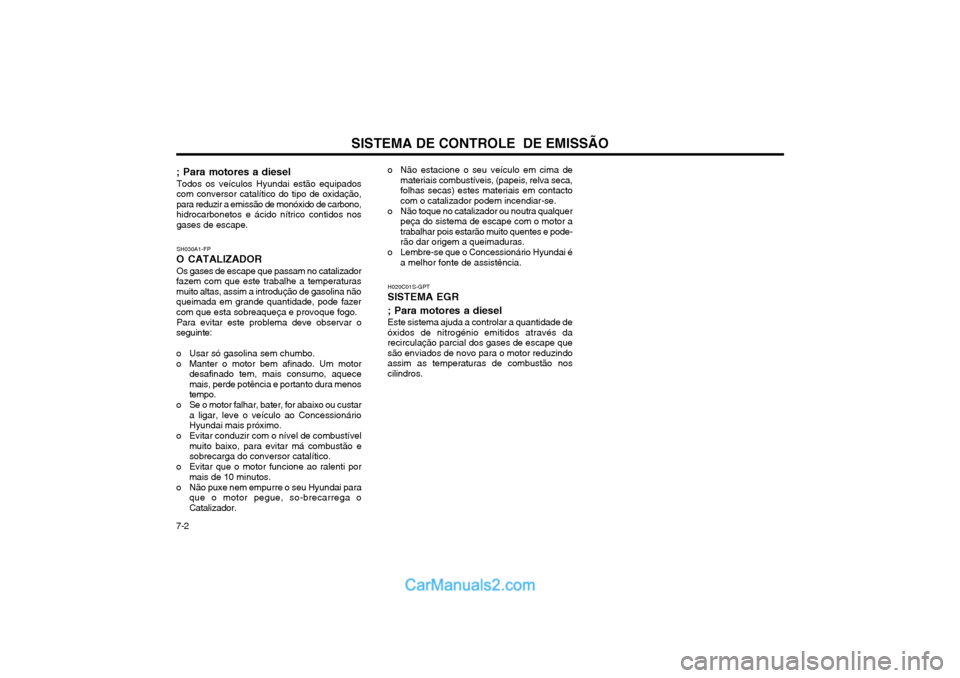

7-2 o Não estacione o seu veículo em cima de
materiais combustíveis, (papeis, relva seca, folhas secas) estes materiais em contactocom o catalizador podem incendiar-se.
o Não toque no catalizador ou noutra qualquer peça do sistema de escape com o motor atrabalhar pois estarão muito quentes e pode-rão dar origem a queimaduras.
o Lembre-se que o Concessionário Hyundai é a melhor fonte de assistência.
SH030A1-FP
O CATALIZADOR
Os gases de escape que passam no catalizador
fazem com que este trabalhe a temperaturasmuito altas, assim a introdução de gasolina nãoqueimada em grande quantidade, pode fazercom que esta sobreaqueça e provoque fogo.
Para evitar este problema deve observar o
seguinte:
o Usar só gasolina sem chumbo.
o Manter o motor bem afinado. Um motor desafinado tem, mais consumo, aquece mais, perde potência e portanto dura menostempo.
o Se o motor falhar, bater, for abaixo ou custar a ligar, leve o veículo ao ConcessionárioHyundai mais próximo.
o Evitar conduzir com o nível de combustível muito baixo, para evitar má combustão esobrecarga do conversor catalítico.
o Evitar que o motor funcione ao ralenti por mais de 10 minutos.
o Não puxe nem empurre o seu Hyundai para que o motor pegue, so-brecarrega oCatalizador.
; Para motores a diesel
Todos os veículos Hyundai estão equipadoscom conversor catalítico do tipo de oxidação,para reduzir a emissão de monóxido de carbono,hidrocarbonetos e ácido nítrico contidos nosgases de escape.
H020C01S-GPT
SISTEMA EGR
; Para motores a diesel Este sistema ajuda a controlar a quantidade de óxidos de nitrogénio emitidos através darecirculação parcial dos gases de escape quesão enviados de novo para o motor reduzindoassim as temperaturas de combustão noscilindros.

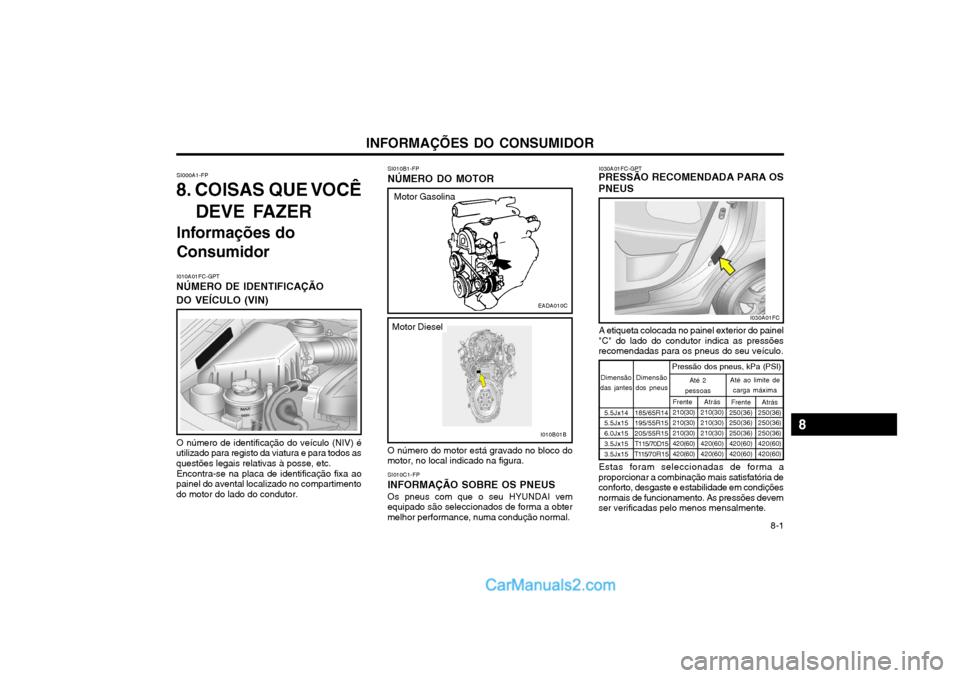

INFORMAÇÕES DO CONSUMIDOR 8-1
SI000A1-FP
8. COISAS QUE VOCÊ
DEVE FAZER
Informações do Consumidor I010A01FC-GPT
NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
O número de identificação do veículo (NIV) é
utilizado para registo da viatura e para todos as questões legais relativas à posse, etc.
Encontra-se na placa de identificação fixa ao
painel do avental localizado no compartimentodo motor do lado do condutor. SI010B1-FP
NÚMERO DO MOTOR
O número do motor está gravado no bloco do
motor, no local indicado na figura. I030A01FC-GPT
PRESSÃO RECOMENDADA PARA OS PNEUS
A etiqueta colocada no painel exterior do painel
"C" do lado do condutor indica as pressões recomendadas para os pneus do seu veículo.
I010B01B
SI010C1-FP
INFORMAÇÃO SOBRE OS PNEUS Os pneus com que o seu HYUNDAI vem
equipado são seleccionados de forma a obter melhor performance, numa condução normal.
Motor Diesel
HFC6001
EADA010C
I030A01FC
Motor Gasolina
5.5Jx14 5.5Jx15 6.0Jx153.5Jx153.5Jx15 Dimensão
dos pneus
Dimensão
das jantes Pressão dos pneus, kPa (PSI)
185/65R14 195/55R15 205/55R15
T115/70D15
T115/ 70R15 Atrás
210(30)210(30)210(30)420(60) 420(60) Frente
250(36)250(36) 250(36)420(60)420(60)
Até 2
pessoas Até ao limite de
carga máxima
Atrás
250(36) 250(36) 250(36)420(60)420(60)
Frente210(30)210(30) 210(30) 420(60)420(60)
Estas foram seleccionadas de forma a
proporcionar a combinação mais satisfatória de conforto, desgaste e estabilidade em condiçõesnormais de funcionamento. As pressões devemser verificadas pelo menos mensalmente.
8

INFORMAÇÕES DO CONSUMIDOR
8-2 Deve manter-se a pressão correcta pelas
seguintes razões:
o A pressão dos pneus inferior à recomendada, pode provocar fraca rentabilidade na condução e desgaste desigual dos pneus.
o A pressão dos pneus superiores à recomendada aumenta a possibilidade deestragos por impacto para além de umdesgaste desigual.
CUIDADO: Observe sempre o seguinte:
o Veja a pressão quando os pneus estão frios. Isto é, quando o veículo se encontra parado pelo menos há 3 horas ou quenão tenha percorrido mais de 1.6 Kmapós o arranque.
o Veja a pressão da roda sobressalente cada vez que verificar a pressão dasoutras.
o Nunca sobrecarregue o automóvel. Especialmente se o seu automóvel seencontra equipado com um Portabagagens de tecto ou um reboque. SI030A1-FP
PNEUS DE NEVE
Se equipar o seu automóvel com pneus deneve, estes deverão ter as mesmas medidas ea mesma capacidade de carga dos originais. Os pneus de neve devem ter 28 KPa (4 lbs) mais de pressão que a indicada para os pneusSTD na etiqueta do painel interior esquerdo daporta, ou a pressão máxima indicada no ladodo pneu, use a menos das duas. Não conduza mais do que 120 Km/h (75 mph) quando usar os pneus de neve. SI040A1-FP
CORRENTES PARA A NEVE As correntes dos pneus devem ser usadas nas
rodas da frente. Certifique-se que as correntes têm o tamanho adequado e que são montadasde acordo com as intruções de fábrica.
Para minimizar o desgaste das correntes e dos
pneus, não continue a usar as correntes quandojá não são necessárias.
AVISO:Quando conduzir em estradas cobertas de
neve ou gelo, conduza a menos de 30 Km/h(20 mph). I060A01FC-GPT

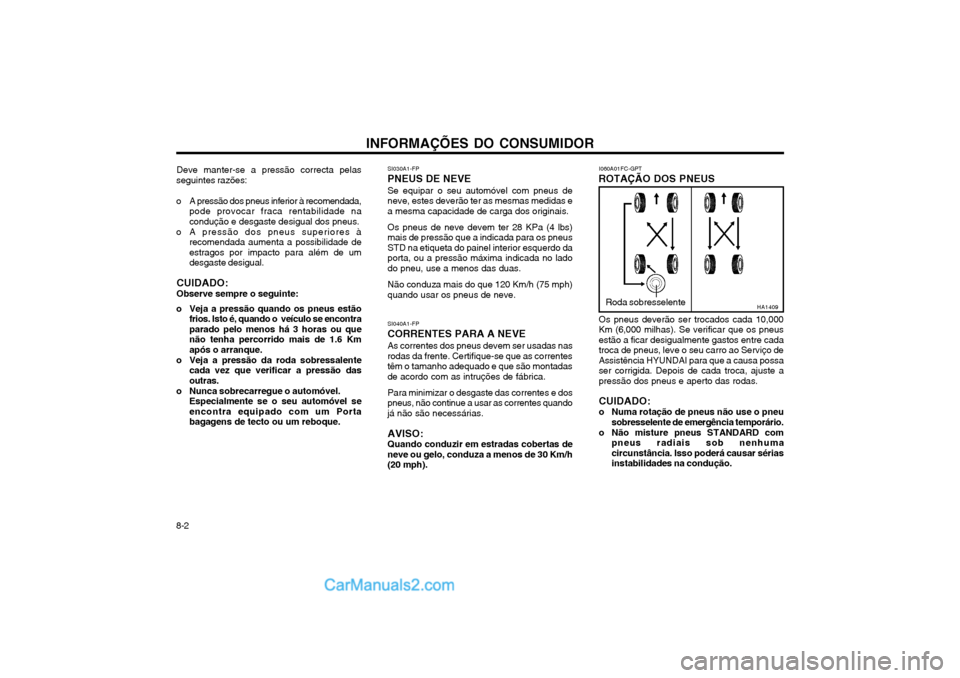

ROTAÇÃO DOS PNEUS
Os pneus deverão ser trocados cada 10,000Km (6,000 milhas). Se verificar que os pneusestão a ficar desigualmente gastos entre cadatroca de pneus, leve o seu carro ao Serviço deAssistência HYUNDAI para que a causa possaser corrigida. Depois de cada troca, ajuste apressão dos pneus e aperto das rodas. CUIDADO:
o Numa rotação de pneus não use o pneu sobresselente de emergência temporário.
o Não misture pneus STANDARD com pneus radiais sob nenhuma circunstância. Isso poderá causar sériasinstabilidades na condução.
HA1409Roda sobresselente
