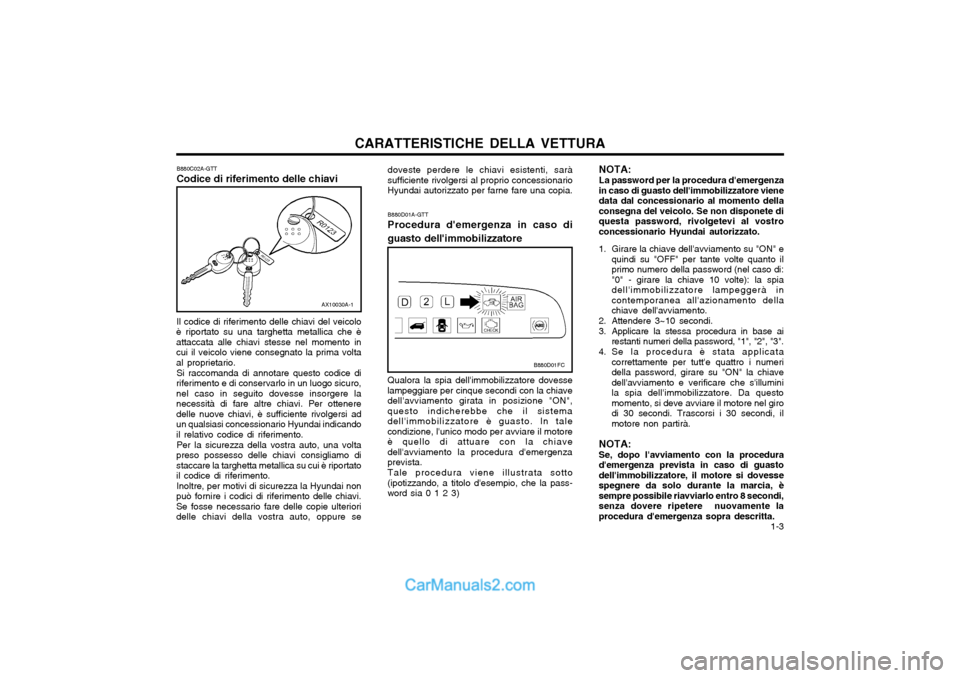

Page 11 of 153
CARATTERISTICHE DELLA VETTURA 1-3
doveste perdere le chiavi esistenti, sarà sufficiente rivolgersi al proprio concessionarioHyundai autorizzato per farne fare una copia.
B880D01FC
B880D01A-GTT Procedura d'emergenza in caso di
guasto dell'immobilizzatore NOTA: La password per la procedura d'emergenza
in caso di guasto dell'immobilizzatore viene data dal concessionario al momento dellaconsegna del veicolo. Se non disponete diquesta password, rivolgetevi al vostroconcessionario Hyundai autorizzato.
1. Girare la chiave dell'avviamento su "ON" e quindi su "OFF" per tante volte quanto il primo numero della password (nel caso di:"0" - girare la chiave 10 volte): la spiadell'immobilizzatore lampeggerà incontemporanea all'azionamento dellachiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della password, "1", "2", "3".
4. Se la procedura è stata applicata correttamente per tutt'e quattro i numeridella password, girare su "ON" la chiavedell'avviamento e verificare che s'illuminila spia dell'immobilizzatore. Da questomomento, si deve avviare il motore nel girodi 30 secondi. Trascorsi i 30 secondi, ilmotore non partirà.
NOTA: Se, dopo l'avviamento con la procedura
d'emergenza prevista in caso di guasto dell'immobilizzatore, il motore si dovessespegnere da solo durante la marcia, èsempre possibile riavviarlo entro 8 secondi,senza dovere ripetere nuovamente laprocedura d'emergenza sopra descritta.
Qualora la spia dell'immobilizzatore dovesse
lampeggiare per cinque secondi con la chiavedell'avviamento girata in posizione "ON",questo indicherebbe che il sistemadell'immobilizzatore è guasto. In talecondizione, l'unico modo per avviare il motoreè quello di attuare con la chiavedell'avviamento la procedura d'emergenzaprevista.
Tale procedura viene illustrata sotto
(ipotizzando, a titolo d'esempio, che la pass-word sia 0 1 2 3)
B880C02A-GTT Codice di riferimento delle chiavi Il codice di riferimento delle chiavi del veicolo
è riportato su una targhetta metallica che è attaccata alle chiavi stesse nel momento incui il veicolo viene consegnato la prima voltaal proprietario.
Si raccomanda di annotare questo codice di
riferimento e di conservarlo in un luogo sicuro,nel caso in seguito dovesse insorgere lanecessità di fare altre chiavi. Per otteneredelle nuove chiavi, è sufficiente rivolgersi adun qualsiasi concessionario Hyundai indicandoil relativo codice di riferimento.
Per la sicurezza della vostra auto, una volta
preso possesso delle chiavi consigliamo distaccare la targhetta metallica su cui è riportatoil codice di riferimento. Inoltre, per motivi di sicurezza la Hyundai non
può fornire i codici di riferimento delle chiavi.Se fosse necessario fare delle copie ulterioridelle chiavi della vostra auto, oppure se
AX10030A-1

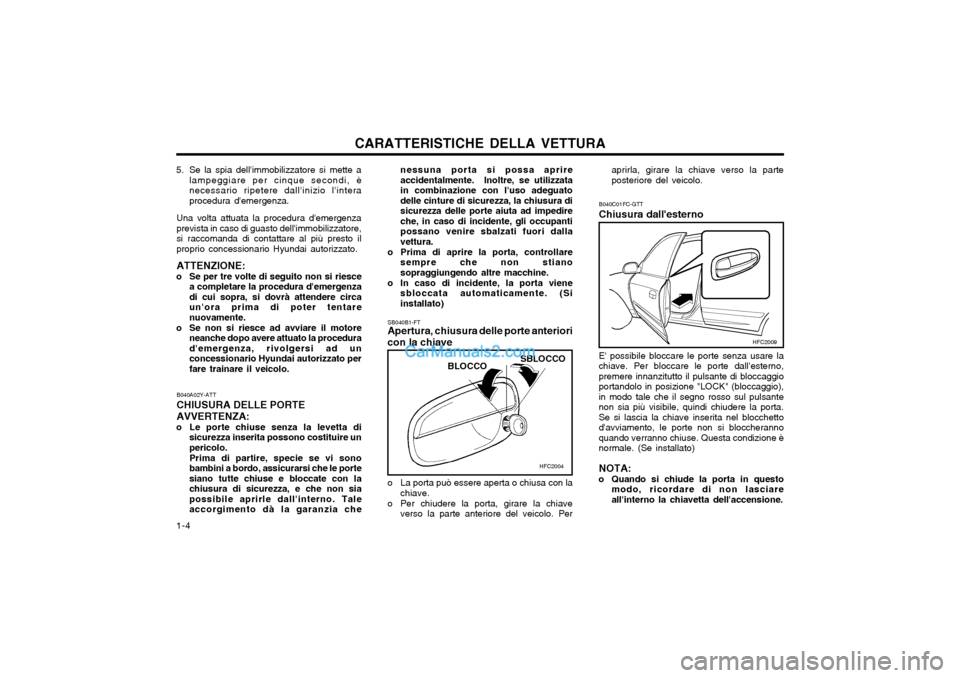

Page 12 of 153
CARATTERISTICHE DELLA VETTURA
1-4 B040C01FC-GTT Chiusura dall'esterno E' possibile bloccare le porte senza usare la chiave. Per bloccare le porte dall'esterno,premere innanzitutto il pulsante di bloccaggioportandolo in posizione "LOCK" (bloccaggio),in modo tale che il segno rosso sul pulsantenon sia più visibile, quindi chiudere la porta.Se si lascia la chiave inserita nel blocchettod'avviamento, le porte non si bloccherannoquando verranno chiuse. Questa condizione ènormale. (Se installato) NOTA:
o Quando si chiude la porta in questo modo, ricordare di non lasciare all'interno la chiavetta dell'accensione.
nessuna porta si possa aprireaccidentalmente. Inoltre, se utilizzatain combinazione con l'uso adeguatodelle cinture di sicurezza, la chiusura disicurezza delle porte aiuta ad impedireche, in caso di incidente, gli occupantipossano venire sbalzati fuori dallavettura.
o Prima di aprire la porta, controllare sempre che non stianosopraggiungendo altre macchine.
o In caso di incidente, la porta viene sbloccata automaticamente. (Siinstallato)
SB040B1-FT Apertura, chiusura delle porte anteriori con la chiave
SBLOCCO
BLOCCO
o La porta può essere aperta o chiusa con la chiave.
o Per chiudere la porta, girare la chiave verso la parte anteriore del veicolo. Per HFC2004
HFC2009
aprirla, girare la chiave verso la parte posteriore del veicolo.
B040A02Y-ATT CHIUSURA DELLE PORTEAVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo. Prima di partire, specie se vi sono bambini a bordo, assicurarsi che le portesiano tutte chiuse e bloccate con lachiusura di sicurezza, e che non siapossibile aprirle dall'interno. Taleaccorgimento dà la garanzia che
5. Se la spia dell'immobilizzatore si mette a
lampeggiare per cinque secondi, ènecessario ripetere dall'inizio l'interaprocedura d'emergenza.
Una volta attuata la procedura d'emergenzaprevista in caso di guasto dell'immobilizzatore,si raccomanda di contattare al più presto ilproprio concessionario Hyundai autorizzato. ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedura d'emergenza di cui sopra, si dovrà attendere circaun'ora prima di poter tentarenuovamente.
o Se non si riesce ad avviare il motore neanche dopo avere attuato la procedurad'emergenza, rivolgersi ad unconcessionario Hyundai autorizzato perfare trainare il veicolo.

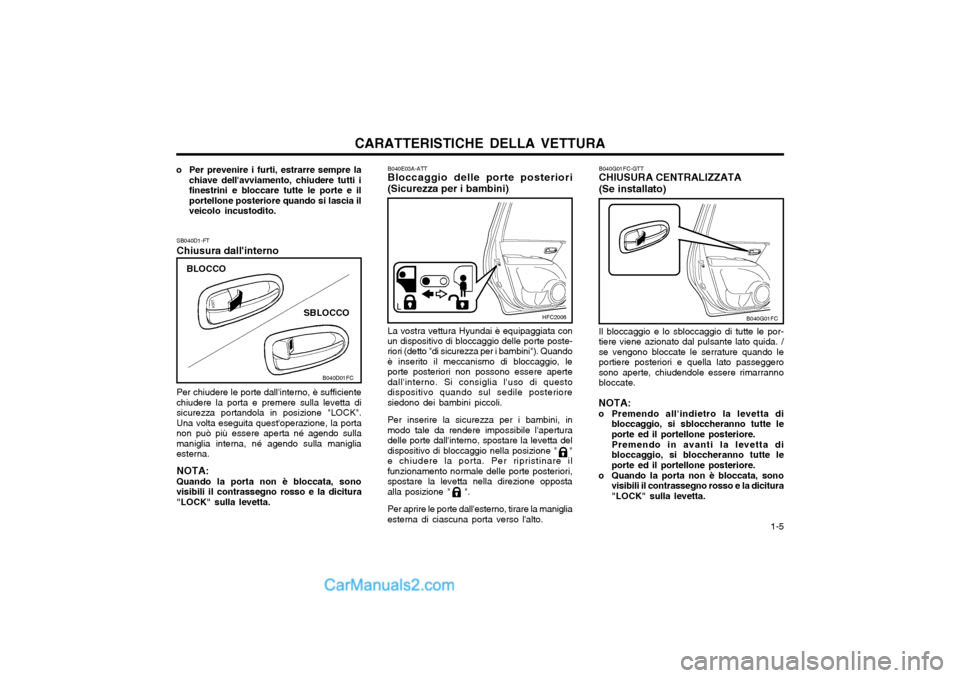

Page 13 of 153
CARATTERISTICHE DELLA VETTURA 1-5
B040E03A-ATT
Bloccaggio delle porte posteriori (Sicurezza per i bambini)
La vostra vettura Hyundai è equipaggiata con
un dispositivo di bloccaggio delle porte poste- riori (detto "di sicurezza per i bambini"). Quandoè inserito il meccanismo di bloccaggio, leporte posteriori non possono essere apertedall'interno. Si consiglia l'uso di questodispositivo quando sul sedile posterioresiedono dei bambini piccoli.
Per inserire la sicurezza per i bambini, in
modo tale da rendere impossibile l'aperturadelle porte dall'interno, spostare la levetta deldispositivo di bloccaggio nella posizione " "e chiudere la porta. Per ripristinare ilfunzionamento normale delle porte posteriori,spostare la levetta nella direzione oppostaalla posizione " ".
Per aprire le porte dall'esterno, tirare la maniglia
esterna di ciascuna porta verso l'alto.
HFC2006
B040G01FC-GTT CHIUSURA CENTRALIZZATA (Se installato) Il bloccaggio e lo sbloccaggio di tutte le por- tiere viene azionato dal pulsante lato quida. / se vengono bloccate le serrature quando leportiere posteriori e quella lato passeggerosono aperte, chiudendole essere rimarrannobloccate.
NOTA:
o Premendo all'indietro la levetta di bloccaggio, si sbloccheranno tutte leporte ed il portellone posteriore. Premendo in avanti la levetta di bloccaggio, si bloccheranno tutte leporte ed il portellone posteriore.
o Quando la porta non è bloccata, sono visibili il contrassegno rosso e la dicitura"LOCK" sulla levetta.
B040G01FC
SB040D1-FT Chiusura dall'interno Per chiudere le porte dall'interno, è sufficiente chiudere la porta e premere sulla levetta disicurezza portandola in posizione "LOCK".Una volta eseguita quest'operazione, la portanon può più essere aperta né agendo sullamaniglia interna, né agendo sulla manigliaesterna. NOTA: Quando la porta non è bloccata, sono visibili il contrassegno rosso e la dicitura"LOCK" sulla levetta.
SBLOCCO
BLOCCO
B040D01FC
o Per prevenire i furti, estrarre sempre lachiave dell'avviamento, chiudere tutti i finestrini e bloccare tutte le porte e ilportellone posteriore quando si lascia ilveicolo incustodito.

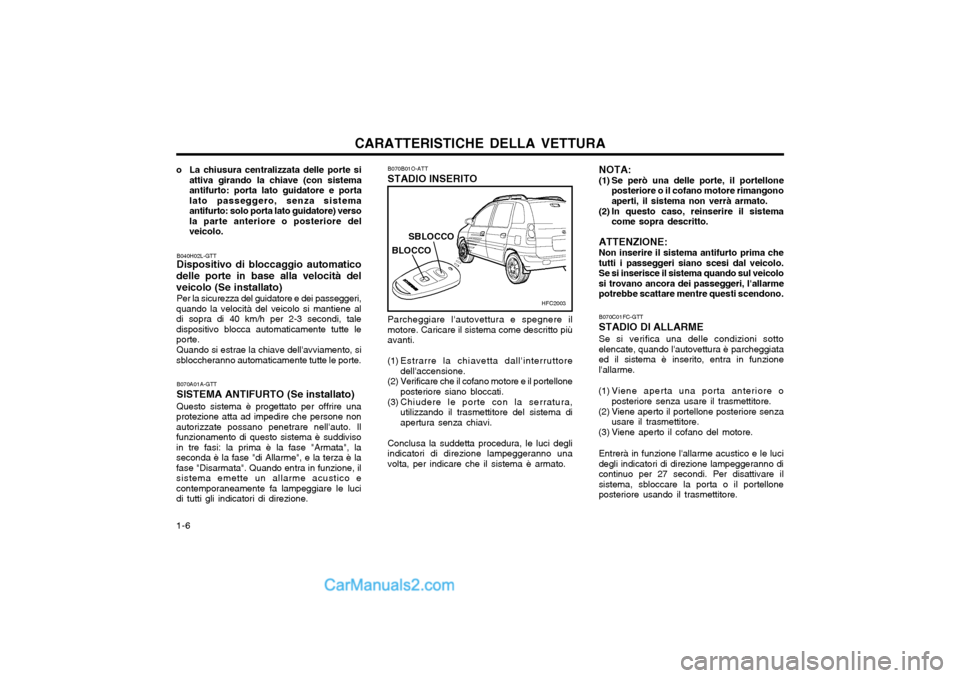

Page 14 of 153
CARATTERISTICHE DELLA VETTURA
1-6
B070C01FC-GTT STADIO DI ALLARME Se si verifica una delle condizioni sotto elencate, quando l'autovettura è parcheggiataed il sistema è inserito, entra in funzionel'allarme.
(1) Viene aperta una porta anteriore o posteriore senza usare il trasmettitore.
(2) Viene aperto il portellone posteriore senza usare il trasmettitore.
(3) Viene aperto il cofano del motore.
Entrerà in funzione l'allarme acustico e le lucidegli indicatori di direzione lampeggeranno dicontinuo per 27 secondi. Per disattivare ilsistema, sbloccare la porta o il portelloneposteriore usando il trasmettitore.
B070B01O-ATT STADIO INSERITO
SBLOCCO
Parcheggiare l'autovettura e spegnere il motore. Caricare il sistema come descritto piùavanti.
(1) Estrarre la chiavetta dall'interruttore dell'accensione.
(2) Verificare che il cofano motore e il portellone posteriore siano bloccati.
(3) Chiudere le porte con la serratura, utilizzando il trasmettitore del sistema diapertura senza chiavi.
Conclusa la suddetta procedura, le luci degliindicatori di direzione lampeggeranno unavolta, per indicare che il sistema è armato. NOTA:
(1) Se però una delle porte, il portellone
posteriore o il cofano motore rimangonoaperti, il sistema non verrà armato.
(2) In questo caso, reinserire il sistema come sopra descritto.
ATTENZIONE: Non inserire il sistema antifurto prima che tutti i passeggeri siano scesi dal veicolo.Se si inserisce il sistema quando sul veicolosi trovano ancora dei passeggeri, l'allarmepotrebbe scattare mentre questi scendono.
BLOCCO
HFC2003
o La chiusura centralizzata delle porte siattiva girando la chiave (con sistema antifurto: porta lato guidatore e portalato passeggero, senza sistemaantifurto: solo porta lato guidatore) versola parte anteriore o posteriore delveicolo.
B040H02L-GTT Dispositivo di bloccaggio automatico
delle porte in base alla velocità del
veicolo (Se installato) Per la sicurezza del guidatore e dei passeggeri,
quando la velocità del veicolo si mantiene al di sopra di 40 km/h per 2-3 secondi, taledispositivo blocca automaticamente tutte leporte.
Quando si estrae la chiave dell'avviamento, si
sbloccheranno automaticamente tutte le porte.
B070A01A-GTT SISTEMA ANTIFURTO (Se installato) Questo sistema è progettato per offrire una
protezione atta ad impedire che persone non autorizzate possano penetrare nell'auto. Ilfunzionamento di questo sistema è suddivisoin tre fasi: la prima è la fase "Armata", laseconda è la fase "di Allarme", e la terza è lafase "Disarmata". Quando entra in funzione, ilsistema emette un allarme acustico econtemporaneamente fa lampeggiare le lucidi tutti gli indicatori di direzione.
Page 15 of 153

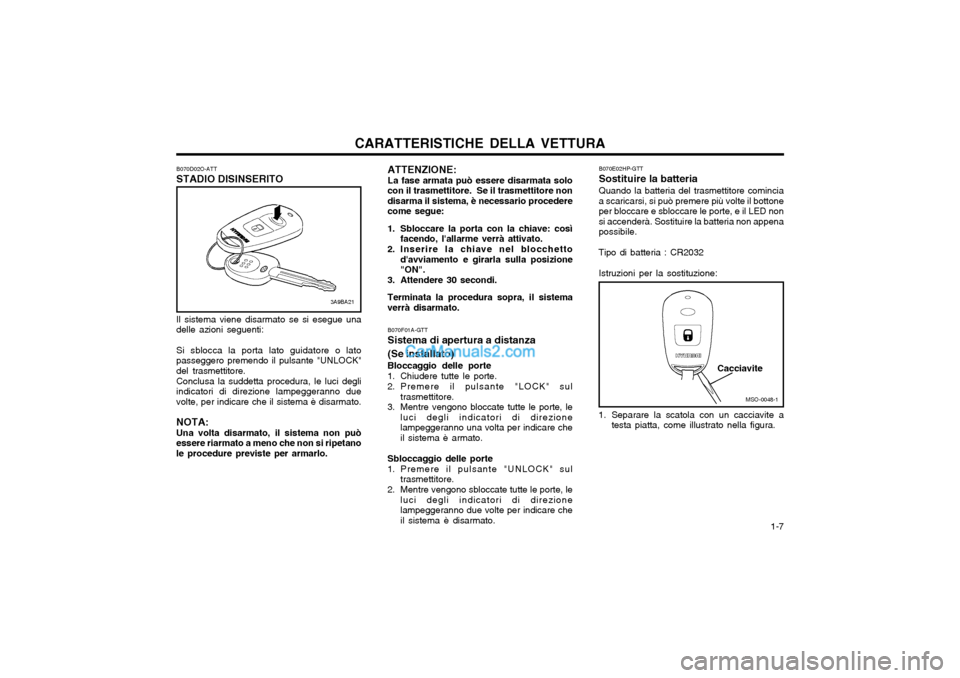

CARATTERISTICHE DELLA VETTURA 1-7
ATTENZIONE: La fase armata può essere disarmata solo
con il trasmettitore. Se il trasmettitore nondisarma il sistema, è necessario procederecome segue:
1. Sbloccare la porta con la chiave: così facendo, l'allarme verrà attivato.
2. Inserire la chiave nel blocchetto d'avviamento e girarla sulla posizione "ON".
3. Attendere 30 secondi.
Terminata la procedura sopra, il sistema
verrà disarmato.
MSO-0048-1
Cacciavite
B070E02HP-GTT Sostituire la batteriaQuando la batteria del trasmettitore comincia a scaricarsi, si può premere più volte il bottoneper bloccare e sbloccare le porte, e il LED nonsi accenderà. Sostituire la batteria non appenapossibile.
Tipo di batteria : CR2032 Istruzioni per la sostituzione:
1. Separare la scatola con un cacciavite a testa piatta, come illustrato nella figura.
B070F01A-GTT Sistema di apertura a distanza (Se installato) Bloccaggio delle porte
1. Chiudere tutte le porte.
2. Premere il pulsante "LOCK" sul trasmettitore.
3. Mentre vengono bloccate tutte le porte, le luci degli indicatori di direzione lampeggeranno una volta per indicare cheil sistema è armato.
Sbloccaggio delle porte
1. Premere il pulsante "UNLOCK" sul trasmettitore.
2. Mentre vengono sbloccate tutte le porte, le luci degli indicatori di direzionelampeggeranno due volte per indicare cheil sistema è disarmato.
B070D02O-ATT STADIO DISINSERITO Il sistema viene disarmato se si esegue una delle azioni seguenti: Si sblocca la porta lato guidatore o lato passeggero premendo il pulsante "UNLOCK"del trasmettitore. Conclusa la suddetta procedura, le luci degli indicatori di direzione lampeggeranno duevolte, per indicare che il sistema è disarmato. NOTA: Una volta disarmato, il sistema non può essere riarmato a meno che non si ripetanole procedure previste per armarlo.
3A9BA21

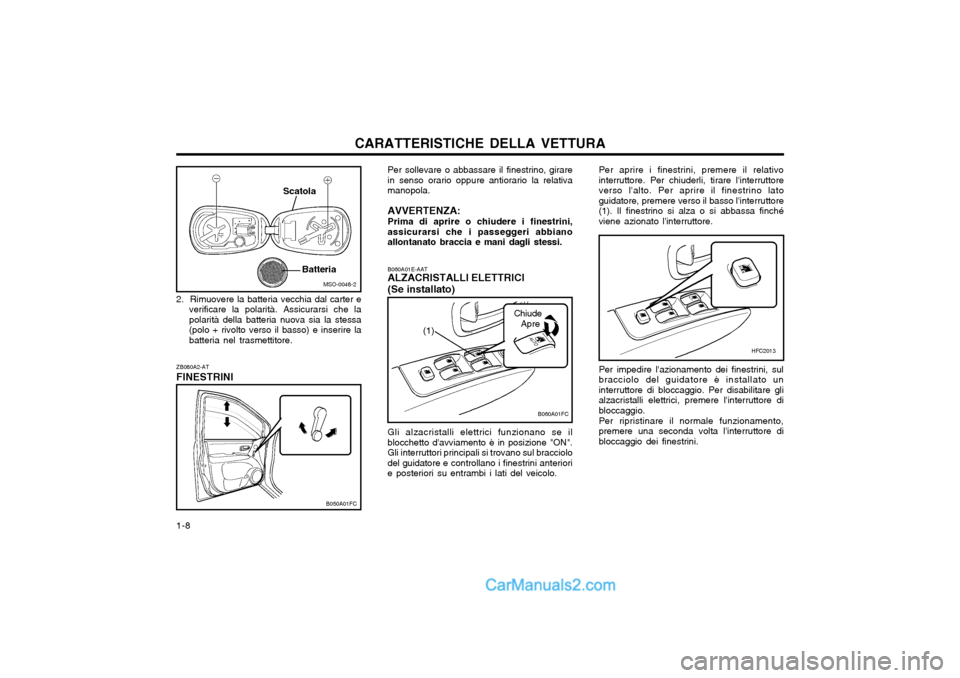

Page 16 of 153
CARATTERISTICHE DELLA VETTURA
1-8
Per sollevare o abbassare il finestrino, girare in senso orario oppure antiorario la relativamanopola. AVVERTENZA: Prima di aprire o chiudere i finestrini, assicurarsi che i passeggeri abbianoallontanato braccia e mani dagli stessi. B060A01E-AAT ALZACRISTALLI ELETTRICI (Se installato) Gli alzacristalli elettrici funzionano se il blocchetto d'avviamento è in posizione "ON".Gli interruttori principali si trovano sul bracciolodel guidatore e controllano i finestrini anteriorie posteriori su entrambi i lati del veicolo. Chiude Apre
Per impedire l'azionamento dei finestrini, sul bracciolo del guidatore è installato uninterruttore di bloccaggio. Per disabilitare glialzacristalli elettrici, premere l'interruttore dibloccaggio. Per ripristinare il normale funzionamento, premere una seconda volta l'interruttore dibloccaggio dei finestrini.
B060A01FC
(1)
HFC2013
Per aprire i finestrini, premere il relativo interruttore. Per chiuderli, tirare l'interruttoreverso l'alto. Per aprire il finestrino latoguidatore, premere verso il basso l'interruttore(1). Il finestrino si alza o si abbassa finchéviene azionato l'interruttore.
MSO-0048-2
Scatola
Batteria
2. Rimuovere la batteria vecchia dal carter e verificare la polarità. Assicurarsi che la polarità della batteria nuova sia la stessa(polo + rivolto verso il basso) e inserire labatteria nel trasmettitore.
ZB080A2-AT FINESTRINI
B050A01FC

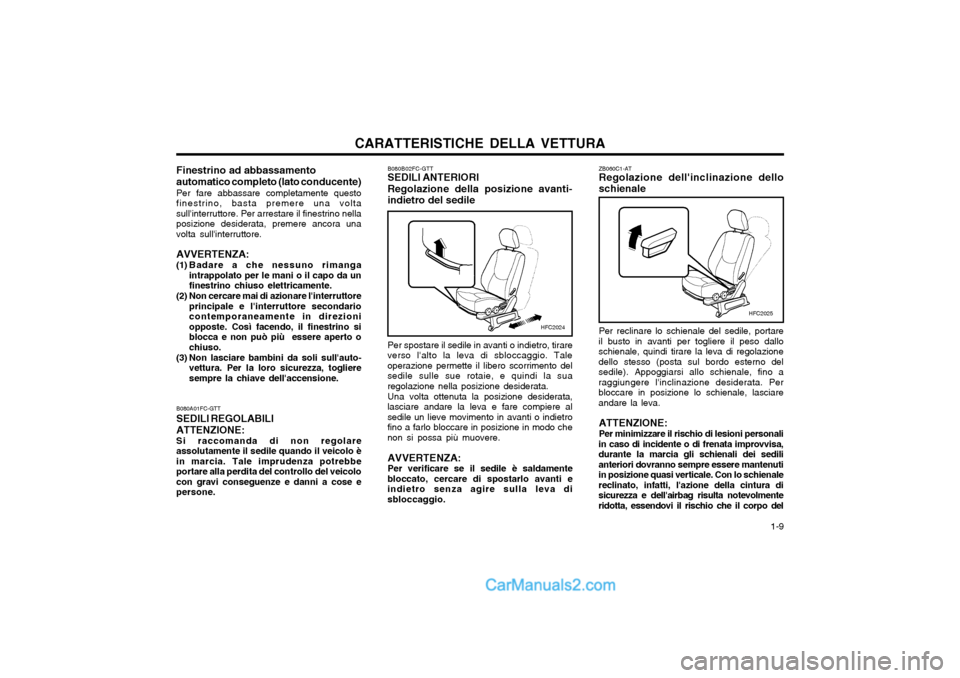

Page 17 of 153
CARATTERISTICHE DELLA VETTURA 1-9
ZB060C1-AT Regolazione dell'inclinazione dello schienale Per reclinare lo schienale del sedile, portare
il busto in avanti per togliere il peso dallo schienale, quindi tirare la leva di regolazionedello stesso (posta sul bordo esterno delsedile). Appoggiarsi allo schienale, fino araggiungere l'inclinazione desiderata. Perbloccare in posizione lo schienale, lasciareandare la leva.
ATTENZIONE: Per minimizzare il rischio di lesioni personali
in caso di incidente o di frenata improvvisa, durante la marcia gli schienali dei sedilianteriori dovranno sempre essere mantenutiin posizione quasi verticale. Con lo schienalereclinato, infatti, l'azione della cintura disicurezza e dell'airbag risulta notevolmenteridotta, essendovi il rischio che il corpo del
B080A01FC-GTT SEDILI REGOLABILI ATTENZIONE: Si raccomanda di non regolareassolutamente il sedile quando il veicolo èin marcia. Tale imprudenza potrebbeportare alla perdita del controllo del veicolocon gravi conseguenze e danni a cose epersone. B080B02FC-GTT SEDILI ANTERIORI Regolazione della posizione avanti- indietro del sedile
Per spostare il sedile in avanti o indietro, tirare
verso l'alto la leva di sbloccaggio. Tale operazione permette il libero scorrimento delsedile sulle sue rotaie, e quindi la suaregolazione nella posizione desiderata.
Una volta ottenuta la posizione desiderata,
lasciare andare la leva e fare compiere alsedile un lieve movimento in avanti o indietrofino a farlo bloccare in posizione in modo chenon si possa più muovere.
AVVERTENZA:Per verificare se il sedile è saldamente
bloccato, cercare di spostarlo avanti eindietro senza agire sulla leva disbloccaggio.
HFC2024
HFC2025
Finestrino ad abbassamento automatico completo (lato conducente) Per fare abbassare completamente questo finestrino, basta premere una voltasull'interruttore. Per arrestare il finestrino nellaposizione desiderata, premere ancora unavolta sull'interruttore. AVVERTENZA:
(1) Badare a che nessuno rimanga intrappolato per le mani o il capo da un finestrino chiuso elettricamente.
(2) Non cercare mai di azionare l'interruttore principale e l'interruttore secondariocontemporaneamente in direzioniopposte. Così facendo, il finestrino siblocca e non può più essere aperto ochiuso.
(3) Non lasciare bambini da soli sull'auto- vettura. Per la loro sicurezza, toglieresempre la chiave dell'accensione.

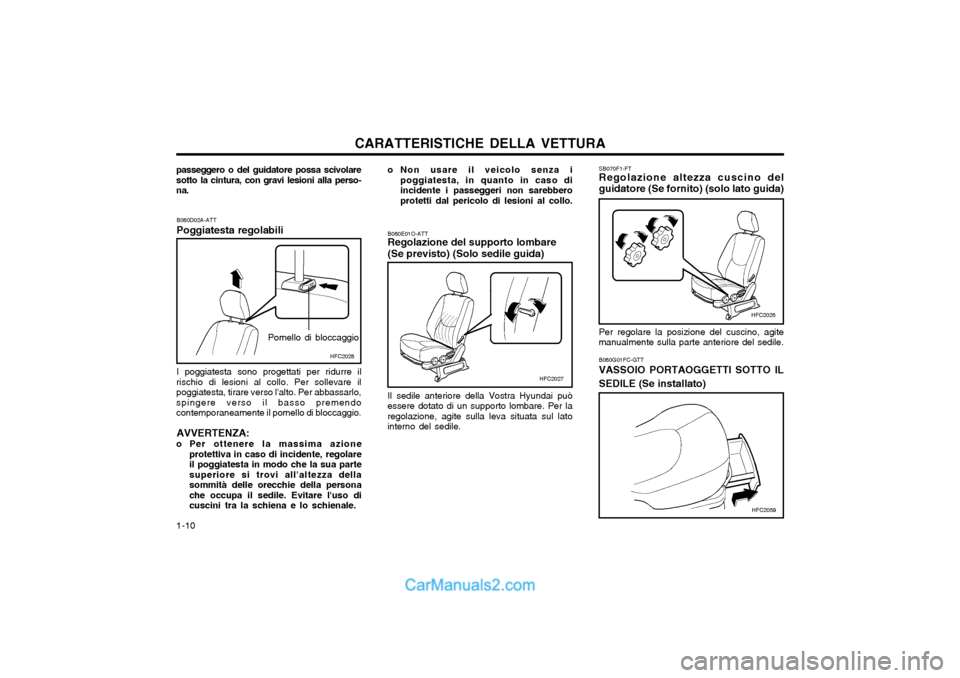

Page 18 of 153
CARATTERISTICHE DELLA VETTURA
1-10 SB070F1-FT Regolazione altezza cuscino del guidatore (Se fornito) (solo lato guida) Per regolare la posizione del cuscino, agite
manualmente sulla parte anteriore del sedile.
o Non usare il veicolo senza i
poggiatesta, in quanto in caso di incidente i passeggeri non sarebberoprotetti dal pericolo di lesioni al collo.
HFC2027
B080E01O-ATT Regolazione del supporto lombare (Se previsto) (Solo sedile guida) Il sedile anteriore della Vostra Hyundai può
essere dotato di un supporto lombare. Per la regolazione, agite sulla leva situata sul latointerno del sedile.
HFC2026
HFC2059
B080G01FC-GTT VASSOIO PORTAOGGETTI SOTTO IL SEDILE (Se installato)
B080D02A-ATT Poggiatesta regolabili I poggiatesta sono progettati per ridurre il
rischio di lesioni al collo. Per sollevare il poggiatesta, tirare verso l'alto. Per abbassarlo,spingere verso il basso premendocontemporaneamente il pomello di bloccaggio.
AVVERTENZA:
o Per ottenere la massima azione protettiva in caso di incidente, regolareil poggiatesta in modo che la sua partesuperiore si trovi all'altezza dellasommità delle orecchie della personache occupa il sedile. Evitare l'uso dicuscini tra la schiena e lo schienale. Pomello di bloccaggio
HFC2028
passeggero o del guidatore possa scivolare sotto la cintura, con gravi lesioni alla perso-na.

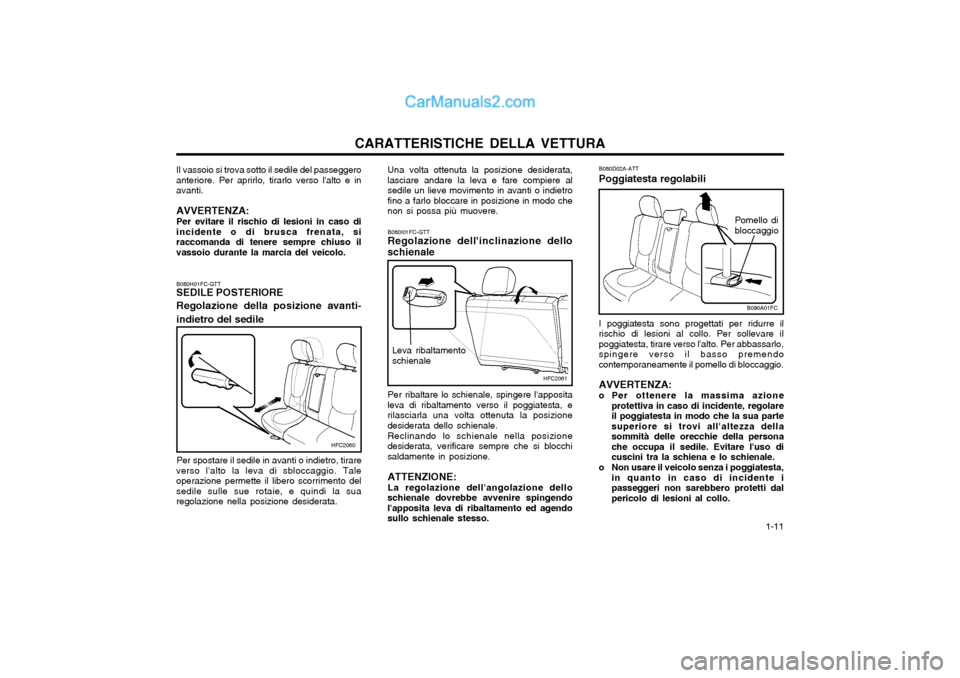

Page 19 of 153
CARATTERISTICHE DELLA VETTURA 1-11
HFC2061
Leva ribaltamento schienale
B080I01FC-GTT Regolazione dell'inclinazione dello schienale Per ribaltare lo schienale, spingere l'apposita
leva di ribaltamento verso il poggiatesta, e rilasciarla una volta ottenuta la posizionedesiderata dello schienale.
Reclinando lo schienale nella posizione
desiderata, verificare sempre che si blocchisaldamente in posizione.
ATTENZIONE: La regolazione dell'angolazione dello
schienale dovrebbe avvenire spingendo l'apposita leva di ribaltamento ed agendosullo schienale stesso. B080D02A-ATT Poggiatesta regolabili I poggiatesta sono progettati per ridurre il
rischio di lesioni al collo. Per sollevare il poggiatesta, tirare verso l'alto. Per abbassarlo,spingere verso il basso premendocontemporaneamente il pomello di bloccaggio.
AVVERTENZA:
o Per ottenere la massima azione protettiva in caso di incidente, regolareil poggiatesta in modo che la sua partesuperiore si trovi all'altezza dellasommità delle orecchie della personache occupa il sedile. Evitare l'uso dicuscini tra la schiena e lo schienale.
o Non usare il veicolo senza i poggiatesta, in quanto in caso di incidente ipasseggeri non sarebbero protetti dalpericolo di lesioni al collo. Pomello di bloccaggio
Una volta ottenuta la posizione desiderata, lasciare andare la leva e fare compiere alsedile un lieve movimento in avanti o indietrofino a farlo bloccare in posizione in modo chenon si possa più muovere.
B090A01FC
HFC2060
Il vassoio si trova sotto il sedile del passeggero anteriore. Per aprirlo, tirarlo verso l'alto e inavanti. AVVERTENZA: Per evitare il rischio di lesioni in caso di incidente o di brusca frenata, siraccomanda di tenere sempre chiuso ilvassoio durante la marcia del veicolo. B080H01FC-GTT SEDILE POSTERIORE Regolazione della posizione avanti- indietro del sedile
Per spostare il sedile in avanti o indietro, tirare
verso l'alto la leva di sbloccaggio. Tale operazione permette il libero scorrimento delsedile sulle sue rotaie, e quindi la suaregolazione nella posizione desiderata.
Page 20 of 153

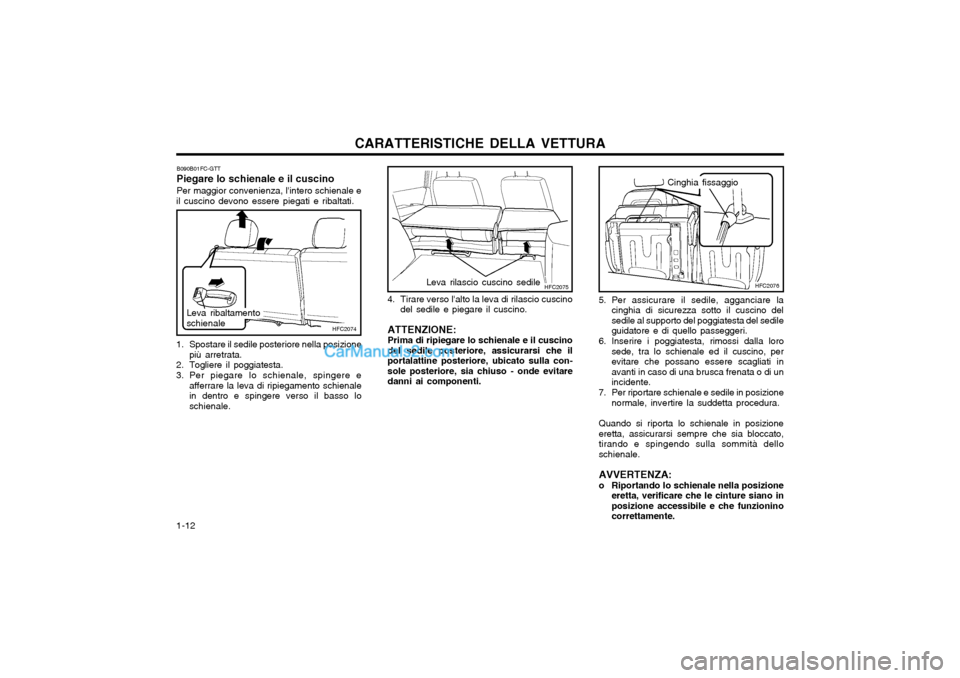

CARATTERISTICHE DELLA VETTURA
1-12 4. Tirare verso l'alto la leva di rilascio cuscino
del sedile e piegare il cuscino.
ATTENZIONE: Prima di ripiegare lo schienale e il cuscino del sedile posteriore, assicurarsi che ilportalattine posteriore, ubicato sulla con-sole posteriore, sia chiuso - onde evitaredanni ai componenti.
HFC2075Leva rilascio cuscino sedileHFC2076
Cinghia fissaggio
5. Per assicurare il sedile, agganciare la cinghia di sicurezza sotto il cuscino del sedile al supporto del poggiatesta del sedileguidatore e di quello passeggeri.
6. Inserire i poggiatesta, rimossi dalla loro sede, tra lo schienale ed il cuscino, perevitare che possano essere scagliati inavanti in caso di una brusca frenata o di unincidente.
7. Per riportare schienale e sedile in posizione normale, invertire la suddetta procedura.
Quando si riporta lo schienale in posizioneeretta, assicurarsi sempre che sia bloccato,tirando e spingendo sulla sommità delloschienale. AVVERTENZA:
o Riportando lo schienale nella posizione eretta, verificare che le cinture siano in posizione accessibile e che funzioninocorrettamente.
B090B01FC-GTT Piegare lo schienale e il cuscinoPer maggior convenienza, l'intero schienale e
il cuscino devono essere piegati e ribaltati.
HFC2074
1. Spostare il sedile posteriore nella posizione più arretrata.
2. Togliere il poggiatesta.
3. Per piegare lo schienale, spingere e afferrare la leva di ripiegamento schienale in dentro e spingere verso il basso loschienale.
Leva ribaltamento schienale
