Hyundai Matrix 2005 Instruktionsbog (in Danish)

1DERES HYUNDAIS EGENSKABER
30
!ADVARSEL:
Følgende bør overholdes for at få størst mulig gavn af sikkerhedsselen med selestrammer:
1. Sikkerhedsselen skal anvendes korrekt.
2. Sikkerhedsselen skal justeres til den korrekte position.
BEMÆRK:
o Sikkerhedsselerne med selestrammere på både førersæde og forreste passagersædeaktiveres ved visse frontale kollisioner. Sikkerhedsseler med selestrammere kan aktiveressammen med airbagsene. Selestrammerne aktiveres under disse forhold, selv omsikkerhedsselerne ikke er i brug på kollisionstidspunktet. o Når selestrammerne aktiveres, kan
der opstå en høj lyd, og fint støv, der ligner røg, vil muligvis blive frigjort i passagerkabinen. Dette er fuldstændig normalt og ufarligt.
o Selvom det er ufarligt, kan det fine støv forårsage hudirritation og børikke indåndes i længere tid adgangen. Sørg for at vaske hænder og ansigt omhyggeligt efter et uheld, hvor selestrammerne erblevet aktiveret.! FORSIGTIG:
o Eftersom føleren, der aktiverer SRS-systemet er forbundet til
sikkerhedsselen med selest rammer,
vil kontrollampen for SRS-
systemet på instrumentbrættet
blinke i ca. 6 sekunder, efter at tændingsnøglen er blevet drejet til "ON". Derefter bør den slukkes.
o Hvis sikkerhedsselen med
selestrammer ikke fungererkorrekt, vil kontrollampen for selestrammeren lyse, selvomSRS-systemet fungerer korrekt. Hvis kontrollampen for SRS- systemet ikke tændes, nårtændingsnøglen drejes til "ON" eller hvis den bliver ved med at lyse, efter at have blinket i ca. 6sekunder, eller hvis den lyser un- der kørsel, skal sikkerhedsselen med selestrammer eller SRS-systemet kontrolleres så hurtigt som muligt af et autoriseret Hyundai-værksted.
AIR
BAG
fcden-1a.p65 5/10/2005, 4:14 PM
30

1
DERES HYUNDAIS EGENSKABER
31
HFC1073
!ADVARSEL:
o Selestrammere er designede til at udløses en enkelt gang. Sikkerhedsseler med selestrammere skal skiftes ud efterudløsning. Alle sikkerhedsseler, ligegyldigt hvilken type, bør altid skiftes ud, når de har været i brugunder en kollision.
o Selestrammermekanismen bliver varm, når den aktiveres. Undgå atrøre ved selestrammerne i flere minutter, efter de er blevet aktiveret.
o Forsøg ikke selv at inspicere eller udskifte sikkerhedsseler medselestrammere. Dette skal gøres af et autoriseret Hyundai-værksted.
o Undlad at slå på selestrammerne.
o Forsøg ikke selv at servicere eller
reparere selestrammersystemet på nogen som helst måde.
o Hvis selestrammersystemet håndteres forkert og advarslerneom ikke at slå på, modificere, inspicere, udskifte, servicere eller reparere selestrammerne ikkeoverholdes, kan resultatet være ukorrekt funktion, utilsigtet udløsning og alvorlig skade.
o Brug altid sikkerhedssele under
kørsel.
AIRBAG (SRS, SUPPLERENDE TILBAGEHOLDELSESSYSTEM)
Airbag til førersiden
B240A03F-GCT (Hvis monteret) Deres Hyundai er udstyret med airbag. Teksten "SRS Air Bag", som er prægeti rattets polstring og i frontpanelet over handskerummet i passagersiden viser, at systemet er monteret. Hyundai's SRS består af 2 airbags monteret henholdsvis under polstringenmidt i rattet og under frontpanelet over handskerummet i passagersiden. Formålet med SRS er, ved et frontaltsammenstød af en vis styrke, at give føreren og passageren større beskyttelse, end sikkerhedsselernealene giver.
!
BEMÆRK: Husk at læse informationerne om SRS på mærkaterne på bagsiden af solskærmen og i handskerummet.
ADVARSEL:
o Som navnet antyder, er SRS konstrueret til at arbejde sammenmed og supplere førerens og passagerens trepunktsseler, og skal ikke erstatte dem. Derfor skalsikkerhedsselerne altid bruges under kørsel. Desuden aktiveres airbag'en kun i forbindelse medvisse frontale sammenstød, der er kraftige nok til, at personerne i bilen kan få væsentlige kvæstelser.
o SRS aktiveres, når sammenstødsvinklen er mindreend 30 grader i forhold til bilenslængdeaksel fremad. Airbag'en aktiveres ikke ved kollisioner fra siden eller bagfra, eller hvis bilenruller rundt.
fcden-1a.p65 5/10/2005, 4:14 PM
31

1DERES HYUNDAIS EGENSKABER
32
B240B01FC-GCT SRS Komponenter og funktioner
B240B01L
SRS består af følgende komponenter:
- Airbag-modul til førersiden
- Airbag modul monteret i passagersiden
- SRS serviceindikator (SRI)
- SRS styremodul (SRSCM) SRS styremodulet (SRSCM) overvåger alle elementer, mens tændingsnøglener drejet til "ON", for at afgøre om et frontalt eller næsten frontalt sammenstød er så kraftigt, at det erpåkrævet at blæse airbag"en op.
B240C01FC
Påkørsel bagfra
Sidekollision Bilen ruller rundt
o De forreste airbags er ikke beregnet til at udløses ved sidekollisioner, påkørsel bagfra fra eller hvis bilen ruller rundt. Airbagsvil heller ikke blive udløst ved frontalsammenstød ved moderate hastigheder. o Alle personer i billen inkulsive
føreren skal altid brugesikkerhedsseler, hvad enten der er en airbag ved deres sæde eller ej, for at opnå den størstebeskyttelse ved alle sammenstødstyper, og for at minimere risikoen for alvorligekvæstelser i tilfælde af et sammenstød. Sid ikke unødvendigt tæt ved airbag'en oglæn Dem heller ikke unødvendigt tæt hen mod den.
fcden-1a.p65 5/10/2005, 4:14 PM
32

1
DERES HYUNDAIS EGENSKABER
33
B240B03L

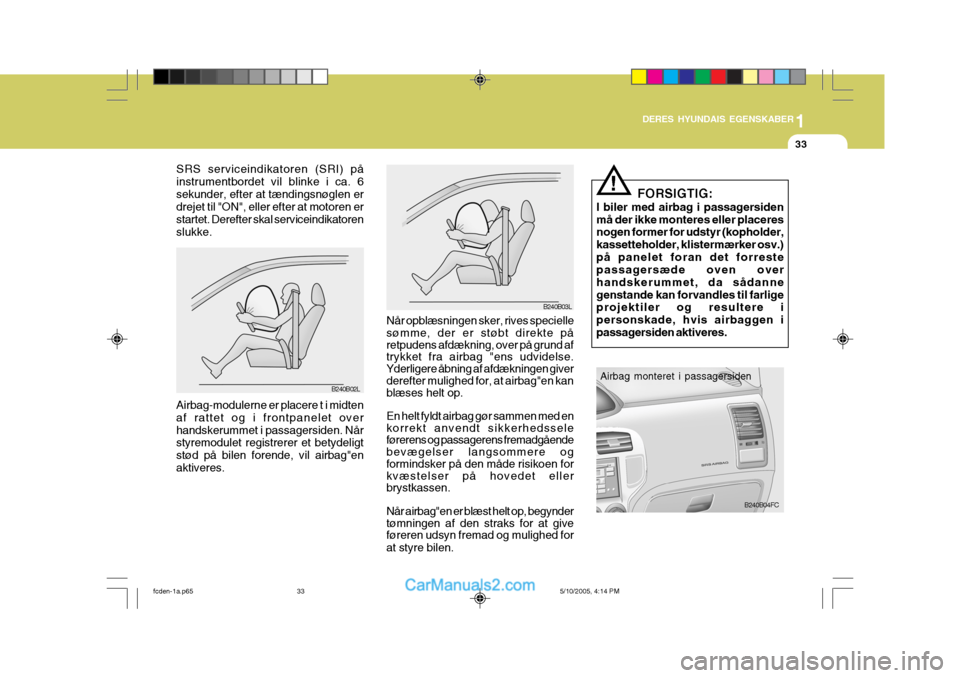

Airbag-modulerne er placere t i midten af rattet og i frontpanelet overhandskerummet i passagersiden. Når styremodulet registrerer et betydeligt stød på bilen forende, vil airbag"enaktiveres.
B240B02L
SRS serviceindikatoren (SRI) på instrumentbordet vil blinke i ca. 6sekunder, efter at tændingsnøglen er drejet til "ON", eller efter at motoren er startet. Derefter skal serviceindikatorenslukke.
Når opblæsningen sker, rives specielle sømme, der er støbt direkte på retpudens afdækning, over på grund af trykket fra airbag "ens udvidelse. Yderligere åbning af afdækningen giver derefter mulighed for, at airbag"en kan blæses helt op. En helt fyldt airbag gør sammen med en korrekt anvendt sikkerhedssele førerens og passagerens fremadgående bevægelser langsommere og formindsker på den måde risikoen for kvæstelser på hovedet eller brystkassen. Når airbag"en er blæst helt op, begynder tømningen af den straks for at give føreren udsyn fremad og mulighed for at styre bilen.
!
Airbag monteret i passagersiden FORSIGTIG:
I biler med airbag i passagersiden må der ikke monteres eller placeres nogen former for udstyr (kopholder, kassetteholder, klistermærker osv.)på panelet foran det forreste passagersæde oven over handskerummet, da sådannegenstande kan forvandles til farlige projektiler og resultere i personskade, hvis airbaggen ipassagersiden aktiveres.
B240B04FC
fcden-1a.p65 5/10/2005, 4:14 PM
33

1DERES HYUNDAIS EGENSKABER
34
!ADVARSEL:
o Når SRS aktiveres, kan det give en kraftig lyd, og der udløses fint stov. Dette er normalt og ikkefarligt. Det fine støv, der dannes, når airbag"en blæses op, kan dog giveirritation af huden. Sørg for at vaske hændeme og ansigtet grundigt med lunkent vand og enmild sæbe efter en ulykke, hvor airbag"en blev blæst op.
o SRS kan kun fungere, når tændingsnøglen er drejet til "ON".Hvis serviceindikatoren ikke tænder, eller den lyser konstantefter at have blinket i 6 sekunder, når tændingsnøglen drejes til "ON", eller motoren er startet,fungerer systemet ikke korrekt. De bør omgående få det efterset hos en autoriseret Hyundai forhandler. o Inden De udskifter en sikring eller
tager kablet af en batteripol, skalDe dreje tændingsnøglen til "LOCK" eller tage tændingsnøglen ud.De må aldrig tage sikring nr. 12 ud eller udskifte den, når tændingsnøglen er drejet til "ON",Overholdes denne advarsel ikke, vil serviceindikatoren lyse.FORSIGTIG:
Hvis der monteres en beholder med flydende "friskluft" inde i bilen, måden ikke placeres i nærheden af instrumentpanelet eller på sikkerhedspanelet. Hvis der løber"friskluft" ud på nogen af disse dele (instrumentpanel, sikkerhedspanel eller ventilator), kan det beskadigedisse dele. Hvis væsken alligevel løber ud på disse flader, skal de omgående vaskes af med vand.!
Airbag monteret i passagersiden B240B05L
fcden-1a.p65 5/10/2005, 4:14 PM
34

1
DERES HYUNDAIS EGENSKABER
35
B990B04Y-ACT Sideairbag (Hvis monteret)
B990B02Y
Denne Hyundai er forsynet med sideairbags i begge forsæder. Formålet med airbags er at yde bilens fører og/ eller forsædepassager endnu størresikkerhed, end det er tilfældet med sikkerhedsseler alene. Sideairbags er konstruerede til kun at udløses vedbestemte typer sidekollisioner, alt afhængig af sammenstødets kraft, vinkel, hastighed og punktet, hvor bilenrammes. De er ikke konstruerede til at udløses ved alle sidekollisioner.
!ADVARSEL:
o Side airbag'ene fungerer som et supplement til 3-punkt sikkerhedsselen i fører- og passagersiden og er ikke en erstatning for disse. Derfor skalsikkerhedsselen altid være i brug under kørslen. Side airbags'ene udløses kun ved påvirkninger frasiden, der er hårde nok til at påføre alvorlig skade på personer inden i bilen.
HFC2092
Sensor, sideairbag o For at sideairbagsystemet kan yde
den bedste beskyttelse og for at forhindre forsædepassager og fører i at komme til skade, fordi en sideairbag udløses, skal beggesidde i en opret stilling og have sikkerhedsselerne korrekt fast- spændt. Førerens hænder skalvære placeret på rattet i positionerne kl. 9.00 og 3.00. Passageren skal helst lade armeog hænder hvile i skødet.
o Der må ikke anvendes
sædeovertræk.
o Anvendelse af sædeovertræk kan forringe systemets virkning.
o Der må ikke monteres ekstraudstyr på siden af eller i nærheden af sideairbags.
o Sædets side må ikke udsættes for kraftig belastning.
o Der må ikke anbringes noget oven
over airbag"en eller mellem airbag og personer.
fcden-1a.p65 5/10/2005, 4:14 PM
35

1DERES HYUNDAIS EGENSKABER
36
B240C01HP
B240C01HP-GCT SRS pleje SRS er praktisk taget vedligeholdelsesfrit, og der er derforingen dele, som De selv med sikkerhed kan arbejde på. Hele SRS systemet skal efterses hos Deres autoriseredeHyundai forhandler 10 år efter bilens fabrikationsdato. Ethvert arbejde på airbag-systemet, som for eksempel afmontering, montering, reparation, eller ethvertarbejde på rattet, skal udføres af en kvalificeret Hyundai mekaniker. Forkert behandling af airbag-systemetkan give alvorlige kvæstelser.
!ADVARSEL:
o Brug aldrig en bagudvendt barnestol på foraædet, hvis bilen er udstyret med airbag.
o Ændring af SRS"s komponenter eller ledningsnet, inklusivepåklæbning af mærkater påratpudens dæksel eller ændring af karosseriets struktur, kan genere systemets funktion og eventueltmedføre kvæstelser.
o Paraplyer, tasker og andre
genstande må ikke anbringes mellem fordør og forsæde, da de kan blive til farlige projektiler og forårsage personskade, hvissideair-bag"en udløses.
o For at forhindre at sideairbags
udløses uventet, hvilket kanforårsage personskade, bør man undgå at støde til airbagsensoren, når tændingen er aktiveret.
fcden-1a.p65 5/10/2005, 4:14 PM
36

1
DERES HYUNDAIS EGENSKABER
37
o Rengøring af ratpuden må kun ske
med en blød klud, der er tør eller fugtet med rent vand. Opløsnings- eller rensemidler kan have en dårlig indvirkning på airbag-afdækningen og den korrekte opblæsning af airbag"en.
o Placer aldrig ting over eller tæt på airbag-modulerne på henholdsvisrattet, instrumentpanelet eller frontpanelet over handskerummeti passagersiden, idet sådanne ting kan forårsage skader, hvis bilen udsættes for et så kraftigt stød, såairbag'en aktiveres.
o Hvis airbag"en har været blæst
op, skal den udskiftes af enautoriseret Hyundai forhandler.
o SRS"s ledningsnet eller andre af
systemets komponenter må ikkeflyttes eller afbrydes. Gør De dette, kan resultatet være kvæstelser på grund af, at airbag"en utilsigtetblæses op, eller fordi systemet ikke længere er funktionsdygtigt. o Benyt aldrig barnesæder på
passagersædet foran. Barnet kan få alvorlige kvæstelser, hvis airbag'en aktiveres i tilfælde af en ulykke.
o Hvis komponenter fra airbag- systemet skal kasseres, eller hvisbilen skal skrottes, skal vissesikkerhedsregler følges. Deres Hyundai forhandler kender disse regler og kan give Dem denødvendige oplysninger. Følges disse regler og fremgangsmåder ikke, kan det forøge risikoen forkvæstelser.
o Hvis De sælger bilen, skal De sørge
for at informere den nye ejer omdisse vigtige punkter, og at denne instruktionsbog overgives til den nye ejer sammen med bilen.
o Brug aldrig en bagudvendt bamestol på forsædet, hvis bilener udstyret med airbag.
fcden-1a.p65 5/10/2005, 4:14 PM
37

1DERES HYUNDAIS EGENSKABER
38INSTRUMENTHUS OG KONTROLLAMPER
B260A02FC-GCT BENZIN MOTOR
B260A02FC-1
fcden-1a.p655/10/2005, 4:14 PM
38

1
DERES HYUNDAIS EGENSKABER
39
1. Temperaturmåler
2. Omdrejningstæller
3. Speedometer
4. Digitalur
5. Kilometertæller/Triptæller/Tripcomputer (Hvis monteret)
6. Benzinmåler
7. Kontrollampe for blinklys
8. Gearvælgerindikator (Kun automatgear)
9. Indikator for startspærre
10. Advarselslampe for SRS (Airbag)
11. Kontrollamper for elektronisk stabilitetsprogram (Hvis monteret)/Traktionskontrollampe (Hvis monteret) 12. Kontrollampe for frakoblet overgear
(Kun automatgear)
13. Advarselslampe for håndbremse/
bremsevæskestand
14. Ladekontrollampe
15. Advarselslampe for lav benzinstand
16. Kontrollampe for fjemlys
17. Advarselslys for åben bagklap
18. Advarselslampe for åben dør
19. Advarselslampe for olietryk
20. Kontrollampe for fejlfunktion (MIL) (Hvis monteret)
21. Advarselslampe for ABS
fcden-1a.p65 5/10/2005, 4:14 PM
39
