Hyundai Matrix 2006 Manual del propietario (in Spanish)

1

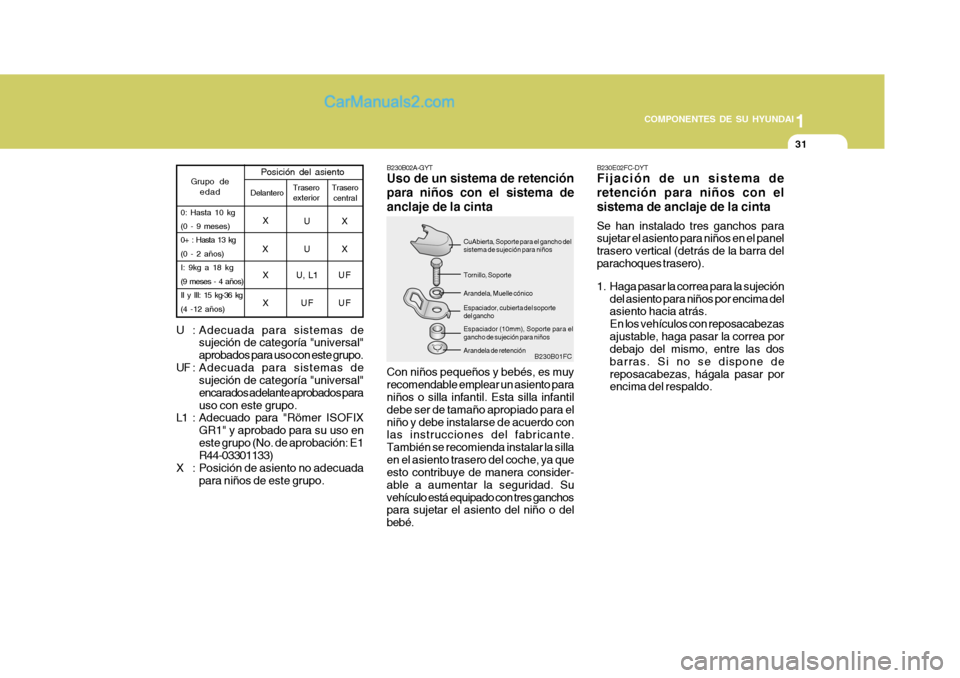

COMPONENTES DE SU HYUNDAI
31
B230B01FC
B230B02A-GYTUso de un sistema de retención
para niños con el sistema de
anclaje de la cintaCon niños pequeños y bebés, es muy
recomendable emplear un asiento para
niños o silla infantil. Esta silla infantil
debe ser de tamaño apropiado para el
niño y debe instalarse de acuerdo con
las instrucciones del fabricante.
También se recomienda instalar la silla
en el asiento trasero del coche, ya que
esto contribuye de manera consider-
able a aumentar la seguridad. Su
vehículo está equipado con tres ganchos
para sujetar el asiento del niño o del
bebé.
B230E02FC-DYTFijación de un sistema de
retención para niños con el
sistema de anclaje de la cintaSe han instalado tres ganchos para
sujetar el asiento para niños en el panel
trasero vertical (detrás de la barra del
parachoques trasero).
1. Haga pasar la correa para la sujeción
del asiento para niños por encima del
asiento hacia atrás.
En los vehículos con reposacabezas
ajustable, haga pasar la correa por
debajo del mismo, entre las dos
barras. Si no se dispone de
reposacabezas, hágala pasar por
encima del respaldo.
CuAbierta, Soporte para el gancho del
sistema de sujeción para niños
Tornillo, Soporte
Arandela, Muelle cónico
Espaciador, cubierta del soporte
del gancho
Espaciador (10mm), Soporte para el
gancho de sujeción para niños
Arandela de retención
Trasero
central
Grupo de
edad
Posición del asiento
UX
XUX
X U, L1 U F
XUFUFTrasero
exterior Delantero
0: Hasta 10 kg
(0 - 9 meses)
0+ : Hasta 13 kg
(0 - 2 años)
I: 9kg a 18 kg
(9 meses - 4 años)
II y III: 15 kg-36 kg
(4 -12 años)
X
U : Adecuada para sistemas de
sujeción de categoría "universal"
aprobados para uso con este grupo.
UF : Adecuada para sistemas de
sujeción de categoría "universal"
encarados adelante aprobados para
uso con este grupo.
L1 : Adecuado para "Römer ISOFIX
GR1" y aprobado para su uso en
este grupo (No. de aprobación: E1
R44-03301133)
X : Posición de asiento no adecuada
para niños de este grupo.

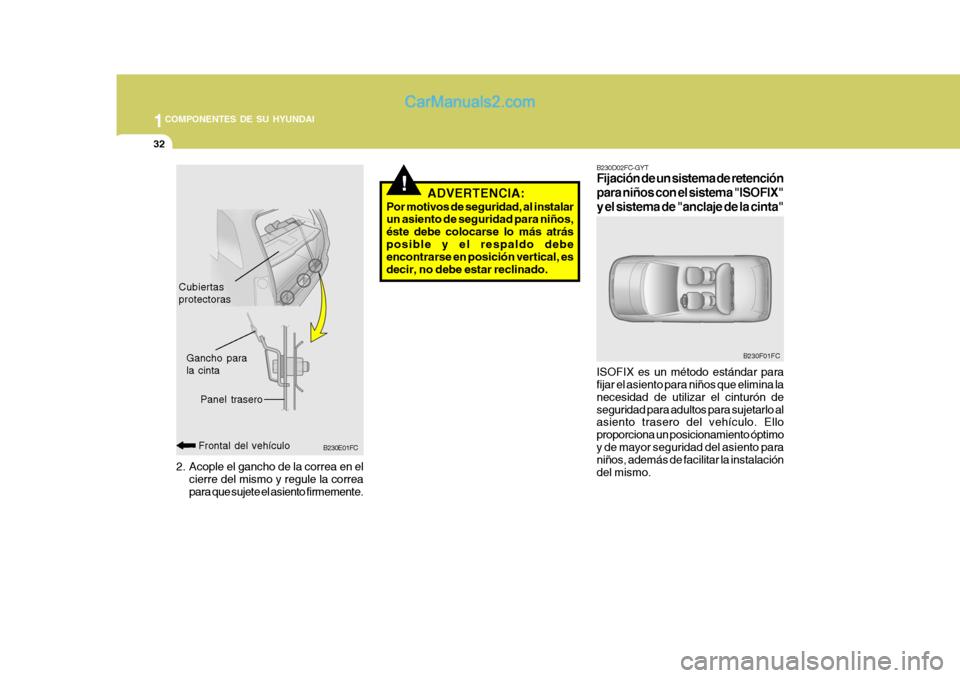

1COMPONENTES DE SU HYUNDAI32
!
B230D02FC-GYTFijación de un sistema de retención
para niños con el sistema "ISOFIX"
y el sistema de "anclaje de la cinta"ISOFIX es un método estándar para
fijar el asiento para niños que elimina la
necesidad de utilizar el cinturón de
seguridad para adultos para sujetarlo al
asiento trasero del vehículo. Ello
proporciona un posicionamiento óptimo
y de mayor seguridad del asiento para
niños, además de facilitar la instalación
del mismo.
B230F01FC
ADVERTENCIA:
Por motivos de seguridad, al instalar
un asiento de seguridad para niños,
éste debe colocarse lo más atrás
posible y el respaldo debe
encontrarse en posición vertical, es
decir, no debe estar reclinado.
B230E01FC
Frontal del vehículoPanel trasero Cubiertas
protectoras
Gancho para
la cinta
2. Acople el gancho de la correa en el
cierre del mismo y regule la correa
para que sujete el asiento firmemente.

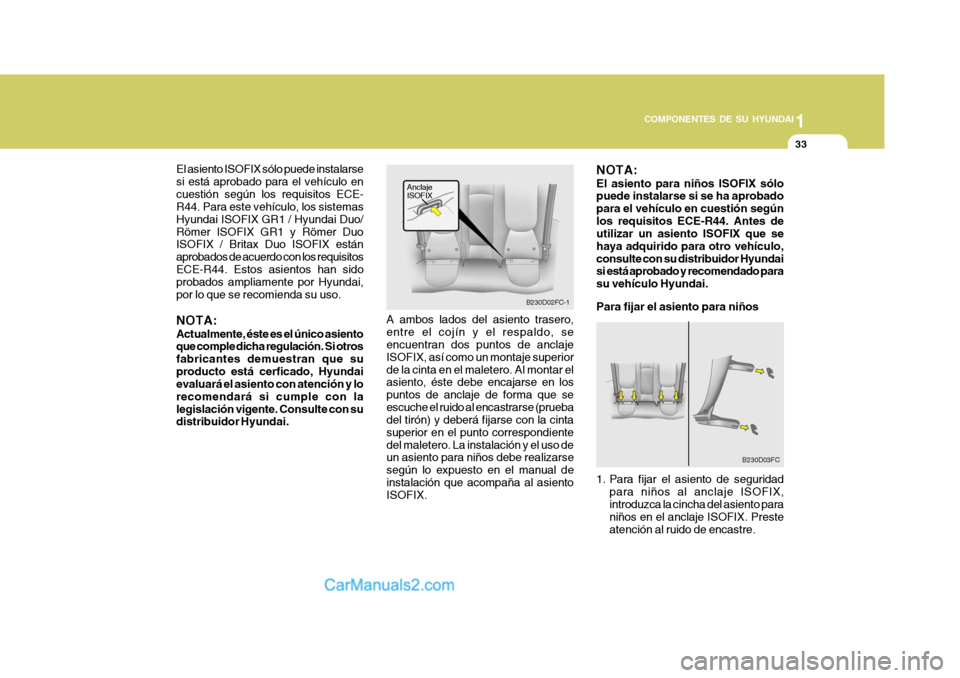

1
COMPONENTES DE SU HYUNDAI
33
B230D02FC-1
B230D03FC
A ambos lados del asiento trasero,
entre el cojín y el respaldo, se
encuentran dos puntos de anclaje
ISOFIX, así como un montaje superior
de la cinta en el maletero. Al montar el
asiento, éste debe encajarse en los
puntos de anclaje de forma que se
escuche el ruido al encastrarse (prueba
del tirón) y deberá fijarse con la cinta
superior en el punto correspondiente
del maletero. La instalación y el uso de
un asiento para niños debe realizarse
según lo expuesto en el manual de
instalación que acompaña al asiento
ISOFIX.
Anclaje
ISOFIX
NOTA:El asiento para niños ISOFIX sólo
puede instalarse si se ha aprobado
para el vehículo en cuestión según
los requisitos ECE-R44. Antes de
utilizar un asiento ISOFIX que se
haya adquirido para otro vehículo,
consulte con su distribuidor Hyundai
si está aprobado y recomendado para
su vehículo Hyundai.
Para fijar el asiento para niños
1. Para fijar el asiento de seguridad
para niños al anclaje ISOFIX,
introduzca la cincha del asiento para
niños en el anclaje ISOFIX. Preste
atención al ruido de encastre. El asiento ISOFIX sólo puede instalarse
si está aprobado para el vehículo en
cuestión según los requisitos ECE-
R44. Para este vehículo, los sistemas
Hyundai ISOFIX GR1 / Hyundai Duo/
Römer ISOFIX GR1 y Römer Duo
ISOFIX / Britax Duo ISOFIX están
aprobados de acuerdo con los requisitos
ECE-R44. Estos asientos han sido
probados ampliamente por Hyundai,
por lo que se recomienda su uso.
NOTA:Actualmente, éste es el único asiento
que comple dicha regulación. Si otros
fabricantes demuestran que su
producto está cerficado, Hyundai
evaluará el asiento con atención y lo
recomendará si cumple con la
legislación vigente. Consulte con su
distribuidor Hyundai.

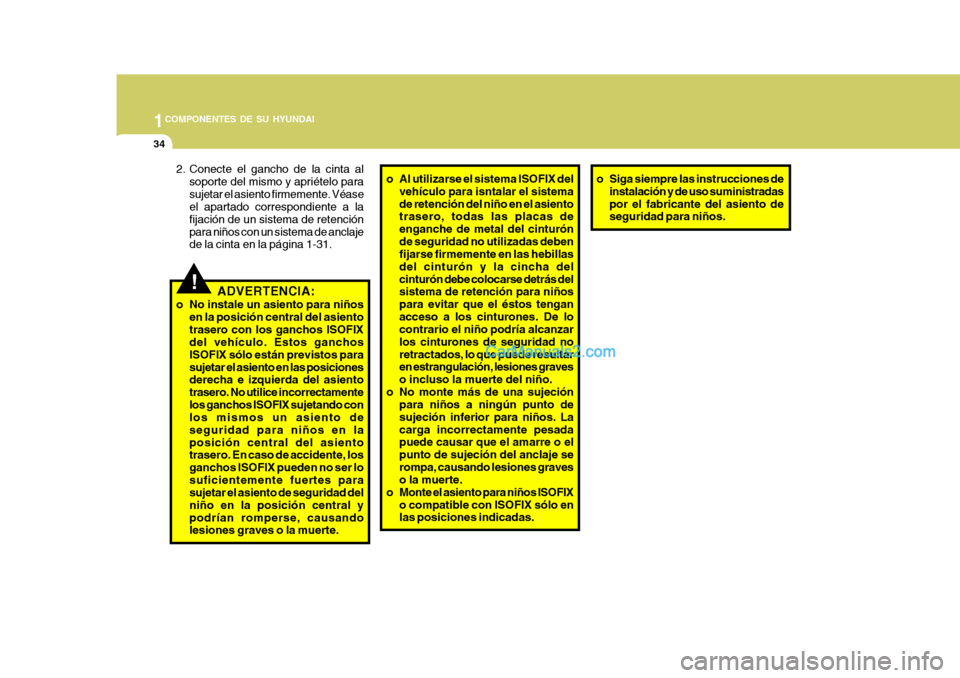

1COMPONENTES DE SU HYUNDAI34
o Al utilizarse el sistema ISOFIX del
vehículo para isntalar el sistema
de retención del niño en el asiento
trasero, todas las placas de
enganche de metal del cinturón
de seguridad no utilizadas deben
fijarse firmemente en las hebillas
del cinturón y la cincha del
cinturón debe colocarse detrás del
sistema de retención para niños
para evitar que el éstos tengan
acceso a los cinturones. De lo
contrario el niño podría alcanzar
los cinturones de seguridad no
retractados, lo que puede resultar
en estrangulación, lesiones graves
o incluso la muerte del niño.
o No monte más de una sujeción
para niños a ningún punto de
sujeción inferior para niños. La
carga incorrectamente pesada
puede causar que el amarre o el
punto de sujeción del anclaje se
rompa, causando lesiones graves
o la muerte.
o Monte el asiento para niños ISOFIX
o compatible con ISOFIX sólo en
las posiciones indicadas.
2. Conecte el gancho de la cinta al
soporte del mismo y apriételo para
sujetar el asiento firmemente. Véase
el apartado correspondiente a la
fijación de un sistema de retención
para niños con un sistema de anclaje
de la cinta en la página 1-31.
!
ADVERTENCIA:
o No instale un asiento para niños
en la posición central del asiento
trasero con los ganchos ISOFIX
del vehículo. Estos ganchos
ISOFIX sólo están previstos para
sujetar el asiento en las posiciones
derecha e izquierda del asiento
trasero. No utilice incorrectamente
los ganchos ISOFIX sujetando con
los mismos un asiento de
seguridad para niños en la
posición central del asiento
trasero. En caso de accidente, los
ganchos ISOFIX pueden no ser lo
suficientemente fuertes para
sujetar el asiento de seguridad del
niño en la posición central y
podrían romperse, causando
lesiones graves o la muerte.o Siga siempre las instrucciones de
instalación y de uso suministradas
por el fabricante del asiento de
seguridad para niños.

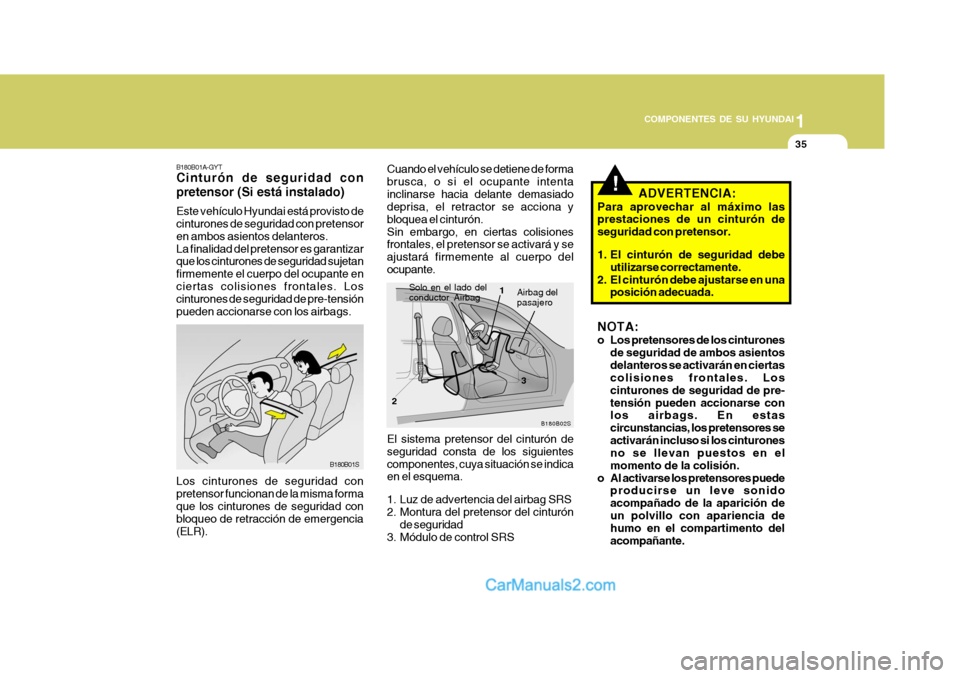

1
COMPONENTES DE SU HYUNDAI
35
!
B180B02S
Solo en el lado del
conductor Airbag
1
23
Airbag del
pasajero
Cuando el vehículo se detiene de forma
brusca, o si el ocupante intenta
inclinarse hacia delante demasiado
deprisa, el retractor se acciona y
bloquea el cinturón.
Sin embargo, en ciertas colisiones
frontales, el pretensor se activará y se
ajustará firmemente al cuerpo del
ocupante.
El sistema pretensor del cinturón de
seguridad consta de los siguientes
componentes, cuya situación se indica
en el esquema.
1. Luz de advertencia del airbag SRS
2. Montura del pretensor del cinturón
de seguridad
3. Módulo de control SRS
ADVERTENCIA:
Para aprovechar al máximo las
prestaciones de un cinturón de
seguridad con pretensor.
1. El cinturón de seguridad debe
utilizarse correctamente.
2. El cinturón debe ajustarse en una
posición adecuada.NOTA:o Los pretensores de los cinturones
de seguridad de ambos asientos
delanteros se activarán en ciertas
colisiones frontales. Los
cinturones de seguridad de pre-
tensión pueden accionarse con
los airbags. En estas
circunstancias, los pretensores se
activarán incluso si los cinturones
no se llevan puestos en el
momento de la colisión.
o Al activarse los pretensores puede
producirse un leve sonido
acompañado de la aparición de
un polvillo con apariencia de
humo en el compartimento del
acompañante.
B180B01S B180B01A-GYT
Cinturón de seguridad con
pretensor (Si está instalado)Este vehículo Hyundai está provisto de
cinturones de seguridad con pretensor
en ambos asientos delanteros.
La finalidad del pretensor es garantizar
que los cinturones de seguridad sujetan
firmemente el cuerpo del ocupante en
ciertas colisiones frontales. Los
cinturones de seguridad de pre-tensión
pueden accionarse con los airbags.
Los cinturones de seguridad con
pretensor funcionan de la misma forma
que los cinturones de seguridad con
bloqueo de retracción de emergencia
(ELR).

1COMPONENTES DE SU HYUNDAI36
!
Estas manifestaciones son
normales y en ningún caso
suponen un peligro para la salud.
o A pesar de ser inofensivo, el
polvillo puede producir irritación
cutánea y no debe respirarse du-
rante un período prolongado.
Después de un accidente durante
el cual se hayan activado los
pretensores, es recomendable
lavarse cuidadosamente las
manos y la cara.!
PRECAUCIÓN:
o Dado que el sensor que activa el
airbag SRS está conectado con el
pretensor del cinturón de
seguridad, la luz de advertencia
del airbag SRS que se encuentra
en el panel de instrumentos
parpadeará durante seis segundos
aproximadamente una vez que la
llave de contacto se haya situado
en posición "ON", pasados los
cuales se apagará.o Si los pretensores de los
cinturones no funcionan
correctamente, esta luz se
encenderá incluso aunque el
sistema del airbag SRS funcione
correctamente.
Si la luz de advertencia del airbag
SRS no se ilumina cuando la llave
se sitúa en posición "ON", si
permanece encendida pasados los
seis segundos o se enciende
mientras conduce haga que un
concesionario Hyundai autorizado
revise el sistema de airbag SRS o
el pretensor del cinturón de
seguridad lo antes posible.
ADVERTENCIA:
o Los pretensores están diseñados
para un solo uso: una vez
activados deben reemplazarse.
Todos los cinturones de
seguridad, de cualquier tipo, deben
cambiarse tras una colisión.
o Los mecanismos del pretensor
pueden sufrir un recalentamiento
durante la activación.
No toque la montura del pretensor
hasta pasados unos minutos de la
activación.
o No intente examinar o cambiar
usted mismo los pretensores de
los cinturones de seguridad. Estas
operaciones debe realizarlas un
concesionario Hyundai
autorizado.
o No golpee los pretensores.
o No intente reparar de ninguna
forma el sistema pretensor de los
cinturones de seguridad.
o La manipulación inadecuada de
los pretensores o el hacer caso
omiso de las advertencias de no
golpear, modificar, examinar,
cambiar o reparar el pretensor
puede provocar un mal
funcionamiento o la activación ac-
cidental con el consiguiente
peligro de lesiones.
o No olvide utilizar los cinturones
de seguridad siempre que
conduzca o viaje en un vehículo a
motor.

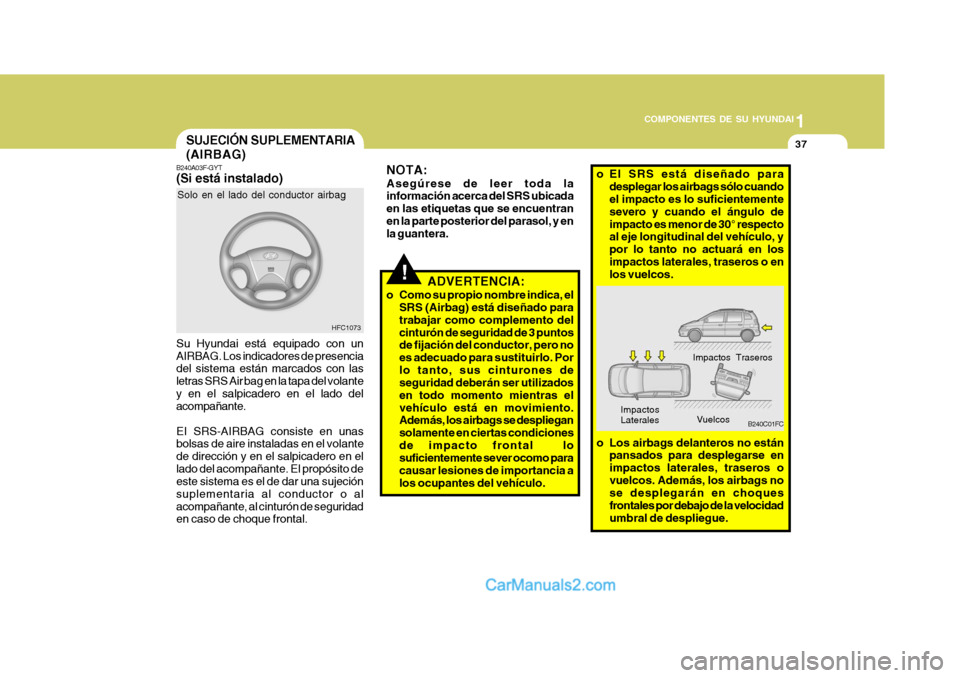

1
COMPONENTES DE SU HYUNDAI
37
!
B240A03F-GYT(Si está instalado)Su Hyundai está equipado con un
AIRBAG. Los indicadores de presencia
del sistema están marcados con las
letras SRS Air bag en la tapa del volante
y en el salpicadero en el lado del
acompañante.
EI SRS-AIRBAG consiste en unas
bolsas de aire instaladas en el volante
de dirección y en el salpicadero en el
lado del acompañante. El propósito de
este sistema es el de dar una sujeción
suplementaria al conductor o al
acompañante, al cinturón de seguridad
en caso de choque frontal.
HFC1073
Solo en el lado del conductor airbagSUJECIÓN SUPLEMENTARIA
(AIRBAG)
NOTA:
Asegúrese de leer toda la
información acerca del SRS ubicada
en las etiquetas que se encuentran
en la parte posterior del parasol, y en
la guantera.
ADVERTENCIA:
o Como su propio nombre indica, el
SRS (Airbag) está diseñado para
trabajar como complemento del
cinturón de seguridad de 3 puntos
de fijación del conductor, pero no
es adecuado para sustituirlo. Por
lo tanto, sus cinturones de
seguridad deberán ser utilizados
en todo momento mientras el
vehículo está en movimiento.
Además, los airbags se despliegan
solamente en ciertas condiciones
de impacto frontal lo
suficientemente sever ocomo para
causar lesiones de importancia a
los ocupantes del vehículo.o El SRS está diseñado para
desplegar los airbags sólo cuando
el impacto es lo suficientemente
severo y cuando el ángulo de
impacto es menor de 30° respecto
al eje longitudinal del vehículo, y
por lo tanto no actuará en los
impactos laterales, traseros o en
los vuelcos.
B240C01FC
Impactos Traseros
Impactos
LateralesVuelcos
o Los airbags delanteros no están
pansados para desplegarse en
impactos laterales, traseros o
vuelcos. Además, los airbags no
se desplegarán en choques
frontales por debajo de la velocidad
umbral de despliegue.

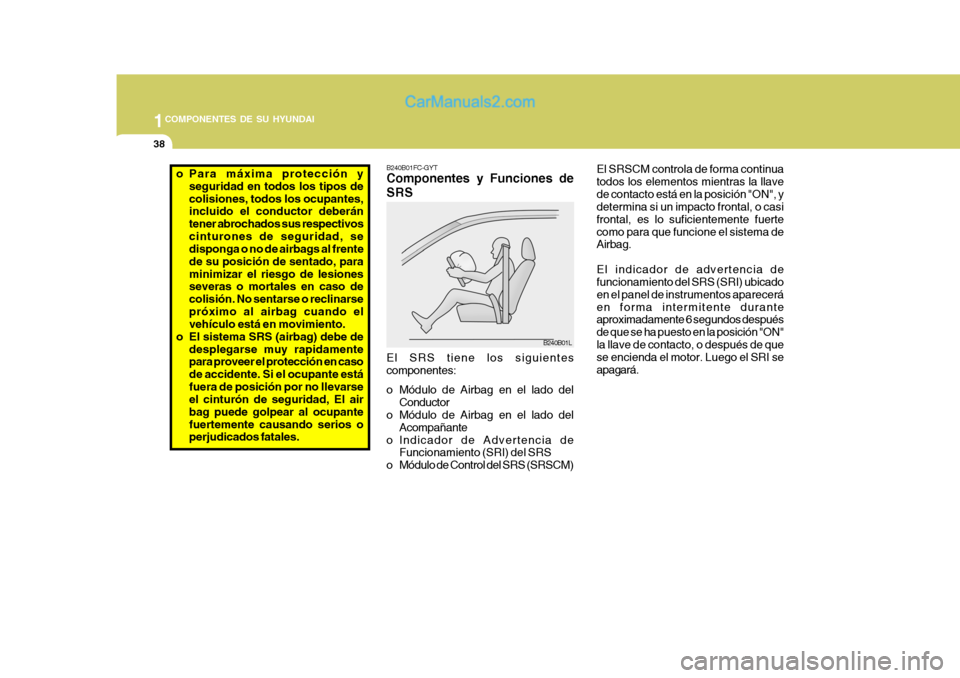

1COMPONENTES DE SU HYUNDAI38
B240B01FC-GYTComponentes y Funciones de
SRS
B240B01L
o Para máxima protección y
seguridad en todos los tipos de
colisiones, todos los ocupantes,
incluido el conductor deberán
tener abrochados sus respectivos
cinturones de seguridad, se
disponga o no de airbags al frente
de su posición de sentado, para
minimizar el riesgo de lesiones
severas o mortales en caso de
colisión. No sentarse o reclinarse
próximo al airbag cuando el
vehículo está en movimiento.
o El sistema SRS (airbag) debe de
desplegarse muy rapidamente
para proveer el protección en caso
de accidente. Si el ocupante está
fuera de posición por no llevarse
el cinturón de seguridad, El air
bag puede golpear al ocupante
fuertemente causando serios o
perjudicados fatales.El SRS tiene los siguientes
componentes:
o Módulo de Airbag en el lado del
Conductor
o Módulo de Airbag en el lado del
Acompañante
o Indicador de Advertencia de
Funcionamiento (SRI) del SRS
o Módulo de Control del SRS (SRSCM)El SRSCM controla de forma continua
todos los elementos mientras la llave
de contacto está en la posición "ON", y
determina si un impacto frontal, o casi
frontal, es lo suficientemente fuerte
como para que funcione el sistema de
Airbag.
El indicador de advertencia de
funcionamiento del SRS (SRI) ubicado
en el panel de instrumentos aparecerá
en forma intermitente durante
aproximadamente 6 segundos después
de que se ha puesto en la posición "ON"
la llave de contacto, o después de que
se encienda el motor. Luego el SRI se
apagará.

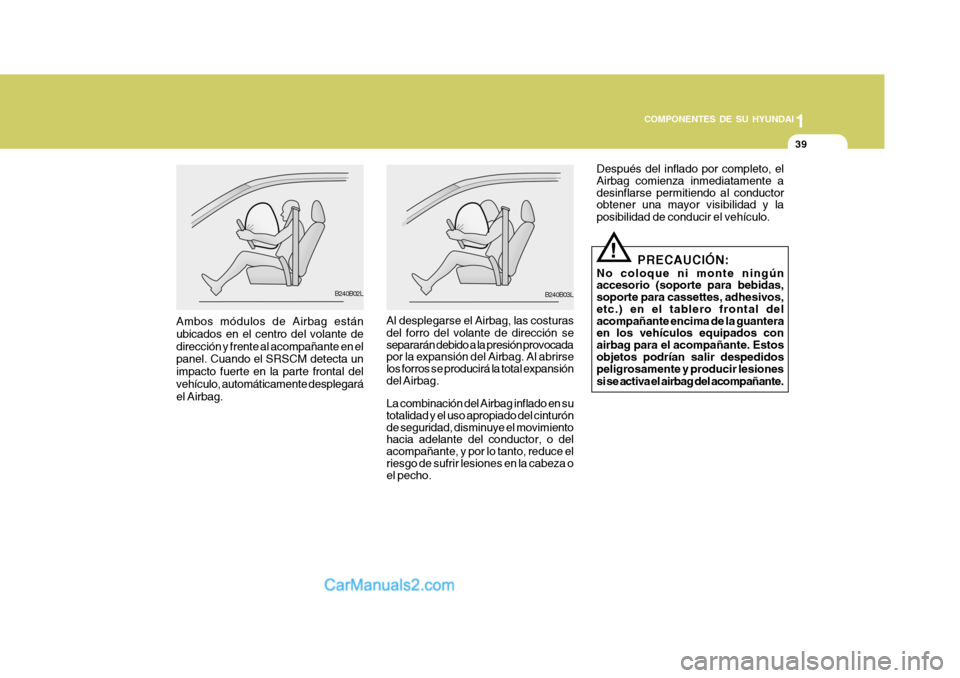

1
COMPONENTES DE SU HYUNDAI
39
B240B02L
!
Ambos módulos de Airbag están
ubicados en el centro del volante de
dirección y frente al acompañante en el
panel. Cuando el SRSCM detecta un
impacto fuerte en la parte frontal del
vehículo, automáticamente desplegará
el Airbag.
Al desplegarse el Airbag, las costuras
del forro del volante de dirección se
separarán debido a la presión provocada
por la expansión del Airbag. Al abrirse
los forros se producirá la total expansión
del Airbag.
La combinación del Airbag inflado en su
totalidad y el uso apropiado del cinturón
de seguridad, disminuye el movimiento
hacia adelante del conductor, o del
acompañante, y por lo tanto, reduce el
riesgo de sufrir lesiones en la cabeza o
el pecho.
B240B03L
PRECAUCIÓN:
No coloque ni monte ningún
accesorio (soporte para bebidas,
soporte para cassettes, adhesivos,
etc.) en el tablero frontal del
acompañante encima de la guantera
en los vehículos equipados con
airbag para el acompañante. Estos
objetos podrían salir despedidos
peligrosamente y producir lesiones
si se activa el airbag del acompañante. Después del inflado por completo, el
Airbag comienza inmediatamente a
desinflarse permitiendo al conductor
obtener una mayor visibilidad y la
posibilidad de conducir el vehículo.

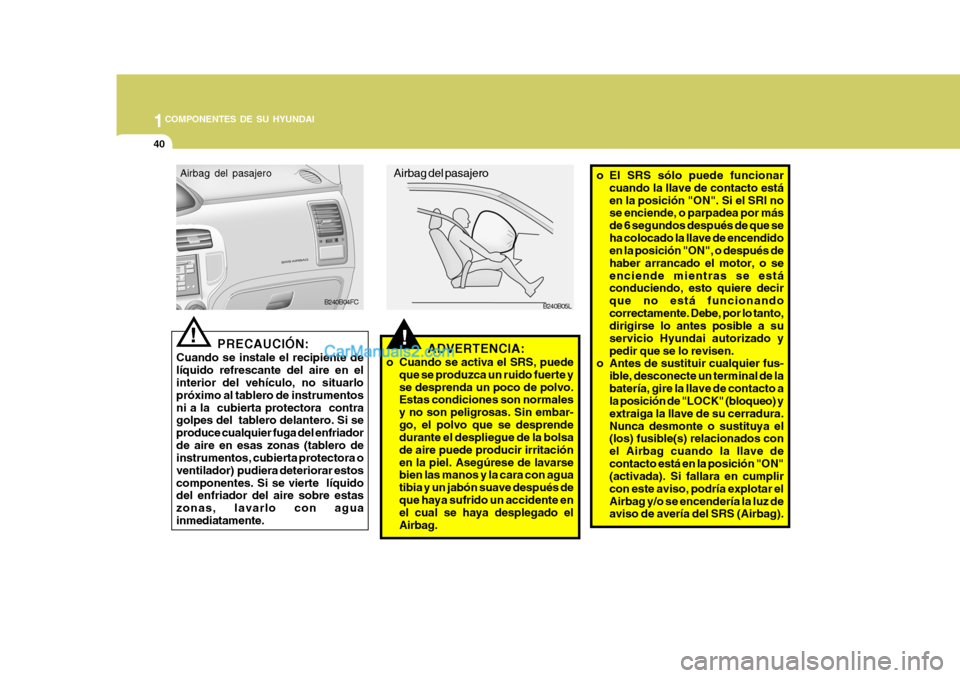

1COMPONENTES DE SU HYUNDAI40
!
!
ADVERTENCIA:
o Cuando se activa el SRS, puede
que se produzca un ruido fuerte y
se desprenda un poco de polvo.
Estas condiciones son normales
y no son peligrosas. Sin embar-
go, el polvo que se desprende
durante el despliegue de la bolsa
de aire puede producir irritación
en la piel. Asegúrese de lavarse
bien las manos y la cara con agua
tibia y un jabón suave después de
que haya sufrido un accidente en
el cual se haya desplegado el
Airbag.
Airbag del pasajero
B240B04FC
B240B05L
o El SRS sólo puede funcionar
cuando la llave de contacto está
en la posición "ON". Si el SRI no
se enciende, o parpadea por más
de 6 segundos después de que se
ha colocado la llave de encendido
en la posición "ON", o después de
haber arrancado el motor, o se
enciende mientras se está
conduciendo, esto quiere decir
que no está funcionando
correctamente. Debe, por lo tanto,
dirigirse lo antes posible a su
servicio Hyundai autorizado y
pedir que se lo revisen.
o Antes de sustituir cualquier fus-
ible, desconecte un terminal de la
batería, gire la llave de contacto a
la posición de "LOCK" (bloqueo) y
extraiga la llave de su cerradura.
Nunca desmonte o sustituya el
(los) fusible(s) relacionados con
el Airbag cuando la llave de
contacto está en la posición "ON"
(activada). Si fallara en cumplir
con este aviso, podría explotar el
Airbag y/o se encendería la luz de
aviso de avería del SRS (Airbag).
PRECAUCIÓN:
Cuando se instale el recipiente de
líquido refrescante del aire en el
interior del vehículo, no situarlo
próximo al tablero de instrumentos
ni a la cubierta protectora contra
golpes del tablero delantero. Si se
produce cualquier fuga del enfriador
de aire en esas zonas (tablero de
instrumentos, cubierta protectora o
ventilador) pudiera deteriorar estos
componentes. Si se vierte líquido
del enfriador del aire sobre estas
zonas, lavarlo con agua
inmediatamente.Airbag del pasajero
