Hyundai Matrix 2007 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
51
1
EIGENSCHAFTEN DES HYUNDAI
51
1
EIGENSCHAFTEN DES HYUNDAI
51

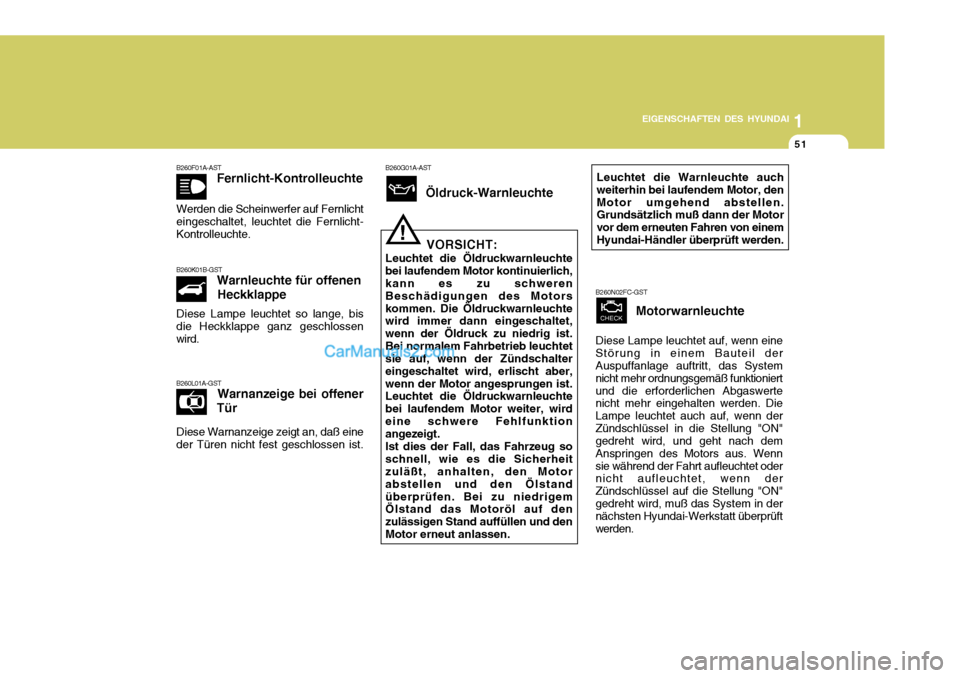

B260F01A-AST Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht- Kontrolleuchte. B260K01B-GST Warnleuchte für offenen
Heckklappe
Diese Lampe leuchtet so lange, bis die Heckklappe ganz geschlossenwird. B260L01A-GST Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist. B260G01A-AST
Öldruck-Warnleuchte
VORSICHT:
Leuchtet die Öldruckwarnleuchtebei laufendem Motor kontinuierlich, kann es zu schweren Beschädigungen des Motorskommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet, wenn der Öldruck zu niedrig ist.Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschalter eingeschaltet wird, erlischt aber,wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wirdeine schwere Fehlfunktion angezeigt. Ist dies der Fall, das Fahrzeug so schnell, wie es die Sicherheit zuläßt, anhalten, den Motor abstellen und den Ölstandüberprüfen. Bei zu niedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen und denMotor erneut anlassen. Leuchtet die Warnleuchte auch
weiterhin bei laufendem Motor, denMotor umgehend abstellen. Grundsätzlich muß dann der Motor vor dem erneuten Fahren von einemHyundai-Händler überprüft werden.
B260N02FC-GST Motorwarnleuchte
Diese Lampe leuchtet auf, wenn eine
Störung in einem Bauteil der Auspuffanlage auftritt, das System nicht mehr ordnungsgemäß funktioniertund die erforderlichen Abgaswerte nicht mehr eingehalten werden. Die Lampe leuchtet auch auf, wenn derZündschlüssel in die Stellung "ON" gedreht wird, und geht nach dem Anspringen des Motors aus. Wennsie während der Fahrt aufleuchtet oder nicht aufleuchtet, wenn der Zündschlüssel auf die Stellung "ON"gedreht wird, muß das System in der nächsten Hyundai-Werkstatt überprüft werden.
!

1EIGENSCHAFTEN DES HYUNDAI
52

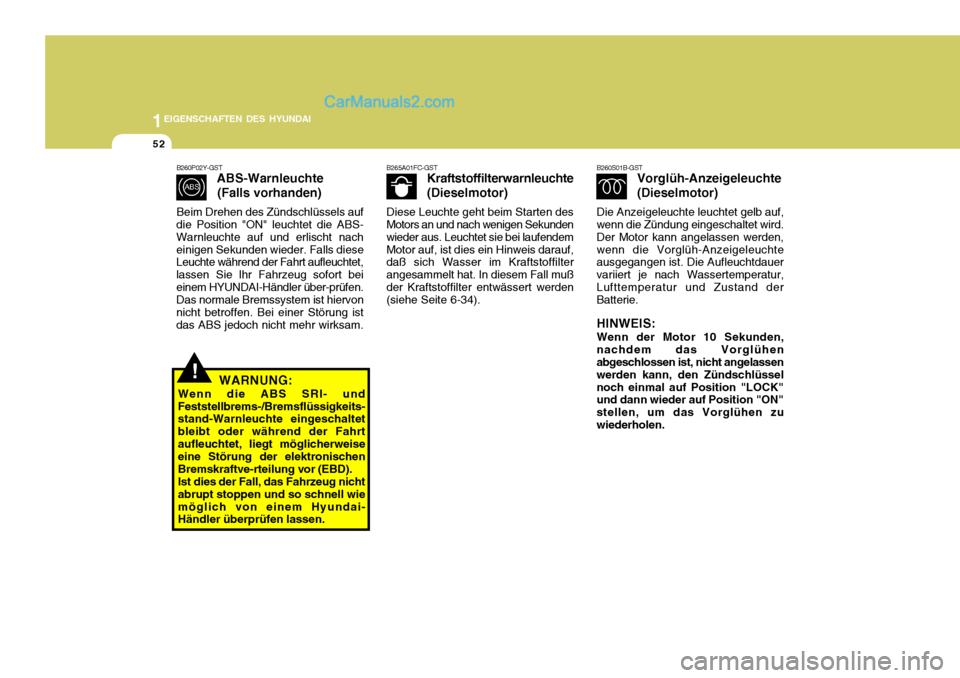

B260P02Y-GST ABS-Warnleuchte
(Falls vorhanden)
Beim Drehen des Zündschlüssels auf
die Position "ON" leuchtet die ABS- Warnleuchte auf und erlischt nacheinigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet, lassen Sie lhr Fahrzeug sofort beieinem HYUNDAI-Händler über-prüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung istdas ABS jedoch nicht mehr wirksam. B265A01FC-GST
Kraftstoffilterwarnleuchte (Dieselmotor)
Diese Leuchte geht beim Starten des
Motors an und nach wenigen Sekunden wieder aus. Leuchtet sie bei laufendemMotor auf, ist dies ein Hinweis darauf, daß sich Wasser im Kraftstoffilter angesammelt hat. In diesem Fall mußder Kraftstoffilter entwässert werden (siehe Seite 6-34). B260S01B-GST
Vorglüh-Anzeigeleuchte (Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf,
wenn die Zündung eingeschaltet wird. Der Motor kann angelassen werden,wenn die Vorglüh-Anzeigeleuchte ausgegangen ist. Die Aufleuchtdauer variiert je nach Wassertemperatur,Lufttemperatur und Zustand der Batterie. HINWEIS:
Wenn der Motor 10 Sekunden,
nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, den Zündschlüsselnoch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um das Vorglühen zuwiederholen.
!WARNUNG:
Wenn die ABS SRI- und Feststellbrems-/Bremsflüssigkeits- stand-Warnleuchte eingeschaltet bleibt oder während der Fahrtaufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftve-rteilung vor (EBD).Ist dies der Fall, das Fahrzeug nichtabrupt stoppen und so schnell wiemöglich von einem Hyundai- Händler überprüfen lassen.

1
EIGENSCHAFTEN DES HYUNDAI
53
1
EIGENSCHAFTEN DES HYUNDAI
53
1
EIGENSCHAFTEN DES HYUNDAI
53

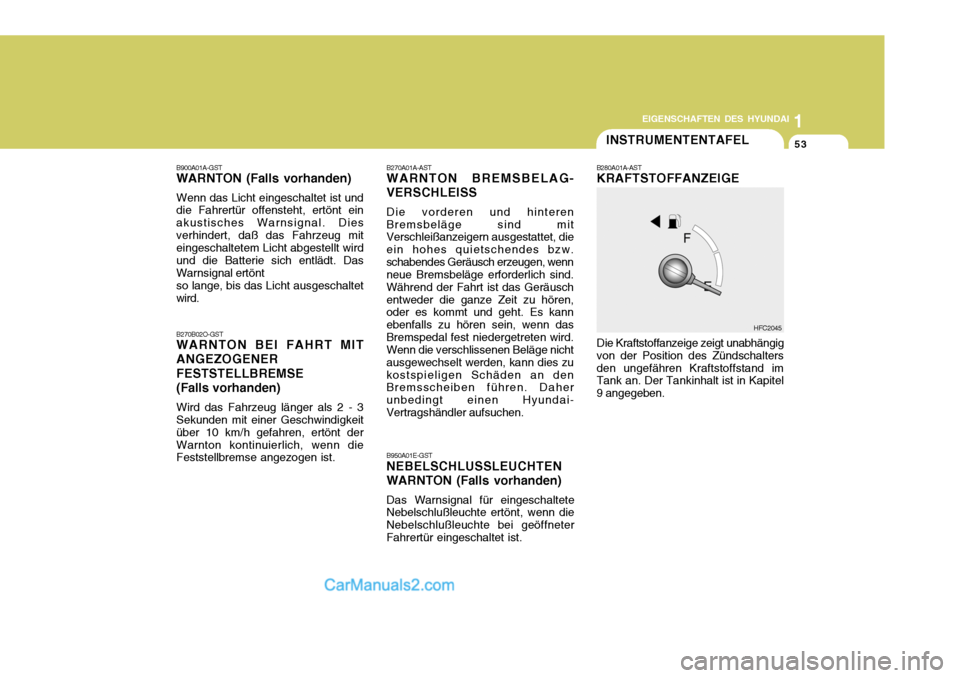

B950A01E-GST NEBELSCHLUSSLEUCHTEN WARNTON (Falls vorhanden) Das Warnsignal für eingeschaltete
Nebelschlußleuchte ertönt, wenn die Nebelschlußleuchte bei geöffneterFahrertür eingeschaltet ist. B270A01A-AST WARNTON BREMSBELAG-
VERSCHLEISS
Die vorderen und hinteren
Bremsbeläge sind mitVerschleißanzeigern ausgestattet, die ein hohes quietschendes bzw.schabendes Geräusch erzeugen, wenn neue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräuschentweder die ganze Zeit zu hören, oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn dasBremspedal fest niedergetreten wird. Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zukostspieligen Schäden an den Bremsscheiben führen. Daher unbedingt einen Hyundai-Vertragshändler aufsuchen.
B270B02O-GST WARNTON BEI FAHRT MIT ANGEZOGENER FESTSTELLBREMSE
(Falls vorhanden) Wird das Fahrzeug länger als 2 - 3 Sekunden mit einer Geschwindigkeit über 10 km/h gefahren, ertönt derWarnton kontinuierlich, wenn die Feststellbremse angezogen ist.
B900A01A-GSTWARNTON (Falls vorhanden) Wenn das Licht eingeschaltet ist und die Fahrertür offensteht, ertönt ein akustisches Warnsignal. Diesverhindert, daß das Fahrzeug mit eingeschaltetem Licht abgestellt wird und die Batterie sich entlädt. DasWarnsignal ertöntso lange, bis das Licht ausgeschaltetwird.INSTRUMENTENTAFEL
B280A01A-AST KRAFTSTOFFANZEIGE
Die Kraftstoffanzeige zeigt unabhängig
von der Position des Zündschalters den ungefähren Kraftstoffstand im Tank an. Der Tankinhalt ist in Kapitel 9 angegeben.
HFC2045

1EIGENSCHAFTEN DES HYUNDAI
54
!

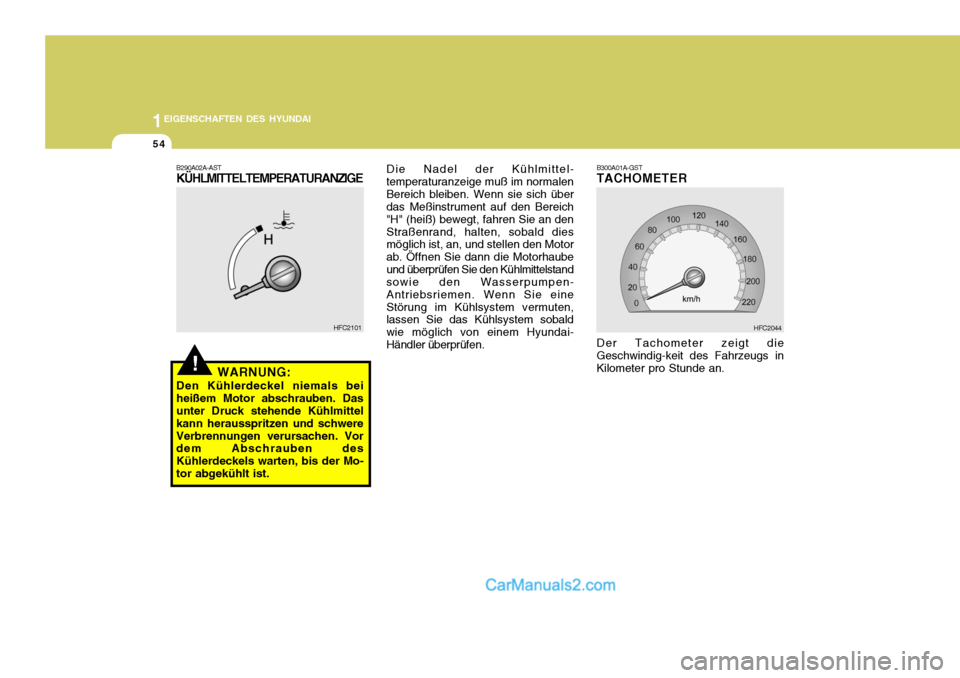

B290A02A-AST KÜHLMITTELTEMPERATURANZIGE
WARNUNG:
Den Kühlerdeckel niemals bei heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwereVerbrennungen verursachen. Vor dem Abschrauben des Kühlerdeckels warten, bis der Mo-tor abgekühlt ist.
HFC2101 Die Nadel der Kühlmittel-
temperaturanzeige muß im normalen Bereich bleiben. Wenn sie sich über das Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Sie an denStraßenrand, halten, sobald dies möglich ist, an, und stellen den Motor ab. Öffnen Sie dann die Motorhaubeund überprüfen Sie den Kühlmittelstand sowie den Wasserpumpen- Antriebsriemen. Wenn Sie eineStörung im Kühlsystem vermuten, lassen Sie das Kühlsystem sobald wie möglich von einem Hyundai-Händler überprüfen. B300A01A-GST TACHOMETER
Der Tachometer zeigt die
Geschwindig-keit des Fahrzeugs in Kilometer pro Stunde an.HFC2044

1
EIGENSCHAFTEN DES HYUNDAI
55
1
EIGENSCHAFTEN DES HYUNDAI
55
1
EIGENSCHAFTEN DES HYUNDAI
55

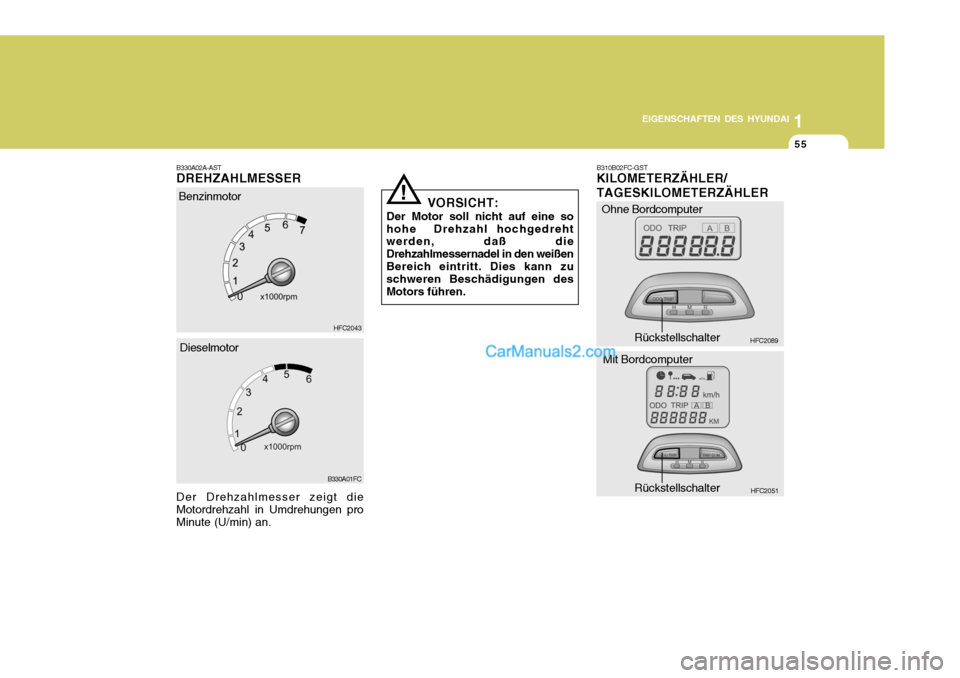

B330A02A-AST DREHZAHLMESSER Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an.
HFC2043
B330A01FC
!
Benzinmotor
Dieselmotor B310B02FC-GST KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER
HFC2089
HFC2051
Ohne Bordcomputer
Rückstellschalter
Rückstellschalter
VORSICHT:
Der Motor soll nicht auf eine so
hohe Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den weißenBereich eintritt. Dies kann zu schweren Beschädigungen des Motors führen.
Mit Bordcomputer

1EIGENSCHAFTEN DES HYUNDAI
56
HFC2090

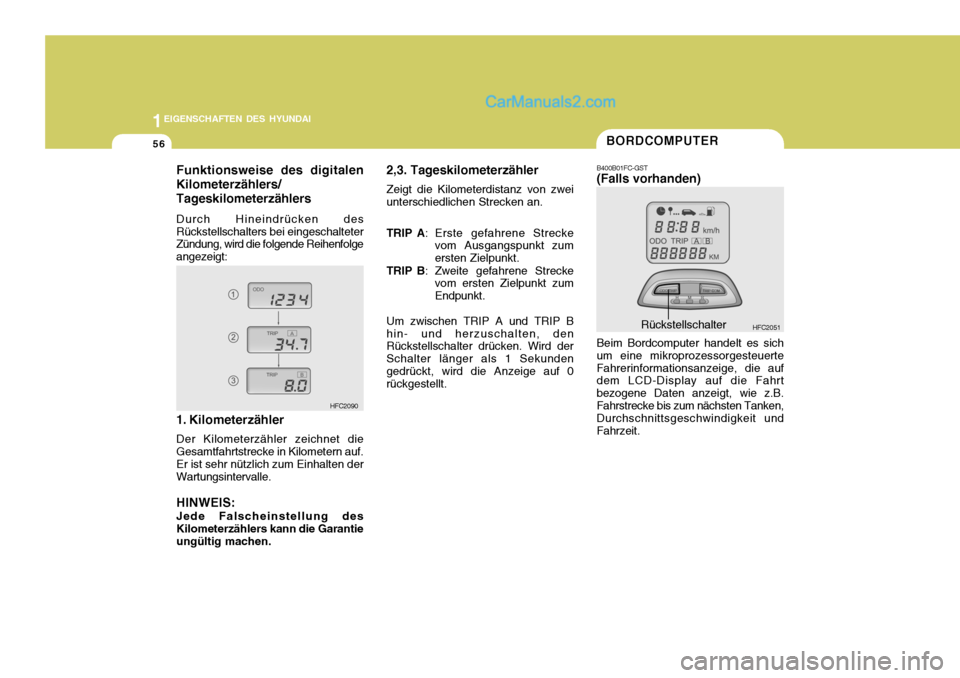

1. Kilometerzähler Der Kilometerzähler zeichnet die Gesamtfahrtstrecke in Kilometern auf. Er ist sehr nützlich zum Einhalten derWartungsintervalle. HINWEIS: Jede Falscheinstellung des Kilometerzählers kann die Garantie ungültig machen.
BORDCOMPUTER
B400B01FC-GST (Falls vorhanden)
Beim Bordcomputer handelt es sich um eine mikroprozessorgesteuerteFahrerinformationsanzeige, die auf dem LCD-Display auf die Fahrt bezogene Daten anzeigt, wie z.B.Fahrstrecke bis zum nächsten Tanken, Durchschnittsgeschwindigkeit und Fahrzeit. HFC2051
Rückstellschalter
Funktionsweise des digitalen Kilometerzählers/ Tageskilometerzählers Durch Hineindrücken des Rückstellschalters bei eingeschalteter Zündung, wird die folgende Reihenfolge angezeigt: 2,3. Tageskilometerzähler
Zeigt die Kilometerdistanz von zwei
unterschiedlichen Strecken an. TRIP A : Erste gefahrene Strecke
vom Ausgangspunkt zum ersten Zielpunkt.
TRIP B : Zweite gefahrene Strecke
vom ersten Zielpunkt zumEndpunkt.
Um zwischen TRIP A und TRIP B
hin- und herzuschalten, den Rückstellschalter drücken. Wird der Schalter länger als 1 Sekunden gedrückt, wird die Anzeige auf 0 rückgestellt.

1
EIGENSCHAFTEN DES HYUNDAI
57
1
EIGENSCHAFTEN DES HYUNDAI
57
1
EIGENSCHAFTEN DES HYUNDAI
57

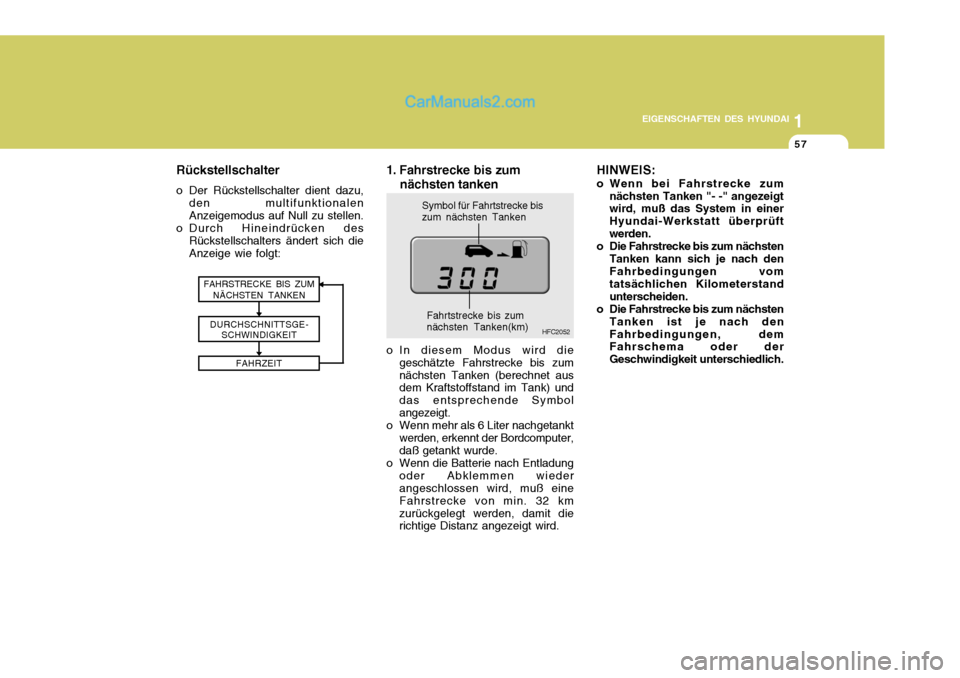

FAHRSTRECKE BIS ZUM NÄCHSTEN TANKEN
DURCHSCHNITTSGE- SCHWINDIGKEIT
FAHRZEIT
1. Fahrstrecke bis zum nächsten tanken
HFC2052
Symbol für Fahrtstrecke bis
zum nächsten Tanken
Fahrtstrecke bis zum nächsten Tanken(km)
o In diesem Modus wird die geschätzte Fahrstrecke bis zum nächsten Tanken (berechnet aus dem Kraftstoffstand im Tank) und das entsprechende Symbolangezeigt.
o Wenn mehr als 6 Liter nachgetankt werden, erkennt der Bordcomputer, daß getankt wurde.
o Wenn die Batterie nach Entladung oder Abklemmen wiederangeschlossen wird, muß eine Fahrstrecke von min. 32 kmzurückgelegt werden, damit die richtige Distanz angezeigt wird.
Rückstellschalter
o Der Rückstellschalter dient dazu,
den multifunktionalen Anzeigemodus auf Null zu stellen.
o Durch Hineindrücken des Rückstellschalters ändert sich die Anzeige wie folgt: HINWEIS:
o Wenn bei Fahrstrecke zum
nächsten Tanken "- -" angezeigt wird, muß das System in einer Hyundai-Werkstatt überprüftwerden.
o Die Fahrstrecke bis zum nächsten Tanken kann sich je nach denFahrbedingungen vom tatsächlichen Kilometerstand unterscheiden.
o Die Fahrstrecke bis zum nächsten Tanken ist je nach denFahrbedingungen, dem Fahrschema oder der Geschwindigkeit unterschiedlich.

1EIGENSCHAFTEN DES HYUNDAI
58
HFC2054
Symbol für Fahrzeit
Fahrzeit
MULTIFUNKTIONSLICHT- SCHALTER
B340A01A-AST KOMBISCHALTER FÜR BLINKER UND LICHTBedienung des Blinkers Durch Drücken des Hebels nach unten
wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker des Fahrzeugs gesetzt. Nach demAbbiegen kehrt der Hebel automatisch in die mittlere Position zurück, und gleichzeitig wird der Blinkerausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller als üblich, schaltet sie ein, blinkt abernicht, oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion des Sys- tems vor. Das Blinkersystem auf einedurchgebrannte Sicherung oder Glühlampe untersuchen oder den Hyundai-Händler aufsuchen.

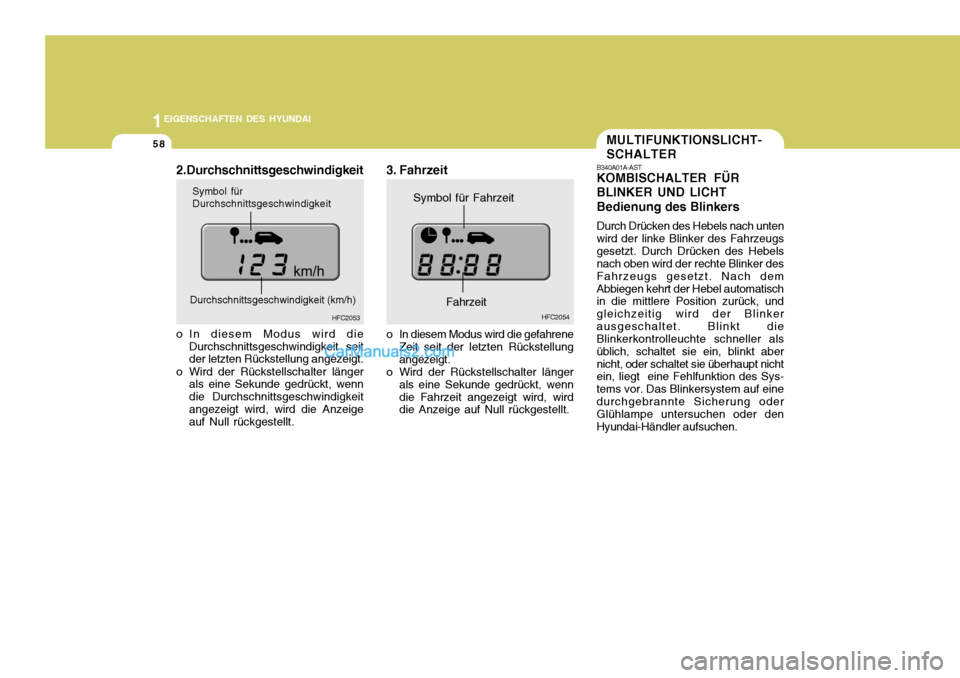

2.Durchschnittsgeschwindigkeit
o In diesem Modus wird die
Durchschnittsgeschwindigkeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenn die Durchschnittsgeschwindigkeitangezeigt wird, wird die Anzeige auf Null rückgestellt.
HFC2053
Symbol für Durchschnittsgeschwindigkeit
Durchschnittsgeschwindigkeit (km/h) 3. Fahrzeit
o In diesem Modus wird die gefahrene Zeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenndie Fahrzeit angezeigt wird, wird die Anzeige auf Null rückgestellt.

1
EIGENSCHAFTEN DES HYUNDAI
59
1
EIGENSCHAFTEN DES HYUNDAI
59
1
EIGENSCHAFTEN DES HYUNDAI
59

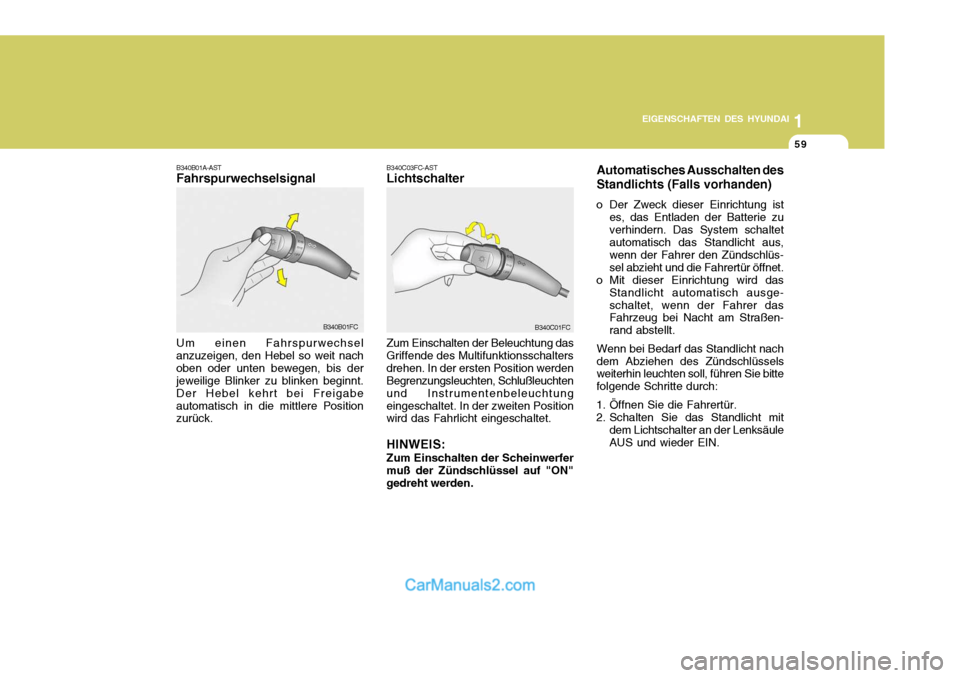

B340C03FC-AST Lichtschalter Zum Einschalten der Beleuchtung das
Griffende des Multifunktionsschalters drehen. In der ersten Position werden Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtungeingeschaltet. In der zweiten Position wird das Fahrlicht eingeschaltet. HINWEIS:
Zum Einschalten der Scheinwerfer
muß der Zündschlüssel auf "ON" gedreht werden. B340C01FC
Automatisches Ausschalten des Standlichts (Falls vorhanden)
o Der Zweck dieser Einrichtung ist es, das Entladen der Batterie zu verhindern. Das System schaltet automatisch das Standlicht aus, wenn der Fahrer den Zündschlüs-sel abzieht und die Fahrertür öffnet.
o Mit dieser Einrichtung wird das
Standlicht automatisch ausge-schaltet, wenn der Fahrer das Fahrzeug bei Nacht am Straßen- rand abstellt.
Wenn bei Bedarf das Standlicht nachdem Abziehen des Zündschlüssels weiterhin leuchten soll, führen Sie bitte folgende Schritte durch:
1. Öffnen Sie die Fahrertür.
2. Schalten Sie das Standlicht mit dem Lichtschalter an der LenksäuleAUS und wieder EIN.B340B01A-AST Fahrspurwechselsignal Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nachoben oder unten bewegen, bis der jeweilige Blinker zu blinken beginnt. Der Hebel kehrt bei Freigabeautomatisch in die mittlere Position zurück. B340B01FC

1EIGENSCHAFTEN DES HYUNDAI
60

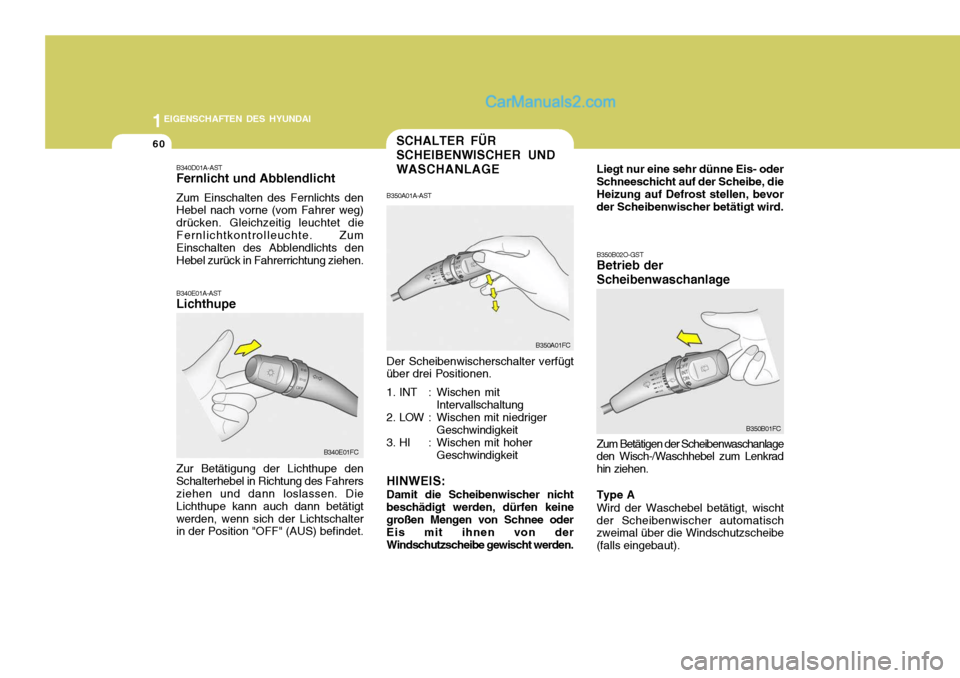

B350B02O-GST Betrieb der Scheibenwaschanlage Zum Betätigen der Scheibenwaschanlage
den Wisch-/Waschhebel zum Lenkrad hin ziehen. Type A
Wird der Waschebel betätigt, wischt
der Scheibenwischer automatisch zweimal über die Windschutzscheibe (falls eingebaut). B350B01FC
SCHALTER FÜR SCHEIBENWISCHER UNDWASCHANLAGE
B350A01A-AST Der Scheibenwischerschalter verfügt über drei Positionen.
1. INT : Wischen mit Intervallschaltung
2. LOW : Wischen mit niedriger Geschwindigkeit
3. HI : Wischen mit hoher Geschwindigkeit
HINWEIS: Damit die Scheibenwischer nicht beschädigt werden, dürfen keinegroßen Mengen von Schnee oder Eis mit ihnen von der Windschutzscheibe gewischt werden. B350A01FC
B340E01A-AST Lichthupe Zur Betätigung der Lichthupe den Schalterhebel in Richtung des Fahrers ziehen und dann loslassen. Die Lichthupe kann auch dann betätigtwerden, wenn sich der Lichtschalter in der Position "OFF" (AUS) befindet.
B340E01FC
B340D01A-ASTFernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg) drücken. Gleichzeitig leuchtet dieFernlichtkontrolleuchte. Zum Einschalten des Abblendlichts den Hebel zurück in Fahrerrichtung ziehen.
Liegt nur eine sehr dünne Eis- oderSchneeschicht auf der Scheibe, dieHeizung auf Defrost stellen, bevor der Scheibenwischer betätigt wird.
