Hyundai Matrix 2007 Manual del propietario (in Spanish)

1
COMPONENTES DE SU HYUNDAI
81
!

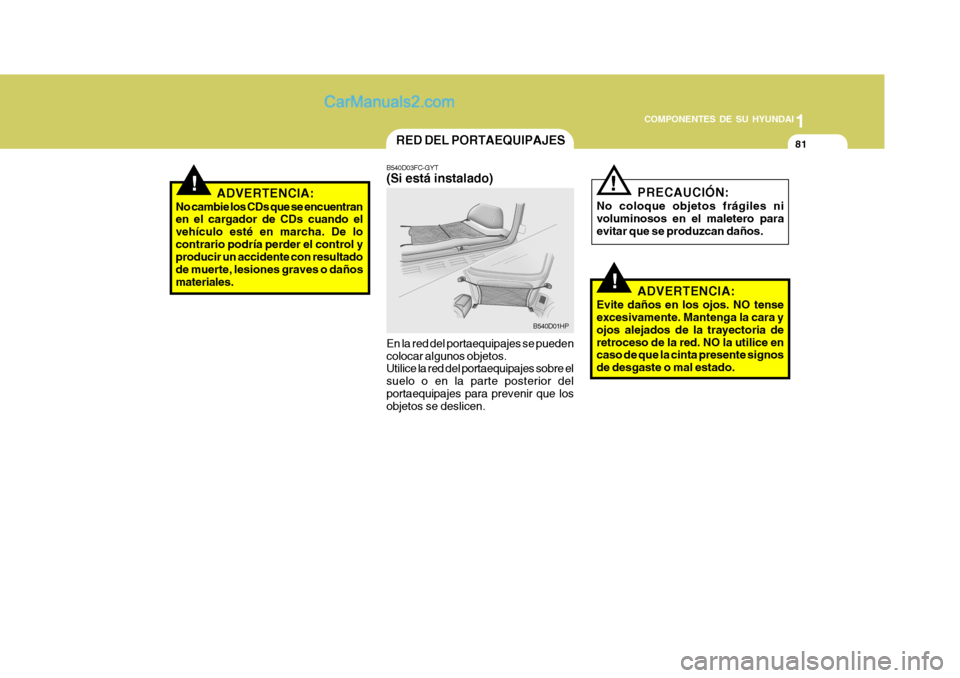

RED DEL PORTAEQUIPAJES
B540D03FC-GYT (Si está instalado) En la red del portaequipajes se pueden colocar algunos objetos. Utilice la red del portaequipajes sobre el suelo o en la parte posterior delportaequipajes para prevenir que los objetos se deslicen. B540D01HPPRECAUCIÓN:
No coloque objetos frágiles ni voluminosos en el maletero para evitar que se produzcan daños.
ADVERTENCIA:
Evite daños en los ojos. NO tenseexcesivamente. Mantenga la cara y ojos alejados de la trayectoria deretroceso de la red. NO la utilice en caso de que la cinta presente signos de desgaste o mal estado.
!!ADVERTENCIA:
No cambie los CDs que se encuentran en el cargador de CDs cuando el vehículo esté en marcha. De locontrario podría perder el control y producir un accidente con resultado de muerte, lesiones graves o dañosmateriales.

1COMPONENTES DE SU HYUNDAI

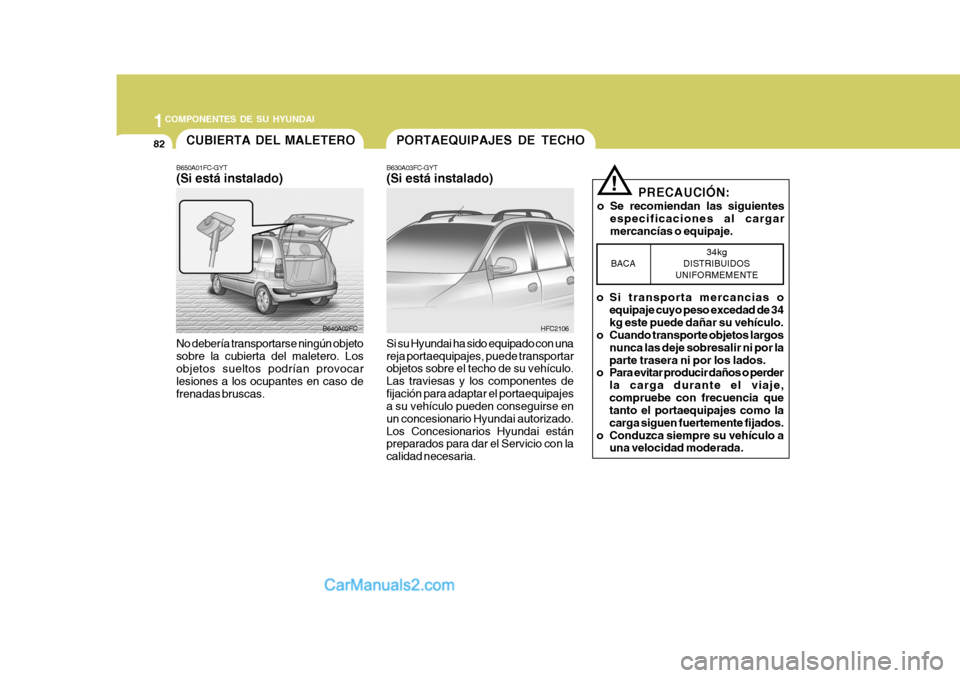

82PORTAEQUIPAJES DE TECHO
B630A03FC-GYT (Si está instalado) Si su Hyundai ha sido equipado con una reja portaequipajes, puede transportar objetos sobre el techo de su vehículo. Las traviesas y los componentes defijación para adaptar el portaequipajes a su vehículo pueden conseguirse en un concesionario Hyundai autorizado.Los Concesionarios Hyundai están preparados para dar el Servicio con la calidad necesaria. HFC2106PRECAUCIÓN:
o Se recomiendan las siguientes especificaciones al cargar mercancías o equipaje.
BACA 34kg
DISTRIBUIDOS
UNIFORMEMENTE
CUBIERTA DEL MALETERO
B650A01FC-GYT (Si está instalado) No debería transportarse ningún objeto sobre la cubierta del maletero. Losobjetos sueltos podrían provocar lesiones a los ocupantes en caso de frenadas bruscas. B640A02FC
!
o Si transporta mercancias o equipaje cuyo peso excedad de 34 kg este puede dañar su vehículo.
o Cuando transporte objetos largos
nunca las deje sobresalir ni por laparte trasera ni por los lados.
o Para evitar producir daños o perder
la carga durante el viaje,compruebe con frecuencia que tanto el portaequipajes como la carga siguen fuertemente fijados.
o Conduzca siempre su vehículo a una velocidad moderada.

1
COMPONENTES DE SU HYUNDAI

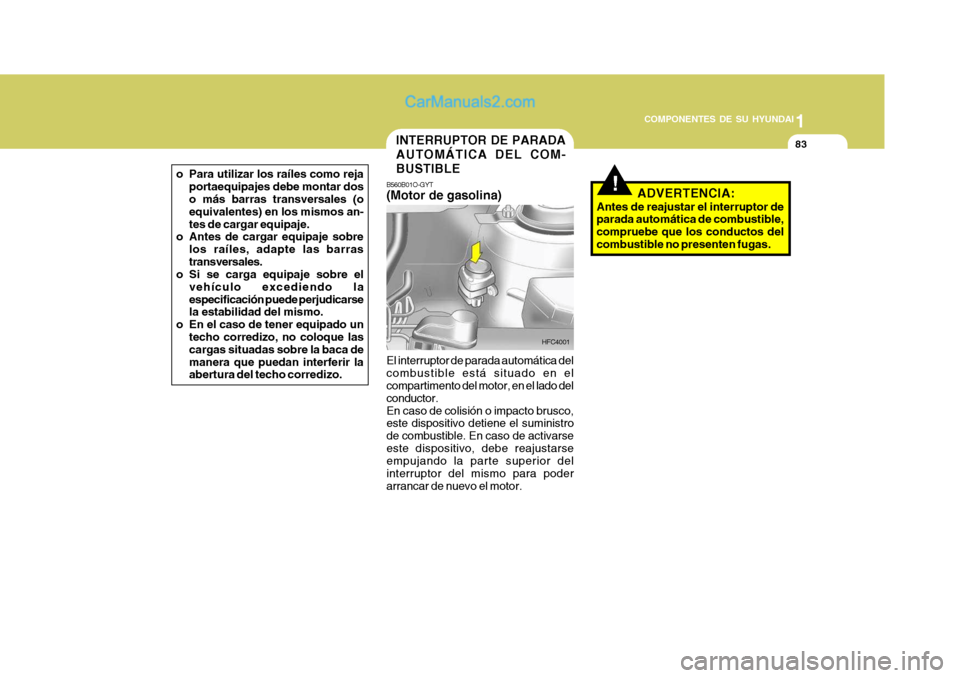

83INTERRUPTOR DE PARADA AUTOMÁTICA DEL COM-BUSTIBLE
!B560B01O-GYT (Motor de gasolina)
El interruptor de parada automática del combustible está situado en el compartimento del motor, en el lado del conductor.En caso de colisión o impacto brusco, este dispositivo detiene el suministro de combustible. En caso de activarseeste dispositivo, debe reajustarse empujando la parte superior del interruptor del mismo para poder
arrancar de nuevo el motor. HFC4001
o Para utilizar los raíles como reja
portaequipajes debe montar dos o más barras transversales (o equivalentes) en los mismos an-tes de cargar equipaje.
o Antes de cargar equipaje sobre
los raíles, adapte las barrastransversales.
o Si se carga equipaje sobre el
vehículo excediendo laespecificación puede perjudicarse la estabilidad del mismo.
o En el caso de tener equipado un techo corredizo, no coloque las cargas situadas sobre la baca demanera que puedan interferir la abertura del techo corredizo.ADVERTENCIA:
Antes de reajustar el interruptor de parada automática de combustible, compruebe que los conductos delcombustible no presenten fugas.

1COMPONENTES DE SU HYUNDAI

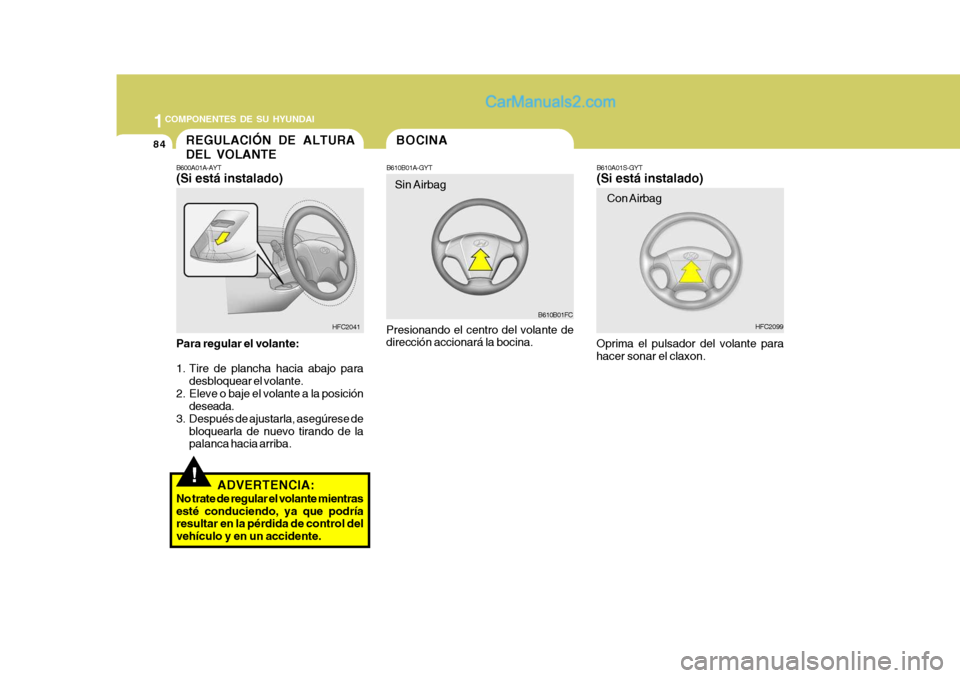

84BOCINA
B610B01A-GYT
B610B01FC
Presionando el centro del volante de dirección accionará la bocina.
HFC2099
B610A01S-GYT (Si está instalado)
Oprima el pulsador del volante para hacer sonar el claxon.
Sin Airbag
Con Airbag
!
REGULACIÓN DE ALTURA DEL VOLANTE
B600A01A-AYT (Si está instalado) Para regular el volante:
1. Tire de plancha hacia abajo para
desbloquear el volante.
2. Eleve o baje el volante a la posición deseada.
3. Después de ajustarla, asegúrese de bloquearla de nuevo tirando de la palanca hacia arriba. HFC2041
ADVERTENCIA:
No trate de regular el volante mientras esté conduciendo, ya que podría resultar en la pérdida de control del vehículo y en un accidente.

1
COMPONENTES DE SU HYUNDAI

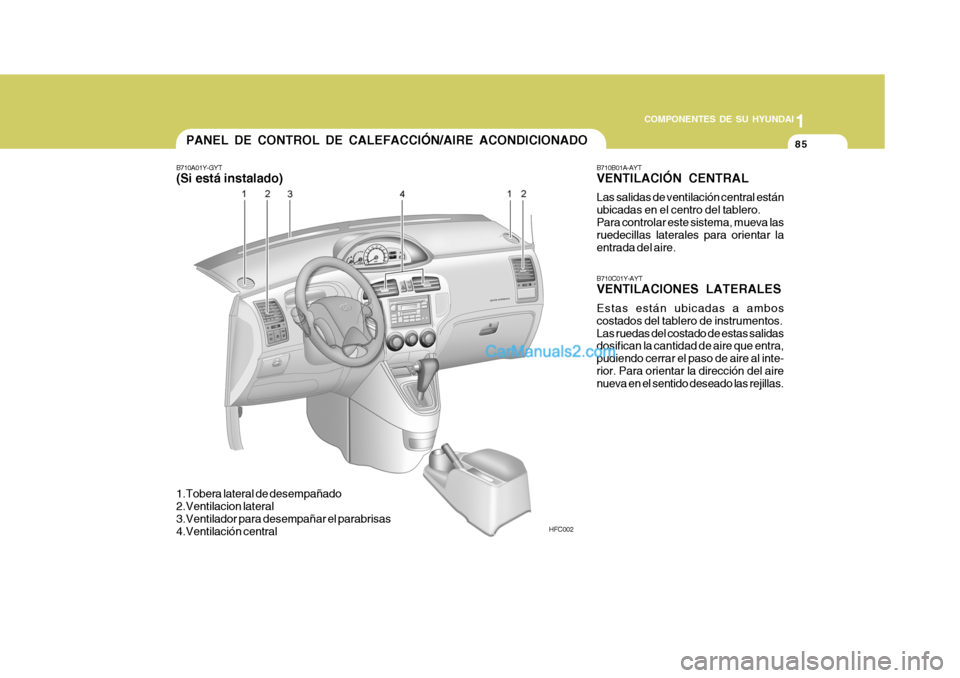

85PANEL DE CONTROL DE CALEFACCIÓN/AIRE ACONDICIONADO
B710A01Y-GYT (Si está instalado)
HFC002
1.Tobera lateral de desempañado
2.Ventilacion lateral
3.Ventilador para desempañar el parabrisas
4.Ventilación central B710C01Y-AYT VENTILACIONES LATERALES Estas están ubicadas a ambos costados del tablero de instrumentos. Las ruedas del costado de estas salidas dosifican la cantidad de aire que entra, pudiendo cerrar el paso de aire al inte-rior. Para orientar la dirección del aire nueva en el sentido deseado las rejillas.
B710B01A-AYT VENTILACIÓN CENTRAL Las salidas de ventilación central están ubicadas en el centro del tablero.Para controlar este sistema, mueva las ruedecillas laterales para orientar la entrada del aire.

1COMPONENTES DE SU HYUNDAI
86

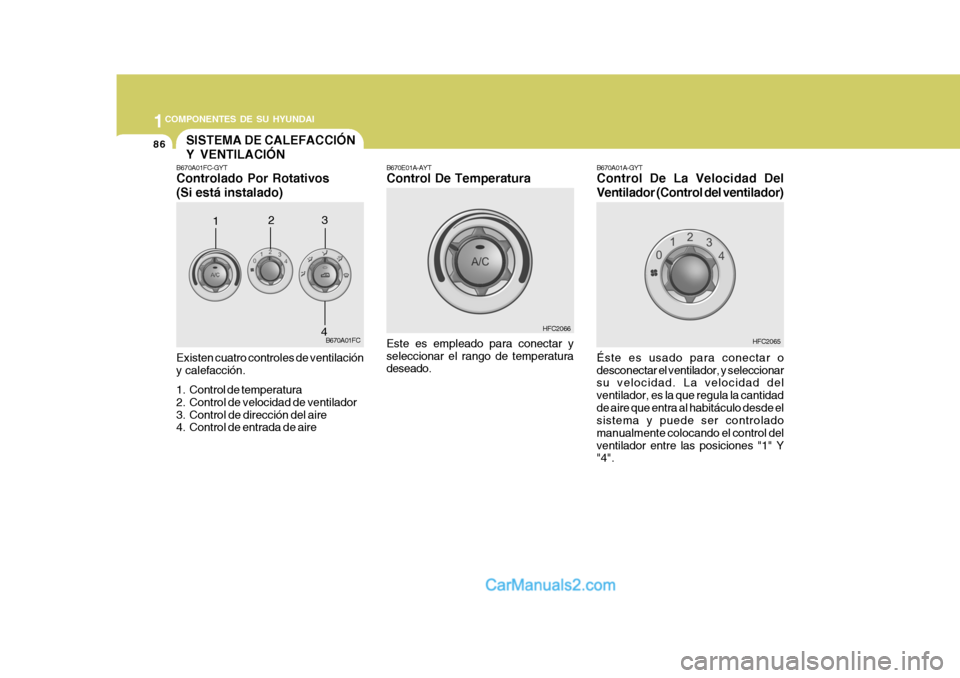

B670A01FC-GYT Controlado Por Rotativos (Si está instalado) Existen cuatro controles de ventilación y calefacción.
1. Control de temperatura
2. Control de velocidad de ventilador
3. Control de dirección del aire
4. Control de entrada de aire B670A01FC
SISTEMA DE CALEFACCIÓN Y VENTILACIÓN
1
23
4
B670A01A-GYT Control De La Velocidad Del Ventilador (Control del ventilador) Éste es usado para conectar o desconectar el ventilador, y seleccionar su velocidad. La velocidad del ventilador, es la que regula la cantidadde aire que entra al habitáculo desde el sistema y puede ser controlado manualmente colocando el control delventilador entre las posiciones "1" Y "4". HFC2065B670E01A-AYT Control De Temperatura Este es empleado para conectar y seleccionar el rango de temperatura deseado.
HFC2066

1
COMPONENTES DE SU HYUNDAI
87
HFC2068

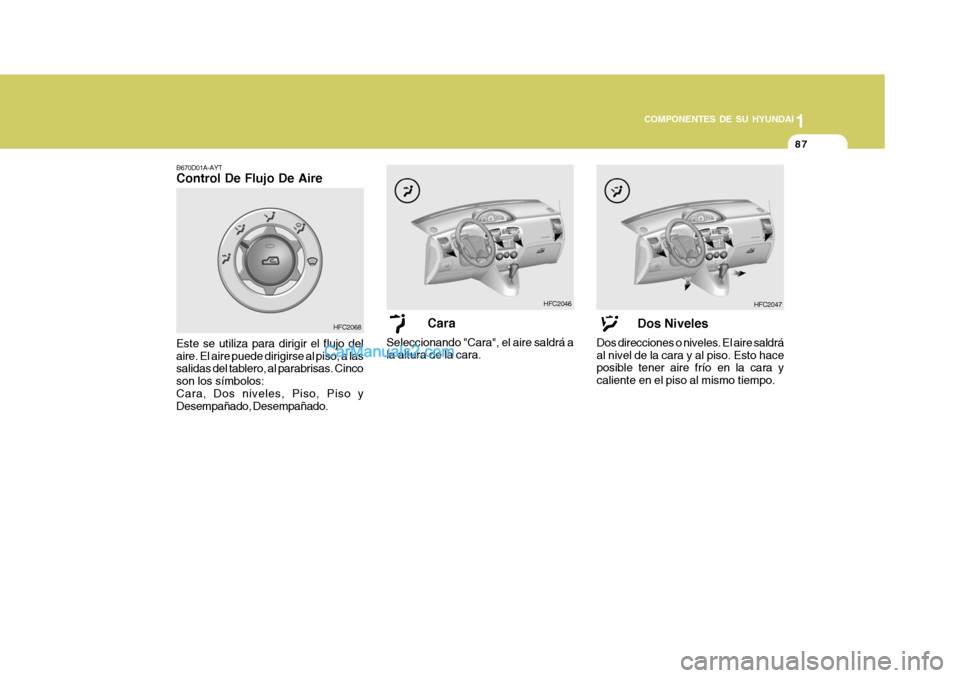

B670D01A-AYT Control De Flujo De Aire
Este se utiliza para dirigir el flujo del aire. El aire puede dirigirse al piso, a las salidas del tablero, al parabrisas. Cinco son los símbolos:Cara, Dos niveles, Piso, Piso y Desempañado, Desempañado.Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara. HFC2046
HFC2047
Dos Niveles
Dos direcciones o niveles. El aire saldrá al nivel de la cara y al piso. Esto hace posible tener aire frío en la cara y caliente en el piso al mismo tiempo.

1COMPONENTES DE SU HYUNDAI
88
HFC2048
HFC2049

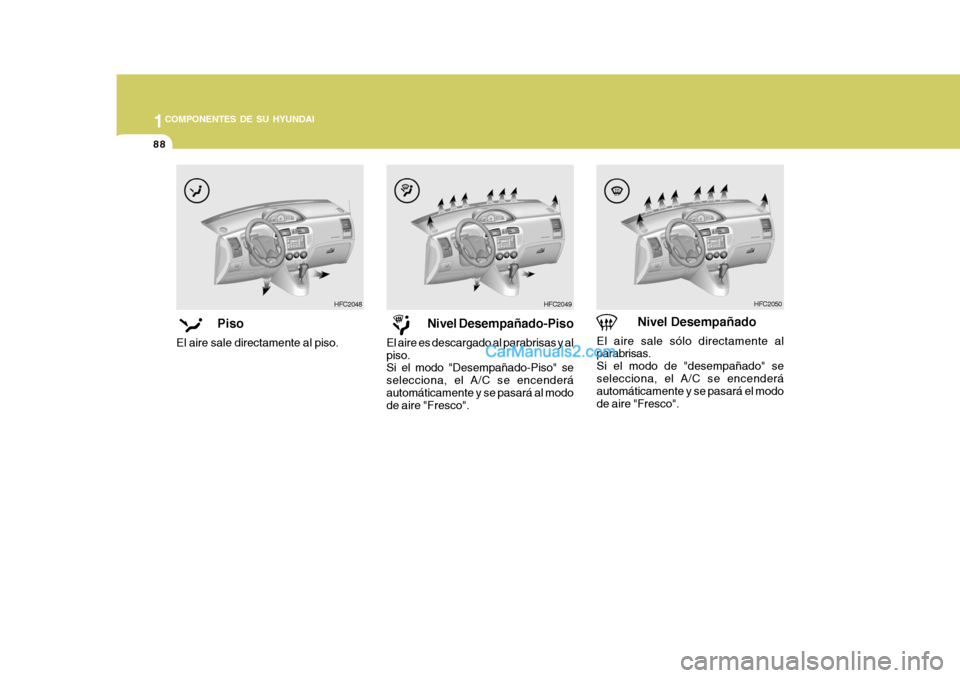

Piso
El aire sale directamente al piso. Nivel Desempañado-Piso
El aire es descargado al parabrisas y al piso. Si el modo "Desempañado-Piso" se selecciona, el A/C se encenderáautomáticamente y se pasará al modo de aire "Fresco".HFC2050
Nivel Desempañado
El aire sale sólo directamente al parabrisas. Si el modo de "desempañado" seselecciona, el A/C se encenderá automáticamente y se pasará el modo
de aire "Fresco".

1
COMPONENTES DE SU HYUNDAI
89CONTROL DE CALEFACCIÓN
B690A01S-AAT

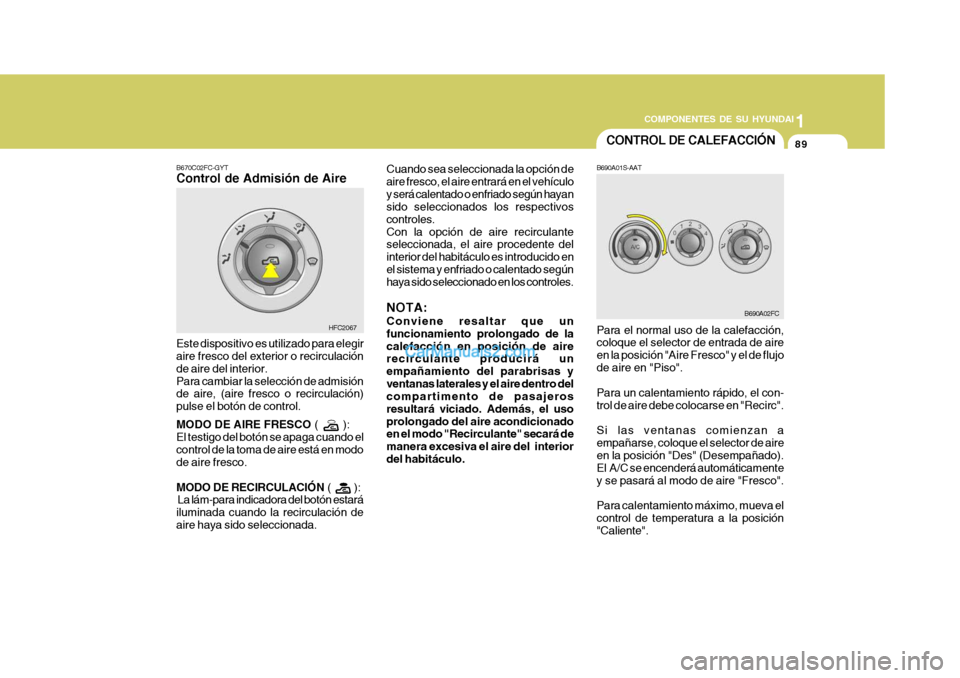

B670C02FC-GYT Control de Admisión de Aire
Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire del interior.Para cambiar la selección de admisión de aire, (aire fresco o recirculación) pulse el botón de control. MODO DE AIRE FRESCO ( ):
El testigo del botón se apaga cuando el control de la toma de aire está en modo de aire fresco.
MODO DE RECIRCULACIÓN ( ):
La lám-para indicadora del botón estará iluminada cuando la recirculación deaire haya sido seleccionada. HFC2067
Cuando sea seleccionada la opción deaire fresco, el aire entrará en el vehículoy será calentado o enfriado según hayan sido seleccionados los respectivos controles.Con la opción de aire recirculante seleccionada, el aire procedente del interior del habitáculo es introducido enel sistema y enfriado o calentado según haya sido seleccionado en los controles. NOTA: Conviene resaltar que un funcionamiento prolongado de lacalefacción en posición de aire recirculante producirá un empañamiento del parabrisas yventanas laterales y el aire dentro del compartimento de pasajeros resultará viciado. Además, el usoprolongado del aire acondicionado en el modo "Recirculante" secará de manera excesiva el aire del interiordel habitáculo.
Para el normal uso de la calefacción, coloque el selector de entrada de aire en la posición "Aire Fresco" y el de flujode aire en "Piso". Para un calentamiento rápido, el con- trol de aire debe colocarse en "Recirc". Si las ventanas comienzan a empañarse, coloque el selector de aire en la posición "Des" (Desempañado). El A/C se encenderá automáticamentey se pasará al modo de aire "Fresco". Para calentamiento máximo, mueva el control de temperatura a la posición "Caliente". B690A02FC

1COMPONENTES DE SU HYUNDAI
90
HFC2111

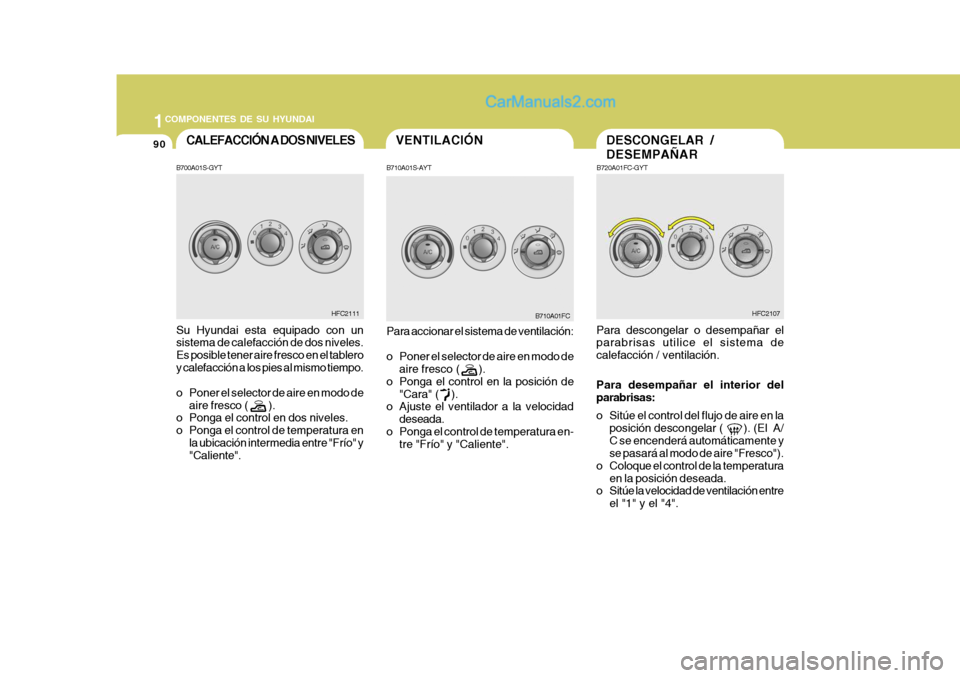

CALEFACCIÓN A DOS NIVELES
Su Hyundai esta equipado con un sistema de calefacción de dos niveles. Es posible tener aire fresco en el tableroy calefacción a los pies al mismo tiempo.
o Poner el selector de aire en modo de aire fresco ( ).
o Ponga el control en dos niveles.
o Ponga el control de temperatura en
la ubicación intermedia entre "Frío" y "Caliente".
B700A01S-GYTDESCONGELAR / DESEMPAÑAR
B720A01FC-GYT
Para descongelar o desempañar el parabrisas utilice el sistema de calefacción / ventilación. Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/ C se encenderá automáticamente y
se pasará al modo de aire "Fresco").
o Coloque el control de la temperatura en la posición deseada.
o Sitúe la velocidad de ventilación entre
el "1" y el "4".
HFC2107
VENTILACIÓN
B710A01FC
B710A01S-AYT Para accionar el sistema de ventilación:
o Poner el selector de aire en modo de
aire fresco ( ).
o Ponga el control en la posición de "Cara" ( ).
o Ajuste el ventilador a la velocidad
deseada.
o Ponga el control de temperatura en- tre "Frío" y "Caliente".
