Hyundai New County 2016 뉴카운티 - 사용 설명서 (in Korean)

편의장치
4-15

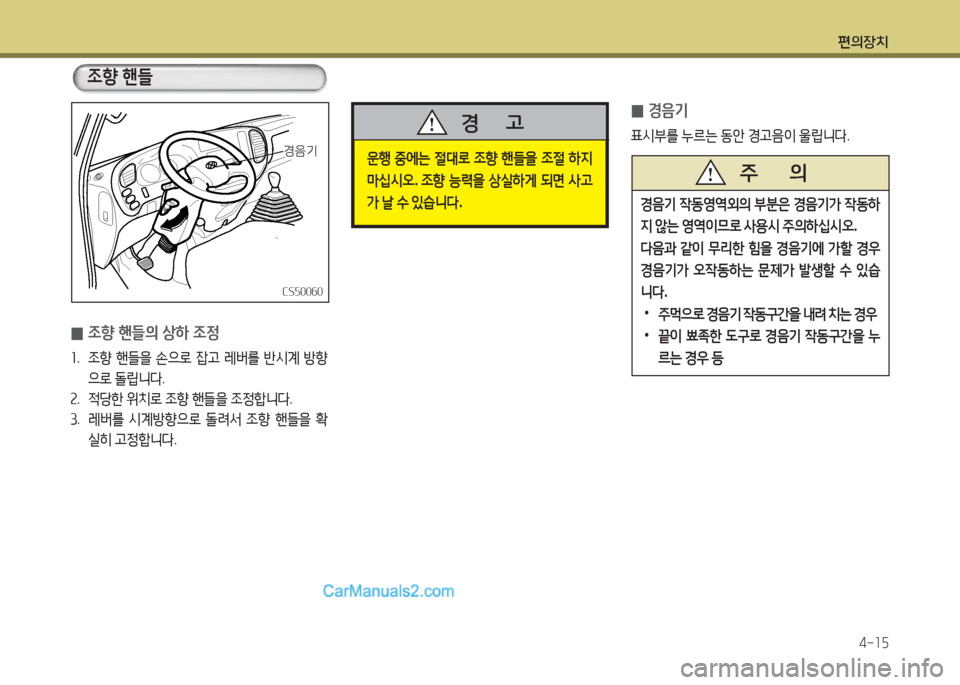

0조향 핸들의 상하 조정
1. 조향 핸들을 손으로 잡고 레버를 반시계 방향
으로 돌립니다.
2. 적당한 위치로 조향 핸들을 조정합니다.
3. 레버를 시계방향으로 돌려서 조향 핸들을 확
실히 고정합니다.
CS50060CS50060
경음기경음기운행 중에는 절대로 조향 핸들을 조절 하지
마십시오. 조향 능력을 상실하게 되면 사고
가 날 수 있습니다.
경 고
조향 핸들
0경음기
표시부를 누르는 동안 경고음이 울립니다.
경음기 작동영역외의 부분은 경음기가 작동하
지 않는 영역이므로 사용시 주의하십시오.
다음과 같이 무리한 힘을 경음기에 가할 경우
경음기가 오작동하는 문제가 발생할 수 있습
니다.
•주먹으로 경음기 작동구간을 내려 치는 경우
•끝이 뾰족한 도구로 경음기 작동구간을 누
르는 경우 등
주 의

편의장치
4-16

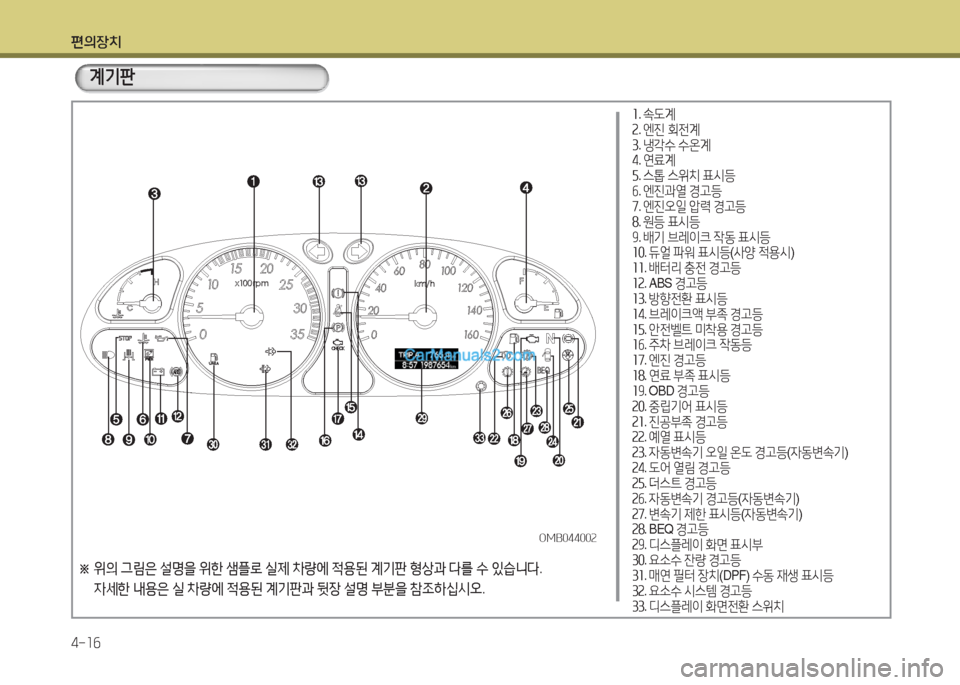

계기판
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
1. 속도계2. 엔진 회전계3. 냉각수 수온계4. 연료계5. 스톱 스위치 표시등6. 엔진과열 경고등7. 엔진오일 압력 경고등8. 원등 표시등9. 배기 브레이크 작동 표시등10. 듀얼 파워 표시등(사양 적용시)11. 배터리 충전 경고등12. A B S 경고등13. 방향전환 표시등14. 브레이크액 부족 경고등15. 안전벨트 미착용 경고등16. 주차 브레이크 작동등17. 엔진 경고등18. 연료 부족 표시등19. O B D 경고등20. 중립기어 표시등21. 진공부족 경고등22. 예열 표시등23. 자동변속기 오일 온도 경고등(자동변속기)24. 도어 열림 경고등25. 더스트 경고등26. 자동변속기 경고등(자동변속기)27. 변속기 제한 표시등(자동변속기)28. B E Q 경고등29. 디스플레이 화면 표시부30. 요소수 잔량 경고등31. 매연 필터 장치(DPF) 수동 재생 표시등32. 요소수 시스템 경고등33. 디스플레이 화면전환 스위치
OMB044002OMB044002

편의장치
4-17

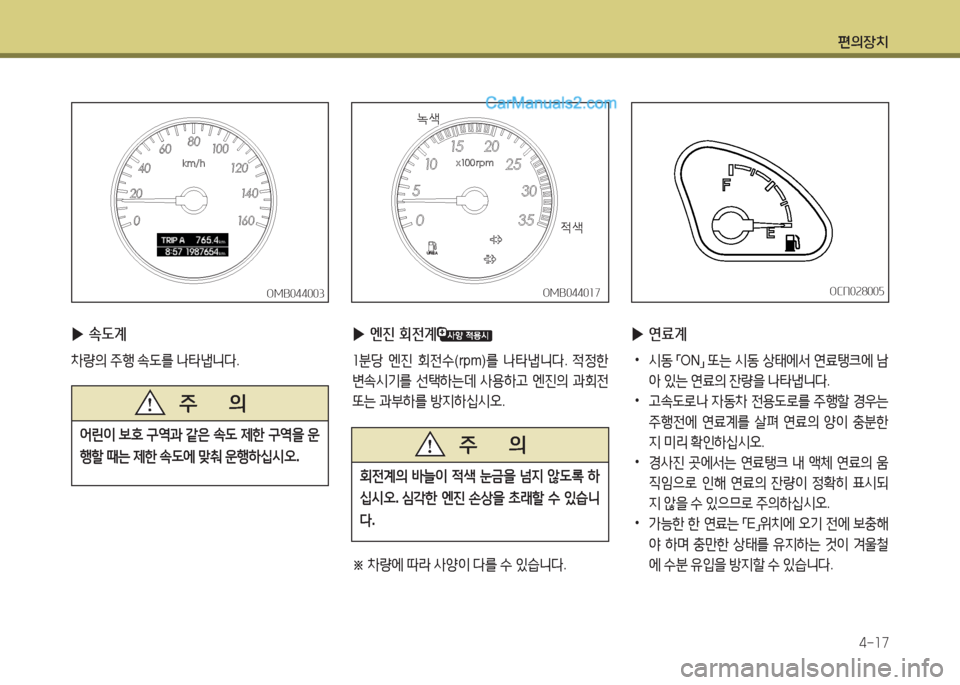

▶속도계
차량의 주행 속도를 나타냅니다.
OMB044003OMB044003
어린이 보호 구역과 같은 속도 제한 구역을 운
행할 때는 제한 속도에 맞춰 운행하십시오.
주 의
▶엔진 회전계
1분당 엔진 회전수(rpm)를 나타냅니다. 적정한
변속시기를 선택하는데 사용하고 엔진의 과회전
또는 과부하를 방지하십시오.
※ 차량에 따라 사양이 다를 수 있습니다.
OMB044017OMB044017
녹색녹색
적색적색
▶연료계
•시동 「ON」 또는 시동 상태에서 연료탱크에 남
아 있는 연료의 잔량을 나타냅니다.
•고속도로나 자동차 전용도로를 주행할 경우는
주행전에 연료계를 살펴 연료의 양이 충분한
지 미리 확인하십시오.
•경사진 곳에서는 연료탱크 내 액체 연료의 움
직임으로 인해 연료의 잔량이 정확히 표시되
지 않을 수 있으므로 주의하십시오.
•가능한 한 연료는 「E」위치에 오기 전에 보충해
야 하며 충만한 상태를 유지하는 것이 겨울철
에 수분 유입을 방지할 수 있습니다.
OCN028005OCN028005
회전계의 바늘이 적색 눈금을 넘지 않도록 하
십시오. 심각한 엔진 손상을 초래할 수 있습니
다.
주 의

편의장치
4-18

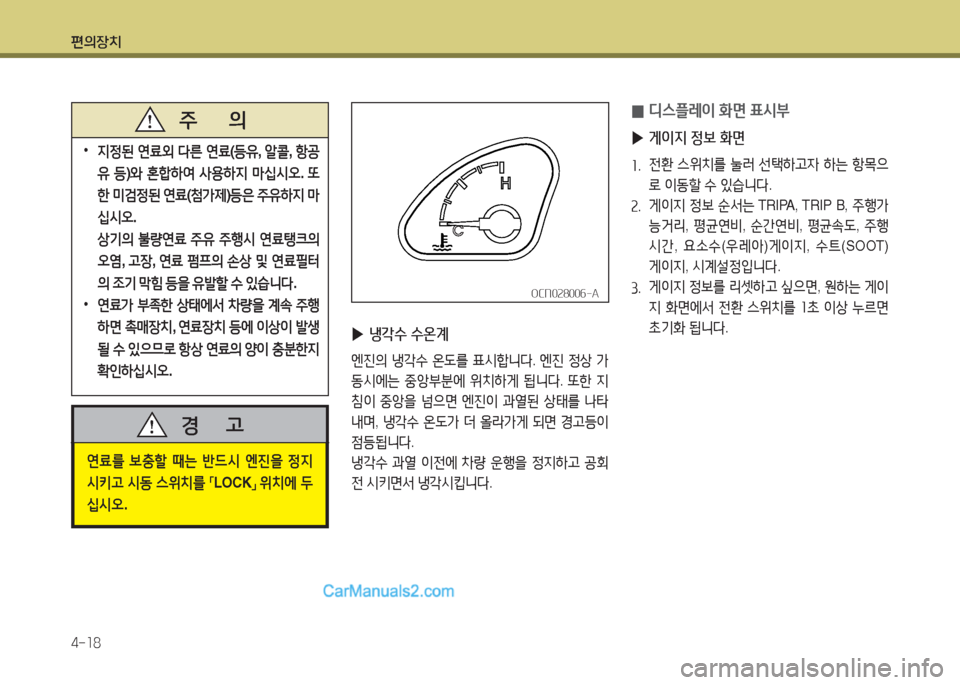

0디스플레이 화면 표시부
▶게이지 정보 화면
1. 전환 스위치를 눌러 선택하고자 하는 항목으
로 이동할 수 있습니다.
2. 게이지 정보 순서는 TRIPA, TRIP B, 주행가
능거리, 평균연비, 순간연비, 평균속도, 주행
시간, 요소수(우레아)게이지, 수트(SOOT)
게이지, 시계설정입니다.
3. 게이지 정보를 리셋하고 싶으면, 원하는 게이
지 화면에서 전환 스위치를 1초 이상 누르면
초기화 됩니다.
연료를 보충할 때는 반드시 엔진을 정지
시키고 시동 스위치를 「LOCK」 위치에 두
십시오.
경 고
•지정된 연료외 다른 연료(등유, 알콜, 항공
유 등)와 혼합하여 사용하지 마십시오. 또
한 미검정된 연료(첨가제)등은 주유하지 마
십시오.
상기의 불량연료 주유 주행시 연료탱크의
오염, 고장, 연료 펌프의 손상 및 연료필터
의 조기 막힘 등을 유발할 수 있습니다.
•연료가 부족한 상태에서 차량을 계속 주행
하면 촉매장치, 연료장치 등에 이상이 발생
될 수 있으므로 항상 연료의 양이 충분한지
확인하십시오.
주 의
▶냉각수 수온계
엔진의 냉각수 온도를 표시합니다. 엔진 정상 가
동시에는 중앙부분에 위치하게 됩니다. 또한 지
침이 중앙을 넘으면 엔진이 과열된 상태를 나타
내며, 냉각수 온도가 더 올라가게 되면 경고등이
점등됩니다.
냉각수 과열 이전에 차량 운행을 정지하고 공회
전 시키면서 냉각시킵니다.
OCN028006-AOCN028006-A

편의장치
4-19

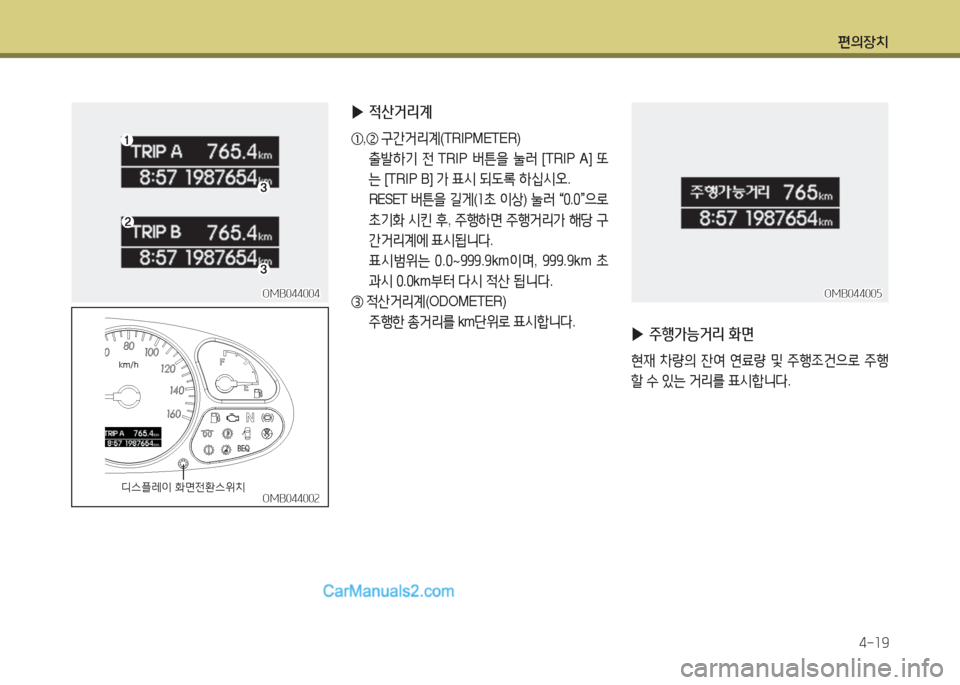

▶주행가능거리 화면
현재 차량의 잔여 연료량 및 주행조건으로 주행
할 수 있는 거리를 표시합니다.
OMB044004OMB044004
OMB044002OMB044002디스플레이 화면전환스위치디스플레이 화면전환스위치
OMB044005OMB044005
▶적산거리계
①,② 구간거리계(TRIPMETER)
출발하기 전 TRIP 버튼을 눌러 [TRIP A] 또
는 [TRIP B] 가 표시 되도록 하십시오.
RESET 버튼을 길게(1초 이상) 눌러 “0.0”으로
초기화 시킨 후, 주행하면 주행거리가 해당 구
간거리계에 표시됩니다.
표시범위는 0.0~999.9km이며, 999.9km 초
과시 0.0km부터 다시 적산 됩니다.
③ 적산거리계(ODOMETER)
주행한 총거리를 km단위로 표시합니다.

편의장치
4-20

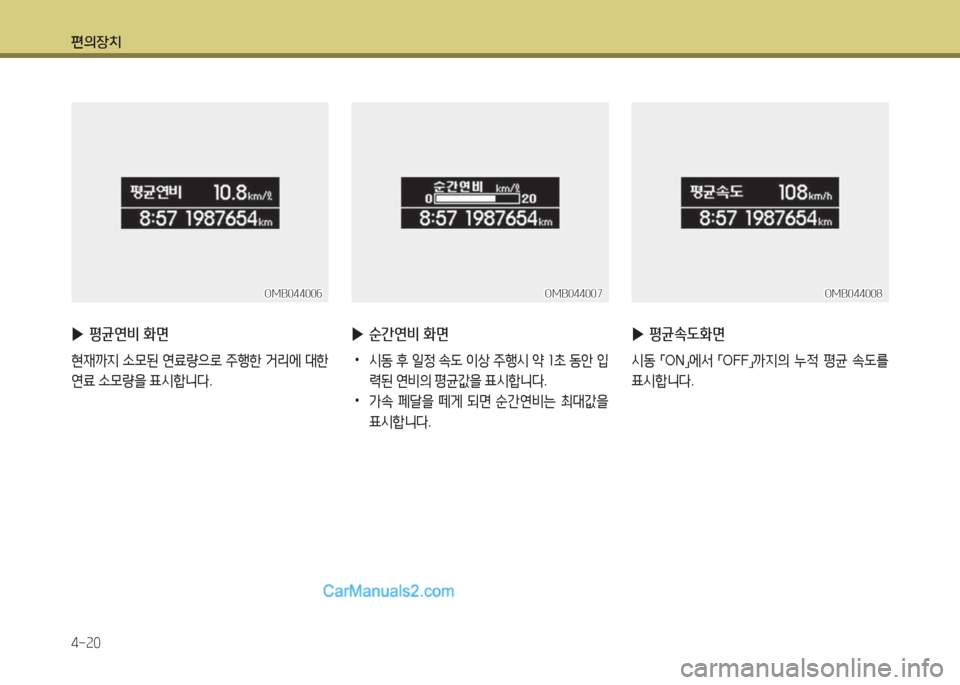

▶평균연비 화면
현재까지 소모된 연료량으로 주행한 거리에 대한
연료 소모량을 표시합니다.
▶순간연비 화면
•시동 후 일정 속도 이상 주행시 약 1초 동안 입
력된 연비의 평균값을 표시합니다.
•가속 페달을 떼게 되면 순간연비는 최대값을
표시합니다.
▶평균속도화면
시동 「ON」에서 「OFF」까지의 누적 평균 속도를
표시합니다.
OMB044006OMB044006OMB044007OMB044007OMB044008OMB044008

편의장치
4-21

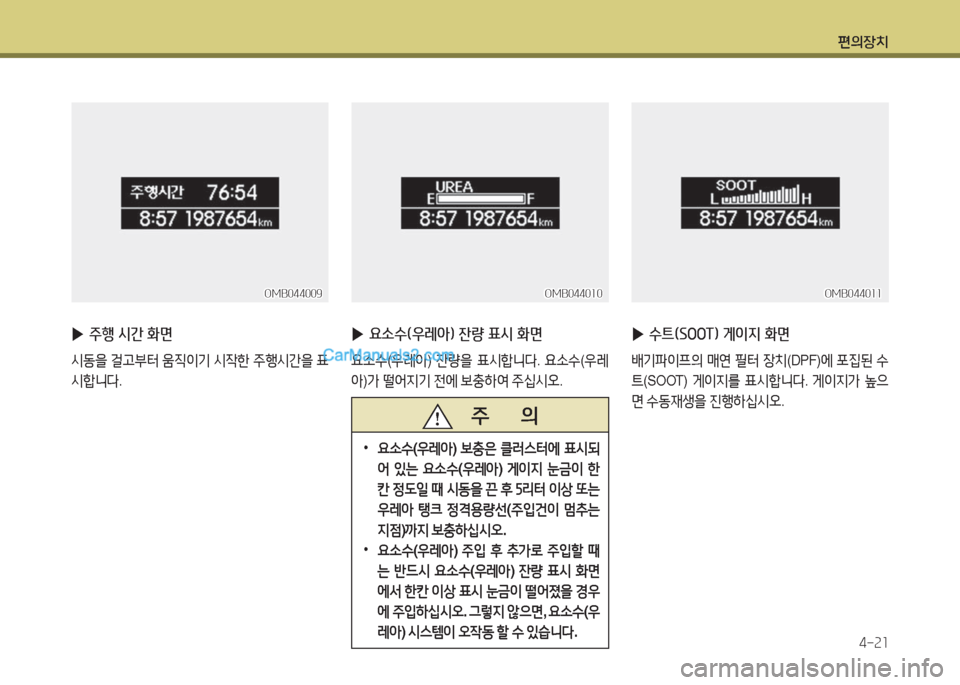

▶주행 시간 화면
시동을 걸고부터 움직이기 시작한 주행시간을 표
시합니다.
▶요소수(우레아) 잔량 표시 화면
요소수(우레아) 잔량을 표시합니다. 요소수(우레
아)가 떨어지기 전에 보충하여 주십시오.
▶수트(SOOT) 게이지 화면
배기파이프의 매연 필터 장치(DPF)에 포집된 수
트(SOOT) 게이지를 표시합니다. 게이지가 높으
면 수동재생을 진행하십시오.
OMB044009OMB044009OMB044010OMB044010OMB044011OMB044011
주 의
•요소수(우레아) 보충은 클러스터에 표시되
어 있는 요소수(우레아) 게이지 눈금이 한
칸 정도일 때 시동을 끈 후 5리터 이상 또는
우레아 탱크 정격용량선(주입건이 멈추는
지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

편의장치
4-22
주 의

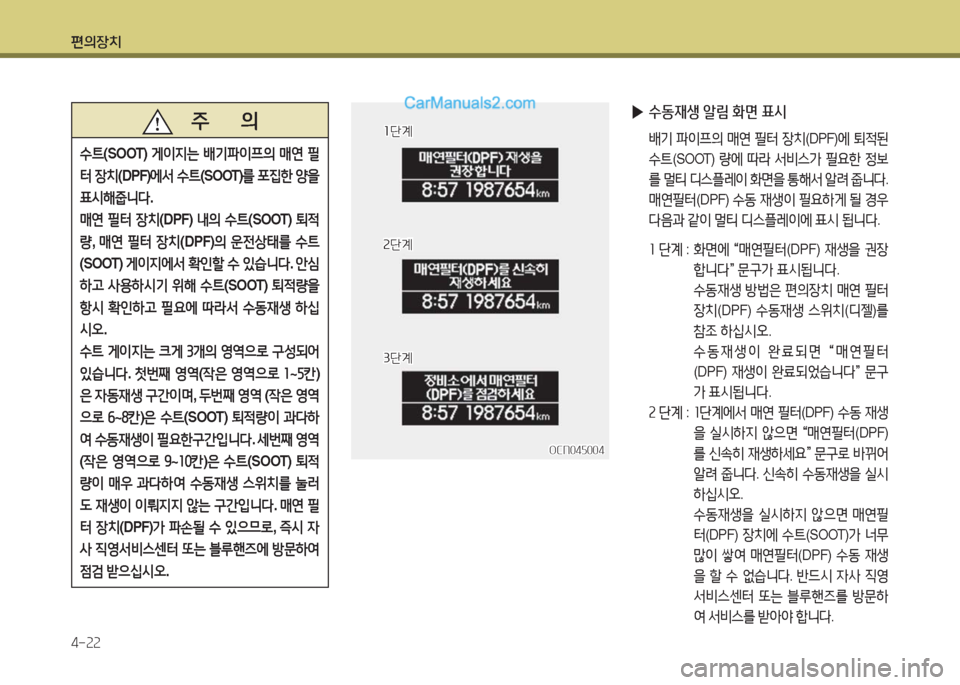

수트(SOOT) 게이지는 배기파이프의 매연 필
터 장치(DPF)에서 수트(SOOT)를 포집한 양을
표시해줍니다.
매연 필터 장치(DPF) 내의 수트(SOOT) 퇴적
량, 매연 필터 장치(DPF)의 운전상태를 수트
(SOOT) 게이지에서 확인할 수 있습니다. 안심
하고 사용하시기 위해 수트(SOOT) 퇴적량을
항시 확인하고 필요에 따라서 수동재생 하십
시오.
수트 게이지는 크게 3개의 영역으로 구성되어
있습니다. 첫번째 영역(작은 영역으로 1~5칸)
은 자동재생 구간이며, 두번째 영역 (작은 영역
으로 6~8칸)은 수트(SOOT) 퇴적량이 과다하
여 수동재생이 필요한구간입니다. 세번째 영역
(작은 영역으로 9~10칸)은 수트(SOOT) 퇴적
량이 매우 과다하여 수동재생 스위치를 눌러
도 재생이 이뤄지지 않는 구간입니다. 매연 필
터 장치(DPF)가 파손될 수 있으므로, 즉시 자
사 직영서비스센터 또는 블루핸즈에 방문하여
점검 받으십시오.
OCN045004OCN045004
1단계1단계
2단계2단계
3단계3단계
▶수동재생 알림 화면 표시
배기 파이프의 매연 필터 장치(DPF)에 퇴적된
수트(SOOT) 량에 따라 서비스가 필요한 정보
를 멀티 디스플레이 화면을 통해서 알려 줍니다.
매연필터(DPF) 수동 재생이 필요하게 될 경우
다음과 같이 멀티 디스플레이에 표시 됩니다.
1 단계 : 화면에 “매연필터(DPF) 재생을 권장
합니다” 문구가 표시됩니다.
수동재생 방법은 편의장치 매연 필터
장치(DPF) 수동재생 스위치(디젤)를
참조 하십시오.
수동재생이 완료되면 “매연필터
(DPF) 재생이 완료되었습니다” 문구
가 표시됩니다.
2 단계 : 1단계에서 매연 필터(DPF) 수동 재생
을 실시하지 않으면 “매연필터(DPF)
를 신속히 재생하세요” 문구로 바뀌어
알려 줍니다. 신속히 수동재생을 실시
하십시오.
수동재생을 실시하지 않으면 매연필
터(DPF) 장치에 수트(SOOT)가 너무
많이 쌓여 매연필터(DPF) 수동 재생
을 할 수 없습니다. 반드시 자사 직영
서비스센터 또는 블루핸즈를 방문하
여 서비스를 받아야 합니다.

편의장치
4-23

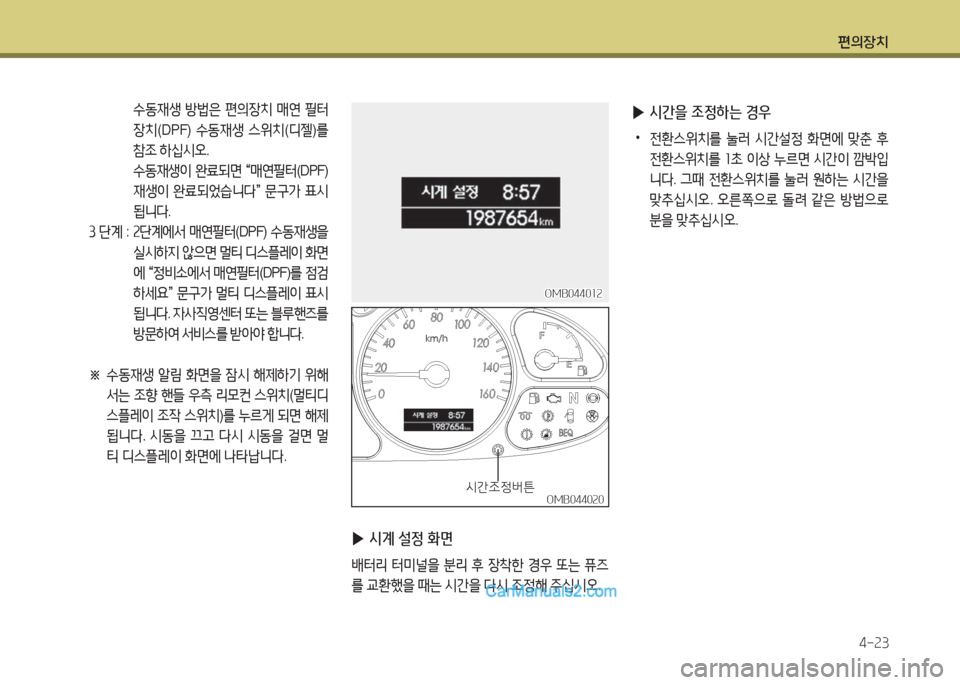

OMB044020OMB044020시간조정버튼시간조정버튼
▶시계 설정 화면
배터리 터미널을 분리 후 장착한 경우 또는 퓨즈
를 교환했을 때는 시간을 다시 조정해 주십시오.
▶시간을 조정하는 경우
•전환스위치를 눌러 시간설정 화면에 맞춘 후
전환스위치를 1초 이상 누르면 시간이 깜박입
니다. 그때 전환스위치를 눌러 원하는 시간을
맞추십시오. 오른쪽으로 돌려 같은 방법으로
분을 맞추십시오.
OMB044012OMB044012
수동재생 방법은 편의장치 매연 필터
장치(DPF) 수동재생 스위치(디젤)를
참조 하십시오.
수동재생이 완료되면 “매연필터(DPF)
재생이 완료되었습니다” 문구가 표시
됩니다.
3 단계 : 2단계에서 매연필터(DPF) 수동재생을
실시하지 않으면 멀티 디스플레이 화면
에 “정비소에서 매연필터(DPF)를 점검
하세요” 문구가 멀티 디스플레이 표시
됩니다. 자사직영센터 또는 블루핸즈를
방문하여 서비스를 받아야 합니다.
※ 수동재생 알림 화면을 잠시 해제하기 위해
서는 조향 핸들 우측 리모컨 스위치(멀티디
스플레이 조작 스위치)를 누르게 되면 해제
됩니다. 시동을 끄고 다시 시동을 걸면 멀
티 디스플레이 화면에 나타납니다.

편의장치
4-24

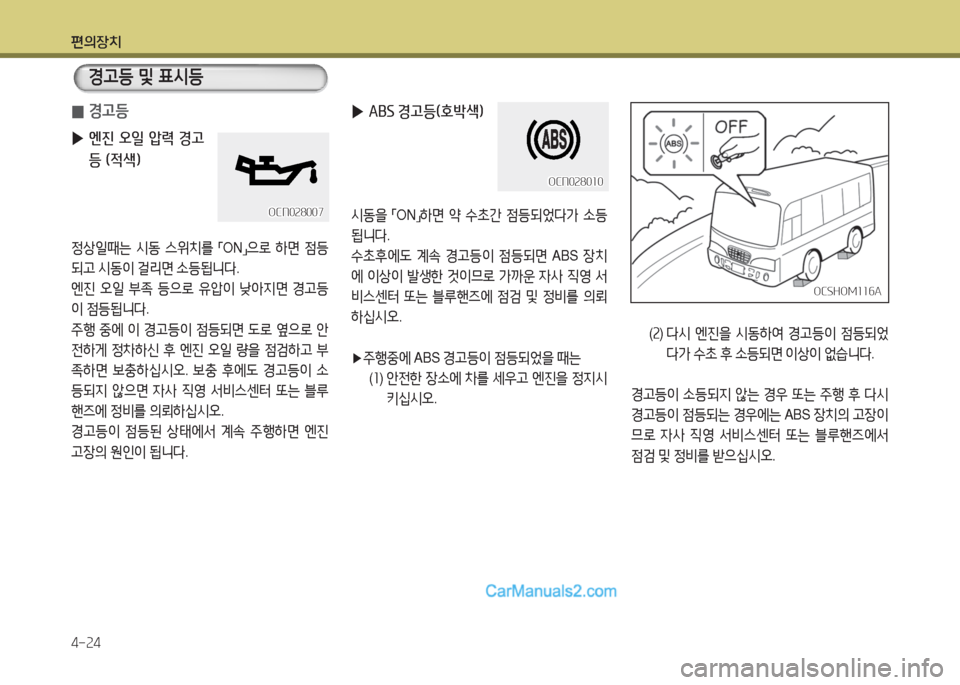

0경고등
▶엔진 오일 압력 경고
등 (적색)
정상일때는 시동 스위치를 「ON」으로 하면 점등
되고 시동이 걸리면 소등됩니다.
엔진 오일 부족 등으로 유압이 낮아지면 경고등
이 점등됩니다.
주행 중에 이 경고등이 점등되면 도로 옆으로 안
전하게 정차하신 후 엔진 오일 량을 점검하고 부
족하면 보충하십시오. 보충 후에도 경고등이 소
등되지 않으면 자사 직영 서비스센터 또는 블루
핸즈에 정비를 의뢰하십시오.
경고등이 점등된 상태에서 계속 주행하면 엔진
고장의 원인이 됩니다.
경고등 및 표시등
▶ABS 경고등(호박색)
시동을 「ON」하면 약 수초간 점등되었다가 소등
됩니다.
수초후에도 계속 경고등이 점등되면 ABS 장치
에 이상이 발생한 것이므로 가까운 자사 직영 서
비스센터 또는 블루핸즈에 점검 및 정비를 의뢰
하십시오.
▶주행중에 ABS 경고등이 점등되었을 때는
(1) 안전한 장소에 차를 세우고 엔진을 정지시
키십시오.
OCN028007OCN028007
OCN028010OCN028010
OCSHOM116AOCSHOM116A
(2) 다시 엔진을 시동하여 경고등이 점등되었
다가 수초 후 소등되면 이상이 없습니다.
경고등이 소등되지 않는 경우 또는 주행 후 다시
경고등이 점등되는 경우에는 ABS 장치의 고장이
므로 자사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
