편의장치

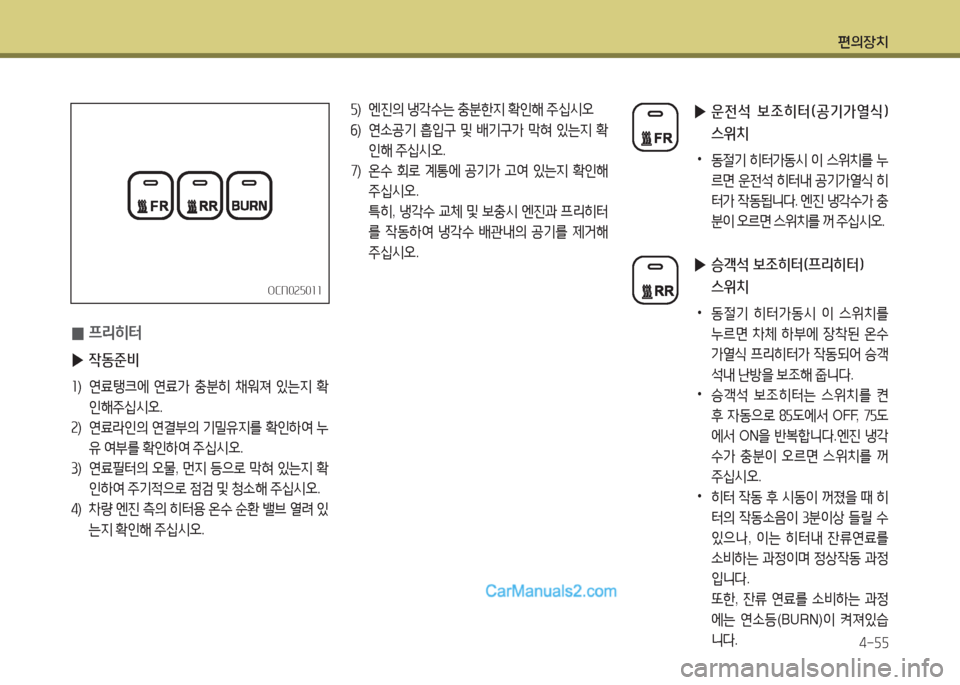

4-55
0프리히터
▶작동준비
1) 연료탱크에 연료가 충분히 채워져 있는지 확
인해주십시오.
2) 연료라인의 연결부의 기밀유지를 확인하여 누
유 여부를 확인하여 주십시오.
3) 연료필터의 오물, 먼지 등으로 막혀 있는지 확
인하여 주기적으로 점검 및 청소해 주십시오.
4) 차량 엔진 측의 히터용 온수 순환 밸브 열려 있
는지 확인해 주십시오.
OCN025011OCN025011
▶승객석 보조히터(프리히터)
스위치
•동절기 히터가동시 이 스위치를
누르면 차체 하부에 장착된 온수
가열식 프리히터가 작동되어 승객
석내 난방을 보조해 줍니다.
•승객석 보조히터는 스위치를 켠
후 자동으로 85도에서 OFF, 75도
에서 ON을 반복합니다.엔진 냉각
수가 충분이 오르면 스위치를 꺼
주십시오.
•히터 작동 후 시동이 꺼졌을 때 히
터의 작동소음이 3분이상 들릴 수
있으나, 이는 히터내 잔류연료를
소비하는 과정이며 정상작동 과정
입니다.
또한, 잔류 연료를 소비하는 과정
에는 연소등(BURN)이 켜져있습
니다.
▶운전석 보조히터(공기가열식)
스위치
•동절기 히터가동시 이 스위치를 누
르면 운전석 히터내 공기가열식 히
터가 작동됩니다. 엔진 냉각수가 충
분이 오르면 스위치를 꺼 주십시오.
5) 엔진의 냉각수는 충분한지 확인해 주십시오
6) 연소공기 흡입구 및 배기구가 막혀 있는지 확
인해 주십시오.
7) 온수 회로 계통에 공기가 고여 있는지 확인해
주십시오.
특히, 냉각수 교체 및 보충시 엔진과 프리히터
를 작동하여 냉각수 배관내의 공기를 제거해
주십시오.

편의장치

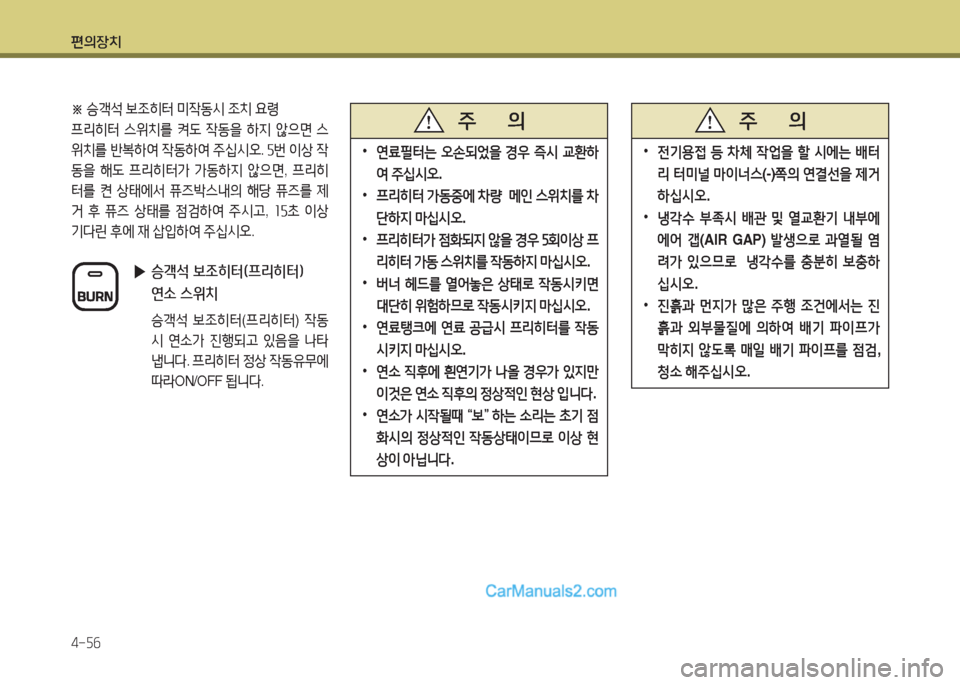

4-56
▶승객석 보조히터(프리히터)
연소 스위치
승객석 보조히터(프리히터) 작동
시 연소가 진행되고 있음을 나타
냅니다. 프리히터 정상 작동유무에
따라ON/OFF 됩니다.
•연료필터는 오손되었을 경우 즉시 교환하
여 주십시오.
•프리히터 가동중에 차량 메인 스위치를 차
단하지 마십시오.
•프리히터가 점화되지 않을 경우 5회이상 프
리히터 가동 스위치를 작동하지 마십시오.
•버너 헤드를 열어놓은 상태로 작동시키면
대단히 위험하므로 작동시키지 마십시오.
•연료탱크에 연료 공급시 프리히터를 작동
시키지 마십시오.
• 연소 직후에 흰연기가 나올 경우가 있지만
이것은 연소 직후의 정상적인 현상 입니다.
•연소가 시작될때 “보” 하는 소리는 초기 점
화시의 정상적인 작동상태이므로 이상 현
상이 아닙니다.
주 의
•전기용접 등 차체 작업을 할 시에는 배터
리 터미널 마이너스(-)쪽의 연결선을 제거
하십시오.
•냉각수 부족시 배관 및 열교환기 내부에
에어 갭(AIR GAP) 발생으로 과열될 염
려가 있으므로 냉각수를 충분히 보충하
십시오.
•진흙과 먼지가 많은 주행 조건에서는 진
흙과 외부물질에 의하여 배기 파이프가
막히지 않도록 매일 배기 파이프를 점검,
청소 해주십시오.
주 의※ 승객석 보조히터 미작동시 조치 요령
프리히터 스위치를 켜도 작동을 하지 않으면 스
위치를 반복하여 작동하여 주십시오. 5번 이상 작
동을 해도 프리히터가 가동하지 않으면, 프리히
터를 켠 상태에서 퓨즈박스내의 해당 퓨즈를 제
거 후 퓨즈 상태를 점검하여 주시고, 15초 이상
기다린 후에 재 삽입하여 주십시오.

편의장치

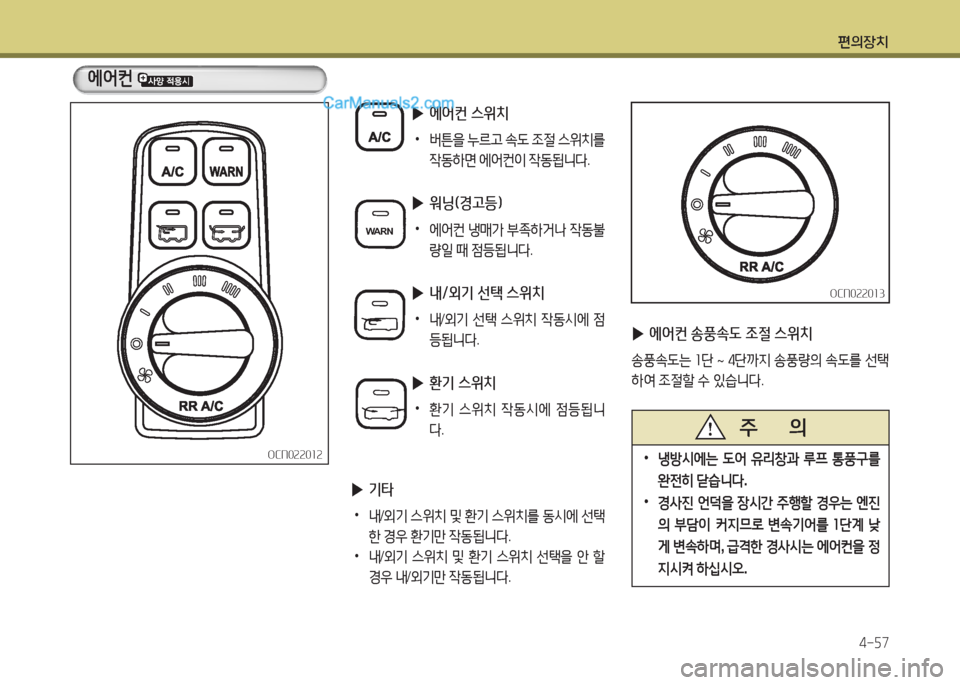

4-57
OCN022012OCN022012
에어컨
▶에어컨 송풍속도 조절 스위치
송풍속도는 1단 ~ 4단까지 송풍량의 속도를 선택
하여 조절할 수 있습니다.
OCN022013OCN022013
▶기타
•내/외기 스위치 및 환기 스위치를 동시에 선택
한 경우 환기만 작동됩니다.
•내/외기 스위치 및 환기 스위치 선택을 안 할
경우 내/외기만 작동됩니다.
WA R N
▶에어컨 스위치
•버튼을 누르고 속도 조절 스위치를
작동하면 에어컨이 작동됩니다.
▶워닝(경고등)
•에어컨 냉매가 부족하거나 작동불
량일 때 점등됩니다.
▶내/외기 선택 스위치
•내/외기 선택 스위치 작동시에 점
등됩니다.
▶환기 스위치
•환기 스위치 작동시에 점등됩니
다.
•냉방시에는 도어 유리창과 루프 통풍구를
완전히 닫습니다.
•경사진 언덕을 장시간 주행할 경우는 엔진
의 부담이 커지므로 변속기어를 1단계 낮
게 변속하며, 급격한 경사시는 에어컨을 정
지시켜 하십시오.
주 의

편의장치

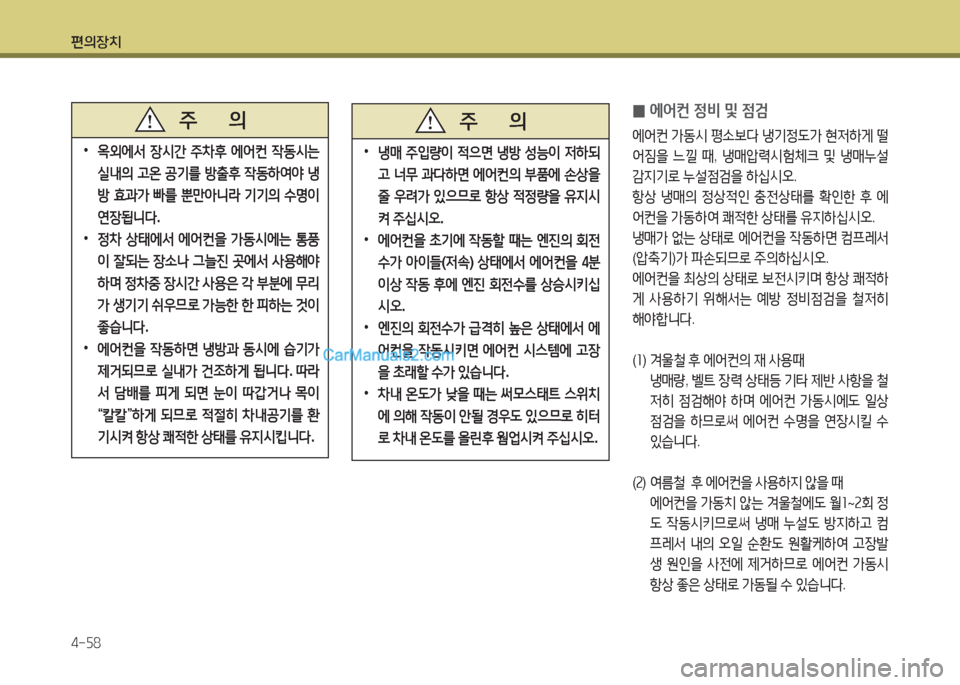

4-58
•옥외에서 장시간 주차후 에어컨 작동시는
실내의 고온 공기를 방출후 작동하여야 냉
방 효과가 빠를 뿐만아니라 기기의 수명이
연장됩니다.
•정차 상태에서 에어컨을 가동시에는 통풍
이 잘되는 장소나 그늘진 곳에서 사용해야
하며 정차중 장시간 사용은 각 부분에 무리
가 생기기 쉬우므로 가능한 한 피하는 것이
좋습니다.
•에어컨을 작동하면 냉방과 동시에 습기가
제거되므로 실내가 건조하게 됩니다. 따라
서 담배를 피게 되면 눈이 따갑거나 목이
“칼칼”하게 되므로 적절히 차내공기를 환
기시켜 항상 쾌적한 상태를 유지시킵니다.
주 의
•냉매 주입량이 적으면 냉방 성능이 저하되
고 너무 과다하면 에어컨의 부품에 손상을
줄 우려가 있으므로 항상 적정량을 유지시
켜 주십시오.
•에어컨을 초기에 작동할 때는 엔진의 회전
수가 아이들(저속) 상태에서 에어컨을 4분
이상 작동 후에 엔진 회전수를 상승시키십
시오.
• 엔진의 회전수가 급격히 높은 상태에서 에
어컨을 작동시키면 에어컨 시스템에 고장
을 초래할 수가 있습니다.
•차내 온도가 낮을 때는 써모스태트 스위치
에 의해 작동이 안될 경우도 있으므로 히터
로 차내 온도를 올린후 웜업시켜 주십시오.
주 의 0에어컨 정비 및 점검
에어컨 가동시 평소보다 냉기정도가 현저하게 떨
어짐을 느낄 때, 냉매압력시험체크 및 냉매누설
감지기로 누설점검을 하십시오.
항상 냉매의 정상적인 충전상태를 확인한 후 에
어컨을 가동하여 쾌적한 상태를 유지하십시오.
냉매가 없는 상태로 에어컨을 작동하면 컴프레서
(압축기)가 파손되므로 주의하십시오.
에어컨을 최상의 상태로 보전시키며 항상 쾌적하
게 사용하기 위해서는 예방 정비점검을 철저히
해야합니다.
(1) 겨울철 후 에어컨의 재 사용때
냉매량, 벨트 장력 상태등 기타 제반 사항을 철
저히 점검해야 하며 에어컨 가동시에도 일상
점검을 하므로써 에어컨 수명을 연장시킬 수
있습니다.
(2) 여름철 후 에어컨을 사용하지 않을 때
에어컨을 가동치 않는 겨울철에도 월1~2회 정
도 작동시키므로써 냉매 누설도 방지하고 컴
프레서 내의 오일 순환도 원활케하여 고장발
생 원인을 사전에 제거하므로 에어컨 가동시
항상 좋은 상태로 가동될 수 있습니다.

편의장치

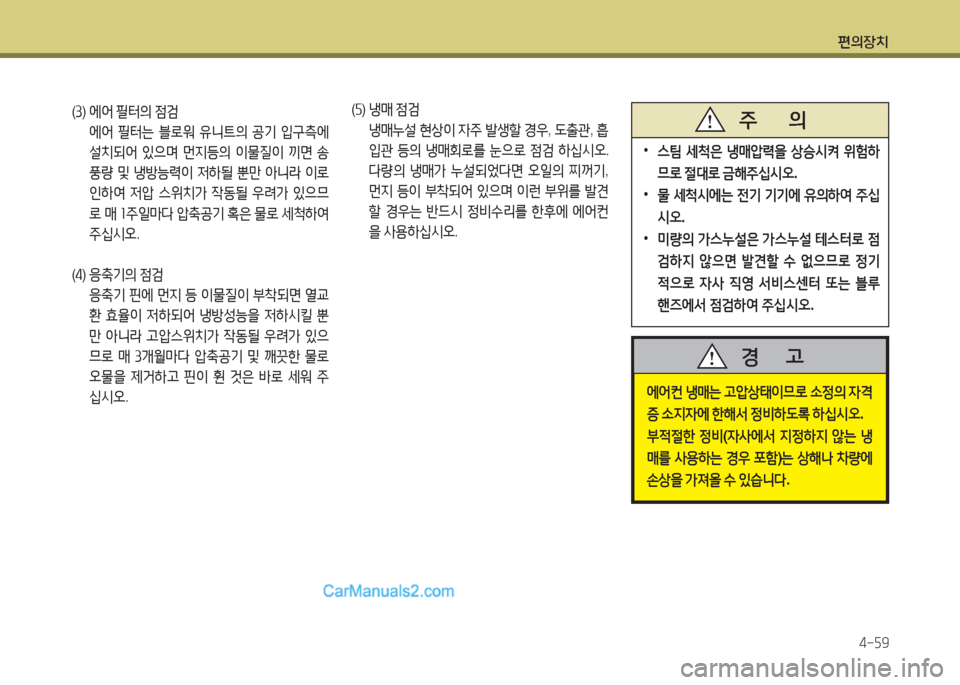

4-59
(3) 에어 필터의 점검
에어 필터는 블로워 유니트의 공기 입구측에
설치되어 있으며 먼지등의 이물질이 끼면 송
풍량 및 냉방능력이 저하될 뿐만 아니라 이로
인하여 저압 스위치가 작동될 우려가 있으므
로 매 1주일마다 압축공기 혹은 물로 세척하여
주십시오.
(4) 응축기의 점검
응축기 핀에 먼지 등 이물질이 부착되면 열교
환 효율이 저하되어 냉방성능을 저하시킬 뿐
만 아니라 고압스위치가 작동될 우려가 있으
므로 매 3개월마다 압축공기 및 깨끗한 물로
오물을 제거하고 핀이 휜 것은 바로 세워 주
십시오.에어컨 냉매는 고압상태이므로 소정의 자격
증 소지자에 한해서 정비하도록 하십시오.
부적절한 정비(자사에서 지정하지 않는 냉
매를 사용하는 경우 포함)는 상해나 차량에
손상을 가져올 수 있습니다.
경 고
•스팀 세척은 냉매압력을 상승시켜 위험하
므로 절대로 금해주십시오.
•물 세척시에는 전기 기기에 유의하여 주십
시오.
•미량의 가스누설은 가스누설 테스터로 점
검하지 않으면 발견할 수 없으므로 정기
적으로 자사 직영 서비스센터 또는 블루
핸즈에서 점검하여 주십시오.
주 의(5) 냉매 점검
냉매누설 현상이 자주 발생할 경우, 도출관, 흡
입관 등의 냉매회로를 눈으로 점검 하십시오.
다량의 냉매가 누설되었다면 오일의 찌꺼기,
먼지 등이 부착되어 있으며 이런 부위를 발견
할 경우는 반드시 정비수리를 한후에 에어컨
을 사용하십시오.

편의장치

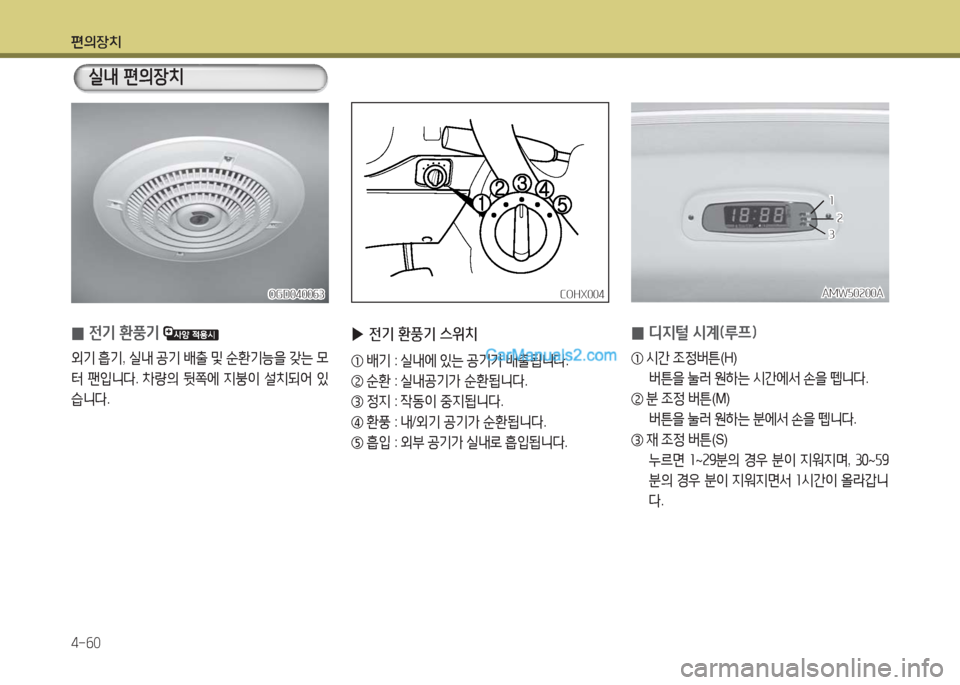

4-60
실내 편의장치
▶전기 환풍기 스위치
① 배기 : 실내에 있는 공기가 배출됩니다.
② 순환 : 실내공기가 순환됩니다.
③ 정지 : 작동이 중지됩니다.
④ 환풍 : 내/외기 공기가 순환됩니다.
⑤ 흡입 : 외부 공기가 실내로 흡입됩니다.
0전기 환풍기
외기 흡기, 실내 공기 배출 및 순환기능을 갖는 모
터 팬입니다. 차량의 뒷쪽에 지붕이 설치되어 있
습니다.
COHX004COHX004OGD040063OGD040063
0디지털 시계(루프)
① 시간 조정버튼(H)
버튼을 눌러 원하는 시간에서 손을 뗍니다.
② 분 조정 버튼(M)
버튼을 눌러 원하는 분에서 손을 뗍니다.
③ 재 조정 버튼(S)
누르면 1~29분의 경우 분이 지워지며, 30~59
분의 경우 분이 지워지면서 1시간이 올라갑니
다.
AMW50200AAMW50200A
11
22
33

편의장치

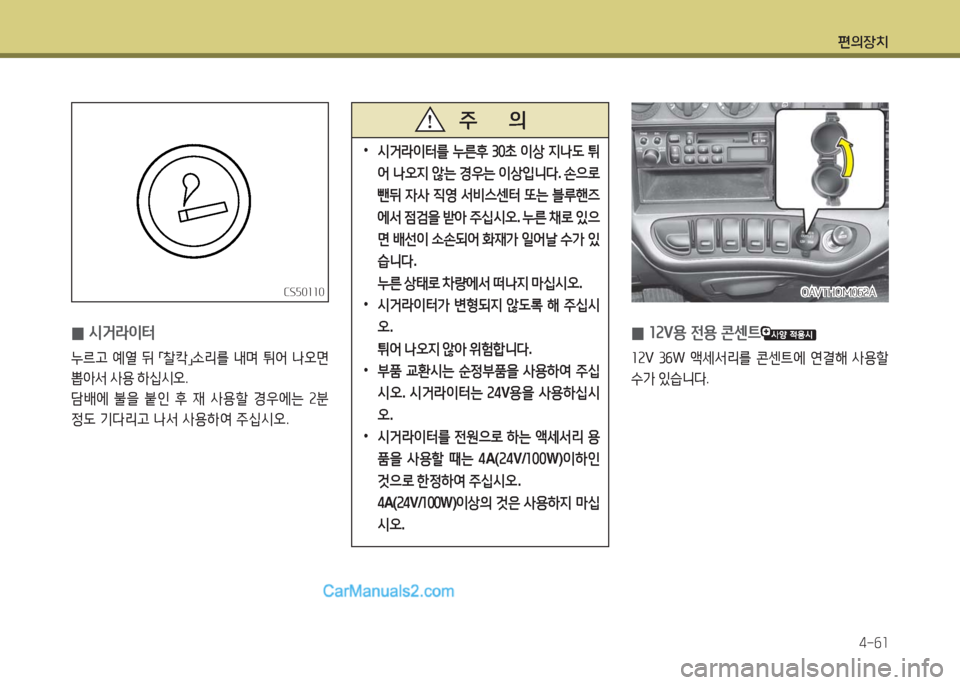

4-61
012V용 전용 콘센트
12V 36W 액세서리를 콘센트에 연결해 사용할
수가 있습니다.
OAVTHOM062AOAVTHOM062A
•시거라이터를 누른후 30초 이상 지나도 튀
어 나오지 않는 경우는 이상입니다. 손으로
뺀뒤 자사 직영 서비스센터 또는 블루핸즈
에서 점검을 받아 주십시오. 누른 채로 있으
면 배선이 소손되어 화재가 일어날 수가 있
습니다.
누른 상태로 차량에서 떠나지 마십시오.
•시거라이터가 변형되지 않도록 해 주십시
오.
튀어 나오지 않아 위험합니다.
•부품 교환시는 순정부품을 사용하여 주십
시오. 시거라이터는 24V용을 사용하십시
오.
•시거라이터를 전원으로 하는 액세서리 용
품을 사용할 때는 4A(24V/100W)이하인
것으로 한정하여 주십시오.
4A(24V/100W)이상의 것은 사용하지 마십
시오.
주 의
0시거라이터
누르고 예열 뒤 「찰칵」소리를 내며 튀어 나오면
뽑아서 사용 하십시오.
담배에 불을 붙인 후 재 사용할 경우에는 2분
정도 기다리고 나서 사용하여 주십시오.
CS50110CS50110

편의장치

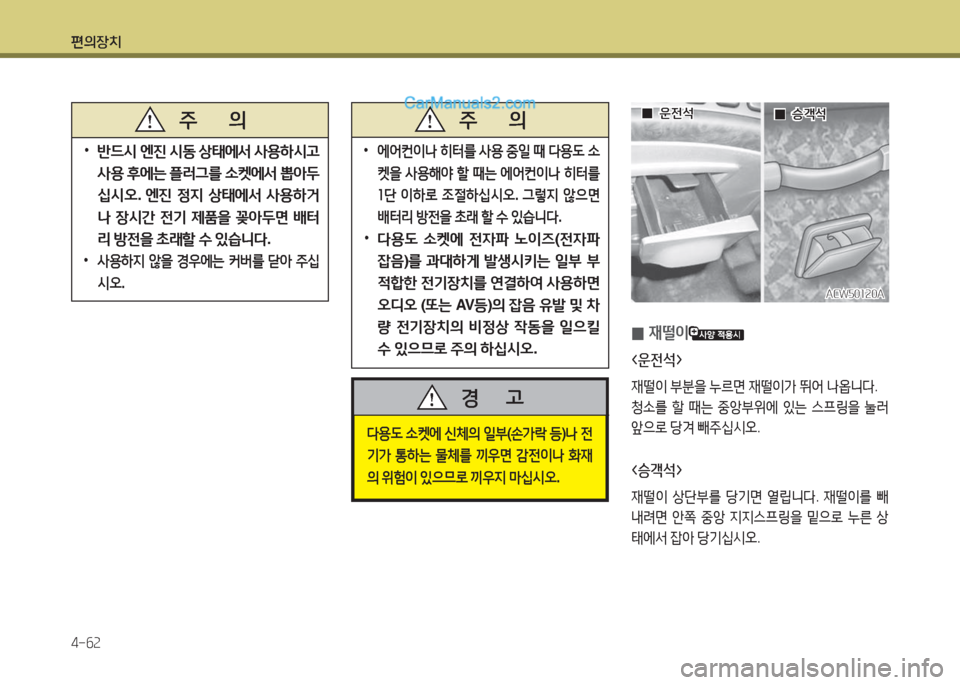

4-62
•반드시 엔진 시동 상태에서 사용하시고
사용 후에는 플러그를 소켓에서 뽑아두
십시오. 엔진 정지 상태에서 사용하거
나 장시간 전기 제품을 꽂아두면 배터
리 방전을 초래할 수 있습니다.
•사용하지 않을 경우에는 커버를 닫아 주십
시오.
주 의
다용도 소켓에 신체의 일부(손가락 등)나 전
기가 통하는 물체를 끼우면 감전이나 화재
의 위험이 있으므로 끼우지 마십시오.
경 고
•에어컨이나 히터를 사용 중일 때 다용도 소
켓을 사용해야 할 때는 에어컨이나 히터를
1단 이하로 조절하십시오. 그렇지 않으면
배터리 방전을 초래 할 수 있습니다.
•다용도 소켓에 전자파 노이즈(전자파
잡음)를 과대하게 발생시키는 일부 부
적합한 전기장치를 연결하여 사용하면
오디오 (또는 AV등)의 잡음 유발 및 차
량 전기장치의 비정상 작동을 일으킬
수 있으므로 주의 하십시오.
주 의
0재떨이
<운전석>
재떨이 부분을 누르면 재떨이가 뛰어 나옵니다.
청소를 할 때는 중앙부위에 있는 스프링을 눌러
앞으로 당겨 빼주십시오.
<승객석>
재떨이 상단부를 당기면 열립니다. 재떨이를 빼
내려면 안쪽 중앙 지지스프링을 밑으로 누른 상
태에서 잡아 당기십시오.
ACW50120AACW50120A
00운전석운전석 00승객석승객석

편의장치

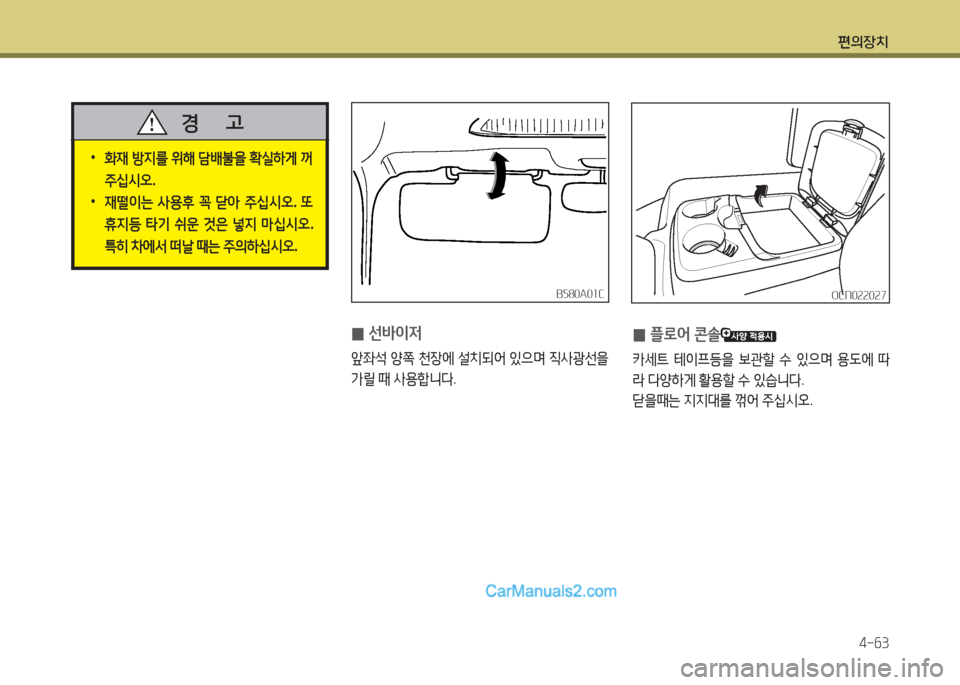

4-63
0선바이저
앞좌석 양쪽 천장에 설치되어 있으며 직사광선을
가릴 때 사용합니다.
B580A01CB580A01C
0플로어 콘솔
카세트 테이프등을 보관할 수 있으며 용도에 따
라 다양하게 활용할 수 있습니다.
닫을때는 지지대를 꺾어 주십시오.
OCN022027OCN022027
•화재 방지를 위해 담배불을 확실하게 꺼
주십시오.
•재떨이는 사용후 꼭 닫아 주십시오. 또
휴지등 타기 쉬운 것은 넣지 마십시오.
특히 차에서 떠날 때는 주의하십시오.
경 고

편의장치

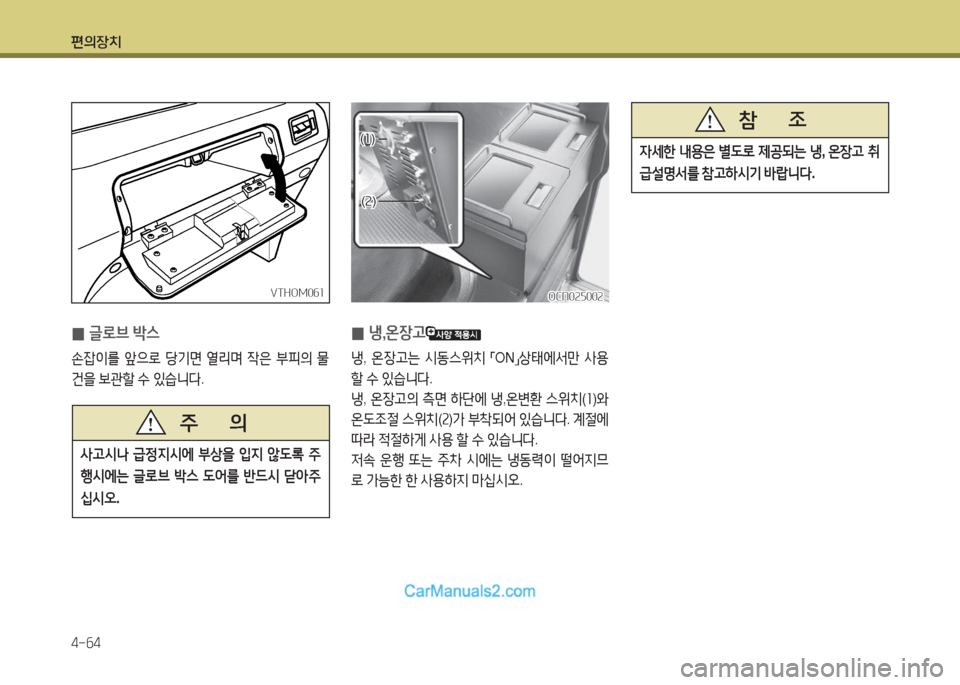

4-64
0글로브 박스
손잡이를 앞으로 당기면 열리며 작은 부피의 물
건을 보관할 수 있습니다.
VTHOM061VTHOM061
사고시나 급정지시에 부상을 입지 않도록 주
행시에는 글로브 박스 도어를 반드시 닫아주
십시오.
주 의
0냉,온장고
냉, 온장고는 시동스위치 「ON」상태에서만 사용
할 수 있습니다.
냉, 온장고의 측면 하단에 냉,온변환 스위치(1)와
온도조절 스위치(2)가 부착되어 있습니다. 계절에
따라 적절하게 사용 할 수 있습니다.
저속 운행 또는 주차 시에는 냉동력이 떨어지므
로 가능한 한 사용하지 마십시오.
OCN025002OCN025002
(1)(1)
(2)(2)
자세한 내용은 별도로 제공되는 냉, 온장고 취
급설명서를 참고하시기 바랍니다.
