Hyundai New County 2016 뉴카운티 - 사용 설명서 (in Korean)

편의장치
4-35

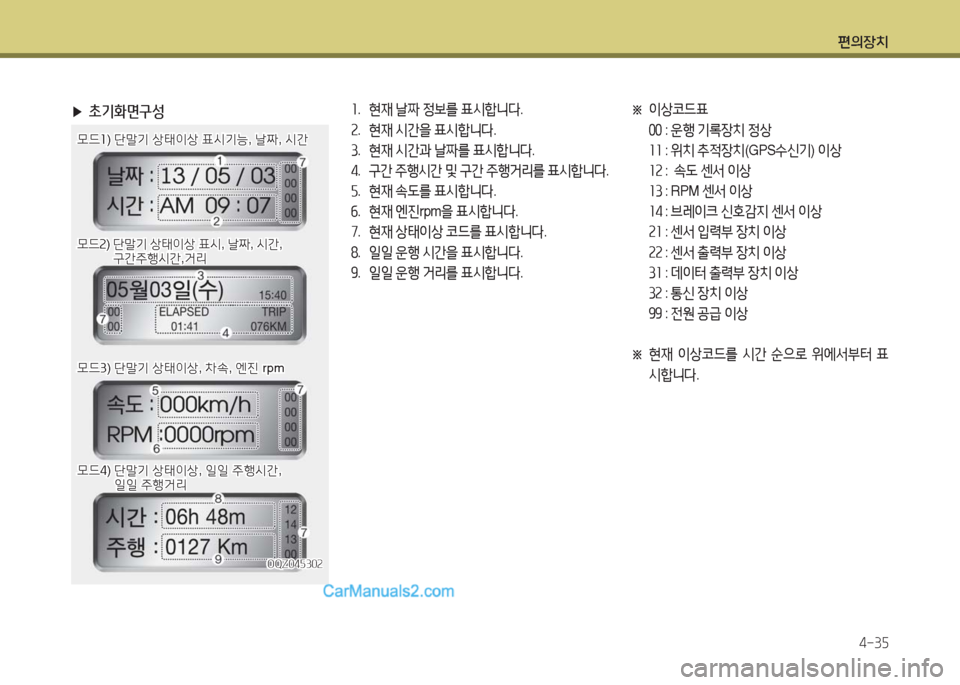

▶초기화면구성1. 현재 날짜 정보를 표시합니다.
2. 현재 시간을 표시합니다.
3. 현재 시간과 날짜를 표시합니다.
4. 구간 주행시간 및 구간 주행거리를 표시합니다.
5. 현재 속도를 표시합니다.
6. 현재 엔진rpm을 표시합니다.
7. 현재 상태이상 코드를 표시합니다.
8. 일일 운행 시간을 표시합니다.
9. 일일 운행 거리를 표시합니다.
※ 이상코드표
00 : 운행 기록장치 정상
11 : 위치 추적장치(GPS수신기) 이상
12 : 속도 센서 이상
13 : RPM 센서 이상
14 : 브레이크 신호감지 센서 이상
21 : 센서 입력부 장치 이상
22 : 센서 출력부 장치 이상
31 : 데이터 출력부 장치 이상
32 : 통신 장치 이상
99 : 전원 공급 이상
※ 현재 이상코드를 시간 순으로 위에서부터 표
시합니다.
OQZ045302OQZ045302
모드1) 단말기 상태이상 표시기능, 날짜, 시간모드1) 단말기 상태이상 표시기능, 날짜, 시간
모드2) 단말기 상태이상 표시, 날짜, 시간, 모드2) 단말기 상태이상 표시, 날짜, 시간, 구간주행시간,거리 구간주행시간,거리
모드3) 단말기 상태이상, 차속, 엔진 rpm모드3) 단말기 상태이상, 차속, 엔진 rpm
모드4) 단말기 상태이상, 일일 주행시간, 모드4) 단말기 상태이상, 일일 주행시간, 일일 주행거리 일일 주행거리

편의장치
4-36

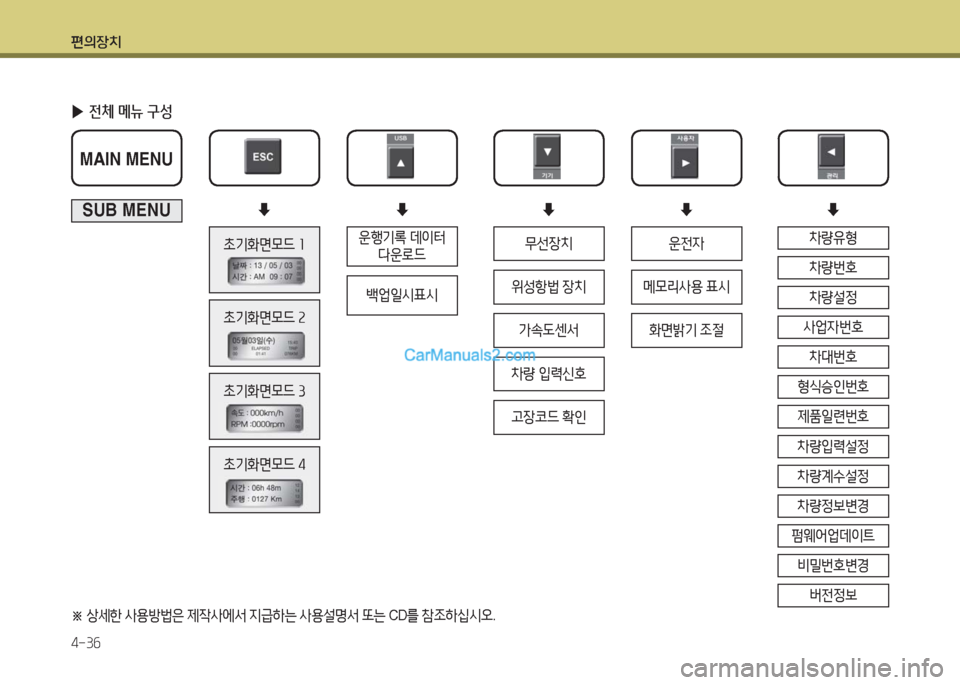

▶전체 메뉴 구성

편의장치
4-37
0B타입

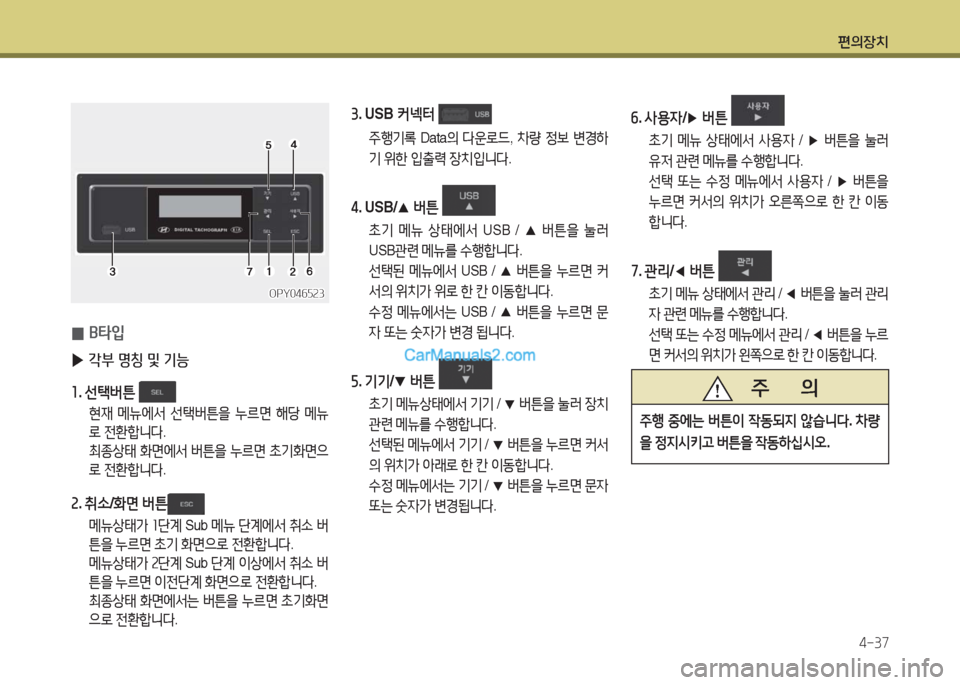

▶각부 명칭 및 기능
1. 선택버튼
현재 메뉴에서 선택버튼을 누르면 해당 메뉴
로 전환합니다.
최종상태 화면에서 버튼을 누르면 초기화면으
로 전환합니다.
2. 취소/화면 버튼
메뉴상태가 1단계 Sub 메뉴 단계에서 취소 버
튼을 누르면 초기 화면으로 전환합니다.
메뉴상태가 2단계 Sub 단계 이상에서 취소 버
튼을 누르면 이전단계 화면으로 전환합니다.
최종상태 화면에서는 버튼을 누르면 초기화면
으로 전환합니다.
3. USB 커넥터
주행기록 Data의 다운로드, 차량 정보 변경하
기 위한 입출력 장치입니다.
4. USB/▲ 버튼
초기 메뉴 상태에서 USB / ▲ 버튼을 눌러
USB관련 메뉴를 수행합니다.
선택된 메뉴에서 USB / ▲ 버튼을 누르면 커
서의 위치가 위로 한 칸 이동합니다.
수정 메뉴에서는 USB / ▲ 버튼을 누르면 문
자 또는 숫자가 변경 됩니다.
5. 기기/▼ 버튼
초기 메뉴상태에서 기기 / ▼ 버튼을 눌러 장치
관련 메뉴를 수행합니다.
선택된 메뉴에서 기기 / ▼ 버튼을 누르면 커서
의 위치가 아래로 한 칸 이동합니다.
수정 메뉴에서는 기기 / ▼ 버튼을 누르면 문자
또는 숫자가 변경됩니다.
OPY046523OPY046523
6. 사용자/▶ 버튼
초기 메뉴 상태에서 사용자 / ▶ 버튼을 눌러
유저 관련 메뉴를 수행합니다.
선택 또는 수정 메뉴에서 사용자 / ▶ 버튼을
누르면 커서의 위치가 오른쪽으로 한 칸 이동
합니다.
7. 관리/◀ 버튼
초기 메뉴 상태에서 관리 / ◀ 버튼을 눌러 관리
자 관련 메뉴를 수행합니다.
선택 또는 수정 메뉴에서 관리 / ◀ 버튼을 누르
면 커서의 위치가 왼쪽으로 한 칸 이동합니다.
주 의
주행 중에는 버튼이 작동되지 않습니다. 차량
을 정지시키고 버튼을 작동하십시오.

편의장치
4-38
▶초기화면구성1. 현재 날짜 정보를 표시합니다.
2. 현재 시간을 표시합니다.
3. 현재 시간과 날짜를 표시합니다.
4. 구간 주행시간 및 구간 주행거리를 표시합니다.
5. 현재 속도를 표시합니다.
6. 현재 엔진rpm을 표시합니다.
7. 현재 상태이상 코드를 표시합니다.
8. 일일 운행 시간을 표시합니다.
9. 일일 운행 거리를 표시합니다.
※ 이상코드표
00 : 운행 기록장치 정상
11 : 위치 추적장치(GPS수신기) 이상
12 : 속도 센서 이상
13 : RPM 센서 이상
14 : 브레이크 신호감지 센서 이상
21 : 센서 입력부 장치 이상
22 : 센서 출력부 장치 이상
31 : 데이터 출력부 장치 이상
32 : 통신 장치 이상
99 : 전원 공급 이상
※ 현재 이상코드를 시간 순으로 위에서부터 표
시합니다.
OQZ045302OQZ045302
모드1) 단말기 상태이상 표시기능, 날짜, 시간모드1) 단말기 상태이상 표시기능, 날짜, 시간
모드2) 단말기 상태이상 표시, 날짜, 시간, 모드2) 단말기 상태이상 표시, 날짜, 시간, 구간주행시간,거리 구간주행시간,거리
모드3) 단말기 상태이상, 차속, 엔진 rpm모드3) 단말기 상태이상, 차속, 엔진 rpm
모드4) 단말기 상태이상, 일일 주행시간, 모드4) 단말기 상태이상, 일일 주행시간, 일일 주행거리 일일 주행거리

편의장치
4-39

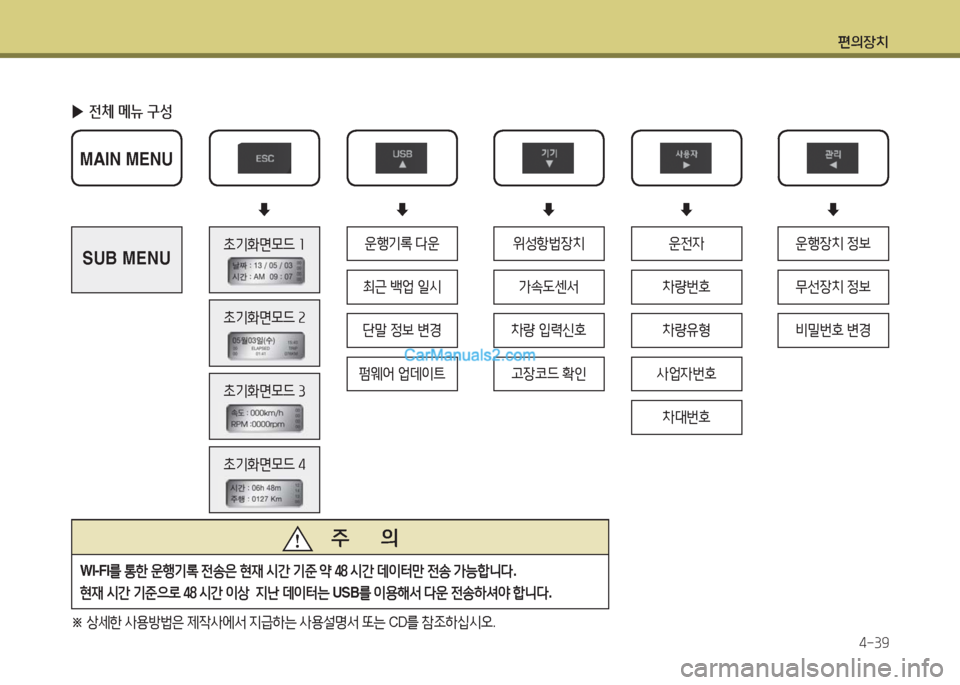

▶전체 메뉴 구성

편의장치
4-40

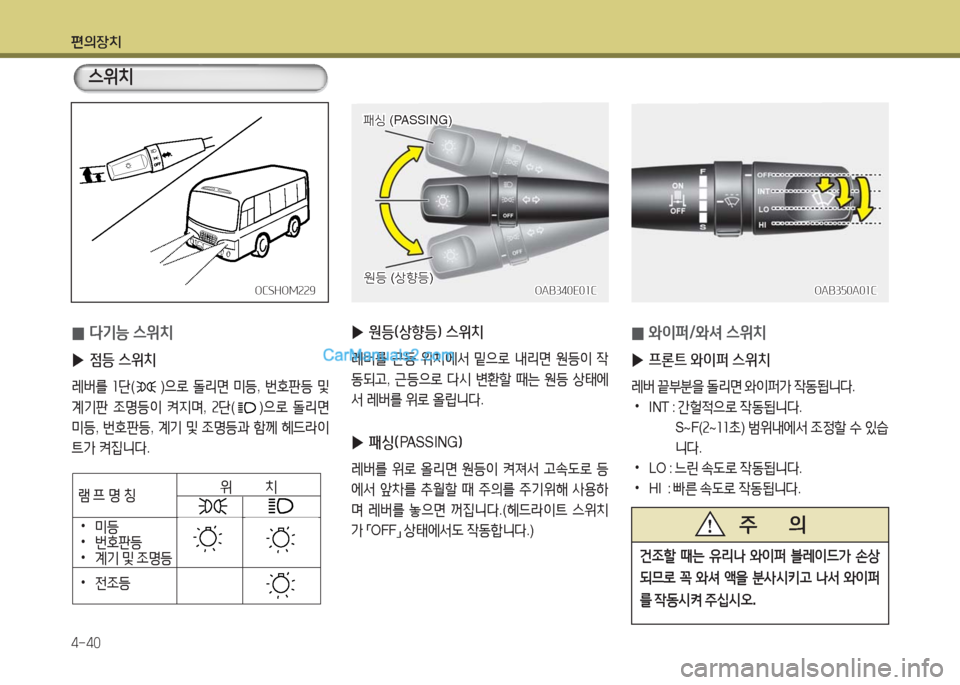

0와이퍼/와셔 스위치
▶프론트 와이퍼 스위치
레버 끝부분을 돌리면 와이퍼가 작동됩니다.
•INT : 간헐적으로 작동됩니다.
S~F(2~11초) 범위내에서 조정할 수 있습
니다.
•LO : 느린 속도로 작동됩니다.
•HI : 빠른 속도로 작동됩니다.
OAB350A01COAB350A01C
▶원등(상향등) 스위치
레버를 근등 위치에서 밑으로 내리면 원등이 작
동되고, 근등으로 다시 변환할 때는 원등 상태에
서 레버를 위로 올립니다.
▶패싱(PA S S I N G)
레버를 위로 올리면 원등이 켜져서 고속도로 등
에서 앞차를 추월할 때 주의를 주기위해 사용하
며 레버를 놓으면 꺼집니다.(헤드라이트 스위치
가 「OFF」 상태에서도 작동합니다.)
OAB340E01COAB340E01C
0다기능 스위치
▶점등 스위치
레버를 1단()으로 돌리면 미등, 번호판등 및
계기판 조명등이 켜지며, 2단()으로 돌리면
미등, 번호판등, 계기 및 조명등과 함께 헤드라이
트가 켜집니다.
•미등 •번호판등 •계기 및 조명등
•전조등
램 프 명 칭위 치
OCSHOM229OCSHOM229
패싱 (PASSING)패싱 (PASSING)
원등 (상향등)원등 (상향등)
스위치
건조할 때는 유리나 와이퍼 블레이드가 손상
되므로 꼭 와셔 액을 분사시키고 나서 와이퍼
를 작동시켜 주십시오.
주 의

편의장치
4-41

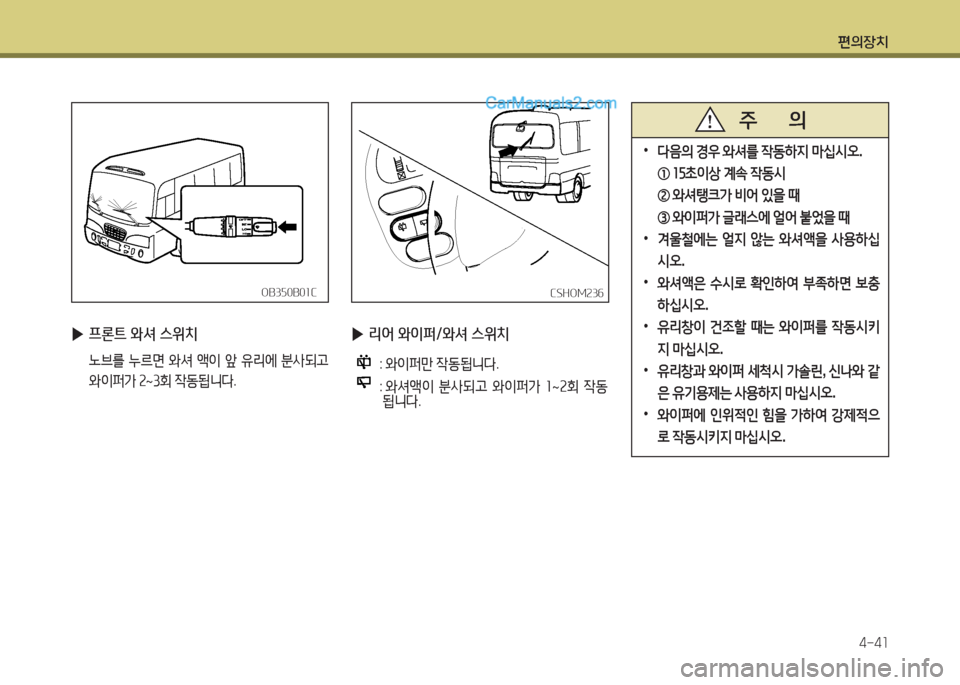

▶프론트 와셔 스위치
노브를 누르면 와셔 액이 앞 유리에 분사되고
와이퍼가 2~3회 작동됩니다.
OB350B01COB350B01C
▶리어 와이퍼/와셔 스위치
: 와이퍼만 작동됩니다.
: 와셔액이 분사되고 와이퍼가 1~2회 작동 됩니다.
CSHOM236CSHOM236
•다음의 경우 와셔를 작동하지 마십시오.
① 15초이상 계속 작동시
② 와셔탱크가 비어 있을 때
③ 와이퍼가 글래스에 얼어 붙었을 때
•겨울철에는 얼지 않는 와셔액을 사용하십
시오.
•와셔액은 수시로 확인하여 부족하면 보충
하십시오.
•유리창이 건조할 때는 와이퍼를 작동시키
지 마십시오.
•유리창과 와이퍼 세척시 가솔린, 신나와 같
은 유기용제는 사용하지 마십시오.
•와이퍼에 인위적인 힘을 가하여 강제적으
로 작동시키지 마십시오.
주 의

편의장치
4-42

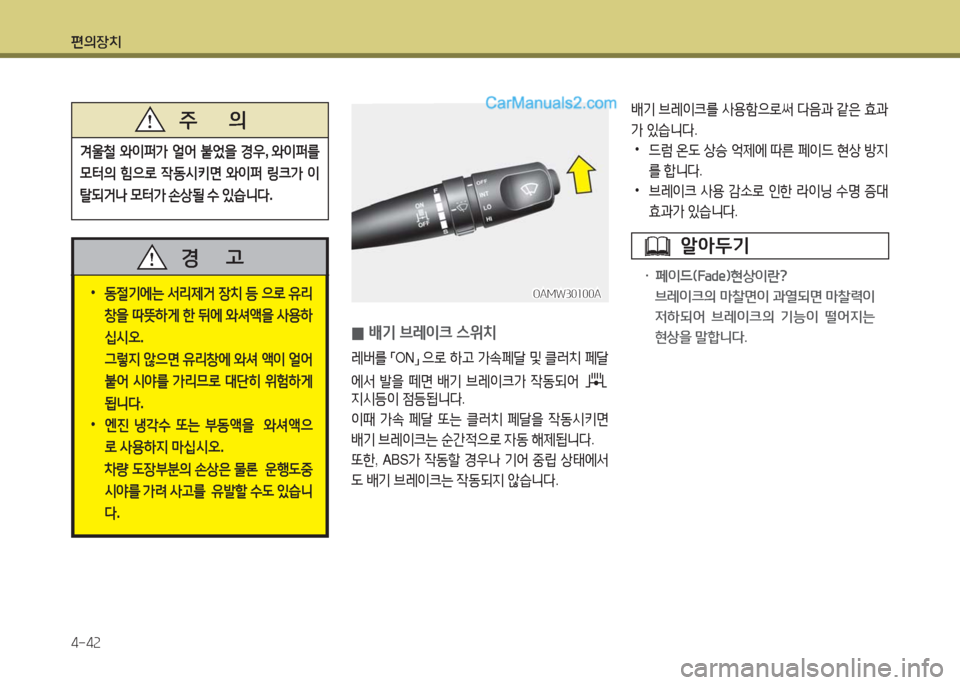

0배기 브레이크 스위치
레버를 「ON」 으로 하고 가속페달 및 클러치 페달
에서 발을 떼면 배기 브레이크가 작동되어
지시등이 점등됩니다.
이때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
OAMW30100AOAMW30100A •동절기에는 서리제거 장치 등 으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔 액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
•엔진 냉각수 또는 부동액을 와셔액으
로 사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중
시야를 가려 사고를 유발할 수도 있습니
다.
경 고
겨울철 와이퍼가 얼어 붙었을 경우, 와이퍼를
모터의 힘으로 작동시키면 와이퍼 링크가 이
탈되거나 모터가 손상될 수 있습니다.
주 의배기 브레이크를 사용함으로써 다음과 같은 효과
가 있습니다.
•드럼 온도 상승 억제에 따른 페이드 현상 방지
를 합니다.
•브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
· 페이드(Fade)현상이란?
브레이크의 마찰면이 과열되면 마찰력이
저하되어 브레이크의 기능이 떨어지는
현상을 말합니다.
알아두기

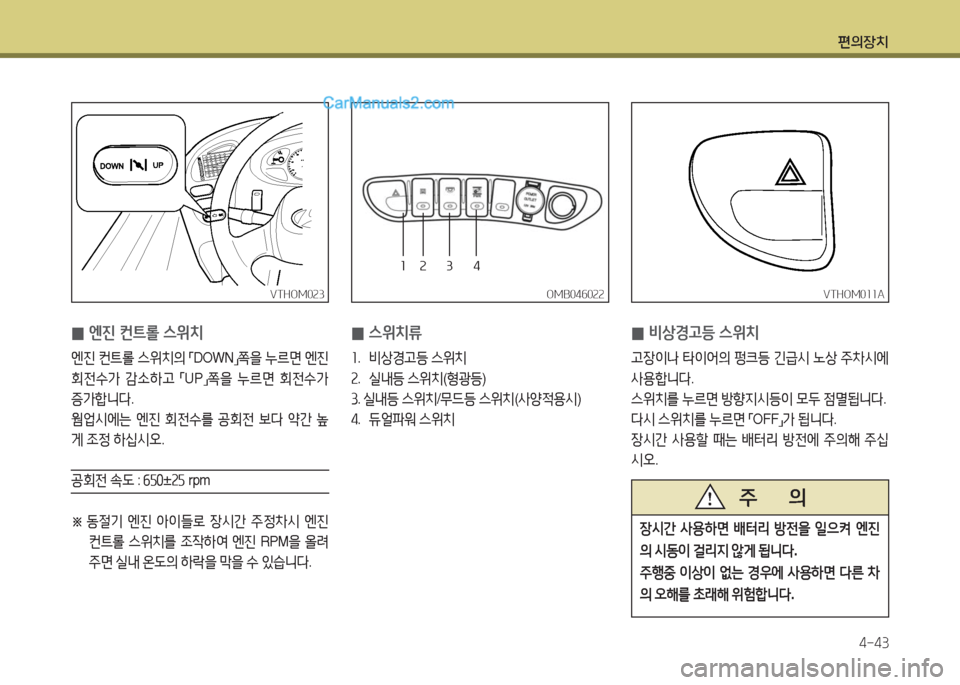

편의장치
4-43
0비상경고등 스위치
고장이나 타이어의 펑크등 긴급시 노상 주차시에
사용합니다.
스위치를 누르면 방향지시등이 모두 점멸됩니다.
다시 스위치를 누르면 「OFF」가 됩니다.
장시간 사용할 때는 배터리 방전에 주의해 주십
시오.
VTHOM011AVTHOM011A
0스위치류
1. 비상경고등 스위치
2. 실내등 스위치(형광등)
3. 실내등 스위치/무드등 스위치(사양적용시)
4. 듀얼파워 스위치

OMB046022OMB046022
11223344
0엔진 컨트롤 스위치
엔진 컨트롤 스위치의 「DOWN」쪽을 누르면 엔진
회전수가 감소하고 「UP」쪽을 누르면 회전수가
증가합니다.
웜업시에는 엔진 회전수를 공회전 보다 약간 높
게 조정 하십시오.
공회전 속도 : 650±25 rpm
※ 동절기 엔진 아이들로 장시간 주정차시 엔진
컨트롤 스위치를 조작하여 엔진 RPM을 올려
주면 실내 온도의 하락을 막을 수 있습니다.
VTHOM023VTHOM023
장시간 사용하면 배터리 방전을 일으켜 엔진
의 시동이 걸리지 않게 됩니다.
주행중 이상이 없는 경우에 사용하면 다른 차
의 오해를 초래해 위험합니다.
주 의

편의장치
4-44
00(2, 3번 실내등)(2, 3번 실내등)
CW50150ACW50150A
00B타입B타입
OMB046025OMB046025
00A타입A타입
OMB046023OMB046023CW50140ACW50140AOMB046024OMB046024
00A타입 (1번 실내등)A타입 (1번 실내등) 00A타입A타입 00B타입B타입

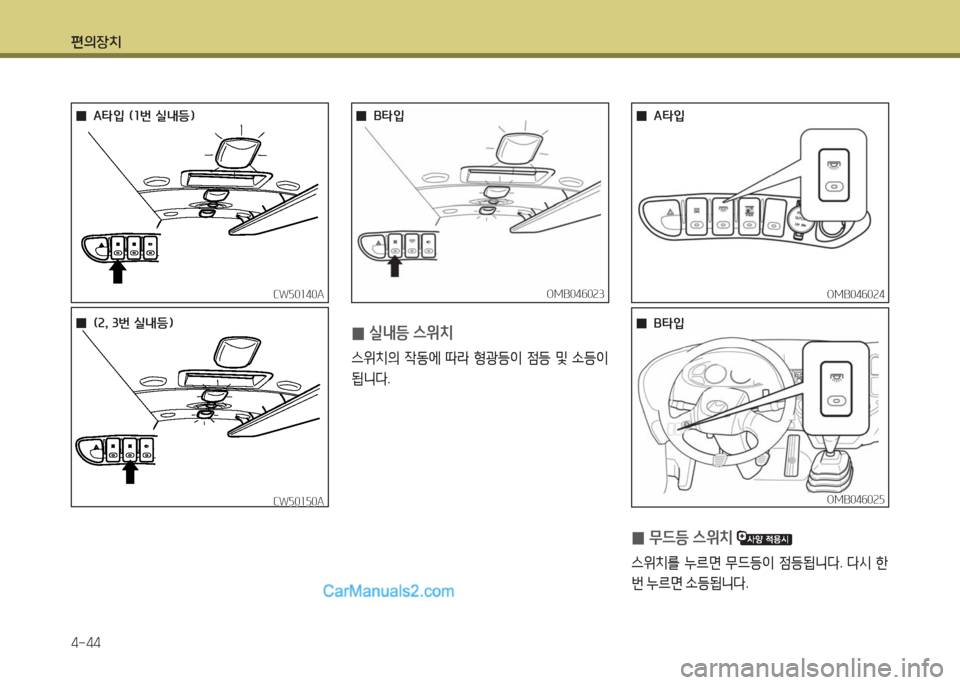

0실내등 스위치
스위치의 작동에 따라 형광등이 점등 및 소등이
됩니다.
0무드등 스위치
스위치를 누르면 무드등이 점등됩니다. 다시 한
번 누르면 소등됩니다.
