6- 6 SELBSTHILFE
HINWEIS: Das Öl der Klassifikation SAE 0W-
30 ist für besonders kalte Klimazonen geeignet und solltedaher nur dort eingesetzt werden, wo es die Fahrbedingungen erlauben (dieses Öl ist insbesonderebei hoher Motorlast mit vielen Fahrten bei hoher Geschwindigkeit nicht zu empfehlen).
API Klasse
ACEA Klasse Motor
Klasse W.G.T
CF-4 oder
DARÜBER V.G.T
CH-4 oder
DARÜBER
B4 oder DARÜBER
G030B01O

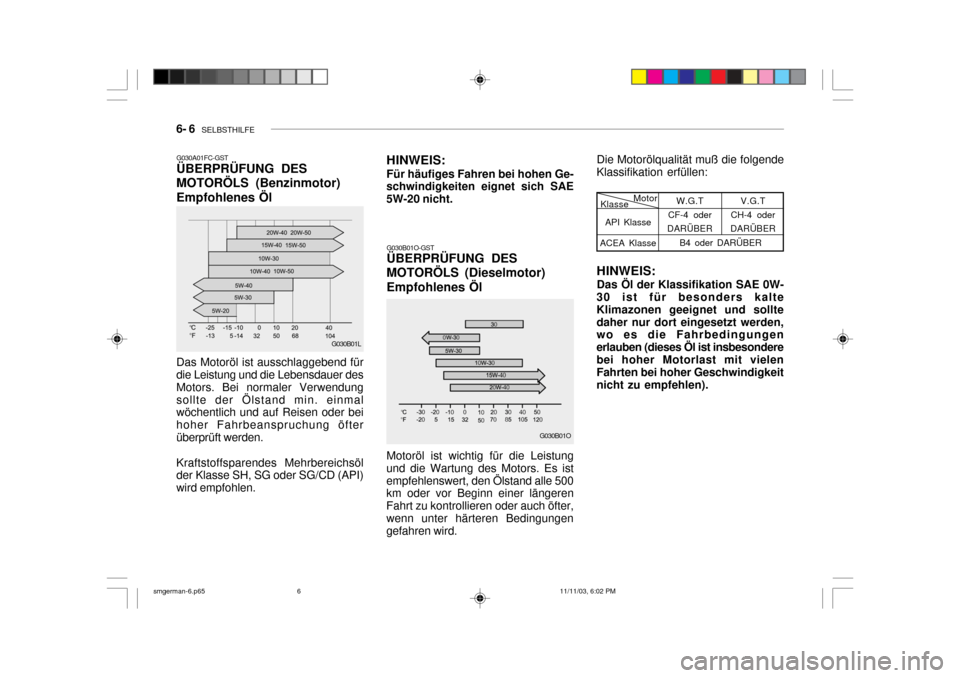

G030B01O-GST ÜBERPRÜFUNG DES MOTORÖLS (Dieselmotor)Empfohlenes Öl
G030A01FC-GST ÜBERPRÜFUNG DES MOTORÖLS (Benzinmotor)Empfohlenes Öl
HINWEIS: Für häufiges Fahren bei hohen Ge-
schwindigkeiten eignet sich SAE 5W-20 nicht. Die Motorölqualität muß die folgende
Klassifikation erfüllen:
Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Kraftstoffsparendes Mehrbereichsöl der Klasse SH, SG oder SG/CD (API) wird empfohlen.
G030B01L Motoröl ist wichtig für die Leistung
und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500 km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter,wenn unter härteren Bedingungen gefahren wird.
smgerman-6.p65 11/11/03, 6:02 PM
6

SELBSTHILFE 6- 7
G030D01O-GST Nachfüllen von Öl
G030C01FC-GSTÜberprüfen des Ölstands

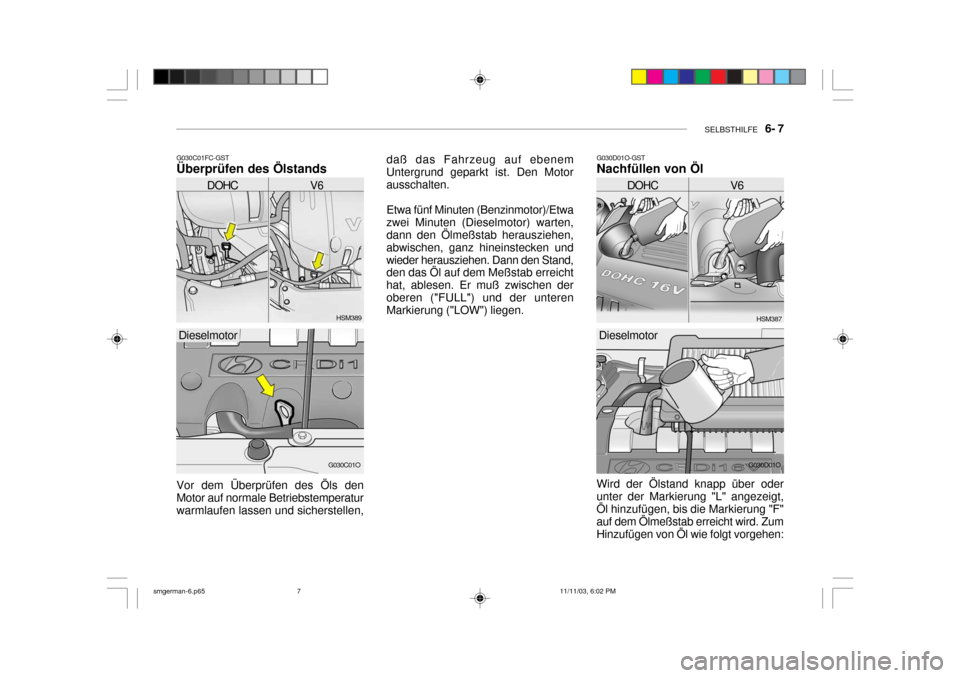

Vor dem Überprüfen des Öls denMotor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen, HSM389
G030C01O HSM387
DOHC V6
Dieselmotor
G030D01O
Dieselmotor
daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motor ausschalten.
Etwa fünf Minuten (Benzinmotor)/Etwa
zwei Minuten (Dieselmotor) warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken undwieder herausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen deroberen ("FULL") und der unteren Markierung ("LOW") liegen.
Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. ZumHinzufügen von Öl wie folgt vorgehen:
DOHC V6
smgerman-6.p65 11/11/03, 6:02 PM
7

6- 8 SELBSTHILFE
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben imZylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohenUnterdruck, der während des Motorbetriebs erzeugt wird, wird etwas Öl in den Brennraumgesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird während desVerbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
o Der Ölverbrauch hängt in
besonderem Maße von derViskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Beischwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten undhäufigem Beschleunigen und Abbremsen.
1. Den Deckel des Öleinfüllstutzens
durch Drehen in Gegenuhr- zeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand
erneut überprüfen. Keinesfalls zuvielÖl auffüllen.
3. Den Deckel durch Drehen in Uhrzeigerrichtung wieder aufsetzen.
Der Abstand zwischen der "F"- undder "L"-Markierung entspricht in etwa 1 Liter (Benzinmotor)/1,6 Liter (Dieselmotor) Öl. G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Ölverbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt: G040A04A-AST ÖL-UND FILTERWECHSEL (Benzinmotor)
HSM394
Motoröl und- filter müssen
entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechselvon Öl und Filter erforderlich.
Zum Auswechseln von Öl und Filter
wie folgt vorgehen: DOHC V6
smgerman-6.p65
11/11/03, 6:02 PM
8

SELBSTHILFE 6- 9
!
1. Das Fahrzeug auf ebenem
Untergrund abstellen und die Handbremse anziehen. Den Motoranlasssen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über dieniedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P"(automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den
Deckel des Motoröl-Einfüllstutzensabnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen inGegenuhrzeigerrichtung mit einem entsprechend großen Schrauben- schlüssel lockern. Zuerstsicherstellen, daß sich die Ablaufwanne in der korrekten Posi- tion befindet, um das Ölaufzufangen, dann die Ablaßschraube vollständig lösen. 4. Wenn das Öl abgelaufen ist, die
Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn mit ca. 35 Nm anziehen. Anzugsmoment der Ablaßschraube : 3,5 ~ 4,5 kg.m
5. Den Ölfilter durch Drehen im Gegenuhrzeigersinn mit einemÖlfilterschlüssel korrekter Größe entfernen. Beim Abnehmen des Ölfilters tritt etwas Öl aus. Daher sicherstellen, daß eine Ablaufwanne dasauslaufende Öl auffangen kann.
6. Entsprechend den Anweisungen auf
dem Karton oder auf dem Filterden neuen Ölfilter einsetzen. Er darf nicht übermäßig fest angezogen werden. Anzugsmoment : 1,2 ~ 1,6 kg.m Zuvor muß sichergestellt werden, daß die Einsetzfläche auf dem Motor sauber ist, und daß die alteDichtung vollständig entfernt wurde. Vor dem Einsetzen des Filters die neue Dichtung auf dem Filter mitsauberem Motoröl schmieren.
7. Das Kurbelgehäuse mit der empfohlenen Motoröl-Klasse auffüllen. Die Menge des Motoröls ist den technischen Daten in Kapitel9 zu entnehmen.
8. Den Motor anlassen und überprüfen, ob Öl aus der Ablaßschraube oderdem Ölfilter austritt.
9. Den Motor abstellen und den
Ölstand erneut überprüfen.
HINWEIS: Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälteraufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf denErdboden schütten oder in den Haushaltsabfall geben.

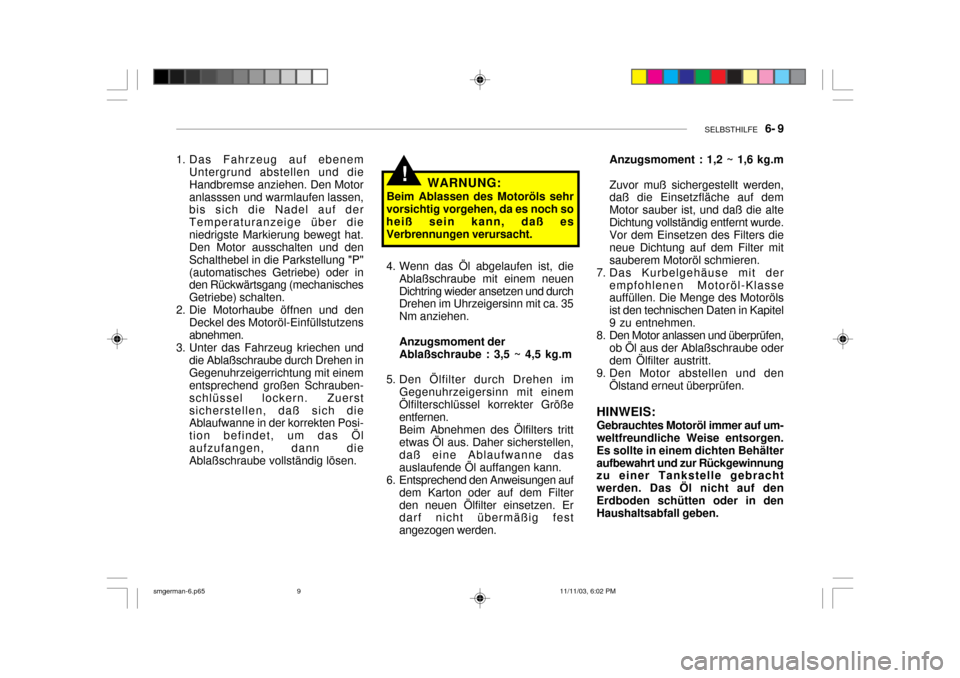

WARNUNG:
Beim Ablassen des Motoröls sehr
vorsichtig vorgehen, da es noch soheiß sein kann, daß es Verbrennungen verursacht.
smgerman-6.p65 11/11/03, 6:02 PM
9

6- 10 SELBSTHILFE
!
!

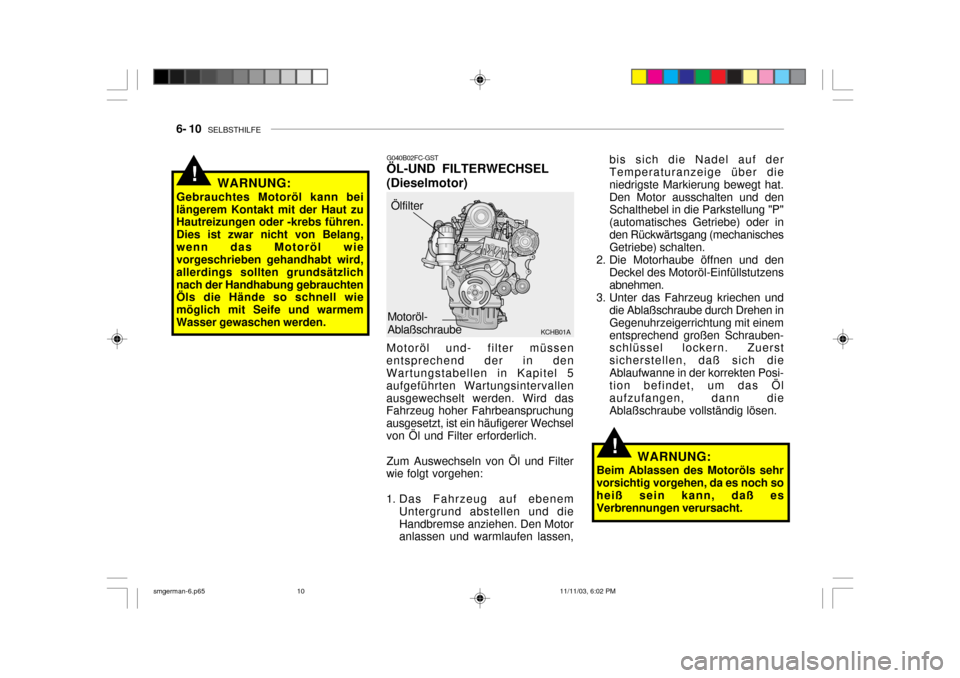

G040B02FC-GST ÖL-UND FILTERWECHSEL (Dieselmotor)
Ölfilter
Motoröl- Ablaßschraube
Motoröl und- filter müssen
entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechselvon Öl und Filter erforderlich.
Zum Auswechseln von Öl und Filter
wie folgt vorgehen:
1. Das Fahrzeug auf ebenem
Untergrund abstellen und die Handbremse anziehen. Den Motor anlassen und warmlaufen lassen, KCHB01Abis sich die Nadel auf der Temperaturanzeige über die niedrigste Markierung bewegt hat.Den Motor ausschalten und den Schalthebel in die Parkstellung "P" (automatisches Getriebe) oder inden Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzens abnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen inGegenuhrzeigerrichtung mit einementsprechend großen Schrauben- schlüssel lockern. Zuerst sicherstellen, daß sich dieAblaufwanne in der korrekten Posi- tion befindet, um das Öl aufzufangen, dann dieAblaßschraube vollständig lösen.

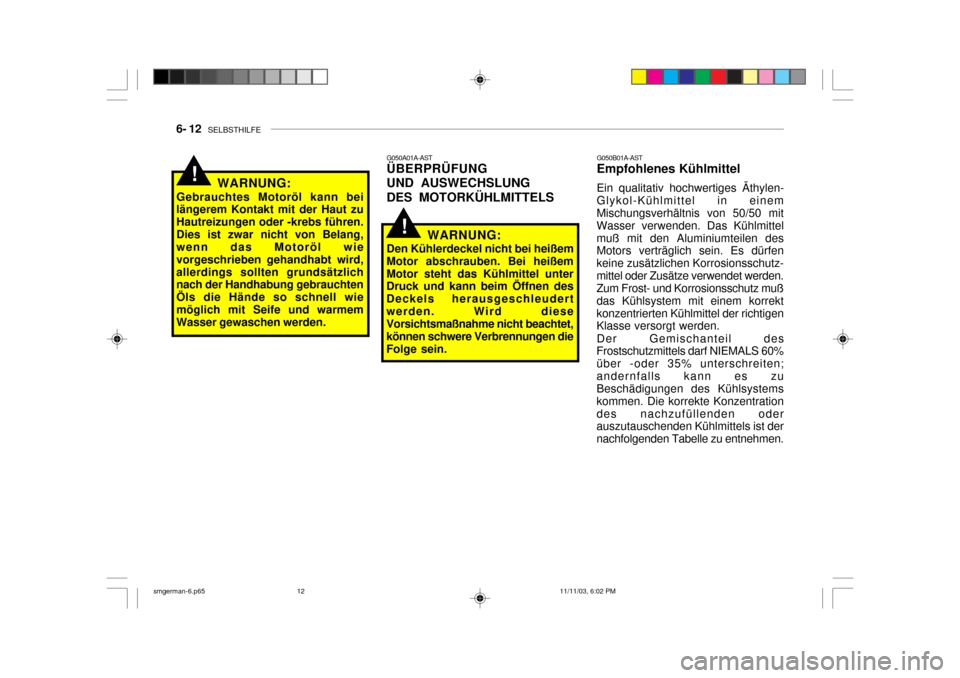

WARNUNG:
Beim Ablassen des Motoröls sehr vorsichtig vorgehen, da es noch so heiß sein kann, daß esVerbrennungen verursacht.
WARNUNG:
Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang,wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlichnach der Handhabung gebrauchten Öls die Hände so schnell wie möglich mit Seife und warmemWasser gewaschen werden.
smgerman-6.p65 11/11/03, 6:02 PM
10

SELBSTHILFE 6- 11
5. Die Ölfilterablaßschraube durch
Drehen im Gegenuhrzeigersinn mit einem Schraubenschlüssel korrekter Größe lösen und etwas Öl in den Ölfilter laufen lassen. Sicherstellen,daß eine Ablaufwanne das auslaufende Öl auffangen kann.
Obere Kappe des Ölfilter
G040B01FC
O-Ring
Ölfilter- Ablaßschraube
Unterleg- scheibe
Unteres Gehäuse
Ölfilter-einsatz 6. Die obere Kappe des Ölfilters mit
einem geeigneten Werkzeug vomunteren Gehäuse lösen, bis ein O-Ring zu sehen ist. Dann das Öl ganz ablassen.
7. Die obere Kappe des Ölfilters mit dem Einsatz aus dem unteren Gehäuse herausziehen. Mit einem sauberen Tuch allen Schmutz oder angesammeltes Öl vom unteren Gehäuse entfernen.
8. Eine neue Kupferscheibe an der
Seite des unteren Gehäuses ander Ölfilterablaßschraube anbringen und durch Drehen im Uhrzeigersinn befestigen. Anzugsmoment : 0,8 ~ 1,0 kg.m
9. Nach dem Anbringen eines neuen Ölfilterelementes und eines O-Rings an der oberen Kappe, alles wieder zusammensetzen und durch Drehenim Uhrzeigersinn festziehen. Nicht zu fest anziehen. Anzugsmoment: 2,3 ~ 2,5 kg.m HINWEIS: Das Filterelement nicht falsch herum einsetzen.
10.Das Kurbelgehäuse mit dem
empfohlenen Motoröl auffüllen. Ölfüllmenge siehe in den technischen Daten in Kapitel 9.
11.Den Motor starten und sicherstellen, daß kein Öl aus der Ablaßschraube oder dem Ölfilteraustritt.
12.Den Motor abstellen und den
Ölstand kontrollieren.
HINWEIS:
o Öl und Ölfilter sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.
o Gebrauchtes Motoröl immer auf umweltfreundliche Weise entsorgen. Es sollte in einemdichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. DasÖl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
4. Wenn das Öl abgelaufen ist, die
Ablaßschraube mit einem neuenDichtring wieder ansetzen und durchDrehen im Uhrzeigersinn anziehen. Anzugsmoment der Ablaßschraube : 3,5 ~ 4,5 kg.m
smgerman-6.p65 11/11/03, 6:02 PM
11

6- 12 SELBSTHILFE
G050B01A-AST Empfohlenes Kühlmittel
!
G050A01A-AST ÜBERPRÜFUNG UND AUSWECHSLUNGDES MOTORKÜHLMITTELS
WARNUNG:
Den Kühlerdeckel nicht bei heißem
Motor abschrauben. Bei heißem Motor steht das Kühlmittel unter Druck und kann beim Öffnen des Deckels herausgeschleudertwerden. Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen dieFolge sein.
WARNUNG:
Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen.Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschrieben gehandhabt wird,allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnell wiemöglich mit Seife und warmem Wasser gewaschen werden.
!Ein qualitativ hochwertiges Äthylen-
Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittelmuß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutz-mittel oder Zusätze verwendet werden. Zum Frost- und Korrosionsschutz muß das Kühlsystem mit einem korrektkonzentrierten Kühlmittel der richtigen Klasse versorgt werden.
Der Gemischanteil des
Frostschutzmittels darf NIEMALS 60% über -oder 35% unterschreiten;andernfalls kann es zu Beschädigungen des Kühlsystems kommen. Die korrekte Konzentrationdes nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.
smgerman-6.p65 11/11/03, 6:02 PM
12

SELBSTHILFE 6- 13

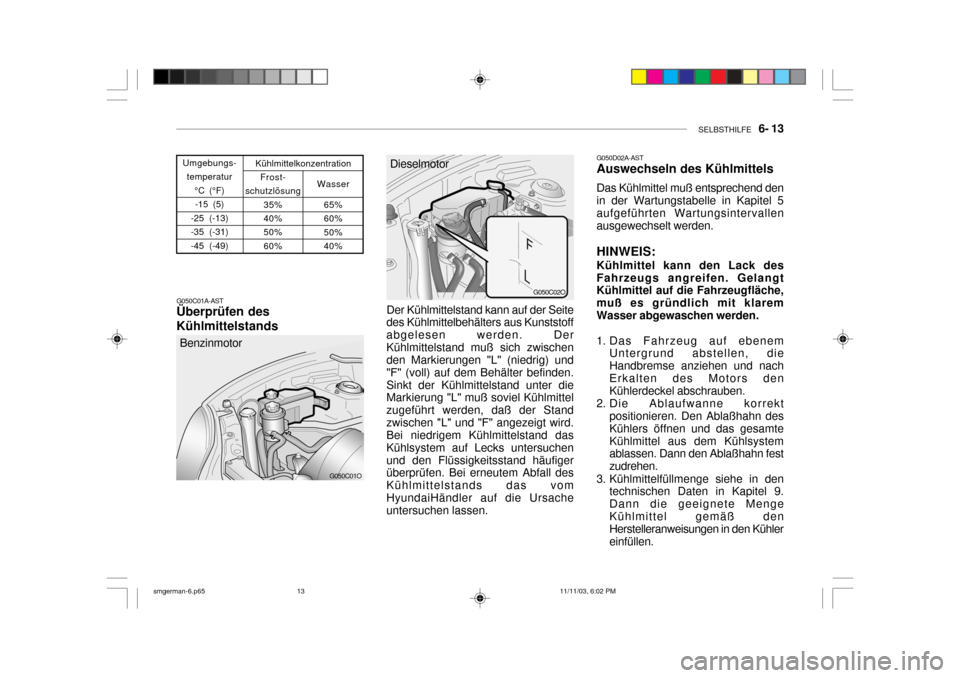

G050C01A-AST Überprüfen des Kühlmittelstands
-15 (5)
-25 (-13) -35 (-31)-45 (-49)
Kühlmittelkonzentration
Umgebungs-
temperatur °C (°F) Frost-
schutzlösung 35% 40% 50%60% Wasser
65%60%50%40%
Der Kühlmittelstand kann auf der Seite
des Kühlmittelbehälters aus Kunststoff abgelesen werden. DerKühlmittelstand muß sich zwischen den Markierungen "L" (niedrig) und "F" (voll) auf dem Behälter befinden.Sinkt der Kühlmittelstand unter die Markierung "L" muß soviel Kühlmittel zugeführt werden, daß der Standzwischen "L" und "F" angezeigt wird. Bei niedrigem Kühlmittelstand das Kühlsystem auf Lecks untersuchenund den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall des Kühlmittelstands das vomHyundaiHändler auf die Ursache untersuchen lassen.
G050C01O
G050C02O
Benzinmotor Dieselmotor
G050D02A-AST Auswechseln des Kühlmittels Das Kühlmittel muß entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. HINWEIS: Kühlmittel kann den Lack des Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß es gründlich mit klaremWasser abgewaschen werden.
1. Das Fahrzeug auf ebenem
Untergrund abstellen, die Handbremse anziehen und nachErkalten des Motors den Kühlerdeckel abschrauben.
2. Die Ablaufwanne korrekt positionieren. Den Ablaßhahn des Kühlers öffnen und das gesamteKühlmittel aus dem Kühlsystem ablassen. Dann den Ablaßhahn fest zudrehen.
3. Kühlmittelfüllmenge siehe in den technischen Daten in Kapitel 9.Dann die geeignete MengeKühlmittel gemäß den Herstelleranweisungen in den Kühler einfüllen.
smgerman-6.p65 11/11/03, 6:02 PM
13

6- 14 SELBSTHILFE

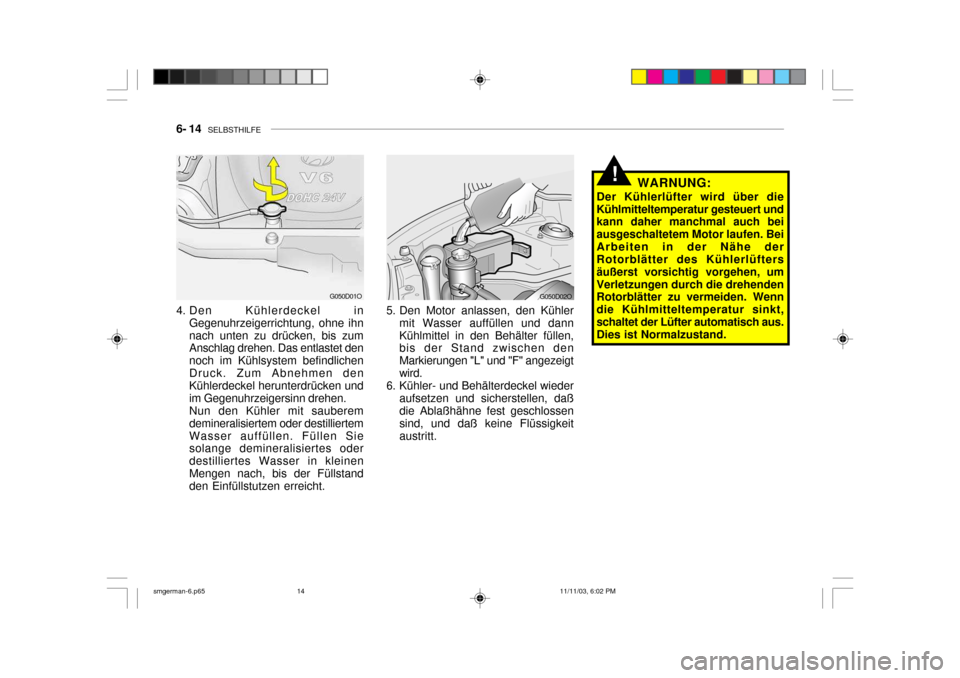

!WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. BeiArbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, umVerletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt,schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
G050D01O
4. Den Kühlerdeckel in Gegenuhrzeigerrichtung, ohne ihn nach unten zu drücken, bis zum Anschlag drehen. Das entlastet den noch im Kühlsystem befindlichenDruck. Zum Abnehmen den Kühlerdeckel herunterdrücken und im Gegenuhrzeigersinn drehen.Nun den Kühler mit sauberemdemineralisiertem oder destilliertemWasser auffüllen. Füllen Sie solange demineralisiertes oder destilliertes Wasser in kleinenMengen nach, bis der Füllstand den Einfüllstutzen erreicht. 5. Den Motor anlassen, den Kühler
mit Wasser auffüllen und dann Kühlmittel in den Behälter füllen, bis der Stand zwischen den Markierungen "L" und "F" angezeigtwird.
6. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daß die Ablaßhähne fest geschlossen sind, und daß keine Flüssigkeitaustritt.G050D02O
smgerman-6.p65 11/11/03, 6:02 PM
14

SELBSTHILFE 6- 15

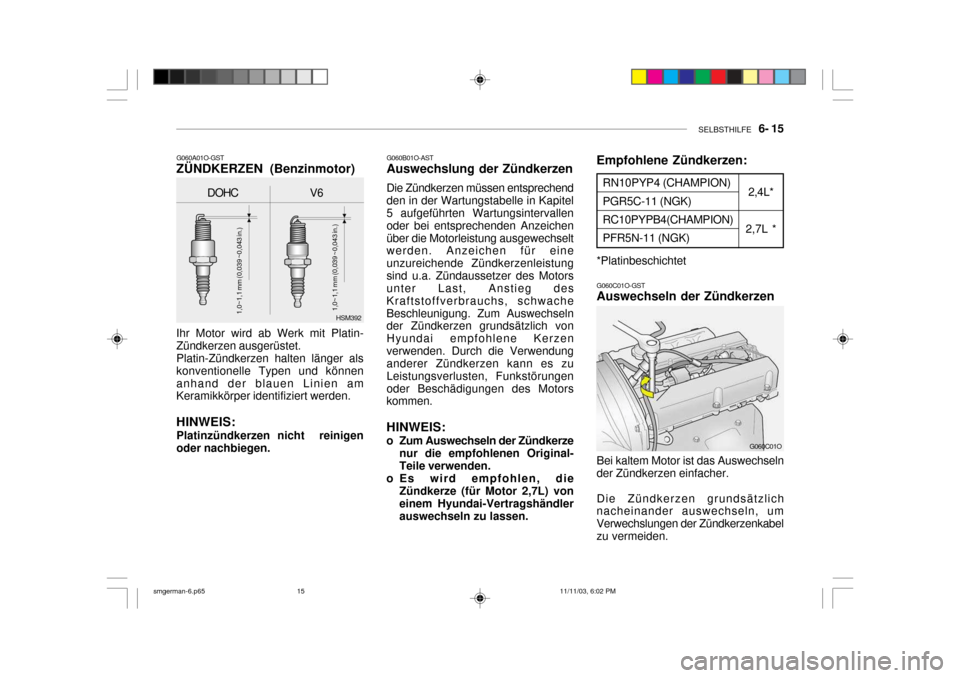

G060A01O-GST ZÜNDKERZEN (Benzinmotor) Ihr Motor wird ab Werk mit Platin- Zündkerzen ausgerüstet.Platin-Zündkerzen halten länger alskonventionelle Typen und könnenanhand der blauen Linien am Keramikkörper identifiziert werden. HINWEIS: Platinzündkerzen nicht reinigen oder nachbiegen. G060B01O-AST Auswechslung der Zündkerzen Die Zündkerzen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen oder bei entsprechenden Anzeichenüber die Motorleistung ausgewechselt werden. Anzeichen für eine unzureichende Zündkerzenleistungsind u.a. Zündaussetzer des Motors unter Last, Anstieg des Kraftstoffverbrauchs, schwacheBeschleunigung. Zum Auswechseln der Zündkerzen grundsätzlich von Hyundai empfohlene Kerzenverwenden. Durch die Verwendung anderer Zündkerzen kann es zu Leistungsverlusten, Funkstörungenoder Beschädigungen des Motors kommen. HINWEIS:
o Zum Auswechseln der Zündkerze nur die empfohlenen Original- Teile verwenden.
o Es wird empfohlen, die
Zündkerze (für Motor 2,7L) von einem Hyundai-Vertragshändler auswechseln zu lassen.
HSM392
DOHC V61,0~1,1 mm (0,039 ~0,043 in.)
1,0~1,1 mm (0,039 ~0,043 in.)
2,4L*
2,7L *RN10PYP4 (CHAMPION) PGR5C-11 (NGK) RC10PYPB4(CHAMPION)PFR5N-11 (NGK)
Empfohlene Zündkerzen: *Platinbeschichtet G060C01O-GST Auswechseln der Zündkerzen
Bei kaltem Motor ist das Auswechseln
der Zündkerzen einfacher.
Die Zündkerzen grundsätzlich
nacheinander auswechseln, um Verwechslungen der Zündkerzenkabelzu vermeiden. G060C01O
smgerman-6.p65
11/11/03, 6:02 PM
15
