6SELBSTHILFE

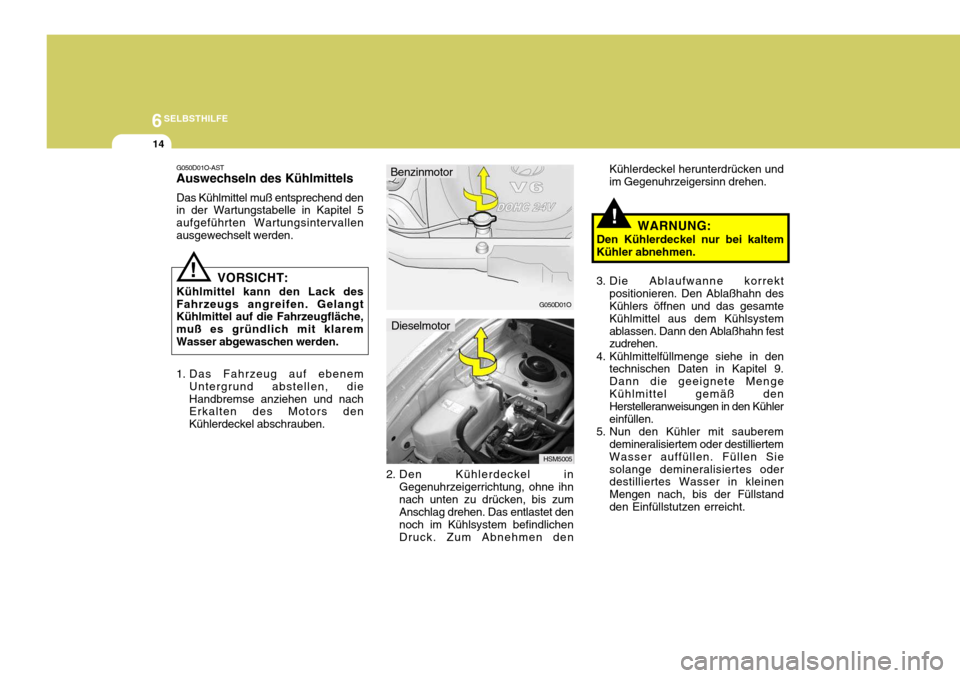

14
!
!
3. Die Ablaufwanne korrekt
positionieren. Den Ablaßhahn des Kühlers öffnen und das gesamte Kühlmittel aus dem Kühlsystemablassen. Dann den Ablaßhahn fest zudrehen.
4. Kühlmittelfüllmenge siehe in den technischen Daten in Kapitel 9. Dann die geeignete MengeKühlmittel gemäß den Herstelleranweisungen in den Kühler einfüllen.
5. Nun den Kühler mit sauberem demineralisiertem oder destilliertemWasser auffüllen. Füllen Siesolange demineralisiertes oder destilliertes Wasser in kleinen Mengen nach, bis der Füllstandden Einfüllstutzen erreicht.
G050D01O-AST Auswechseln des Kühlmittels Das Kühlmittel muß entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden.
VORSICHT:
Kühlmittel kann den Lack desFahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß es gründlich mit klaremWasser abgewaschen werden.
1. Das Fahrzeug auf ebenem Untergrund abstellen, die Handbremse anziehen und nach Erkalten des Motors den Kühlerdeckel abschrauben.
G050D01O
HSM5005
2. Den Kühlerdeckel in Gegenuhrzeigerrichtung, ohne ihn nach unten zu drücken, bis zum Anschlag drehen. Das entlastet den noch im Kühlsystem befindlichenDruck. Zum Abnehmen den
Benzinmotor
Dieselmotor Kühlerdeckel herunterdrücken undim Gegenuhrzeigersinn drehen.
WARNUNG:
Den Kühlerdeckel nur bei kaltem
Kühler abnehmen.

6
SELBSTHILFE

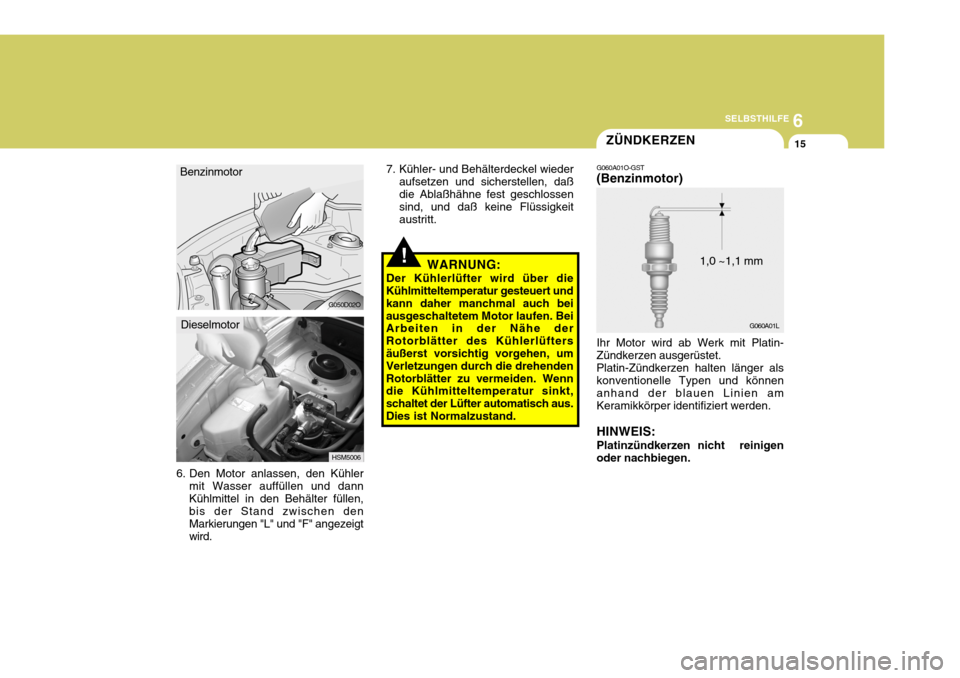

15ZÜNDKERZEN
!WARNUNG:
Der Kühlerlüfter wird über die
Kühlmitteltemperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus.Dies ist Normalzustand.
6. Den Motor anlassen, den Kühler mit Wasser auffüllen und dannKühlmittel in den Behälter füllen, bis der Stand zwischen den Markierungen "L" und "F" angezeigtwird.
Benzinmotor
G050D02O
HSM50067. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daß die Ablaßhähne fest geschlossen sind, und daß keine Flüssigkeit austritt. G060A01O-GST (Benzinmotor) Ihr Motor wird ab Werk mit Platin- Zündkerzen ausgerüstet.Platin-Zündkerzen halten länger alskonventionelle Typen und können anhand der blauen Linien am Keramikkörper identifiziert werden. HINWEIS: Platinzündkerzen nicht reinigen oder nachbiegen.G060A01L
Dieselmotor 1,0 ~1,1 mm

6SELBSTHILFE
16
G060C02O

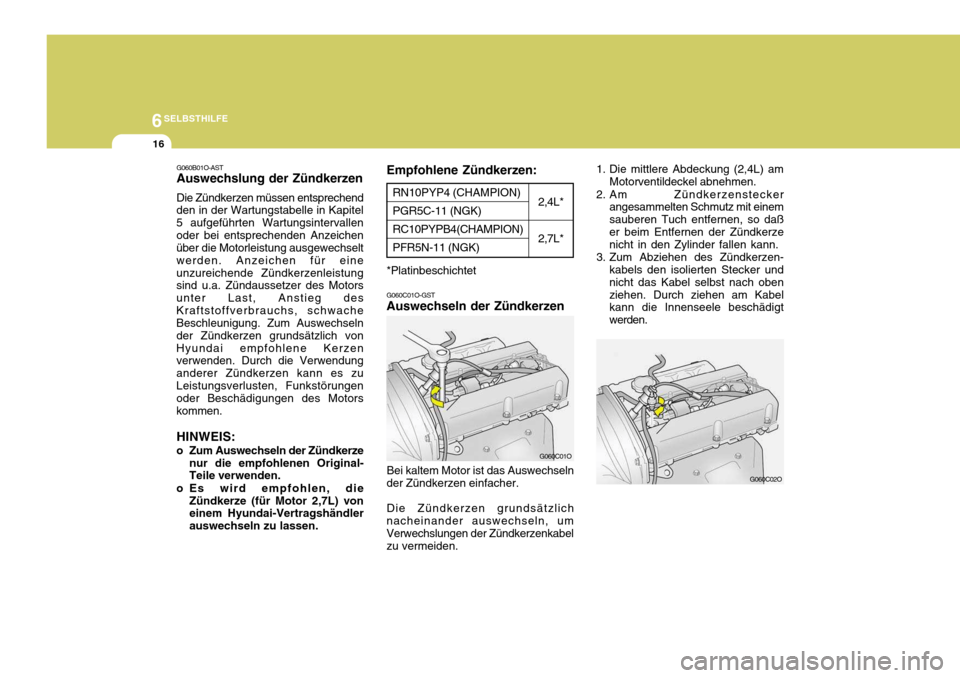

1. Die mittlere Abdeckung (2,4L) am
Motorventildeckel abnehmen.
2. Am Zündkerzenstecker angesammelten Schmutz mit einem sauberen Tuch entfernen, so daßer beim Entfernen der Zündkerze nicht in den Zylinder fallen kann.
3. Zum Abziehen des Zündkerzen- kabels den isolierten Stecker und nicht das Kabel selbst nach obenziehen. Durch ziehen am Kabel kann die Innenseele beschädigt werden.
G060B01O-AST Auswechslung der Zündkerzen Die Zündkerzen müssen entsprechend
den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenoder bei entsprechenden Anzeichen über die Motorleistung ausgewechselt werden. Anzeichen für eineunzureichende Zündkerzenleistung sind u.a. Zündaussetzer des Motors unter Last, Anstieg desKraftstoffverbrauchs, schwache Beschleunigung. Zum Auswechseln der Zündkerzen grundsätzlich vonHyundai empfohlene Kerzen verwenden. Durch die Verwendung anderer Zündkerzen kann es zuLeistungsverlusten, Funkstörungen oder Beschädigungen des Motors kommen.
HINWEIS:
o Zum Auswechseln der Zündkerze nur die empfohlenen Original- Teile verwenden.
o Es wird empfohlen, die Zündkerze (für Motor 2,7L) voneinem Hyundai-Vertragshändler auswechseln zu lassen.
2,4L* 2,7L*RN10PYP4 (CHAMPION) PGR5C-11 (NGK) RC10PYPB4(CHAMPION) PFR5N-11 (NGK)
Empfohlene Zündkerzen: *Platinbeschichtet G060C01O-GST Auswechseln der Zündkerzen
Bei kaltem Motor ist das Auswechseln
der Zündkerzen einfacher.
Die Zündkerzen grundsätzlich
nacheinander auswechseln, um Verwechslungen der Zündkerzenkabelzu vermeiden. G060C01O

6
SELBSTHILFE
17AUSWECHSELN DES LUFTFILTERS
!WARNUNG:
Beim Auswechseln der Zündkerzen sollte der Motor abgekühlt oder kalt sein. Bei heißem Motor könnenisolierte Leiter, Zündkerze oder Motor Verbrennungen verursachen.
4. Zum Entfernen der alten Zündkerze die Buchse des Kerzenschlüssels vorsichtig über die Zündkerzeführen, so daß die keramische lsolierung nicht beschädigt wird.
5. Zum Entfernen der Zündkerze den Kerzenschlüssel in Gegenuhr- zeigerrichtung drehen.
6. Beim Einbau der neuen Zündkerze die Buchse des Kerzenschlüsselsvorsichtig über die Zündkerzeschieben, so daß die keramische lsolierung nicht beschädigt wird. HINWEIS: Zündkerzen müssen fest angezogen werden. Werden sie allerdings zu fest angezogen, können die Gewinde desAluminiumzylinderkopfs beschädigt werden. Werden sie dagegen nicht fest genug angezogen, kann dieZündkerze überhitzen und möglicherweise eine Beschädigung des Motors hervorrufen.
7. Den isolierten Stecker direkt auf die Elektrode schieben und so das Kabel wieder anschließen. Überprüfen, daß das Kabeleingerastet ist und nicht abfallen kann. G060C03O

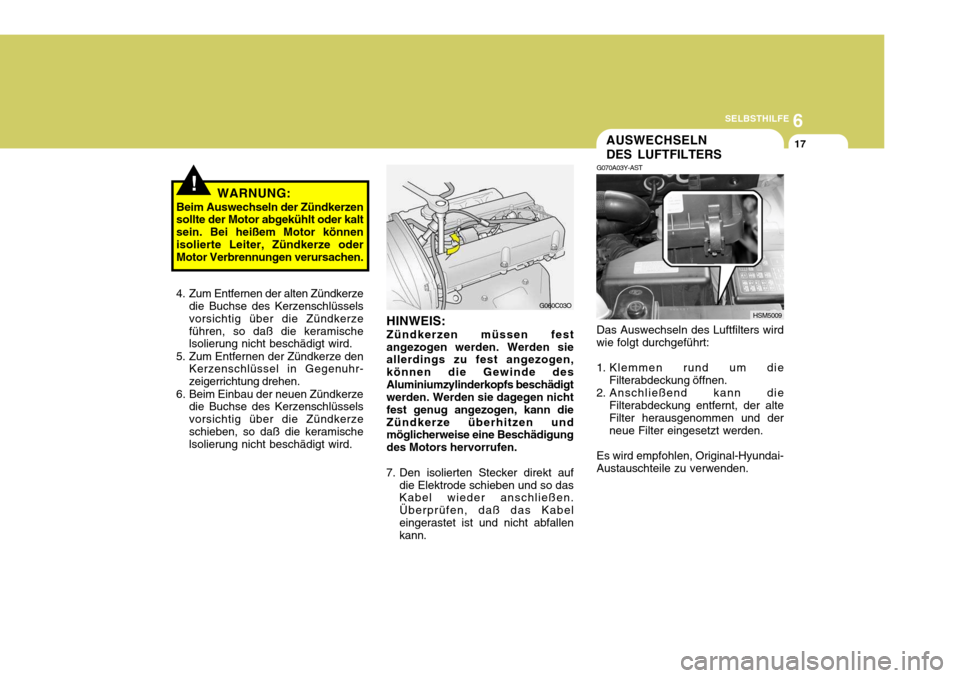

G070A03Y-AST Das Auswechseln des Luftfilters wird wie folgt durchgeführt:
1. Klemmen rund um die
Filterabdeckung öffnen.
2. Anschließend kann die
Filterabdeckung entfernt, der alte Filter herausgenommen und der neue Filter eingesetzt werden.
Es wird empfohlen, Original-Hyundai- Austauschteile zu verwenden. HSM5009

6SELBSTHILFE

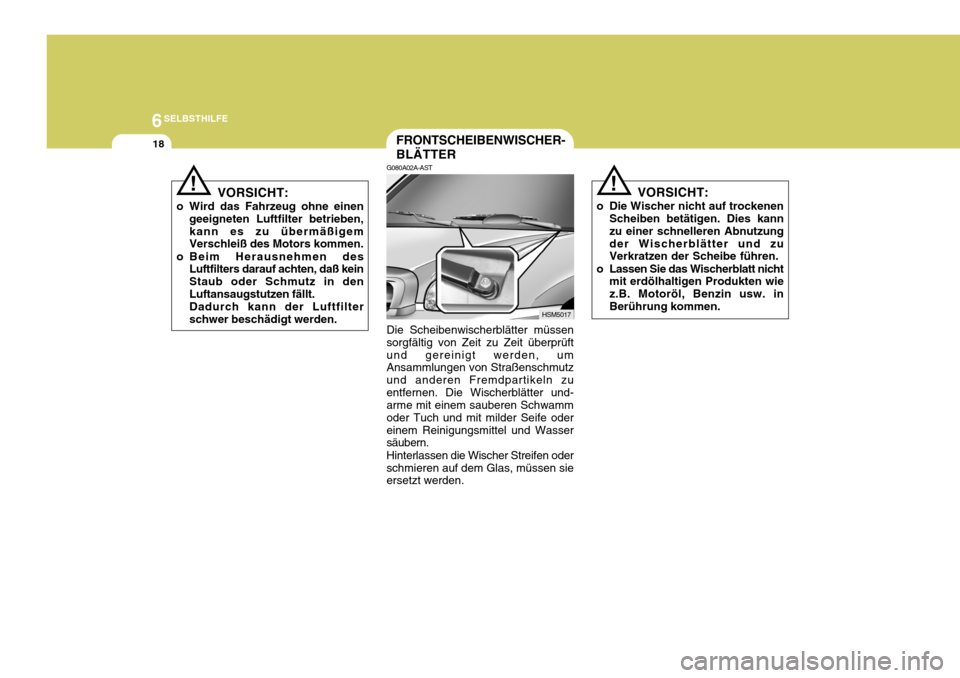

18FRONTSCHEIBENWISCHER- BLÄTTER
Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüftund gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zuentfernen. Die Wischerblätter und- arme mit einem sauberen Schwamm oder Tuch und mit milder Seife odereinem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie ersetzt werden.
! G080A02A-AST
HSM5017
VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daß kein Staub oder Schmutz in denLuftansaugstutzen fällt.Dadurch kann der Luftfilterschwer beschädigt werden. VORSICHT:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kannzu einer schnelleren Abnutzungder Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit erdölhaltigen Produkten wie z.B. Motoröl, Benzin usw. inBerührung kommen.!

6
SELBSTHILFE
19

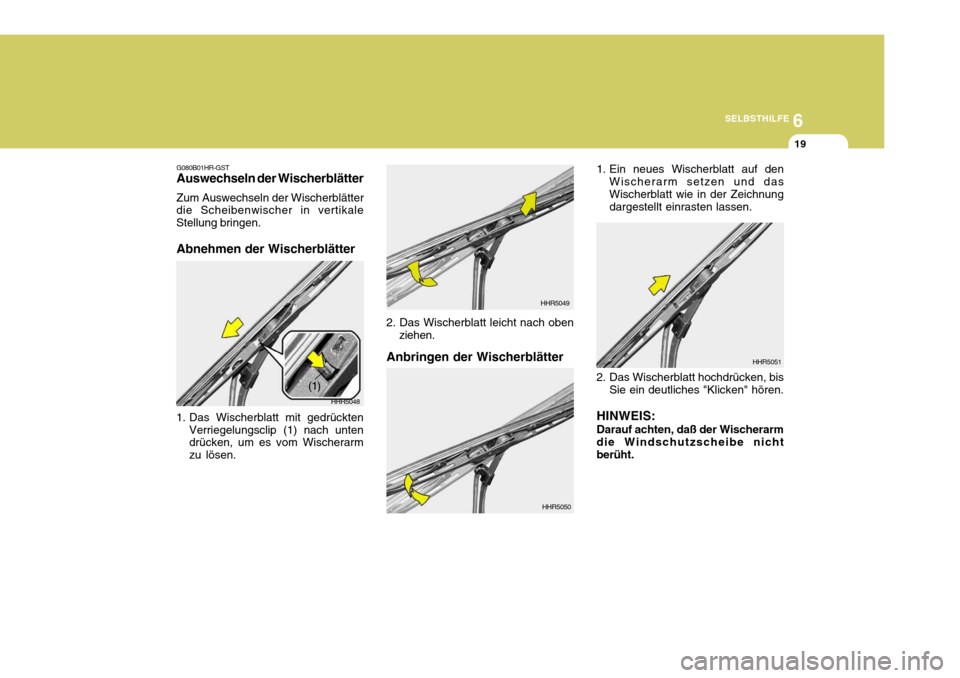

Anbringen der Wischerblätter 1. Ein neues Wischerblatt auf den
Wischerarm setzen und das Wischerblatt wie in der Zeichnung dargestellt einrasten lassen.
HHR5050 2. Das Wischerblatt hochdrücken, bis
Sie ein deutliches "Klicken" hören.
HINWEIS: Darauf achten, daß der Wischerarm die Windschutzscheibe nichtberüht. HHR5051
G080B01HR-GST Auswechseln der Wischerblätter Zum Auswechseln der Wischerblätter
die Scheibenwischer in vertikale Stellung bringen.
Abnehmen der Wischerblätter
1. Das Wischerblatt mit gedrückten Verriegelungsclip (1) nach unten drücken, um es vom Wischerarm zu lösen. HHR5048
(1)
2. Das Wischerblatt leicht nach oben
ziehen. HHR5049

6SELBSTHILFE
20
!

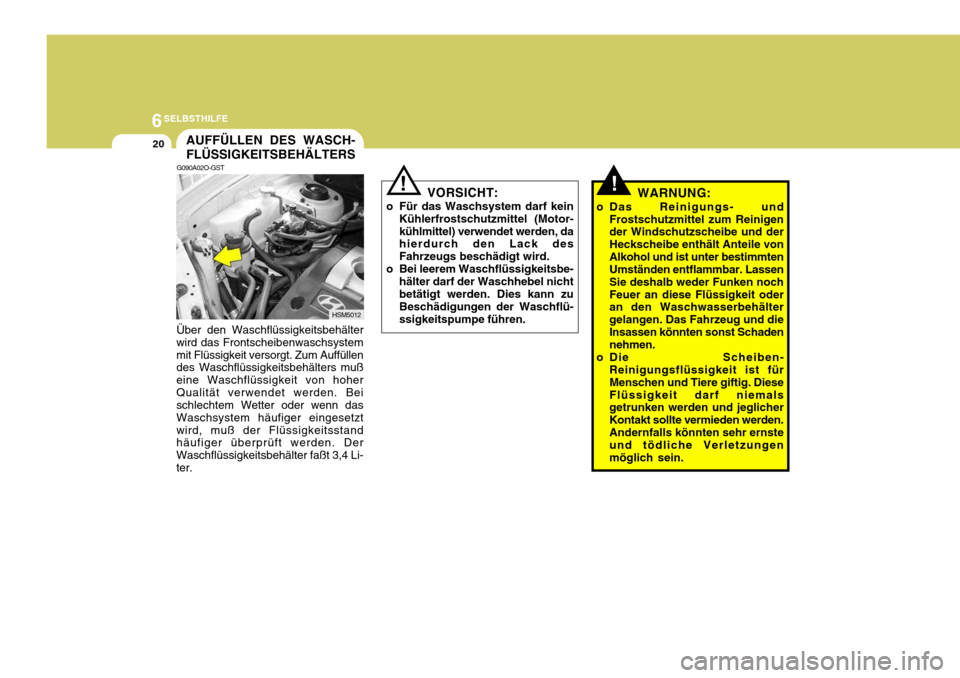

AUFFÜLLEN DES WASCH- FLÜSSIGKEITSBEHÄLTERS
G090A02O-GST
Über den Waschflüssigkeitsbehälter
wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllen des Waschflüssigkeitsbehälters muß eine Waschflüssigkeit von hoherQualität verwendet werden. Bei schlechtem Wetter oder wenn das Waschsystem häufiger eingesetztwird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3,4 Li-ter.
!
HSM5012 VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motor- kühlmittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbe- hälter darf der Waschhebel nichtbetätigt werden. Dies kann zu Beschädigungen der Waschflü- ssigkeitspumpe führen. WARNUNG:
o Das Reinigungs- und Frostschutzmittel zum Reinigen der Windschutzscheibe und der Heckscheibe enthält Anteile vonAlkohol und ist unter bestimmten Umständen entflammbar. Lassen Sie deshalb weder Funken nochFeuer an diese Flüssigkeit oder an den Waschwasserbehälter gelangen. Das Fahrzeug und dieInsassen könnten sonst Schaden nehmen.
o Die Scheiben- Reinigungsflüssigkeit ist für Menschen und Tiere giftig. DieseFlüssigkeit darf niemals getrunken werden und jeglicher Kontakt sollte vermieden werden.Andernfalls könnten sehr ernste und tödliche Verletzungen möglich sein.

6
SELBSTHILFE
21
!WARNUNG:
Es ist grundsätzlich besser, den
Getriebe-ölstand bei abgekühltem oder kaltem Motor zu überprüfen. Wird das Getriebeöl bei heißemMotor ausgewechselt, muß dies mit großer Vorsicht geschehen, um Verbrennungen am heißen Motoroder an Auspuffteilen zu vermeiden.
G100B01L
G100B02A-AST Überprüfen des Getriebeölstands Das Fahrzeug auf ebenem Untergrund
bei ausgeschaltetem Motor abstellen.
1. Mit einem Schraubenschlüssel der
korrekten Größe die Öleinfüllschraube durch Drehen in Gegenuhrzeigerrichtung lösen undvon Hand entfernen.
2. Mit dem Finger im Loch den
Ölstand überprüfen. Der Ölstandmuß bis zur unteren Kante reichen. Ist dies nicht der Fall, vor dem Nachfüllen von Öl das System aufLecks überprüfen.Beim Nachfüllen von Getriebeöllangsam vorgehen, bis der entsprechende Ölstand erreicht ist. Nicht zuviel Öl einfüllen.
3. Den Stopfen und die Unterlegscheibe aufsetzen und mitden Fingern hineinschrauben, dannmit dem Schraubenschlüssel fest anziehen.

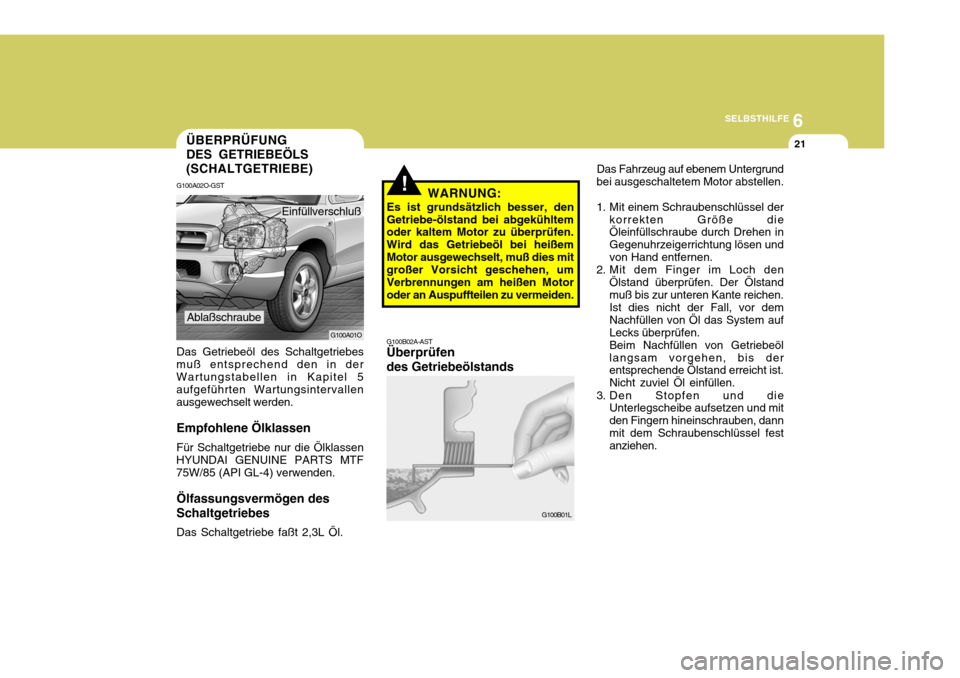

ÜBERPRÜFUNG DES GETRIEBEÖLS(SCHALTGETRIEBE)
G100A01O
G100A02O-GST Das Getriebeöl des Schaltgetriebes
muß entsprechend den in der Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen
HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) verwenden.
Ölfassungsvermögen des Schaltgetriebes Das Schaltgetriebe faßt 2,3L Öl. Ablaßschraube
Einfüllverschluß

6SELBSTHILFE
22ÜBERPRÜFUNG DES GETRIEBEÖLS(AUTOMATIKGETRIEBE)

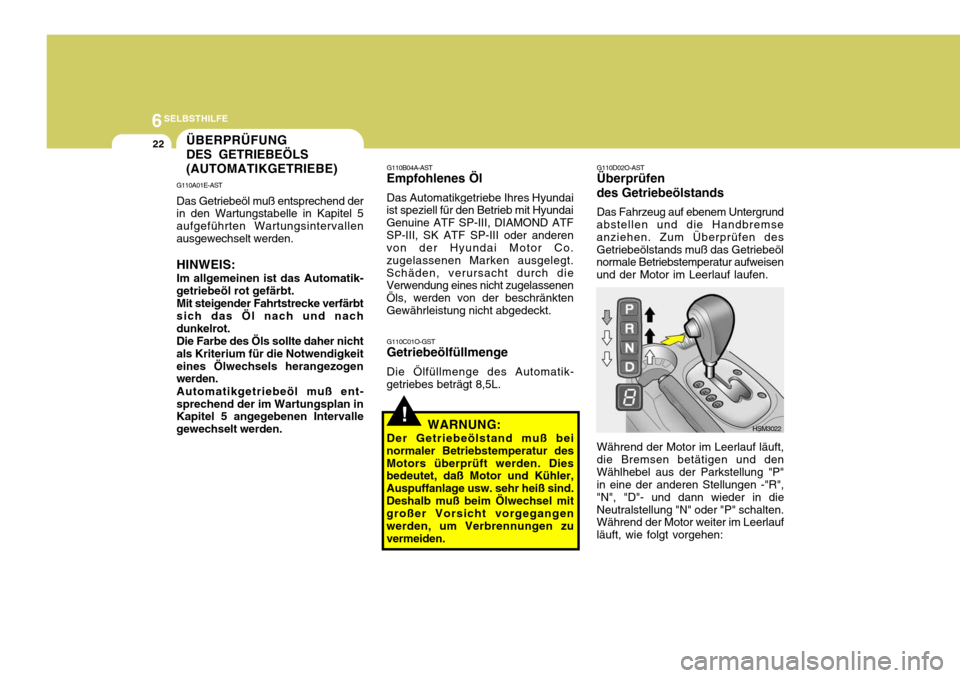

G110D02O-AST Überprüfen des Getriebeölstands Das Fahrzeug auf ebenem Untergrund
abstellen und die Handbremse anziehen. Zum Überprüfen desGetriebeölstands muß das Getriebeöl normale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen.
!
G110C01O-GST Getriebeölfüllmenge Die Ölfüllmenge des Automatik-
getriebes beträgt 8,5L.
WARNUNG:
Der Getriebeölstand muß bei
normaler Betriebstemperatur des Motors überprüft werden. Dies bedeutet, daß Motor und Kühler, Auspuffanlage usw. sehr heiß sind.Deshalb muß beim Ölwechsel mit großer Vorsicht vorgegangen werden, um Verbrennungen zuvermeiden. G110B04A-AST Empfohlenes Öl Das Automatikgetriebe Ihres Hyundai
ist speziell für den Betrieb mit Hyundai Genuine ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III oder anderen von der Hyundai Motor Co. zugelassenen Marken ausgelegt.Schäden, verursacht durch die Verwendung eines nicht zugelassenen Öls, werden von der beschränktenGewährleistung nicht abgedeckt.
Während der Motor im Leerlauf läuft,die Bremsen betätigen und denWählhebel aus der Parkstellung "P" in eine der anderen Stellungen -"R", "N", "D"- und dann wieder in dieNeutralstellung "N" oder "P" schalten. Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen:
G110A01E-AST Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. HINWEIS: Im allgemeinen ist das Automatik- getriebeöl rot gefärbt. Mit steigender Fahrtstrecke verfärbt sich das Öl nach und nach dunkelrot.Die Farbe des Öls sollte daher nichtals Kriterium für die Notwendigkeiteines Ölwechsels herangezogen werden. Automatikgetriebeöl muß ent- sprechend der im Wartungsplan in Kapitel 5 angegebenen Intervalle gewechselt werden.
HSM3022

6
SELBSTHILFE
23

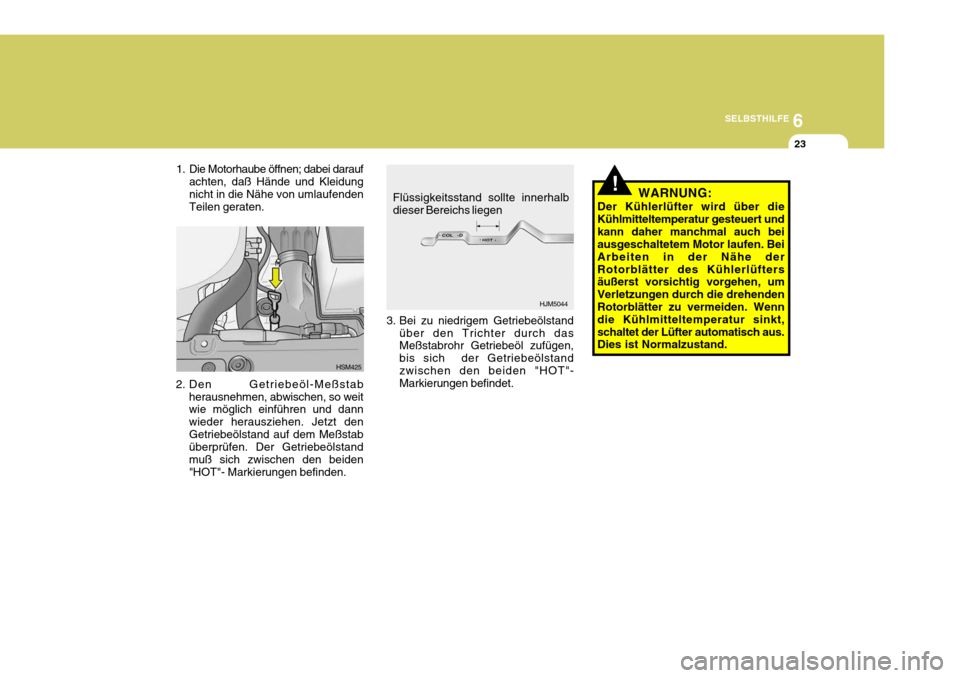

2. Den Getriebeöl-Meßstab
herausnehmen, abwischen, so weit wie möglich einführen und dann wieder herausziehen. Jetzt denGetriebeölstand auf dem Meßstab überprüfen. Der Getriebeölstand muß sich zwischen den beiden"HOT"- Markierungen befinden. HSM425
3. Bei zu niedrigem Getriebeölstand
über den Trichter durch das Meßstabrohr Getriebeöl zufügen, bis sich der Getriebeölstandzwischen den beiden "HOT"- Markierungen befindet. HJM5044
Flüssigkeitsstand sollte innerhalb dieser Bereichs liegen
!WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert undkann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe derRotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
1. Die Motorhaube öffnen; dabei darauf
achten, daß Hände und Kleidung nicht in die Nähe von umlaufenden Teilen geraten.
