Hyundai Santa Fe 2005 Manuel du propriétaire (in French)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
100CHAUFFAGE ET VENTILA- TION
B670A01O-AUT Il y a trois commandes et deux
contacteurs pour le système de chauffage et de refroidissement,comme suit:
1. Commande d'admission d'air
2. Interrupteur de climatisation
3. Commande de débit d'air
4. Commande vitesse de ventilateur
5. Commande de température B690A01O
1
3
45
2
ZB440B1-AU Reglage de la vitesse de la
soufflerie
Cette commande sert à mettre en
service ou couper la soufflerie et à en régler la vitesse. La vitesse de la soufflerie et par conséquent le débit d'air fourni par le système se règlemanuellement en amenant la commande de la soufflerie sur une des positions "1" à "4". HSM111
B710C02O-AUT VENTILATEUR LATERAL Les ventilateurs latéraux sont situés de chaque coté du tableau de bord. Pour changer la direction du débit d'air, déplacez le bouton au centre de l'aérateur vers le haut et vers le bas et d'un côté à l'autre. Les aérateurssont ouverts lorsque le bouton d'aérateur est déplacé vers la position " ". Les aérateurs sont ferméslorsque le bouton d'aérateur est déplacé vers " ". Veillez à ce que ces aérateurs ne soient pas gênéspar des obstructions.
smflfra-1b.p65
6/7/2005, 11:15 AM
100

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
101
MODE D'AIR DE RECIRCULATION ( ) : Le voyant lumineux sur le
bouton est allumé lorsque la commande d'entrée d'air est en mode d'air de recirculation.
Lorsque le mode "air frais" est
sélectionné, de l'air entre dans le véhicule depuis l'extérieur et est chauffé ou refroidi selon les autresfonctions choisies.
Lorsque le mode "recirculation" est
sélectionné, de l'air de l'habitacle des passagers est aspiré à travers le système de chauffage et chauffé ourefroidi selon les autres fonctions choisies.
B670C02O-GUT Commande d'Entrée d'Air Elle est utilisée pour choisir entre l'air
frais externe et la recirculation d'air intérieur. Pour changer le mode de commande
de l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur le bouton de commande.
MODE D'AIR FRAIS ( ) : Le
témoins sur le bouton s'allume lorsque la commande d'admission d'air est le mode Frais.
B670C02O REMARQUE:
o Il faut savoir que l'utilisation
prolongée du mode de " " de l'air provoque l'embuage du pare- brise et des vitres latérales etque l'air de l'habitacle devient vicié. De plus, l'usage prolongé du conditionnement d'air enmode recirculé peut se traduire par une trop grande sécheresse de l'air de l'habitacle.
o Lorsque la clé de contact est tournée sur "ON", la commanded'admission d'air passe au mode " " (quelle que soit la position de l'interrupteur). C'estune opération normale.
smflfra-1b.p65 6/7/2005, 11:15 AM
101

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
102
HSM2123
Bi-niveau
L'air passe en même temps par les grilles situées au niveau du visage etau niveau du plancher. Cette possibilité permet d'obtenir simultanément de l'air frais en prov-enance des grilles du tableau de bord et de l'air chaud au niveau des grilles du plancher.
B670D01O-GUT Commande du flux d'airHSM2122
B670D01O
Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grilles du tableau de bord, ou le pare-brise.Cinq symboles correspondent aux différentes possibilités: Visage, Bi- niveau, Plancher, Plancher-Désembuage, et Désembuage. Niveau du visage
En sélectionnant le symbole "Vis-age", l'air passe par les grilles situéesau niveau du visage.
smflfra-1b.p65 6/7/2005, 11:15 AM
102

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
103
HSM2124
Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse dudégivreur latéral, le ventilateur latéral.HSM2125
Niveau du Plancher- Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral, le ventilateur latéral.En cas de sélection du mode"Plancher-Désembuage" leconditionnement d'air se met en route automatiquement en mode "Fresh".
Désembuage
L'air est évacué via la buse de dégivrage de pare-brise, la buse de dégivrage latéral, le ventilateur latéral. En cas de sélection du mode "Désembuage", le conditionnement d'air se met en route automatiquement en mode "Fresh".
HSM2126
smflfra-1b.p65 6/7/2005, 11:15 AM
103

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
104COMMANDES DU CHAUFFAGE
B690A01S-GUT Pour chauffer normalement, placer la
commande d'air d'admission sur la position "Air frais ( )" et la comm-ande du flux d'air sur "Plancher ( )".
Pour chauffer le plus rapidement pos-
sible, placer la commande d'air d'admission sur la position "Air recircule ( ) ". B690A01O
ZB440E1-AUCommande de temperature Sert à allumer et éteindre le système de chauffage et sélectionner la quantité de chaleur désirée.
B670E01O
Froid
Chaud
Si les vitres se couvrent de buée,
placer la commande du flux d'air sur la position "Désembuage". (Le conditionnement d'air se met automatiquement en route en mode"Fresh".)
Pour obtenir un maximum de chaleur,
placer la commande de températuresur "Chaud".
smflfra-1b.p65 6/7/2005, 11:15 AM
104

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
105DEGIVRAGE/ DESEMBUAGECHAUFFAGE BI-NIVEAU
B700A02A-GUT
Votre Hyundai est équipée de
commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'air frais en provenance des grilles situéesdans le tableau de bord et de l'air chaud provenant des sorties au niveau du plancher. Pour utiliser cettepossibilité:
o Placer la commande d'air d'admission sur " ".
o Placer la commande du flux d'air sur la position " ".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température
entre "Froid" et "Chaud". B700A01O
B710A01A-AUT
B710A01O
Pour utiliser le système de ventila-
tion:
o Placer la commande d'air d'admission sur " ".
o Pour diriger l'intégralité de l'air d'admission vers les grilles du tab- leau de bord, placer la commandedu flux d'air sur " ".
o Régler la commande de vitesse du
ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud".B720A01FC-GUT Utilisez le système de chauffage/ven- tilation pour dégivrer ou désembuer le pare-brise; Pour faire disparaître la buée intérieure sur le pare-brise:
o Réglez la commande de débit d'airsur la position ( ) de dégivrage. (Le conditionnement d'air se metautomatiquement en route en mode "Fresh").
o Réglez la commande de température sur la positionsouhaitée.
o Réglez la commande de vitesse du ventilateur entre la position "1" et "4". B720A01O
VENTILATION
smflfra-1b.p65
6/7/2005, 11:16 AM
105

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
106
B730A01L-GUT Conseils d'utilisation
o Pour empêcher l'entrée par le système de ventilation de poussières ou de fuméesdésagréables dans l'habitacle, placer momentanément la commande d'air d'admission sur "Airrecirculé ( )". Veiller à remettre la commande sur "Air frais ( )" lorsque la source d'irritation a disp-aru afin que de l'air frais puisse renouveler l'air de l'habitacle.
o L'air du système de chauffage/ven- tilation est prelevé par les grillesextérieures situées le long du pare- brise. Veiller à ce que celles-ci nesoient pas obstruées par des feuilles, de la neige, ou tout autre matériau.
o Pour éviter le brouillard intérieur
sur le pare-brise, placez lecommutateur de commande d'admission d'air sur la position d'air frais ( ) et réglez la vitesse duventilateur à la position souhaitée, activez le système de climatisation et réglez la commande de latempérature à la température souhaitée.
REMARQUE:
Lorsque le climatiseur est actionné
en continu sur le niveau de dégivrage de plancher ( ) ou sur le niveau de dégivrage ( ), ilrisque d'y avoir de la buée sur le pare-brise extérieur à cause de la différence de température. Alors,réglez le contrôle de débit d'air sur la position frontale ( ) et la commande de vitesse du ventilateursur la position basse.
Pour faire disparaître le givre ou la buée extérieure sur le pare-brise:
o Réglez la commande de débit d'air sur la position ( ) de dégivrage. (Le conditionnement d'air se metautomatiquement en route en mode "Fresh").
o Réglez la commande de température sur une position chaude.
o Réglez la commande de vitesse du ventilateur sur la position "3" ou"4". B720B01O
smflfra-1b.p65
6/7/2005, 11:16 AM
106

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
107
o Placer la commande de température sur "Froid" (La position "Froid" pro- cure le refroidissement maximum. La température peut être régulée en amenant la commande vers laposition "chaud").
o Régler la commande du ventilateur
sur la vitesse désirée. Pour unrefroidissement plus important, tourner la commande du ventilateur sur l'une des vitesses supérieuresou sélectionner momentanément la position " " de la commande d'air d'admission.SYSTEME DE CLIMATISATION
B740A01S-GUT (Si installé) Interrupteur de Climatisation La climatisation est mise en marche ou arrêtée en appuyant sur la bouton. B740A01OB740B02A-AUT Fonctionnement du condition-
nement d'air
Refroidissement Pour refroidir la température intérieure
au moyen du conditionnement d'air:
o Enclencher la commande du ventilateur.
o Enclencher le conditionnement d'air en appuyant sur le commutateur. Le témoin du conditionnement d'airdoit s'allumer en même temps.
o Placer la commande d'air d'admission sur " ". B740B01O
smflfra-1b.p65
6/7/2005, 11:16 AM
107

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
108
o Dans les fortes montées, couper leconditionnement d'air pour éviter la surchauffe du moteur.
o Pendant les mois d'hiver, ou pen-
dant les périodes où leconditionnement d'air est peu utilisé, appuyer occasionnellement sur le commutateur du conditionnementd'air pendant quelques minutes. Cela permet aux lubrifiants de circuler et maintient leconditionnement d'air en bon état de fonctionnement.
o Régler la commande du ventilateur
sur la vitesse désirée. Pour accélérer la procédure, sélectionner l'une des vitesses supérieures.
o Régler la commande de température pour obtenir la quantité de chaleurdésirée.
ZB450C1-AU Chauffage deshumidifie
Pour chauffer sans humidité:
o Actionner la commande du ventilateur.
o Enclencher le conditionnement d'air en appuyant sur le commutateur. Le témoin du conditionnement d'air doit s'allumer en même temps.
o Placer la commande d'air d'admission sur " ".
o Placer la commande du flux d'air
sur la position " ". B740C01O
ZB450D1-AU Conseils d'utilisation
o Si l'air dans l'habitacle est très chaud lorsque vous entrez dans votre voiture, ouvrir les vitres pen- dant quelques minutes pourexpulser l'air chaud.
o Lorsque vous utilisez le conditionnement d'air, maintenirtoutes les fenêtres fermées pour empêcher l'entrée d'air chaud dans l'habitacle.
o Lorsque vous êtes obligé de rouler
à vitesse réduite (circulation dense,par exemple), sélectionner un rap- port inférieur. De la sorte, le régime moteur augmente, ce qui augmentesimultanément le régime du compresseur du conditionnement d'air.
smflfra-1b.p65 6/7/2005, 11:16 AM
108

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

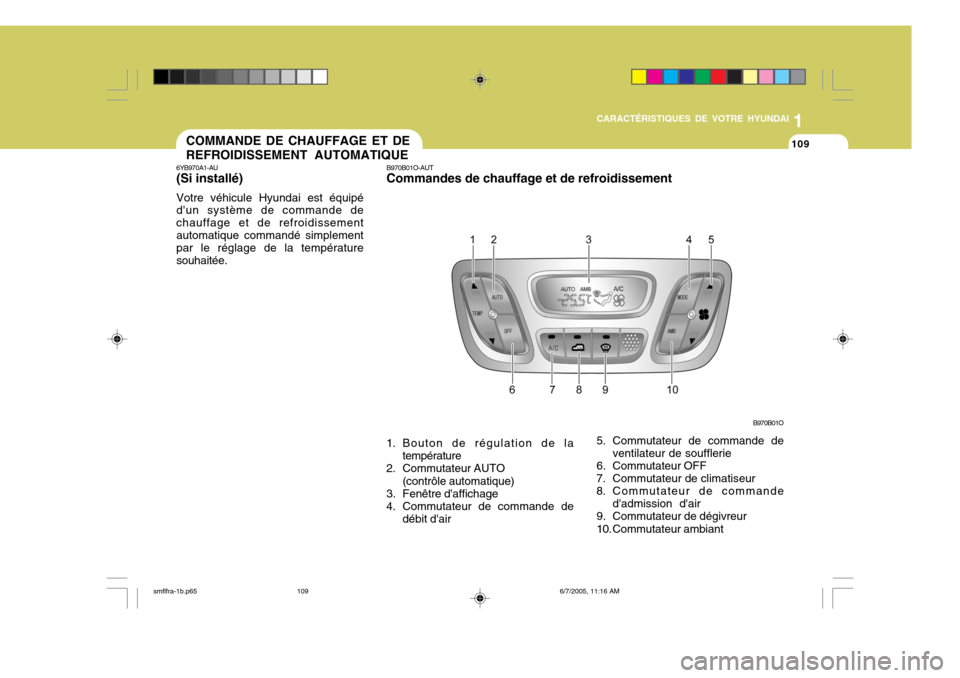

109COMMANDE DE CHAUFFAGE ET DE REFROIDISSEMENT AUTOMATIQUE
6YB970A1-AU (Si installé) Votre véhicule Hyundai est équipé d'un système de commande de chauffage et de refroidissementautomatique commandé simplement par le réglage de la température souhaitée. B970B01O-AUT Commandes de chauffage et de refroidissement
1. Bouton de régulation de la température
2. Commutateur AUTO
(contrôle automatique)
3. Fenêtre d'affichage
4. Commutateur de commande de débit d'air 5. Commutateur de commande de
ventilateur de soufflerie
6. Commutateur OFF
7. Commutateur de climatiseur
8. Commutateur de commande d'admission d'air
9. Commutateur de dégivreur
10. Commutateur ambiant B970B01O
